Что представляет собой угловой камин

Такое своеобразное и очень привлекательное сооружение используется для обогрева одной комнаты или небольшого дома. В основном его возводят с целью экономии пространства. Для постройки чаще всего применяется кирпич, а для облицовки — различные современные материалы. Грамотно оформленный угловой камин идеально впишется в помещение любого стиля.

Сфера использования сооружения

Раньше камины были атрибутами роскошных старинных замков и особняков, но сегодня их возводят и в современных загородных коттеджах, и в дачных домах. Поскольку они требуют оборудования дымоотвода, смонтировать их в городском многоэтажном доме не получится. Но огорчаться не стоит: для квартир существуют электрические камины, помогающие создать тёплую, уютную обстановку. Так как в гостиных зачастую не так много места, то обычно используется угловая конструкция, занимающая меньше пространства.

Угловой камин занимает меньше места, чем стандартная конструкция, расположенная вдоль одной стены

Варианты расположения угловых каминов в комнате

Его можно установить у наружной или внутренней стены дома. Конкретное место определяется с учётом сооружения дымохода.

Если вы планируете расположить его на наружной стене, для этого необходимо получить разрешение в соответствующих инстанциях.

При размещении отопительного устройства возле внутренней стены следует учесть, что дымовая труба должна возвышаться над коньком крыши.

В частных домах углы между стенами иногда бывают больше или меньше 90^о. Угловые камины, построенные между такими стенами, смотрятся тоже довольно интересно. При этом важно, чтобы отверстие топки располагалось симметрично средней линии угла. Целесообразнее строить угловой камин между прилегающими друг к другу глухими стенами. Если хотя бы в одной из них будет оконный проём, динамичная циркуляция воздушных потоков вследствие образующейся тяги будет способствовать появлению сквозняков. Камин можно построить в любое время, но специалисты рекомендуют возводить его на этапе сооружения дома, когда ещё не уложен чистовой пол и не произведена финишная отделка помещений. Обустроить место для отдыха перед камином можно с помощью ряда кресел, расположенных полукругом, или уютного дивана.

Уютное место для отдыха можно обустроить возле углового камина

Достоинства и недостатки углового камина

У таких конструкций множество плюсов:

привлекательный внешний вид;

различные варианты отделки;

сочетание с любыми интерьерными стилями;

экономия пространства;

возможность построить своими руками.

Но есть и недостатки:

зависимость от дымохода при выборе месторасположения;

необходимость получения специального разрешения при монтаже дымохода на наружной стене;

пожароопасность при неправильной установке и эксплуатации.

Принцип действия и особенности конструкции угловых каминов

Чтобы отопительное сооружение хорошо функционировало, оно должно быть построено по чертежам, в которых соблюдены все нормы и учтены нюансы. К ним можно отнести следующие особенности:

необходимость обеспечить хорошую тягу: она должна способствовать быстрому разжиганию огня и предотвращению задымлённости помещения;

отопительная конструкция должна обладать высокой теплоотдачей для равномерного прогрева;

если камин не используется по назначению, он не должен становиться причиной охлаждения дома;

компактная угловая конструкция по стилю не должна выбиваться из общей концепции помещения.

Если хотите увеличить теплоотдачу устройства, используйте футеровку, представляющую собой бронзовые или стальные пластины для отделки стенок камина.

Конструктивные элементы камина

Сооружение любого вида всегда имеет:

дымоход;

поддерживающую и противопожарную пластину;

участок привода трубы к дымоходу;

топку;

вентиляционное отверстие с решёткой для выхода горячего воздуха;

термоизоляционный слой;

вентиляционную решётку;

камеру с горячим воздухом;

облицовку и декоративные элементы.

У любого камина всегда есть топка, дымоход, вентиляционная решётка, камера с горячим воздухом и другие элементы

Расчёт основных параметров углового камина

Перед работой необходимо определиться со схемой кладки, подобрать чертежи сооружения в разрезе и порядовки, эскизы дизайна фасада камина. Размеры углового камина определяются в соответствии с объёмом помещения, в котором он будет устанавливаться. Площадь топки камина в помещении площадью 15 м²должна быть 0,25–0,3 м².

Поскольку камин имеет большой вес, для его установки необходимо соорудить фундаментальное основание. Если чистовой пол уже уложен, его придётся разобрать.

Размер будущего сооружения и отдельных его элементов определяется в зависимости от площади и особенностей помещения.

В первую очередь определяем ширину и высоту отверстия каминной топки. Её ещё называют порталом топливника. Она представляет собой нишу, для выкладывания которой используется огнеупорный шамотный кирпич. Топка правильных размеров сможет обеспечить необходимое количество тепла и эстетичный внешний вид всего сооружения, поэтому её габариты зависят от площади и конфигурации помещения. Стандартное соотношение в малых каминах составляет 2:3. В нашем примере (для комнаты 15 м²) ширина портала топливника будет 40 см, а высота — 60 см.

Затем определяем глубину топки. Это очень важный параметр, от которого зависит эффективность работы сооружения. Глубина соотносится с высотой в пропорции 2:1 или 3:2. Камин с большей глубиной топливного портала будет обладать меньшей теплоотдачей или требовать больше топлива. Слишком узкая топка будет сильно дымить. В нашем примере оптимальной будет глубина 22–30 см.

Размеры отверстия для удаления дыма определяем в зависимости от размера щели топки. От величины дымоотвода зависит качество тяги. Дымовое отверстие должно быть в 9–15 раз меньше, чем портал топливника. В нашем примере, если труба будет квадратной, она должна иметь параметры 14х14 см. Диаметр круглой трубы должен составлять 10–13 см.

Боковые стенки топливного портала необходимо выкладывать с наклоном вперёд, поскольку это увеличит тягу в камине, и, соответственно, теплоотдачу. В верхней части топливника оборудуется дымоход. Между ним и наклонной стенкой создаётся дополнительный перевал в виде карниза, который мешает дыму проникать в помещение и препятствует выбросу искр через трубу. Над уровнем топливного портала строится специальный выступ (дымовой зуб), который исключает попадание продуктов горения и холодного воздуха с улицы в помещение, а также предотвращает опадание сажи из дымовой трубы вниз.

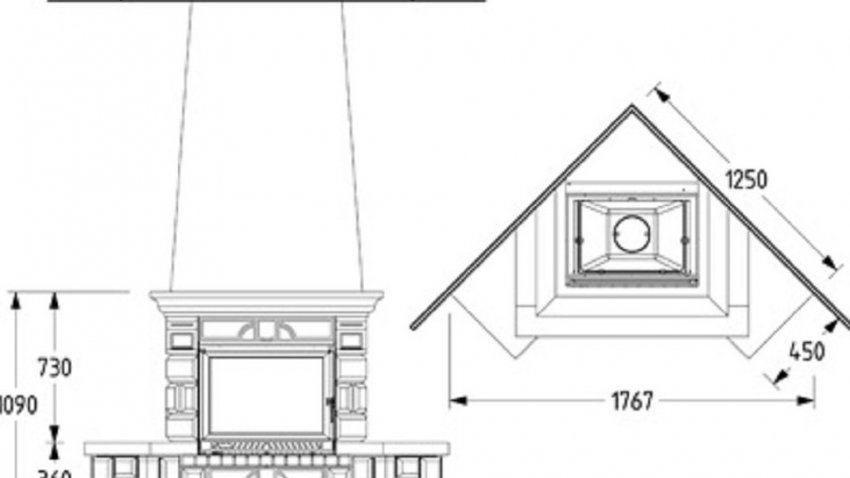

Размеры углового камина определяются в соответствии с объемом помещения

При правильном составлении чертежей можно рассчитать требуемое количество кирпичных блоков поштучно и обеспечить максимально качественную работу всех элементов камина. В настоящее время все расчёты помогут выполнить специальные компьютерные программы, которые также составляют чертежи и разрабатывают порядовку камина.

Таблица: пропорции для углового камина

Помещение		Портал топливника					Сечение дымохода, см
Площадь, м²	Кубатура, м³	Ширина, см	Высота, см	Глубина, см	Горловина, см	Ширина задней стенки, см	Сечение дымохода, см
12	42	50	45	30	12	30	14х14
16	50	60	50–52	32	12	40	14х27
22	60	70	56–58	35	12	45	14х27
30	80	80	60–65	37–38	13	50	27х27
35	100	90	70	40–42	13	60	27х27
40	120	100	75	45	14	70	27х27

Материалы и инструменты для работы

Для углового дачного камина небольшого размера понадобятся:

целые полнотелые кирпичи, исходя из порядовки, с добавлением 10% на брак и бой при разгрузке;

Для сооружения камина лучше использовать огнеупорный кирпич марки М200

крупнозернистый песок с фракцией 0,3–1,5 мм;

глина;

портландцемент марки не ниже М-300 и не выше М-500;

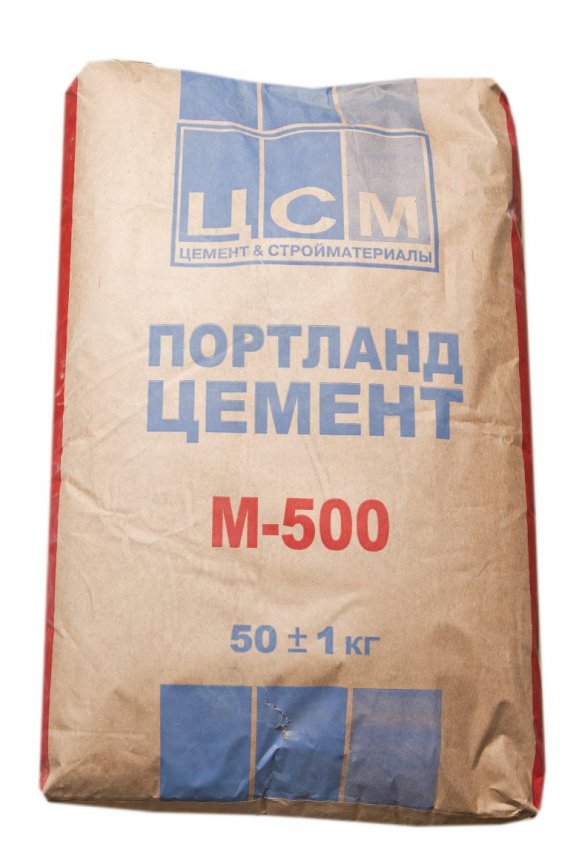

Для кладки кирпичей используется портландцемент М-500

щебень фракции 2–6 мм;

стержневая арматура — 10–12 штук диаметром до 10 мм и длиной до 700 мм;

стальные уголки и дымовая заслонка;

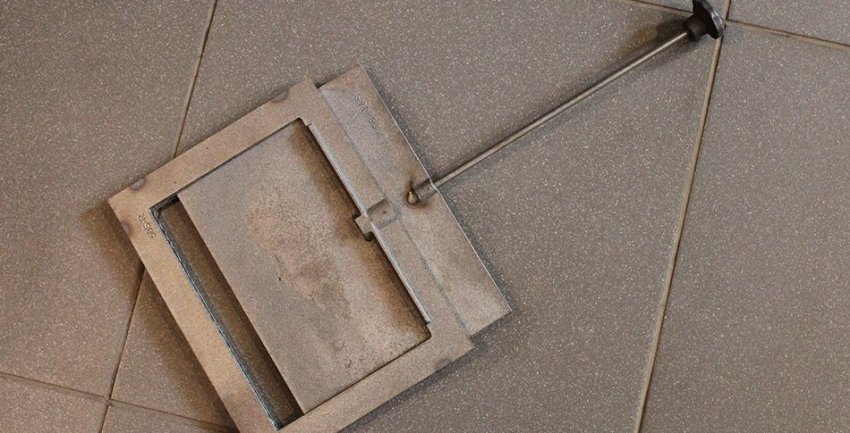

Шибер (дымовая заслонка) может быть стальным или чугунным

труба из нержавейки — для металлического дымохода;

чугунная дверца — для камина с закрытой топкой;

искроулавливатель — конусная насадка на трубу для защиты от пожара;

дефлектор — приспособление для усиления тяги в трубе и защиты от ветра;

колосниковая решётка;

экран;

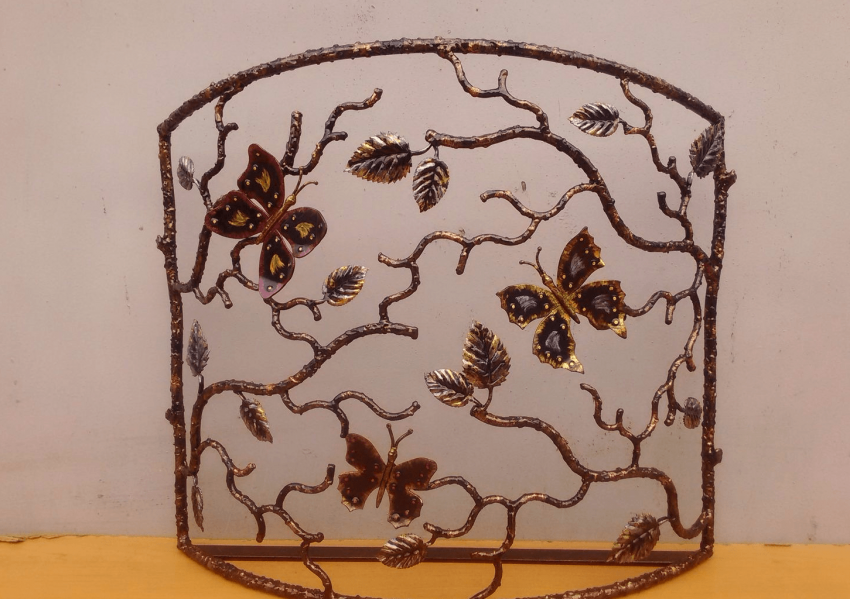

Каминный экран желательно подбирать так, чтобы он гармонично сочетался с интерьером помещения

рубероид или другой гидроизоляционный материал;

строительный уровень, мастерок, молотки;

облицовочные материалы.

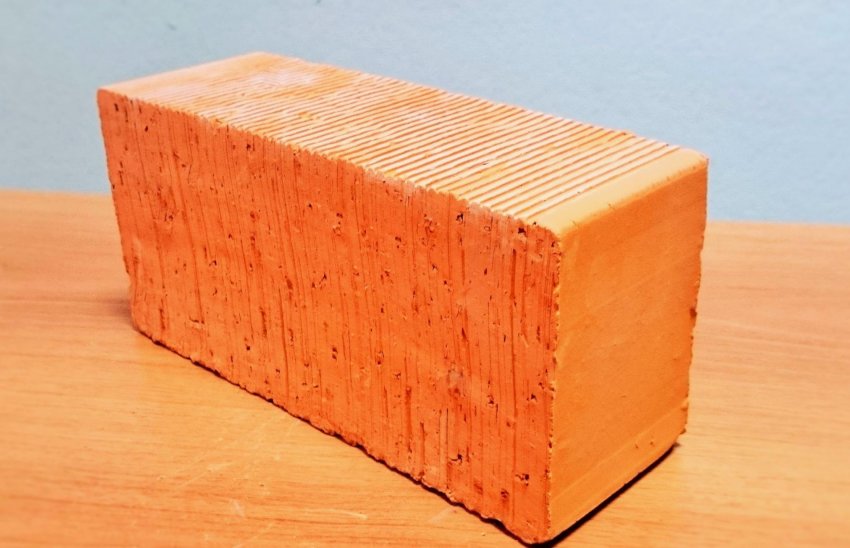

Недожженные кирпичи имеют рыжий цвет, а пережжённые — малиновый, такой материал для сооружения камина не подойдёт. Если вы используете бывшие в употреблении кирпичи, предварительно их рассортируйте и очистите от старого раствора, для устройства топки лучше приобрести огнеупорный шамотный кирпич марки от М200.

Перед работой кирпич необходимо отмочить в воде или просто увлажнить, чтобы удалить воздух из пор. Это сделает кладку надёжнее, и вдобавок ко всему материал не будет забирать влагу из раствора цемента.

Резка кирпича должна производиться с использованием защитных средств для глаз и дыхательных путей от попадания в них кирпичной пыли. Для этого подойдут строительные очки и марлевая повязка или респиратор.

Самостоятельное изготовление углового камина

Перед возведением камина необходимо сделать схему порядовки на листе формата А4. Порядовка — это чёткая последовательность выполнения работ по выкладке камина. Она постоянно должна быть у вас перед глазами, чтобы не запутаться в рядах и чётко знать, где следует укладывать целые кирпичи, а в каких местах — половинки или четвертинки. Кладка углового камина представляет собой обычный строительный процесс. Единственная особенность — создание более тонких швов, так как в этом случае конструкция будет лучше сохранять тепло.

Без порядовки за выкладку камина не возьмется даже специалист

Особенности изготовления фундамента

Угловой камин, как и любая печь, должен иметь собственный фундамент, независимый от основания жилого строения. Эскиз фундамента совмещается с чертежами топливника и трубы. При создании схемы трубы необходимо учесть её расположение относительно имеющихся стропил и балок (соприкосновение трубы с конструктивными элементами кровли недопустимо).

Строительство фундамента состоит из нескольких этапов:

Роем котлован глубиной примерно 60 см.

Укладываем вниз 10-сантиметровый слой щебня и утрамбовываем.

Изготавливаем опалубку из деревянных щитов, обрабатываем её битумом или обкладываем слоем гидроизоляционного материала и устанавливаем на дно котлована.

Кладём поверх опалубки крупные камни, зазоры между ними заполняем щебёнкой.

Заливаем слоем бута, состоящего из 1 ч. цемента, 3 ч. песка и 5 ч. щебня и выравниваем поверхность. Уровень бута должен быть ниже уровня пола на толщину одного кирпича.

Поливаем водой и снова утрамбовываем поверхность.

Накрываем полиэтиленовой плёнкой и оставляем на неделю.

Для достижения повышенной прочности фундамент усиливается арматурой. После истечения необходимого времени убираем опалубку и начинаем выкладку камина из кирпича согласно чертежу порядовки.

Угловой камин, как и любая печь, должен иметь собственный фундамент

Выкладка основания камина

Участок камина, расположенный под топливником, называется основанием. Перед началом его сооружения поверх фундамента устраиваем двухслойную гидроизоляцию из рубероида или кровельного картона с пропиткой. Листы материала нужно класть с перехлёстом. За 72 часа до начала выполнения работ следует замочить глину, постепенно добавляя в глиняный раствор воду и хорошо размешивая. Сначала кладём кирпичи без раствора (выполняем их притирку) и при необходимости корректируем размеры в соответствии со схемой.

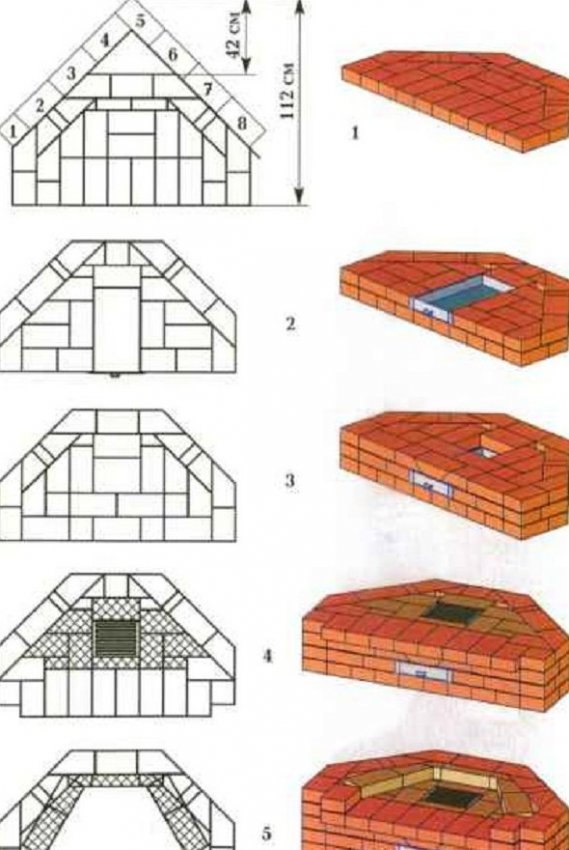

Сначала кирпичи для основания камина кладём без раствора, то есть выполняем их притирку

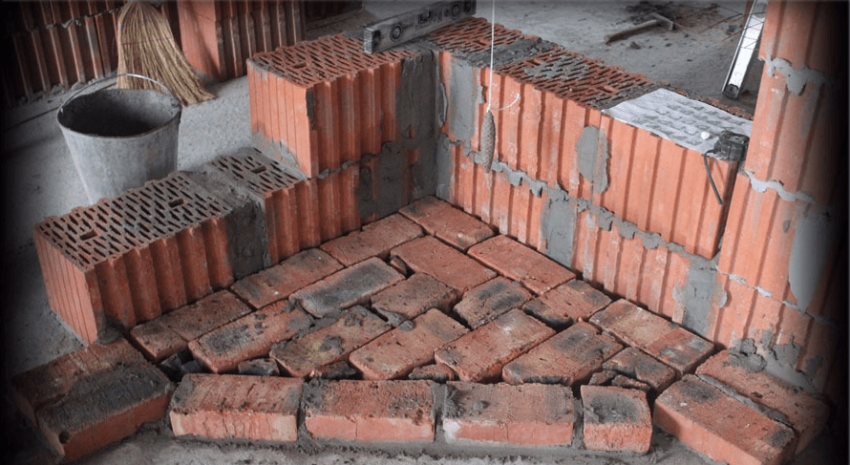

Строительство углового камина начинается с закладки первых трёх рядов кирпича с соблюдением их соответствия модулю кирпичных кладок. Первый ряд выравнивает фундамент относительно уровня напольного покрытия. Размер стандартных кирпичей для каминов — 25х12х6,5 см. Шов между ними должен быть не более 0,5 см. Первые ряды, представляющие собой фундаментальное основание камина, выкладываются до уровня топки, а затем кирпичи кладутся по плану с послойной порядовкой.

Если хотите сделать камин максимально безопасным, оборудуйте топку дверцей из прочного чугуна. А если соорудить в дверце небольшое оконце из огнеупорного стекла, то сквозь него можно будет наблюдать за языками пламени.

Во время работы необходимо довольно часто сверяться с планом, чтобы не запутаться в особенностях кладки. Также следует помечать мелом каждый уложенный ряд.

Строительство углового камина начинается с закладки первых трех рядов кирпича

Особенности выкладки топки

После третьего ряда переходим к строительству топки. Её основание располагается над полом на высоте примерно 25–30 см. Такая конфигурация сделает ваш камин максимально удобным в эксплуатации. Для повышения КПД углового камина между ним и стеной дома следует проложить слой светоотражающего теплоизоляционного материала.

С четвёртого ряда начинается строительство подины камина. Он выкладывается полным заполнением, как и первые три.

На пятом ряду выкладывается поддувало-зольник. Одновременно ставятся опоры для решётки.

Шестой ряд оформляет днище фиксирует опоры, а непосредственно колосниковая решётка монтируется на верхнюю постель кирпичей.

Закладка нижнего оклада топливника начинается с седьмого ряда.

В некоторых схемах зольник устраивается в третьем ряду, а колосниковая решётка — на четвёртый ряд кирпичных блоков. Соответственно, меняется и вся порядовка. При укладывании пятого ряда следует выдвигать кирпичи несколько вперёд, формируя перекрытие.

Основание топки располагается над полом на высоте примерно 25–30 см

Особенности формирования портала

Стенки камина (портал) выкладываются с восьмого по тринадцатый ряд. При этом следует перевязывать швы и ставить уголки. Наружная стенка топливного портала не перевязывается, так как из-за разницы температур это может вызвать деформацию.

Порядок работы:

С одиннадцатого ряда кладку от задней стенки следует производить под наклоном, формируя так называемое зеркало. Угол задней стенки выравнивается металлическим экраном, монтируемым в кладку.

В четырнадцатом и пятнадцатом рядах продолжаем перевязывать швы с учётом портального перекрытия и продолжаем поднимать и наклонять зеркало.

В шестнадцатом ряду выкладку зеркала завершаем и приступаем к подъёму верхней части каминного зуба с наклоном в 20 ^о. Со стороны дымохода его необходимо обмазать глиной для надёжной защиты конструкции от прогорания. Сооружение каминного зуба продолжается ещё два ряда.

Для выкладки 17–19 рядов (фасада камина) берутся кирпичи с краем, стёсанным в сторону хайла, или кладутся с выступом в 5–6 см. В девятнадцатом и двадцатом рядах для сужения топки кирпичи нужно выдвигать немного вперёд.

Портальное отверстие следует перекрыть кирпичными перемычками, которые укладываются по кружалу, во время работы упирающемуся на стойки. Если это предусмотрено конструкцией, производится установка чугунной дверцы.

Перед дымоходом строится каминная полка с прямой кладкой кирпича. Затем устанавливается печная решётка.

Стенки камина (портал) формируются с восьмого по тринадцатый ряд

Особенности изготовления дымохода

С девятнадцатого по двадцать второй ряд формируется дымоход, размеры которого были определены ранее. Эта часть камина по форме напоминает колпак, внутри которого проходит стальная труба, переходящая в дымовую. Вместо стальной трубы могут использоваться керамические дымоходные блоки.

Своды выкладываются с постепенными напусками кирпичей — 5–6 см в каждом последующем ряд, задняя стенка — вертикально, а боковые — с сужением под углом 45–60^о. Высота этой части сооружения должна составлять примерно 5 м от поверхности горения топлива. Чтобы уменьшить потери тепла, стенки дымохода должны быть довольно толстыми.

На 22-м ряду осуществляется монтаж каминной задвижки, рамка для которой крепится в кладке жидким раствором.

В следующем ряду формируется дымовое отверстие в виде «ласточкиного хвоста».

Выкладка дымосборника завершается после укладки 24 ряда.

Опытные мастера выкладывают дымоотвод голыми руками, без применения инструментов. Делается это, чтобы внутрь не попадали мелкие осколки кирпича и посторонние частицы, которые можно занести вместе с раствором. Трубу выводят на крышу на тот же раствор, который применялся для формирования цоколя.

В месте пересечения дымоотвода с кровлей устраиваются выдра и распушка, т. е. выполняется разделка дымохода. Промежуток между ней и телом камина называется шейкой, в ней монтируется задвижка. По высоте она должна быть как минимум три ряда кладки. Высота распушки — 26–38 см, а в месте, где она устраивается, шейка идёт на расширение.

Стояк выкладывается до кровли, а потом устраивается вторая распушка, именуемая выдрой. Она должна нависать над верхним кровельным материалом приблизительно на 6–10 см. Размеры трубы над выдрой следует подбирать в соответствии с основным стояком.

Установка дымовой трубы начинается с монтажа блока над дымоходом. Отверстия трубы и дымохода соединяются с помощью цементного раствора. Для крепления кирпичной кладки к трубе используются анкерные соединения. Они вставляются между наружными блоками трубы и заделываются в швы между кирпичными блоками. На внутренних поверхностях зазоров быть не должно.

Оголовок трубы выкладывается толщиной не меньше 1 кирпича. Для уменьшения скопления конденсата в канале дымоотвода и предупреждения возгорания конструкции необходимо установить термо- и теплоизоляцию.

Сверху на трубу устанавливается конусный искроулавливатель (для защиты камина и жилого дома от пожара) и дефлектор с круглым сечением (для увеличения тяги и предохранения трубы от ветра).

Во время работы необходимо довольно часто сверяться с планом порядовки, чтобы не перепутать ряды, а также следить за плотностью кладки.

В месте пересечения дымовой трубы с кровлей устраивается выдра и распушка

Отделка готового камина

Готовый камин декорируют облицовочными материалами или оставляют как есть: кирпич придаёт помещению особый шарм и аутентичность.

Как правильно сделать расшивку швов

Она производится, если фасад камина не планируется облицовывать.

Используем глиняный раствор: доводим до готовности глиняную пульпу, а затем высыпаем в массу очищенный и просушенный песок, смесь размешиваем до получения однородного густого состава, хорошо поддающегося формованию.

Чтобы производить расшивку было удобнее, при укладывании кирпичных блоков не доводим цементный раствор до наружного края стенки на 5 мм.

Регулярно проверяем геометрические параметры конструкции при помощи уровня.

В пространстве под полом или за стенкой камина следует соорудить один или несколько поддувальных каналов для обеспечения доступа воздушных масс и поддержания горения топлива.

Облицовка камина различными материалами

Вариантов декоративной отделки каминов много:

Готовое каминное сооружение можно оштукатурить, не затрагивая внутреннюю поверхность топливника и дымосборника. Это наиболее лёгкий метод отделки отопительного сооружения. С помощью специальных шпателей и особой техники можно создать интересные декоративные эффекты. Помимо штукатурки обычного цвета, можно использовать колорированные составы.

С помощью специальных шпателей и особой техники можно создать интересные декоративные эффекты на камине

Ещё одним распространённым методом декорирования каминного сооружения является оформление его листами из гипсокартона. Материал разрезается и крепится на стальной каркас. При этом необходимо строго проверять геометрию стенок и углов, используя уровень.

Гипсокартон — распространённый материал для декорирования каминов

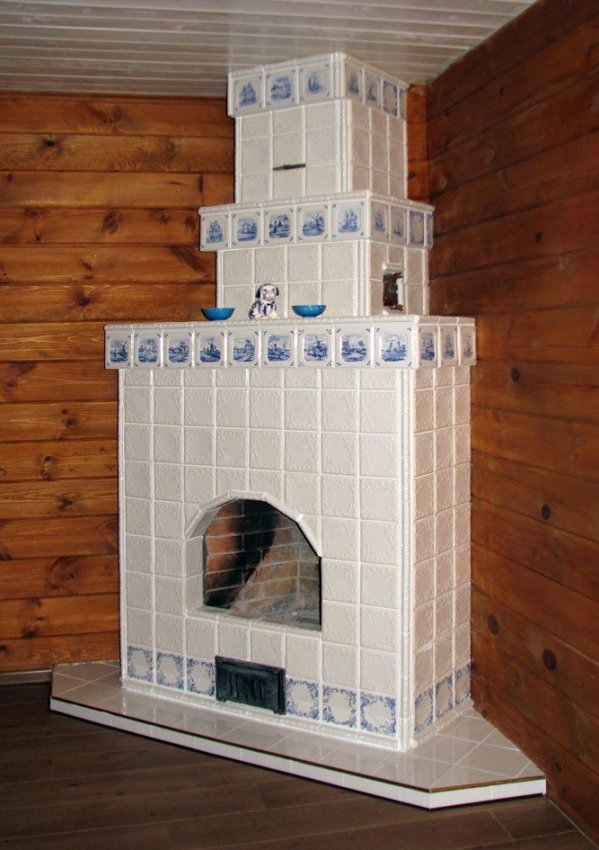

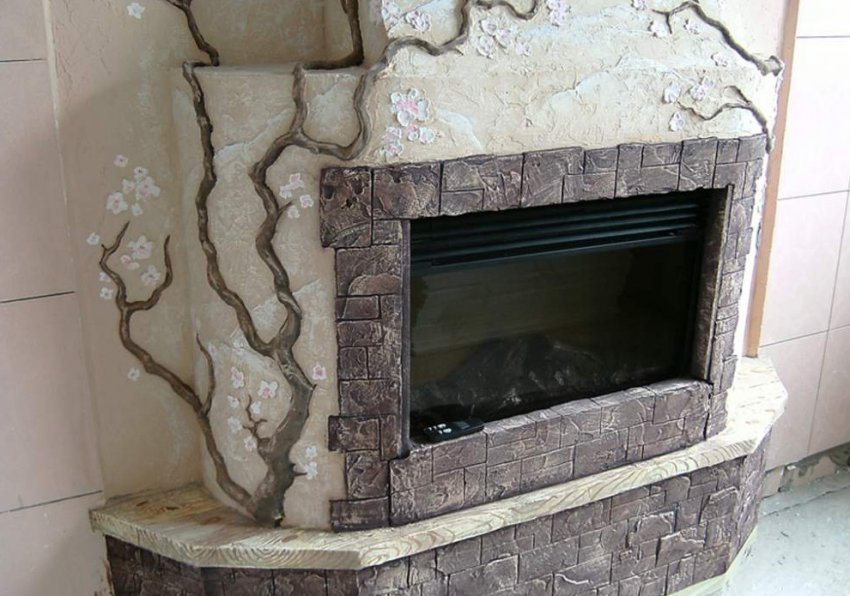

Также камин можно облицевать огнеупорной плиткой или изящными изразцами, обложить синтетическим, диким камнем или мрамором. Для улучшения эстетических характеристик и облегчения ухода за камином декоративные камни следует покрывать специальным огнеупорным лаком.

Камин можно облицевать огнеупорной плиткой или изразцами

Чтобы камин стал ещё эстетичнее, в нём стоит установить специальный экран. Для изготовления каминных экранов используется металлическая сетка и элементы художественной ковки. В соответствии с нормами противопожарной безопасности перед камином необходимо постелить стальной лист.

Особенности эксплуатации отопительного сооружения

Существуют определённые правила противопожарной безопасности, которые необходимо соблюдать при эксплуатации камина:

не доводить топку до максимальной температуры;

не устанавливать легко воспламеняющиеся предметы на расстоянии ближе 65–70 см к камину;

систематически очищать сооружение от золы и сажи.

Процесс кладки углового камина довольно прост, но требует навыков работы с материалами и предельной аккуратности. Если вы сомневаетесь в своих возможностях, доверьте сооружение отопительной конструкции профессионалам. Они помогут сделать надёжный и функциональный камин, который станет украшением дома.
