Подготовка крыши к монтажу гибкой черепицы

Монтаж гибкой черепицы можно выполнять при температуре окружающей среды более 5 ^oC. Это связано с тем, что кроме металлического крепежа её элементы между собой соединяются при помощи самоклеящегося слоя. При низких температурах этот слой не будет достаточно прогреваться, поэтому необходимой адгезии и герметичности покрытия получить не удастся.

Когда на улице прохладная погода, для склеивания гонтов только солнечного тепла недостаточно, поэтому дополнительно надо использовать строительный фен. Кроме этого, при низких температурах гибкость битумной черепицы снижается, она становится более хрупкой и придать листам необходимую форму бывает довольно сложно.

Монтаж основания под гибкую черепицу

Формирование основания под гибкую черепицу состоит из нескольких этапов:

1. Монтаж пароизоляционной мембраны. Её укладывают с небольшим провисом (2–4 см) и с нахлёстом между полосами не менее 100 мм. В месте стыка полотна склеиваются двухсторонним скотчем.

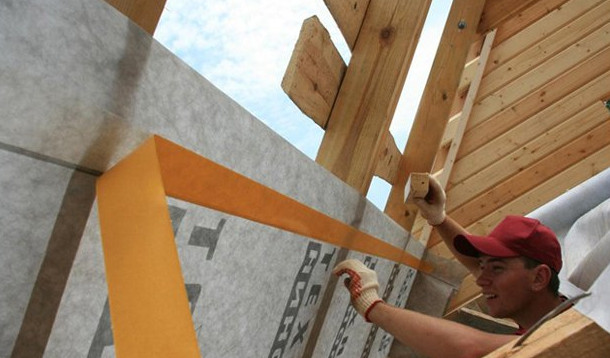

   Пароизоляционная мембрана монтируется на стропильные лаги со стороны помещения и укладывается без натяжения (допускается провис в 2–4 см)



2. Укладка теплоизоляции. Плиты или рулоны утеплителя закладывают между стропилами так, чтобы они заходили туда с ощутимым натягом. Для этого элементы утеплительного слоя вырезают на 5–10 см шире, чем расстояние между стропильными лагами.

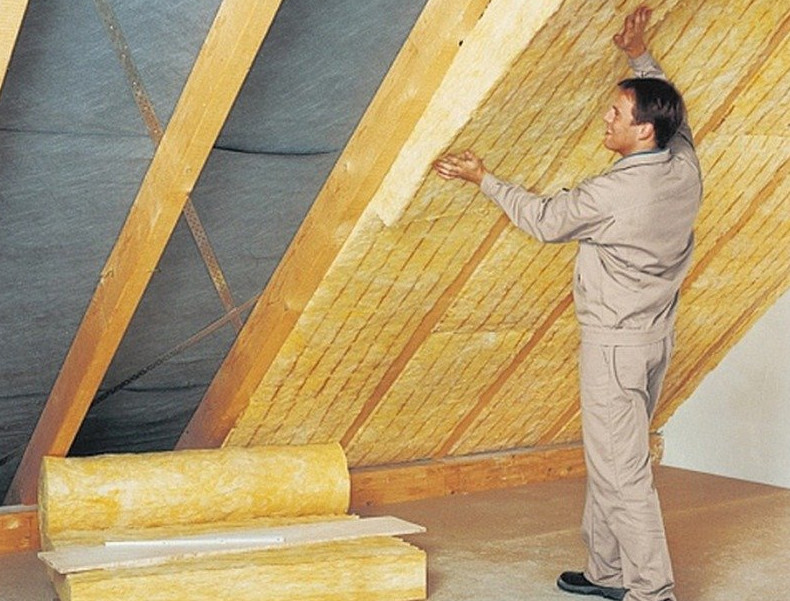

   Плиты или рулоны утеплителя вырезают по размеру чуть больше шага между стропилами, поэтому при их закладке никаких зазоров и пустот не остаётся



3. Установка слоя гидроизоляции. Для защиты от влаги и ветра поверх утеплителя укладывают гидроизоляционную мембрану, предварительно закрепляя её мебельными скобами.


4. Монтаж контробрешётки. Сверху набивают бруски сечением 40х40 или 50х50 мм, ориентируя их вдоль стропильных ног. Контробрешётка дополнительно фиксирует гидроизоляционную плёнку и одновременно создаёт вентилируемый зазор, необходимый для удаления конденсата из подкровельного пространства.


5. Монтаж сплошной обрешётки. Для этих целей используют листы влагостойкой фанеры, плиты ОСБ или доски сечением не менее 20х100 мм, уложенные с шагом 3–5 мм.




   При создании сплошной обрешётки между листами оставляют небольшие зазоры для компенсации теплового расширения древесных материалов

Перед выполнением работ все деревянные элементы в обязательном порядке обрабатываются антисептиком для защиты их от гниения, плесени и насекомых.

Для того чтобы правильно смонтировать мягкую черепицу, надо сделать ровное и сплошное основание. Для его создания по возможности нужно использовать доски или плиты одинаковой толщины или применять специальные подкладки, тщательно следя за ровностью внешней поверхности. При создании обрешётки влажность древесины не должна быть больше 18–20%.

Листовой материал укладывают так, чтобы его длинная сторона располагалась параллельно карнизу. Когда используются доски, то их длина должна быть такой, чтобы перекрывать не менее двух прогонов. Стыковка всех элементов обрешётки выполняется только на стропильных ногах.

При изменении температуры и влажности деревянные элементы меняют свои размеры, поэтому между ними надо оставлять небольшие деформационные швы.

При создании кровельного пирога под гибкую черепицу надо позаботиться о хорошей вентиляции, поэтому между покрытием и плёнкой гидроизоляции создаётся зазор высотой 5 и более сантиметров. Если все сделать правильно, то тепло от дома будет меньше передаваться на кровельный материал, поэтому образование конденсата и, соответственно, льда на нём снизится. В летний период вентиляционный зазор не будет позволять подкровельному пространству сильно нагреваться. Для циркуляции воздуха в подшивке свесов оставляют отверстия и делают в коньке вытяжной короб.

За вентиляцию подкровельного пространства отвечают бруски контробрешётки, уложенные вдоль стропильных лаг по гидроизоляционному покрытию

Монтаж подкладочного материала

Гибкую черепицу можно использовать на скатных крышах с углом наклона более 12^o. Она должна укладываться только на специальный подкладочный материал:

• если угол наклона ската не превышает 30^o, подкладочный слой устраивается по всей поверхности;


• если уклон более крутой, то подкладку настилают только по карнизу, около труб, на примыканиях к стене и в ендовы. Это необходимо для обеспечения надёжной гидроизоляции в указанных местах, так как в них больше всего скапливается снег и лёд.

На кровлях с уклоном менее 30 градусов полосы подкладочного материала укладывают параллельно карнизу с нахлёстом не менее 100 мм

Могут использоваться различные подкладочные материалы, поэтому и способ их монтажа будет отличаться.

1. Композитный материал, состоящий из плёнки и битумного наполнителя, укладывается на самоклеящийся слой, поэтому его достаточно расстелить на основании и прикатать валиком.


2. Подкладочный ковёр из полиэстера фиксируют на битумную мастику, а сверху и по бокам дополнительно закрепляют специальными гвоздями с широкими и плоскими шляпками с шагом 200 мм.

Полотна укладывают вдоль карниза крыши с продольным нахлёстом не менее 10 см и поперечным — не менее 20 см. Технология укладки подкладочного материала предусматривает определённую его ширину в разных местах:

• от центра ендовы — по 50 см с каждой стороны;


• от конька — 25 см в обе стороны;


• от торцевой и карнизной планки — не менее 40 см.

Для обеспечения максимальной герметичности в местах нахлёста подкладка дополнительно промазывается битумной мастикой.

Способы монтажа гибкой черепицы

Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.

Кровельные гвозди

Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.

Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы

Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.

Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.

Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия

Саморезы с пресс-шайбами

Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.

При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой

При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.

Скобы

Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.

На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности

Строительный фен

Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.

Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание

Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.

Инструмент для монтажа крыши из гибкой черепицы

Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:

• стартовые, рядовые и коньковые элементы;


• подкладку;


• мастику;


• шпатель;


• герметик;


• крепёжные элементы: гвозди, шурупы или скобы;


• ножницы по металлу для разрезания доборных элементов;


• карнизные и фронтонные планки;


• ендовый ковёр;


• кровельный нож для разрезания гибкой черепицы;


• измерительные инструменты;


• отбивочный шнур или мел;


• строительный фен.

Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.

Схема укладки гибкой черепицы

Гонты (отдельные элементы мягкой черепицы) имеют небольшой размер, поэтому во время их укладки на основание есть большая вероятность сделать это неровно. Для исключения подобных ошибок нужно предварительно сделать разметку поверхности, на которую будет монтироваться гибкая черепица:

• используя уровень и мел, по краям поверхности крыши проводят вертикальные линии с шагом 1 м;


• горизонтальные линии делают с шагом 70 см, они должны быть перпендикулярны вертикальным.

Схема укладки следующая:

1. Согласно разработанной технологии монтаж мягкой кровли начинают с нижнего края ската, отступив от края 2–3 см. Укладка первого ряда может быть выполнена:



   • с применением карнизной черепицы;


   • с применением рядовых элементов, у которых отрезают лепестки и самостоятельно создают карнизные гонты.

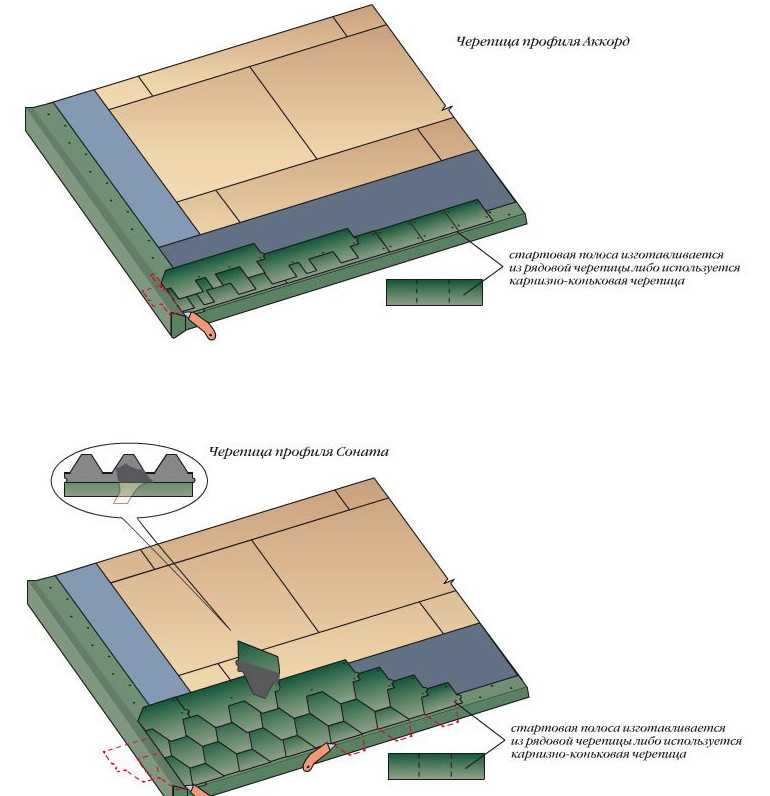

     Для первого ряда может использоваться стартовая полоса или карнизные элементы







2. Монтаж второго ряда делают по выполненной разметке, двигаясь от середины к краям. Перед тем как крепить гонты, с них надо снять защитную плёнку, после чего прижать к поверхности и зафиксировать выбранным крепежом. Если на листах нет самоклеящейся основы, их надо промазывать битумной мастикой. Следующие ряды укладывают со смещением, которое определятся геометрией применяемого покрытия. Для того чтобы зафиксировать один гонт, достаточно трёх гвоздей. Крайние листы черепицы надо подрезать, намазать мастикой и приклеить к основанию. Чтобы выровнять цветовую гамму, рекомендуется укладывать рядом элементы из разных упаковок.



   Кроме крепления саморезами края листов для надежной гидроизоляции промазывают битумной мастикой

Видео: последовательность укладки гибкой черепицы

Особенности монтажа элементов крыши из гибкой черепицы

Для защиты и усиления фронтонного свеса монтируют металлические доборные элементы. Их укладывают сверху подкладки и надёжно фиксируют гвоздями, которые забивают через каждые 10–15 см.

Установка капельника на крыше из гибкой черепицы

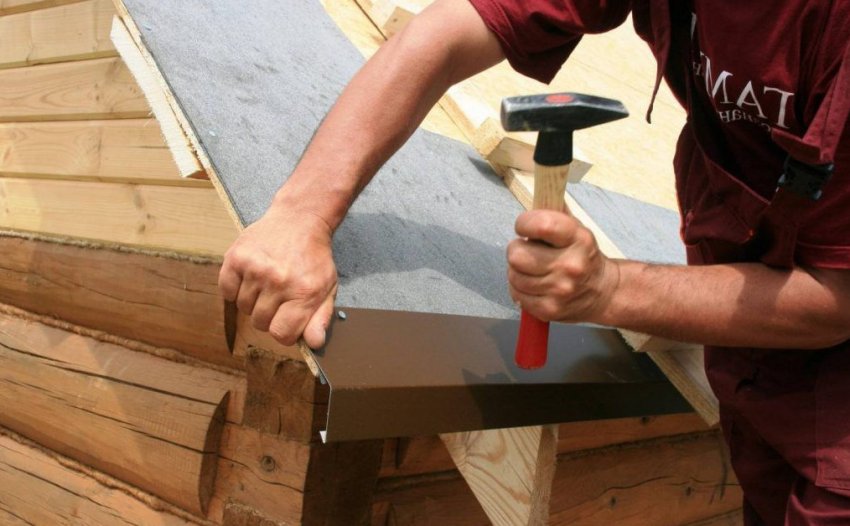

Для усиления и защиты карнизного свеса используются металлические доборные элементы, которые называются капельниками. К краю основания доборы крепят гвоздями, забивая их через 10–15 см в шахматном порядке. При соединении планок делают нахлёст до 5 см и забивают гвозди через каждые 2–3 см.

Для фиксации капельника гвозди забивают в шахматном порядке с щагом 10–15 см

Кроме того, что капельник защищает карнизный свес от попадания влаги и от сильного ветра, он также служит для направления воды, стекающей с кровли в водосточный жёлоб, и играет эстетическую роль в оформлении крыши. Цвет капельников подбирается в тон основному покрытию.

Обрешётка под мягкую черепицу

Обрешётка для мягкой кровли состоит из брусьев, досок, листов ОСП или фанеры. Существуют основные требования, которым должна соответствовать обрешётка:

• прочность и надёжность;


• способность выдержать вес человека и снежного покрова;


• отсутствие трещин, бугров и торчащих гвоздей.

Для создания мягкой кровли идеальным вариантом считается сплошная обрешётка. Этапы её создания будут такими:

1. Для сооружения первого слоя используют деревянные бруски сечением 50х50 мм или доски 25х100 мм, которые крепят к стропилам с шагом 200–300 мм.

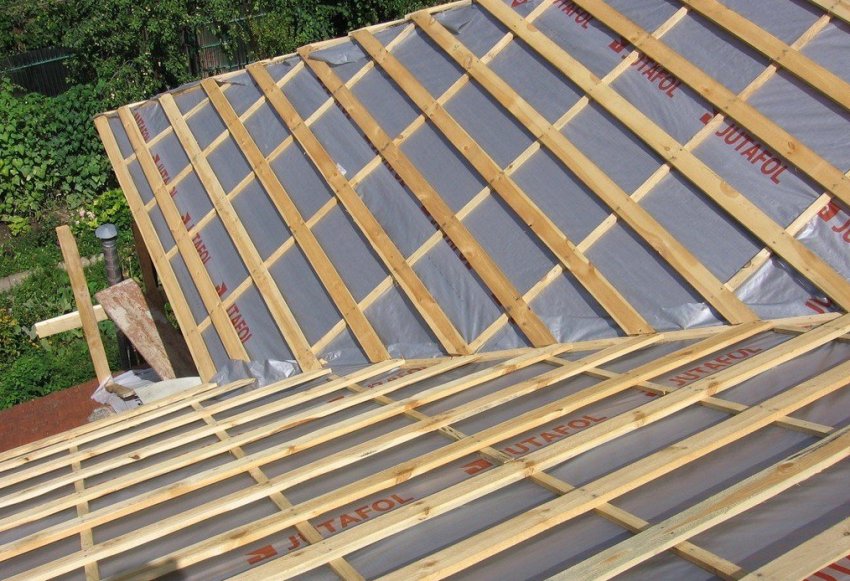

   Сплошное основание под гибкую черепицу укладывается на разреженную обрешётку, выполненную с шагом 200–300 мм



2. Вторым слоем укладывают фанеру, ОСП или те же доски, расположенные на расстоянии 3–5 мм друг от друга. Толщина элементов сплошного основания зависит от шага установки стропил и определяется по специальным таблицам. Все древесные пиломатериалы необходимо обработать антисептическими и противопожарными пропитками. Для крепления листов или досок используют саморезы или ершённые гвозди, которые устанавливаются с шагом 15–20 см.

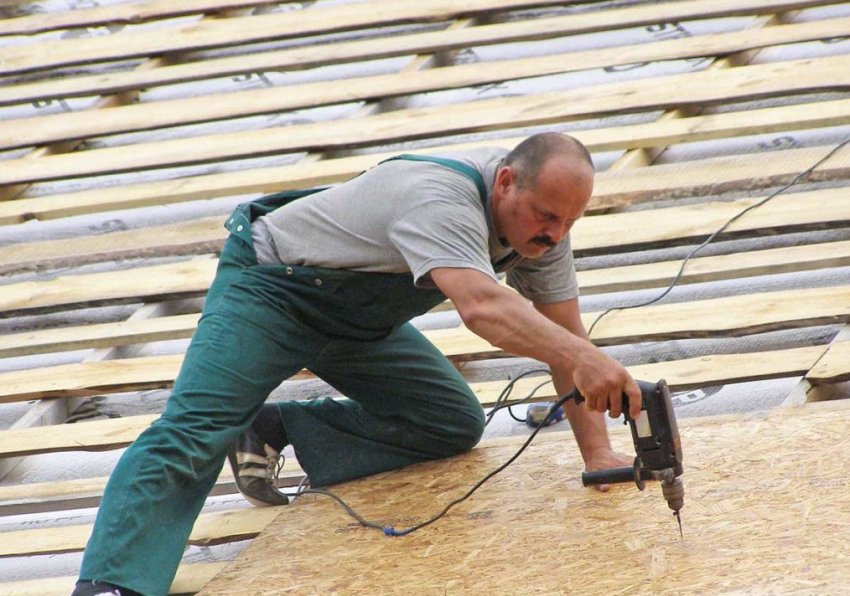

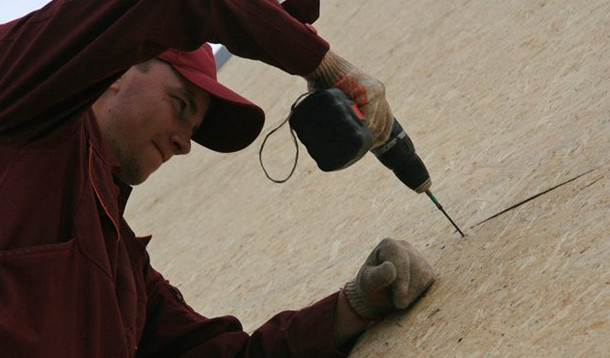

   Плиты OSB крепятся к рейкам нижней обрешётки гвоздями или саморезами

Листовой материал крепят широкой стороной параллельно карнизному свесу и монтируют с перекрытием мест стыка по типу кирпичной кладки.

Специалисты рекомендуют для гибкой черепицы делать сплошную обрешётку, но можно сделать её и из обрезных досок. В любом случае все стыки надо максимально сгладить, чтобы не было перепадов.

Шаг между досками обрешётки должен составлять 3–5 мм, а между листовыми материалами — около 3 мм

Если обрешётка делается из обрезной доски, шаг должен составлять 3–5 мм. Под действием влаги и температуры доски будут расширяться, и если не сделать между ними зазор, то они выгнутся горбом и повредят кровельный материал.

Контробрешётка для гибкой черепицы

Особенностью битумных материалов является их полная воздухонепроницаемость, если правильно выполнена герметизация покрытия. Если между сплошным основанием и утеплителем не будет зазора, конденсат не сможет выводиться из кровельного пирога. Это приведёт к накоплению влаги и попаданию её в утеплитель, от чего его свойства заметно ухудшаются.

Из-за этой особенности гибкой черепицы обязательно требуется обустройство контробрешётки, чтобы была возможность создать вентиляционный зазор. Она монтируется на стропила, поверх неё устраивается разреженная обрешётка, а уже потом — сплошная. Для создания контробрешётки используются бруски сечением 50х50 мм.

Контробрешётка является одним из самых ответственных элементов кровельного пирога и отвечает за создание вентиляционного зазора

Когда монтируется контробрешётка под ендовы, бруски неплотно прикладывают к настилу на расстоянии около 10 см друг от друга. Такое решение позволяет обеспечить нормальный сход воды, иначе ендовы будут плохо вентилироваться, поскольку через карнизный свес не сможет нормально удаляться конденсат.

Стропила для крыши из мягкой черепицы

Для мягкой черепицы может быть сооружена наслонная или висячая стропильная система. Монтаж производится в несколько этапов:

1. Подготовительные работы. Устраняются погрешности высоты стен, которые были допущены во время кладки. Перепад может быть не более 1–2 см. На кирпичном доме дефекты устраняются при помощи раствора, а на деревянном — при помощи брусьев и реек.


2. Монтаж мауэрлата. Сначала укладывают слой рубероида или другого изоляционного материала, а затем мауэрлат. Так, поверхность деревянного бруса защищают от проникновения влаги из бетонной или кирпичной кладки. Для крепления мауэрлата используют резьбовые шпильки, заранее вмурованные в кладку, анкерные болты или скобы.



   Бетонные или кирпичные поверхности выравниваются при помощи раствора, на них укладывается слой рубероида, а затем устанавливается мауэрлат



3. Установка лежня. К внутренним стенам крепят поперечную балку, соединяющую середины коротких сторон каркаса дома, и проверяют её горизонтальность.


4. Установка вертикальных стоек и прогона. На лежень устанавливают стойки, предварительно закрепив их подкосами. Сверху на них крепится коньковый прогон. Перед окончательной фиксацией тщательно проверяют вертикальность всех стоек и положение конька — он должен лежать горизонтально и проходить строго посередине крыши.




   При монтаже конькового прогона необходимо обеспечить его горизонтальное положение строго посередине кровли

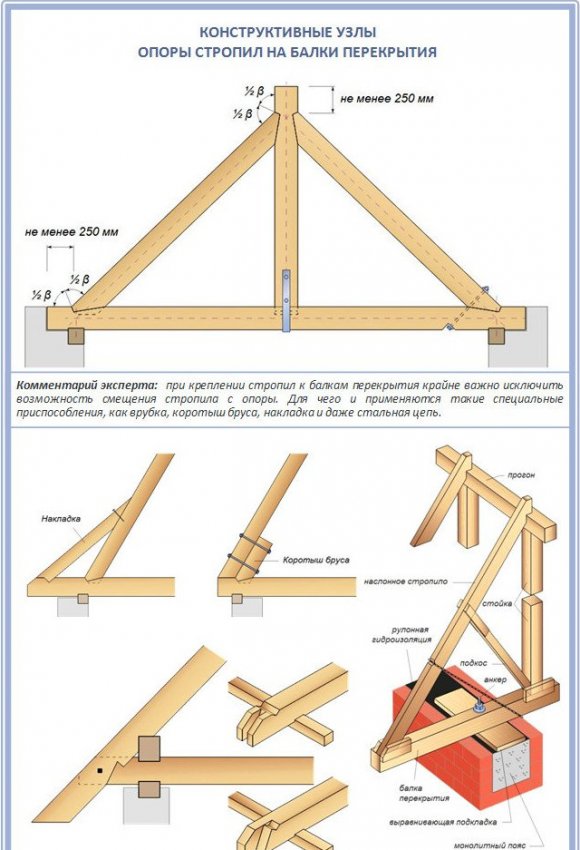

5. Изготовление стропильных ферм. Если отклонений в размерах здания нет, стропильные ноги делают по шаблону. Сначала монтируют крайние элементы, между ними натягивают шнур и проводят монтаж остальных ферм. Под гибкую черепицу стропила устанавливают с шагом от 60 до 200 см. Для фиксации стоек используют анкерные болты и проволоку. Затем крепят «кобылки» — элементы, которые поддерживают карнизный свес. Их длина должна быть не больше 600 мм.



   Если нет отклонений в размерах каркаса здания по углам и горизонтали, стропильные ноги делают по единому шаблону

Устройство примыканий

Чтобы в местах примыканий материал загибался более плавно, на них прибивают рейку, имеющую треугольную форму. Для этого берут обычный плинтус или разрезанный пополам брус. Элементы черепицы, которые примыкают к стене, заводят за края рейки. Из ендового ковра делают полосы шириной 50–60 см и укладывают их поверх черепицы. Для обеспечения герметичности полосы надо смазывать битумной мастикой. Они должны заходить на стену минимум на 300 мм, а в регионах со снежными зимами — до 400–500 мм. Верхний край заводится в штробу и прижимается фартуком, после чего конструкция фиксируется и герметизируется.

Гибкая черепица заводится на вертикальную поверхность через треугольную рейку и закрепляется в верхней части специальной планкой примыкания

В местах примыкания к кирпичным трубам из ендового ковра или из оцинкованного металла делают выкройку. Лицевая выкройка устанавливается поверх полос рядовой черепицы. После этого монтируют боковые и тыльные выкройки, которые заводятся под гонты. По бокам и с задней стороны трубы делают жёлоб, а у тех гонтов, которые подходят к трубе, верхние углы подрезают, что обеспечит надёжный отвод воды. Нижняя часть элементов промазывается мастикой и надёжно фиксируется.

Устройство проходных элементов

Чтобы хорошо герметизировать места, где через кровлю проходят трубы вентиляции, необходимо установить проходные элементы. Крепятся они при помощи гвоздей, а для лучшей фиксации дополнительно смазываются битумной мастикой, после чего на них укладывают рядовые элементы. Затем на проходной элемент надевают кровельный выход.

В регионах с морозной и снежной зимой применяются утеплённые вентиляционные выходы. Надевать колпаки на канализационные трубы не рекомендуется, так как во время их обмерзания тяга сильно ухудшится. Можно использовать колпаки без внутренних рассечек, они не только украшают внешний вид конструкции, но и не дают возможности попасть внутрь листьям и осадкам.

Проходные элементы позволяют герметизировать кровлю в местах прохождения вентиляционных труб

Монтаж конька

На конёк укладывают специальную гибкую черепицу. На каждом её листе есть места перфорации, по которым он делится на три части. После этого удаляется защитная плёнка и элемент клеится на конёк. Одна его сторона фиксируется гвоздями (их должно быть 4), а следующая плитка накрывает место крепления. Нахлёст должен составлять порядка 50 мм.

Лист коньковой черепицы делится на три части, которые укладываются с нахлёстом в 5 см

Монтаж гибкой черепицы является не очень сложным, поэтому с выполнением указанной работы можно справиться своими руками. Если вы новичок, то надо сначала изучить технологию монтажа, оценить свои силы и только потом решить, сможете ли вы сделать такую работу самостоятельно. Особое внимание надо уделить созданию качественного и ровного основания, так как от этого зависит не только внешний вид, но и срок службы гибкой черепицы.
