Как сделать флюгер с пропеллером своими руками - Строительство и ремонт.

Многие хозяева пытаются найти изюминку для экстерьера своего дома, но таких устройств не так много. Идеально для этого подходит флюгер. Он одновременно выполняет как практическую, так и эстетическую функцию.

•
  #i-2



  •
    #i-3



  •
    #i-4



  •
    #i-5



  •
    #i-6



  •
    #i-7







•
  #i-8


•
  #i-10



•
  #i-11



•
  #i-12



•
  #i-13



•
  #i-14



•
  #i-15



•
  #i-16


•
  #i-19



•
  #i-20



  •
    #i-21







•
  #i-22



  •
    #i-23







•
  #i-24



  •
    #i-25






Особенности флюгера с пропеллером

Это устройство может быть разной формы, чаще всего флюгер имеет форму домашнего и дикого животного, ангела, сказочного героя, самолёта.

Флюгер является не только функциональным устройством, но и украшением крыши дома

Выбор материала для изготовления флюгера

Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

Инструменты для изготовления флюгера

Список инструментов для изготовления этого прибора довольно прост:

• ножницы по металлу;


• ножовка или пила;


• наждачная бумага разной фракции;


• электрическая дрель;


• болгарка;


• канцелярские инструменты, например, линейка, карандаш, клей.

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Чертёж флюгера самолёта с пропеллером

Флюгер обычно располагается на крыше, поэтому к нему выставляются высокие эстетические требования — по его внешнему виду будут судить не только о вкусе хозяина дома, но и о достатке. Поэтому очень важно спроектировать конструкцию правильно, при этом проявив максимум фантазии и творческого подхода. Чертёж будущей модели должен быть максимально подробным и точным.

Чертёж будущей модели самолёта должен быть максимально подробным и с точными размерами

Пошаговая инструкция по изготовлению флюгера самолёта

Данное устройство станет визитной карточкой дома лишь в том случае, если элемент будет правильно сделан и установлен.

Металлический флюгер

Выполняется он в такой последовательности:

1. Отрезать трубу длиной 120 мм. Сделать в ней небольшие отверстия для крепления к опоре заклёпками или болтами. Предварительно в отверстиях необходимо сделать резьбу.


2. Вставить подшипники с каждого конца в трубу, закрепив сваркой. Дополнительно зафиксировать подшипники можно путём нагрева трубы, в которую и нужно вставить подшипник. После того как труба остынет, в ней подшипники засядут довольно прочно. Саму трубу набить солидолом.



   Подшипники помогают флюгарке легко вращаться вокруг своей оси



3. Верх трубы закрыть колпачком, в качестве которого может выступать пластиковая заглушка. Теперь необходимо это место герметизировать изоляционной лентой. Между колпачком и корпусом необходимо проложить слой войлочного сальника.


4. Теперь можно приступить к изготовлению флюгарки. На бумаге необходимо сделать рисунок, который в дальнейшем нужно перенести на стальной лист. Помните, что размеры самолёта должны быть пропорциональны параметрам корпуса. Рекомендуется делать изделие длиной 400–600 мм и высотой 200–400 мм.



   Специальными ножницами по металлу лист стали очень легко резать



5. После того как фигурка самолёта будет готова, необходимо прикрепить её к несущему стержню с помощью хомутов или сварки. Последним этапом является монтаж пропеллера. Установить его нужно на флюгарке или на несущем стержне. В случае с самолётом он будет смотреться более гармонично именно на флюгарке. Для крепления рекомендуется использовать болт, который нужно расположить между двух шайб. Чтобы уменьшить шум флюгера, рекомендуется насадить его на подшипник.

Флюгер из пластиковых бутылок

Сделать флюгер самолёт можно из пластиковых бутылок. Для этого надо:

1. Собрать пустую тару, тщательно вымыть её. Для флюгера в виде самолёта достаточно 4 бутылок. У двух бутылок срезать верхнюю часть с пробкой до половины. В итоге у вас должно получиться 2 отрезанных верха с пробкой и 4 донышка, высота которых 5 см.



   От бутылки надо отрезать верхнюю часть и донышко



2. На каждом донышке под углом 45° сделать надрезы в виде заусенцев, которые будут крепежом.



   Нижнюю часть бутылки надо нарезать полосками



3. Теперь необходимо поработать с верхними частями бутылок. Нужно открутить пробку, в которой сделать отверстия для оси. Это можно сделать шилом или горячим прутом. Эту пробку прикрутить обратно. Одну верхнюю часть бутылки оставить без пробки.



   В пробках шилом нужно сделать отверстия для оси



4. Теперь можно приступить к сбору флюгера. Соединяются две верхних части резаными поверхностями друг к другу. Этот процесс напоминает сбор матрёшки. Срезами необходимо прикрепить донышки, располагая их вокруг корпуса в одном направлении. Теперь через нижние отверстия бутылки нужно продеть пруток или металлический стержень, сверху на который установить крышку бутылки. Всё, флюгер самолёт готов. Установите его в подходящем месте.



   Выглядит флюгер из пластиковой бутылки не очень эстетично, но выполняет свои функции эффективно

Флюгер из фанеры

Для самодельного флюгера можно использовать обрезки фанеры. Кроме этого материала, вам понадобятся:

• гвозди или саморезы;


• плоские бусины — 3 штуки;


• специальный клей для фанеры;


• небольшой деревянный брусок;


• защитная краска.

Все работы по изготовлению флюгера из данного материала выполняются в следующем порядке:

1. Вырезать из подготовленного материала 3 равносторонних треугольника. Первый — основание, его размеры составляют 30х20 см. В середине этой детали необходимо сделать небольшое отверстие для крепления флюгера на деревянный брусок. Размеры второй составляющей — 12,5х12,5 см. В ней необходимо вырезать отверстие в виде прямоугольника, доходящего до середины детали. Третий — самый маленький, его сторона 7,5х7,5 см. Нужно вырезать такой же прямоугольник, но со стороны основания.



   Для флюгера из фанеры нужно три треугольника разного размера



2. Теперь эти треугольники нужно соединить между собой. Самый большой является основой. К нему необходимо перпендикулярно приклеить средний треугольник. Клеить необходимо на вырезанный прямоугольник. После этого этапа вы получите хвостик флюгарки.


3. В качестве носика флюгарки должен быть использован самый маленький треугольник, который также нужно приклеить на прямоугольник.


4. Теперь флюгарку необходимо прикрепить к деревянному бруску. В отверстие, которое было сделано на большом треугольнике, необходимо вставить гвоздь с бусиной, две другие бусины надо надеть с нижней стороны. Теперь этот гвоздь нужно вбить в деревянный брусок. На этом изготовление конструкции окончено, флюгер можно закрепить на крыше.



   Срок эксплуатации флюгера из фанеры всего один сезон

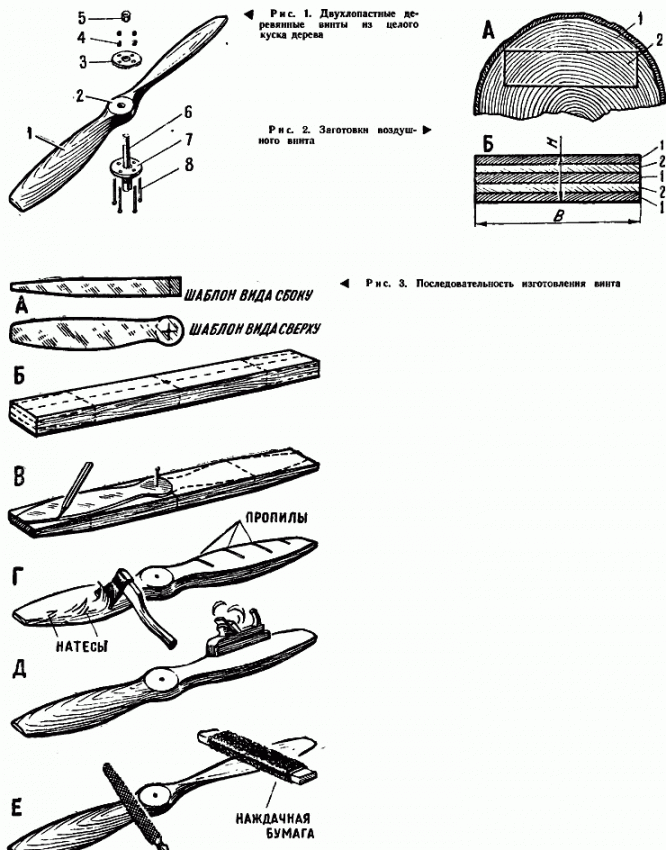

Пропеллер своими руками

Состоит из нескольких лопастей, которые крепятся на оси вращения. Для изготовления вам понадобится:

• брусок;


• гвозди;


• кусок жести.

Пропеллер можно изготовить из любого материала

Процесс изготовления выглядит следующим образом:

1. Подготовить деревянный брусок со стороной 5 см. На каждой грани кубика прочертить диагонали, отметить место их пересечения. В одной из плоскостей высверлить сквозное отверстие.


2. На листе жести разметить отрезки, равные ширине бруска. Вырезать полосы размером 15х5 см. Таких полос должно быть 4. Обработать края каждой полосы точильным станком.


3. Каждую полосу условно разделить на 5 частей. Одну из них согнуть пассатижами под прямым углом. В итоге у вас должно получиться четыре лопасти Г-образной формы. Каждую заготовку поставить по диагонали на одну сторону деревянного кубика с отверстием.


4. Выступающие части жести необходимо отрезать таким образом, чтобы та часть, которая будет фиксирована, была остроугольный.


5. Теперь лопасти необходимо зафиксировать шурупами в двух местах.


6. Другой деревянный брус заточить с одного конца под конус, с этой стороны крепить кубик с лопастями с помощью гвоздя. Этот пропеллер можно устанавливать на изготовленном заранее флюгере.

Помните, что при установке флюгера на крыше нужно следить за тем, чтобы не была нарушена гидроизоляция последней, иначе протечек не избежать. Также не рекомендуется устанавливать флюгер на конёк или трубу дымохода. Неправильный монтаж может привести и к тому, что устройство будет сильно шуметь, отпугивая птиц и раздражая окружающих.
