Стропильная система мансардной крыши: схема, конструкция и особенности монтажа - Строительство и ремонт.
Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы

Стропильная система мансардной крыши: схема, конструкция и особенности монтажа - Строительство и ремонт.

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.







#i-7



#i-9



#i-11




Конструкция стропильной системы мансардной крыши


Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?



Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.



Википедия


https://ru.wikipedia.org/wiki/Мансарда


Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:



  1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.

    Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален


  2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.

    Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската


  3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.

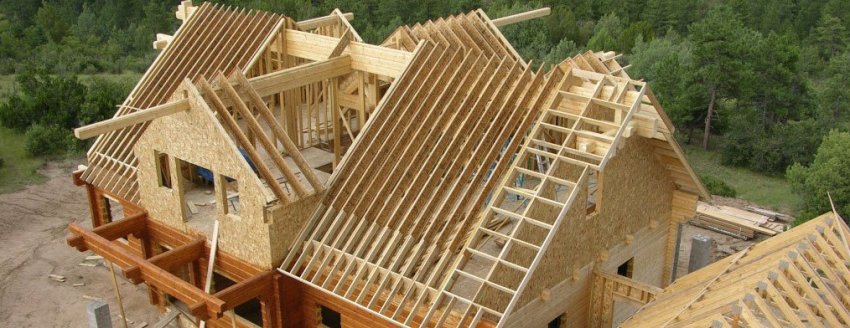

    Многощипцовая крыша позволяет обустроить полноценный мансардный этаж

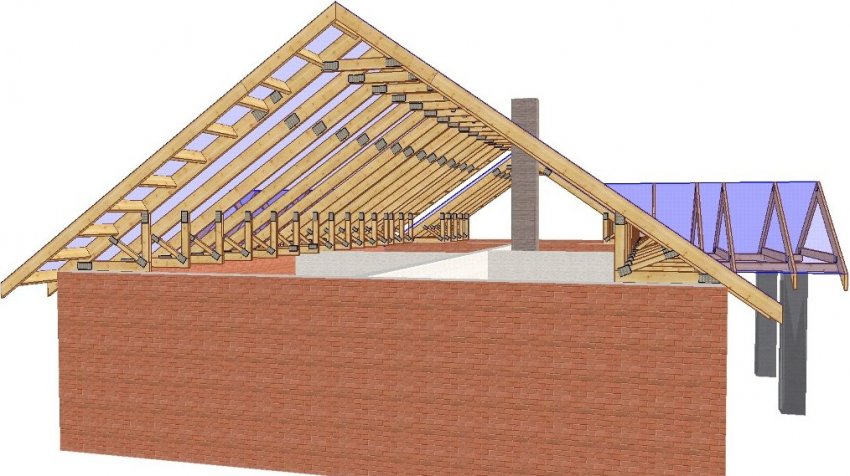

  4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.

    Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов

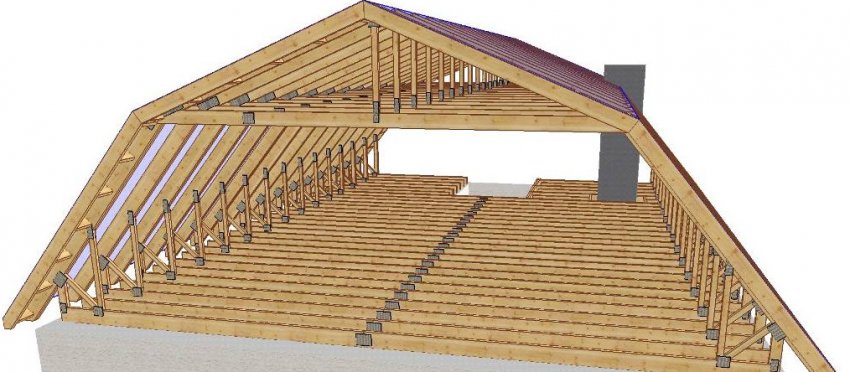

  5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.

    Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды



Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.


В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

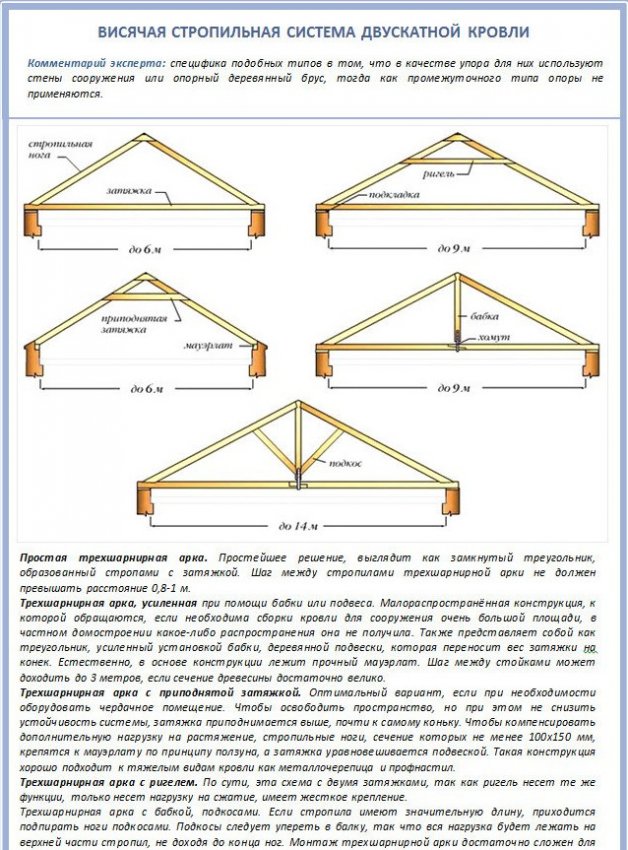

  1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.

    Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели

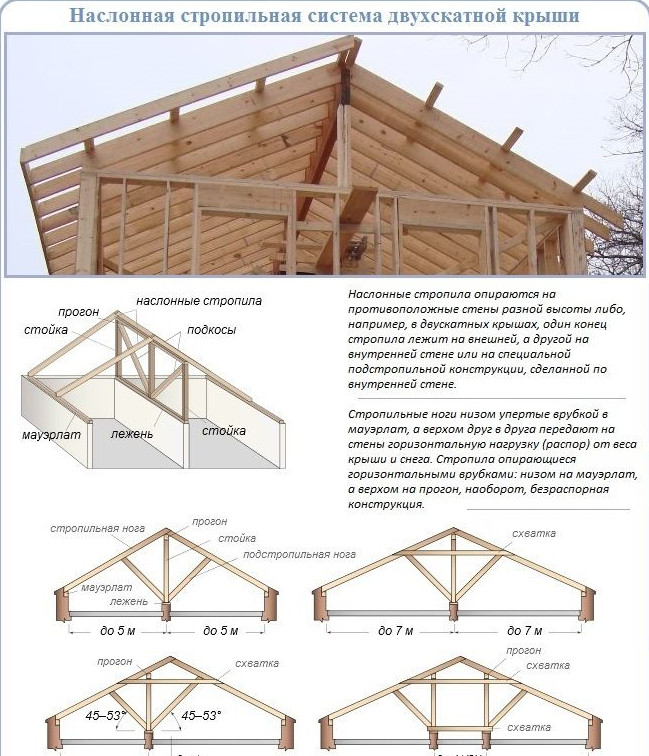

  2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.

    Наслонные стропила имеют одну или несколько опор внутри дома

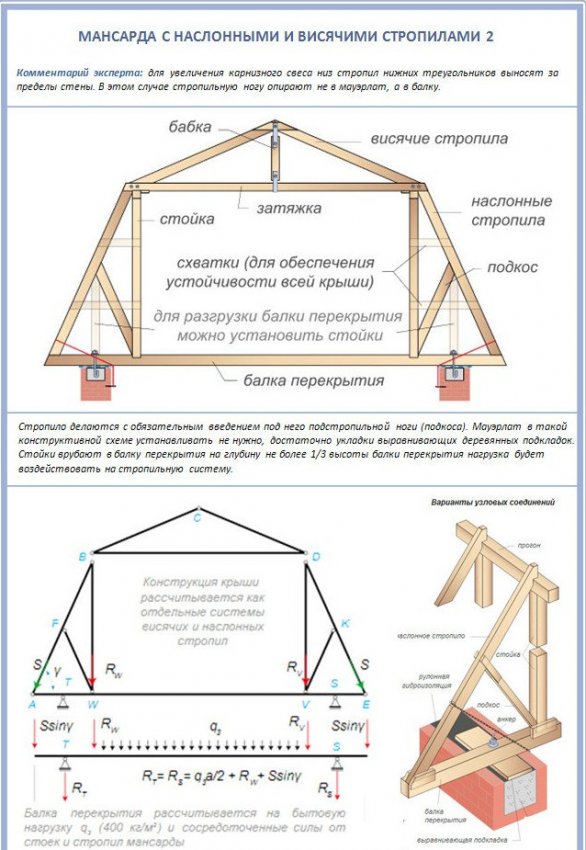

  3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.

    В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными



Схема стропильной системы мансардной крыши


Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:



  • связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;

  • на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;

  • на центральном лежне монтируются вертикальные стойки;

  • на стойки опирается коньковый прогон;

  • стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;

  • стропильные ноги в верхней части соединяются ригелями;

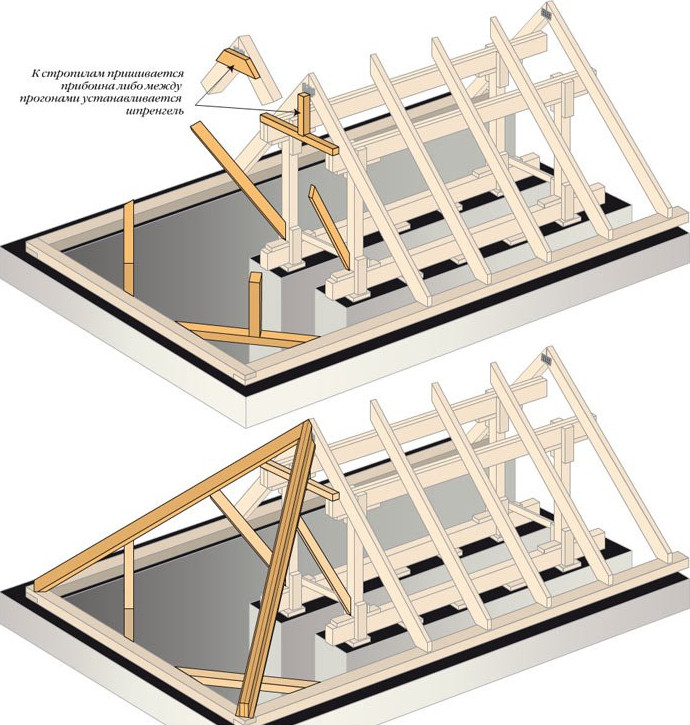

  • на вальмовых крышах используются диагональные стропила и укороченные нарожники;

  • дополнительной опорой диагональным стропилам служат шпренгели;

  • для промежуточного крепления стропил используются стойки и подкосы;

  • при необходимости стропила удлиняются кобылками.



Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон


На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.


Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.


Шаг стропил мансардной крыши


Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:



  • размера здания;

  • типа стропильной системы;

  • постоянной и переменной нагрузки на кровлю;

  • сечения стропил, стоек и укосов;

  • вида кровельного покрытия;

  • типа и шага обрешётки;

  • размеров утеплителя.


Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.


Таблица: зависимость шага между стропилами от сечения бруса и длины стропил











































Длина стропил, мШаг стропил, смСечение стропильного
бруса, см
до 31208Х10
до 31809Х10
до 41008Х16
до 41408Х18
до 41809Х18
до 61008Х20
до 614010Х20

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:



  • черепица в зависимости от вида весит от 16 до 65 кг/м2, шифер − 13 кг/м2. Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;

  • вес металлических покрытий и ондулина не превышает 5 кг/м2, поэтому шаг стропил можно увеличивать до 80–120 см.

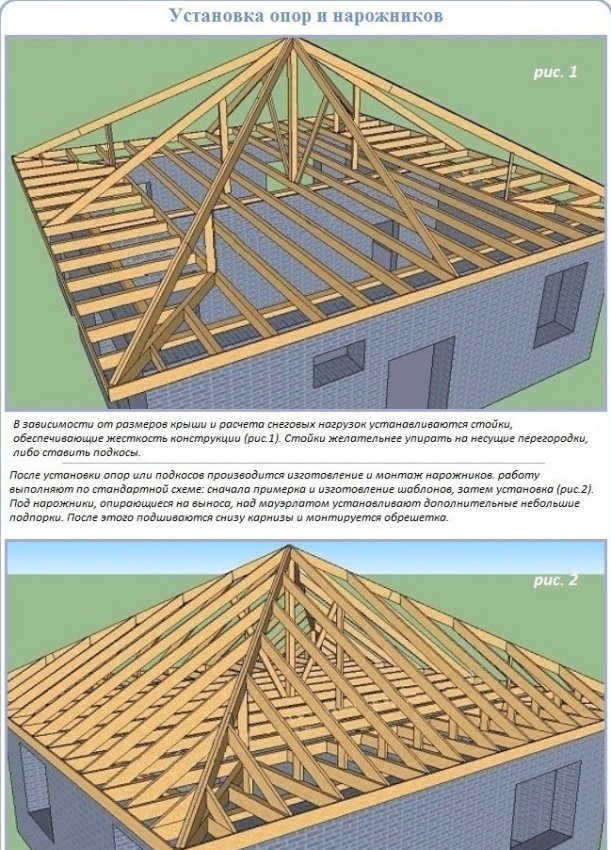

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.


Кроме этого, шаг установки стропил зависит от:



  • частоты расположения затяжек, на которые опираются стропила, если выбран именно этот способ крепления стропильных ног;

  • обрешётки, которая бывает тяжёлой − сплошное основание под мягкие кровельные материалы или лёгкой, − разреженной, настилаемой из досок 25Х100 мм с шагом 25–45 см. Сплошная обрешётка имеет большую прочность, поэтому позволяет увеличить расстояние между стропилами;

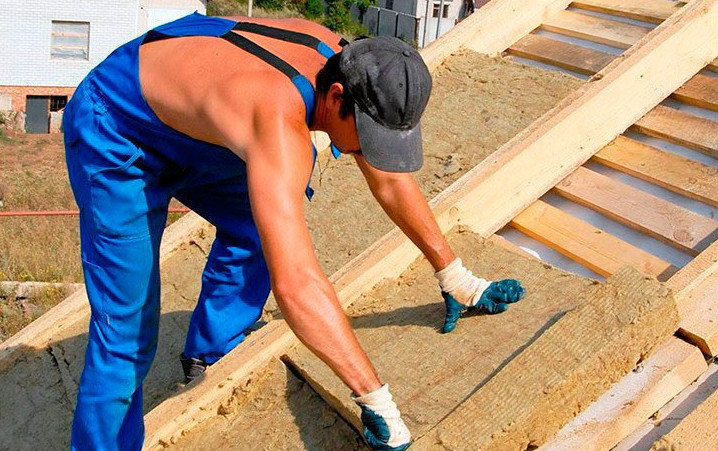

  • ширины утеплителя, который укладывается в межстропильное пространство. Производители выпускают утепляющие материалы шириной 610 и 1220 мм, но уточнять этот параметр необходимо у поставщика.

    При выборе шага между стропильными лагами желательно учитывать размер утеплителя, который будет закладываться в подкровельное пространство



Длина стропил и обрешётки мансардной крыши


При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

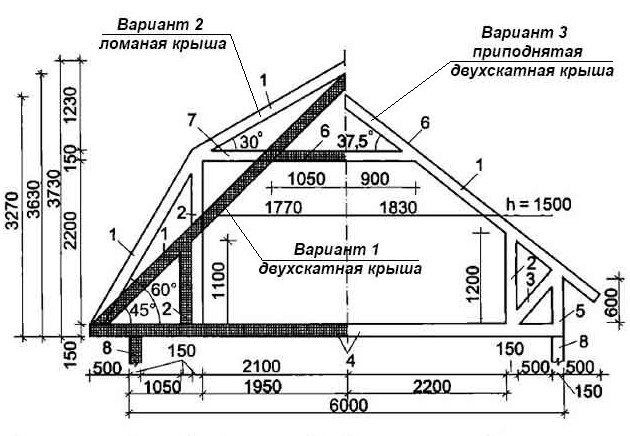

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.



  1. Для двускатной крыши с уклоном в 45о длина стропил будет равна C = L / sin 45о = 3,5 / 0,71 = 4,93 м, а высота конька H = L ∙ tg 45о= 3,5 ∙ 1 = 3,5 м.

  2. Для более пологой двускатной крыши с углом наклона в 37,5о длина стропильной ноги С = 3,5 / sin (90о-37,5о) = 3,5 / cos 37,5о = 3,5 /0,79 = 4,43 м. Высота конька H = 3,5 ∙ tg 37,5о = 3,5 ∙ 0,77 = 2,70 м.

  3. Вариант ломаной двускатной крыши подразумевает использование стропил с разным углом наклона и различной длиной. Поэтому они считаются по отдельности. Если видоизменить конструкцию так, что угол наклона нижних скатов станет равным 60о, а верхних − 30о, то размеры стропил будут следующими:

    • длина нижней лаги C1 = 1,55 / cos 60o = 1,55 / 0,5 = 3,1 м;

    • длина верхней лаги C2 = 1,95 / cos 30o = 1,95 / 0,87 = 2,24 м.

      Длину стропил необходимо корректировать в зависимости от конструкции стропильной системы и длины карнизного свеса





Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70о позволит прирастить ширину мансарды на 10%.


Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.


Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.



Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов


Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.


Видео: расчёт мансардной крыши

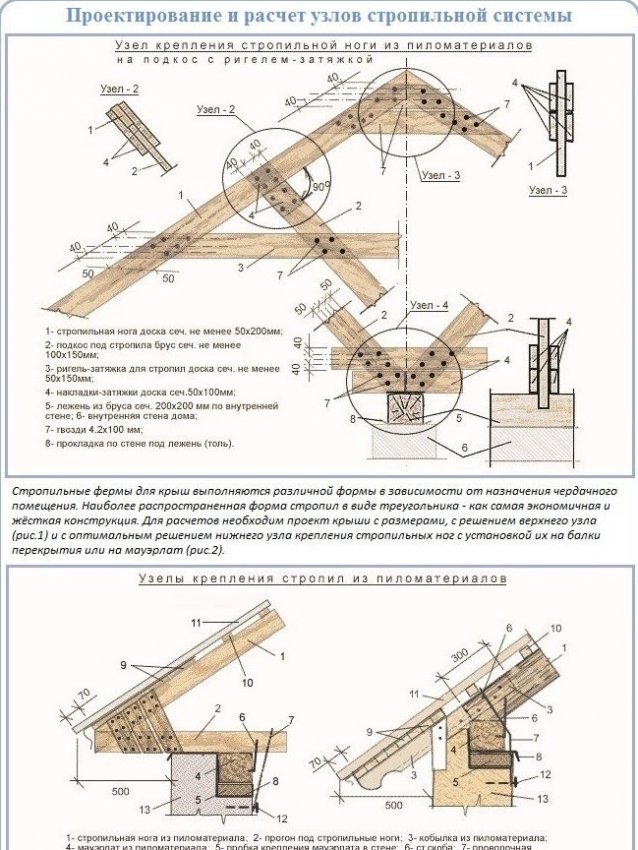

Узлы стропильной системы мансардной крыши


Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:



  1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.

  2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.

  3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.

  4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.



Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой


Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.



В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов


Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.



Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно


Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.


Видео: узлы стропильной системы



Расчёт стропильной системы мансардной крыши


Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

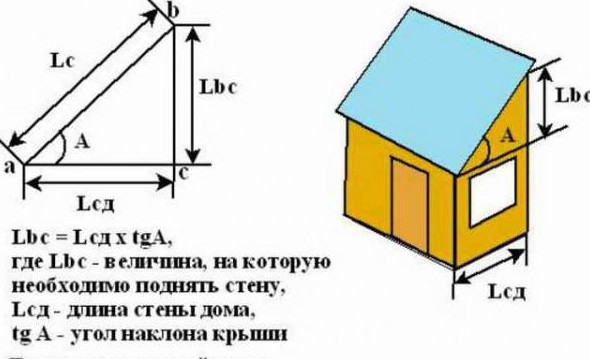

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.

  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.

    Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул



Значение тригонометрических функций можно найти в справочных таблицах.


Таблица: значения тригонометрических функций для различных углов наклона ската























































Угол наклона
ската A, град.
Значение
tg A
Значение
sin A
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.



Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять


Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.


Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.


Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала








































Сечение
пиломатериала, мм
Количество единиц
в 1 м3 при длине 6 м
Объём единицы
длиной 6м, м3
25Х20033,30,03
50Х20016,60,06
50Х25013,30,075
150Х1507,40,135
100Х2008,30,12
200Х2004,10,24

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:



  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.

  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.

  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.


Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.


Монтаж мансардной стропильной системы


Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.


После этого можно приступать к работам, которые проходят в следующей последовательности:

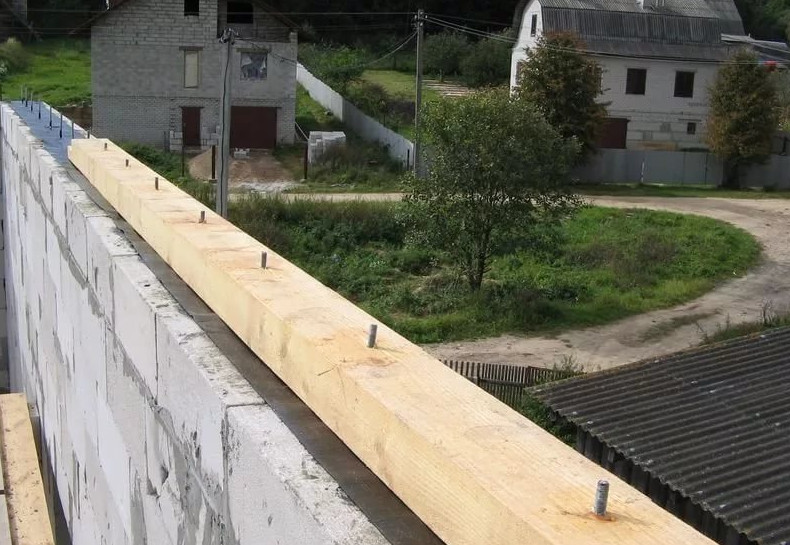

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.

    Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки


  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.

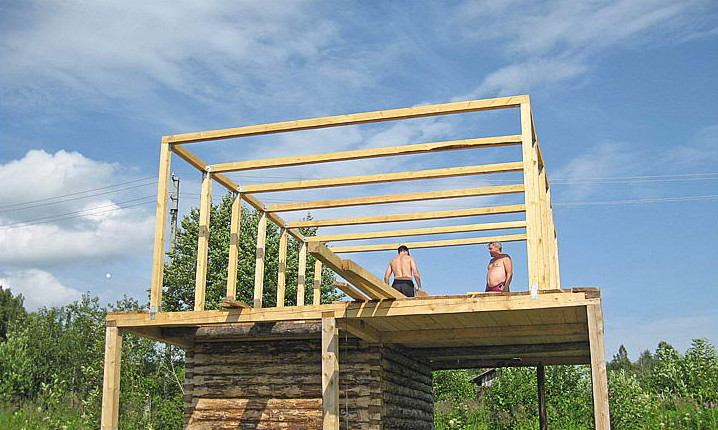

  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.

  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

    Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

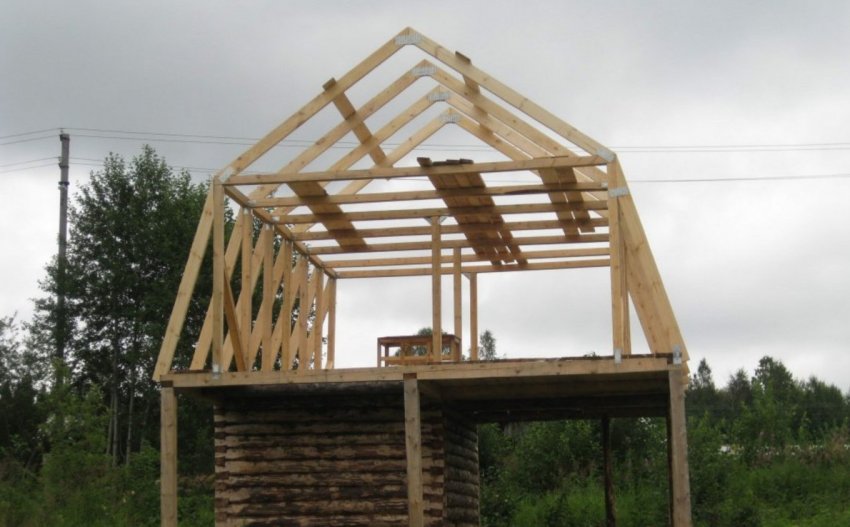

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.

  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.

  7. Монтируется обрешётка и лобовая доска на карнизном свесе.

    После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску



Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.


Видео: монтаж мансардной крыши



Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.
