Приятно в жаркий день окунуться в бассейн с чистой и прохладной водой. На качество водной среды отрицательно влияют размножающиеся бактерии, пыль, споры растений, насекомые, листья, а также косметические средства, пот и волосы купающихся в искусственном водоёме. Спустя небольшое время, даже идеально чистая вода мутнеет, приобретает зеленоватый оттенок и насыщается микроорганизмами, если её регулярно не очищать. Проблематично и дорого часто обновлять значительные объёмы воды. Поддерживать чистоту можно с помощью самостоятельно изготовленных фильтров и хлорсодержащих компонентов.

•
  #i-2



  •
    #i-3



  •
    #i-4



  •
    #i-5







•
  #i-6



  •
    #i-7



  •
    #i-8



  •
    #i-9






•
  #i-11



•
  #i-12


•
  #i-14


•
  #i-16


•
  #i-18


Способы очистки и разновидности фильтров для бассейна

Разделение фильтров для бассейнов на виды осуществляется в зависимости от принципа работы и применяемого для очистки вещества.

Методы очистки бассейна

Функционирование фильтровального устройства основывается на следующих принципах очистки:

• химическом — обеззараживание водной среды осуществляется с помощью химических реагентов;


• механическом — очистка воды производится в процессе её циркуляции через очищающее вещество;


• комбинированном — санитарные показатели воды достигаются путём сочетания механического метода очистки и применения химических веществ.

Главное достоинство фильтров, принцип действия которых основан на химическом методе, — эффективная очистка водной среды от развития микроорганизмов и вредных для здоровья человека бактерий.

Основные недостатки химических фильтров:

1. Увеличенные габариты. Громоздкая конструкция очищающего устройства нуждается в дополнительной площади.


2. Отрицательное влияние химических реагентов на кожный покров человека. Время нахождения людей в бассейне ограничено.


3. Необходимость приёма душа после плавания в бассейне. Следует тщательно смыть с кожных покровов растворённые в бассейне химические вещества.

К главным достоинствам фильтров, обеспечивающих очистку воды механическим путём, относятся:

• компактные габариты;


• доступная цена;


• эффективная очистка водной среды.

Основной недостаток механических фильтров — возможность применения только в небольших каркасных и надувных бассейнах.

Фильтровальные устройства, сочетающие механическую очистку и химическое обеззараживание, являются идеальным вариантом для всех типов бассейнов. В процессе циркуляции воды через такой фильтр одновременно производится удаление инородных включений, а также уничтожение микроорганизмов и бактерий. Повышенная стоимость фильтра ограничивает его использование для небольших дачных бассейнов.

Виды фильтров

В зависимости от типа наполнителя, применяемого для фильтрования водной среды, устройства делятся на виды. Для очистки воды в фильтрах применяется:

• песок;




  Фракции песка для наполнения фильтра должны быть размером 0,4–1,4 мм





• земля;




  Земляной наполнитель (диатомит) представляет собой смесь ископаемых пород, насыщенных кремнезёмом





• специальные картриджи.




  Картриджи для фильтров отличаются размерами и конструктивными особенностями




Фильтры, в которых очистка воды осуществляется песком, широко распространены. Их главные достоинства:

• доступная цена;


• простая конструкция.

Песчаный фильтр представляет собой герметичную ёмкость с песком, через который циркулирует вода.

Проходя сквозь массив песка, вода очищается и поступает в бассейн

Просеянный кварцевый песок позволяет отфильтровать инородные включения, размер которых составляет более 20 микрон. Учитывая размер оседающих в песчаном массиве механических примесей, эти фильтры применяются исключительно в бассейнах с небольшой площадью, расположенных на дачных территориях и в частных особняках.

Слабая сторона песчаных фильтров — при его засорении возникает необходимость организации обратного тока воды для обеспечения эффективного фильтрования.

Выбирая наполнитель для песчаного фильтра, отдавайте предпочтение стеклянному песку. Он обеспечивает качественную очистку и имеет длительный ресурс эксплуатации (до 5 лет). Можно использовать кварцевый песок, который необходимо менять через 3 года.

Фильтр картриджного типа — это резервуар, в котором находятся сменные картриджи. Они заполнены веществом, способным фильтровать небольшие частицы размером до пяти микрон.

Для замены картриджа достаточно отвинтить крышку фильтра

В качестве наполнителя картриджа применяется уголь, полифосфатная соль и другие специальные вещества. Фильтр легко эксплуатировать, так как его конструкция позволяет быстро заменить картриджи. Приемлемая по сравнению с земляными фильтрами цена картриджных устройств позволяет при небольших затратах поддерживать чистоту воды в частных открытых бассейнах.

Фильтр с земляным наполнителем (диатомитом) обеспечивает самую высокую степень очистки воды и предназначен для использования в резервуарах увеличенного объёма.

Внешне земляной фильтр похож на песочный, но отличается наполнителем

В фильтровальном элементе устройства содержится земляная смесь на основе ископаемых горных пород. Очистка осуществляется при прохождении воды через земляную «подушку». Насыщенный кремнезёмом наполнитель эффективно очищает воду, так как:

• нейтрализует соединения, насыщенные хлором;


• препятствует развитию бактерий и микроорганизмов;


• задерживает тяжёлые металлы;


• не позволяет развиваться водорослям.

Кроме того, вода с повышенным содержанием кремния обладает положительным лечебным эффектом и оздоравливает организм человека.

К недостаткам фильтров с земляной смесью относится высокая цена и повышенная токсичность отработанного наполнителя. Для замены необходимо привлекать специалистов. Это ограничивает широкое применение земляных фильтров.

Рекомендации по выбору материалов и подбору инструментов для создания собственного фильтра

Песочные фильтры широко распространены для очистки небольших частных бассейнов. Для самостоятельного изготовления такого фильтра не потребуются дорогостоящие материалы и специальные инструменты.

Подбор материалов для фильтра

Для изготовления фильтра с песочным наполнителем подготовьте следующие материалы:

• пластмассовую ёмкость вместительностью до 50 литров с круглым отверстием в верхней части;

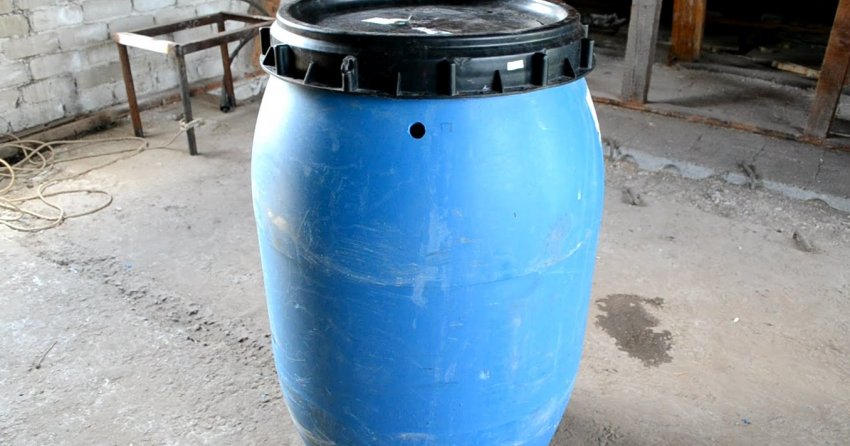

  Для фильтра подойдёт бочка, имеющая крышку





• гибкие гофрированные или резиновые шланги;


• металлические или пластмассовые хомуты;


• переходники (патрубки) для соединения со шлангами;


• фильтровальный элемент для предварительной очистки водной среды;


• манометр для контроля давления в фильтровальной ёмкости;


• заборное устройство с защитной решёткой;


• клей;


• малогабаритный насос с двигателем мощностью до 200 Вт;


• песок, применяемый в качестве наполнителя.

Инструменты, необходимые для работы

Для изготовления фильтра, наполненного песком, потребуются следующие инструменты:

• электрическая дрель со свёрлами;


• пассатижи;


• комплект гаечных ключей;


• ножовка по металлу.

Выполнение расчётов и схемы

Для обеспечения качественной очистки водной среды необходимо предварительно разработать схему подключения фильтра и рассчитать интенсивность циркуляции воды, которая обеспечивается насосом. Можно самостоятельно разработать вариант подключения или использовать типовую схему.

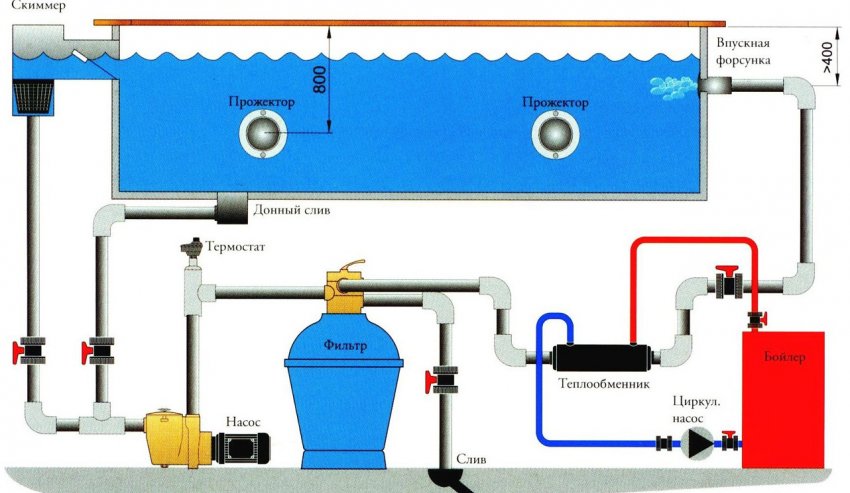

Типовая схема предусматривает подключение необходимого оборудования и коммуникаций

Пропускная способность фильтра, равная производительности насоса, определяется по формуле Q=V/T, где V — ёмкость резервуара, а T — продолжительность цикла водообмена (рекомендуется до 5 часов). При необходимости очистки бассейна с объёмом воды 25 м³ производительность фильтрующей системы составит 5 м³/час (25 м³:5 час=5 м³/час). Если на протяжении суток эксплуатировать фильтровальную установку, то суммарный объём очищенной воды составит 120 м³ (5 м³/час х 24 часа). Это обеспечит требуемую пятикратную очистку воды на протяжении суток.

Выбирая производительность насоса, учитывайте объём бассейна и продолжительность его работы. Для обеспечения в течение дня качественной очистки весь объем воды как минимум трижды должен проциркулировать через фильтрующее устройство. При увеличенном количестве купающихся (более шести человек) рекомендуется производить до пяти циклов водообмена на протяжении дня.

Для небольших бассейнов не всегда целесообразно круглосуточно фильтровать воду. Достаточно ежедневно на протяжении 5–10 часов включать насос. Для этого необходимо правильно подобрать его производительность. Например, если в небольшом каркасном бассейне объёмом 25 м³ насос будет подавать воду на фильтр в течение 10 часов, то для пятикратного водообмена необходимо 5 раз за 10 часов прокачать через фильтр весь объём воды. Итого, 25 м³х5=125 м³. Для выполнения поставленной задачи производительность насоса должна составлять 12,5 м³/час (125 м³:10 час=12,5 м³/час). Это позволит эксплуатировать фильтровальную установку меньшее время, обеспечивая необходимую интенсивность циркуляции для очистки воды от примесей.

Увеличив производительность насоса пропорционально продолжительности работы, можно за меньшее время обеспечить эффективную очистку воды.

Чем больше людей купается в бассейне, тем чаще должен производиться водообмен

Таблица: зависимость времени, необходимого на один цикл водообмена, от параметров и загрузки бассейна

Пошаговое руководство по изготовлению фильтра для бассейна своими руками

Осуществляя изготовление песочного фильтра, руководствуйтесь схемой устройства.

Предварительно разработанная схема фильтра облегчит его изготовление

Изготовление песочного фильтра происходит поэтапно:

1. Просейте песок на сите, обеспечив крупность фракции 0,5–1,4 мм.




   Крупность фракции песка для фильтра определяется размерами ячейки сита





2. Очистите песок от пыли и крупных включений, промыв его тёплой водой.




   Промывка песка для фильтра производится до полной его очистки от пыли





3. Прокипятите в большой ёмкости песок, залитый водой, для удаления бактерий.


4. Просверлите в пластиковой ёмкости отверстия для подключения входной и выводящей магистралей.




   Отверстие для входной магистрали располагается в верхней части бочки





5. Зафиксируйте с помощью клея патрубки для подключения шлангов.




   Клей надёжно герметизирует входящие в фильтр патрубки

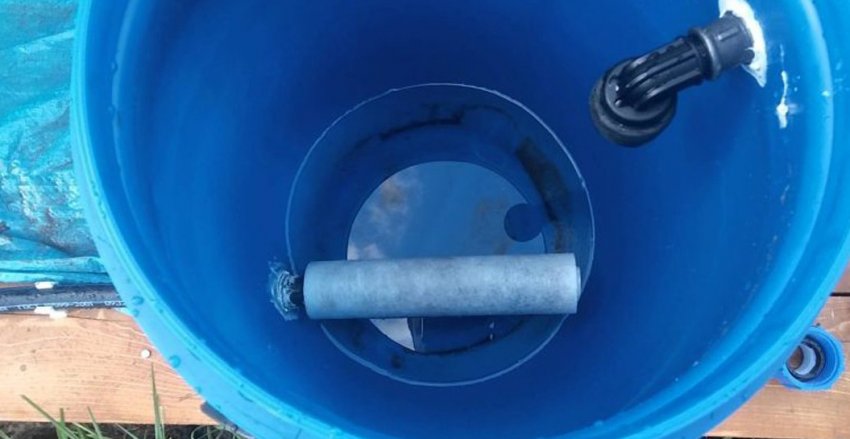

6. Установите защитную решётку и фильтрующий элемент внутри пластикового резервуара.


7. Заполните ёмкость песком, подавая его одновременно с водой.




   Заполнение фильтра песком с водой позволяет уплотнить наполнитель





8. Соедините верхний патрубок фильтра с подающей магистралью.




   Для подключения фильтра удобно использовать гибкий шланг





9. Состыкуйте нижний выход со шлангом, идущим к насосу.


10. Установите манометр, проверьте правильность соединений и жёстко закрепите крышку в верхней части корпуса.

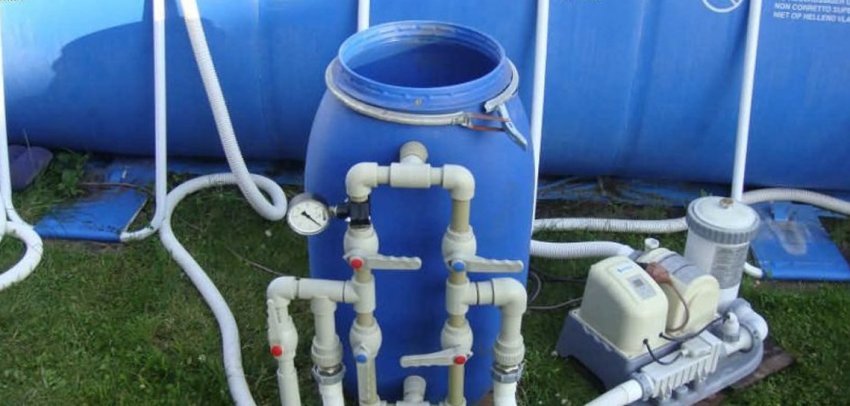

    Все магистрали должны быть подключены согласно схеме




Видео: конструкция самодельного песчаного фильтра

Нюансы эксплуатации

Производя очистку воды самостоятельно изготовленным песочным фильтром, необходимо соблюдать требования безопасности и разобраться со всеми тонкостями его работы. Периодически необходимо выполнять следующие действия:

• контролировать показания манометра, который информирует об изменении давления внутри ёмкости. При возрастании нормального давления от 0,8 до 1,3 бар, устройство нуждается в обратной промывке;


• открывать фильтр при отключённом насосе. Это позволит избежать попадания мелких частиц и грязной воды на слизистую оболочку;


• подключать устройство, соблюдая расстояние один метр до стенок бассейна. Для обслуживания фильтра необходимо обеспечить свободное пространство;


• удалять через полгода эксплуатации известковые отложения внутри фильтра. Применяйте для очистки от извести специальный состав;


• производить замену наполнителя один раз в два года. В процессе эксплуатации песок постепенно твердеет, насыщается грязью и уплотняется, что затрудняет фильтрование;




  Грязный и затвердевший песок не способен обеспечить качественную фильтрацию





• обеспечить максимальное удаление всасывающей и подающей магистралей. Это улучшит циркуляцию воды.

Замена наполнителя

Мероприятия по замене наполнителя выполняйте по следующему алгоритму:

1. Отключите фильтрующее устройство.


2. Откройте крышку фильтра.


3. Извлеките песчаную массу, применяя технический пылесос.


4. Промойте трубы и внутреннее пространство фильтра.


5. Заполните корпус фильтра свежим песком. Насыпьте крупную фракцию на дно, а сверху добавьте мелкий песок.

Можно комбинировать песок с графитовым порошком или углём, что позволит повысить эффективность фильтрования и задержать более мелкие частицы.

Как самостоятельно хлорировать воду в бассейне

Выбор и количество средства для хлорирования зависит от температуры воды и окружающей среды, а также уровня загрязнения бассейна.

Количество хлорсодержащих компонентов возрастает при понижении температуры воды.

Для обеспечения эффективной очистки воды с помощью хлора необходимо проконтролировать значение водородного показателя pH. Целесообразно растворять хлор (согласно рекомендациям производителей хлорсодержащих препаратов) при значении pH более 7 и менее 7,5.

Для правильного хлорирования воды важно контролировать pH

При увеличении водородного показателя возрастает расход хлорирующих составов или таблеток. Это вызывает появление характерного неприятного запаха.

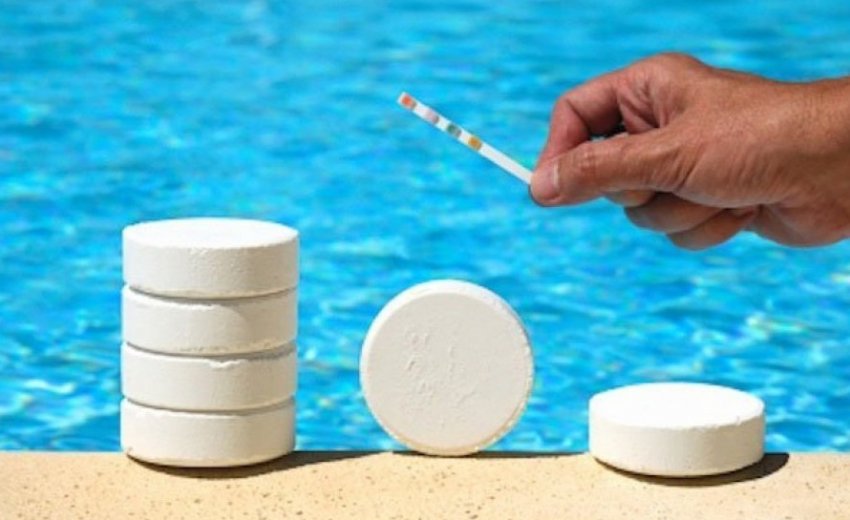

При каждом заполнении бассейна в течение сезона обязательно выполняется шоковая обработка воды с помощью быстрорастворимых препаратов. Спустя месяц, осуществляется повторная дезинфекция. Увеличение концентрации хлора при шоковой обработке позволяет уничтожить микроорганизмы и нейтрализовать развитие водорослей.

После хлорирования фильтр необходимо прочистить и с помощью тестера проконтролировать значение pH. Показателем качества воды, содержащей хлор, является концентрация вещества в интервале 0,3–0,5 мг/л и уровень pH от 7 до 7,5.

Ознакомившись с методами очистки воды, несложно самостоятельно изготовить фильтровальную установку для индивидуального бассейна и обеспечить её правильную эксплуатацию. Используя доступные материалы, с помощью стандартного набора инструментов можно при небольших затратах создать эффективную систему фильтрования и обеспечить соблюдение санитарных требований, предъявляемых к бассейнам.
