Кровля из ондулина


Кровельный материал «Ондулин» — битумно-целлюлозные листы в четырёх расцветках:



  • зелёный ондулин;

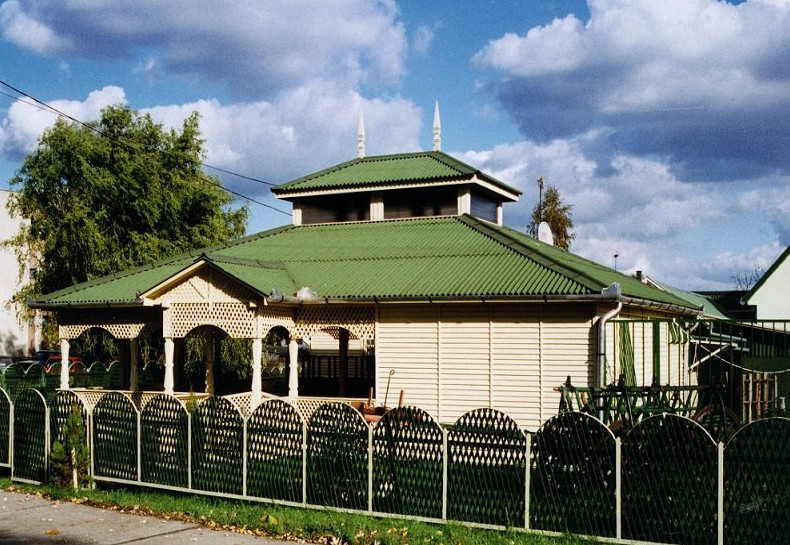

    Необычная по форме крыша из зелёного ондулина создаёт атмосферу тишины и уюта


  • красный;

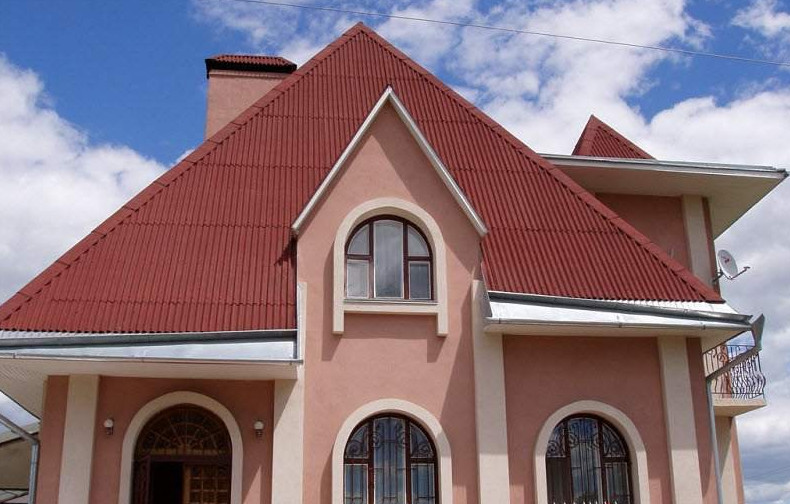

    Дом с розовым фасадом под кровлей из красного ондулина представляет собой красивое сочетание цветовой гаммы и архитектурных форм фасада и крыши


  • чёрный;

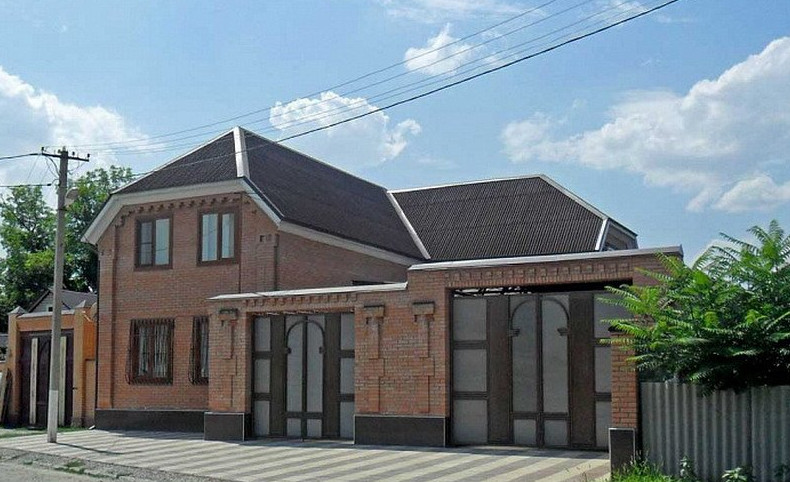

    Чёрный ондулин придаёт крыше строгие формы и позволяет использовать разные окрасы отделочных материалов для сложных архитектурных решений


  • коричневый кровельный настил.

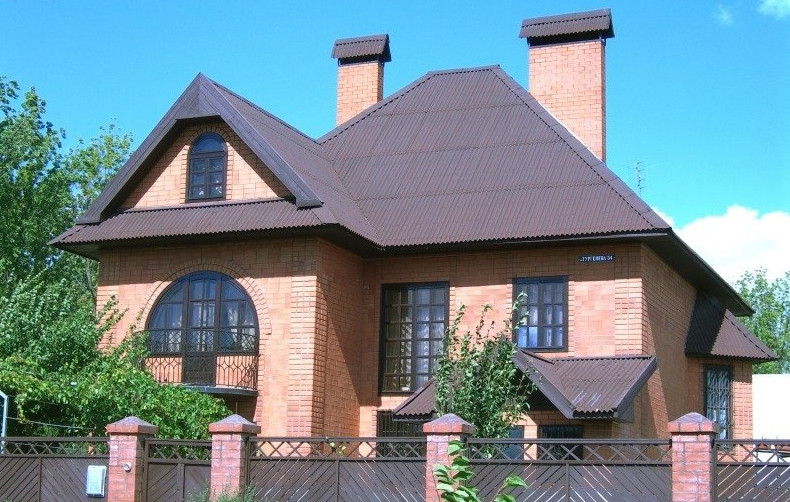

    Коричневая ондулиновая кровля является универсальным вариантом для большинства частных домов



Последняя модная тенденция — укрывать кровлю разными по цвету листами ондулина, располагая их в шахматном порядке, диагонально, продольными или вертикальными полосами. Смотрится такая кровля ярко и весьма оригинально.



Сочетание разных цветов ондулина на одной кровле смотрится очень живописно


Несмотря на то что ондулиновое покрытие считается бюджетным вариантом, оно обладает отличными качествами, которых порой не имеют более дорогие кровельные материалы:



  • ондулиновые листы не деформируются и не трескаются в процессе доставки и монтажа;

  • не образуют конденсата при резких перепадах температур, а значит, есть возможность сэкономить на изоляционных плёнках;

  • имеют небольшой вес, благодаря чему можно выгадать на стропильной системе и монтаже сплошной обрешётки из фанеры и OSB-3 вместо дерева;

  • выдерживают большую нагрузку — в частности, шквальный ветер до 200 км/ч;

  • не боятся кислот, масел и щелочной среды;

  • отличаются прекрасной шумоизоляцией;

  • хорошо противостоят плесени и грибку;

  • не требуют окраски в местах среза и не содержат асбест, что гарантирует экологическую безопасность.


Видео: почему ондулин




При выборе ондулина остерегайтесь подделок — оригинальный материал промаркирован в местах перехлёста листов.



Срок службы ондулинового покрытия — 15 лет. При правильном монтаже кровля из ондулина может продержаться до 35 лет и больше. Мало какое кровельное покрытие из этой ценовой категории может похвастаться таким долголетием. Обычная гарантия на тонкие листовые материалы бюджетного сегмента составляет 5–10 лет.


Видео: пара слов про ондулин



Расчёт материалов для кровли из ондулина


Расчёт кровельных материалов — одна из самых трудных задач для застройщиков. С одной стороны, хочется сэкономить, а с другой — построить надёжное добротное жильё, чтобы оно верой и правдой послужило не только детям, но и внукам, а то и правнукам.


Влияние ондулина на стропильную систему


Основой несущей системы скатной крыши является мауэрлат — деревянный брус, уложенный на верхние края стен. Он связывает крышу дома с самой постройкой, принимает на себя нагрузку несущих и ограждающих элементов крыши и равномерно распределяет её по периметру стен. Поэтому очень важно правильно сделать расчёт мауэрлата, чтобы его параметры соответствовали предельной несущей способностью стен и фундамента.


На размер бруса мауэрлата оказывают влияние следующие факторы:



  • строение крыши и вид стропильной системы;

  • климатические нагрузки в конкретной местности;

  • вес крыши — суммарное значение массы стропильной системы, кровельного пирога, обрешётки и укрывного материала.


Об особенностях конструкции крыши в данной статье говорить не будем. Это отдельная тема. Скажем лишь, что чем замысловатее форма крыши, тем сложнее стропильная система и тем больше в ней различных элементов и креплений. Такая конструкция, как правило, выходит довольно тяжёлой. Соответственно, для мауэрлата потребуются пиломатериалы большего сечения, а значит, строительство обойдётся дороже. Да и тип стропильной системы играет не последнюю роль. Блок из наслонных стропил проще в изготовлении, чем из висячих элементов. Он оказывает меньшую нагрузку на мауэрлат и снижает расходы на возведение крыши.


А вот влияние климатических факторов и веса крыши рассмотрим подробнее.


Таблица: сравнение нагрузок на крышу от покрытия из ондулина и песчано-цементной черепицы




























НагрузкаЦементно-песчаная черепицаОндулин
Вес кровельных материалов, кг/м²503
Вес обрешётки, кг/м²203
Вес стропильной системы, кг/м²2020
Всего, кг/м²9026

Допустим, площадь крыши равна 150 м². Тогда нагрузку на основу можно рассчитать так:



  • для кровли из листов ондулина — 26 кг/м² х 150 м² = 3 900 кг;

  • для кровли из песчано-цементной черепицы — 90 кг/м² х 150 м² = 14 500 кг.


Климатические нагрузки определяют согласно строительным нормативам 2.01.07–85, куда включены:

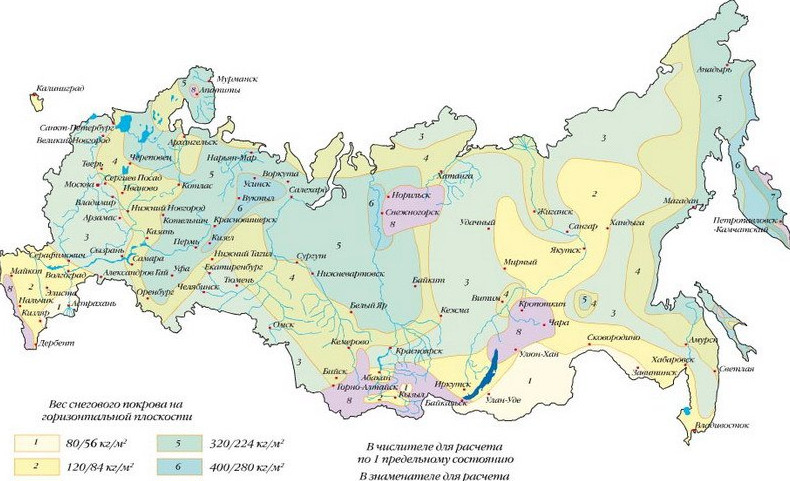

  • снеговые нагрузки по регионам;

    Вся территория России разделена на 8 регионов, в каждом из которых снеговая нагрузка находится в заданных пределах

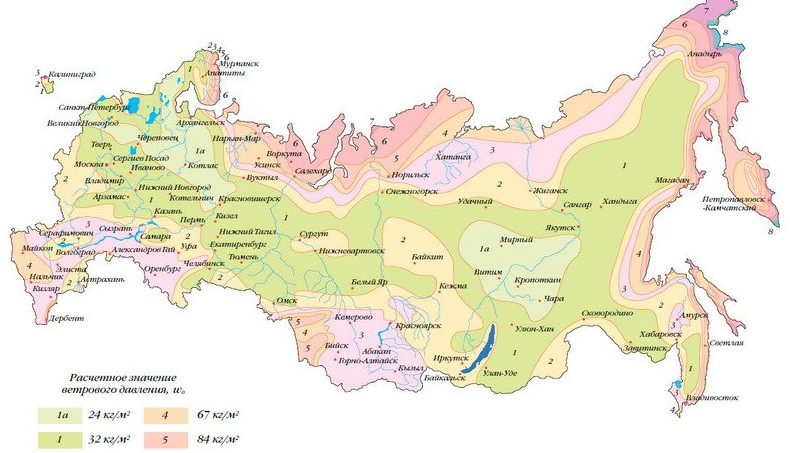

  • ветровые нагрузки.

    Кроме воздействия снегового покрова при возведении кровли необходимо учитывать ветровую нагрузку в регионе строительства



Как пример выберем регион в средней полосе, где снеговая нагрузка составляет 180 кг/м², а ветровая — 32 кг/м².


Тогда полная нагрузка на мауэрлат крыши площадью 150 м² равна:



  • для кровли из листов ондулина — 3 900 кг + (180 кг/м² х 150 м² + 32 кг/м² х 150 м²) = 35 700 кг;

  • для кровли из песчано-цементной черепицы — 14 500 + (180 кг/м² х 150 м² + 32 кг/м² х 150 м²) = 46 300 кг.


То есть использование ондулина как укрывного материала снижает нагрузку почти на 23%. Значит, уменьшается сечение пиломатериалов и, соответственно, стоимость сооружения крыши. Если добавить сюда ещё и невысокую цену самого ондулина, то вывод очевиден: крыша с ондулиновым покрытием — выгодное решение при небольшом строительном бюджете.


К тому же ондулин — очень эффектный и пластичный материал, поэтому им можно укрывать самые фантастические конфигурации кровель. Недаром китайские реставраторы использовали ондулин при реконструкции императорской резиденции. А уж они-то знают толк.



При реставрации имераторского дворца китайские мастера использовали ондулин для покрытия необычных по форме кровель


Расчёт кровельного материала


Прежде чем рассчитывать количество ондулина, нужно провести точные замеры крыши. Их выполняют после установки стропильной системы — скелета крыши. Одновременно проверяют и геометрию будущей кровли, измеряя скаты от угла к углу по диагонали. В случае небольших перекосов недостатки корректируют обрешёткой или доборными деталями.


Рассмотрим на примере, как рассчитать ондулин для кровли. Предположим следующие исходные данные: площадь кровли 150 м², длина конькового бруса 15 м, ендовы — 8 м и фронтона — 5 м. Крыша имеет вентиляционную трубу периметром 1,5 м и угол наклона 30°.


Типовые размеры 10-волнового листа ондулина:



  • ширина 950 мм;

  • длина 2 000 мм;

  • толщина 3 мм;

  • высота волны 36 мм;

  • вес 6 кг.


При таких значениях площадь одного листа равна (0,95 м х 2,00 м) = 1,9 м².



Стандартные листы ондулина имеют длину в 10 волн


Однако листы ондулина монтируются с нахлёстами, размеры которых зависят от покатости скатов:



  1. Если угол наклона кровли до 10°, то на боковые нахлёсты уходит 2 волны, а на вертикальные — 30 см. В таком случае полезная площадь листа будет приблизительно равна 1,3 м²: (0,95 – (2 х 0,095)) х (2 – 0,3) ≈ 1,3.

  2. При обустройстве крыши с покатостью 10–15° полезная площадь одного листа составит примерно 1,5 м², поскольку на боковой нахлёст пойдёт одна волна, а вертикальный будет равен 20 см: (0,95 – 0,095) х (2 – 0,2) ≈ 1,5.

  3. Когда угол наклона более 15°, полезную площадь листа можно округлить до 1,6 м² с учётом того, что боковой нахлест состоит из одной волны, а вертикальный равен 17 см: (0,95 – 0,095) х (2 – 0,17) ≈ 1,6.


Теперь рассчитаем количество листов для покрытия скатов. По нашим исходным данным — 150 м² : 1,6 м² = 93,75 листа. Обычно к итоговому результату добавляют запас в 5% для того, чтобы учесть возможные потери на разрез листов и случайные ошибки. Таким образом, нам понадобится 93,75 х 1,05 = 98,4 ≈ 99 листов.


Если кровля сложной формы, то:



  • её разбивают на геометрические фигуры, считают площадь каждой и суммируют;

  • на запас добавляют как минимум 10–15%.


Кроме того, сложные кровли желательно укрывать ондулиновой черепицей. Она имеет 7 волн вместо 10 и легче в укладке.



Листы ондулиновой черепицы имеют меньше волн и легче укладываются, поэтому их рекомендуется применять на сложных кровлях


Расчёт комплектующих элементов


Обсчитываем количество сопутствующих компонентов исходя из следующих значений:



  1. Коньковые элементы. Стандартная длина 2 м, из которых 0,15 м уходит на нахлёст, поэтому остаётся 1,85 м. Длина нашего конька 15 м, значит, потребуется 15 : 1,85 = 8,1 ≈ 9 штук.

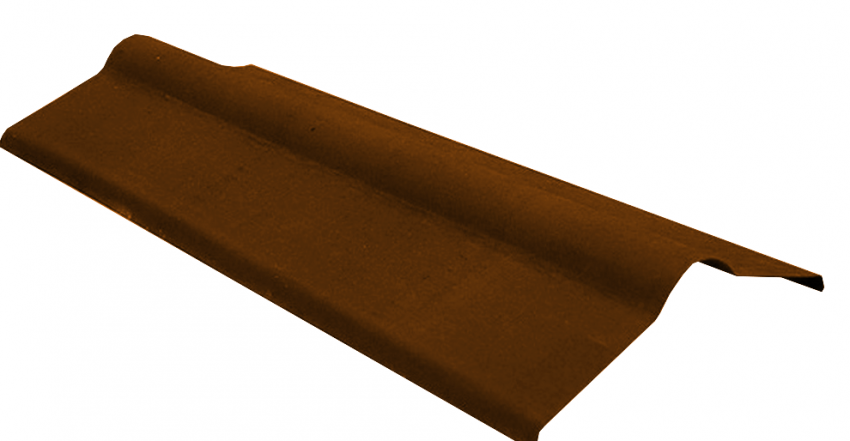

    Коньковый элемент для ондулиновой кровли продаётся отрезками по 2 м


  2. Ендовы. Нормальная длина детали 1,1 м, за вычетом нахлестов по 0,15 м понадобится 8 : (1–0,15) = 8,4 ≈ 9 штук.

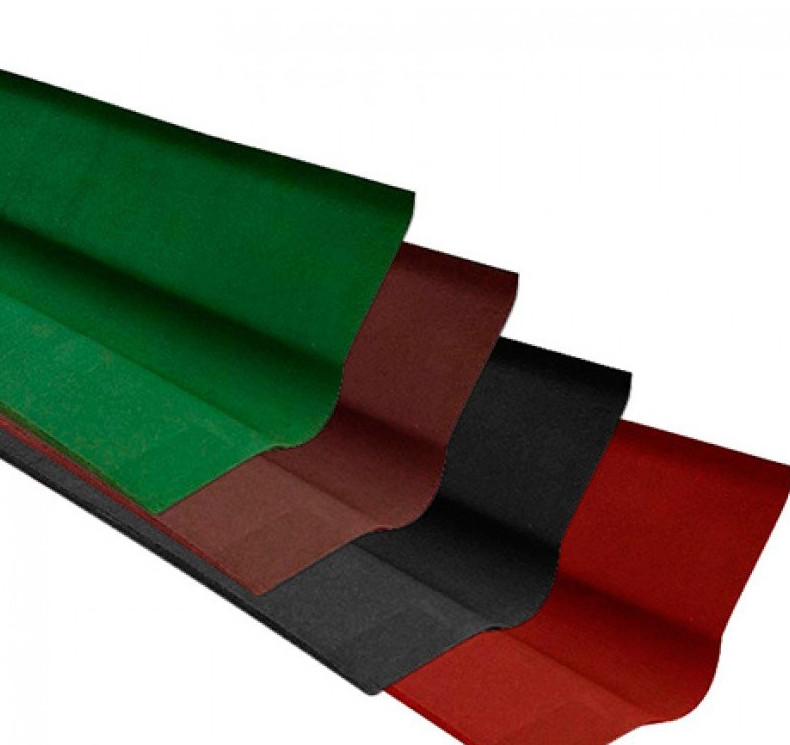

    Декоративно-защитные планки, устанавливаемые на стыке двух скатов — ендовы — выпускаются в цвет основного покрытия и имеют длину 1,1 м


  3. Аналогично рассчитывают щипцовые элементы для отделки фронтонов кровли. Их стандартная длина 0,9 м, а рабочая — 0,75 м (0,15 м уходит на нахлёст). Исходя из этого нам придётся докупить 5 м : (0,9 — 0,15 м) = 6,7 ≈ 7 штук.

    Щипцовые элементы защищают листы ондулина на краю фронтона и имеют длину 0,9 м


  4. Покрывающий фартук и герметизирующая лента. Фартук имеет полную длину 94 см, за вычетом нахлёстов получается 84,5 см. То есть для вентиляционной трубы с периметром 1,5 м, как в нашем примере, достаточно приобрести 2 фартука (1,5 : 0,845) и одну ленту длиной 2,5 м (средняя длина).

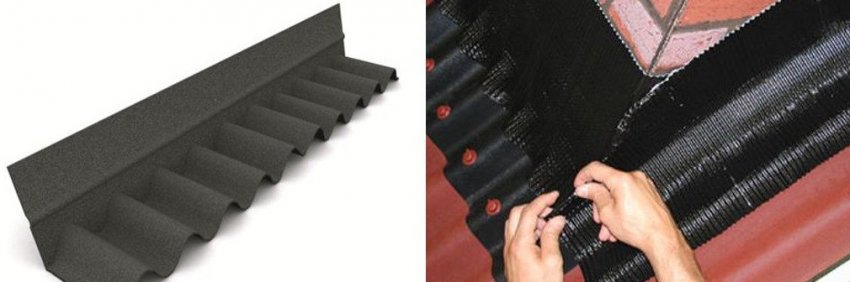

    Покрывающий фартук устанавливается в месте стыка кровли с дымоходом и закрывается сверху герметизирующей лентой


  5. Кровельные гвозди расходуются по 20 штук на 1 лист. Изготовители ондулина советуют подсчитывать гвозди по формуле: D = N х 20 + Lk х 20 + Lf х 4 + Lp х 10, где D — количество гвоздей, N — количество листов, Lk, Lf, Lp — длины конька, фронтона и примыканий к стене соответственно. Применив данную формулу к нашим исходным данным, получаем (99 х 20) + (9 х 2 х 20) + (7 х 0,9 х 4) + (2 х 0,94 х 10) = 2 384 штуки. Прибавляем запас в 5%, получаем 2 500 штук.

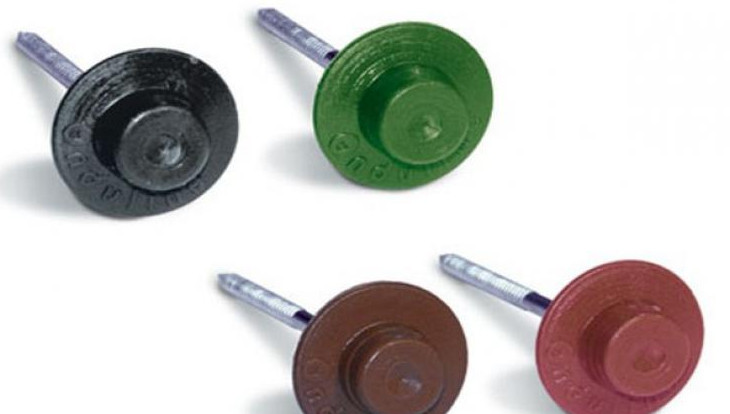

    Листы ондулина крепятся к обрешётке при помощи специальных кровельных гвоздей



Подводим итог. Для укрытия ондулином кровли площадью 150 м² потребуется:



  • 99 листов укрывного материала;

  • 2 500 гвоздей;

  • 9 коньковых элементов;

  • 9 планок ендовы;

  • 7 щипцовых элементов;

  • 2 фартука;

  • 1 герметизирующая лента.


Видео: ондулин за и против



Укладка ондулина на крышу своими руками


Рассмотрим монтаж ондулина на примере реконструкции шиферной кровли, прослужившей 25 лет. Прежнее покрытие демонтироваться не будет.



  1. Старое кровельное полотно зачищают от грязи любым удобным способом.

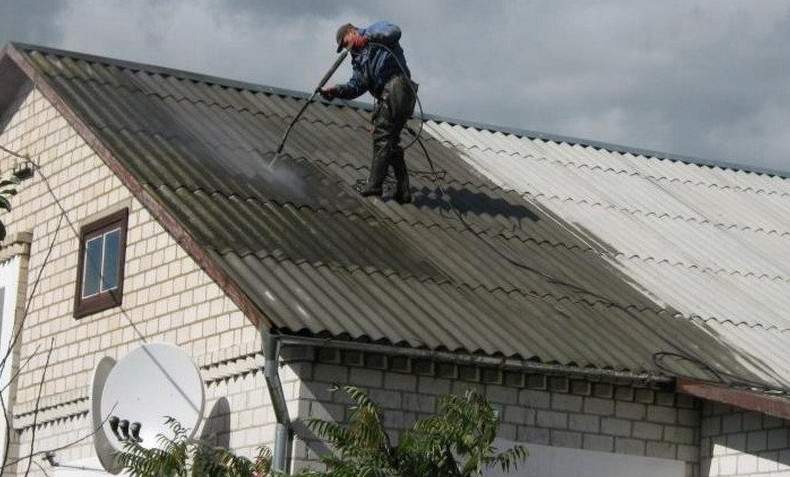

    Перед укладкой ондулина на старую кровлю прежнее покрытие тщательно очищают от мусора любым доступным способом, например мойкой под давлением


  2. Проверяют геометрию скатов.

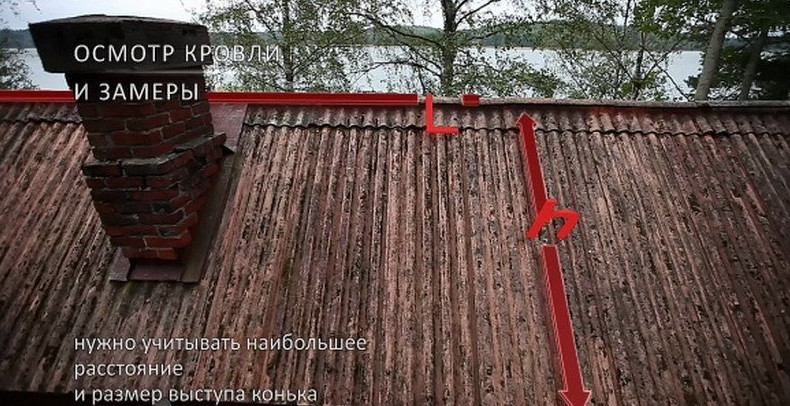

    Перед укладкой нового покрытия обязательно нужно замерить кровлю и проверить её геометрию, чтобы вовремя откорректировать несоответствия


  3. На конце брусьев обрешётки делают запилы по профилю конькового хребта.

  4. Укладывают продольные линии обрешётки — через 4 волны старого шифера и закрепляют в каждой пятой волне саморезами длиной 80 мм. Первыми монтируют крайние брусья.

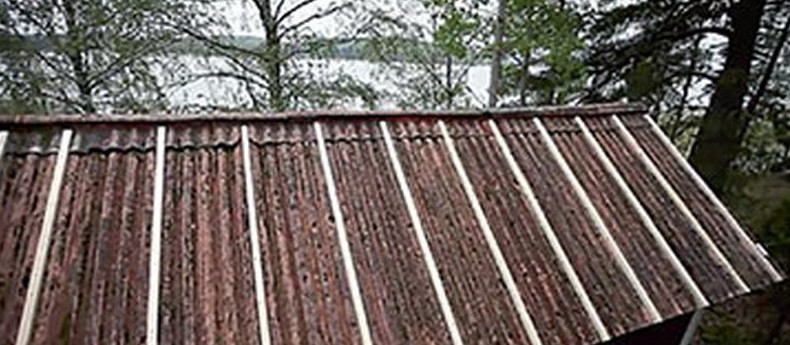

    Продольные бруски крепят между волнами старого шифера с учётом их высоты


  5. Настилают поперечные брусья с определённым шагом, указанным в инструкции приобретённого материала. При укладке на старое покрытие в поперечных брусьях, проходящих в местах нахлёста шиферных листов, вырезают небольшое углубление. Это делается для того, чтобы все звенья обрешётки находились в одной плоскости.

  6. Натягивают вдоль карнизного края бечёвку на расстоянии 70 мм от стен для выравнивания нижнего яруса листов и начинают монтаж ондулина с противоположной направлению ветра стороны.

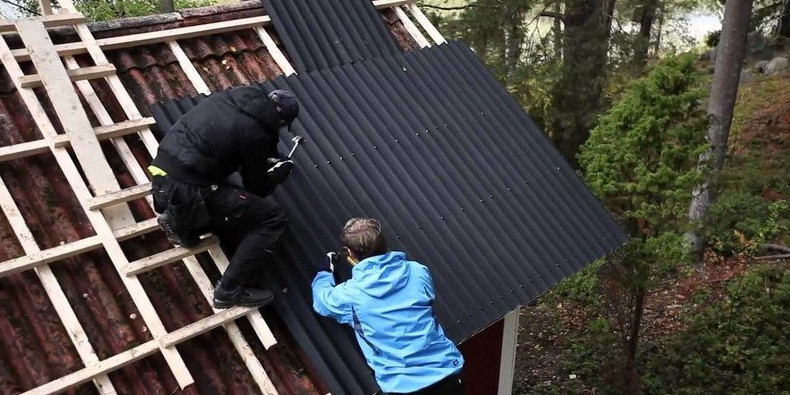

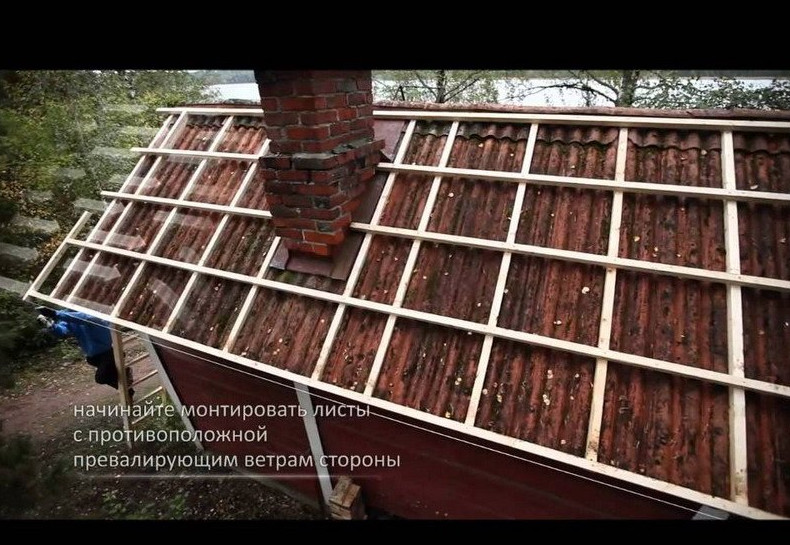

    На готовую обрешётку монтируют ондулин, начиная укладку листов с подветренной стороны


  7. Очень важно правильно уложить первый лист вдоль сигнальной бечёвки — нижний конец листа должен соприкасаться с протянутой лентой и выступать сбоку крыши на 1 волну. По первому листу ориентируются с укладкой остальных.

    Перед началом укладки по нижнему краю кровли протягивают шпагат, по которому будет выравниваться первый ряд листов ондулина


  8. Забивают первые 4 гвоздя по углам. Гвозди используют специальные, предназначенные именно для ондулина. Они оснащены резиновыми шайбами, что обеспечивает максимальную герметичность крепления.

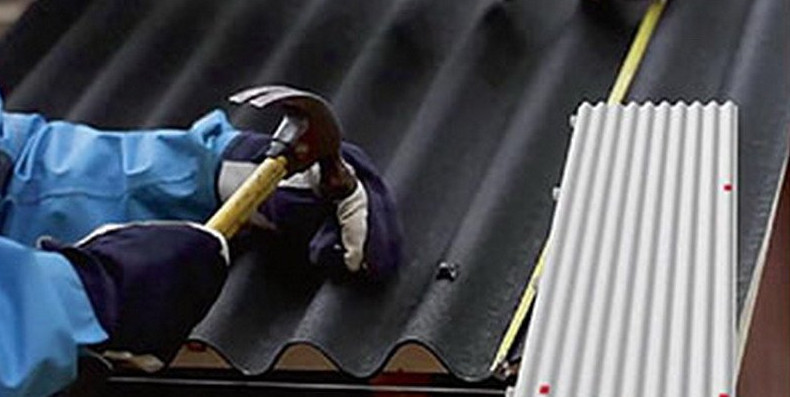

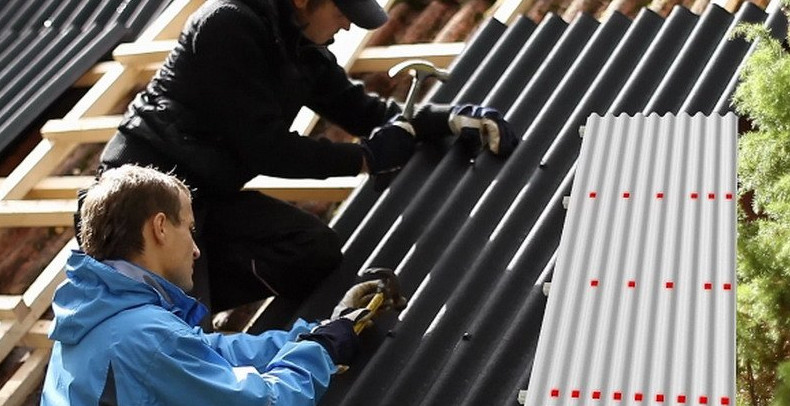

    Вначале лист ондулина фиксируют четырьмя гвоздями по гребням крайних волн, оставляя одну волну на нахлёст


  9. Остальные гвозди забивают поверх волны по схеме согласно приложенной инструкции — по нижнему краю листа в каждую волну, а посередине и вверху — согласно углу крутизны скатов.

    Каждый лист ондулина закрепляют к обрешётке по схеме, используя строго 20 специальных гвоздей с резиновой прокладкой под шляпкой


  10. Укладывают остальные листы с продольными и поперечными нахлёстами в соответствии с уклоном кровли.

  11. В местах прохода труб, мансардных окон и прочих примыканий вырезают отверстия по контуру проходного элемента и укладывают листы ондулина как можно плотнее к его краям, оставляя зазор между трубами и листами в 0,5 см. Прикрепляют фартук и герметизируют его специальной лентой для защиты от проникновения влаги.

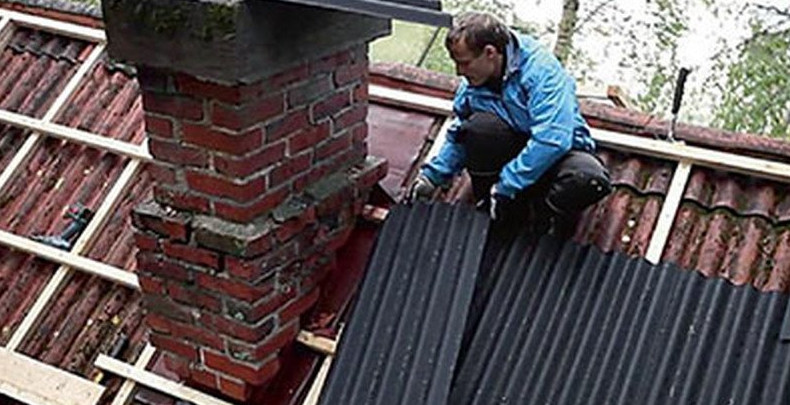

    Возле печных труб, окон и вентиляционных выходов листы ондулина укладывают как можно плотнее к местам примыканий


  12. После полной укладки ондулина приступают к монтажу конька, начиная с противоположной направлению ветра стороны, как и при основной укладке листов. Стандартный нахлёст коньковых элементов составляет 0,15 м. Фиксируют их гвоздями, забивая в каждую волну листа и отступив от кромки 5 см.

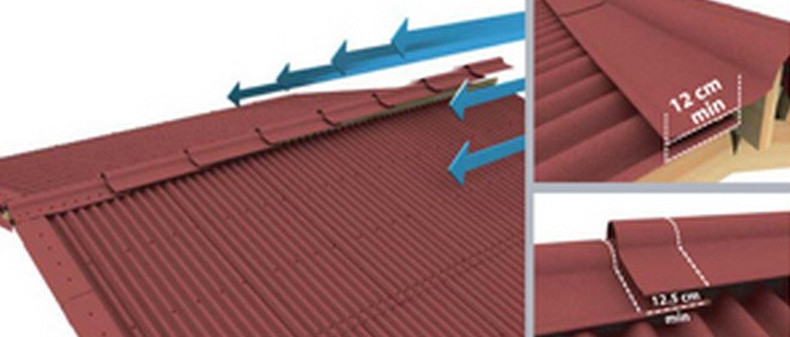

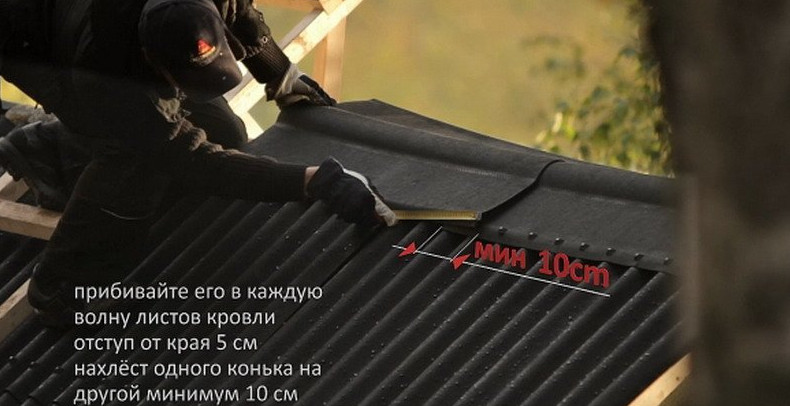

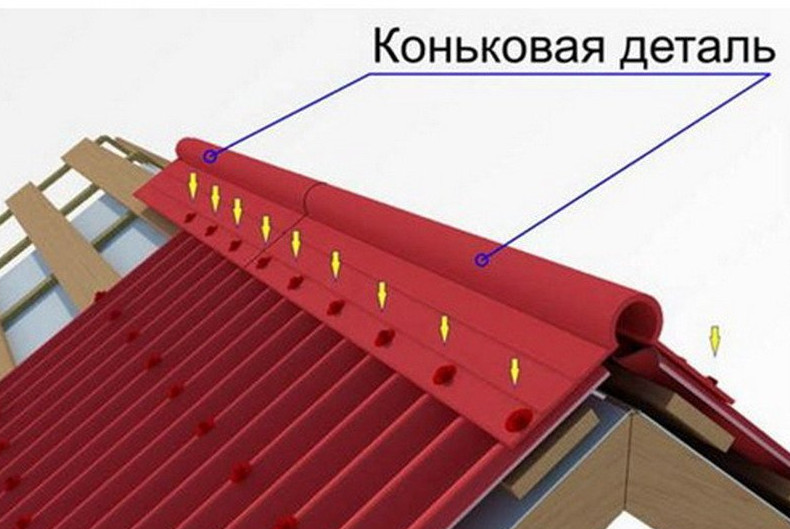

    Коньковые элементы на кровле из ондулина монтируют с нахлёстом и фиксируют гвоздями по гребню каждой волны основного укрывного материала

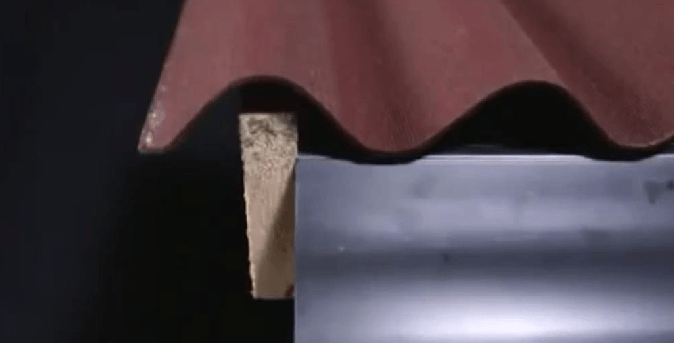

  13. Монтируют ветровые доски к торцам поперечной обрешётки, срезая их в области конька под углом покатости кровли.

  14. Крепят ветровые карнизные планки к нижнему горизонтальному бруску обрешётки.


Монтаж кровли закончен. Крыша дома получила новую жизнь. При этом площадь новой кровли должна быть больше прежней и полностью её скрывать.



Чёрный ондулин является достойной заменой отработавшему свой срок шиферу и создаёт лаконичную цветовую гамму для компактного загородного домика


Такой способ монтажа ондулина является правильным, обеспечивающим прочность кровли и долголетие.


Видео: монтаж ондулина и аксессуаров



Монтаж новой кровли

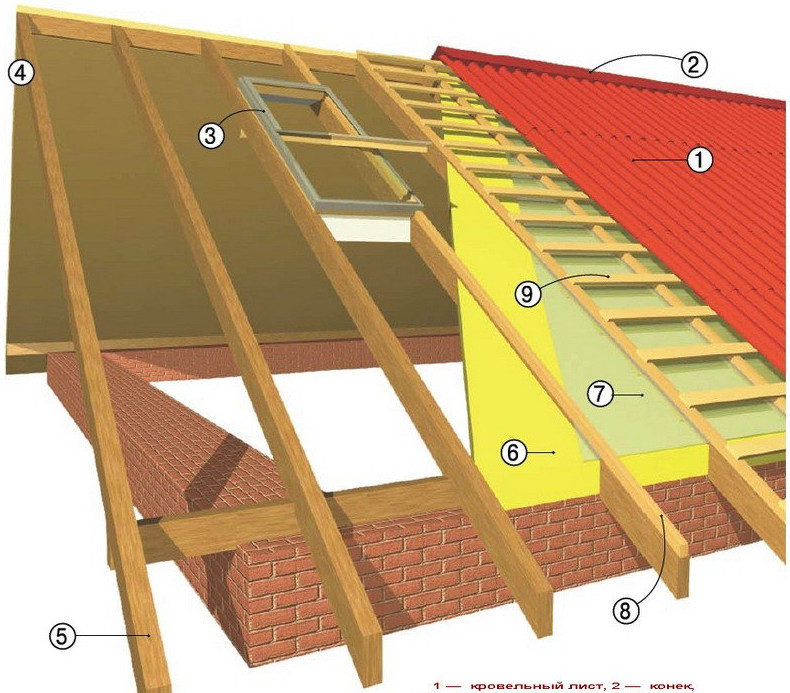

Монтаж новой кровли проходит по аналогичной схеме. Но если при укладке ондулина на старую кровлю из кровельного пирога присутствовала лишь разреженная обрешётка, набитая поверх старого покрытия, то при монтаже кровли с нуля нужно укладывать все необходимые слои:



  • подшивку потолка;

  • пароизоляцию;

  • утеплитель, проложенный между стропильными ногами;

  • гидроизоляцию;

  • контробрешётку и пошаговую обрешётку или сплошную обрешётку при малой покатости кровли;

  • кровельный материал.

    При укладке ондулина на новую кровлю нужно выполнить монтаж стандартного кровельного пирога с устройством всех необходимых вентзазоров



Чтобы кровля из ондулина прослужила долго, не требовала ремонта и замены отдельных участков, следует:



  • строго следовать инструкции по монтажу;

    Инструкция по монтажу ондулиновых листов содержит подробное описание всех необходимых операций со схемами укладки материалов и мест расположения крепёжных элементов


  • использовать для крепления одного листа 20 специально предназначенных гвоздей;

  • не растягивать гофрированные листы ондулина вдоль обрешётки — листы должны ложиться легко и свободно, как предусмотрено их размерами.


Видео: ошибки при монтаже ондулина



Крепление ондулина на крыше


Для крепления ондулина используют специальные гвозди — строго 20 штук на 1 лист. Вначале делают черновую фиксацию листа четырьмя гвоздями, вбивая их по краям сверху и снизу. Окончательно крепят листы соответственно углу наклона кровли:



  1. При малой покатости в нижнем ряду гвозди вбивают в гребень каждой волны, во втором и третьем рядах — через волну.

  2. При уклоне скатов 10–15° нижний ряд крепится так же — в гребень каждой волны, второй ряд — через две волны, третий ряд — через одну, четвёртый — снова через две.

  3. При угле наклона свыше 15° в нижнем ряду гвозди опять забивают в каждую волну, в среднем ряду — в три волны подряд, а в следующих двух — через волну.

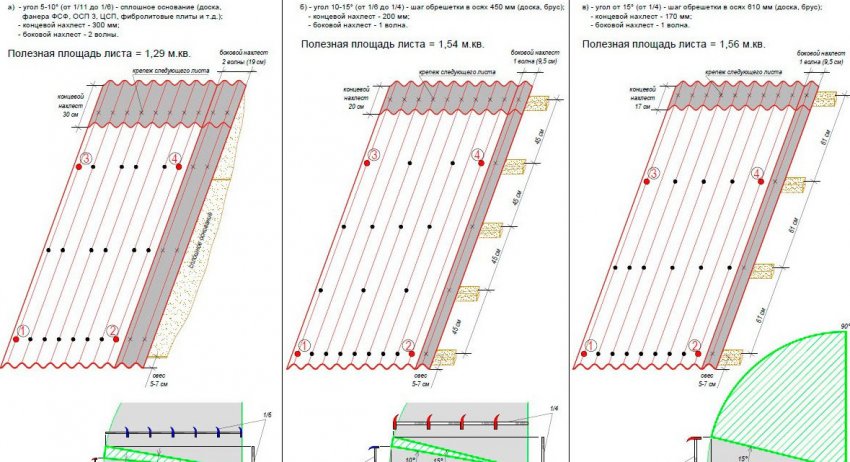

Расположение крепёжных элементов для фиксации листов ондулина зависит от угла наклона кровли


Некоторые технологические стандарты крепления ондулина на кровле, которых нужно придерживаться



  1. Разметку для резки листов наносят цветными мелками или карандашами.

  2. Нарезают листы ондулина обыкновенной пилой-ножовкой, периодически смачивая её в обычной воде для очистки зубьев. Можно перед работой нанести тонкий слой силиконовой смазки с обеих сторон ножовочного полотна. Ускорить раскрой листов поможет электролобзик.

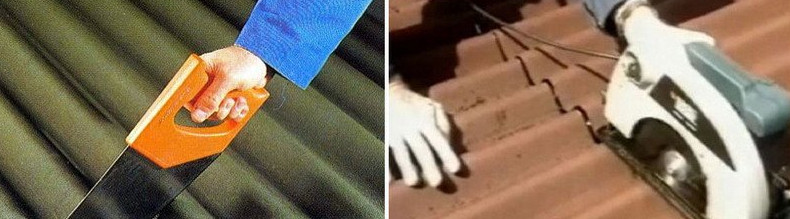

    При резке листов используют пилу-ножовку или электролобзик, с которым работать легче и быстрее


  3. Перед нарезкой стоит провести острым ножом несколько раз по линии планируемого среза.

  4. Листы покрытия с маркировкой «Ондулин Smart» и «Ондулин DIY» имеют готовую разметку для забивания гвоздей. Однако она рассчитана для кровель с уклоном от 15°. В остальных случаях нужно следовать схеме, описанной выше.

  5. Гвозди забиваются строго на гребне волны перпендикулярно плоскости кровли. Никакие отклонения недопустимы, поскольку это чревато возможными протеканиями в местах крепления и порчей всей кровли или её части со временем.

  6. Следует соизмерять силу удара — шляпка гвоздя должна плотно прижаться к поверхности листа, но не вдавливаться в него. Любая попытка вынуть деформированный гвоздь закончится деформацией листа, который придётся менять.

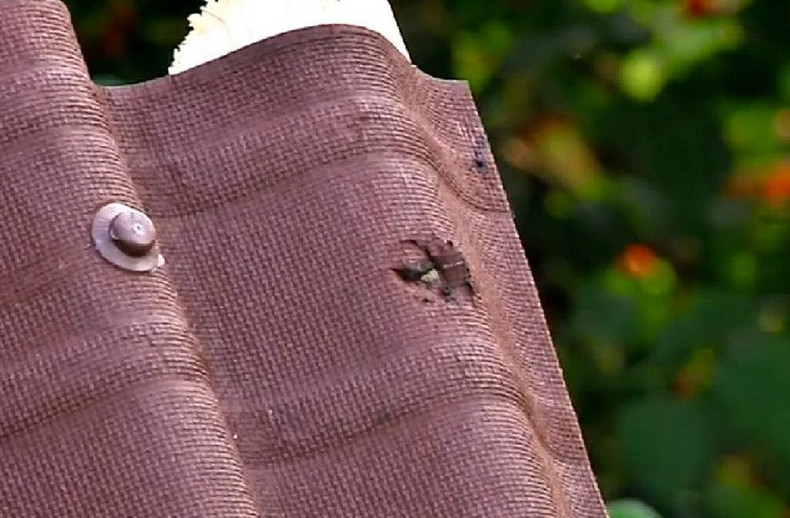

    Неправильно забитый гвоздь испортит полотно в месте крепления — в результате придётся менять весь лист


  7. Если в начале каждого ряда укладывать целый лист, будут возникать узлы пересечения четырёх углов, что в целом выглядит не слишком привлекательно. Поэтому кровельщики рекомендуют делать укладку ондулина со смещением на ½ ширины листа. Получаются аккуратные красивые швы, гораздо более надёжные в плане герметичности.

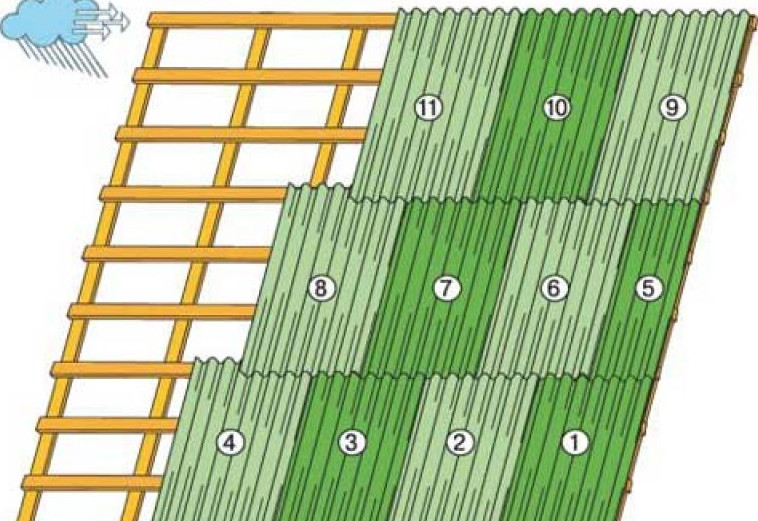

    Для того чтобы избежать образования мест пересечения четырёх листов, лучше начинать каждый второй ряд с половины листа


  8. Ни в коем случае нельзя растягивать листы, желая сэкономить. Поскольку растянутые листы при температурных перепадах пойдут волнами, а шляпка гвоздя образует дырку в месте крепления, такое покрытие нужно будет очень скоро менять.

  9. Перемещаться по настилу из ондулина можно лишь в мягкой обуви, наступая поперёк листа на гребни волн.

  10. Крепление листов к металлической обрешётке делают с помощью саморезов и дрели. При этом нужно точно рассчитывать силу затягивания — шляпка саморезов должна плотно прилегать к листу, как и при креплении к обрешётке из дерева.

  11. Для герметизации лучше использовать самоклеящуюся ленту «Ондуфлеш», которая специально разработана для этой цели.

    Все места стыков нужно обрабатывать лентой «Ондуфлеш», специально разработанной для работы по ондулину



Видео: устройство кровли из ондулина


Особенности монтажа элементов кровли ондулин


При обустройстве любой кровли важно не допустить протечек в местах примыканий к вертикальным сооружениям — всевозможным навесам, крышам пристроенных террас, веранд и т. д. Именно здесь образуются труднодоступные и самые уязвимые места. Существует два вида стыковки кровли к вертикальным конструкциям — угловое примыкание и боковое.


Укладка ондулина с угловым примыканием



  1. Монтируют обрешётку с определённым шагом. В местах примыканий набивают сплошную обрешётку шириной 250–300 мм.

  2. Укладывают ондулиновые листы и крепят согласно инструкции.

  3. Прокладывают ендову по длине волн ондулина начиная от угла стены (кромки карниза) снизу вверх с нахлёстом 150 мм. Крепят гвоздями к обрешётке через 200–300 мм по гребням волн нижележащего листа. Непосредственно в местах примыканий фиксируют саморезами с пресс-шайбами.

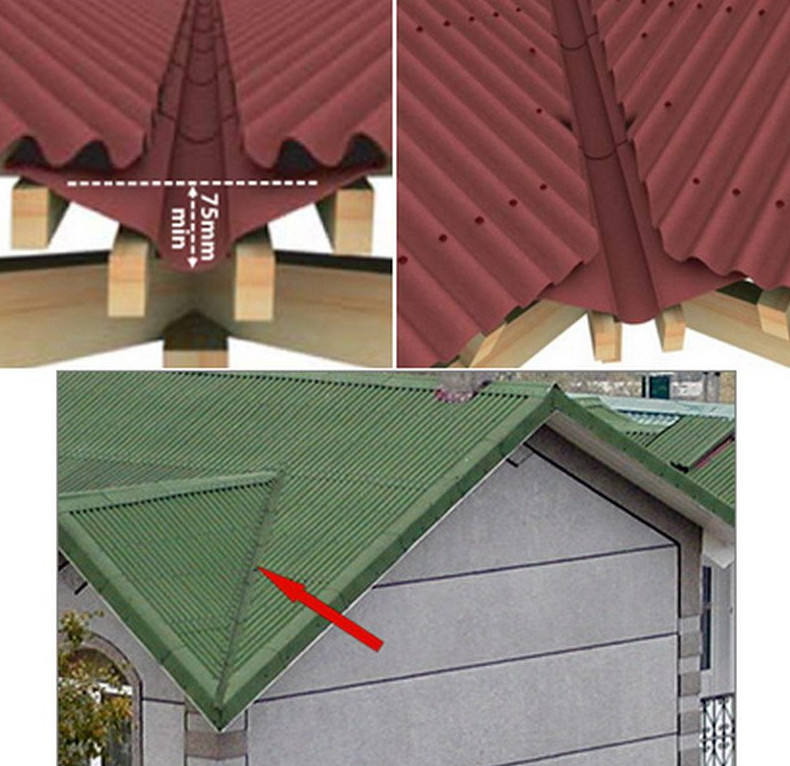

    Планки ендовы укладывают с нахлёстом 150 мм и крепят кровельными саморезами


  4. Аналогично монтируют ендову поперёк волн ондулина, начиная от внутреннего угла стены дома.

  5. В промежуток между ендовой и ондулином помещают многоцелевой заполнитель, а места нахлёстов и стыки ендов герметизируют самоклеящейся лентой, прижимая её к стенам металлическими рейками.


Укладка ондулина с боковым примыканием происходит таким же образом, только без прокладки ендовы поперёк волн ондулина.


Видео: оформление примыканий к печной трубе


Монтаж доборных элементов


При обустройстве кровли из ондулина самостоятельно нужно знать, как монтируются основные доборные кровельные элементы:



  1. Проходные элементы для ондулина используют в местах вывода дымоходных и вентиляционных труб. Их устанавливают на листы укрывного материала, уложенные вокруг, и крепят нижнюю часть саморезами к обрешётке по каждому гребню.

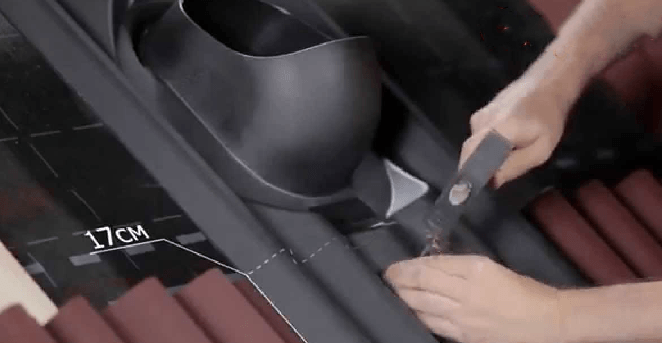

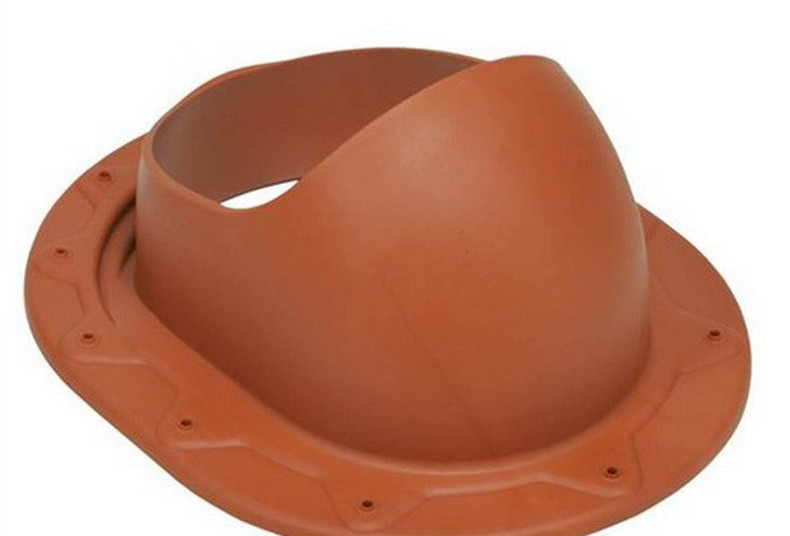

    Проходные элементы используются в местах прохода через кровлю дымовых и вентиляционных каналов

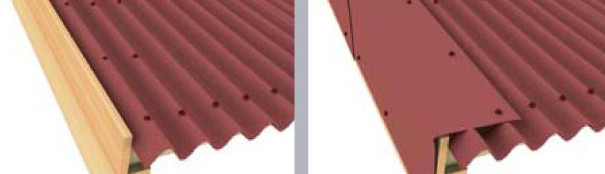

  2. Щипцовые элементы для ондулина служат для декоративного оформления и защиты от протекания рёбер кровли. Их можно изготовить самостоятельно из ондулина, поскольку это гибкий материал. Выступающую часть подгибают и закрепляют на саморезы к ветровой планке. Но делать это можно лишь при плюсовой уличной температуре. В противном случае рекомендуется использовать готовые щипцовые элементы, которые монтируют на кровле с нахлёстом в 15 см, используя 12 саморезов на один элемент.

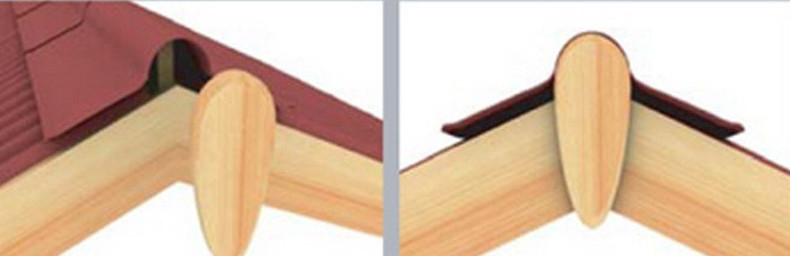

    Обычно шипцовые элементы берут в тон кровельному покрытию, но последние модные тенденции предлагают использование щипцов, отличных по цвету с основным кровельным материалом, что придаёт оригинальность и подчёркивает геометрию кровли


  3. Коньковые элементы для ондулина устанавливают при укладке конькового хребта после монтажа всего укрывного настила. Их крепят с обязательным вентиляционным зазором, начиная с противоположной ветровому потоку стороны. Используют для крепления гвозди или саморезы, вбивая (вкручивая) их в каждый гребень волны основного укрывного материала.

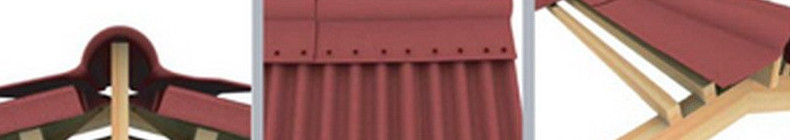

    Коньковые детали предназначены для оформления конька крыши — верхнего горизонтального ребра, образованного соединением двух кровельных скатов



Видео: монтаж щипца ондулин


Вывод трубы через крышу из ондулина


Узлы прохода дымовых и вентиляционных каналов нередко являются факторами риска, поэтому нуждаются в правильном их устройстве для защиты подкровельного пространства от протечек.

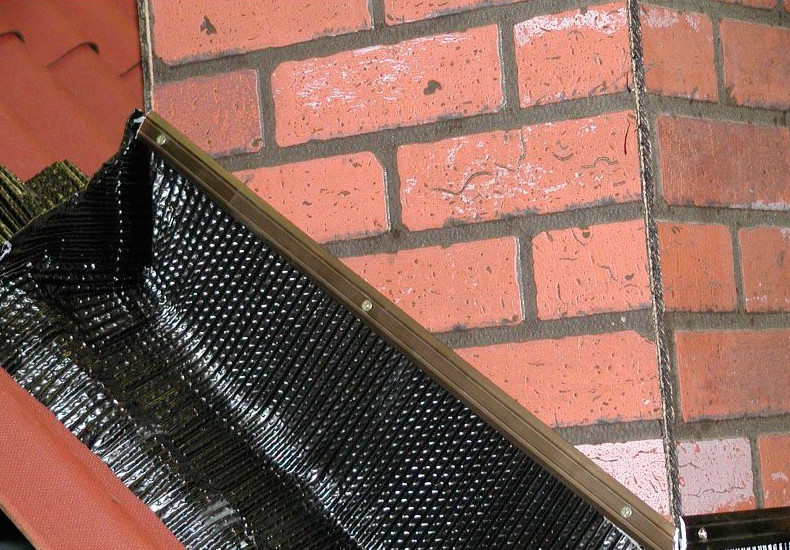

Фартук из ондулина крепят к обрешетке гвоздями, а к стенам трубы — кровельной лентой «Ондуфлеш-супер»


Кровля из ондулина оснащается вентиляционными трубами, основа которых имеет профиль основного укрывного материала. Это позволяет упростить монтаж и предельно герметизировать проходные узлы.


Проходной элемент монтируют следующим способом:



  1. Укладывают листы покрытия до места выхода трубы.

  2. Устанавливают проходной элемент с торцевым нахлестом 17 см.

  3. Фиксируют по каждой волне помимо крайних.

    Проходной элемент устанавливают с вертикальным нахлёстом в 17 см и закрепляют во всех волнах, кроме крайних, оставляя их для нахлёста


  4. Укладывают ондулиновые листы по бокам с нахлёстом на основание проходного элемента в одну волну. Аккуратно обрезают и закрепляют.

  5. Собирают вентиляционную трубу, прикрепив зонт-отражатель, который защищает от осадков и увеличивает тягу.

  6. Устанавливают собранную трубу в проходной компонент и закрепляют по углам на четыре самореза.


После установки и крепления трубы продолжают укладку ондулина.


Видео: монтаж вентиляционной трубы


Установка конька из ондулина


Кровельный конёк — один из элементов системы, устанавливаемый на хребтах крыши и её изломах. Он обеспечивает вентиляцию подкровельного пространства и защищает его от попадания влаги. Устанавливается конёк на кровлю из ондулина очень просто:



  1. Параллельно хребту в верхних частях скатов прокладывают по 2 бруска с обеих сторон. Они будут основой для крепления конька.

    Для крепления конька необходимы дополнительные бруски обрешётки для более прочного крепления доборных элементов


  2. Монтируют конёк, начиная с противоположного преобладающим ветрам края с учётом нахлестов — торцевого в 15 см и бокового в 12,5 см. Закрепляют на гребне каждой волны основного покрытия.

    Полукруглые коньковые элементы устанавливают с нахлёстом в 15 см, начиная с противоположной ветру стороны


  3. Края конька можно оформить фигурным деревянным брусочком.

    Края конькового хребта вместо традиционных заглушек можно закрыть деревянными фигурными элементами



Видео: монтаж конька на кровле из ондулина


Установка водостоков на крышу из ондулина


Водосточная система — неотделимая часть кровельной конструкции дома. Её отсутствие приведёт к намоканию стен, разрушению цоколя и фундамента. Поэтому сразу же после укладки ондулина нужно приступить к обустройству водостока. Размеры желобов и водосточных труб зависят от площади скатов:



  • для площади в 60–100 м² необходимы желоба Ø 11,5 см и трубы Ø 8,7 см;

  • для кровли в 80–130 м² потребуются желоба Ø 12,5 см и трубы Ø 11 см;

  • при площади скатов 120–200 м² устанавливают желоба Ø 15 см и две трубы с Ø 8,7 см;

  • на площадь 160–220 м² придётся купить желоба Ø 15 см и две водосточные трубы с Ø 11 см.



На одну трубу в водосточной системе должно приходиться не более десяти погонных метров желобов.




  1. На лобовую доску закрепляют держатели водостока с таким расчётом, чтобы карнизный свес перекрывал на ⅓ диаметр жёлоба.

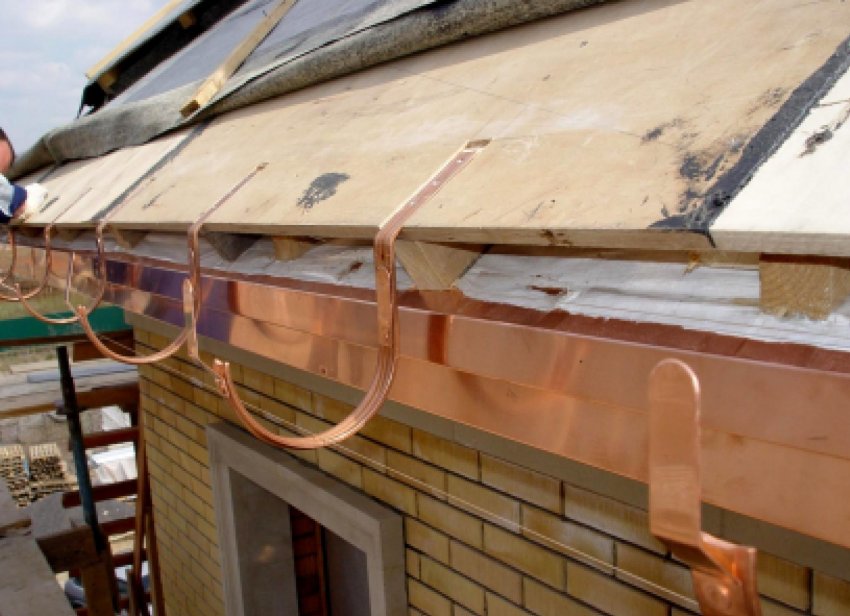

    В зависимости от конструкции кровли кронштейны под желоба крепятся к лобовой доске или непосредственно к обрешётке


  2. Начинают установку кронштейнов с самого отдалённого от водосточной трубы. Внешний край жёлоба должен быть ниже линии ската на 1–2 см. Для этого прокладывают деревянную метровую рейку, которая обозначит линию ската и, монтируя кронштейны, ориентируются по ней.

  3. Вторым монтируют кронштейн у самой водосточной трубы. Он определит угол наклона — в среднем 3–5 мм на каждый метр погонный желобов.

  4. Замеряют расстояние между первым и вторым кронштейнами и отмечают места крепления остальных кронштейнов, соблюдая уклон (30–50 мм на 10 погонных метров желобов).

  5. Натягивают шнур и строго по нему в намеченных местах монтируют остальные держатели.

  6. Собирают и устанавливают все звенья водосточной системы.

    Водосточные желоба нужно устанавливать так, чтобы кровельный скат перекрывал их на 1/3 диаметра



Ондулин, как и любой другой строительный материал, вызывает массу вопросов и споров. Причём нередко можно услышать совершенно противоположные мнения. У кого-то ондулин потерял товарный вид через 2–3 года, а некоторых радует десятки лет. Тут впору сказать лишь одно — следите за правильностью монтажа и выполняйте нехитрую инструкцию по эксплуатации. И тогда кровля из ондулина прослужит десятилетиями, сохраняя свою красоту и прочностные характеристики.


{full-story limit="10000"}
Ctrl
Enter
Заметили ошЫбку?
Выделите текст и нажмите Ctrl+Enter
Мы в
Комментарии
Минимальная длина комментария - 50 знаков. комментарии модерируются
Комментариев еще нет. Вы можете стать первым!
Кликните на изображение чтобы обновить код, если он неразборчив

Смотрите также
интересные публикации
