В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент — модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

#i-2

#i-3

#i-4

#i-5

#i-6

#i-7

#i-8

#i-9

#i-10

#i-11

Виды обрешётки под мягкую кровлю

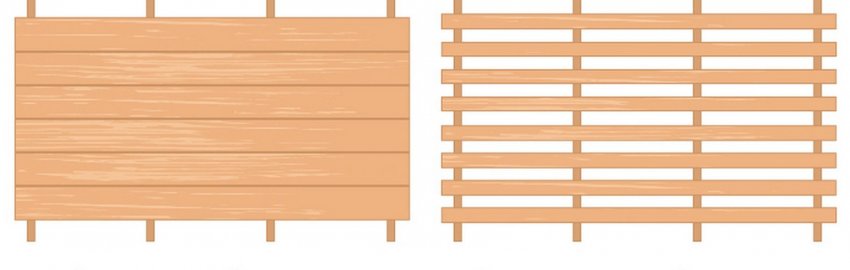

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая — это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

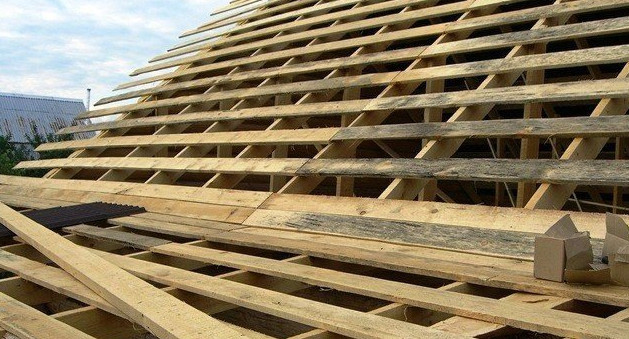

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

ФК, которую рекомендуется использовать только для отделки внутренних помещений.

ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

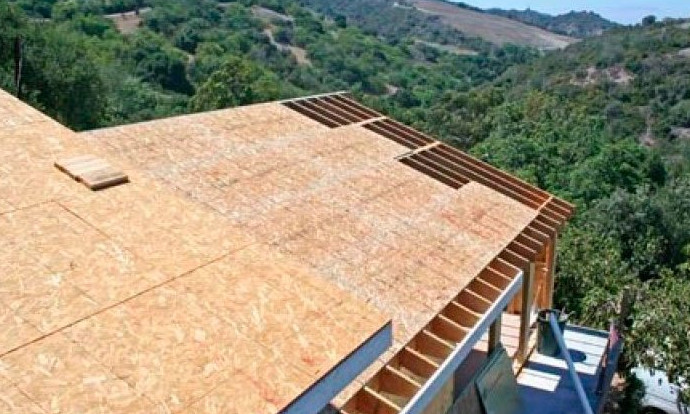

Материалы из категории мягкой кровли можно укладывать только на сплошную обрешётку, в качестве которой используются фанера, плиты ОСП или калиброванные доски

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё — сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

При наклоне ската 5–10° можно использовать однослойный настил.

В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.

Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот. Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Шаг обрешётки, мм	Толщина досок, мм	Толщина фанеры, мм	Толщина плит ОСП, мм
300	20	9	9
600	25	12	12
900	30	21	21

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².

Общая площадь, которую требуется покрыть фанерой, составляет 50 м².

Если для устройства обрешётки используются фанерные листы квадратной формы со стороной 1525 мм, то площадь одного листа равна 1,525∙1,525 = 2,3 м².

Количество листов определяется делением первого значения на второе — 50:2,3 = 21,74.

Округляя в большую сторону, получаем 22 листа.

Площадь сплошной обрешётки равна площади кровли, поэтому плитные или листовые материалы приобретаются с учетом размеров скатов крыши

В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

Рассчитываем площадь одной доски: 3∙0,1=0,3 м².

На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.

Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.

Используя первый показатель, определяем длину одного ряда уложенных досок. К примеру, если длина карниза — 10 м, а для обрешётки были выбраны все те же трёхметровые доски, то в один ряд их поместится 10:3= 3,33 штуки. В этом случае округлять полученное значение не надо.

Расчёт количества досок для обрешётки проводится с учетом их размеров и расстояния между рядами

Далее вычисляем количество рядов, которые монтируются параллельно свесу или коньку. Для этого необходимо выбрать шаг обрешётки. Пусть он будет равен 50 см. Если высота ската равна 5 м, то потребуется уложить 5:0,5+1= 11 рядов. Один лишний ряд образуется за счёт укладки обрешётки у свеса и у конька, то есть на краях ската крыши.

Определяем количество досок: 3,33∙11= 36,63.

Округляем и прибавляем запас в 10%: 37∙1,1=41 доска.

Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции — ровная и прочная поверхность без дефектов и изъянов пиломатериалов. Именно поэтому при использовании досок выбирается калиброванный материал.

Доски рекомендуется укладывать годичными кольцами вверх. Это обеспечит минимальные деформации при перепадах влажности и температуры.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента — по одному с каждого края.

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры.

Порядок укладки плоских панелей на разряжённую обрешётку:

По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.

Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.

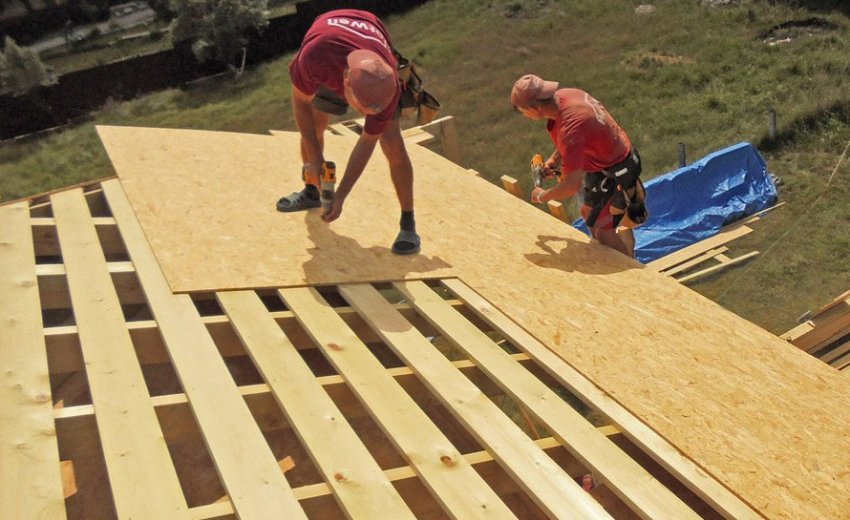

Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги

Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.

Таким способом собирается нижний ряд.

Нижний ряд укладывается со стыковкой панелей на стропильных лагах

Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.

Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.

Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом

Дальше используются целые листы.

Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

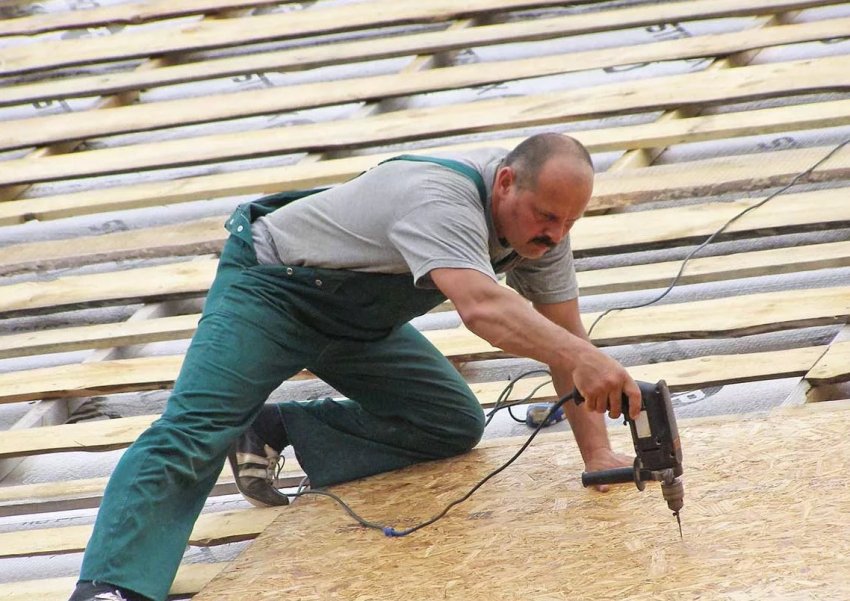

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки — гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом — вентиляционный зазор.

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки — плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.

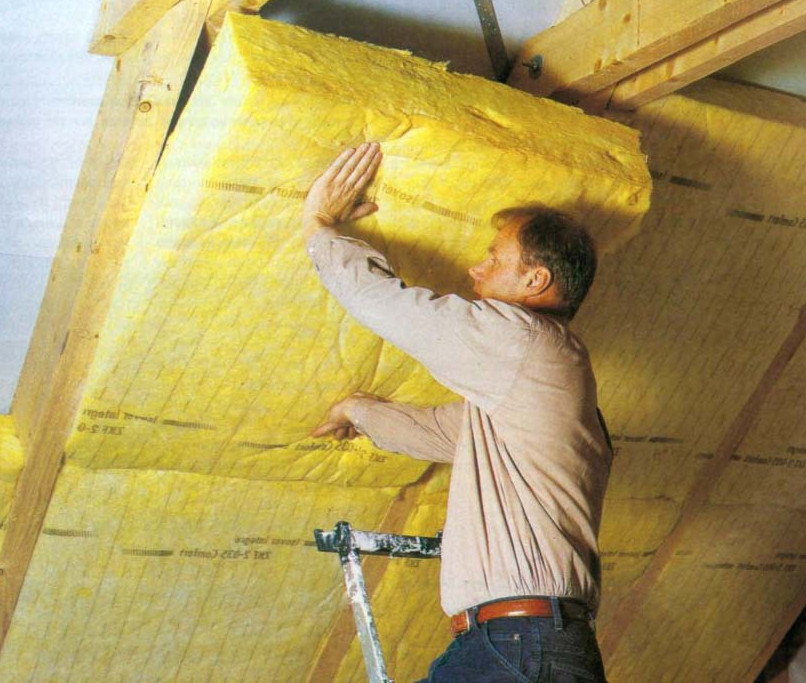

Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров

Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.

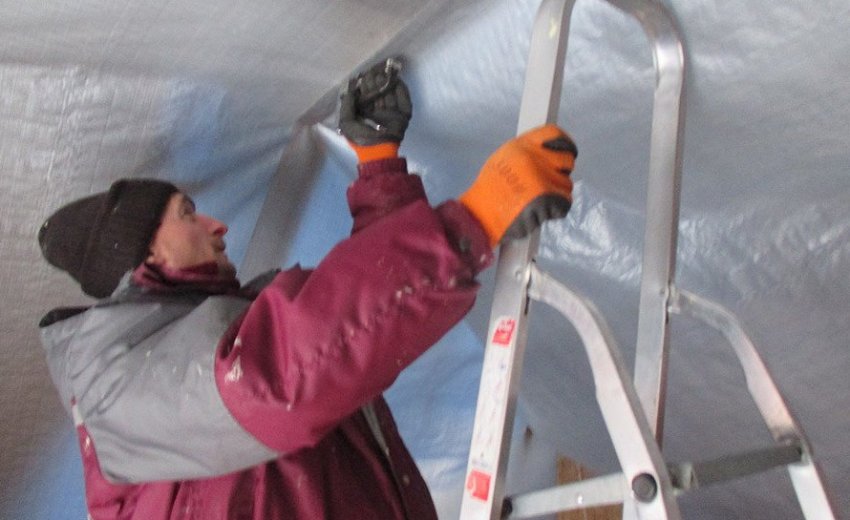

Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб

Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.

По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.

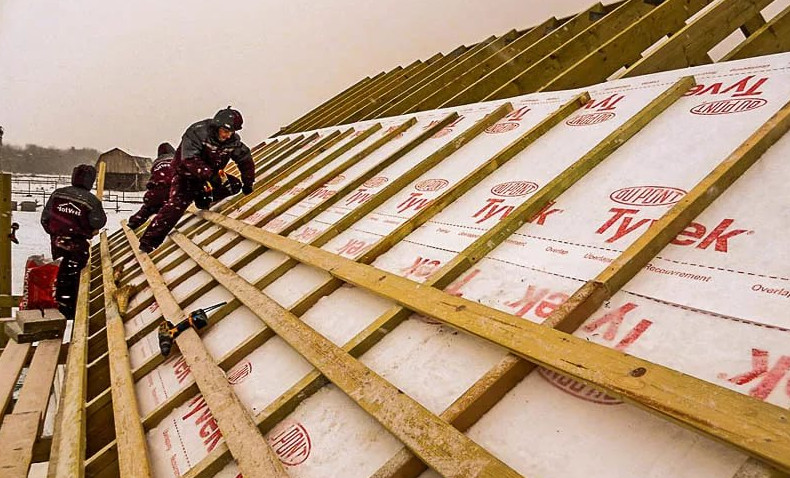

Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка

Поперёк контробрешётки устанавливаются элементы обрешётки — доски. Они крепятся саморезы длиной 50 см.

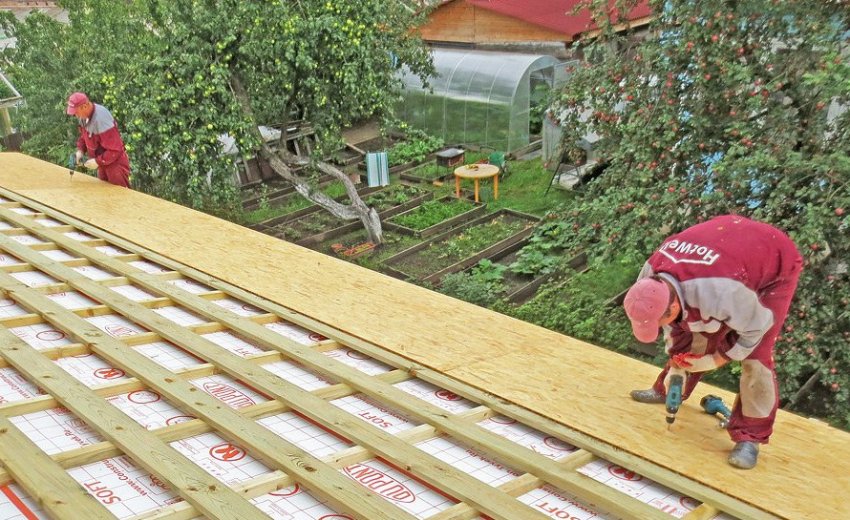

Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал — единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования — образование ровной и прочной поверхности — позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.
