Кровельный пирог под мягкую кровлю

Крыша — неотделимая часть любой постройки, которая выполняет две функции: защитную и декоративную. Умело подобранные форма кровли и укрывной материал оберегают здание от непогоды, а в гармонии с фасадом способны изменить самую простую постройку до неузнаваемости.

Мягкая кровля придаёт самому простому экстерьеру изысканный и стильный вид

На сегодняшний день большой популярностью среди застройщиков пользуется мягкая кровля. Это обусловлено её преимуществами, ключевое из которых — идеальная гидроизоляция. Благодаря огромному разнообразию кровельных материалов крышу любой формы можно сделать прочной, надёжной, долговечной и привлекательной.

Мягкие кровельные материалы используют для покрытия как плоских кровель, так и скатных независимо от площади крыши и сложности её конструкции

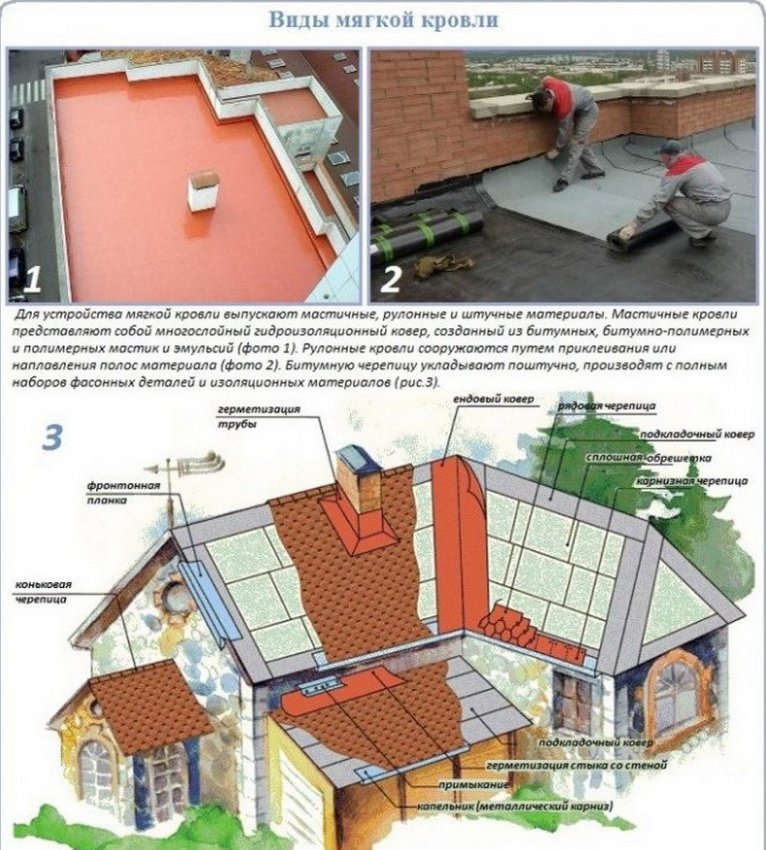

Мягкая кровля по фактуре, составу верхнего слоя, форме и окраске подразделяется на 3 вида:

1. Устроенная из штучных материалов — битумная (мягкая) черепица, которая характеризуется прекрасными звукоизоляционными свойствами, стойкостью к атмосферным явлениям, герметичностью и простотой монтажа.


2. Наливная (мастичная) кровля — многослойный гидроизоляционный ковёр из битумных, полимерно-битумных и полимерных эмульсий и мастик.


3. Рулонная кровля или мембранная (ПВХ, ЭПДМ и ТПО покрытия) на основе рубероида, пергамина и толя с различными современными добавками. Эти покрытия отличаются высокой устойчивостью к износу, выгоранию и перепадам температур, а также красивым внешним видом, прочностью, эластичностью и отличными гидроизоляционными свойствами. Рулонная кровля сохраняет свои качества на протяжении всего срока службы.



   Для возведения мягкой кровли используют мастичные, рулонные и штучные материалы в виде битумной черепицы

Каждый вид мягкой кровли имеет свои плюсы и минусы, поэтому выбирать нужно исходя из целесообразности и здравого смысла. К примеру, плоскую крышу лучше сделать из рулонных или мастичных материалов.

Кровельные мастики используют в качестве гидроизоляции, полноценного декоративного покрытия и для крепления рулонных материалов

Штучная же черепица будет хорошо смотреться на больших кровлях, хорошо обозреваемых со всех сторон.

Кровли сложной формы обычно покрывают мягкой черепицей, которая отлично смотрится с любого расстояния

Рулонные укрывные материалы самые дешёвые из всех видов, поэтому и востребованы чаще. Особенно с учётом того, что в последнее время появились рулонные покрытия нового поколения с оптимальным соотношением цены и качества.

Использование современных рулонных материалов с усовершенствованным составом двухслойного покрытия значительно продлевает срок эксплуатации кровли и увеличивает её эстетические показатели

Кровельный пирог под мягкую кровлю имеет более сложное строение, чем под твёрдую конструкцию. Вследствие этого от правильности его укладки будет зависеть долголетие крыши и дома в целом. Для разных видов мягких кровель сооружаются различные по составу кровельные пироги с учётом всех факторов, оказывающих влияние на эксплуатационные свойства крыши.

Стандартная схема кровельного пирога под мягкую кровлю включает в себя материалы гидро-, паро- и теплоизоляции, сплошную обрешётку и вентиляционные зазоры для удаления конденсата

Типичная структура кровельного пирога состоит из следующих частей:

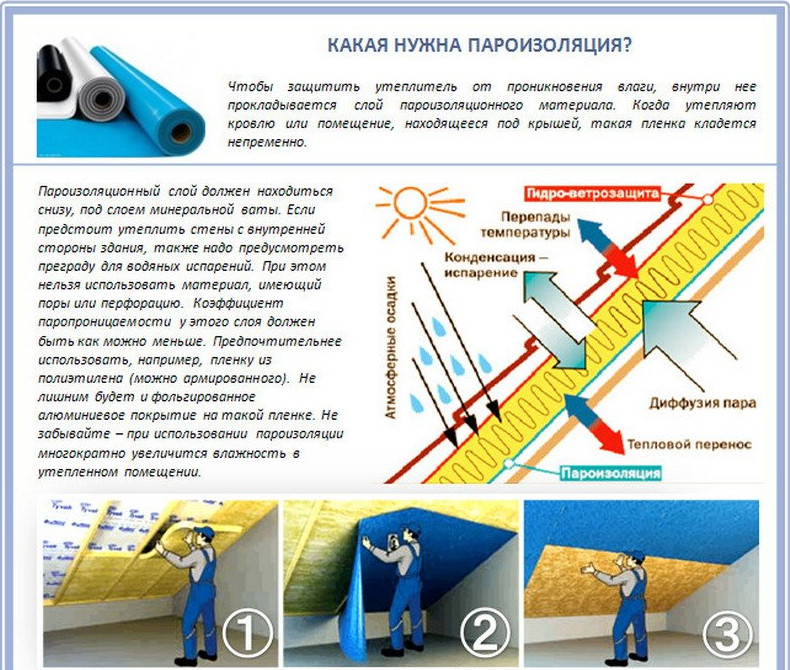

1. Пароизоляционный слой. Он предназначен для защиты материалов кровельного пирога от намокания вследствие проникновения влаги из внутренних помещений и образования конденсата.

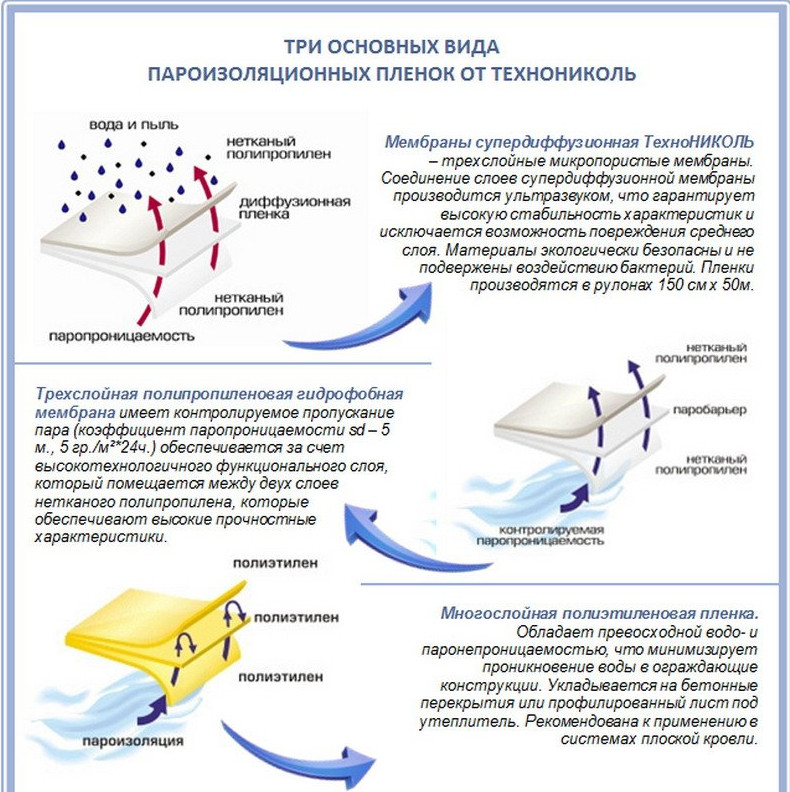

   Для устройства мягкой кровли применяются супердиффузионные мембраны, трёхслойные полипропиленовые и многослойные полиэтиленовые плёнки, надёжно защищающие все слои кровельного пирога



2. Обрешётка и контробрешётка. Повышают крепость конструкции и образуют вентиляционный зазор, предотвращая гниение стропильной системы от образующегося конденсата.

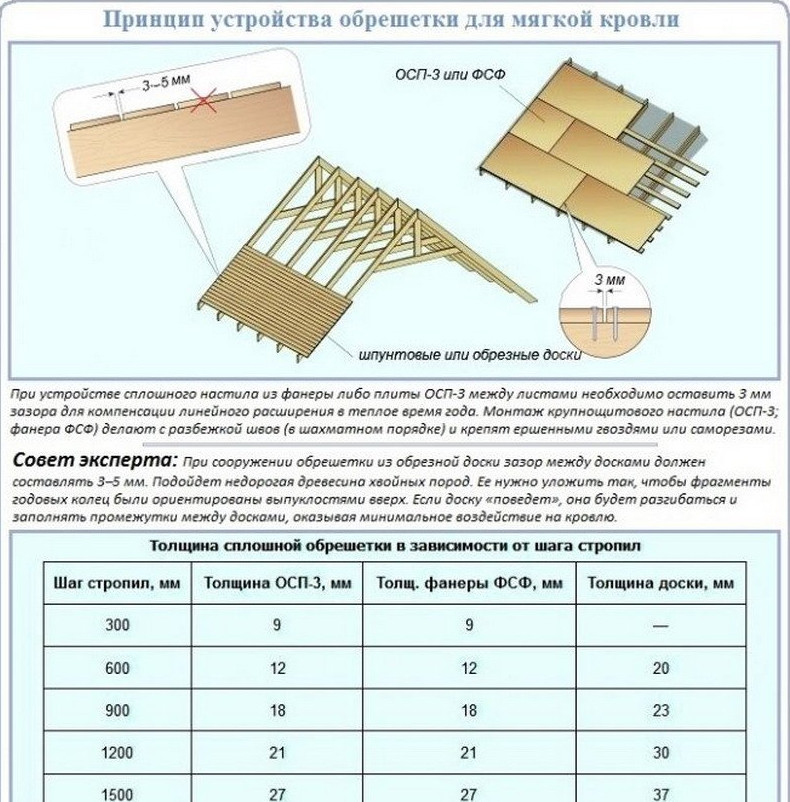

   Под мягкую кровлю обычно сооружают сплошную обрешётку из листов водостойкой фанеры или ОСП или из обрезной доски, уложенной с зазором 3–5 мм



3. Теплоизоляционная прослойка. Основная роль этого элемента — предупредить теплопотери через кровельную систему и создать хороший звуко- и шумопоглощающий барьер.

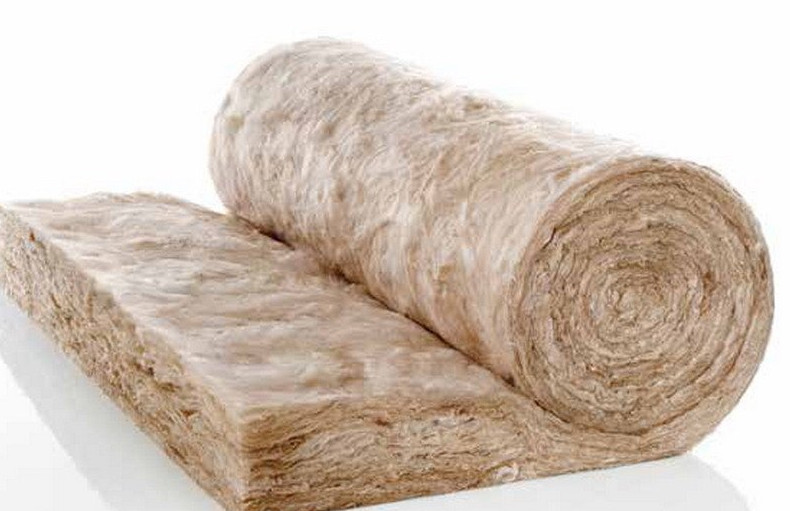

   Для мягких кровель чаще используют плитные или рулонные минераловатные утеплители



4. Гидроизоляция или диффузный слой. Он ограждает подкровельное пространство, жилые и подсобные помещения дома от атмосферных осадков.

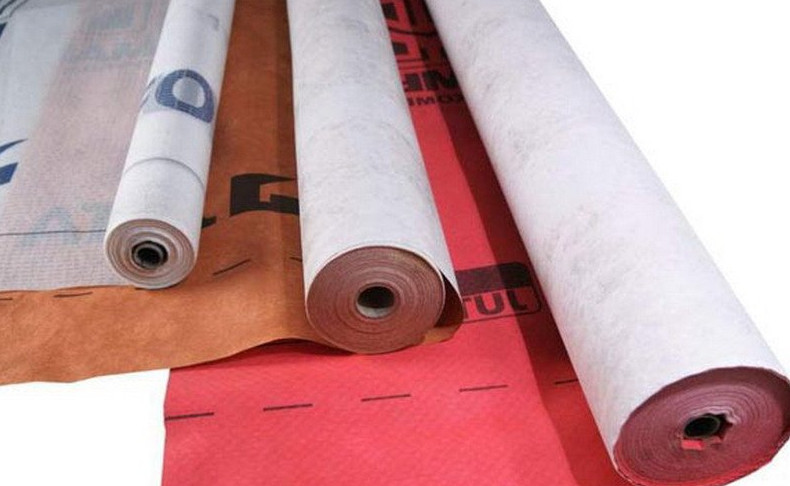

   Гидроизоляционные мембраны и плёнки в составе кровельного пирога защищают подкровельное пространство и дом в целом от проникновения атмосферной влаги



5. Вентилируемое пространство. Это обязательный элемент кровельного пирога, отвечающий за естественное проветривание кровли, без которого конденсат в подкровельном пространстве за короткое время может привести всю конструкцию в негодность.



   Циркуляция воздуха в подкровельном пространстве происходит через отверстия в карнизных свесах, зазор под финишным покрытием, обусловленный наличием контробрешётки, и пространство холодного треугольника под коньковым элементом



6. Укрывной настил. Финишное покрытие оберегает всю кровельную конструкцию и выполняет декоративную функцию — придаёт экстерьеру элегантность, солидность, вычурность или игривость. То есть такой внешний вид, каким его хочет видеть хозяин дома.

Кровельный пирог имеет деревянные составляющие, поэтому его нельзя устраивать вплотную к дымоходным трубам. Нормы отступа регламентируются СНиП 41–01–2003. В связи с этим образующееся пустое пространство заполняют минераловатным невозгораемым материалом, а вокруг труб монтируют фартук из ламинированного или оцинкованного металла.

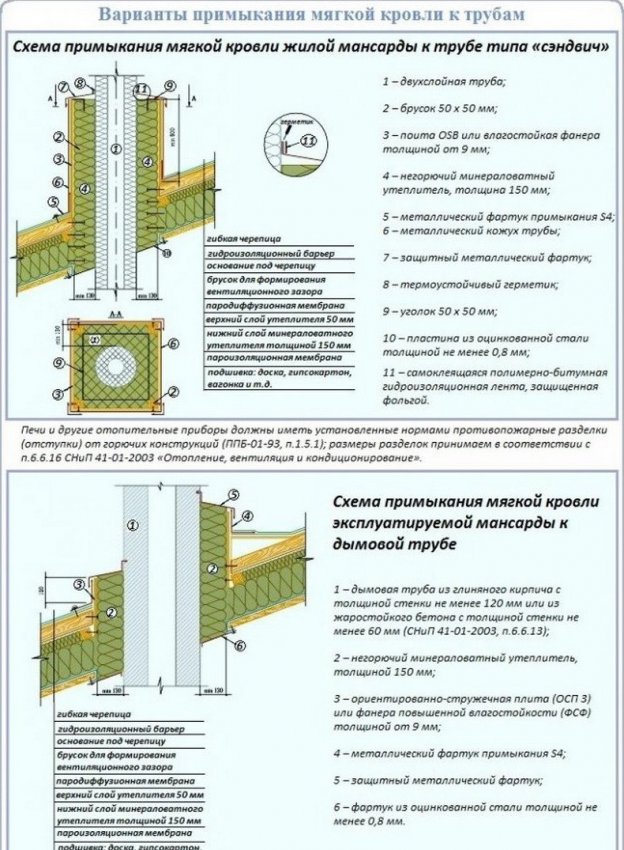

Зоны примыкания дымоходов и труб вентиляции отделяют от деревянных элементов слоем негорючего утеплителя, а сверху накрывают герметичным фартуком из металла или термостойких эластичных материалов

Видео: правильный кровельный пирог

Виды кровельного пирога под мягкую кровлю

Рулонные и штучные мягкие кровельные материалы обладают отличной влагоустойчивостью, гибкостью и эластичностью, что существенно упрощает монтаж. Но чтобы они могли выполнять свои функции, нужно устроить точный кровельный пирог, который усилит преимущества мягких настилов и минимизирует недостатки.

Требования к кровельному пирогу

Соблюдение советов и рекомендаций изготовителей кровельных материалов при укладке кровельного пирога — залог эффективной и долгой эксплуатации кровли. Отсутствие хотя бы одного слоя, применение неподходящих или некачественных материалов, а также пренебрежение правилами укладки приведёт к протечкам кровли, намоканию теплоизолятора, гниению деревянных и коррозии металлических деталей стропильной системы.

Поэтому при обустройстве мягкой кровли и определении слоёв пирога нужно обращать внимание на следующие моменты:

1. Тип постройки — жилой дом, производственное (цеха, склады) или хозяйственное здание.


2. Наличие отапливаемого подкровельного пространства — при устройстве жилой мансарды обязательно присутствие теплоизоляционного слоя, а вместе с ним и пароизоляции для защиты утеплителя от намокания.


3. Погодные условия в конкретном регионе. Например, в зонах повышенной влажности предусматривают дополнительный гидрозащитный слой.


4. Характер использования сооружений — в дачных домах сезонного проживания использование утеплителя, как правило, не практикуется.

Кровельный пирог для кровли из рулонных материалов

Рулонные кровельные материалы используют на крышах с покатостью от 0 до 30°. Это могут быть плоские крыши современных зданий, а также простые или сложные по конструкции скатные поверхности частных домов. Различаются рулонные покрытия по основанию (безосновные или имеющие слой тугоплавкого битума) и способу крепления:

1. Механическая фиксация полотен при помощи мастики и оцинкованных гвоздей. Такая схема увеличивает порог прочности кровли и практикуется как на скатных, так и на плоских крышах.


2. Наплавление с использованием расплавленного под газовой горелкой битума. Этот метод сооружения мягкой кровли применяют только на пологих крышах.

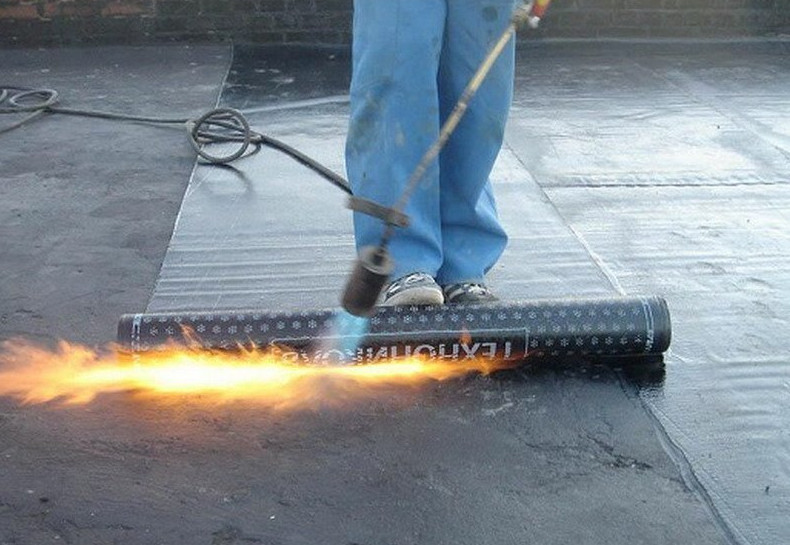

   Наплавление рулонных материалов производится с помощью нагрева битумной основы газовой горелкой

Видео: наплавление рулонных материалов на кровле с уклоном 13–14°

Состав кровельного пирога мягкой рулонной кровли

Укладывают рулонные материалы в один или несколько слоёв (чаще всего в два) на основание из плит перекрытия или профилированных листов, в зависимости отчего и формируется состав кровельного пирога.

Если основание кровли представляет собой железобетонные плиты, то в состав кровельного пирога добавляется слой керамзита (разуклонка), бетонная стяжка и битумный праймер

При основе из ж/б плит пирог кровельный имеет следующий состав:

• бетонные плиты;


• слой по разуклонке из керамзита;


• цементно-песчаная выравнивающая стяжка;


• праймер;


• пароизоляция из рулонных битумных материалов;



  Для устройства пароизоляционного слоя обычно использут полиэтиленовую плёнку или фольгированные материалы



• утеплитель — в основном используют минераловатные теплоизоляторы;


• рулонное покрытие.

Если же в основе лежат профлисты, то пирог кровли имеет следующий состав:

• профлисты стальные;


• пароизолятор в виде полиэтиленовых плёнок;


• минераловатный утепляющий слой с механической фиксацией;


• мембранные материалы.

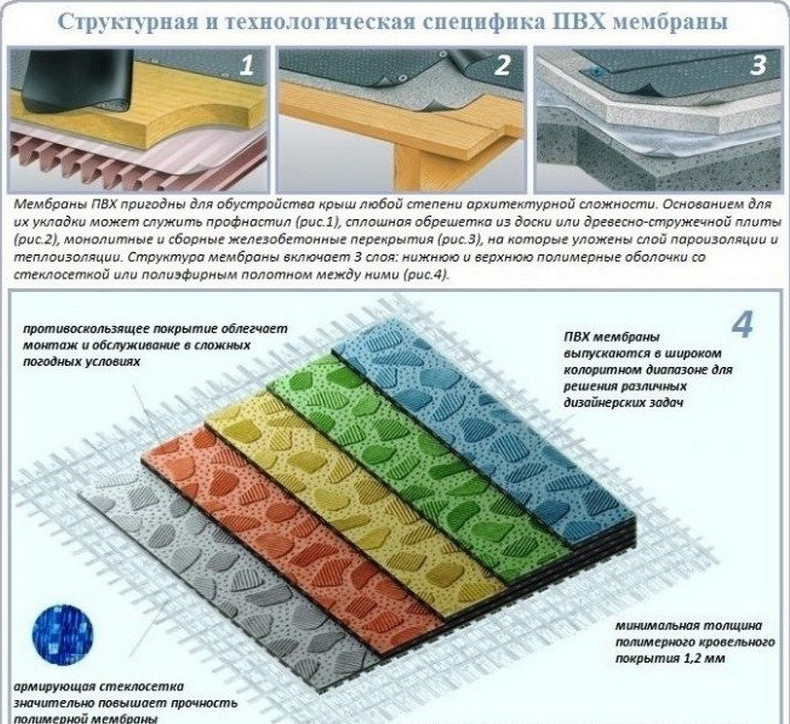

  ПВХ-мембраны состоят из трёх слоёв, суммарная толщина которых прямо пропорционально сроку службы покрытия

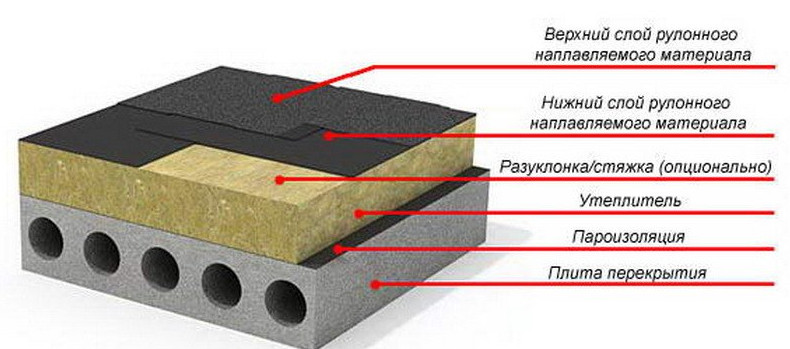

При необходимости для наплавляемой кровли пирог по бетонному основанию немного упрощают:

• железобетонные плиты;


• пароизоляционный барьер;


• утеплитель;


• стяжка-разуклонка из керамзита;


• нижний пласт наплавляемого материала и верхний слой рулонного настила.



  В кровельном пироге под наплавляемый укрывной настил слои стяжки и разуклонки могут отсутствовать

Особенности укладки мягкой рулонной кровли

Капитальная подготовка основания заметно повысит качество рулонной кровли. Для этого нужно:

• замонолитить стыки ж/б плит и выровнять поверхность, сделав её максимально гладкой;


• основание из профлистов тщательно очистить от стружки, пыли, масел и нанести сплошной слой лакокрасочного покрытия со стороны укладки пароизоляции, если это предусмотрено проектом.

Монтаж мягкой кровли не следует делать при влажной погоде, иначе велика вероятность того, что рулонные материалы вздуются.

Специалисты рекомендуют:

1. Обустраивать мягкую кровлю при температуре воздуха от -5 до +25 °C. Самое лучшее время — середина весны, позднее лето и начало осени.


2. Укладывать на основание прочную обрешётку из влагоустойчивых ОСП и ДВП, обработанных антисептиком и способных выдержать приличные нагрузки.


3. Монтаж теплоизоляции и устройство стяжки производить за одну смену.


4. При укладке рулонных материалов на кровле с покатостью более 10% приклеивать пароизоляционный слой к основанию по всей площади. На меньших уклонах пароизоляцию можно прокладывать насухо, но с обязательной проклейкой швов.


5. Перед началом монтажа составить схему кровельного пирога и придерживаться её на протяжении всего времени производства работ.

Вид основания влияет на использование изоляционных материалов при укладке кровельного пирога рулонной кровли. При обустройстве парозащитного слоя по железобетонным плитам применяют материалы на основе стеклоткани или битумных полимеров — «Бикроэласт», «Экофлекс», «Линокром» и другие. А при укладке пароизоляции по листовому основанию предусмотрены материалы, которые наклеивают на верхние гофры листового основания — «Техноэласт ЭПП», «Унифлекс УПП» и подобные.

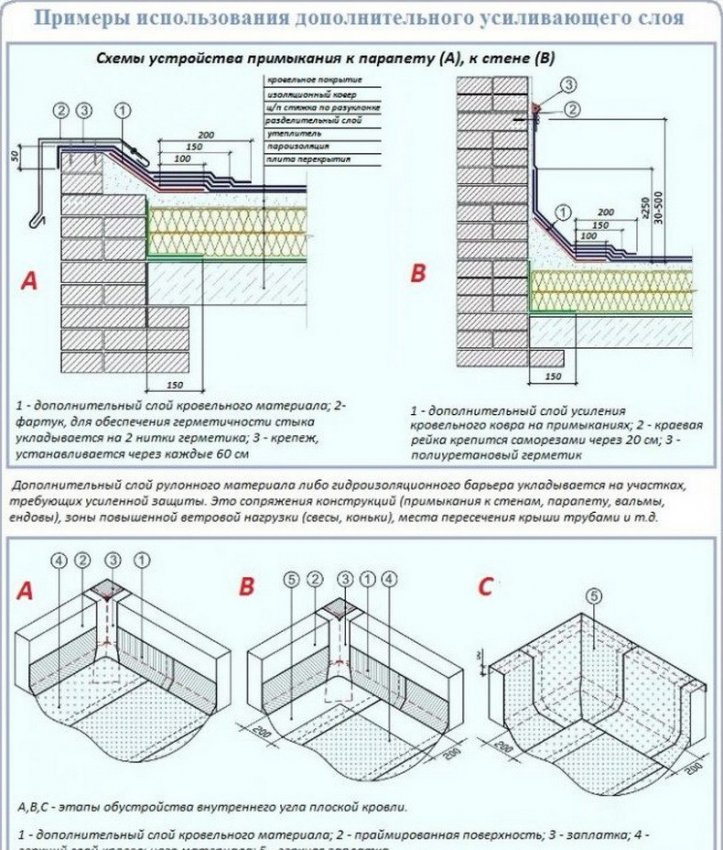

В местах примыканий к стенам здания, парапетам, шахтам и оборудованию слой пароизоляции должен быть выше теплоизоляционного барьера на 30–50 мм

Есть также нюансы по монтажу теплоизоляционного слоя — при устройстве мягкой рулонной кровли по оцинкованному листовому основанию толщина теплоизолятора должна быть больше половины расстояния между соседними гребнями профлиста. К тому же крепление плитного утепляющего слоя проводят отдельно от кровельного ковра с использованием не менее двух крепёжных элементов под каждую плиту.

Кровельный пирог под мягкую кровлю по оцинкованному листовому основанию выполняется так, чтобы толщина теплоизоляции была больше половины расстояния между гофрами профлиста

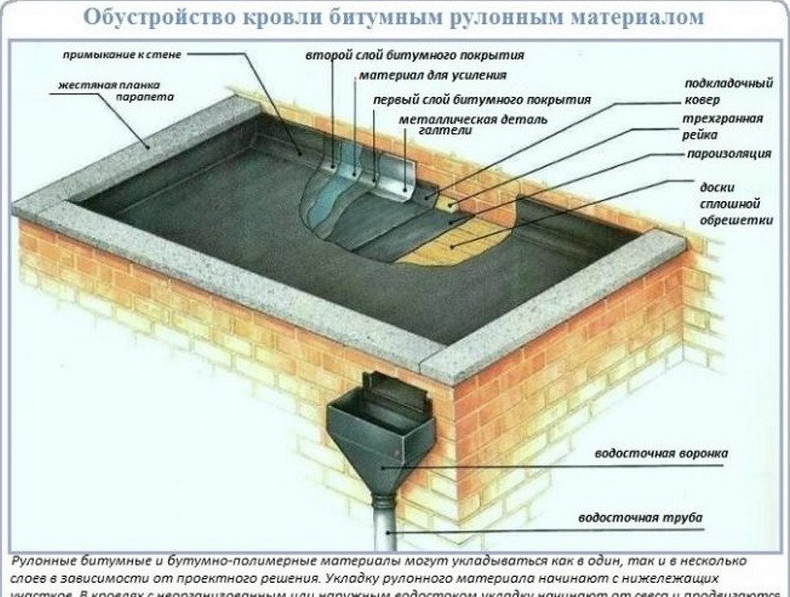

Монтаж кровельного пирога для рулонной кровли

Разберём, как грамотно уложить кровельные материалы на примере плоской кровли:

1. Подготавливают основание, тщательно очищая его от мусора и остатков старого кровельного покрытия. При необходимости основание промывают и хорошо высушивают.


2. На подготовленное основание набивают сплошную обрешётку с учётом того, что сплошная обрешётка из фанеры или стружечных плит должна иметь зазоры 3 мм для обеспечения вентиляции, а из обрезков доски — 3–5 мм.



   Плиты сплошной обрешётки необходимо укладывать с зазором 3 мм



3. Укладывают пароизоляционный слой и закрепляют его к стенам здания трёхгранными деревянными рейками, обработанными антисептиком.


4. Монтируют подкладочный ковёр и фиксируют его по периметру металлическими планками (галтелями) для прикрытия стыков.


5. Наносят первый слой битумного покрытия, поверх него устраивают дополнительный слой гидрозащиты, на котором делают второе наслоение кровельного настила.



   Мягкое рулонное покрытие укладывают в 2–3 слоя, помещая между ними специальные усиливающие материалы

При укладке готовых кровельных систем, таких как «ТН-Кровля Экспресс Солид» и подобных схема монтажа немного меняется, да и сами работы становятся дороже. Но зато кровля получается более прочной и надёжной.

«ТН-Кровля Экспресс Солид» предназначена для крыш, на которых невозможно или трудно выполнить механическое крепление материалов кровельного пирога в несущее железобетонное основание

Видео: монтаж системы «ТН-Кровля Экспресс Солид»

Кровельный пирог для кровли из мягкой черепицы

Гибкую (битумную) черепицу в основном используют на скатных кровлях. Плоский вариант покрытия мягкой черепицей практикуется крайне редко — когда пологая кровля идёт как дополнение сложной скатной.

Мягкую черепицу в основном монтируют на скатных кровлях, а на плоских крышах её используют в виде дополнения к основному покрытию

Этот чудо-материал, изобретённый почти 30 лет назад, получил широкую известность благодаря таким качествам:

1. Экологичности и стойкости к возгоранию.


2. Превосходной звукоизоляции. По данному показателю битумная черепица превосходит почти все другие кровельные настилы.


3. Лёгкости монтажа. Достаточно приклеить укрывной материал и зафиксировать его гвоздями. Это особенно ценно при обустройстве сложных кровель, поскольку скорость выполнения работ без привлечения квалифицированных специалистов и сложной техники значительно сокращает денежные затраты.


4. Богатству форм, окрасов и модификаций, что позволяет реализовать в кровле любую дизайнерскую фантазию.


5. Устойчивости к резким климатическим перепадам, сильным ветрам, обильным снегам и граду.


6. Длительному сроку эксплуатации — до 50 лет.

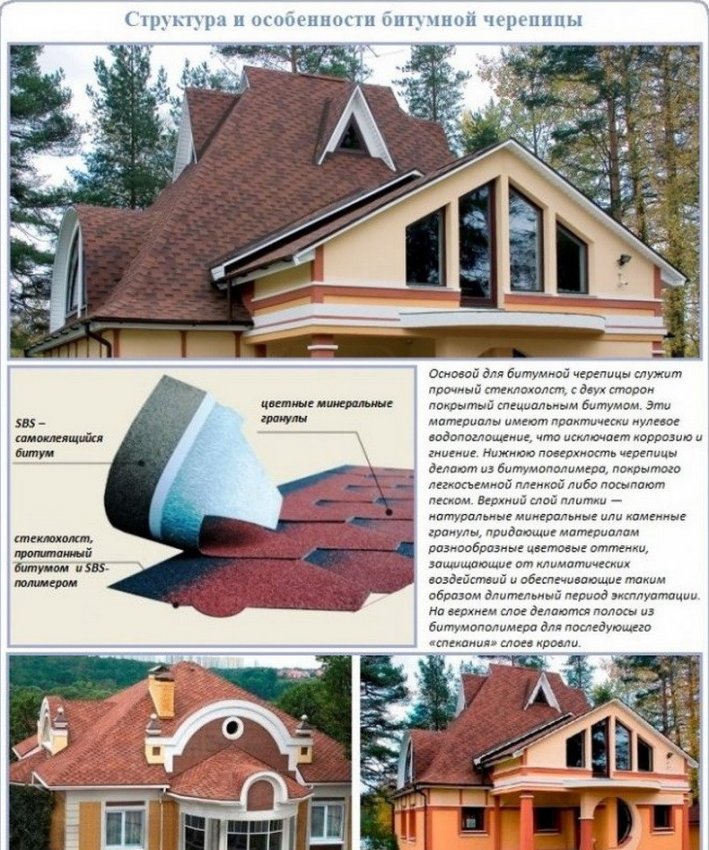

   Нижний слой битума обеспечивает надёжное приклеивание черепицы к основанию, а верхняя присыпка — прочность и долговечность покрытия

Состав кровельного пирога под мягкую черепицу

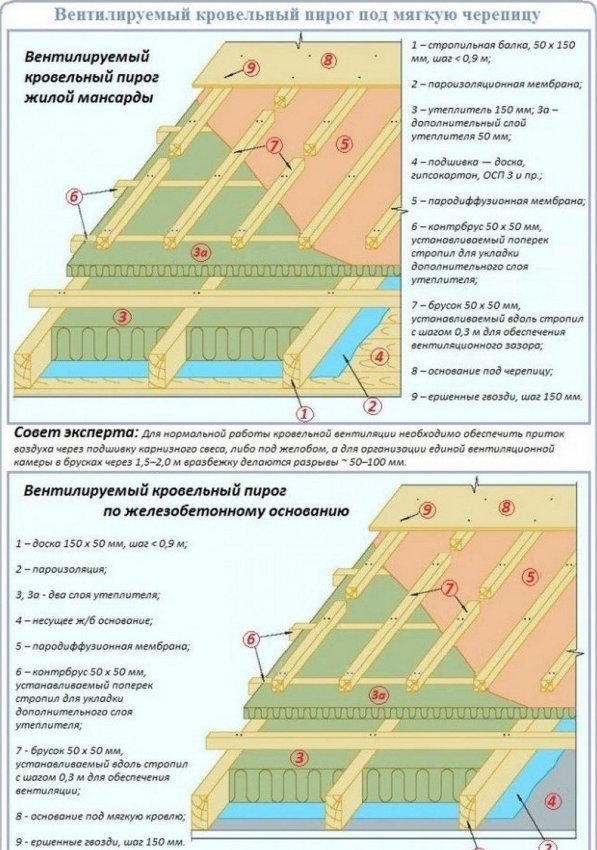

Рассмотрим состав пирога под мягкое черепичное покрытие на примере продукции «Технониколь», крупного отечественного производителя рулонных кровельных материалов.

Кровельный пирог под мягкую черепицу может полностью состоять из продукции «Технониколь»

Расположение слоёв изнутри наружу:

1. Обивка потолка внутри подкровельного пространства.


2. Парозащитная мембрана, уложенная отводящей стороной к теплоизолятору.


3. Обрешётка поперечная для крепления утеплителя.


4. Теплоизолятор плитный, расположенный между стропилами.


5. Гидроизоляционный (ветрозащитный) слой (супердиффузионная мембрана).


6. Контробрешётка из бруса для обеспечения вентиляции под кровлей.


7. Сплошной настил из доски обрезной либо шпунтованной, влагостойкой фанеры или древесно-стружечных плит.


8. Подкладочный ковёр — укладывается полностью или частично (при покатости крыши от 20°).

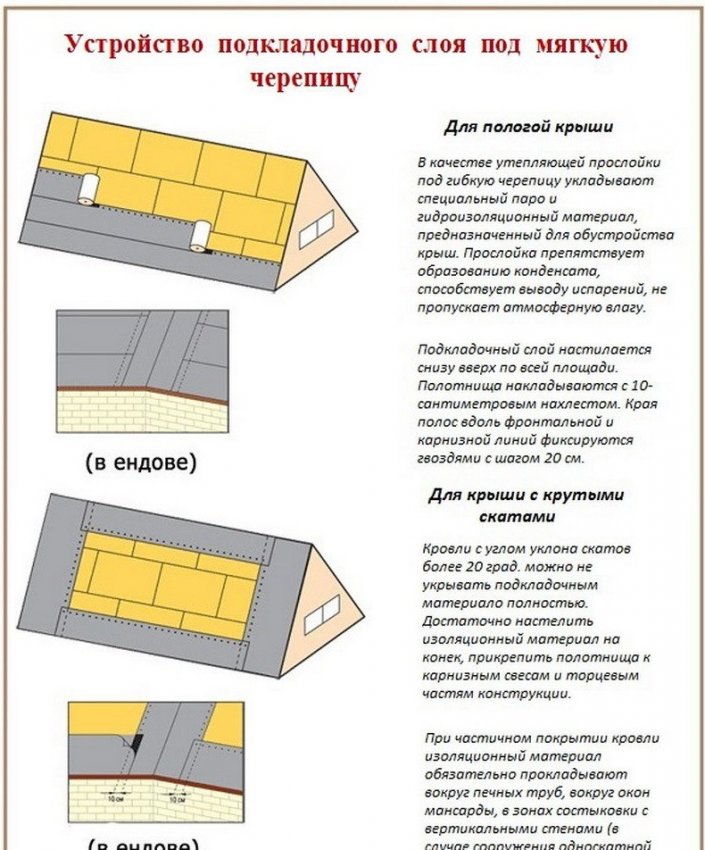

   При уклоне более 20 градусов подкладочный ковёр можно настелить только в самых ответственных местах: на коньке, карнизных свесах и на торцах



9. Черепичное финишное покрытие.

Особенности кровельного пирога под гибкую черепицу

Поскольку мягкая черепица совершенно водо- и паронепроницаемый материал, то для крыши с таким настилом нужно обеспечить свободную и хорошую циркуляцию воздуха по всей кровле. Для этого обустраиваются необходимые вентиляционные зазоры:

1. В обязательном порядке набивается контробрешётка, которая будет обеспечивать естественную аэрацию подкровельного пространства.

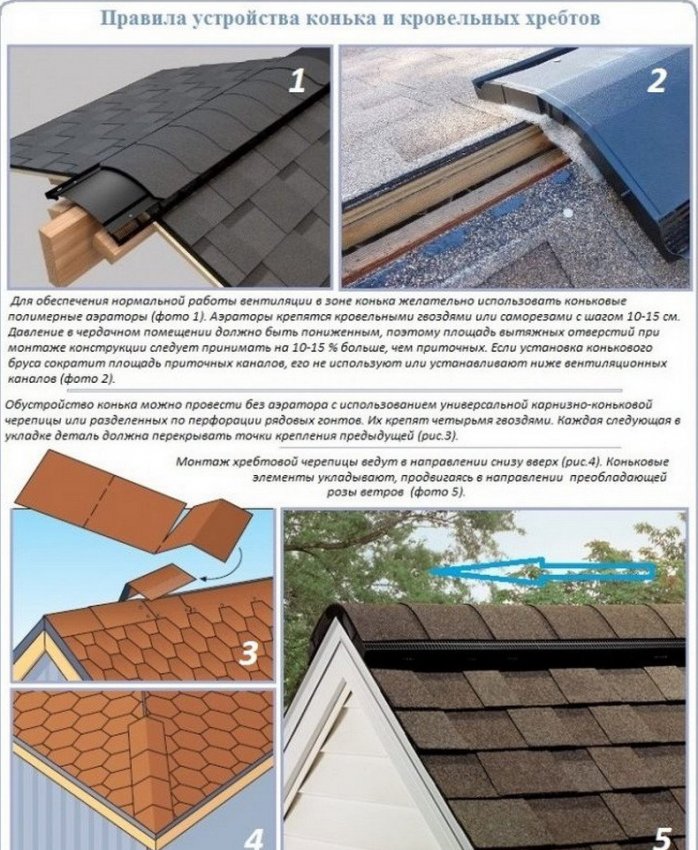

2. При устройстве конькового узла устанавливаются аэраторы — доборные кровельные элементы для добавочной вентиляции или делаются продухи с использованием карнизно-коньковой черепицы либо рядовых гонтов.

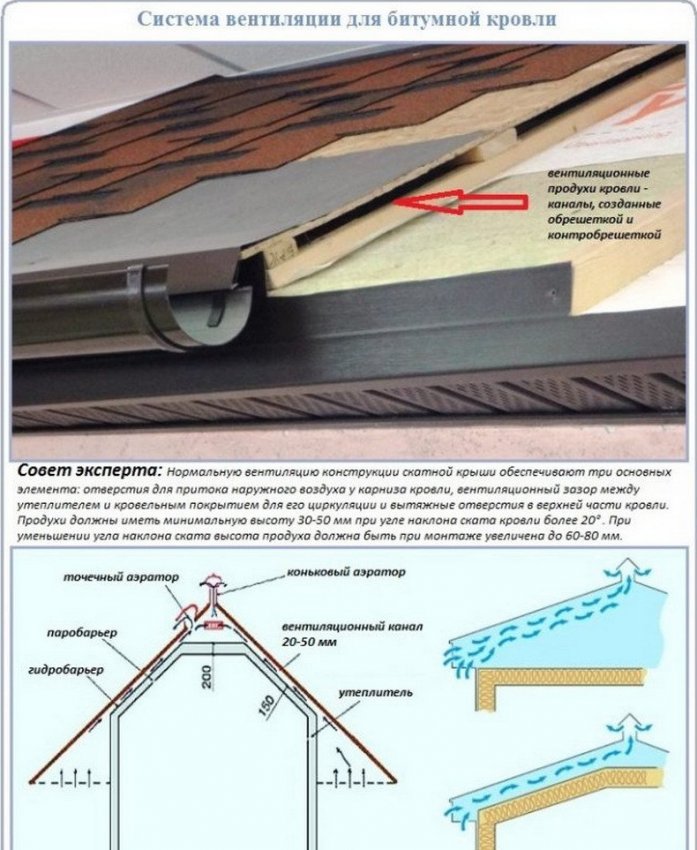

   Для обеспечения вентиляции подкровельного пространства в качестве конькового элемента желательно использовать специальный аэратор



3. Оборудуется третий вентиляционный зазор в районе карнизных свесов.

Только наличие трёх вентзазоров обеспечит сохранность всех слоёв кровельного пирога и стропильного каркаса, а также сухость и комфорт в доме.

Видео: 5 элементов для устройства правильной вентиляции кровли

Монтаж кровельного пирога под мягкую черепицу

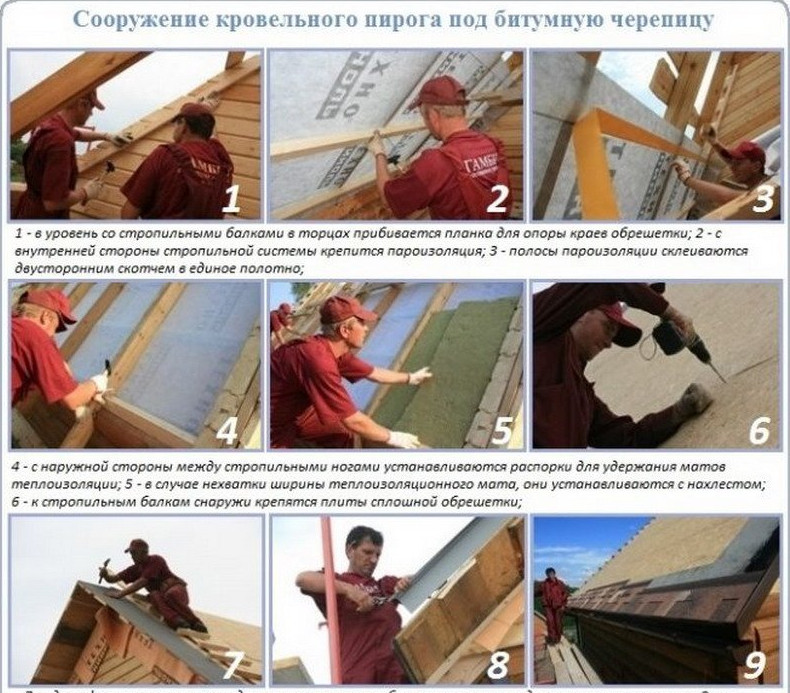

Укладка пирога под битумную черепицу осуществляется в следующей очерёдности:

1. По стропилам изнутри чердака прокладывают пароизоляцию, скрепляя полотна строительным степлером, или проклеивая скотчем.

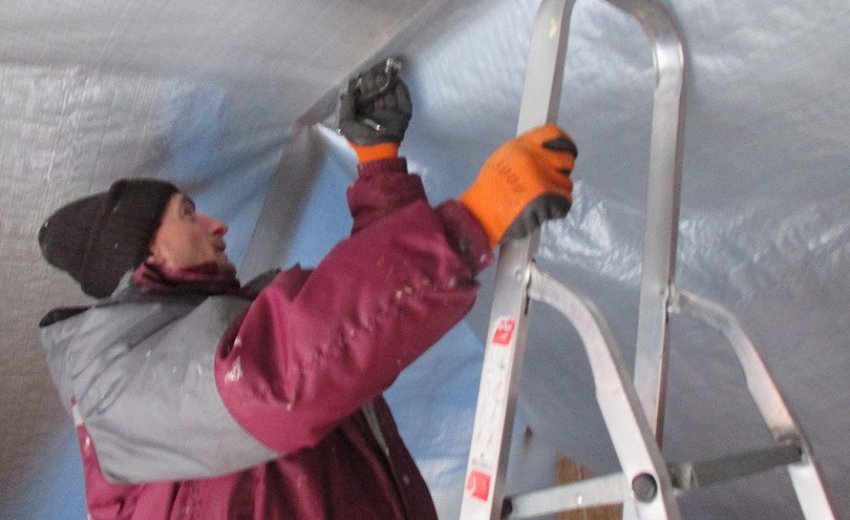

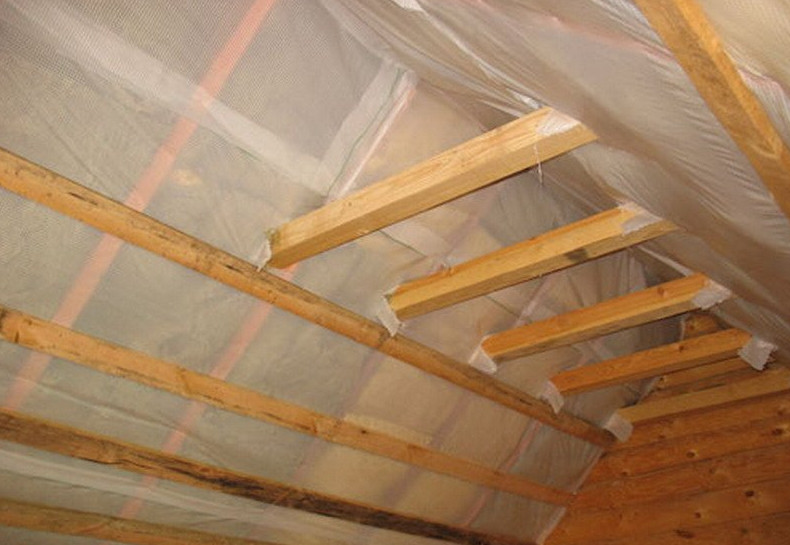

   Пароизоляцию под мягкую кровлю прокладывают по стропилам изнутри чердачного помещения



2. С наружной стороны кровли между стропильными ногами укладывают враспор плиты утеплителя.

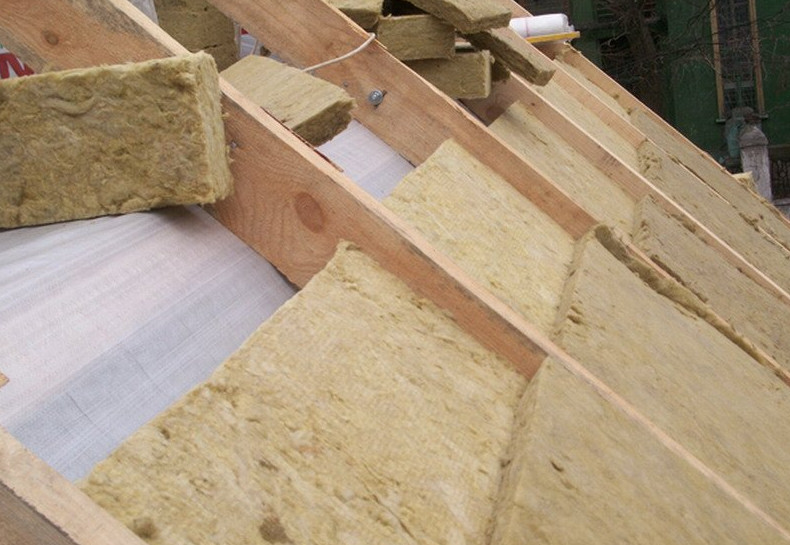

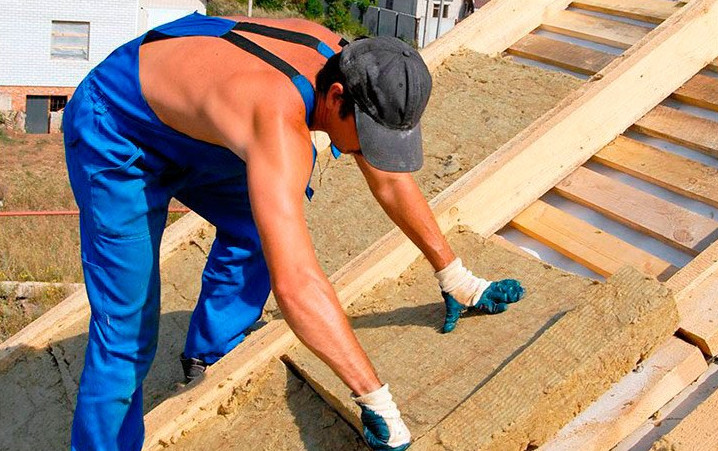

   Теплоизоляционный слой укладывают между стропилами с наружной (уличной) стороны кровли, при этом высота утеплителя должна быть меньше ширины стропильных ног для того, чтобы сформировался вентиляционный зазор



3. Утеплитель накрывают гидроизоляционной плёнкой или мембраной, фиксируя полосы монтажным скотчем.


4. Набивают контррейки для крепления утеплителя и обеспечения вентиляции.

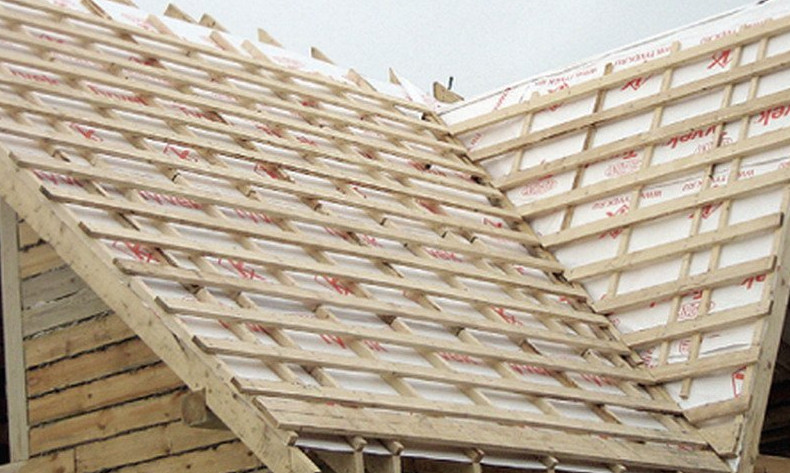

   После укладки гидроизоляционного слоя набивают разреженную обрешётку, которая зафиксирует утеплитель и обеспечит подкровельную вентиляцию



5. Укладывают фанеру, а поверх неё подкладочный ковёр.

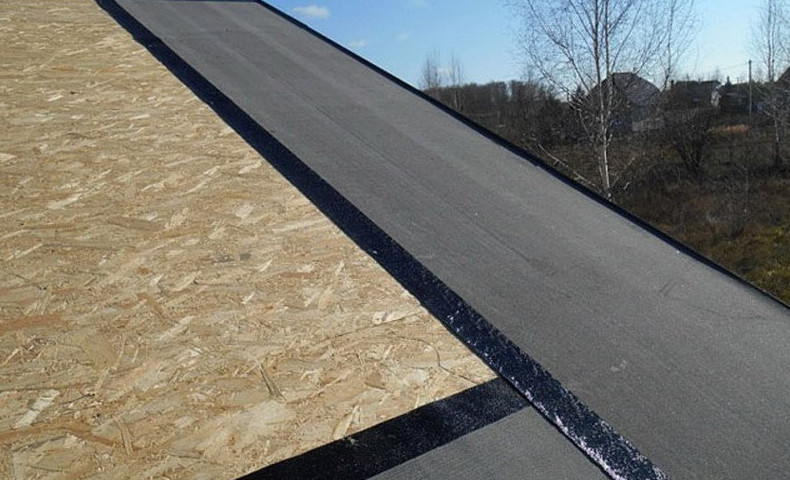

   Сначала на обрешётку крепится сплошной настил, а затем — подкладочный ковёр



6. Монтируют мягкую черепицу.

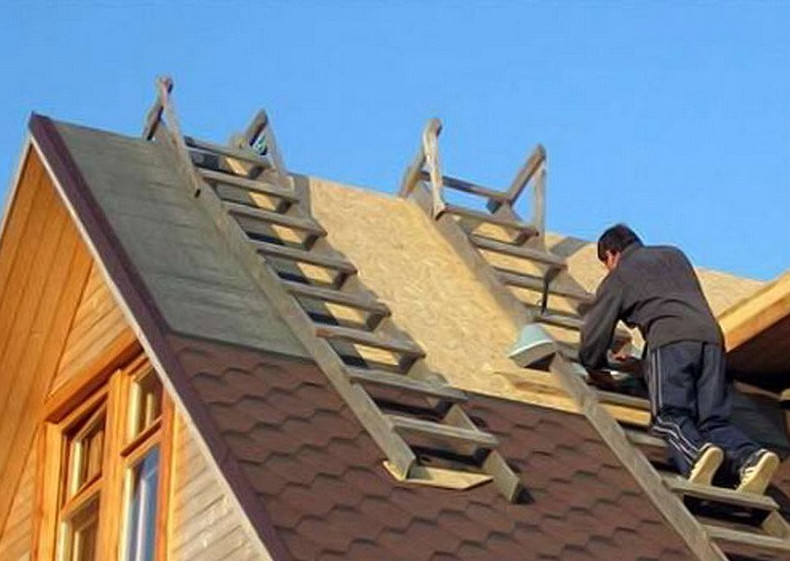

   Монтируют битумную черепицу от карниза к коньковому хребту по сплошному настилу поверх подкладочного ковра

Все рулонные материалы под мягкую кровлю монтируются с нахлёстами. Их величина указывается в инструкции от производителя.

Видео: устройство мягкой кровли — от подготовки основания до монтажа гибкой черепицы

Кровельный пирог для холодной мягкой кровли

Кровлю без утепления оставляют в том случае, когда круглогодичное проживание в доме не предусмотрено — садовые домики, например. А также когда обустраивают навесы, веранды, беседки, или чердачное помещение изначально было задумано как холодное — винный погребок, кладовка для хранения консервации и вещей.

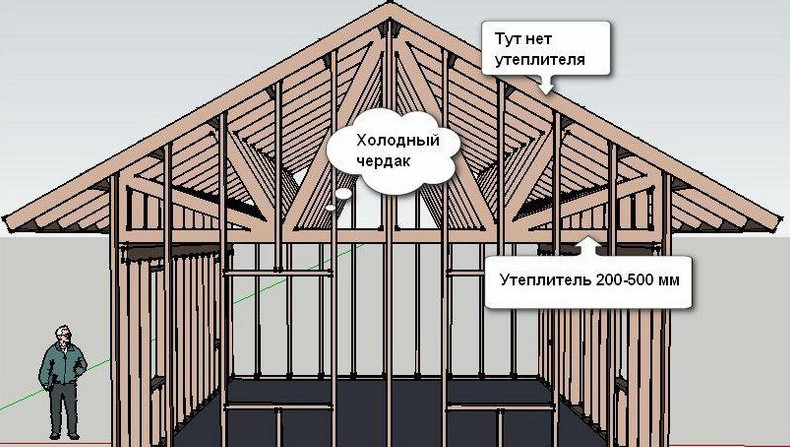

Примером холодной мягкой кровли из битумной черепицы могут служить неутеплённые навесы над входом

Холодные чердаки обшивают изнутри, оборудуют различными стеллажами и полочками или оставляют без облицовки, если чердаком не собираются пользоваться вообще.

Чердачное помещение холодной мягкой кровли можно обить изнутри вагонкой

Преимущества холодного чердака мягкой кровли:

• экономия — утеплитель при необходимости укладывают только по перекрытию, что снижает расходы на обустройство кровли;



  В холодных чердаках утеплитель прокладывают только горизонтально по верхним плитам перекрытия



• ремонтопригодность — горизонтально проложенный утепляющий материал, не укрытый плёнками, легко заменить;


• больше тепла и комфорта в жилых помещениях — можно монтировать теплоизолятор хоть в 1 м толщиной, в то время как в мансардном помещении утеплитель толщиной 200–250 мм уложить уже проблематично.

При обустройстве холодного чердака нужно уделить внимание пароизоляции со стороны жилых помещений. Иначе влага, попадая из тёплых зон в холодные, будет оседать в виде конденсата на утеплителе верхнего перекрытия, приводя его в негодность. Проветривание неутеплённого чердака должно быть регулируемым. Оно осуществляется по трём вариантам:

• через входную дверь и слуховые окна плюс через два дефлектора в кровле;


• с помощью фронтонных решёток и карнизной вентиляции;


• посредством вентилируемого конька и через карнизные свесы.

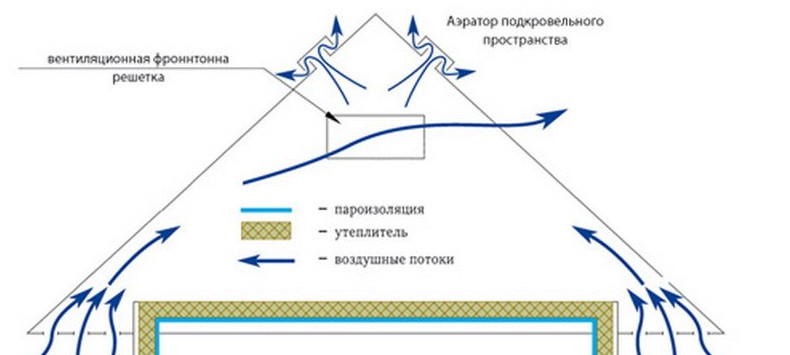

  Циркуляция воздуха по мягкой кровле с холодным чердаком осуществляется через карнизные свесы, фронтонные решётки, кровельные аэраторы и продухи, а также через двери и окна

Видео: пароизоляция потолка при холодном чердаке

Состав кровельного пирога холодной кровли

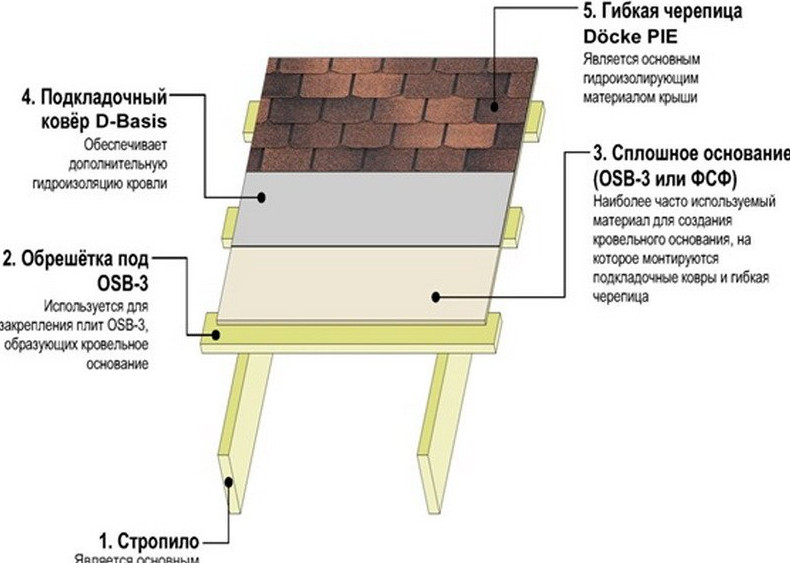

Пирог кровли с не утеплённым чердачным помещением имеет простую структуру:

• стропильный каркас;


• шаговая обрешётка;


• фанера влагостойкая или OSB-3 плиты;


• подкладочный ковёр, выполняющий функцию гидрозащиты;


• битумная черепица.



  При устройстве холодной кровли из гибкой черепицы укрывной материал и подкладочный ковёр располагают на обрешётке, которая крепится непосредтвенно к стропилам

Монтаж мягкой холодной кровли

За счёт простоты кровельного пирога и укладки материалов монтировать холодную кровлю намного легче, чем тёплую:

1. По стропилам набивают пошаговую обрешётку, поверх которой с разбежкой стыков укладывают фанеру или стружечные плиты. Стыковку делают по стропильным ногам, оставляя зазоры между плитами в 3 мм. Фиксируют фанеру (плиты) саморезами или кровельными гвоздями.



   Под холодную мягкую кровлю на стропила монтируют разреженную обрешётку и укладывают сплошной настил

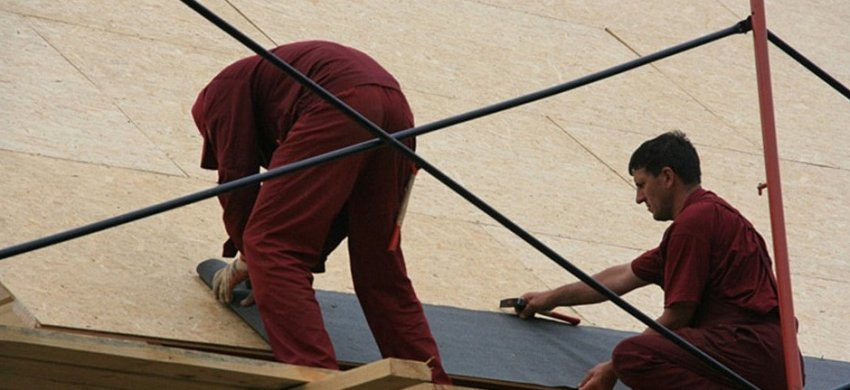

2. Монтируют подкладочный ковёр, начиная снизу и раскатывая рулонный материал вдоль карнизных свесов. Его закрепляют гвоздями или саморезами через каждые 20 см. При монтаже ковра выдерживают нахлёсты — горизонтальные в 100 мм и поперечные в 150 мм. Хорошо герметизируют все стыки.


3. Поверх ковра устанавливают торцевые и карнизные планки.


4. Укладывают мягкую черепицу в направлении от карнизного узла к коньку.

На плоских крышах следует расстилать подкладочный ковёр по всей площади кровли.

Кровельный пирог для утеплённой мягкой кровли

Пирог для утеплённой крыши с мягкой кровлей немного сложнее, чем для холодной кровли. В него добавлен слой теплоизолятора с сопутствующим ему пароизоляционным материалом, который обеспечивает защиту утеплителя от промокания.

Устройство кровельного пирога для утеплённой мягкой кровли отличается от «холодного» наличием cлоёв паро- и теплоизоляции

Расположение слоёв неизменно, о них мы уже писали выше, поэтому рассмотрим монтаж кровельного пирога для утеплённой крыши с мягким покрытием.

Схема укладки кровельного пирога для тёплой мягкой кровли

1. Изнутри чердачного помещения к стропилам степлером закрепляют пароизоляционную мембрану. Укладывают её снизу вверх параллельно карнизным свесам, проклеивая полотна скотчем.



   Плёнка пароизоляции крепится степлером, а места стыков герметизируются клейкой лентой



2. Поверх парозащитного слоя набивают деревянный или металлический каркас с шагом, который определяется внутренним отделочным материалом. В частности, для гипсокартона бруски обрешётки следует располагать на расстоянии 40–60 см.


3. С наружной стороны кровли между стропильными ногами устанавливают распорки, предназначенные для укрепления плитного теплоизолятора. Шаг распорок делают на 2–3 см меньше толщины плит. Это поможет жёстко зафиксировать утеплитель в созданных отсеках.


4. В полученные выемки (соты) укладывают плитный утеплитель так, чтобы его высота была ниже на 3–5 см стропильных ног. Таким образом формируется первый вентиляционный зазор.



   Плиты утеплителя должны входить в промежутки между стропильными лагами с ощутимым сопротивлением



5. Обустраивают кровельные продухи. Для этого набивают наружную контробрешётку вдоль стропильных ног, формируя второй вентиляционный зазор.


6. Поверх наружной контробрешётки монтируют сплошной настил из влагостойких материалов, по которому прокладывают дополнительный гидрозащитный слой (подкладочный ковёр).


7. Укладывают мягкую черепицу.



   При формировании кровельного пирога необходимо придерживаться последовательности укладки материалов и следить за формированием вентиляционных зазоров

В регионах с суровым климатом нередко стандартной толщины плитного утеплителя 15–20 см бывает недостаточно. В таком случае теплоизолятор укладывают в два слоя, для чего после укладки первого слоя набивают контррейки перпендикулярно стропилам, прокладывают дополнительный слой утеплителя, а затем монтируют бруски вдоль стропильных ног. Эти бруски и будут основой для крепления сплошной обрешётки.

При укладе утеплителя в два слоя поперёк стропил набивают дополнительные контрейки из бруса сечением 50х50 мм

Видео: монтаж тёплой мягкой кровли Tegola

Дополнительные изоляционные слои кровельного пирога

Добавочные защитные слои монтируют в районах с повышенной влажностью и обильными снегопадами. Обустраивают их в кровельных узлах с увеличенной нагрузкой — ендовах, местах прохода труб, водостоках, коньковых хребтах, кровельных свесах — прокладывая полосы битумно-полимерного покрытия или специальный самоклеящийся гидроизолятор.

На плоских кровлях особое внимание уделяют защите внутренних углов через дополнительное наслоение кровельного материала, праймирование или установку заплаток.

Дополнительные защитные изоляционные слои укладывают в местах примыканий, вдоль конькового хребта и прохождения ендов, на вальмах и кровельных свесах

Видео: монтаж кровельного пирога скатных кровель

Не стоит экономить на устройстве кровельного пирога. Строгое следование технологии монтажа мягкой кровли, правильная очерёдность при укладке слоёв и использование качественных материалов позволит крыше дома прослужить долгое время без дополнительных финансовых затрат на ремонт и обслуживание.
