Влияние высоты дымохода на тягу

Тягой называют вентиляционный эффект, который даёт любая печь. Воздух, который проникает в дом через щели в нижней части фасада, нагреваясь, проходит через вентиляционные отверстия печи, попадает в дымоход и выходит наружу. На его место приходит плотный холодный воздух, что и обеспечивает силу тяги печи. Чем больше разница температур внутри и снаружи трубы, тем сильнее тяга.

Дымоход не только обеспечивает благополучный выход газов и продуктов сгорания топлива наружу, но и влияет на теплоотдачу печи. Грамотно смонтированный дымоход снизит расход топлива, необходимого для получения комфортной температуры в доме, и тем самым увеличит КПД печи. А это, в свою очередь, поможет сэкономить.

Чем выше дымоход, тем дольше находится в нём воздух по пути наружу и тем больше создаётся разность температур на входе и выходе трубы. Поэтому и сила тяги в печи с высоким дымоходом больше. В низком дымоходе может возникнуть обратная тяга: продукты сгорания в таком случае уходят прямиком в дом. С другой стороны, излишне высокая дымоотводящая труба может создать огненный вихрь в печи. Поэтому расчёт высоты дымохода нужен обязательно.

При недостаточной высоте дымохода в его верхней части может создаваться зона ветрового подпора, которая будет являться причиной обратной тяги

Высота печной трубы на крыше: противопожарные нормы

Согласно нормам противопожарной безопасности, подробно описанным в СНиП, ничто не должно препятствовать отводу продуктов сгорания топлива из дымохода, в том числе и недостаточная его высота. Этот документ содержит следующие требования:

• высота печной трубы над плоской крышей должна быть не менее 50 см;


• высота дымохода относительно конька рассчитывается в зависимости от расстояния между ними;


• при высоте дымохода более 1,2 м над коньком крыши необходимо его укрепление растяжками;


• недопустимо располагать дымоход в непосредственной близости от окон, дверей и балконов, так как вылетающие из него искры могут спровоцировать пожар. Минимальное расстояние от вышеуказанных объектов — 2 м;


• минимальное расстояние между дымоходом и находящимися поблизости высокими зданиями, деревьями и другими крупными объектами — 6 м, иначе образуется зона ветрового подпора;


• вентиляционные каналы дома не должны быть ниже дымохода.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

• при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;


• если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;


• при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10^o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

1. На чертеже дома от конька вниз проводится линия под наклоном 10^о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

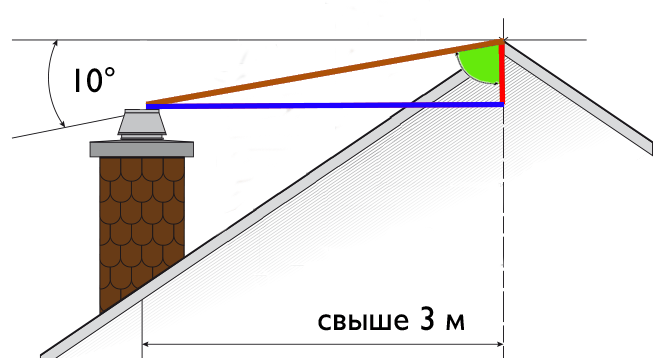

   Для расчёта высоты дымохода, расположенного на расстоянии более 3 м от конька, крыши необходимо прочертить линию под углом 10 градусов от горизонта



2. Высота оголовка вычисляется по следующей формуле: h_{дымохода} = h_дома — S/tg80^о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80^о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода} = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45^о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Адрес страницы с калькулятором — http://www.pechi.su/calc_flue.php.

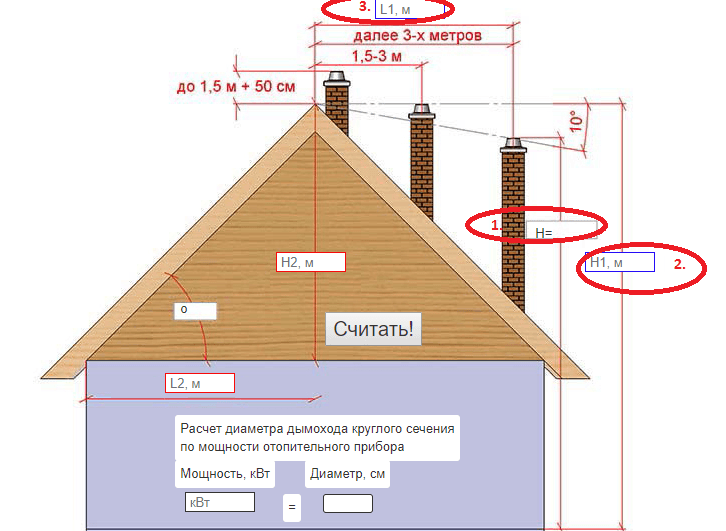

1. Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

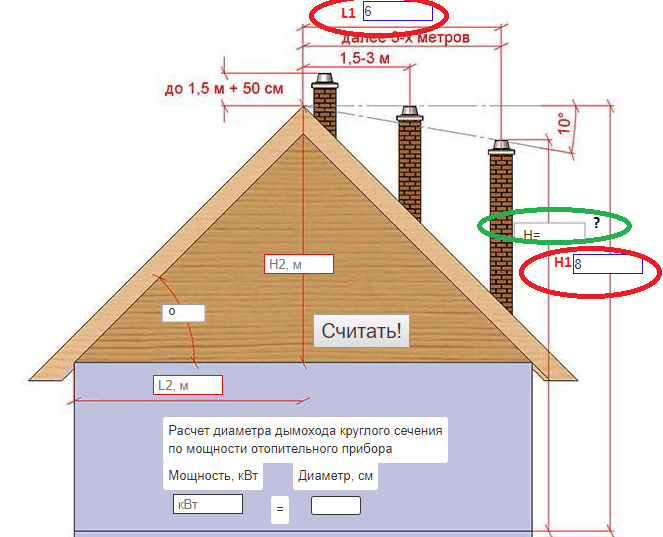

   Для того чтобы рассчитать высоту установки дымохода Н, нужно ввести всего два параметра: высоту дома от основания до конька крыши H1 и расстояние от конька крыши до дымохода L1



2. Вводим параметры дома из предыдущего примера в помеченные ячейки.



   В указанные ячейки вводим данные из рассматриваемого примера



3. После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.



   Программа выдаёт то же значение, которое мы получили вручную — 6,94 м

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Адрес страницы с калькулятором — http://defro.pro/chimney-calculator.html. На этом сайте расчёты ведутся по иному принципу. Программа не так наглядна, но также удобна при использовании, если вы уже определились с системой отопления дома.

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода.

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Адрес страницы с калькулятором — http://prostobuild.ru/onlainraschet/212-raschet-vysoty-dymohoda-onlayn.html.

1. Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

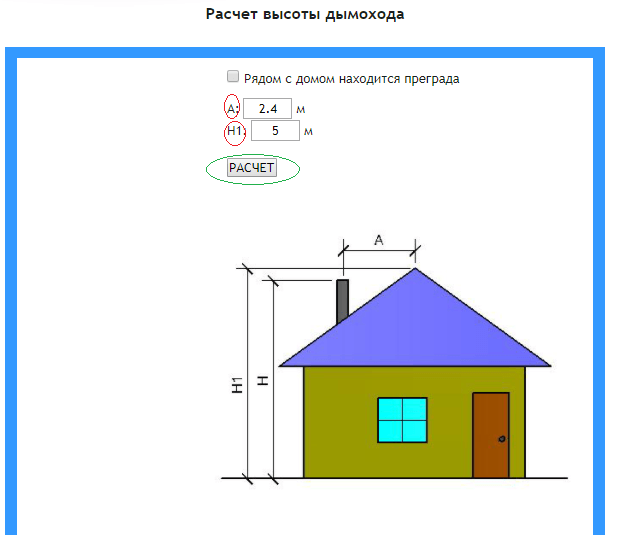

   Программа просит задать два размера: А — расстояние от конька крыши до дымохода и H1 — высоту конька крыши от основания дома



2. Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.

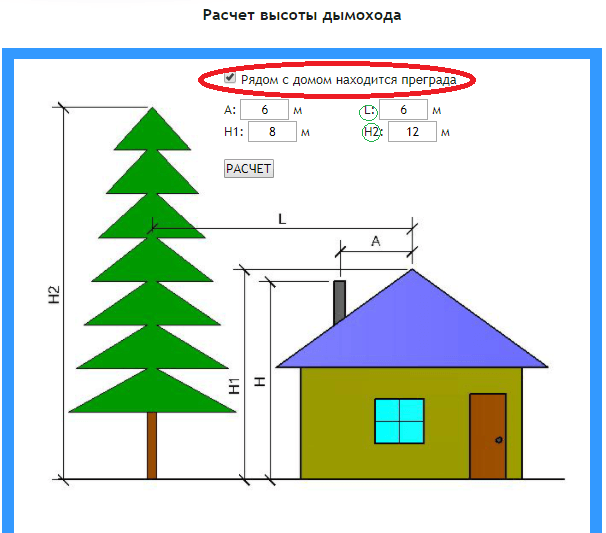

   При включении в расчёт дополнительного параметра — наличия преграды перед домом — появляются новые поля: расстояние от дымохода до преграды L и высота преграды H2



3. Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.




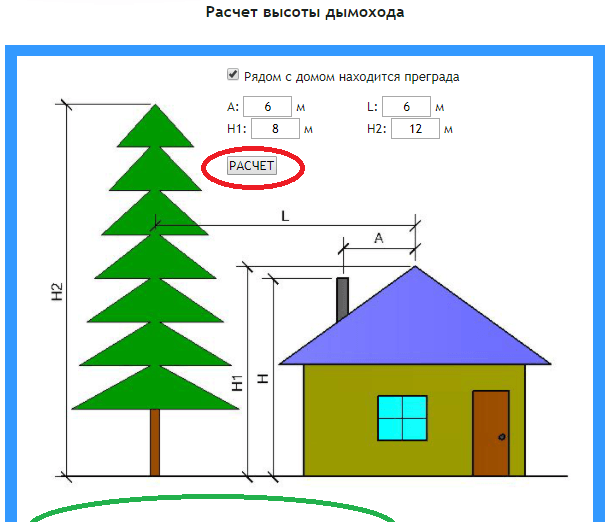

   Результат выводится внизу схемы, он составляет 12,5 м

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Видео: расчёт высоты дымохода относительно конька крыши

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.
