Дымоходы для банной газовой печи: выбор материала, монтаж и особенности эксплуатации - Строительство и ремонт.

Правильно устроенный дымоход для банной печи обеспечивает комфортное использование бани в течение длительного времени. Но главным критерием при подборе конструкции и материалов остаётся безопасность. Поэтому выбору и монтажу дымохода нужно уделить особое внимание, не забывая консультироваться со

#i-2

#i-3
- #i-4
- #i-5
- #i-6
- #i-7

#i-8

#i-9
- #i-10
- #i-11

#i-12

#i-13

#i-14

#i-15
- #i-16

#i-17
- #i-18
- #i-19

#i-20

Основные требования к банным печам

Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.

Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

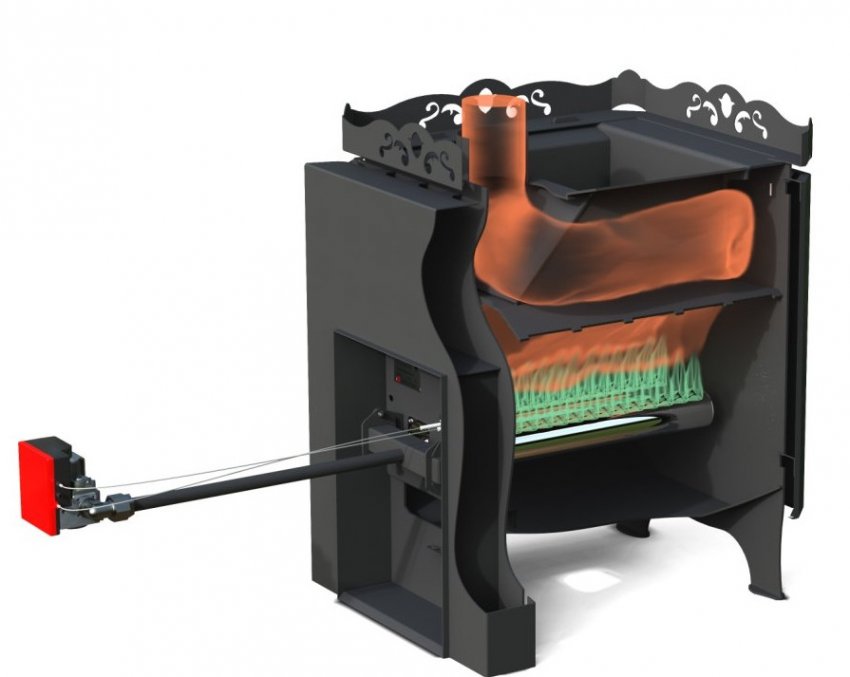

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.

Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива

При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:

Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.

Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.

Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.

Для устройства газопровода нужно использовать только стальные или медные трубы.

Подробнее о том, почему так важен дымоход для газового котла, а также как установить его своими руками, читайте в нашей статье — Как выбрать и смонтировать дымоход газового котла.

Как выбрать дымоход для бани

Применяемые в системах отопления дымоходы можно разделить по месту установки на два основных вида:

Наружные или пристенные. При их использовании труба из выходного патрубка печи выводится через стену, а вертикальная часть проходит вдоль внешней капитальной стены и крепится к ней кронштейнами.

Внутренние. Вертикальная часть дымохода выводится внутри здания с пересечением потолочных перекрытий и кровли. В местах прохода выполняются противопожарные вставки, о которых речь пойдёт ниже.

Каждая из конструкций имеет свои преимущества и недостатки.

Какие бывают дымоходы

Конструктивно дымоходы можно разделить на следующие основные виды.

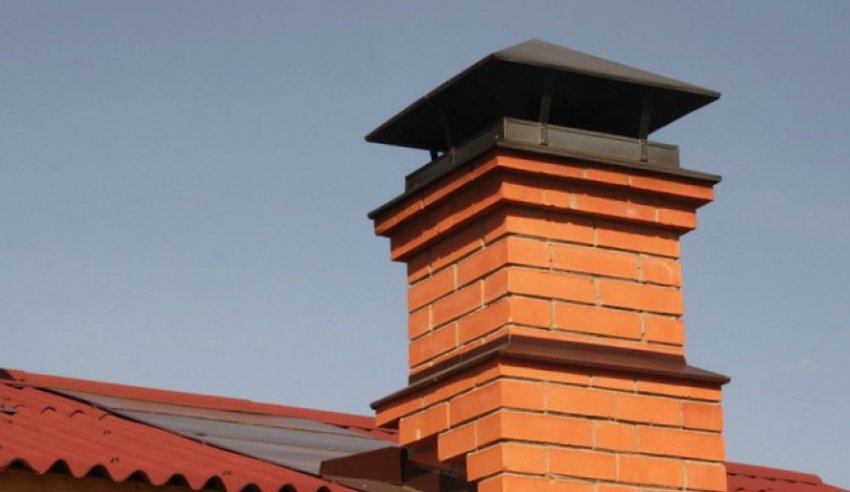

Кирпичные дымовые трубы

Это самые древние виды дымоходов, не утратившие своей актуальности по настоящее время. Они выкладываются из керамического кирпича, сечение по величине может быть различным, но форма всегда квадратная или прямоугольная. Это и является основным недостатком кирпичных труб. Продукты сгорания перемещаются дымовым каналом по винтовой линии, а углы сечения являются застойными зонами. В них печные газы движутся с небольшой скоростью, что способствует оседанию твёрдых частиц с образованием сажи. Особенности дымоходов из кирпича:

Внутренняя поверхность кирпичной трубы шероховатая, и это также способствует образованию сажи.

Наружная часть дымохода, если на ней нет изолирующего слоя, подвергается воздействию влаги и ветра, что приводит к его разрушению. Специалистами срок службы кирпичной дымовой трубы оценивается в 17–20 лет.

Для улучшения условий работы кирпичного дымохода практикуется его гильзование с установкой во внутренний канал металлической или пластиковой трубы.

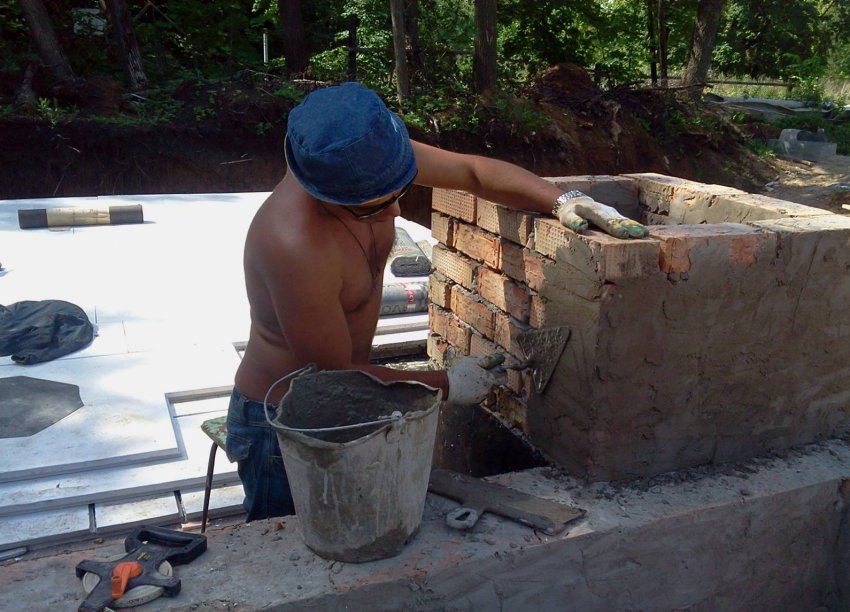

Сооружение кирпичной трубы требует определённых навыков каменщика, не всякий сможет выполнить эту работу правильно своими руками.

Конструкция кирпичного дымохода имеет значительный вес, поэтому для его установки требуется надёжный фундамент.

Внешняя часть кирпичного дымохода подвергается воздействию влаги, солнечных лучей и больших температурных перепадов, поэтому её желательно защитить отделочными материалами

Металлические дымоходы

Для изготовления металлических дымоходов используются однослойные или двухслойные трубы. Может быть применён чёрный, оцинкованный или нержавеющий лист толщиной 0,4–1,2 миллиметра. Первый из них быстро прогорает, поскольку в дымовых газах всегда присутствует двуокись серы. В совокупности с влагой, всегда присутствующей в продуктах сгорания, при конденсации образуется агрессивная субстанция на основе серной кислоты, которая и разрушает стенки трубы. Похожая история получается и с оцинкованной трубой, потому, что защитный слой цинка быстро повреждается конденсатом, а далее всё происходит так же, как с обычной трубой из чёрной стали. Лучшим материалом для дымохода является изделие из нержавеющей стали аустенитного класса. Её легко отличить при покупке, используя магнит — он к ней притягиваться не будет. Если вам предлагают нержавеющий дымоход, а его материал реагирует на магнит — в этом, возможно, нет лукавства. Просто это нержавеющая сталь ферритного или полуферритного класса, которая недостаточно устойчива к агрессивным средам.

Качественная нержавеющая труба имеет зеркальную поверхность, по которой конденсат стекает вниз, против хода печных газов. Внизу такого канала нужно устраивать сборник конденсата с краном. Его нужно периодически очищать. Скопление сажи на стенках нержавеющего дымохода происходит значительно медленнее.

Дымоход из нержавеющей стали имеет гладкие круглые стенки, поэтому сажа в нём образуется гораздо медленнее

Дымоходы керамические

Керамические трубы изготавливают из огнеупорной глины отрезками по 50 сантиметров. Торцы каждого отрезка формируются для соединения типа «шпунт-паз».

Керамические трубы служат очень долго, т. к. практически не реагируют на воздействие агрессивных химических элементов, содержащихся в составе продуктов сгорания печного топлива

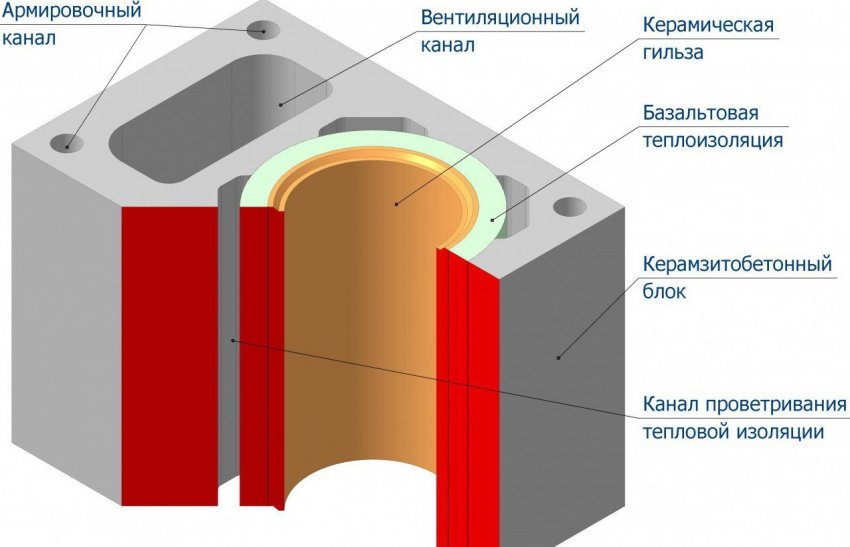

Керамические трубы монтируются внутри специальных керамзитобетонных блоков. По их оси выполнено отверстие для установки дымохода. Диаметр отверстия в блоке на 50–70 миллиметров больше наружного размера трубы — в этом промежутке размещается негорючий теплоизолятор, в качестве которого используется минеральная или базальтовая вата. По углам в блоках выполнены отверстия для установки стержней арматуры, упрочняющих конструкцию.

В керамзитобетонных блоках имеются отверстия для установки труб дымохода, вентиляции и армирования

Отличительной чертой керамики является внутренняя поверхность высокого качества, также препятствующая быстрому скоплению большого количества конденсата и сажи. Материал химически пассивен.

К недостаткам таких дымоходов относят их значительный вес, предполагающий изготовление фундамента и необходимость строго вертикальной установки.

В ряде случаев для дымоходов используются асбоцементные трубы. Они привлекают внимание низкой ценой и технологичностью установки. Но рекомендовать их для бани вряд ли возможно. При температуре более 300 ^oC они разрушаются, и этот процесс имеет взрывной характер. Кроме того, есть данные, что материал выделяет в воздух волокна асбеста, а это небезопасно для человека. Во всяком случае, в Европе такие трубы для дымоходов не применяются.

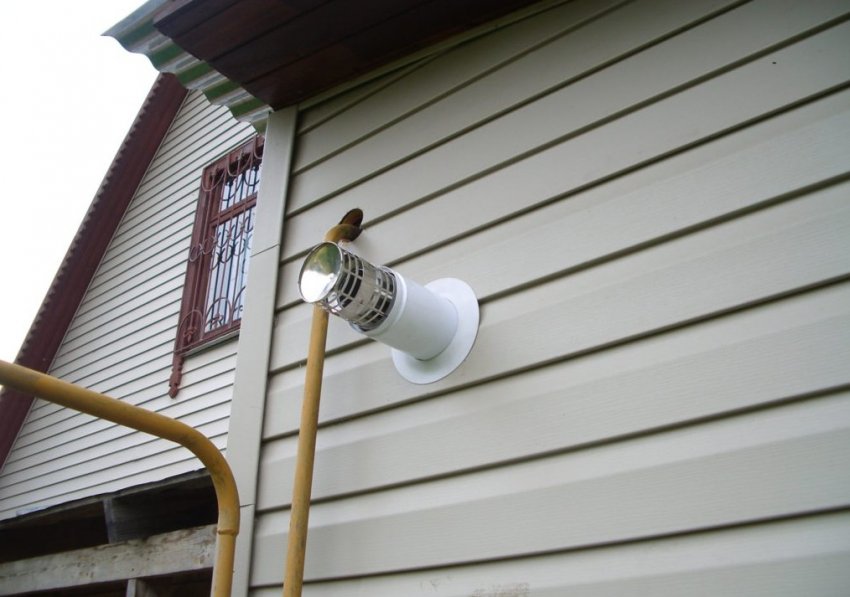

Коаксиальный дымоход

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». При этом внутренняя часть предназначена для отвода дымовых газов, а наружная — для подачи воздуха в топку печи. Внутренняя труба крепится в наружной тремя продольными рёбрами. Горячие дымовые газы перемещаются по дымоходу, создавая в топке разрежение. Благодаря этому по внешней трубе воздух засасывается в топку. При этом он нагревается, активизируя горение газа в топке котла. Очевидно, что такое устройство дымохода возможно только в газовых отопительных приборах закрытого типа. Таким образом, топка котла никак не связана с помещением и воздух в нём всегда остаётся чистым. В результате снижаются требования к приточной вентиляции и затраты на неё.

Коаксиальный дымоход очень удобен и прост в монтаже, но его можно применять только с котлами закрытого типа

Учитывая приведённые данные, очевидно, что лучшим выбором дымохода для бани будут нержавеющие трубы, тем более что они производятся специально для этой цели и комплектуются всеми необходимыми доборными элементами.

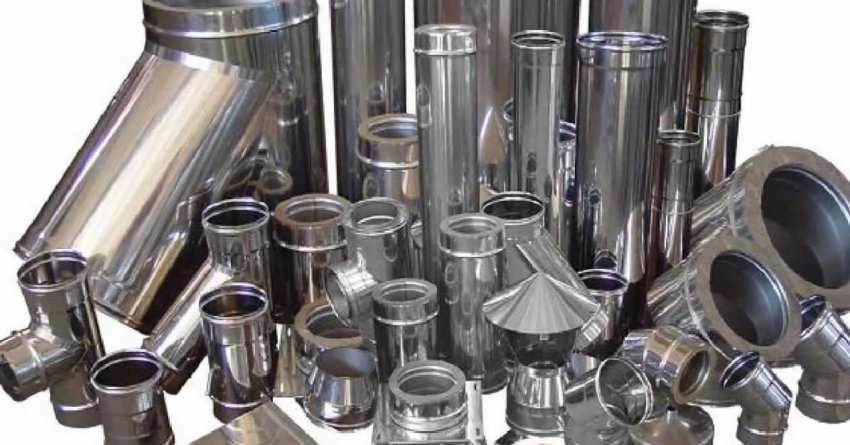

В продаже можно найти большой ассортимент различных переходников, колен, отводных устройств и крепёжных элементов для изготовления дымохода из нержавейки в любой конфигурации

Установка дымохода в бане

Прежде чем приступать к установке дымоотводящего канала от газовой банной печи, нужно составить проект и согласовать его с квалифицированным специалистом. Все сделанные замечания нужно учесть перед закупкой материалов.

Монтаж дымохода из нержавеющих труб в бане

Его начинают с установки печи или котла на место его постоянного расположения. При этом необходимо учесть требования правил пожарной безопасности. Далее нужно:

Установить переходник от котла к дымоходу. Он может быть вертикальным или горизонтальным в зависимости от конструкции отопительного агрегата.

Смонтировать и закрепить на трубе плоский шибер или внутреннюю заслонку для регулировки тяги в дымоходе.

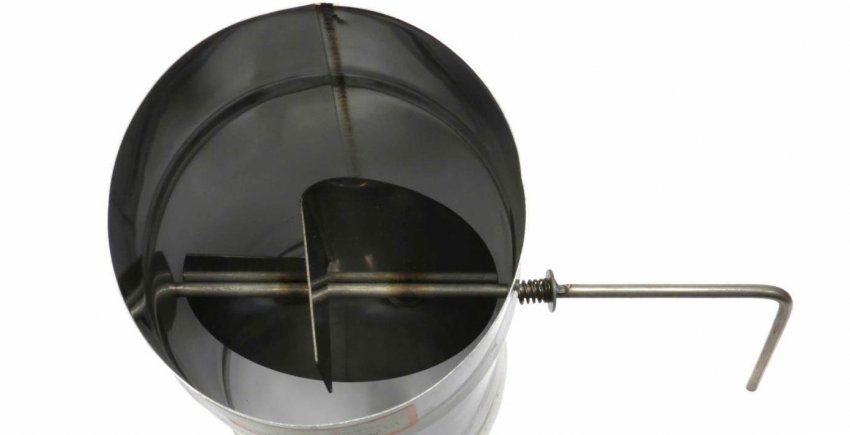

Поворотная шиберная заслонка обычно устанавливается в самом начале дымоходного канала и позволяет регулировать тягу в процессе горения

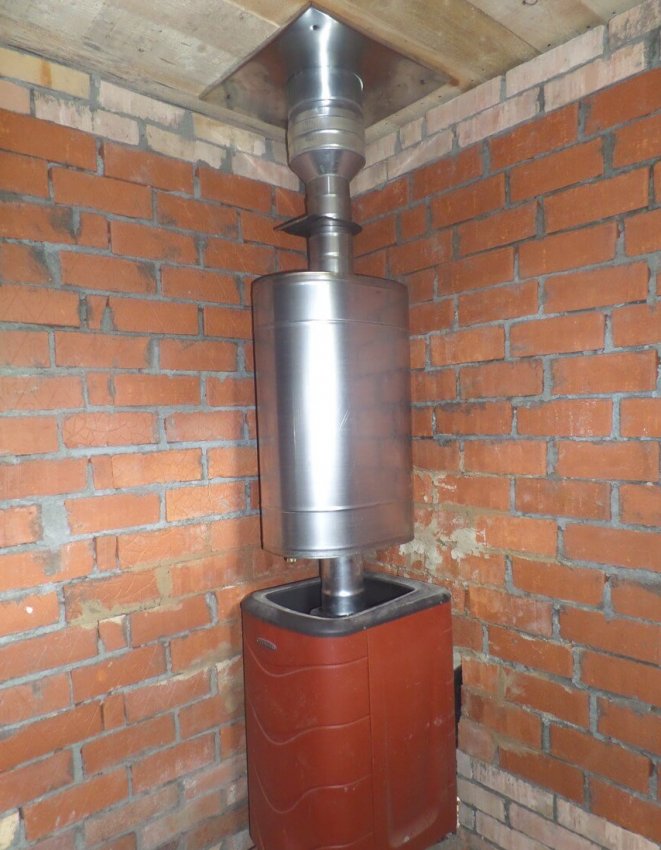

Подключить трубу бака для нагревания воды к трубе дымохода с нижней и верхней стороны. Нагретые газы проходят через патрубок в баке и нагревают воду, нужную для внутреннего потребления в бане. Бак с водой крепится к конструкции здания в соответствии с проектом.

Смонтировать участок дымохода от верхнего выходного патрубка бака до потолочного перекрытия. В нём нужно вырезать проём размером в три раза больше диаметра трубы. К потолку помещения с печью крепится лист асбеста толщиной 6–20 миллиметров, а поверх него лист нержавеющей стали такого же размера. Выбор материала обусловлен низкой теплопроводностью нержавейки. Лист нужно закрепить винтами-саморезами с шагом 8–10 сантиметров. Пустоту в проёме с чердачного помещения заполняют утеплителем — базальтовой ватой и закрывают со стороны чердачного помещения таким же листом из нержавеющей стали, как и снизу, с прокладкой из листового асбеста.

В потолочном перекрытии вырезают проём размером в 3 раза больше диаметра трубы, заполняют его негорючим утеплителем и закрывают с обеих сторон зааглушками из асбеста и нержавейки

Удлинить дымовую трубу очередными секциями (они бывают длиной 50 и 100 сантиметров) до достижения кровельного пирога. Соединение труб между собой внутри перехода через перекрытия не допускается.

Таким же образом нужно вырезать проём в кровельном пироге и финишном покрытии кровли, после чего вывести трубу наружу.

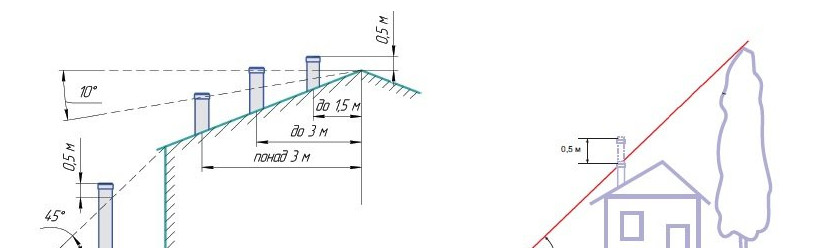

Высота трубы от горелки до верхнего конца должна быть не менее пяти метров. Положение её относительно конька задаётся следующими правилами:
- превышение над коньком крыши выполняется в 50 см, если труба расположена на расстоянии до 1,5 м от него;
- при выходе трубы на расстоянии 1,5–3 м от конька её верхняя часть должна находиться на уровне самой высокой точки кровли;
- если труба находится на расстоянии более трёх метров от места стыка скатов, её верхний конец должен располагаться на уровне воображаемой линии, проведённой от конька под углом 10^o к горизонтали.
Для того чтобы дымоход создавал хорошую тягу, его оголовок должен находиться на определённой высоте, которая зависит от расстояния до конька

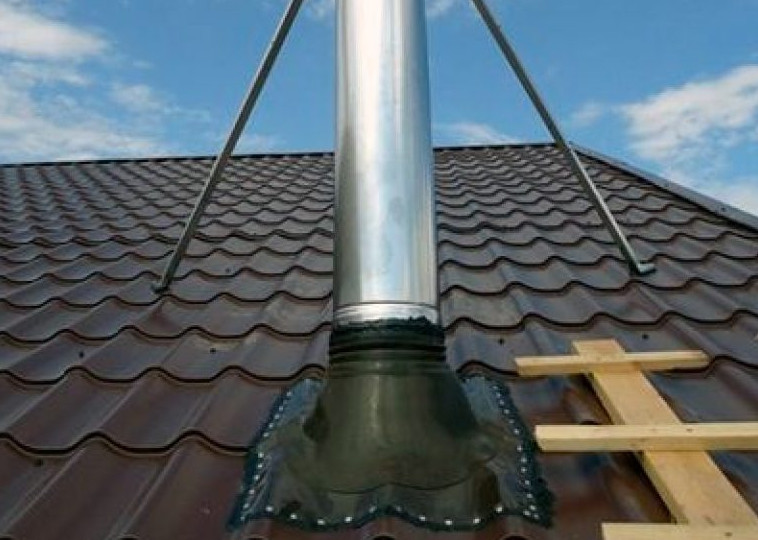

Проём в кровельном пироге с наружной стороны на скатной крыше необходимо защитить специальным фартуком. Его конструкция зависит от угла наклона ската и материала кровельного покрытия.

Для устранения возможности протечки в месте пересечение дымохода с кровельным пирогом устанавливается специальный фартук

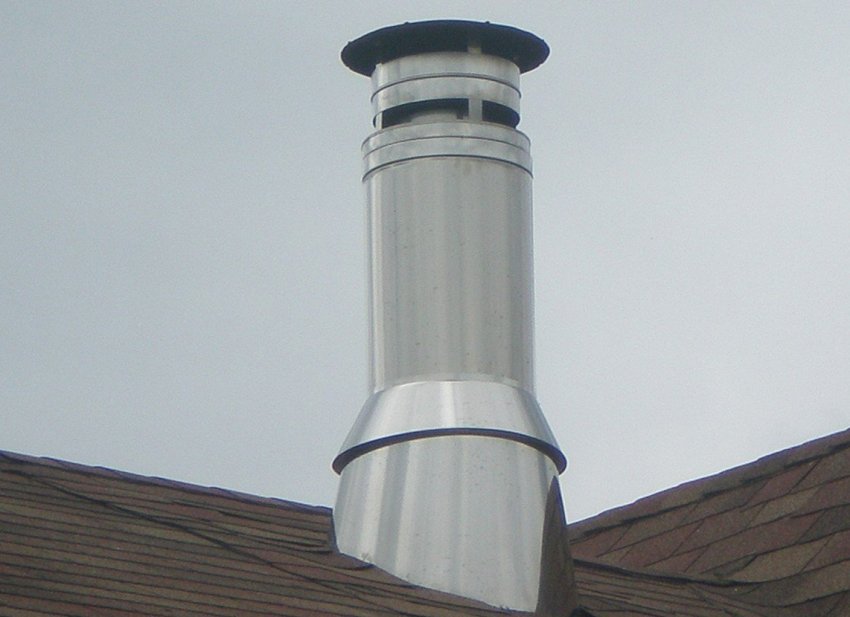

Смонтировать защитный колпак или дефлектор на верхний конец трубы.

Если надкровельная часть дымохода имеет длину более 1 м, её нужно укрепить на растяжках при помощи специального хомута с тремя кронштейнами.

При прохождении трубы по помещению, где установлен котёл, используются одностенные трубы выбранной конструкции, в чердачном помещении и на наружной части нужно устанавливать утеплённые двухслойные трубы или выполнять теплоизоляцию однослойных. Для перехода с одностенных труб на двухстенные (сэндвич-трубы) существует специальный переходник.

Видео: как устроить внутренний дымоход из нержавейки в бане

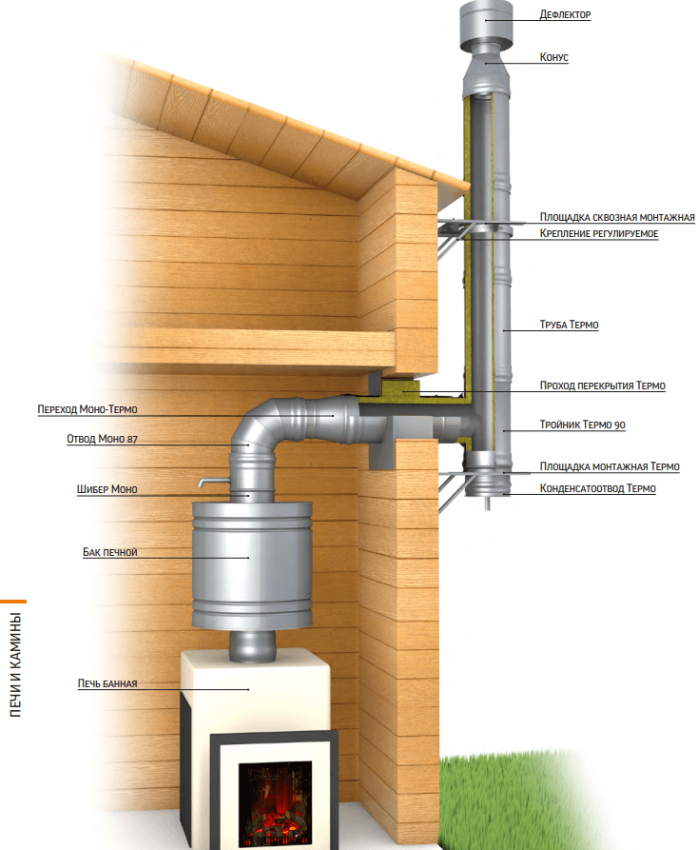

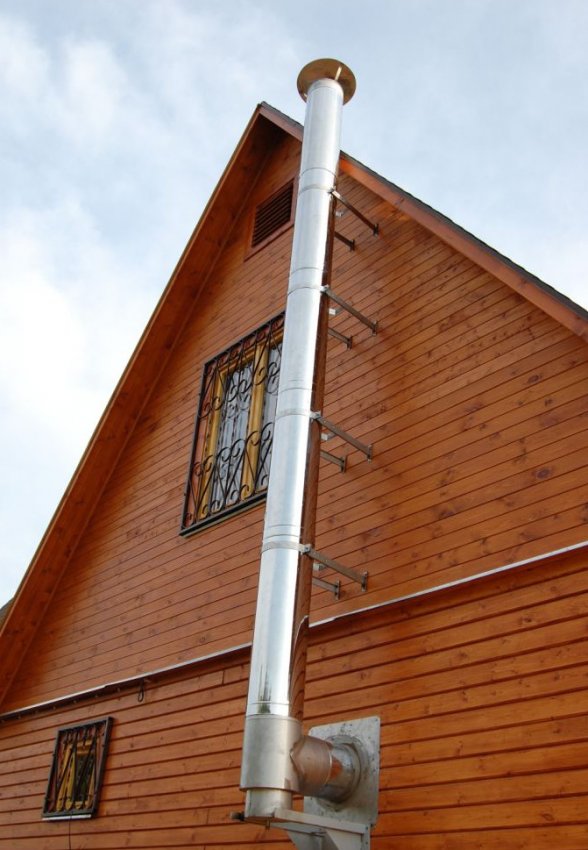

Если решено устроить наружный дымоход, труба выводится через стену бани, для чего в ней вырубается отверстие. Правила противопожарной заделки такие же, как при прохождении перекрытия. Нужно учитывать, что длина горизонтальной части трубы не должна быть более одного метра. При возможности устроить вывод под углом 45 градусов, следует предпочесть именно такое решение.

Дальнейшие действия таковы:

Установить тройник, верхний патрубок которого является местом для подключения вертикальной части дымохода, а к нижнему подсоединяется сборник конденсата.

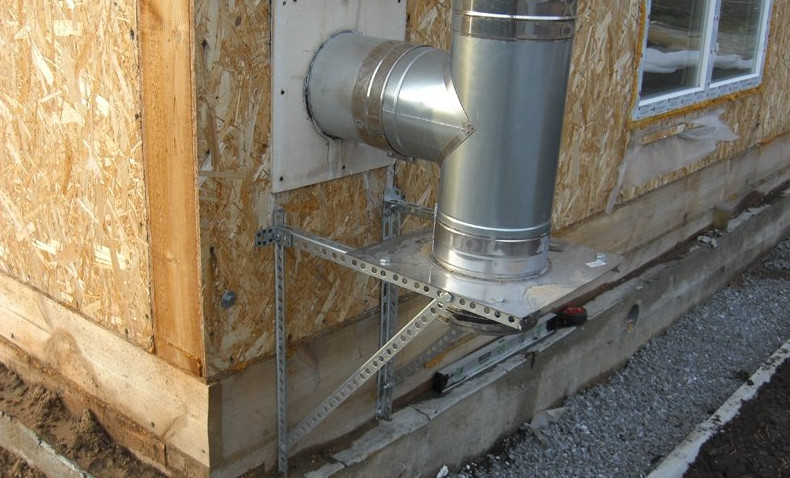

В месте выхода дымохода из стены устанавливается тройник с конденсатосборником и настенный кронштейн, принимающий на себя нагрузку вертикального участка конструкции

Собрать вертикальный участок дымохода до необходимого уровня. По мере наращивания высоты дымохода на стену, вдоль которой она устанавливается, крепятся кронштейны и на них фиксируется труба.

Кронштейны крепления дымохода к стене желательно устанавливать в местах стыка участков трубы

На верхнем конце трубы установить колпак или дефлектор.

Для устройства дымохода внутри котельной используются одностенные трубы, для вывода через стену с использованием переходника подключаются двухстенные секции. Длина секций составляет 50 и 100 см.

Стыковка отдельных секций труб производится «по дыму», то есть снизу вверх на специально изготавливаемые посадочные места. Допускается уплотнение соединений специальным высокотемпературным герметиком.

Видео: устройство пристенного дымохода из нержавейки в бане

Монтаж коаксиального дымохода выполняется очень просто. Нужно пробить отверстие в стене, вывести и закрепить трубу, после чего заделать проём.

Утепление дымохода

Основным неблагоприятным фактором при использовании отопления является засорение дымохода сажей. В результате его сечение уменьшается и снижается тяга. Но главная опасность сажи заключается в её способности воспламеняться и гореть с выделением очень большого количества тепла. При этом часто загораются строительные конструкции дома.

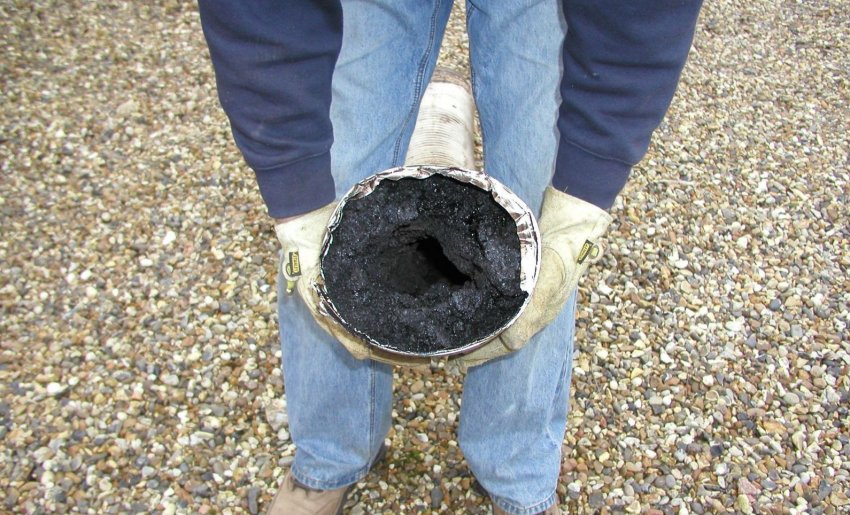

Со временем на стенках дымохода образуется толстый слой сажи, из-за которого сужается проходное сечение канала и заметно снижается тяга

Причиной образования сажи является выпадение конденсата на внутренних стенках дымоходов, где осаждаются твёрдые продукты горения, всегда содержащиеся в печных газах. Конденсат образуется из-за разницы температур внутренней поверхности дымохода и его наружной части. Поэтому печные трубы нужно утеплять независимо от вида материала, из которого они изготовлены. Утепление может выполняться следующим образом.

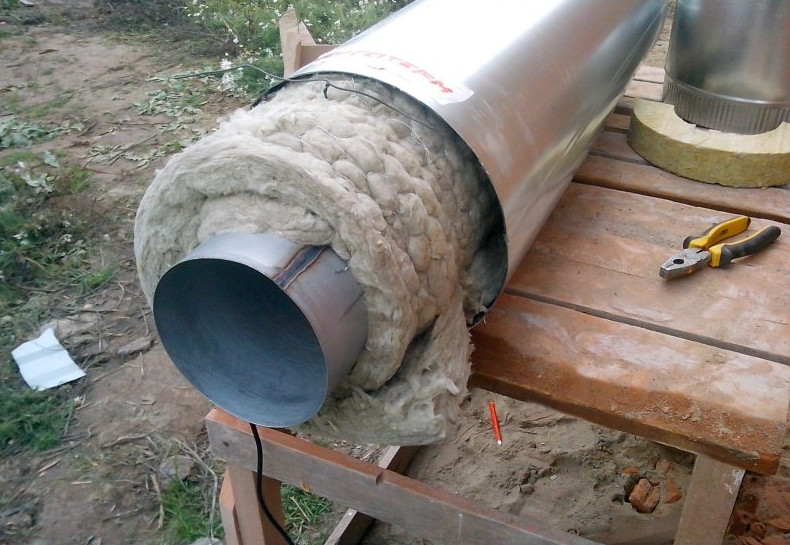

Укрытие дымохода слоем рулонного или плитного утеплителя по наружной поверхности.

Для утепления печной трубы её можно замотать теплоизолирующим материалом и защитить внешней трубой большего диаметра — получится самодельный сэндвич-дымоход

Установка защитного покрытия для утеплителя из фольги или прочной фольгированной плёнки. На наружной части трубы установка покрытия производится снизу вверх послойно, крепление — при помощи металлической ленты или строительных хомутов.

Нанесение штукатурки на кирпичный дымоход с добавлением в раствор армирующих элементов в виде фибровой стружки.

Самым простым способом утепления кирпичного дымохода является его оштукатуривание

В дополнительном утеплении керамических дымовых труб нет необходимости, поскольку их монтаж ведётся с использованием кожуха из керамзитобетона и утепляющего слоя базальтовой ваты внутри блока.

Особенности эксплуатации банного дымохода

Применение для отопления бани газовых тепловых агрегатов является оптимальным вариантом в части обслуживания дымохода. Причин тому несколько:

Температура печных газов в дымоходе не превышает 150 ^oC. При нормальной теплоизоляции, особенно в случае использования двухстенных сэндвич-труб, перепад температур будет незначительным. Точка росы (температура конденсации) располагается выше конца дымохода. В этом случае количество конденсата внутри трубы снижается до минимума.

В составе дыма при сжигании газообразного топлива твёрдых частиц очень мало, следовательно, сажи образуется немного.

Уровень автоматизации современных отопительных агрегатов позволяет установить оптимальный режим сжигания топлива, при котором происходит наиболее полное его сгорание.

Банные печи включаются периодически, как правило, не чаще одного раза в неделю, что увеличивает межремонтные периоды.

Поэтому основными операциями по обслуживанию дымохода является своевременный слив конденсата из накопителя и периодическая проверка состояния дымохода дважды в год — перед началом отопительного сезона и после его окончания. Очистка дымохода от сажи при этом выполняется по необходимости и не после каждого осмотра.

Проволочная щетка — надежный инструмент, позволяющий качественно прочистить дымоход

Как проверить тягу в дымоходе банной печи

Наличие тяги в дымоходе может быть проверено самыми простыми способами — по отклонению пламени свечи или спички, поднесённой к воздухозаборному окошку газовой колонки или печи. При нормальной тяге оно направляется внутрь агрегата. Перед проверкой нужно полностью открыть шибер или заслонку.

Тягу проверяют по отклонению пламени спички или свечи

Полоска от салфетки или туалетной бумаги также годится для проверки наличия и направления тяги по степени её отклонения от вертикали. Такой способ можно рекомендовать при контроле газового агрегата, он безопасен даже при наличии газа внутри прибора. Тяга в коаксиальных дымоходах не контролируется, так она возникает только при горении топлива, а её сила зависит от интенсивности горения.

Регулировка тяги в газовой печи

Признаками ненормальной тяги в печи является изменение цвета пламени и некоторые другие признаки:

Появление запаха гари или несгоревшего газа свидетельствует об опрокидывании тяги и возникновение обратного движения воздуха в дымоходе.

Изменение цвета на красный говорит о неполном сгорании топлива ввиду недостаточности кислорода воздуха. Понадобится регулировка тяги в сторону её увеличения.

Белое пламя горелки и гудение воздуха в дымоходе свидетельствует об излишней тяги в дымоходе, которую нужно уменьшить положением шибера или поворотом заслонки внутреннего регулятора.

Причиной изменения тяги в дымоходе могут быть погодные условия, в частности, изменение силы и направления ветра. Дымовую трубу в таком случае просто зажимает силой ветра. Устранить такие явления можно, установив на оголовок печной трубы флюгер-дефлектор, который поворачивается по ветру и, в силу своей конструкции, создаёт разрежение над трубой, улучшая тягу.

Кардинально тягу могут увеличить специальные приборы с электроприводом, устанавливаемые на дымовую трубу и принудительно создающие разрежение.

Фотогалерея: способы регулировки тяги в дымоходе банной печи

Регулировать тягу можно при помощи самодельной заслонки

Торсионный стабилизатор автоматически регулирует сечение канала дымохода в зависимости от силы тяги

Стабилизаторы тяги могут иметь разную конструкциюПрибор для автоматической регулировки тяги

Автоматические приборы корректируют тягу в зависимости от показаний специальных датчиков

Как прочистить дымовую трубу от сажи

Прочистка наслоений внутри трубы — самый неприятный, но, к сожалению, неизбежный момент в процессе эксплуатации отопительных агрегатов. Для тех или иных типов печей она производится чаще или реже. Наименее часто приходится чистить нержавеющие дымоходы газовых печей, но эта работа выполняется особыми инструментами с применением средств для очистки, размягчающих сажевый слой. Средства очистки таких дымоходов должны быть щадящими для зеркальной внутренней поверхности труб, чтобы сохранить их важнейшее качество — минимальную задержку конденсата внутри труб.

Дымоход можно прочистить двумя способами:

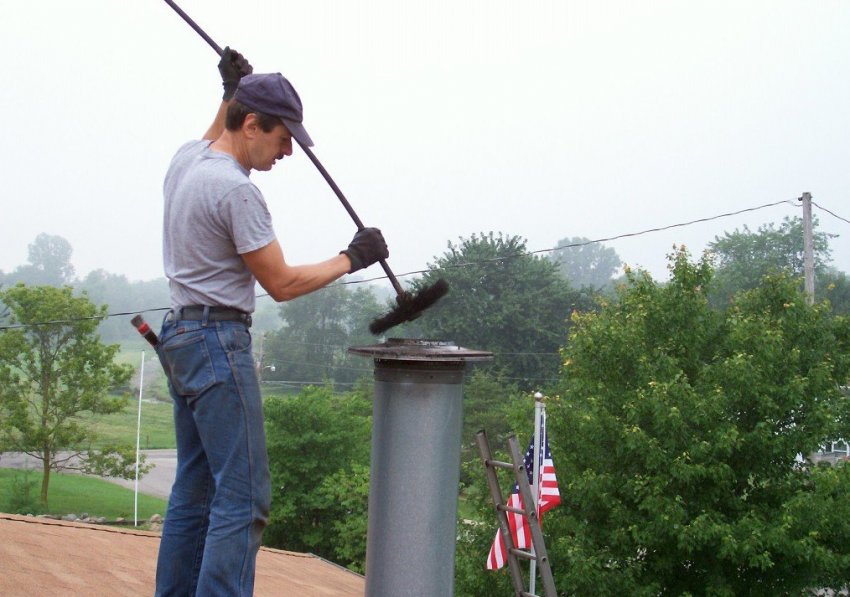

Сверху — при этом используются ерши или ежи с грузом. Их перемещают вниз вверх по дымовой трубе, добиваясь полного удаления нагара. При этом печь нужно тщательно укрыть мокрой тканью, чтобы сажа не попадала в помещение.

Снизу — к трубе проникают через топку, инструмент закрепляется на гибком валу. При таком способе щёткам придают вращение. Часто это производится с использованием привода, например, электродрели.

Прочистку производят механическим способом сверху вниз мягкой шарообразной щёткой. При сильном засорении стенок пристенных труб сажей можно произвести их демонтаж и очистить каждую секцию отдельно.

Фотогалерея: средства для очистки дымохода от сажи

Металлической щёткой нельзя чистить трубы из нержавеющей стали

Пластиковый ёрш очищает дымоход без повреждения его поверхности

Самодельный инструмент из подручных материалов позволяет быстро очистить дымоход

Для самостоятельного проведения работ можно купить готовый набор инструментов чистки дымоходов любой формы
Видео: прочистка дымохода банной печи от сажи

Отзывы потребителей о дымоходах и газовых печах для бани

ТЕПЛОИЗОЛИРОВАННАЯ ДЫМОВАЯ ТРУБА (труба-сэндвич) и ИК-ЭКОНОМАЙЗЕР. Применение теплоизолированной трубы или трубы — сэндвич и ИК-экономайзера обязательно. Они нужны для равномерного прогрева парной по высоте инфракрасным излучением. Труба-сэндвич уменьшает мощность инфракрасного излучения от дымовой трубы, которая также сильно сушит воздух, если не теплоизолирована, и уменьшает вероятность пожара. ИК-экономайзер используется, как низкотемпературный инфракрасный источник тепла, для обогрева парной и использования парной в режиме инфракрасной сауны. Он быстро и мягко прогревает тело человека, находящегося в парной, вызывая потоотделение. ИК — экономайзер возвращает часть энергии сгоревших дров, и понижает температуру дымовых газов на стыке с сэндвичем. ИК-экономайзер позволяет визуально контролировать процесс горения. Нельзя допускать разогрева дымовой трубы до красного свечения.

-=BVS=-

http://www.e1.ru/talk/forum/read.php?f=120&i=359532&t=359532

У меня у соседей баня на газу.Пользуются давно. Признаются,что не нравится 1.Нет того духа бани 2.Змеи(ужи)

Good deeds

http://www.e1.ru/talk/forum/read.php?f=120&i=359532&t=359532

у нас была на газу, тоже не понравилось — жара не было того как от печи на дровах. В итоге отказались от газа.

=Murr=

http://www.e1.ru/talk/forum/read.php?f=120&i=359532&t=359532

По теме: тоже был в разных банях. Электро- и газо- печки не понравились искуственностью, нет того «духа русской бани», в отличии от дровянной (а я в баню в основном хожу не помыться, ибо душ есть, а ОтдохнутЬ, ОчиститьсЯ, как бы высокопарно это не звучало…)… НО если вы любите финскую баню, то это в самый раз, на газу будет ОптимальнейшиМ выбором.

GrayF

http://www.e1.ru/talk/forum/read.php?f=120&i=359532&t=359532

У дядьки в деревне стоит — ВЕЩЬ. Он не нарадуется, сначала ее дровами топил, щас газом, пришёл кнопку нажал, через час-полтора париться идет!!!

kevvgeniy

http://izhevsk.ru/forummessage/57/2341296.html

У родителей на татарике в бане обычная печь,в нее установлена с горелка на газу… работает уже много лет, нет грязи от дров, очень удобно, в повседневке работает на «фитиле»,а захотел в баньку за 2 часа добавил газку и отличный жар! запаха дыма дров конешна нет, НО это дело вкуса у брата баня работает по другому принципу, себе буду строить также… из дома в баню брошены трубы от основного газкотла для подогрева теплого пола в баньке, постоянно тепло, а захотел жару затопил печь дровами с дымком

GRust

http://izhevsk.ru/forummessage/57/2341296.html

Дымоход любой конструкции нуждается в постоянном уходе и обслуживании. И это главное требование для обеспечения его длительной и безопасной эксплуатации. В настоящее время рынок заполнен довольно совершенными комплектными изделиями для дымохода, поэтому собрать его можно самостоятельно. Успехов вам!
