Асбестоцементные трубы — самая дешёвая основа для дымохода, поэтому чаще других используется в частном строительстве. Но профессионалы утверждают: их можно монтировать только в редких случаях и только по правильной технологии. Поэтому, если вы обратили внимание на этот стройматериал, стоит убедиться, что он подойдёт для вашего здания.

•
  #i-2



  •
    #i-3






•
  #i-5


•
  #i-7



•
  #i-8



  •
    #i-9



  •
    #i-10







•
  #i-11


•
  #i-13



•
  #i-14



  •
    #i-15






Дымоходы из асбестоцементной трубы: характеристики

Асбестоцементные трубы — это бетонные изделия (85%), армированные волокнами асбеста (15%). Последние добываются из природного минерала путём дробления и распушивания. Трубы из асбестоцемента получаются жёсткими и хрупкими (могут повредиться при транспортировке), пористыми и склонными к накоплению влаги. Соединяются они с помощью муфт из того же материала, при этом есть необходимость в тщательной герметизации стыков. Процедура монтажа асбестоцементных изделий требует некоторых навыков и больше времени, чем сооружение дымохода из сэндвич-элементов или двойной металлической трубы. Но большинство недостатков обыватели оправдывают низкой ценой стройматериала.

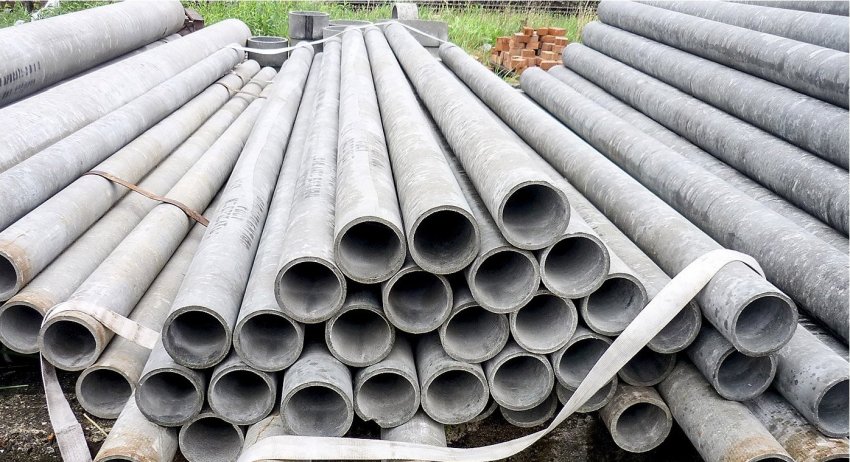

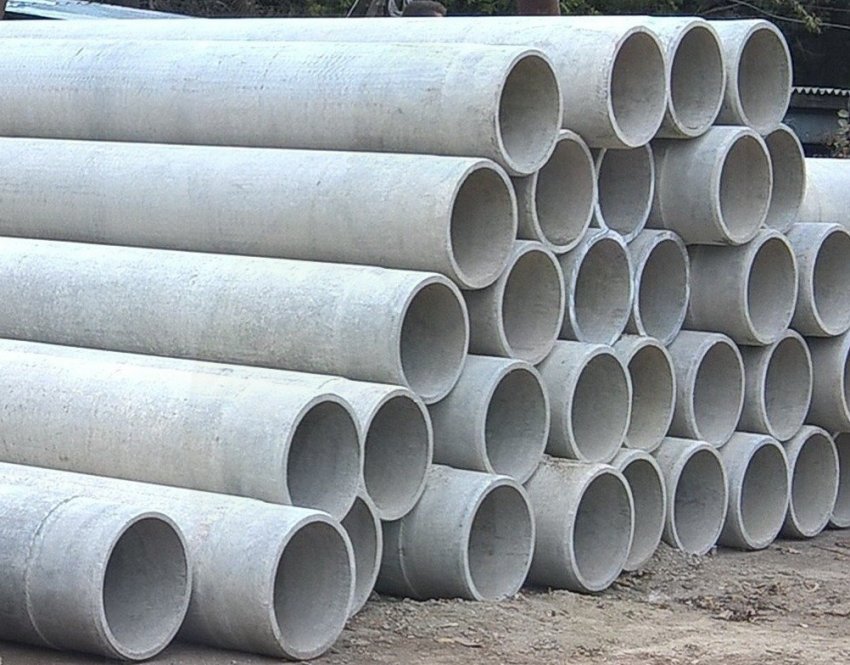

Асбестоцементные трубы стоят недорого и производятся в больших объёмах

Опытные строители рекомендуют использовать асбестоцементные трубы для отвода дыма от мангалов и барбекю на открытых площадках, а также в летних кухнях и дачных домиках, которые посещаются только время от времени. В более основательных сооружениях для постоянного проживания их лучше не устанавливать.

Таблица: достоинства и недостатки асбестоцементных труб

Медицинские противопоказания считаются одним из главных недостатков асбестоцементных труб. Считается, что установленный в доме дымоход из этого материала может в перспективе привести к раковым заболеваниям. Но медики выражаются не столь однозначно. Исследованиями подтверждена опасность амфиболовой разновидности асбеста, поэтому его использование и добывание полностью запрещено.

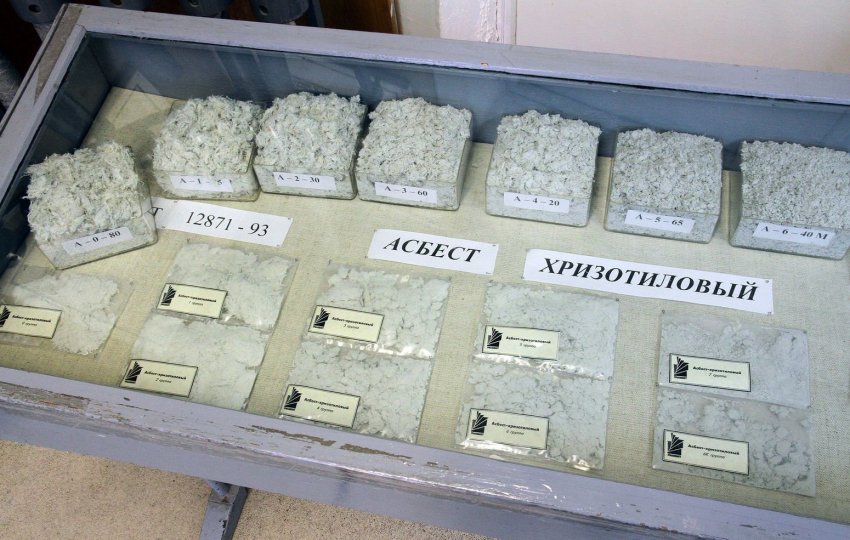

Для производства труб используется хризолитовый асбест

В продажу поступают изделия из более безопасного хризолитового асбеста, который может навредить только при его вдыхании в виде пыли. То есть негативно влияет он только на работников заводов, где из минерального волокна и цемента делают трубы. И только потому, что они регулярно получают возможность вдохнуть хризолитовую пыль в больших количествах. Но даже если мастеровые не пользуются средствами индивидуальной защиты, лёгкие самостоятельно (без процедур и препаратов) выводят половину пыли за 10 дней. Оставшаяся часть при накоплении может вызвать кашель, аллергию, в худшем случае — астму, но не рак.

При исследовании вреда асбеста в первую очередь обращают внимание на лёгкие

В готовом же состоянии изделия совершенно безопасны, их можно переносить голыми руками, резать и сверлить без респиратора. При перегреве материал может выделять некоторое количество продуктов реакции, но превышение температурного режима при правильном использовании асбестоцементных изделий случается только в форс-мажорных случаях. Кроме того, дым вместе с вредными веществами быстро покидает трубу и относится ветром.

Поэтому медики уверены, что правильно смонтированный дымоход не может стать причиной заболеваний.

Согласно СНиП 41–01–2003 пункт 6.6.13 асбестоцементные трубы можно использовать для сооружения дымохода, если температура отводимых газов не превышает 300^оС.

Как выбрать дымоход из асбестоцементной трубы

Поскольку этот стройматериал относится к бюджетным, не стоит пытаться сэкономить ещё больше и искать самые дешёвые асбоцементные трубы. Лучше купите их в надёжном магазине, который предъявляет гарантии качества изделий. Иначе есть риск, что дешёвые трубы даже не доедут до места монтажа и пойдут трещинами уже в пути.

Ржавый налёт и грязь на поверхности асбоцементных труб — показатель их неправильного хранения и неудовлетворительного качества

При покупке трубы рекомендуется:

• тщательно осмотреть каждое изделие, убедиться в отсутствии трещин и сколов, выделяющихся сгустков и нехарактерных включений в материале;


• проверить (как минимум визуально) ровность трубы и равномерность толщины стенки;


• подобрать асбестовый шнур для герметизации стыков;


• удостовериться, что сечение трубы точно соответствует диаметру патрубка котла.

Не пытайтесь совершенствовать отопление, покупая для котла асбестоцементную трубу меньшего диаметра, чем его патрубок. Это снизит эффективность отопительного прибора. Нельзя и увеличивать размер трубы — тяга станет значительно меньше, и дым может начать возвращаться в дом.

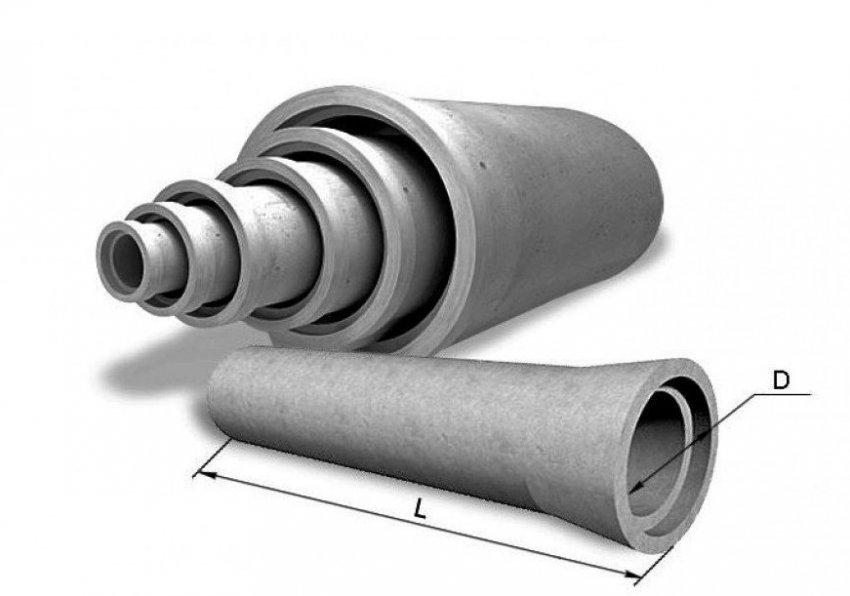

Ассортимент асбестоцементных труб не ограничит вас в выборе

Производители предлагают асбоцементные трубы диаметром от 10 до 50 см, поэтому подобрать оптимальный вариант для вашего котла не составит труда. Чтобы минимизировать количество стыков, стоит приобрести трубу длиной 5 м, но если её невозможно перевезти, можно взять и 3 м (это минимально допустимая длина дымохода). Непосредственно для подключения к патрубку рекомендуется приобрести переходник или газоотводную трубу из нержавеющей стали, способную герметично соединяться как с металлическим патрубком, так и с асбестоцементным дымоотводным каналом.

Видео: правила расчёта высоты и диаметра дымовой трубы

Установка дымохода из асбестоцементной трубы

Устанавливать асбестоцементный дымоход можно только в том случае, когда источником тепла служит газовый либо пиролизный котёл, а само строение не используется для постоянного проживания. Если вы решили оборудовать таким дымоходом летний домик или баню, для обеспечения собственной безопасности обязательно соблюдайте технологию.

Для дымохода из асбестоцементных труб обязательно потребуется фундамент, так как собранная конструкция получается достаточно тяжёлой. В редких случаях дымоотводный канал опирается на отопительное устройство, чаще для него устраивают отдельную опору.

Опытные строители рекомендуют:

• делать длину трубы не меньше 5 м (от колосника до верхнего торца дымохода), но и не более 6 м (сделаете выше — дым начнёт возвращаться);


• располагать её на расстоянии более 1 м от горючих элементов крыши;


• использовать между патрубком котла и асбестоцементной трубой соединитель длиной не больше 1 м;


• не экономить на соединительных муфтах, для обеспечения герметичности стыков они должны быть качественными;


• использовать для герметизации стыков материалы с рабочей температурой до 1000^оС;


• при проходе через перекрытия обязательно изолировать дымоход от конструктива с помощью негорючих материалов (чем больше диаметр трубы, тем толще нужен слой распушки);


• обязательно сооружать пирог теплоизоляции трубы на открытом воздухе;


• выводить её из плоской кровли как минимум на 0,5 м выше внешнего слоя отделки крыши, а из скатной кровли — на 1–1,5м выше конька;


• укреплять трубу растяжками или скобами, если её высота превышает 1,5 м.

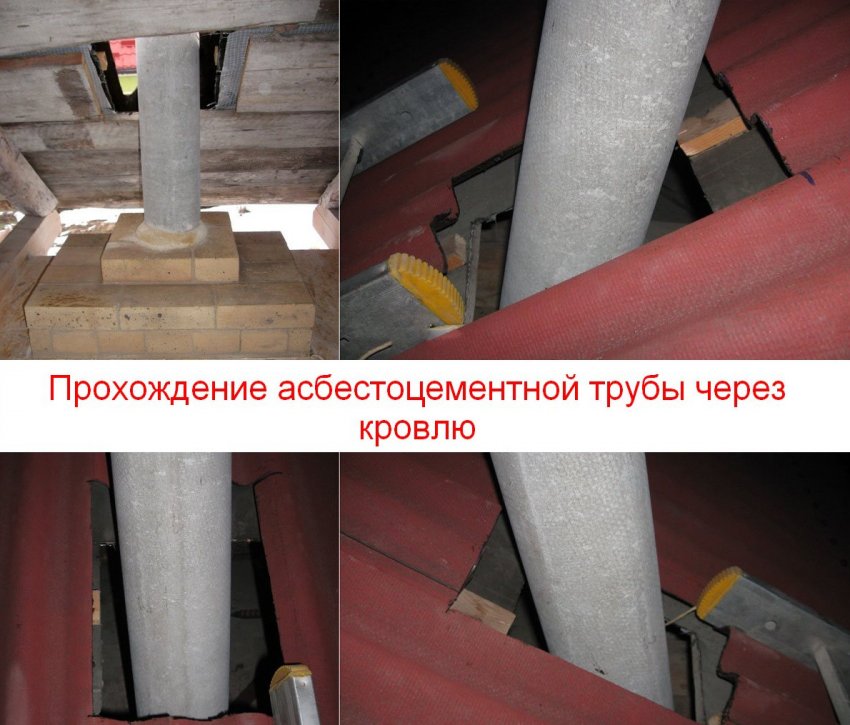

При проходе асбоцементной трубы через кровлю обязательно установите выдру (расширение дымохода), она защитит чердак от попадания дождя и снега.

Видео: узел примыкания трубы дымохода к кровле своими руками

Монтаж дымоходов из асбестоцементной трубы своими руками

Процедура монтажа дымохода из асбоцементных труб немного отличается в зависимости от того, когда он ставится.

Если нужно сделать уклон в дымоходе из асбестоцементных труб, используйте патрубки из материалов, которые не поддаются горению и не боятся высоких температур.

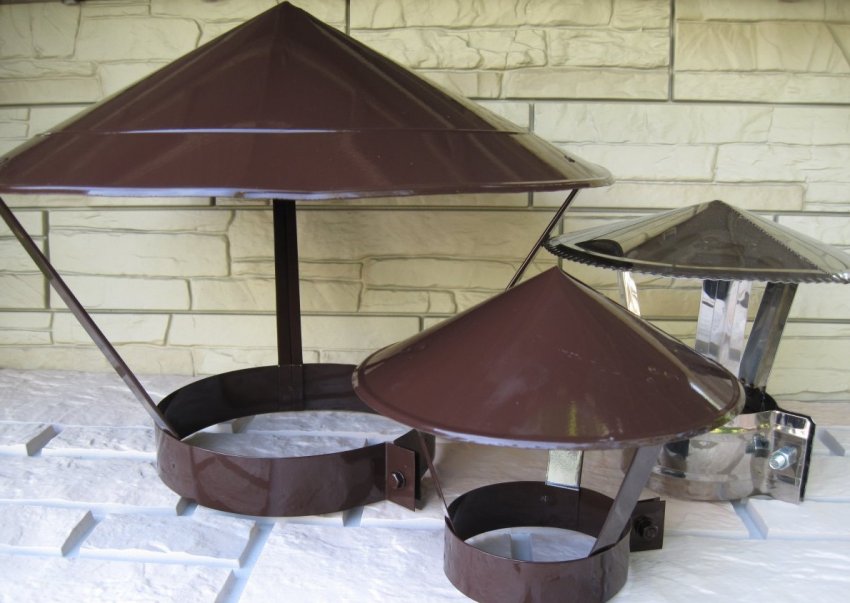

Диаметр зонтика можно подкорректировать под размер асбестоцементной трубы с помощью хомута

Необходимые инструменты и материалы:

• асбестоцементные трубы нужной длины (в среднем 5–6 м);


• колпак (зонтик) для защиты дымохода от попадания осадков;


• муфты для соединения труб между собой;


• битумный герметик для изоляции стыков;


• асбестовый шнур для уплотнения стыков;


• переходной элемент для соединения труб и патрубка котла;


• крепёжные хомуты из металла (один на каждое соединение);


• цемент, песок и арматура для фундамента;


• болгарка для раскроя материалов;


• ножницы по металлу для резки стальных труб;


• дрель с миксерной насадкой или бетономешалка для сооружения фундамента;


• мастерок, шпатель, строительный нож, нить с отвесом и другой мелкий ручной инструмент.

Инструкция по монтажу асбоцементного дымохода при строительстве здания:

1. Соорудите фундамент, на который будет опираться асбестоцементная труба. Для этого подойдёт кирпич или бетон, но лучше всего использовать жаропрочный цемент, поскольку основание располагается рядом с источником тепла. Чем выше фундамент, тем более холодные газы будут попадать в асбоцементную трубу, и тем дольше она прослужит. Сделайте в нём ревизионный люк для чистки дымохода.



   Ревизионные люки делаются в трубе с помощью тройников



2. Установите на фундамент цельную трубу из асбестоцемента и закрепите её строго вертикально. Пятиметровое изделие тяжёлое, вам понадобится 1–2 помощника.

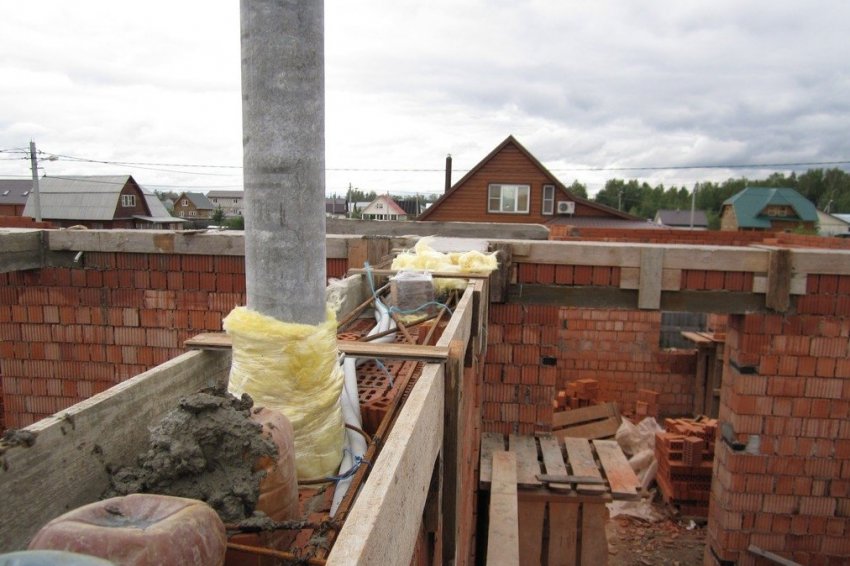

   При установке асбестоцементной трубы в стене особенно важно контролировать правильность её расположения



3. Подсоедините трубу к патрубку котла через переходник из более жаропрочного материала (стали, калёного стекла, керамики).

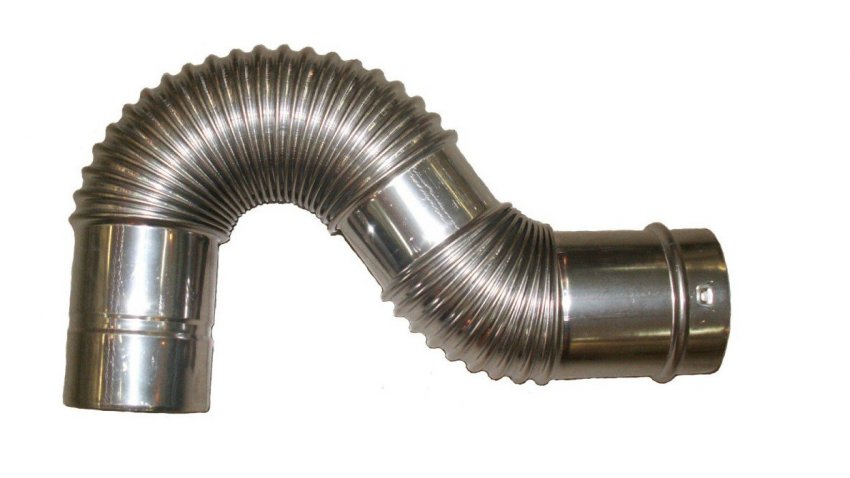

   Гофротруба из нержавеющей стали монтируется на патрубке котла и асбоцементной трубы с помощью герметика и хомутов



4. Герметизируйте стыки жаропрочным материалом и проверьте, не осталось ли незаметных щелей.

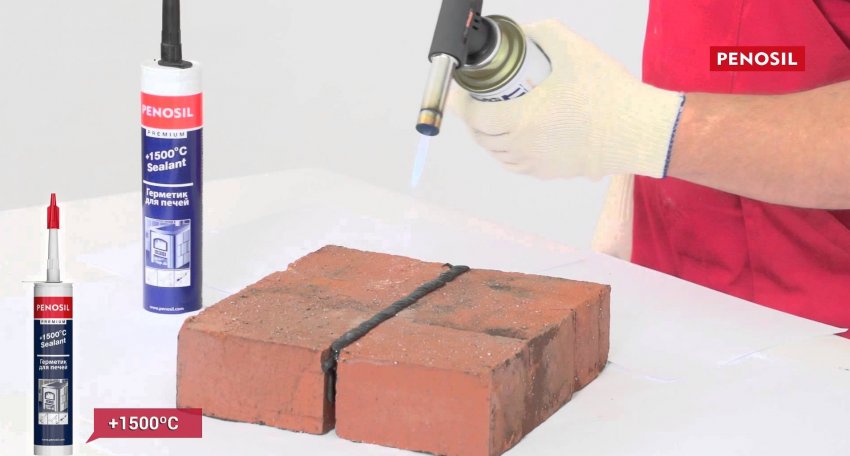

   Испытания подтверждают, что чёрный герметик в тубах выдерживает температуру до 1500 градусов



5. Установите на верх трубы защитный колпак от осадков.

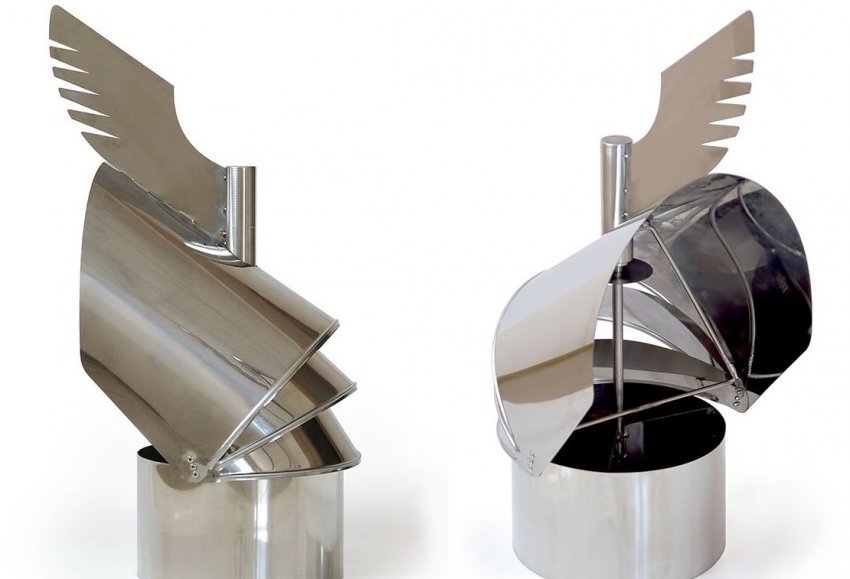

   Оригинальный колпак для дымохода не только придаст неповторимости дымооду, но и увеличит тягу

При сооружении перекрытий и кровли дома вокруг трубы понадобится организовать термоизоляционный пояс.

Иногда нужно установить трубу в уже построенном здании:

1. Сделайте под дымоход фундамент-опору по вышеописанным правилам.

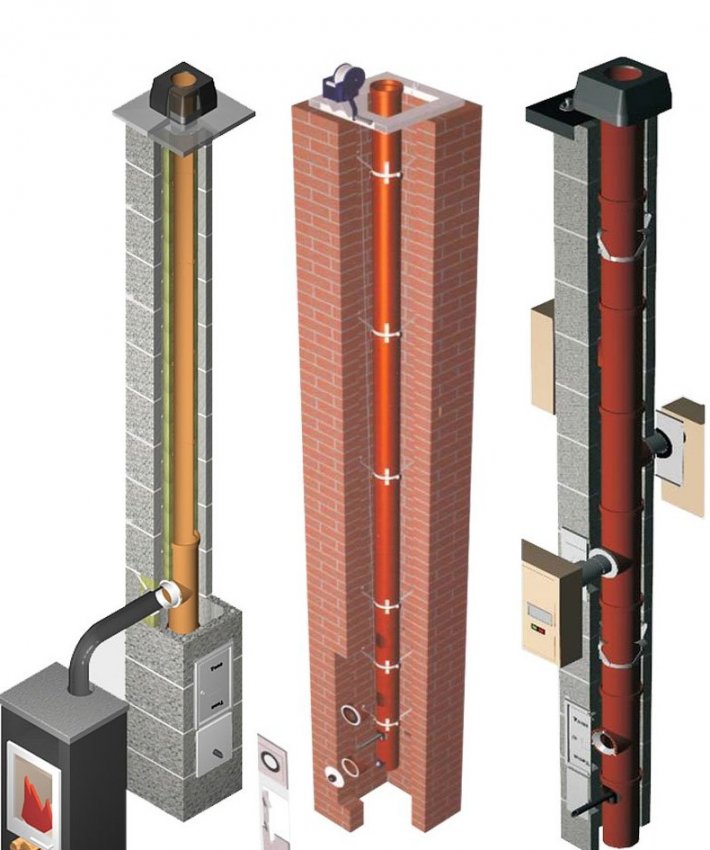

   Если фундамент продолжить вверх и обустроить канал для трубы, дымоход будет гораздо устойчивее



2. Обустройте в межэтажных перекрытиях и в кровле отверстия для прохода трубы и защитите периметр толстым слоем негорючих материалов.

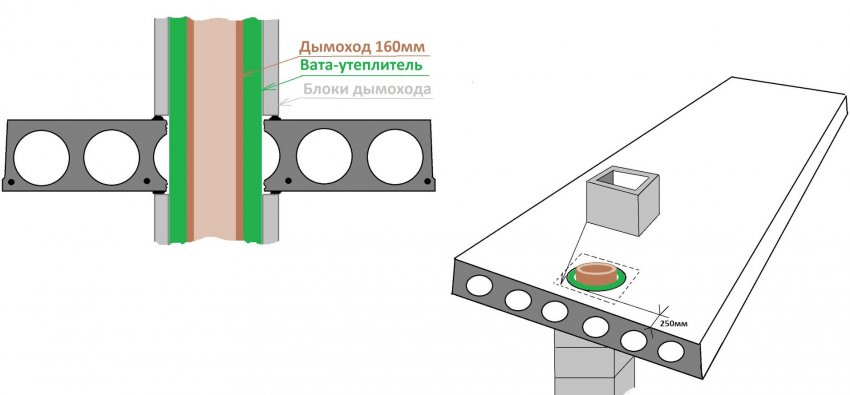

   В бетонном перекрытии отверстие сделать гораздо труднее, чем в деревянном, поэтому при работе тщательно выверяйте размеры



3. Начните сборку дымохода от верха вниз. Первый фрагмент асбестоцементной трубы закрепите к конструктиву крыши через теплоизолированные фиксаторы раструбом вниз. Обустройте гидроизоляцию периметра и верните на своё место декоративную отделку кровли.



   При установке трубы особенно тщательно выверяйте вертикальное расположение изделия



4. Наденьте на верхушку трубы защитный колпак, чтобы осадки не попадали в трубу. После этого монтаж можно продолжать даже во время дождя.

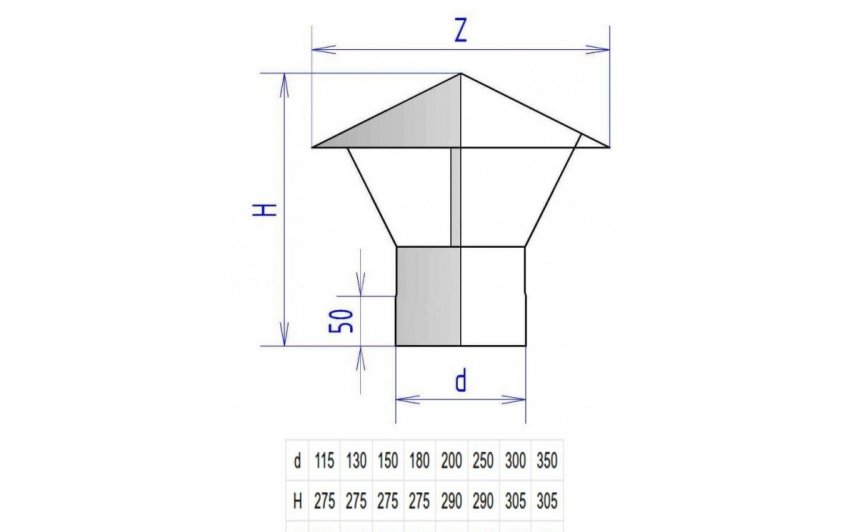

   Можно подобрать зонтик под размер трубы, а можно изготовить его из жести, соблюдая указанные пропорции



5. Если вы приобрели трубы без раструба, на нижнюю часть первой наденьте металлический крепёжный хомут и соберите дымоход с их помощью.



   Широкий металлический хомут поможет надёжно скрепить трубы, а обрешётка не позволит им сместиться



6. Возьмите следующий фрагмент асбестоцементной трубы и с помощью домкрата вдавите тонкий конец в раструб предыдущей. Если верхний элемент закреплён достаточно надёжно, нижний плотно войдёт в него без видимых зазоров.

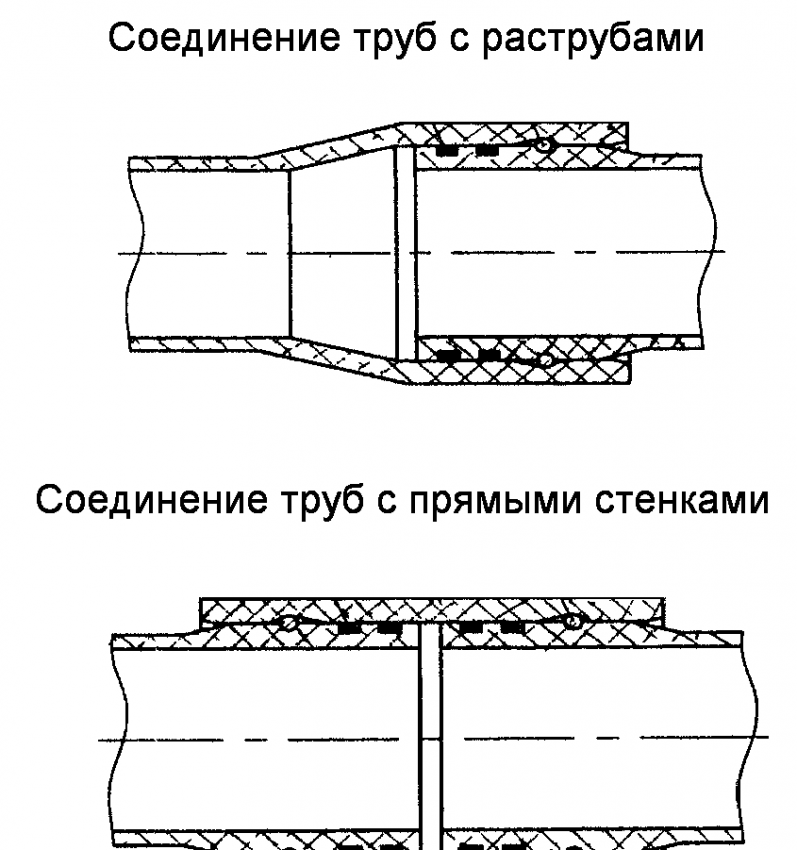

   Схема соединения асбестоцементных труб на раструбах и хомутах поможет сделать это правильно



7. Тщательно уплотните стык асбестовым шнуром и битумным герметиком.

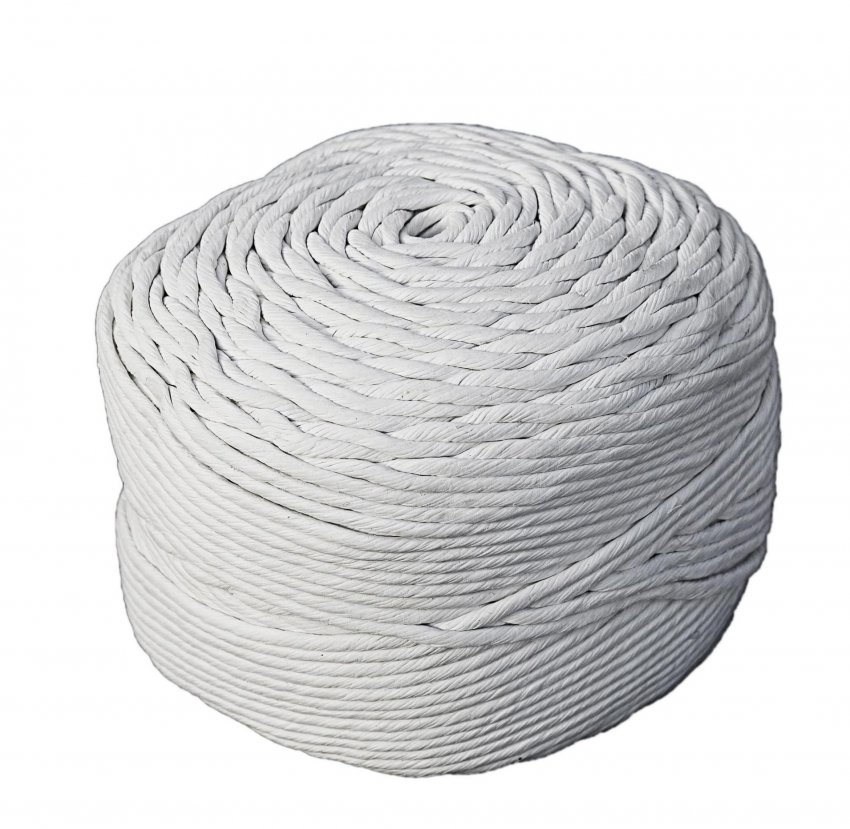

   Асбестовый шнур продаётся в бобинах и отрезами



8. Повторяйте операцию, пока трубы не дойдут до уровня фундамента. Установите дымоход на основание. При необходимости добавьте фрагмент трубы нужной длины.

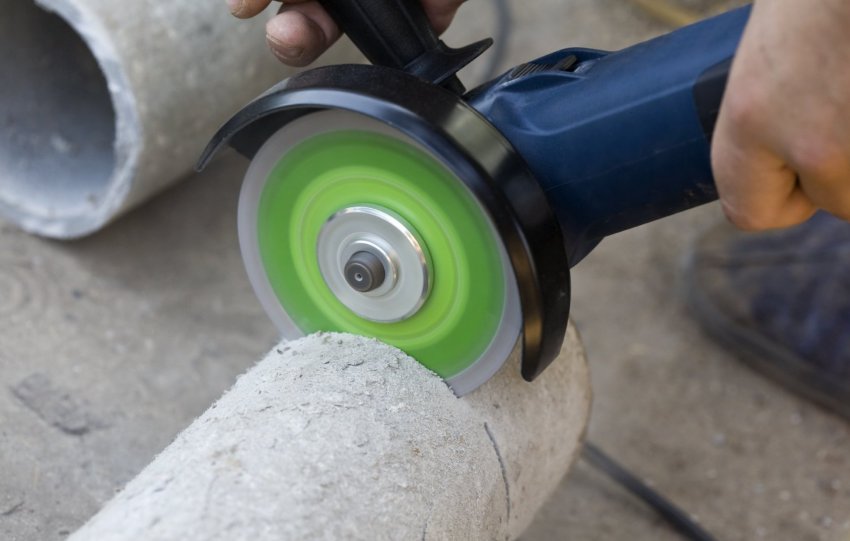

   Асбестоцементные трубы отлично режутся болгаркой



9. Подсоедините дымоход к патрубку котла через переходник.

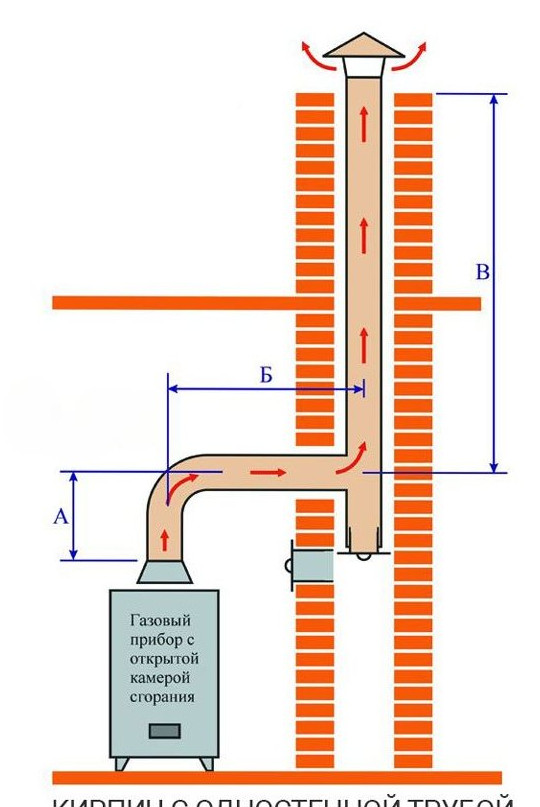

   Стальная труба с 90-градусным коленом — хороший вариант для перехода на трубу, спрятанную в стене

По окончании монтажа по любому из описанных способов требуется проверить наличие тяги. Подожгите в топке котла щепку и посмотрите на положение огонька. Если всё сделано правильно, он должен отклоняться в сторону дымохода.

Как утеплить дымоход из асбестовой трубы

Утепление асбоцементного дымохода обязательно. Для этого, как правило, используют минеральную либо каменную вату. Эти материалы придают дымоходу нужную для нормальной тяги теплоёмкость и одновременно являются негорючими, что примиряет асбоцемент с правилами противопожарной безопасности.

Утеплять дымоход можно двумя способами:

1. Во время монтажа дымохода. Как только один фрагмент асбестоцементного изделия устанавливается на место, на него надевают трубу из нержавеющей стали большего диаметра, а в образовавшийся зазор набивают утеплитель. Так продолжается до самого конца дымохода. Поскольку минвата нуждается в гидроизоляции, стыки стальных труб требуется уплотнять не только хомутами, но и жаростойким герметиком.

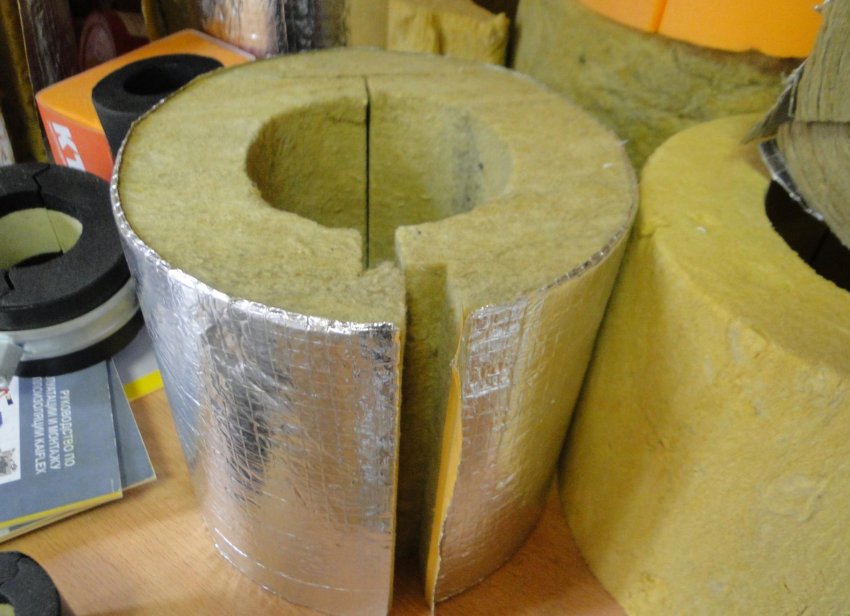

   Ватные трубы с металлизированной гидроизоляцией помогут утеплить асбестоцементный дымоход надёжно и быстро



2. После монтажа дымохода. Готовая труба обматывается толстым слоем рулонной ваты. Чтобы предотвратить сползание утеплителя, его фиксируют металлическими хомутами или просто стяжками из провода. Вторым слоем наматывается влагозащитная мембрана, при необходимости стыки проклеиваются скотчем. Декоративная отделка — та же труба из нержавеющей стали, но разрезанная по вертикали. Разрез позволяет «обнять» ею асбестоцементный дымоход вместе с утеплителем. Каждый фрагмент стальной трубы также фиксируется хомутами и обрабатывается герметиком.

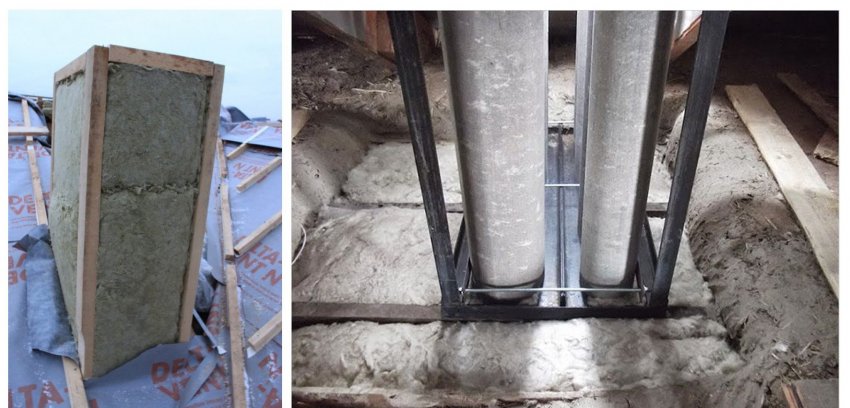

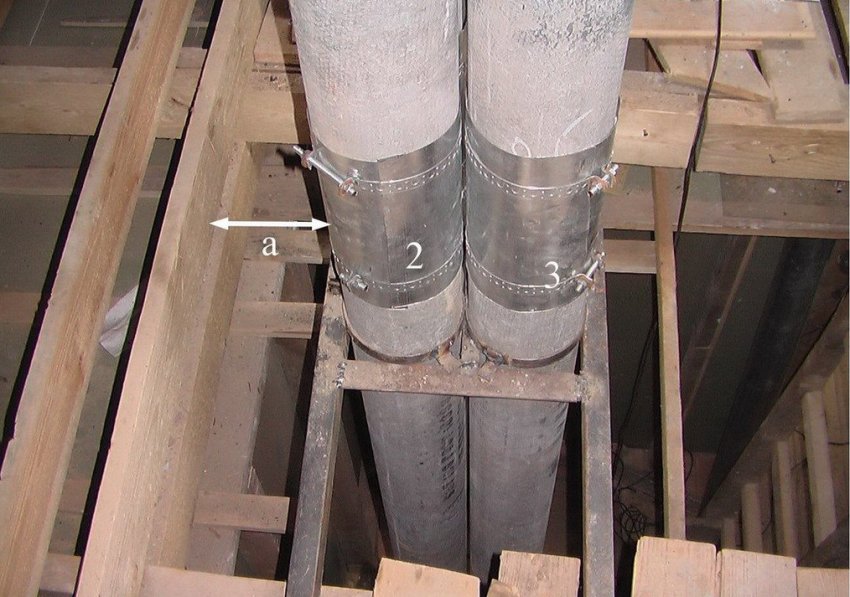

   В металлическом каркасе с плитами ваты можно спрятать сразу две трубы и одновременно придать дымоходу декоративный вид

Имейте в виду, что утепление дымохода пенопластом любого вида, а также другими горючими теплоизоляторами ни в коем случае не допустимо.

Особенности эксплуатации дымоходов из асбестоцементной трубы

Одна из главных трудностей в использовании асбоцементных труб — необходимость во своевременном удалении сажи. Из-за того, что в таком дымоходе устанавливается только одно ревизионное отверстие, чистка труб затрудняется, поэтому в первую очередь стоит заняться профилактикой.

Химическая чистка дымохода

Под марками Hansa (Литва), Spalsadz (Польша), «Трубочист» (Россия) выпускают чистящие средства в виде порошка (смесь хлорида меди, фосфатов, солей аммония и др.). При высыпании 1–2 мерных ложечек состава на горящие дрова химикаты вступают в реакцию со шлаком и сажей на стенках дымохода. Под действием катализатора загрязняющие вещества превращаются в горючие газы и твёрдую субстанцию. Газообразная составляющая покидает дымоход с дымом, остальные частицы падают в топку и вычищаются вместе с золой. Производители рекомендуют использовать средство каждый 4–5 розжигов, чтобы поддерживать трубы в чистоте. Действие препарата легко заметить по выделяющемуся белесому дыму. Средство с таким же действием выпускается и в виде полена, пропитанного нужными химикатами.

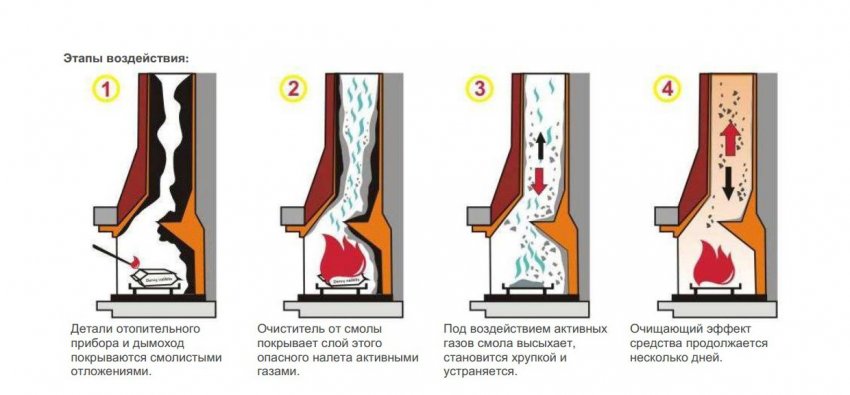

Действие средства для химической очистки дымохода очень простое

Пользователи подтверждают, что такой способ чистки и профилактики весьма эффективен и значительно упрощает жизнь при отсутствии в дымоходе ревизионных люков. Но учитывая, что асбестоцементные трубы чувствительны к повышению температуры, использовать порошок против сажи следует с осторожностью. Если производитель не указывает дозировку для такого дымохода, лучше начать с половины от стандартной порции.

Механическая очистка дымохода

Ручное удаление сажи осуществляется с помощью круглых щёток и скребков на длинных ручках. Их лучше всего подбирать с диаметром чуть больше, чем у трубы, и с ворсом из металлических проволочек. Поскольку внутренняя поверхность асбестоцементных дымоходов изначально шершавая, и копоть может засесть глубоко, чистка пластиковыми ёршиками не принесёт желаемого результата.

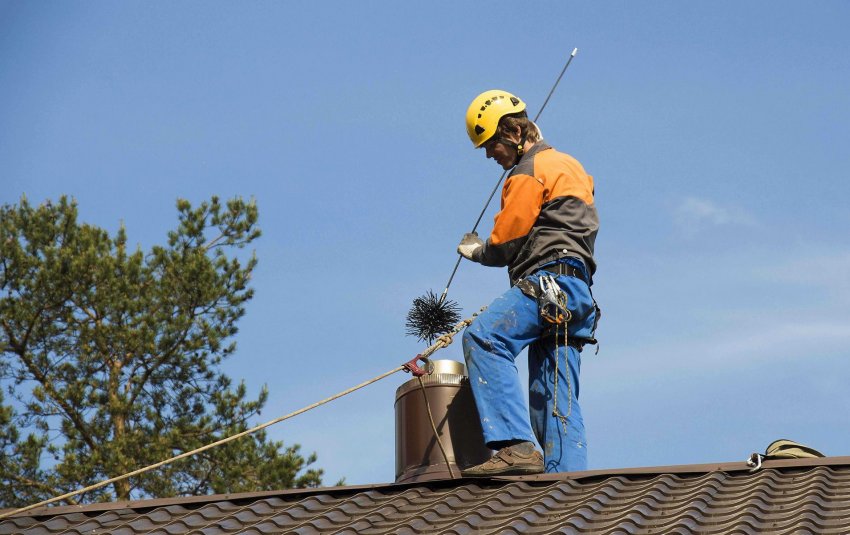

Если крыша здания очень высокая, есть резон доверить чистку профессионалам

Щётки могут размещаться на штангах или прутах, но даже самые длинные ручки не позволяют качественно прочистить 5-метровый дымоход. Поэтому они могут применяться только для частичного очищения трубы в доступной зоне. Но если оборудован удобный ревизионный люк, можно выскоблить дымоход сначала снизу, а потом сверху.

Для чистки длинных труб также можно применять трос со щёткой и грузом. Его конец с чистящим наконечником опускается сверху и под действием силы тяжести погружается до самого фундамента дымохода. Поскольку дымоотводные каналы из асбестоцементных труб всегда монтируются строго вертикально, за 1–2 прохода можно удалить практически всю грязь.

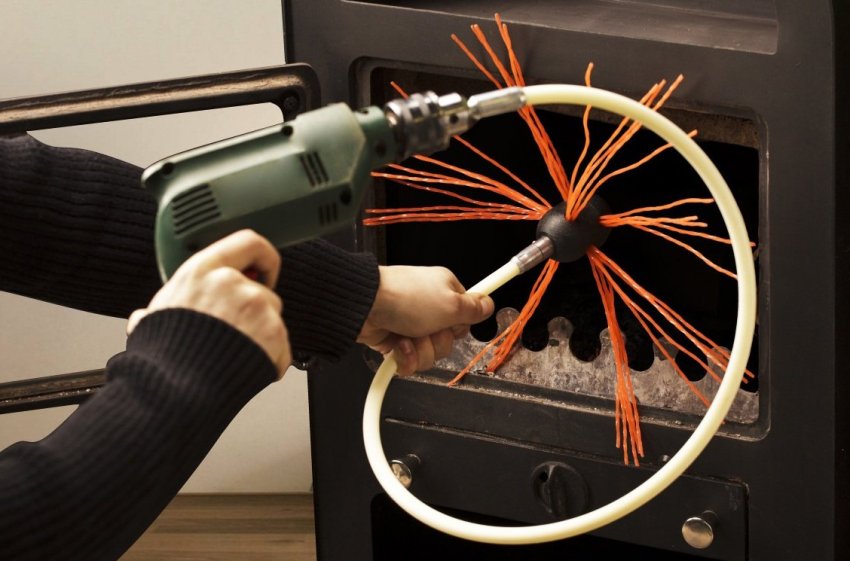

Роторный способ — разновидность механической чистки. В основе та же щётка-скребок на длинном гибком пруте, только сам держатель можно подключить к дрели или мощному шуруповёрту. Механизм обеспечит такие высокие обороты щётки, какие невозможно обеспечить вручную. Поэтому чистка выполняется намного быстрее и качественнее. Наборы для роторной чистки типа TORNADO несложно найти в продаже, но некоторые мастера делают подобные приспособления и самостоятельно.

Для роторной чистки можно сделать прибор самостоятельно

Если чистка дымохода не составит для вас труда, в остальном асбестоцементные трубы не принесут особых хлопот.

Отзывы: что говорят пользователи

Я и в новом доме заложил асбоцементную трубу для камина! Только теперь 300 мм, т. к. камин большой. Просто чистить надо периодически.

Ломастер

http://www.stroimdom.com.ua/forum/archive/index.php/t-3865.html

У меня асбестовые трубы 150 мм лет этак 10–12 стояли как дымоходные сначала на АОЖВ — это солярочный котёл, а потом на твердотопливном КЧМ-4 (это ваще зверь — 2–3 ведра угля бухнешь — и он греет всю ночь, по 2 недели не тушил, только уголь подсыпал). Температуру выдерживает труба нормально, ни трещин, ни чего-нибудь подобного. Одну ставил на другую и соединял родной тоже асбоцементной муфтой, но без уплотнительных резинок, садил на обычную глину. Поскольку дом 90-года постройки особо выбирать не из чего было. Проблема — одуренный вес трубы, а если это ещё и 300-сотка….. Чтобы не давили на котёл — брал прут 12–14 мм, делал 2 диаметрально противоположные отверстия в трубе, пропускал в них прут (как ось) опирал выступающие концы прута на плиту перекрытия через отверстие, в которое проходила труба — т. е. труба как бы висела на пруте.

LM

http://www.stroimdom.com.ua/forum/archive/index.php/t-3865.html

Стоит сейчас у меня такая труба на ТТ котле. Правда, перед самим котлом — 1 м нержавейки, а нержавейка заведена уже в асбестовую трубу. Я б асбестовую и выкинул бы, да вытянуть не могу — полкрыши разбирать нужно. Зажигаем ТТ котёл — до трубы дотронуться нельзя… И ничего пока, стоит.

Bookmaker

http://www.stroimdom.com.ua/forum/archive/index.php/t-3865.html

… 5 лет испытаний что-то значат. С асбестоцементом катастрофические последствия типа взрыва трубы наступают обычно при слишком быстром нагреве, то есть топка сразу и очень сильно. У Вас это смягчено расстоянием от топки. У меня сосед — печной инспектор об этом рассказывал, при этом у них была печка с такой трубой, но сначала шёл кирпичный дымоход. У меня вот в бане тоже асбоцемент, но в составе сэндвича — внутри нержавейка и воздушный зазор. В старом доме была такая труба, как удлинитель кирпичной. У одного знакомого было неграмотно сделано и после топки весь день, парилась большая компания, случился пожар, хорошо, что заметили и погасили. Потом пришлось переделывать.

Сан Саныч — сан

http://forum.vashdom.ru/threads/asbestocementnaja-truba-dymoxoda-dlja-bani-opasno-li-ehto.40522/

Точно такая же труба простояла 20 лет, в этом году печку перестраивали и вывели кирпичную трубу сквозь крышу. Была установлена так же как и у Вас — как завершение трубы. Вся труба (асбоцементная) метра 1,5 из них половина на улице, печка топилась и в дождь, и в снег и ничего с ней не случилось…

JackSnow

https://www.forumhouse.ru/threads/6386/

Асбестоцементные трубы — это, конечно, не идеальный вариант для дымохода, но вполне достойный и недорогой временный аналог. Если вы пока не готовы сильно тратиться на загородный домик или неуверены, понадобится ли вам газовый котёл в дальнейшем, можете смело монтировать именно такой дымоотводный канал. При соблюдении вышеописанной технологии монтажа асбестоцементные трубы прослужат вам достаточно долго, чтобы вы успели определиться с окончательным вариантом дымохода.
