Расположение розеток на кухне - Строительство и ремонт.

План расположения розеток на кухне составляется на стадии проектирования новостройки или ремонта. От того, насколько удобно и рационально размещены источники питания, зависит уровень комфорта и безопасности при использовании бытовой техники. С ростом благосостояния людей и разнообразия бытовой техники возникает потребность в увеличении количества розеток. Удлинители и тройники проблему не решают, а только создают. В кухне появляются кабели, которые мешают ходить и делать уборку. А чрезмерная нагрузка на розетки с тройниками создаёт опасность возгорания. Чтобы избежать этих неурядиц, разберёмся детально, как грамотно распределить розетки.

•
  #i-4



•
  #i-5



  •
    #i-6






•
  #i-8



•
  #i-9



•
  #i-10



•
  #i-11



•
  #i-12



•
  #i-13



•
  #i-14


•
  #i-16


Нормативы для установки розеток на кухне

Так как электричество может представлять угрозу для здоровья и жизни человека, монтажные работы регламентируются определёнными правилами. Большая их часть отражена в нормативных документах, в соответствии с которыми осуществляется разработка проектов электрификации жилых и подсобных помещений:

• СНиП 3.05.06 от 1985 года;


• ГОСТ 7397. 0 и ГОСТ 7396.1 от 1989 года;


• ГОСТ 8594 от 1980 года.

Вот основные положения, которые необходимо соблюдать при планировании электроразводки:

1. Расстояние от розетки до газопроводных труб не должно быть меньше 0,5 м.


2. Розетки размещаются на расстоянии не меньше 0,8 м от водопроводного крана. Необходимо исключить попадание пара или брызг воды на источник электропитания.


3. Для электроплиты или духового шкафа необходимо использовать специальные штепсельные разъёмы, рассчитанные на максимальный ток 32–40 А. Подключение силовой линии осуществляется непосредственно к щитку с отдельным автоматическим предохранителем.



   Розетка для агрегатов с большой потребляемой мощностью изготавливается из пластика с повышенной жаропрочностью



4. Розетки устанавливаются не за прибором, который они питают, а выносятся в сторону — вниз или вверх. Расстояние от источника питания до прибора не должно превышать 1 м.


5. Проводка и, соответственно, все розетки, устанавливаемые на кухне, должны иметь клемму заземления.

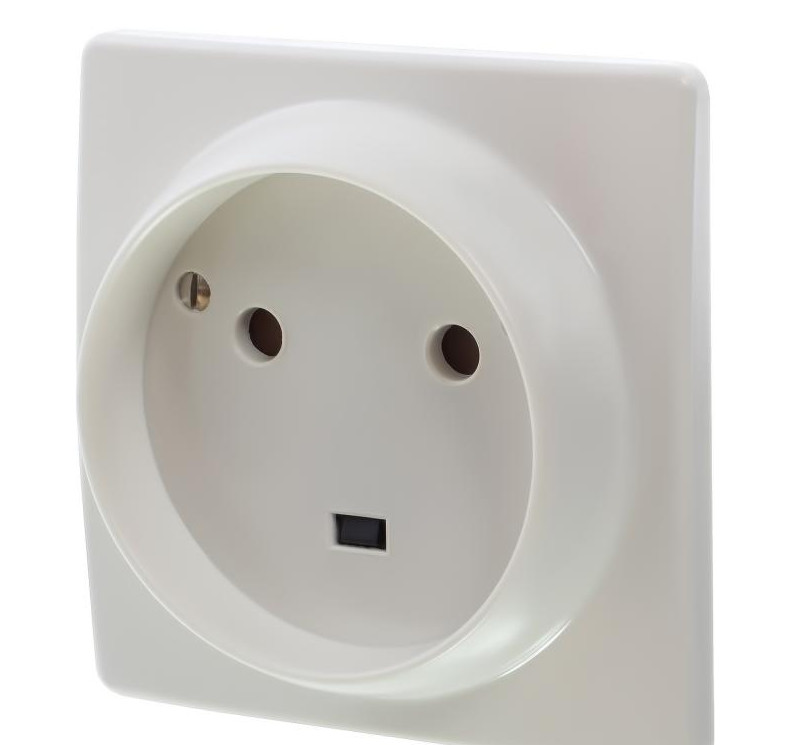

   Медные выводы на корпусе розетки являются проводниками заземления



6. Современные нормы электрификации предусматривают установку не менее четырёх розеток на кухне. Розетка сдвоенной конструкции считается как две одинарные розетки.


7. Точки распределения электроэнергии для малой бытовой техники устанавливаются на высоте 0,1 м от рабочего стола (или приблизительно 1,15 – 1,4 м от чистового пола).


8. Запрещено располагать розетки над варочной панелью или посудомоечной машиной. Их следует смещать вправо или влево не менее чем на 20–25 см.

Большую популярность сегодня приобретают раскладные модули питания. Их в просторечии называют «книжками». Они представляют собой выдвижную колонну с открывающимися розетками. При использовании таких блоков розетки на стене (или под столешницей) практически не видны и извлекаются оттуда лишь при необходимости.

Колонна с гнёздами розеток извлекается из корпуса при помощи лёгкого нажатия пальцами

Первые пять пунктов являются обязательными. Остальные считаются в большей степени рекомендательными. В частной квартире или доме хозяин вправе располагать источники питания по своему усмотрению и в соответствии с индивидуальными потребностями. Как правило, главными ориентирами в расстановке розеток служат максимальная эргономичность, практичность и удобство.

Виды розеток для кухни и их особенности

Электрические розетки кроме цветового разнообразия различаются по способу установки. Существуют следующие типы розеток:

1. Скрытые. Это наиболее распространённый вариант для кухни, который применяется при скрытой проводке, когда силовые кабели вмурованы в стены под штукатуркой. Преимущество таких розеток заключается в надёжности, долговечности и безопасности. Кроме того, они практически не выделяются на фоне стены, а при соответствующем подборе цвета сливаются с её поверхностью. Недостаток состоит в том, что для их установки в стенах необходимо выдалбливать отверстия.

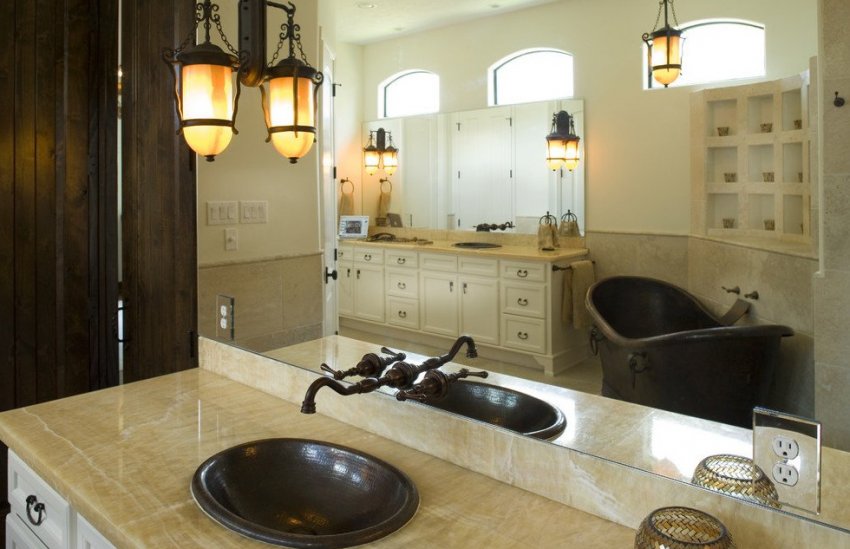

   Скрытые розетки можно подобрать так, что они будут сливаться с плоскостью стен

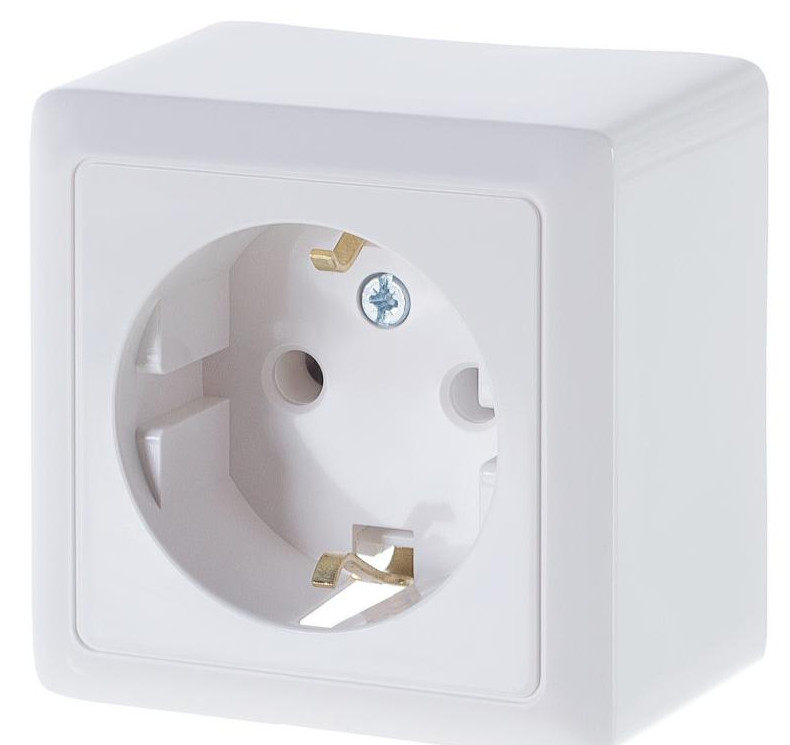

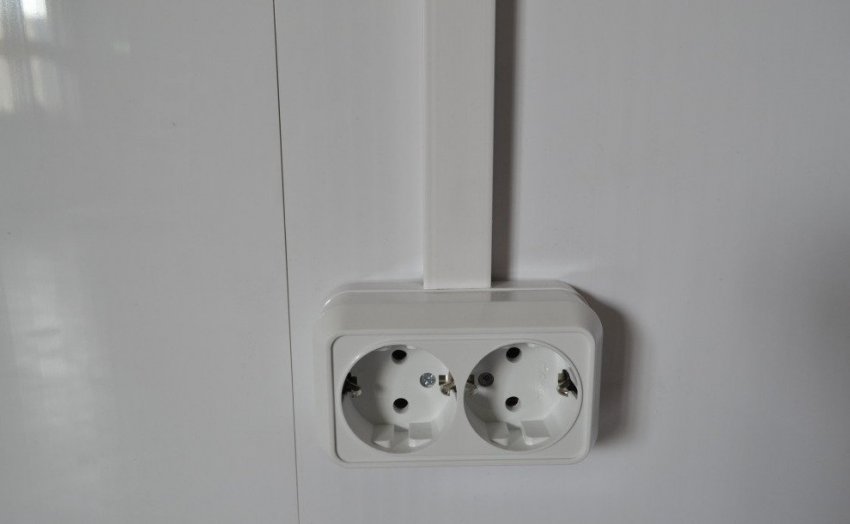

2. Накладные. Эти устройства применяются при наружной проводке. Розетка устанавливается прямо на поверхность стены, без подготовительных процедур. Отличительные черты — быстрота монтажа и доступность при необходимости ремонта или замены. Недостаток — внешний вид, многим не нравится, что розетка выступает на поверхности стены.

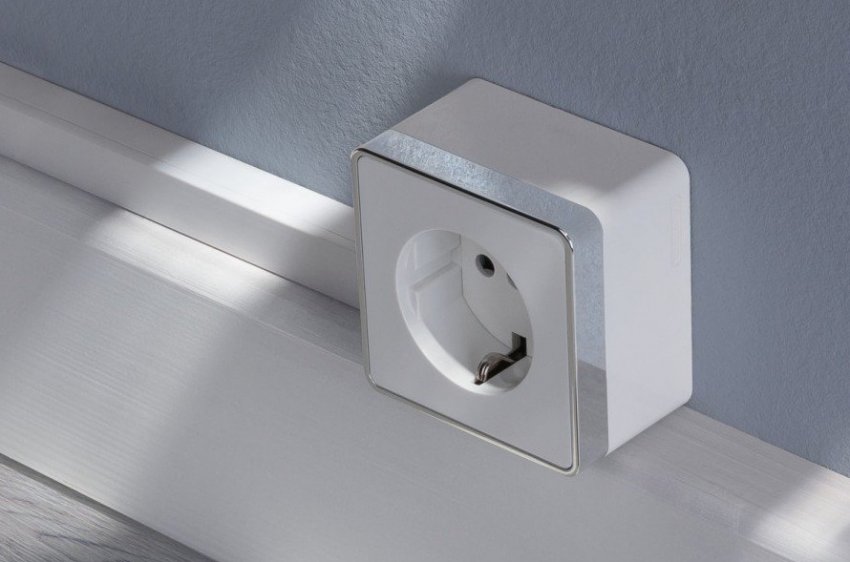

   Накладные розетки используют при наружной проводке и как дополнительные источники питания

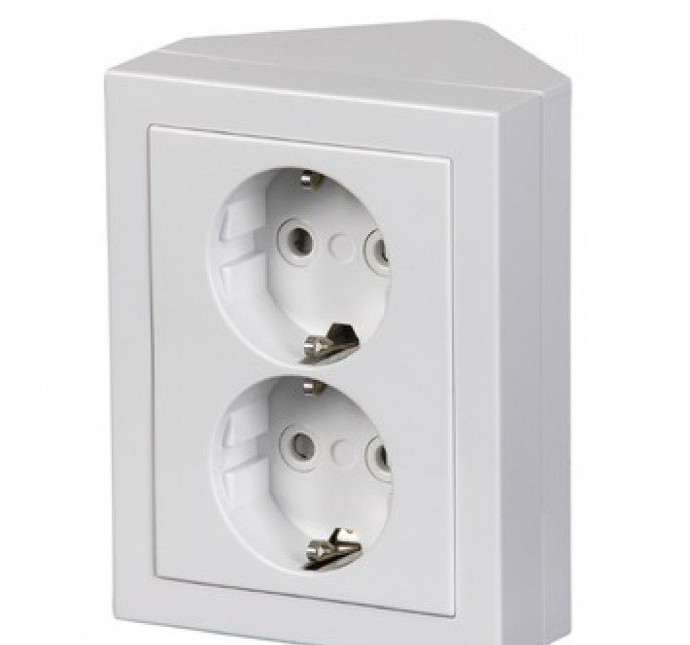

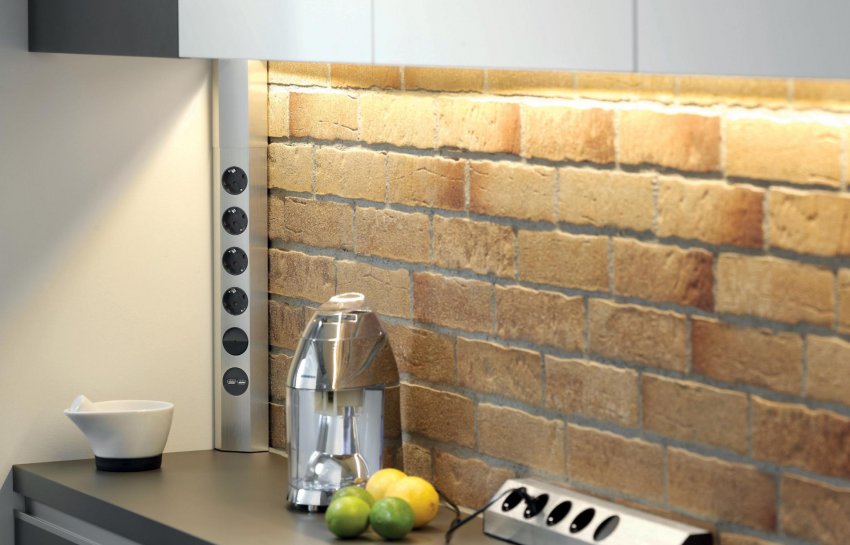

3. Угловые. Специальный тип розеток, форма и конструкция которых позволяет устанавливать их в углах между стенами или между стеной и рабочим столом. Фактически является разновидностью накладного источника питания, поскольку для монтажа не требуется углубляться в стену. Как большинство современных розеток, угловые модели изготавливаются из прочной качественной пластмассы с высокими диэлектрическими показателями. Чаще всего используются в виде модулей с тремя-пятью штепсельными разъёмами.



   Выпускаются как горизонтальные, так и вертикальные угловые розетки с разным количеством гнёзд

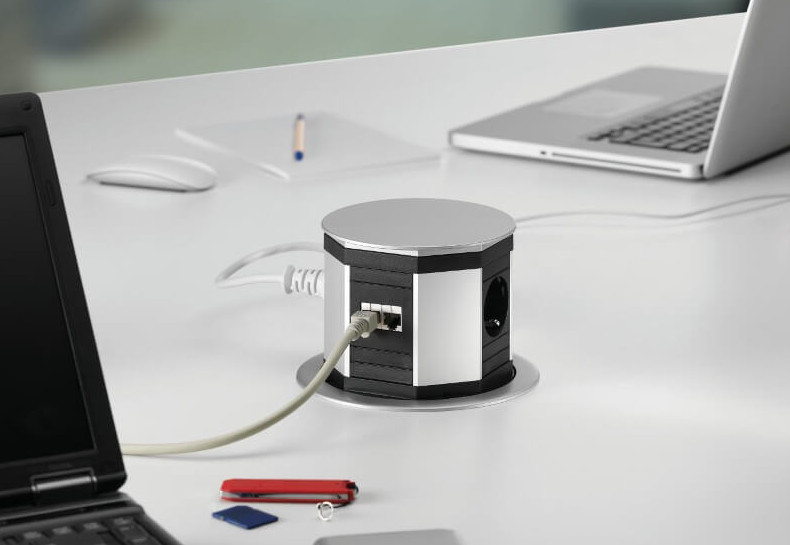

4. Выдвижные. Это разновидность скрытой розетки, но в отличие от стационарного варианта выдвижная розетка монтируется не только в стене, но и в мебели — столах, шкафах и т. д. Устройство представляет собой блок из нескольких гнёзд, который при необходимости прячется в специальной полости. В зависимости от конструкции выдвижные розетки бывают горизонтальными и вертикальными. Специалисты отмечают их следующие преимущества:



   • не занимают полезную площадь и не видны в закрытом состоянии;


   • возможны различные варианты монтажа, включая установку в пол, что очень удобно для подключения некоторых приборов (например, пылесоса);


   • корпус снабжён различными по конфигурации гнёздами, они используются для подзарядки телефонов, планшетов и других гаджетов;


   • к выдвигающейся розетке можно подсоединять не только не только силовые, но и слаботочные кабели: телевизионную антенну, интернет, телефон и т. д.;


   • в закрытом (сложенном) состоянии к розетке нет доступа, что актуально в тех случаях, когда в доме проживают маленькие дети или животные.



     Выдвижные розетки могут быть оборудованы не только силовыми источниками питания, но также разъёмом USB, антенным штекером и гнездом для подключения компьютера






Подготовка к созданию схемы размещения розеток

Поскольку кухня является особенным помещением, в котором максимально концентрируется бытовая техника (которая к тому же часто используется в одно и то же время), очень важно заранее просчитать суммарную нагрузку на электросеть. И в соответствии с этим правильно подобрать кабели и другое установочное оборудование.

Расчёт необходимого количества розеток

Разумеется, в первую очередь план размещения розеток привязывается к существующей или предполагаемой мебели. В зависимости от расположения больших агрегатов, таких как холодильники, посудомоечные машины или мощные духовые шкафы, подводятся источники их питания. Поэтому перед составлением проекта необходимо продумать расстановку всех приборов и шкафов. При этом не стоит забывать, что прогресс не стоит на месте и в помощь домохозяйкам появляется всё новая бытовая техника. Следовательно, количество розеток желательно планировать с запасом.

Кроме того, нужно учитывать, что сегодня на кухне могут располагаться не только чисто кухонные принадлежности, но также телевизор, компьютер и другая оргтехника. Поэтому при прокладке питания сюда заводят антенны и слаботочные кабели.

Часто на кухне устанавливают тёплые полы и дополнительную подсветку навесных шкафов. Это тоже нужно предусмотреть заранее и определиться с местоположением источников питания.

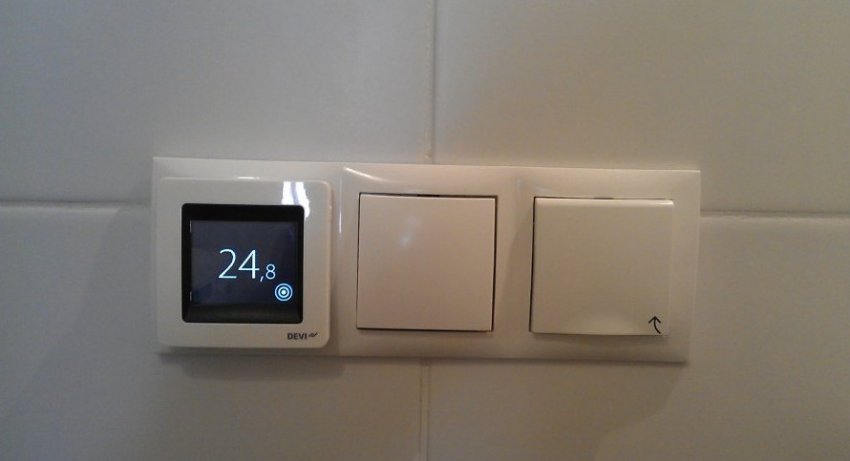

Питание и регулятор нагрева тёплого электрического пола выводится на стену отдельно или вместе с выключателями света

Чтобы процесс эксплуатации был комфортным, желательно под каждый агрегат предусмотреть отдельную розетку. Это позволит пользоваться техникой без переключения электрических вилок.

Для предотвращения перегрузок монтаж и подсоединение розеток осуществляется по принципу параллельного соединения. При этом используется кабель сечением 2,5 мм² и выше. Чтобы сосчитать точное количество розеток, нужно составить список всей бытовой техники, расположенной на кухне, и добавить ещё две (или три), которые останутся свободными. Они предназначаются для подключения вспомогательных устройств, которыми пользуются не постоянно, а время от времени.

К примеру, если на кухне установлен холодильник, морозильник, посудомоечная машина, электрочайник и микроволновая печь, количество нужных розеток будет равно пять плюс два, т. е. семь.

Определение объёмов потребления энергии: примерные показатели мощности для кухонной техники

Для того чтобы правильно оценить уровень потребляемой мощности, нужно знать технические характеристики каждого устройства в отдельности. Общее потребление определяется суммированием мощностей всех приборов, чтобы предусмотреть ситуацию, когда все они включены одновременно.

В таблице ниже приведены примерные значения мощности кухонной техники. По ней можно примерно рассчитать потребляемую мощность для каждой конкретной ситуации.

Пользоваться таблицей очень просто. Нужно составить перечень имеющейся бытовой техники и просуммировать значения номинальной мощности. Полученная цифра будет отражать нагрузку на систему энергоподачи, в соответствии с которой и производится расчёт сечения кабелей и автоматических выключателей на распределительном щите.

Как показывает практика, в среднем потребляемая мощность в городской кухне составляет:

• с газовой плитой: 3–4 кВт;


• с электрической плитой: 7,5–8 кВт.

Следует помнить, что потребление электроэнергии может колебаться в зависимости от времени года. Так, при наличии кондиционера энергопотребление возрастает на 20% в течение летнего сезона.

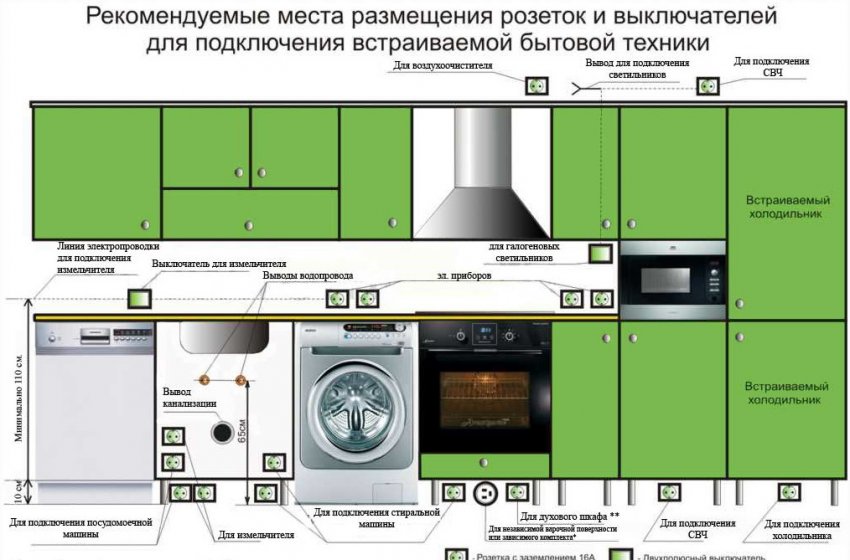

Рекомендуемые места размещения розеток и выключателей на кухне

Вариантов расположения розеток бесчисленное множество. Каждый волен обустраиваться так, как ему удобно. Главное условие — не забывать о безопасности.

Как расположить розетки для варочной поверхности, духового шкафа и вытяжки

Для того чтобы обеспечить удобный доступ к розеткам, обычно поступают следующим образом:

1. Место для подключения электроплиты устраивают в прилегающей стене на высоте 0,6–0,7 м от чистового пола. Чаще всего розетку располагают в соседнем шкафу, вырезав для этого часть задней стенки. В этом случае она будет доступна при открытии дверки соседнего шкафа, мебель для этого двигать не надо. Розетка должна быть рассчитана на 25 А и выполнена из жаропрочной пластмассы.

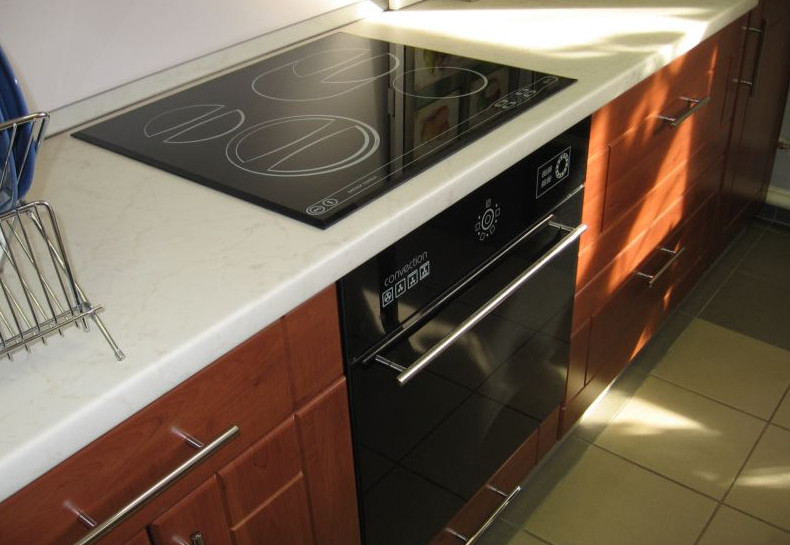

   При правильном подключении плиты силовые провода скрыты внутри соседней кухонной мебели



2. Розетка под духовой шкаф должна иметь номинал не ниже 16 А. Но в отличие от варочной панели она монтируется на высоте 10–15 см от пола.

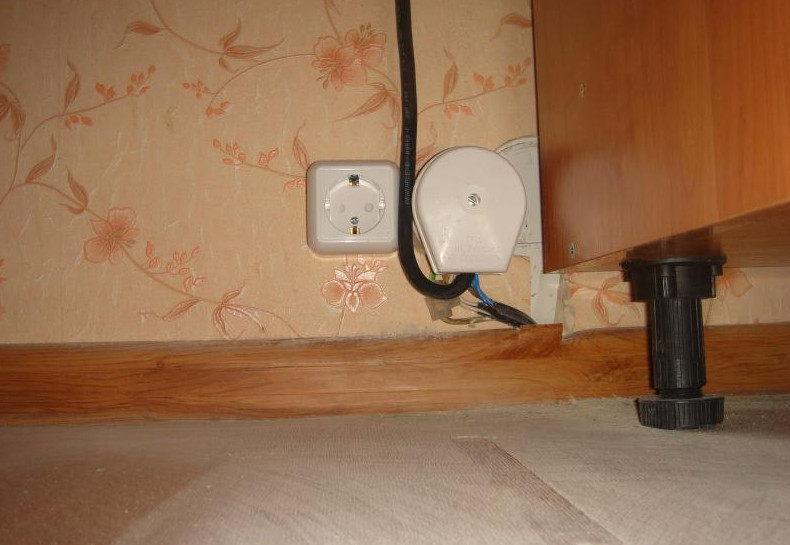

   Розетку для духовки устанавливают на высоте 10–15 см от пола

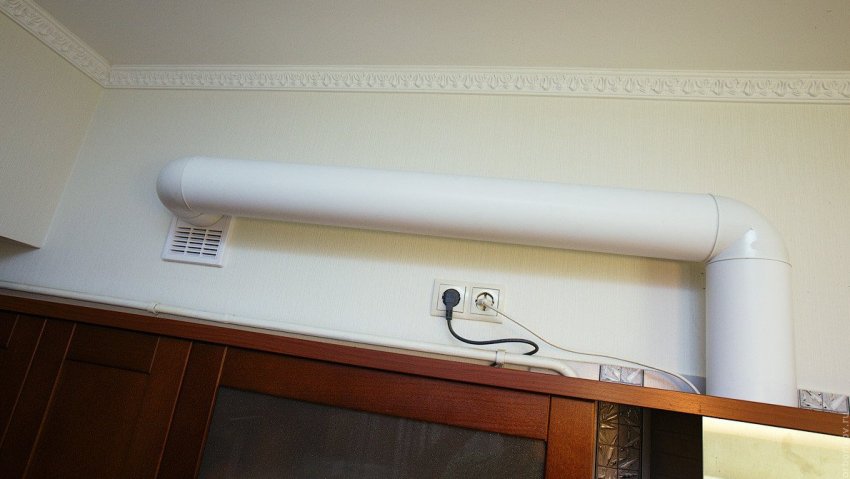

3. Розетку под встраиваемую вытяжку размещают на стене под соседним шкафом. Для прокладки кабеля можно сделать штробу в штукатурке, но можно протянуть провод и через боковую стенку шкафа. Отверстие высверливается по диаметру силового проводника — обычно от 5 до 8 мм. Сделать это нужно перед тем, как устанавливать вытяжку над плитой. Если верхняя крышка шкафа находится на одном уровне с вытяжкой, практикуется расположение розетки над ним. Но для того чтобы добраться до неё, нужно будет встать на табурет или стул. С учётом того, что вытяжку отключают очень редко, это вполне приемлемый вариант. Если шкафов рядом нет, розетка размещается на стене по обычным стандартам (со смещением в 20–25 см).



   Поскольку необходимость отключения вытяжки от электрической сети возникает очень редко, розетку под неё удобно поместить над навесными шкафами

На какой высоте поместить розетки для холодильника и посудомоечной машины

Подключать холодильник можно несколькими способами. Поскольку силовой кабель, как правило, имеет длину не больше метра, розетку устанавливают в радиусе его досягаемости. С учётом того, что холодильная машина раз в несколько месяцев должна проходить процедуру размораживания, розетка должна быть легкодоступной.

Часто, если позволяет высота холодильника, её располагают над агрегатом. Но можно вывести питание и в нижнюю часть стены на расстоянии от 0,1 до 0,3 м от пола.

Если позволяет место, розетку под холодильник можно поместить на боковую стену на высоте 0,1–0,3 м от пола, для встраиваемых моделей питание можно подвести под мебельный фасад

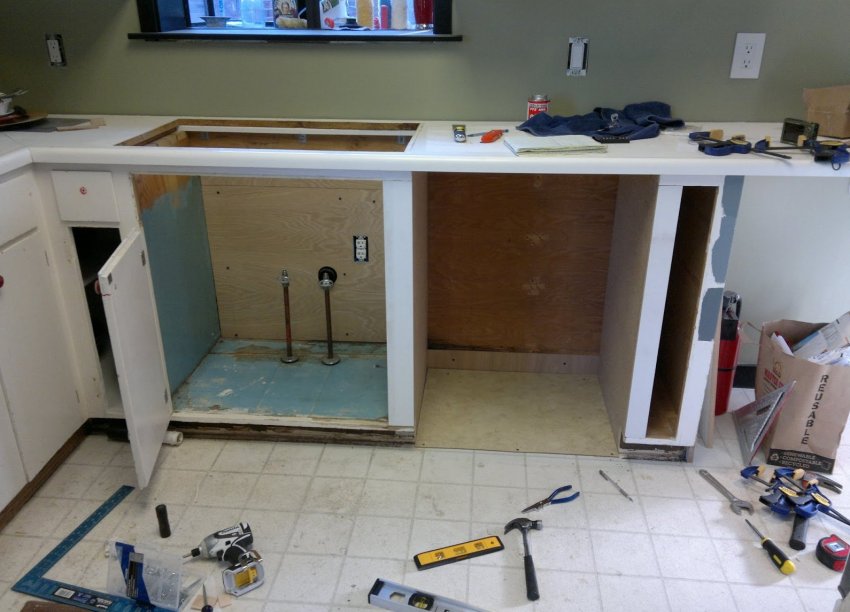

Посудомоечная машина отличается от остального оборудования тем, что кроме электропитания к ней подводятся шланги водоснабжения и слива. Оптимальным считается вариант, когда электропровода не пересекаются с водяными трубами. В этом случае при возникновении утечки вода не попадёт на провод и не спровоцирует короткое замыкание. Но если такой возможности нет, источник питания устанавливают на стене как можно выше — на расстоянии 0,5–0,6 м над уровнем пола (со смещением).

Розетка под посудомоечную машину должна быть выше уровня вывода водяных труб

Как расположить розетки для небольшой бытовой техники

Для мелкой бытовой аппаратуры, такой как микроволновая печь, чайник, кофемашина или блендер, предусмотрен блок розеток, расположенный над рабочим столом в одном модуле. Как правило, в него входят гнёзда с различной конфигурацией на все случаи жизни. Чаще всего блок совмещает от четырёх до семи гнёзд, этого достаточно для постоянных потребителей плюс одна-две свободные (запасные) розетки. Блок располагают на высоте 10 см от поверхности стола (или 90–120 см от пола). Если рабочая плоскость соприкасается со стеной, целесообразно использовать угловую модель с большим количеством гнёзд. Угловую розетку устанавливают не только между стеной и столом, но также и между стеной и нижней стенкой навесного шкафа.

Угловые розетки можно размещать не только в месте пересечения стен, но и между столешницей и фартуком

Рекомендации по размещению выключателей на кухне

Выключатели, так же как и розетки, играют важную роль в создании комфорта на кухне. От их расположения зависит удобство пользования осветительными приборами. Поэтому их размещение продумывают заранее при составлении общей схемы электрификации помещения.

Чаще всего выключатель основного освещения располагают на входе, и это логично. Управление дополнительными светильниками и подсветкой, как правило, осуществляется с того места, где она установлена, то есть локально. Так, внутренняя подсветка шкафов привязывается к открыванию дверок. На створке монтируют концевой выключатель, при распахивании шкафа загорается лампа или диодная лента. Освещение рабочего стола встраивают в навесные шкафы, а выключатель располагают на боковой или нижней поверхности.

Если в кухне есть бра или торшеры, то их выключатели располагаются на штатных местах, определённых изготовителем.

Высота установки входного выключателя может колебаться от 0,8 до 1,5 метра. Если в доме проживают дети, для их удобства тумблер устанавливают на высоте 90 см от пола.

Выключатель может потребоваться не только для управления светом, но и для включения некоторых бытовых приборов, например, измельчителя пищевых отходов в мойке. Его обычно монтируют прямо в раковину, в зоне досягаемости рукой.

Выключатель для измельчителя пищевых отходов встраивают в мойку в удобном для нажатия рукой месте

Примеры схем расположения розеток на кухне

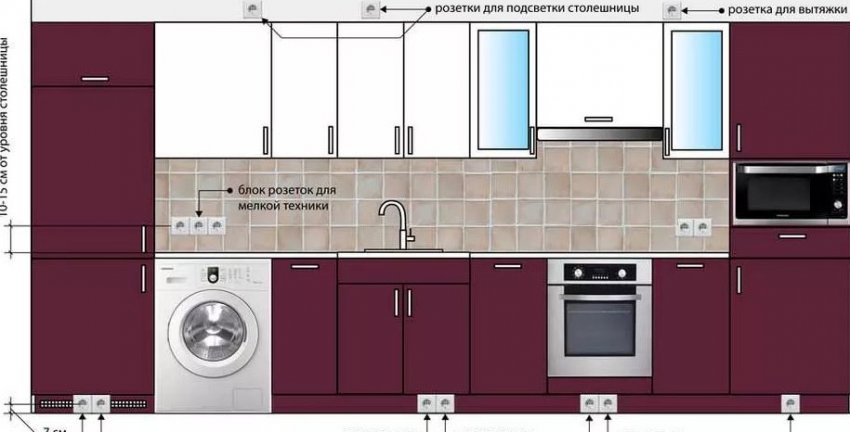

Рассмотрим несколько типовых примеров расположения розеток на кухне.

Компактное расположение бытовой техники в малогабаритной кухне приводит к необходимости делать много розеток рядом

С точки зрения профессионального электрика, на типовой схеме есть одно уязвимое место. Оно касается расположения розеток для СВЧ-печи. Их две — одна над шкафами, другая у пола. Но длина кабеля у микроволновки обычно не превышает полуметра. Значит, автор чертежа предполагает подключение при помощи удлинителя, что не очень хорошо. Намного удобнее опустить (или поднять) упомянутые розетки внутрь навесных шкафов. Если в задней стенке, которая обычно делается из тонкого ДВП, вырезать небольшое отверстие, то подключение будет гораздо удобнее и эстетичнее. Пользователю не нужно будет нагибаться глубоко вниз или становиться на табуретку, чтобы достать до места подключения СВЧ-печи.

То же самое касается и розетки для подключения вытяжки. Схема предполагает подключение воздухоочистителя с большим кожухом для воздушного канала. Почему бы не использовать его как «прикрытие» для розетки? Корпус у таких устройств легко снимается, поэтому достать до розетки можно будет в любой момент без применения дополнительных приспособлений.

При оснащении кухни прибором для измельчения отходов необходимо предусмотреть проводку под его выключатель

На этой схеме также есть несколько ошибок. Первая — отсутствует выключатель для измельчителя пищевых отходов, хотя розетка для него предусмотрена. В такой ситуации по окончании работ придётся проводить дополнительную проводку для управления измельчителем. А это чревато целым комплексом неприятностей — отклеиванием керамической плитки, штроблением и т. д. Вторая ошибка — как и в первом случае, розетка для микроволновой печи вынесена слишком далеко — кабель явно не достанет до неё без удлинителя.

Хотелось бы сказать несколько слов об установке стиральной машины на кухне. Сейчас это почему-то стало обыкновенным явлением. Хотя ещё 20 лет назад так делать запрещалось. Вернее, не запрещалось, а не рекомендовалось. Потому что синтетические моющие средства, используемые для стирки, относятся к ядовитым веществам. При попадании в пищу они могут вызывать отравления и сильные аллергические реакции. Зачем же так рисковать своим здоровьем? Неужели нет возможности поставить «стиралку» в ванной комнате? Ведь даже пары, идущие от машины в процессе стирки, считаются вредными для дыхания. Не говоря уже о воде, которая сливается через ту же канализационную трубу, что и из мойки.

При разработке схемы подключения бытовой техники на кухне желательно учесть все самые мелкие нюансы. Потому что переделывать всегда стоит дороже, чем сделать один раз правильно. Продуманный проект экономит не только деньги, но и время.

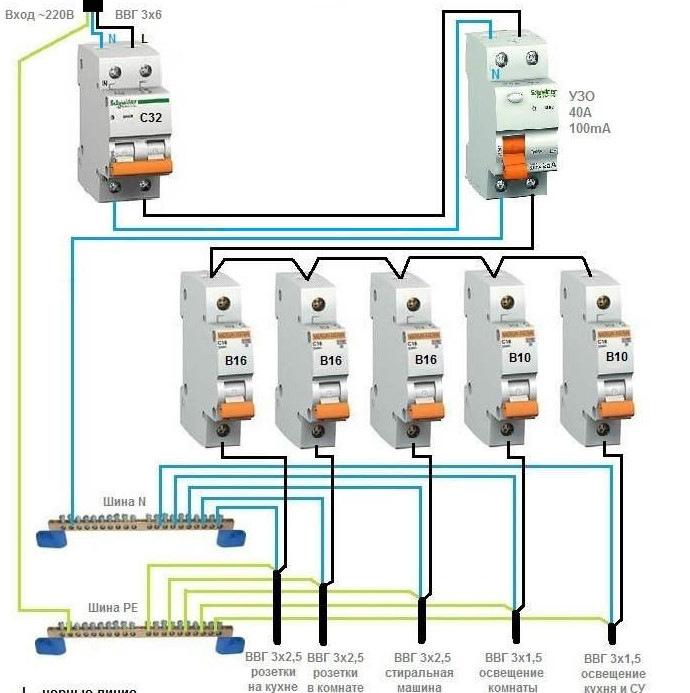

Схема подключений линий электропроводки к распределительному электрощиту

Для самостоятельного монтажа источников питания на кухне необходимо знать основные правила проведения электромонтажных работ.

1. С помощью раздаточных коробок формируются две независимые линии энергоснабжения (каждая с отдельным автоматом на распределительном щите):



   • подвод тока и управление освещением;


   • питания розеток.



     Правильное распределение нагрузки на электросеть подразумевает выделенные линии для отдельных агрегатов







2. Для приборов с высоким потреблением мощности (таких, как варочная плита или духовой шкаф) прокладывается выделенная линия и устанавливается отдельный автоматический выключатель соответствующего номинала (16–25 А).


3. Для розеток используется медный кабель с сечением от 2,5 мм² и выше. Под духовой шкаф обычно прокладывают кабель 3х4 мм², под электрическую плиту — 3х6 мм².


4. Для осветительных устройств достаточно медного кабеля с сечением 1,5 мм².


5. Если на кухне эксплуатируется стиральная и посудомоечная машина, рекомендуется устанавливать систему сигнализации и устранения утечки воды «Нептун». При возникновении аварийной ситуации система отключает подачу воды и электричества. Для установки «Нептуна» на счётчик выводят отдельную линию и устанавливают дополнительный автомат.

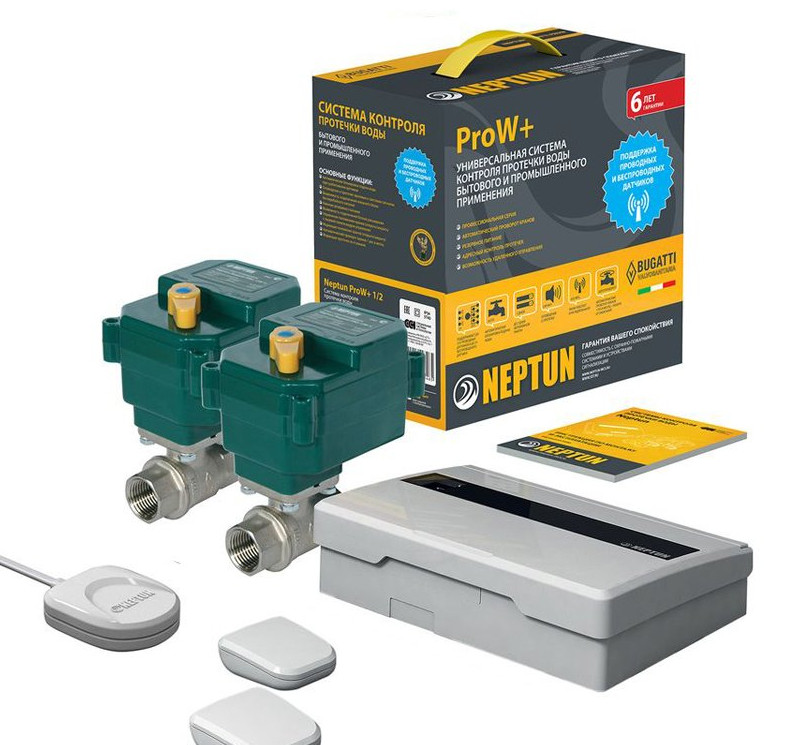

   Универсальный прибор защиты от протечек «Нептун» состоит из датчиков влажности и электрического оборудования



6. Все клеммы заземления, расположенные на розетках однофазного тока в кухне, выводят на общую шину «земля» в распределительном щите. Эта мера предосторожности предназначена для повышения безопасности эксплуатации электроприборов. В случае обрыва проводов или короткого замыкания электрический разряд уходит в «землю», устраняется возможность возгорания или получения электрического удара человеком.

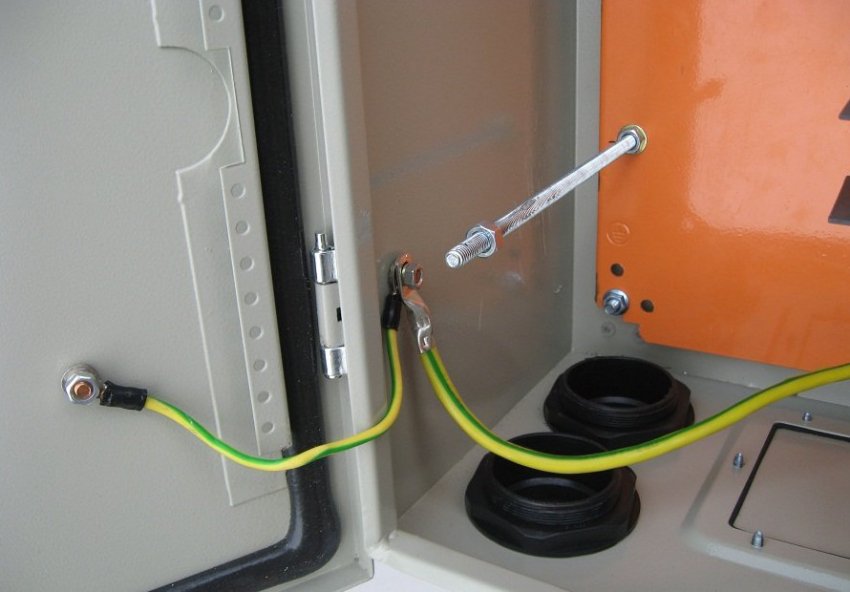

   Для заземления используют провода с жёлто-зелёной окраской

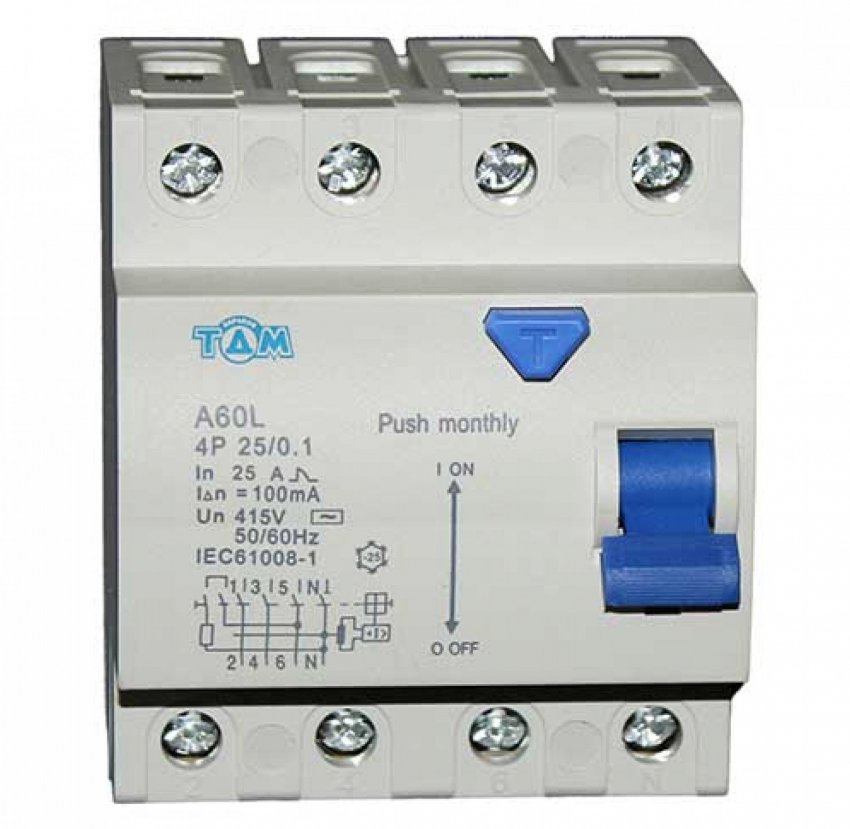

7. На распределительном щите устанавливается прибор УЗО (устройство защитного отключения) номиналом не менее 40 А (и током утечки от 100 мА). Это касается не только кухни, но и всей квартиры в целом.



   Для обеспечения безопасности пользования кухонными приборами в распределительном щите устанавливают устройство защитного отключения с номинальным током утечки не менее 100 мА

Соблюдение этих условий обеспечит надёжную и долгосрочную эксплуатацию кухонных розеток и убережёт пользователей от неприятных сюрпризов, связанных с перегрузками электросети.

Видео: правильное расположение розеток на кухне

Монтаж электрических розеток

Лучше всего, если установкой точек электрического питания будет заниматься специалист. Дело это ответственное и требует определённых знаний. Но при необходимости смонтировать розетку может каждый взрослый человек. Для этого необходимо чётко представлять схему подключения, а значит, на листе бумаги нужно вычертить схему с привязкой к основным габаритам помещения.

Перед началом монтажных работ производится разметка. На стенах отмечаются места установки источников питания. На практике используют три основных уровня расположения розеток в кухне:

• нижний уровень для «тяжёлой техники» (холодильников, духовок, посудомоек и т. д.) — высота 10–30 см от уровня чистого пола;


• средний уровень для мелкой бытовой аппаратуры (чайников, тостеров, мультиварок и т. д.) — 10–29 см от поверхности рабочего стола;


• верхний уровень для вытяжки, подсветки и прочего — высота около 2 м от пола.

В зависимости от того, какая планируется проводка, подготавливаются места установки. При организации скрытой проводки выполняются следующие действия:

1. В стене делается углубление с таким расчётом, чтобы корпус розетки полностью погрузился в него, а её верхняя планка оказалась в одной плоскости со стеной.


2. К посадочному месту подводятся кабели, которые также нужно углубить в штукатурку и впоследствии зашпаклевать. Прокладка проводов осуществляется при помощи перфоратора или штробореза. Глубина штробы зависит от диаметра кабеля и количества проводов, уложенных в неё. В среднем углубляются на 50–250 мм.

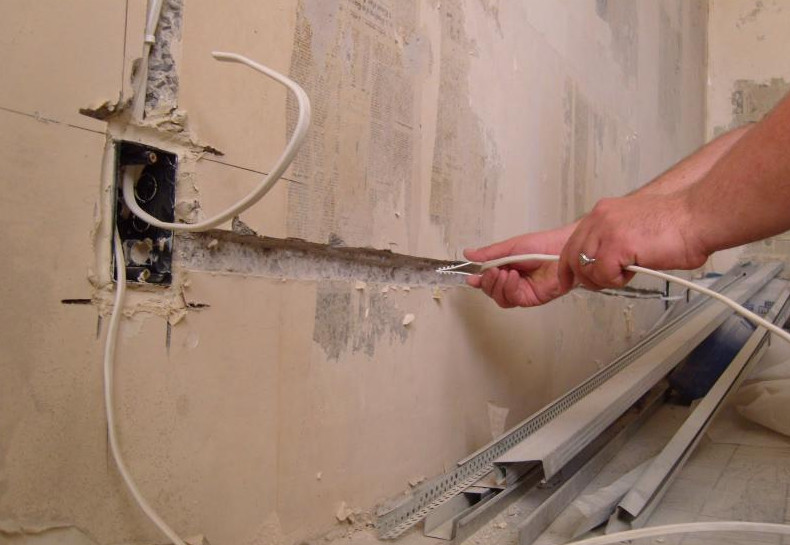

   Перед установкой розетки в стене фиксируется подрозетник и штробятся каналы для прокладки кабеля



3. В углубление под розетку на алебастр фиксируется подрозетник. После того как гипс полностью высохнет, вставляют саму розетку, которая крепится при помощи распорного механизма.

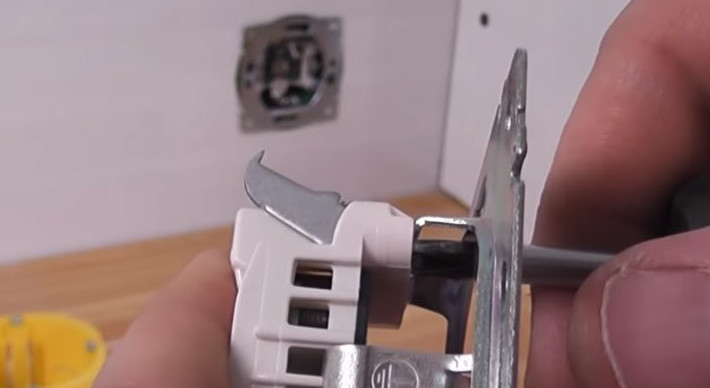

   Розетка фиксируется при помощи зажимных лапок, которые разводятся при закручивании соответствующих болтов



4. К клеммам цоколя подключается кабель. Затем цоколь фиксируется и закрывается крышкой. После этого в зависимости от конструкции розетки на защёлках или шурупах крепится наружная декоративная планка.



   В зависимости от модели розетки наружная декоративная планка может крепиться шурупами или на защёлки

Накладные розетки монтируются намного проще:

1. Готовят посадочное место — к стене крепят диэлектрическую подкладку из дерева или пластика.


2. В кабель-канале или гофре подводят силовой кабель.


3. На подкладку монтируют корпус розетки и подключают клеммы.

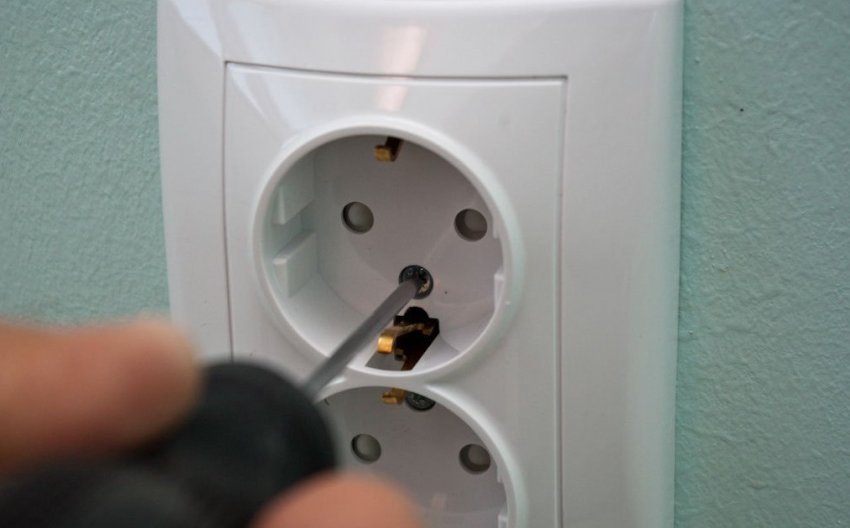

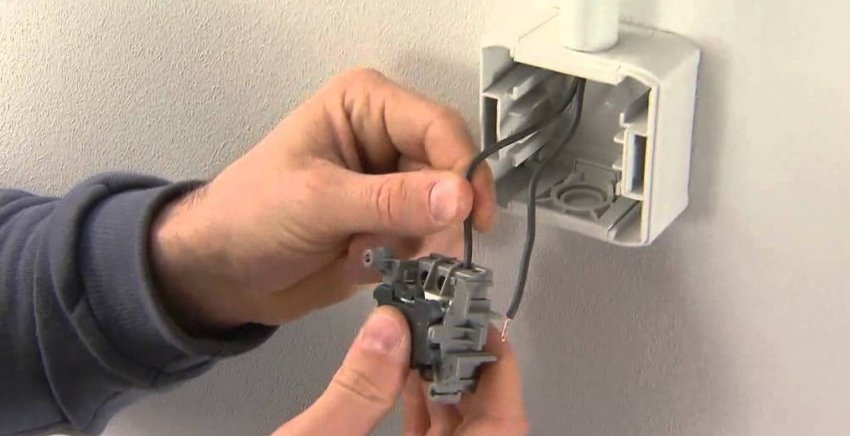

   На клеммы розетки подключают подведённый кабель



4. Устанавливают верхнюю крышку.



   Крышку розетки фиксируют после того, как протестируют клеммы на наличие тока

При проведении монтажа необходимо полностью отключать провода от электрического тока. Для этого выключают автоматы на распределительном щите. Если счётчик находится в общем коридоре, в обязательном порядке выставляется табличка: «Не включать. Идут электромонтажные работы».

Видео: монтаж розеток на кухне

При проектировании розеток на кухне не пренебрегайте нормами, обеспечивающими безопасность. При самостоятельном монтаже используйте средства личной защиты — резиновые перчатки и коврики. Эти простые меры иногда спасают жизнь человека. Если нет твёрдой уверенности в собственных силах, лучше обратиться к профессионалам. За небольшие деньги они помогут вам быстро и качественно установить источники питания на кухне.
