Электромеханический замок: устройство, преимущества, эксплуатация - Строительство и ремонт.

Для обеспечения удобства и комфортности использования все бытовые приборы можно приспособить для работы в автоматическом режиме. Не являются исключением и дверные замки, поэтому электромеханические модели пользуются большой популярностью. Основной их принцип — сочетание высокой надёжности и секретности. Ещё совсем недавно электромеханические замки использовались только в сейфах, банковских хранилищах и офисах, но в настоящее время они активно применяются и в быту.

•
  #i-2



  •
    #i-3







•
  #i-4


•
  #i-6



•
  #i-7



•
  #i-8



•
  #i-9



•
  #i-10


•
  #i-12


•
  #i-14


Особенности конструкции электромеханических замков

Для обеспечения безопасности жилья или любого другого помещения нужно устанавливать качественные и надёжные двери, а также замки с высоким уровнем секретности. Сравнительно недавно в быту стали применять такое решение, как электромеханический замок. Это устройство постепенно вытесняет свои механические аналоги, так как обладает рядом преимуществ.

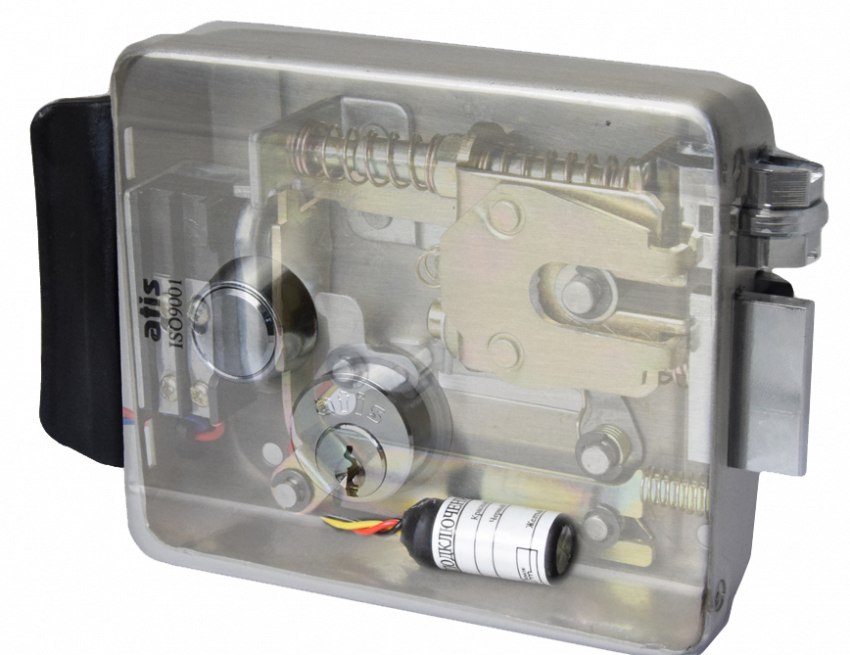

Внешне электромеханический замок практически не отличается от механических моделей

Если внешне электромеханический замок не очень отличается от своих предшественников, то принцип его работы и конструкция совершенно другие. Открывать такое запорное устройство можно разными способами, всё зависит от модели замка:

• при помощи пульта;


• специальной картой;


• при помощи секретного кода;


• ключом.

Электромеханический замок можно открыть, находясь как непосредственно возле двери, так и на большом расстоянии от неё.

Если говорить об особенностях конструкции электромагнитных замков, то их отличия от механических моделей будут в том, что запорные элементы оборудованы электрическим приводом, состоящим из запорного и взводящего ригелей и соленоида.

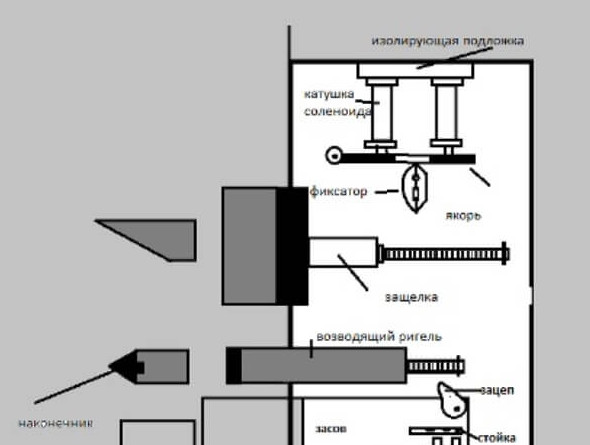

Принцип работы

Запорный ригель подключён к электроприводу, обеспечивающему надёжное запирание двери. Монтаж такого замка ничем не отличается от установки аналогичных механических моделей, кроме того, что надо ещё проложить провода к устройству управления.

Принцип работы электромеханического замка следующий:

• после закрывания двери взводящий ригель переводит пружину в рабочее положение;


• запорный ригель входит в отверстие закреплённой на коробе ответной планки, в результате чего происходит блокирование двери;


• при подаче питания пружина сбрасывается и затягивает ригель внутрь, дверь открывается;


• при закрывании двери механизм снова автоматически блокирует замок и двери надёжно закрываются.



  Чтобы открыть электромеханический замок, на него надо подать питание, после чего электропривод оттянет ригель

Электромеханические замки могут иметь как один, так и несколько запорных ригелей.

Для того чтобы открыть такое запорное устройство изнутри помещения, на большинстве моделей прямо в корпусе установлена кнопка. Открыть электромеханический замок снаружи можно при помощи обычного или электронного ключа. При поднесении электронного ключа к считывателю контроллер получает код, и если он совпадает с одним из записанных в его памяти, на соленоид подаётся напряжение и дверь открывается.

Изнутри электромеханический замок можно открыть при помощи кнопки или обычного ключа

Некоторые модели электромеханических замков оснащены функцией дистанционного управления. Необходимо учитывать, что для работы такого запорного устройства необходимо электричество. Надо позаботиться о дополнительной покупке автономного источника питания или приобретать модели, которые можно принудительно разблокировать при помощи механического ключа.

Плюсы и минусы

Кроме того, что электромеханический замок обеспечивает высокую безопасность помещения, он также повышает комфортность, а этот факт не менее важен. Хотя существует несколько видов таких устройств, которые имеют определённые различия между собой, все они обладают одинаковыми преимуществами:

• обеспечивают возможность удалённого контроля доступа в дом при помощи переговорных устройств;


• позволяют дополнительно установить разные идентифицирующие устройства, что значительно повышает уровень секретности;

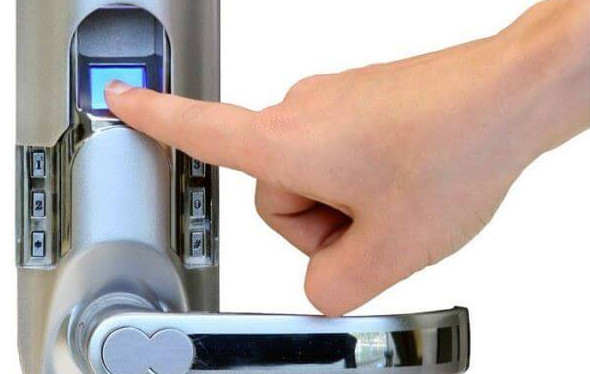

  Для увеличения надёжности замка может дополнительно устанавливаться идентифицирующее устройство разной степени секретности



• имеют высокую надёжность, поэтому вероятность взлома значительно снижается;


• могут монтироваться на разные двери;


• подключаются к охранной системе дома любой сложности как во время её создания, так и после начала эксплуатации.

Несмотря на это, как и любой другой вид замков, электромеханическое запорное устройство имеет и ряд недостатков:

• на работу электромеханической части замка, установленного на улице, могут негативно влиять перепады температуры и повышенная влажность;


• во время закрывания ригеля создаются динамические нагрузки, которые со временем могут привести к поломке замка;


• надо обеспечивать подачу электропитания или устанавливать автономный источник тока;


• стоят такие изделия дороже, чем механические.

Разновидности электромеханических замков

Существует большой выбор электромеханических замков, которые отличаются между собой по конструкции, характеристикам безопасности и степени надёжности. Совершая выбор такого устройства, будет недостаточно и неправильно ориентироваться только на его стоимость.

По способу монтажа

По способу монтажа электромеханические замки могут быть следующих видов:

1. Накладные — монтируются на дверное полотно. Внешне они похожи на аналогичные механические модели. Обычно изнутри на корпусе есть кнопка для открывания замка или место для механического ключа, при помощи которого отрывают двери в аварийной ситуации. Есть возможность блокировать кнопку, после чего без подачи напряжения замок открыть будет невозможно. Существуют варианты для установки на двери, которые открываются наружу или внутрь.

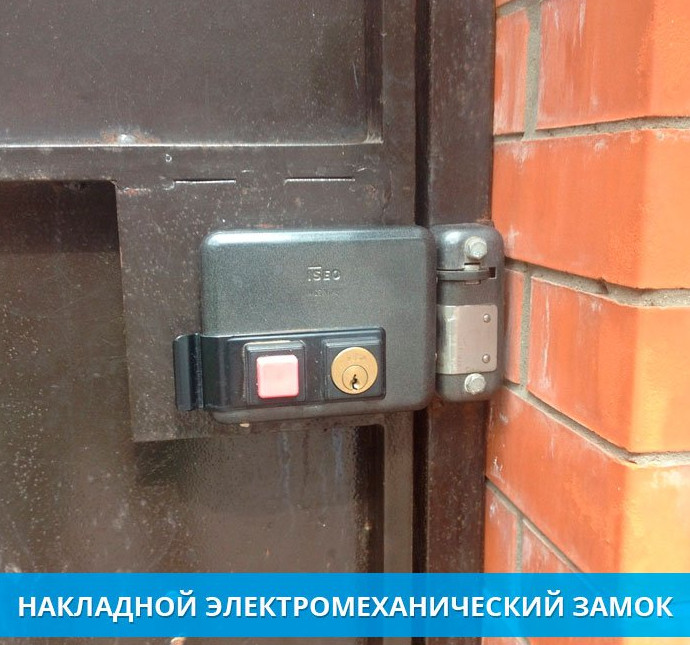

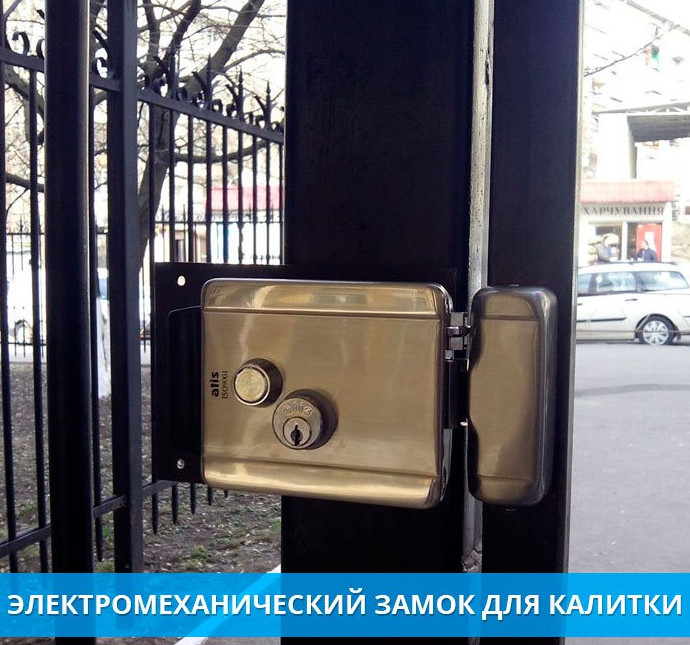

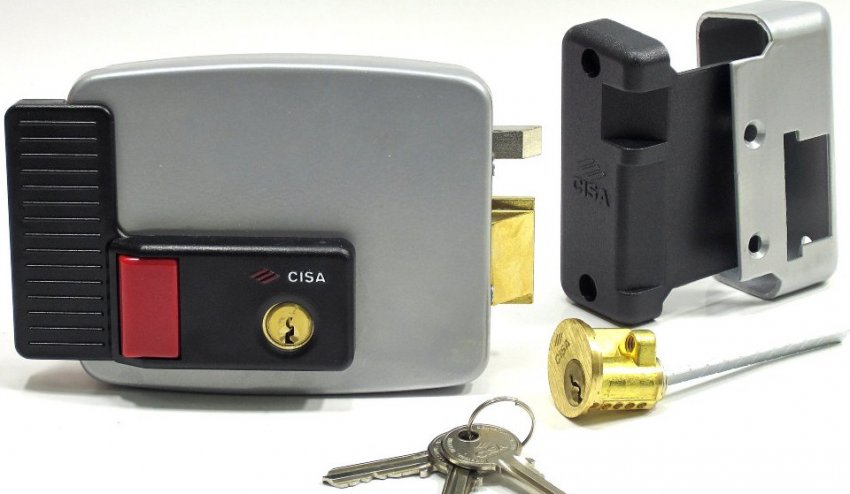

   Накладной электромеханический замок может устанавливаться как внутри помещения, так и на улице



2. Врезные — они устанавливаются внутрь дверного полотна. Такие замки подходят к любым типам дверей. Дополнительно они могут оснащаться засовами, а также устройством, приводящим в действие вертикальные ригели.

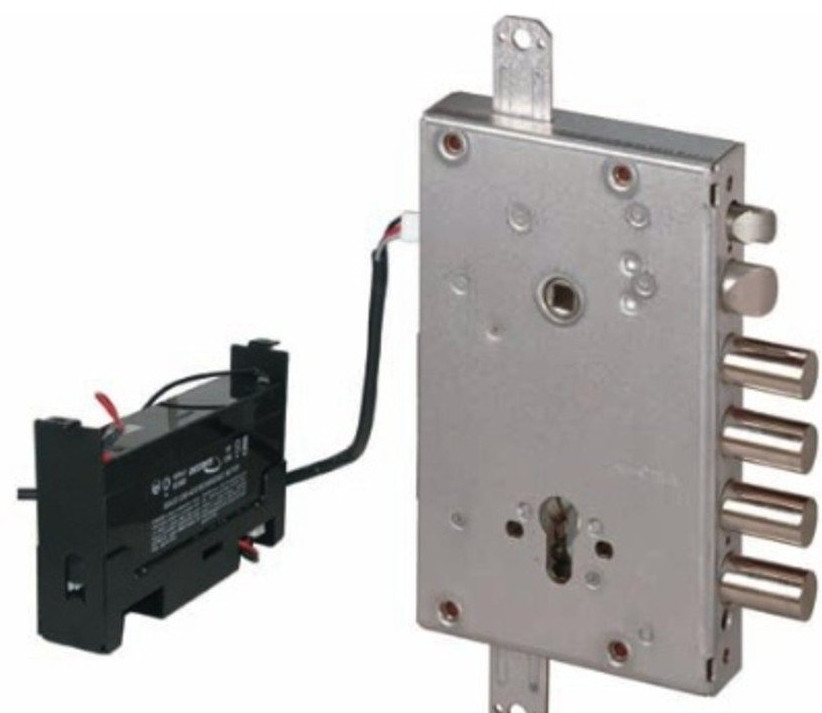

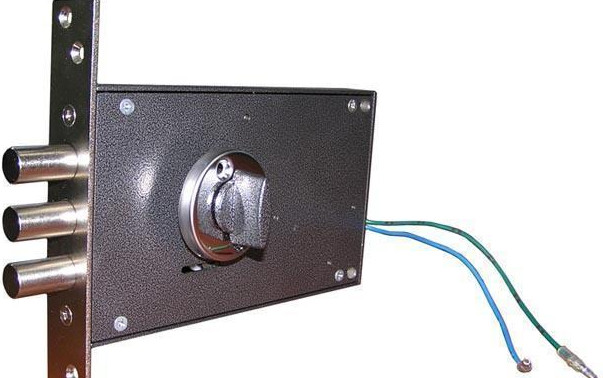

   Врезной электромеханический замок устанавливают внутрь дверного полотна, он может дополнительно оснащаться вертикальными ригелями

По типу привода

По типу приведения в действие ригеля электромеханические замки делятся на такие виды:

1. С электроблокировкой. Внутри таких моделей установлена защёлка с мощной пружиной, которая не позволяет несанкционированно проникнуть в помещение. При подаче напряжения или после поворота механического ключа происходит сброс фиксатора, защёлка возвращается в замок. Так как используется мощная пружина, создаётся сильное воздействие на ригель, поэтому для увеличения срока службы на него устанавливаются специальные твердосплавные накладки.



   Замок с электроблокировкой имеет защёлку с мощной пружиной, которая не позволяет несанкционированно открыть двери



2. Моторные. В составе такого устройства есть маленький электромотор, при помощи которого осуществляется управление ригелем замка. Так как на ригель оказывается большое давление, то его нельзя отжать при взломе двери. Если в замке несколько ригелей, то в дневное время может работать только один, а на ночь закрываются все. Если втягивается ригель при помощи мотора, то назад он возвращается под действием пружины. В блоке управления есть таймер, который позволяет выводить засов из ответной планки через 2–20 с. Такая конструкция имеет большое время открывания, поэтому в быту применяется редко, обычно она используется в банках, финансовых и правительственных зданиях.



   Моторный электромеханический замок имеет сравнительно большое время открывания

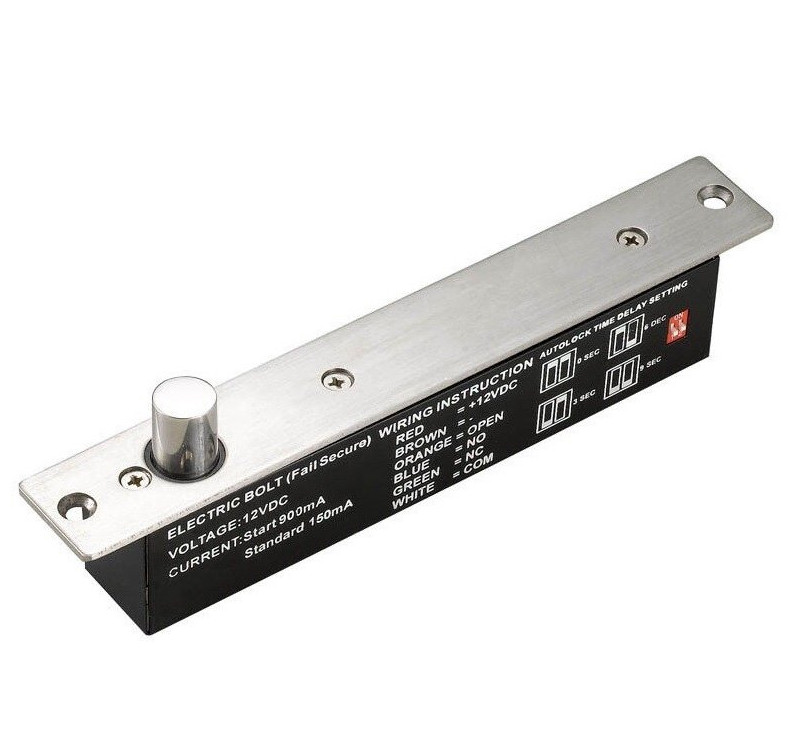

3. Соленоидные. В таких моделях ригель и сердечник соленоида — одна и та же деталь. При подаче напряжения создаётся магнитное поле и ригель втягивается в замок. Такие модели имеют простую конструкцию, быстро реагируют на управление, но для их работы нужен большой пусковой ток (2–3 А).

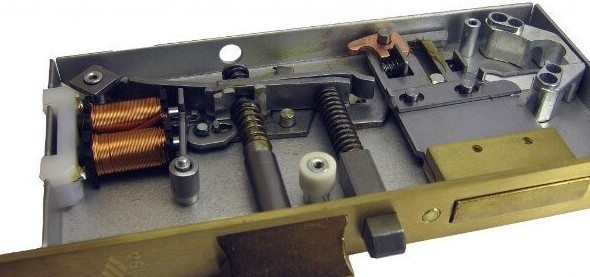

   В соленоидном замке сердечник катушки одновременно является и засовом



4. Электрозащёлки. После подачи напряжения фиксатор защёлки разблокируется и двери можно открывать. Когда прекращается подача питания, происходит закрывание двери. Такие модели обычно устанавливают на лёгких дверях.

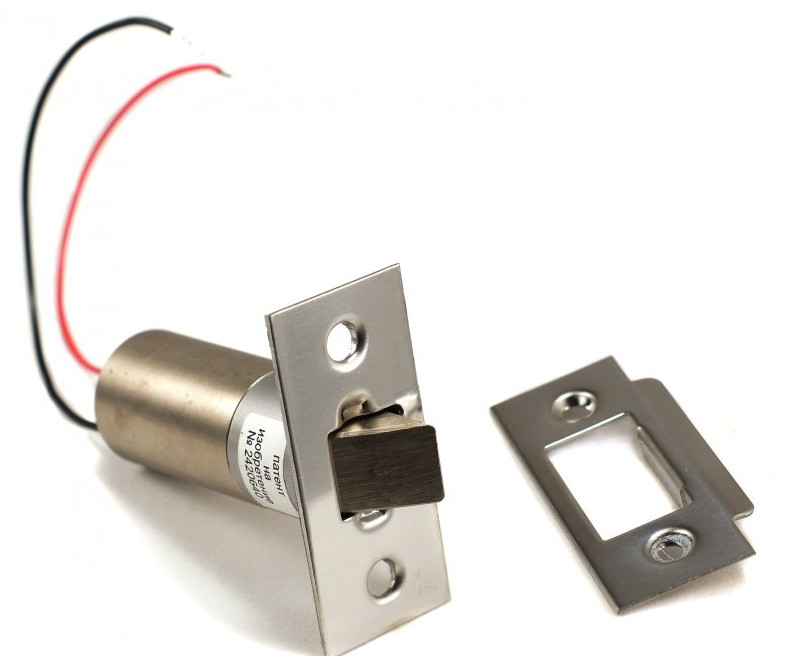

   Электрозащёлки обычно устанавливают на лёгких дверях

По типу отклика на управление

Существует два типа замков по типу отклика на подачу напряжения:

• «нормально открытые» — без подачи питания устройство находится в открытом состоянии. Такие замки рекомендуется устанавливать на эвакуационных дверях — когда пропадает питание замок автоматически открывается и обеспечивает свободный выход из помещения. По нормам противопожарной безопасности двери общественных зданий и входные группы в жилых домах должны оборудоваться только нормально открытыми замками;


• «нормально закрытые» — если нет питания, то замок находится в закрытом положении. Такие устройство обеспечивают большую безопасность, так как при отсутствии питания дверь остаётся надёжно закрытой.

По месту установки

По месту установки электромеханические замки могут быть предназначены для монтажа:

• внутри помещения;


• в любом месте, в том числе и на улице.



  Уличный электромеханический замок надёжно защищен от попадания влаги внутрь

Особенности выбора

Чтобы правильно выбрать электромеханический замок, надо придерживаться следующих правил:

• оригинальный замок должен иметь сертификат качества;


• приобретать товар надо только проверенных производителей;


• необходимо учитывать, на какую дверь (толщина, материал, вес) вы планируете установить такой замок;


• желательно сразу определиться, планируется ли подключение к замку дополнительных элементов контроля и идентификации;


• надо продумать возможность подключения автономного источника питания, чтобы замок работал и после отключения электроэнергии в сети;


• следует учитывать условия использования — есть модели, предназначенные для установки внутри помещения и на улице;


• перед покупкой обязательно нужно проверить плавность хода всех подвижных деталей замка.

Как самому установить электромеханический замок

Монтаж электромеханического замка проводится так же, как и установка аналогичных моделей механических устройств. Единственное отличие в том, что к электромеханическому замку надо подключить провода питания.

Если у вас есть опыт установки обычных замков и элементарные навыки работы с электричеством, то с установкой электромеханического устройства вы легко справитесь самостоятельно.

Для начала надо подготовить следующие инструменты:

• болгарку;


• перфоратор;


• электродрель;


• измерительные инструменты;


• свёрла и коронки;


• отвёртку;


• плоскогубцы;


• кусачки;


• изоляционную ленту.

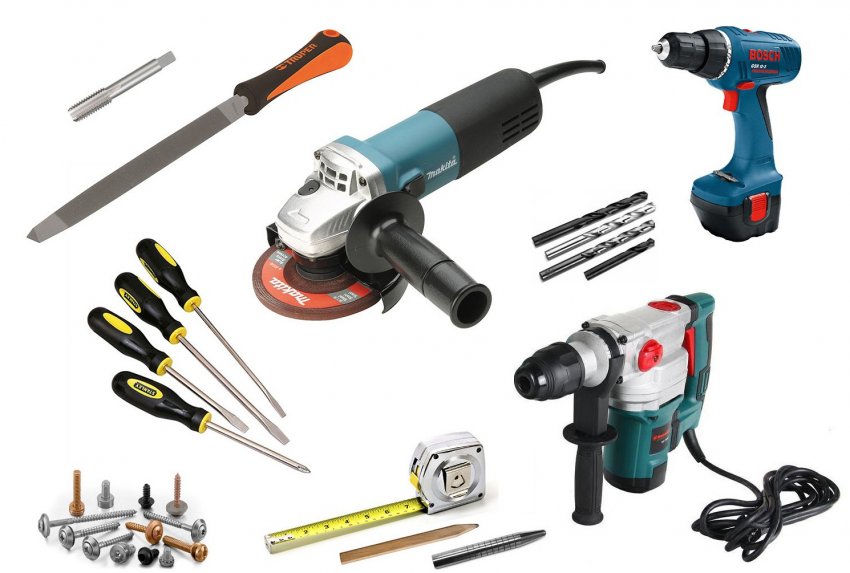

  Для установки электромеханического замка понадобятся инструменты, которые есть практически у каждого домашнего мастера

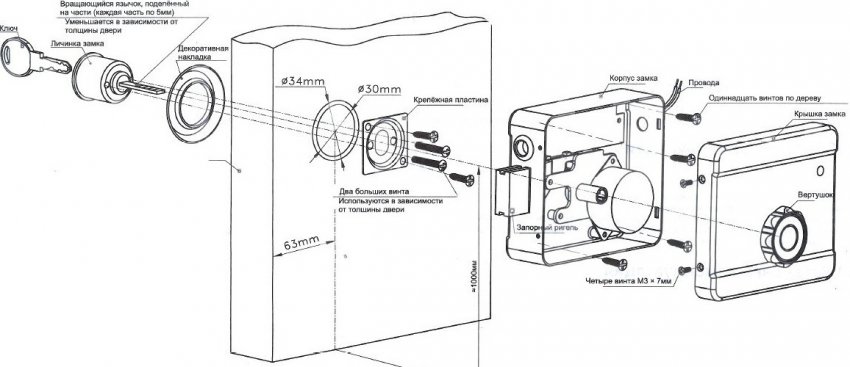

Порядок проведения монтажа накладного замка:

1. Размечают полотно и дверной короб. Для этого надо приложить замок на дверное полотно и отметить место монтажа. На коробе отмечают место для ответной планки. Зазор между корпусом замка и ответной планкой должен составлять около 5 мм. Длины ригеля должно быть достаточно для надёжного закрывания двери.



   Между замком и ответной планкой должен быть зазор не более 5 мм, чтобы длины ригеля хватило для надёжного удержания двери в закрытом положении



2. Отмечают места крепления замка и место для цилиндра.


3. В отмеченных местах электродрелью со сверлом делают крепёжные отверстия для замка, а при помощи коронки — отверстие для цилиндра.

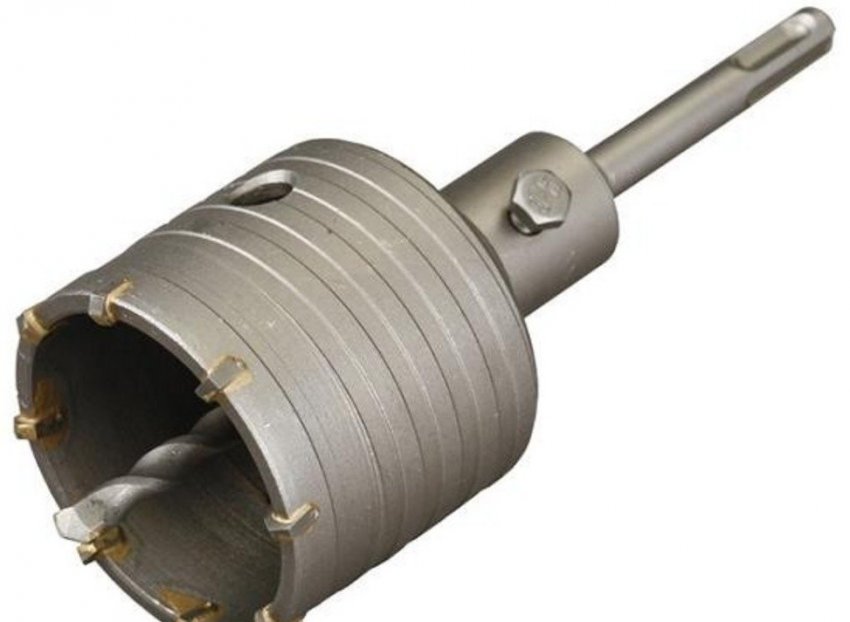

   Отверстие для цилиндра высверливают специальной коронкой

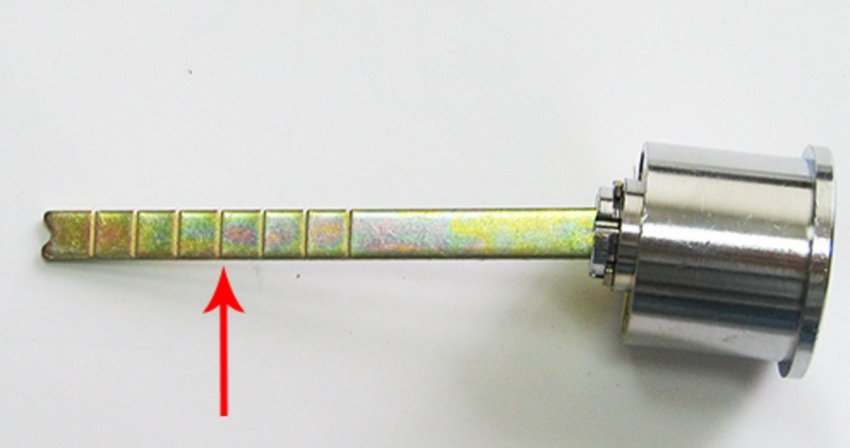

4. Устанавливают цилиндр. Надо отмерить необходимую длину язычка и лишнюю часть отломать.



   Примеряют цилиндр и лишнюю часть язычка отламывают

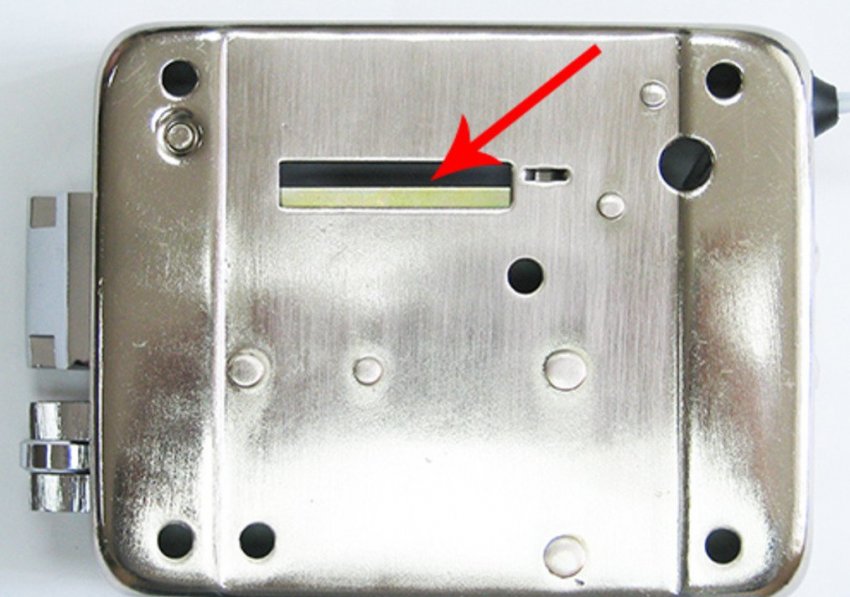

5. Монтируют замок, при этом снимают его заднюю крышку.

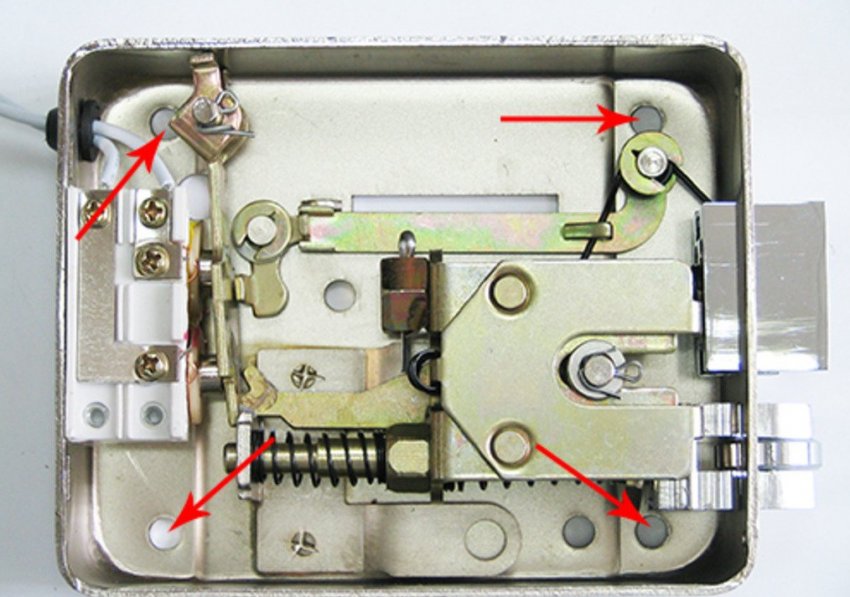

   Монтаж замка выполняют со снятой задней крышкой



6. Отмечают место для крепления ответной планки, делают отверстие для ригеля и фиксируют планку.


7. Проверяют работоспособность при помощи ключа.


8. Подключают к замку электричество. Кабель прокладывают в специальном коробе или гофре. Тип кабеля указан в инструкции к замку, а его длина определяется индивидуально. Рекомендуется покупать кабель с запасом около 10%. Если кабель прокладывают на улице по воздуху, то его убирают в защитную оболочку (металлорукав или гофрошланг) и фиксируют к натянутому стальному проводу.

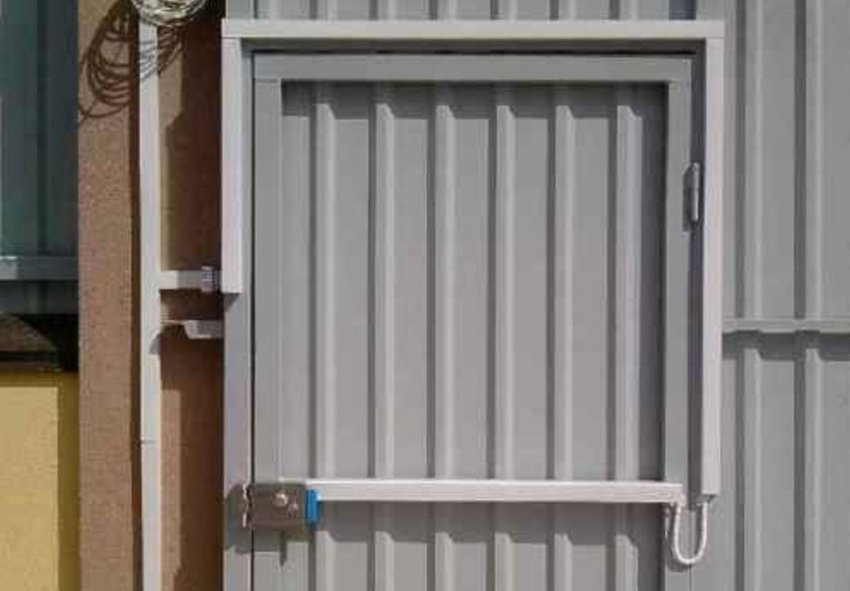

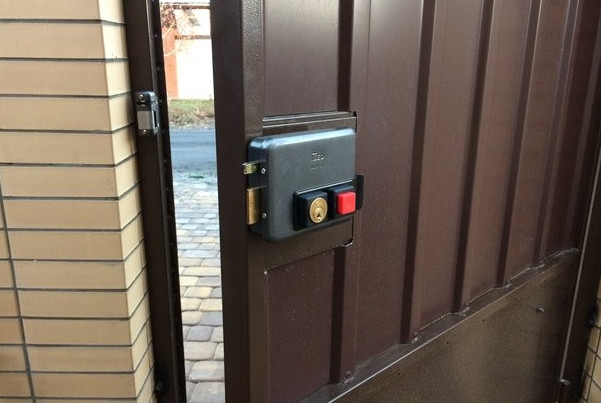

   На уличных дверях и калитках кабель можно уложить в специальный короб или гофру



9. Подключают замок в соответствии со схемой, имеющейся в инструкции. Если есть дополнительные устройства (домофон, считыватель карт, блок питания, вызывная панель и т. д.), их также подключают в систему.

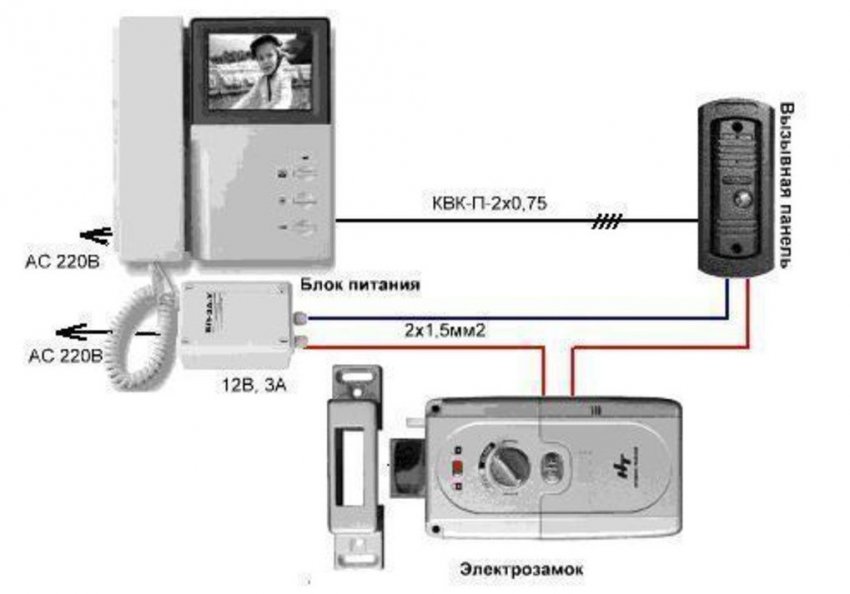

   Замок и дополнительные устройства подключают в соответствии со схемой, имеющейся в инструкции



10. Подают напряжение и проверяют работу замка. Если всё нормально, закрывают заднюю крышку — замок готов к эксплуатации.



    После закрытия крышки замок готов к эксплуатации

Видео: установка электромеханического замка

Ремонт электромеханических замков

Хотя устройство электромеханического замка и не очень сложное, но для проведения его ремонта необходимо иметь соответствующие навыки. Если их нет, то лучше обратиться к специалистам.

Основные поломки и способы их устранения:

1. Замок не открывается. Причина может быть в поломке соленоида или мотора. Эти элементы приводят в действие ригель, и если они вышли из строя, то замок не будет открываться. Ремонт заключается в замене поломанных элементов на аналогичные детали.


2. Замок открывается через раз. Это может быть связано с дефектами блока питания. Для работы таких замков необходимо питание в 12 или 24 В. Сначала необходимо проверить надёжность контактов во всех соединительных проводах. Если с ними всё в порядке, проверяют работоспособность источника питания — он может вообще не работать или выдавать недостаточный ток, силы которого не хватает для открывания замка. Блок питания обычно не ремонтируют, его меняют целиком.

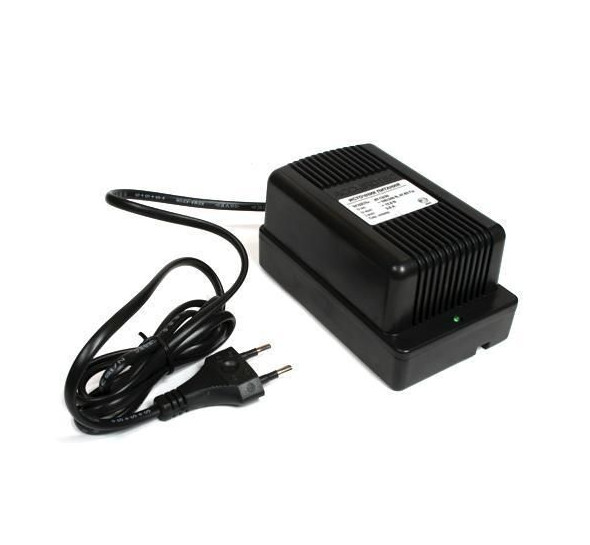

   Блок питания должен вырабатывать ток, достаточный для открывания замка



3. Замок не открывается с кнопки или при помощи электронного ключа. Поломка связана с выходом из строя или сбоем в работе контроллера. Ремонт заключается в перекодировке или замене контроллера.


4. Разрыв кабеля. При нарушении целостности кабеля прерывается электрическая цепь, поэтому замок работать не будет. В случае выявления обрыва его надо устранить.


5. Механическая поломка замка. Проводится осмотр элементов замка, и если обнаруживается их механическая поломка, то выполняется замена вышедшей из строя детали.

После ремонта замка надо сначала проверить его работоспособность, только после этого можно закрывать дверь.

Видео: ремонт электромеханического замка

Советы по эксплуатации

Чтобы избежать частых поломок электромеханического замка, необходимо его правильно эксплуатировать. Это несложно, достаточно придерживаться следующих правил:

1. Покупать продукцию только проверенных производителей, такие замки хотя и будут дороже стоить, но они качественнее и надёжнее.


2. Периодически проводить чистку и смазку замка.


3. Установить доводчик, который поможет избежать ударов полотна и возможного повреждения замка.


4. Если замок установлен на калитке, то его надо защитить от попадания влаги.


5. Чтобы исключить возможность примерзания ригеля в зимнее время, его надо смазывать специальной жидкой смазкой, например, WD-40.



   В зимнее время ригели замка рекомендуется смазывать специальной жидкой смазкой



6. Нельзя, чтобы смазка попадала на сердечник соленоида.


7. Нельзя чистить внутренности замка с применением агрессивных химических веществ.


8. Надо учитывать место установки замка:



   • при большой посещаемости лучше установить замок с соленоидом;


   • для калитки подойдёт замок с электрозащёлкой;


   • в коммерческих и финансовых зданиях лучше использовать врезные замки;


   • входные двери в общественные здания чаще всего оснащаются моторными замками.






9. Нельзя закрывать двери с открытым ригелем, так как вы можете его согнуть или поломать.

Соблюдая эти простые правила эксплуатации, вы обеспечите надёжную работу электромеханического замка на протяжении многих лет.

Отзывы

Я всегда использовал недорогие китайские замки и ни один из них не вышел из строя, в отличии более дорогих и якобы качественных итальянских. Основная причина поломки это оплавление катушки соленоида, происходить это потому что долго удерживается кнопка открывания замка, а нужен всего один короткий импульс. И ещё все забывают регулярно смазывать язычок и ригель замка, думая, что это вообще не нужно, а это напрямую влияет на механическую прочность замка.

1971

https://www.forumhouse.ru/threads/241350/

Накладные электромеханические замки ISEO отличные замки, ставим только их уже много лет. Единственно что при открывании наружу лучше делать металлический заход для язычка, штатный пластмассовый в топку. Или по возможности делать внутреннее открывание калитки.

dron3831

https://www.forumhouse.ru/threads/241350/

Ну вообще электромеханические замки достаточно хорошо работают на улице. Для подстраховки над ним можно смастерить защитный кожух. Единственная проблема- нужен ИБП или надёжное питание. Еще желательно иметь хорошую дверь. Механические замки думаю менее надёжны на улице да и вообще. Но зато можно ключом открыть. И без питания не откроются. Так что вам выбирать

Helicopter

http://www.mastergrad.com/forums/t134908-elektrozamok-na-kalitku/

Электромеханические замки на улице работают годами без проблем. Нужен ИБП, контроллер, считыватель ТМ или Прокси и кнопка на выход. На случай долговременного отключения электричества: лучше иметь дополнительно обычный врезной механический замок.

Смерч

http://www.mastergrad.com/forums/t134908-elektrozamok-na-kalitku/

Лучше электромеханический замок, он потребляет только при открытии, а магнитный при пропадании питания просто открывается. Механическим можно пользоваться и как простым замком(хотя, тоже зависит от конкретной модели). по ценникам — смотря что конкретно хочешь. в любом случае необходим контроллер.ценники на сами замки и защёлки — от 300р. нормальный комплект (БП на 12В, акб, замок, контроллер, кнопки+провода + ключи) обойдётся от 3–4 т.р., если сам ставить будешь.

happynes

https://forums.drom.ru/irkutsk/t1151307670.html

Многие пользователи ещё сомневаются, покупать электромеханический замок или нет. Это связано не только с его более высокой стоимостью по сравнению с механическими моделями, но и с необходимостью регулярного обслуживания, которое также обходится дороже. Несмотря на это, благодаря высокой надёжности, безопасности, удобству и большому сроку службы электромеханические замки приобретают всё более широкую популярность.
