Устройство маятниковых дверей

Отличительной чертой дверей маятниковой конструкции является способность полотна открываться в обе стороны. Для прохода через дверной проём достаточно толкнуть створку от себя по ходу движения, причём независимо от направления, в котором идёт человек. Это очень удобно, например, в случае, если руки заняты поклажей. Кроме того, для закрытия дверей не нужно прилагать никаких усилий — маятниковый механизм снабжён встроенным доводчиком, который самостоятельно вернёт полотно в исходное положение.

Внутри петель расположена пружина, которая возвращает дверь в исходное положение

Внешне маятниковая дверь практически не отличается от обычной распашной. Разве что отсутствием традиционной дверной ручки и замка (и то не всегда). Поэтому, чтобы понять суть устройства маятниковой двери, сосредоточим внимание на петлях. Именно они определяют конструктивные отличия дверей-маятников. Распознают два вида таких петель:

1. Качающиеся. Крепятся одним рычагом к полотну двери, другим — к дверной раме. Часто называются «барными» или «салонными», поскольку наибольшее распространение получили именно в питейных заведениях и являются неотъемлемой частью барного стиля.








   Классический дизайн бара или паба предполагает качающуюся входную дверь



2. Напольные маятниковые петли. Состоят из двух элементов, один монтируется в пол под дверным полотном, а другой — в верхней части створки. Эти петли используют, например, на входах в станции метро, вокзалы, так как конструкция позволяет фиксировать дверь в определённом положении, т. е. при необходимости запирать проход. Большинство стеклянных дверей имеет именно такое устройство.








   В ночное время суток, когда метро не работает, дверь запирается

Выбор петель зависит от конкретной ситуации и в первую очередь от показателя проходимости через дверной проём. При большом потоке людей в разных направлениях используются напольные маятниковые петли. При средней или малой проходимости устанавливают обычные «барные» петли, которые вполне способны обеспечить стабильную работу двери на протяжении длительного времени.

Имеет значение расположение коммуникаций в зоне дверного блока. Наличие инженерных линий в полу (водоснабжения, электрических кабелей и т. д.) делает невозможным использование напольных петель. Для качающихся петель «барного» типа ограничений такого характера нет.

Материалом для изготовления маятниковых петель служит листовая нержавеющая сталь толщиной от 1,5 до 4 мм. Чем больше толщина листа, тем большую нагрузку способна выдерживать конструкция. Большинство моделей предназначены для полотна массой от 15 до 150 кг. Ширина крепёжных пластин зависит от параметров торца створки и варьируется от 40 до 100 мм. Длина изделия подбирается по размерам двери, начиная от 75 до 125 мм.

Для разнообразия внешнего вида петли покрывают порошковыми красителями

В разобранном виде петли представляют собой два цилиндрических стержня (штифта) и три металлические пластины (карты). Средняя карта — цельная, без перфорации. На боковых пластинах расположены отверстия для крепления, по три—пять с каждой стороны. При монтаже их используют для фиксации петель на дверном полотне и раме. Вокруг штифтов намотаны упругие пружины, которые выполняют функцию доводчика и возвращают створку в первоначальное положение.

Где используются маятниковые двери

Сегодня маятниковые двери от Dsk применяются не только в общественных местах с большим потоком пешеходов, магазинах и гостиницах. Планировщики и дизайнеры интерьера умело встраивают качающуюся дверь внутрь жилых и офисных помещений, там, где такая конструкция уместна и оправдана по своим функциональным качествам. Например, широкое распространение получили маятниковые (барные) двери на входе в просторную гостиную. Органично вписывается двусторонняя дверь в домашний спортзал, комнату отдыха в учреждении, оранжерею. Везде, где вентиляция и теплоизоляция не играют решающей роли, применение качающихся дверей оправданно.

Маятниковая стеклянная дверь в гостиную украшает интерьер квартиры

По убеждённому мнению автора этих строк, нет ничего удобнее, чем качающаяся дверь, установленная между кухней и столовой. Для перемещения блюд на стол и обратного вноса посуды просто необходимо, чтобы дверь открывалась без применения рук. В доме соседей разводят породистых карликовых кроликов. Все дверцы в кроличьи клетки устроены по принципу маятниковых. Животные могут свободно перемещаться из своей «норы» на лужайку и обратно.

Разновидности маятниковых дверей

Для удобства в описании двери классифицируют по нескольким характерным признакам:

• материалам, из которых изготовлено дверное полотно;


• типу петель и их регулировке;


• количеству дверных створок.

На первом месте стоит классификация по используемому материалу, поскольку он определяет разновидность и размер петель:

1. Стеклянные качающиеся двери. Один из самых распространённых видов, имеющий ряд неоспоримых преимуществ. Современное стекло — материал чрезвычайно прочный и безопасный во всех отношениях. Закалка высокой температурой делает изначально хрупкую аморфную массу устойчивой к ударам и различным механическим нагрузкам, в том числе деформации. Химическая инертность, биологическая стойкость и экологичность делают стекло лидером среди прочих материалов. А если добавить к этому перечню огнестойкость и полное отсутствие коррозии, становится понятно, почему практически во всех магазинах, офисах и других общественных местах устанавливают именно двери из стекла. К немаловажным факторам относят также лёгкость ухода за такими дверными блоками. С увеличением массового производства и здоровой конкуренции постепенно снижается себестоимость изделия — единственный существенный минус, с которым сталкивается потребитель.

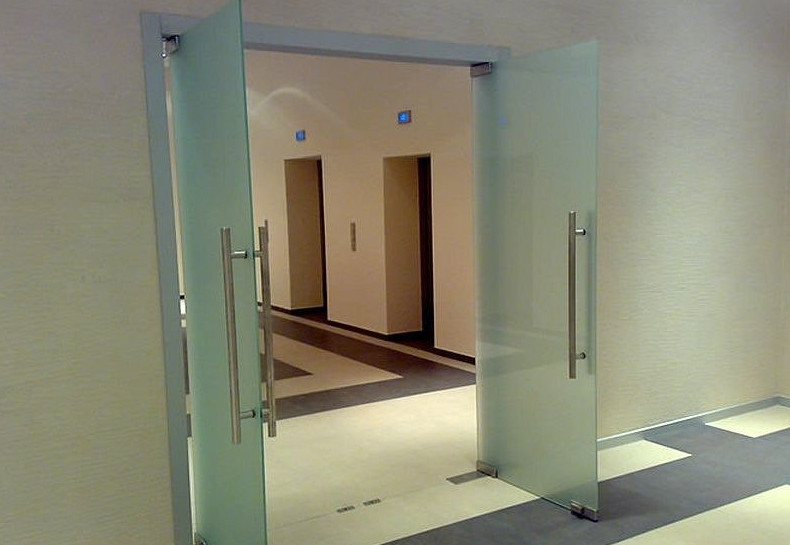

   По уровню безопасности стеклянные двери занимают первое место



2. Металлические маятниковые двери. Зачастую это тоже стеклянное полотно, «упакованное» в рамку из металла. Но существуют и цельнометаллические двери из стали или алюминия. Особенно часто такие модели встречаются в производственных цехах, в местах экстренной эвакуации при пожаре. Большая масса таких дверей предопределяет использование мощных навесных петель, снабжённых запорным механизмом. Эстетические показатели по сравнению с другими видами дверей у них ниже. Как правило, это двери специального назначения.

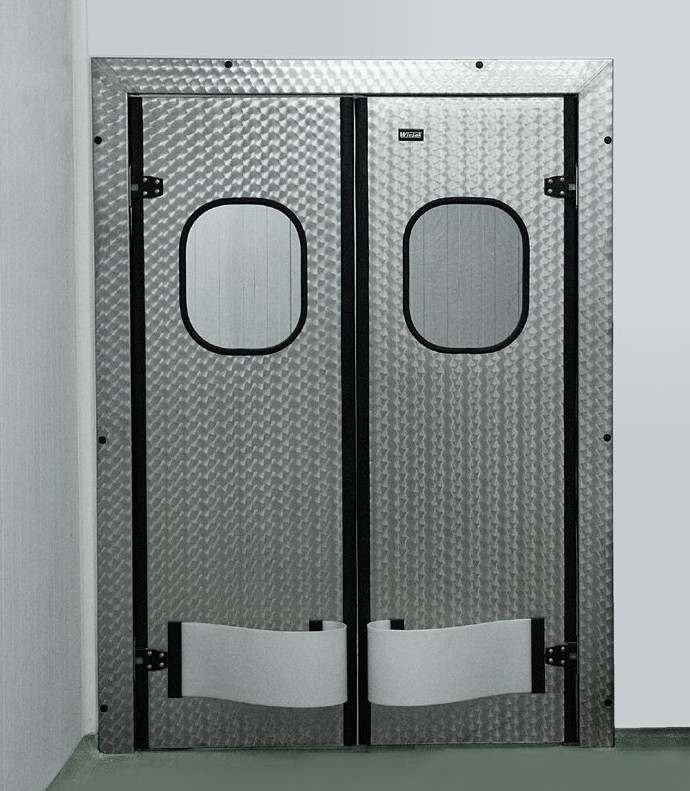

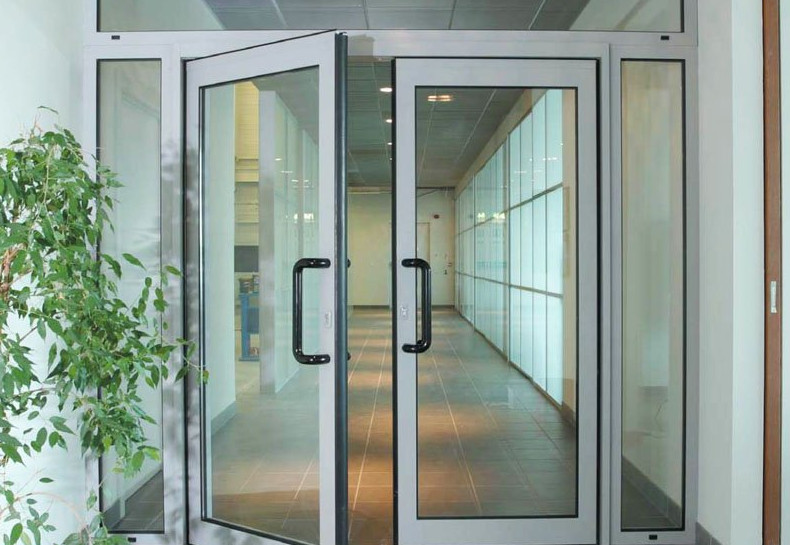

   Металлические двери отличаются прочностью и надёжностью



3. Маятниковые двери из ПВХ — стандартное современное решение дверного проёма. В прочном каркасе из пластика (или металлопластика) располагается двух- или трёхкамерный стеклопакет. Удобная, отработанная и, главное, недорогая модель с надёжной фурнитурой. К сожалению, специфика производства дверного полотна из ПВХ не располагает к многообразию цветов и форм. Но, за исключением однообразного внешнего вида, сложно что-либо ещё отнести к недостаткам этого типа дверей.








   Огромное преимущество дверей из ПВХ — доступная цена



4. Деревянные маятниковые двери. Классический тип дверей, полотно которых изготавливается из древесины или продуктов древесной переработки. Различие заключается лишь в механизме открывания, в остальном качающаяся дверь ни в чём не отличается от самой распространённой распашной деревянной двери. Данный тип имеет огромное количество подвидов, начиная от массива и заканчивая фанерой или МДФ. Конструкция самого полотна может быть как щитовой, так и филёнчатой. Соответственно, разбежка цен имеет широкий диапазон.

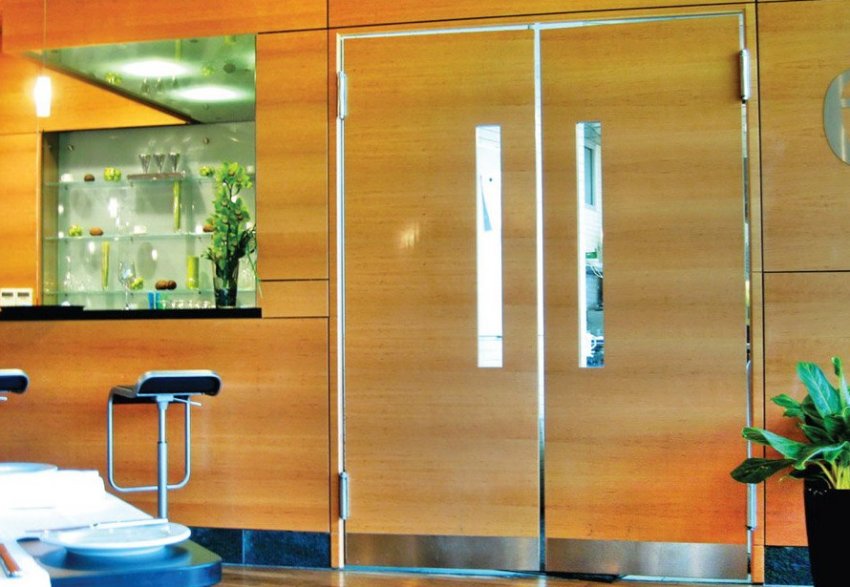

   Маятниковые двери из древесины украшают своим натуральным видом любой интерьер

Что касается разновидностей качающихся дверей по количеству дверных створок, то здесь всё просто. Существуют два вида, примеры которых встречаются повсюду:

• одностворчатые маятниковые двери;


• двустворчатые маятниковые двери.

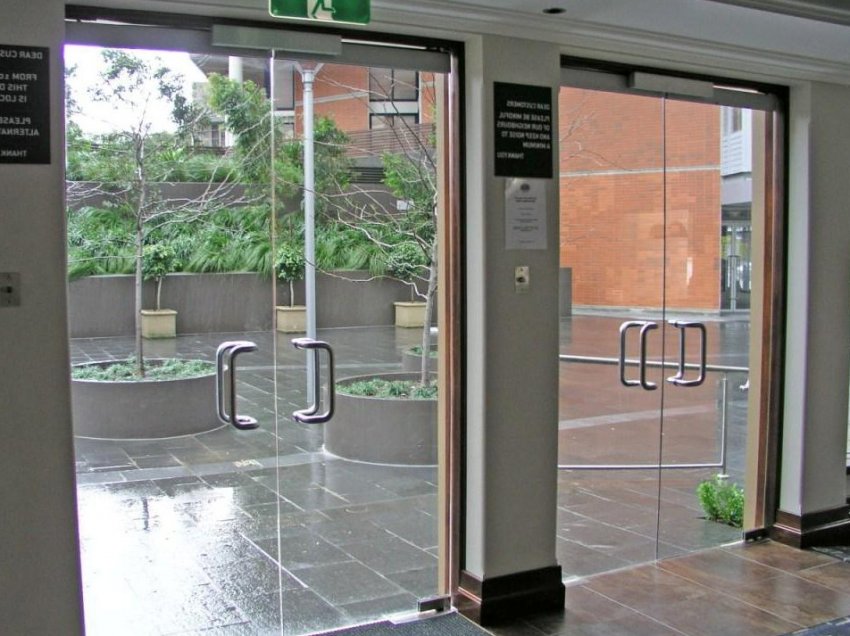

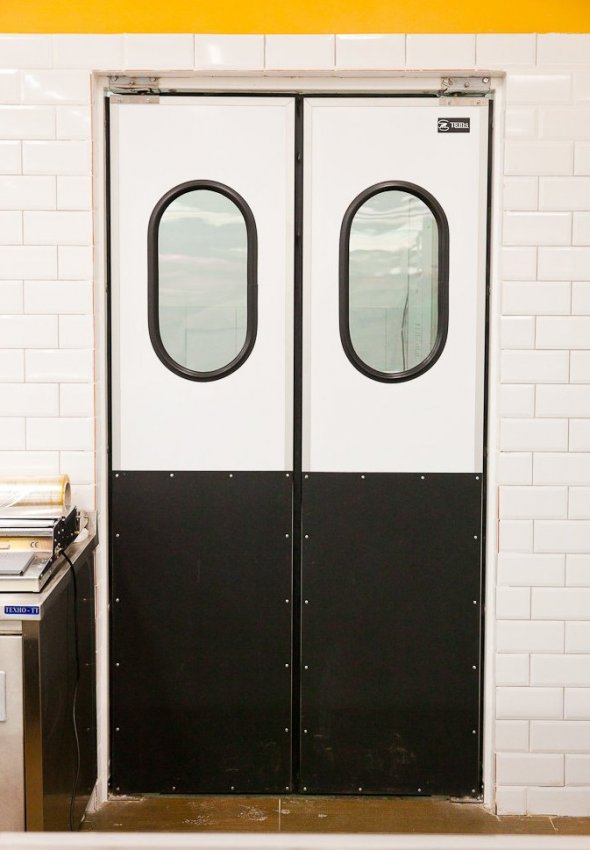

  Двустворчатые двери позволяют значительно увеличить проходимость дверного проёма

Как и у всех распашных дверей, петли делятся на три вида:

• правосторонние;


• левосторонние;


• универсальные.

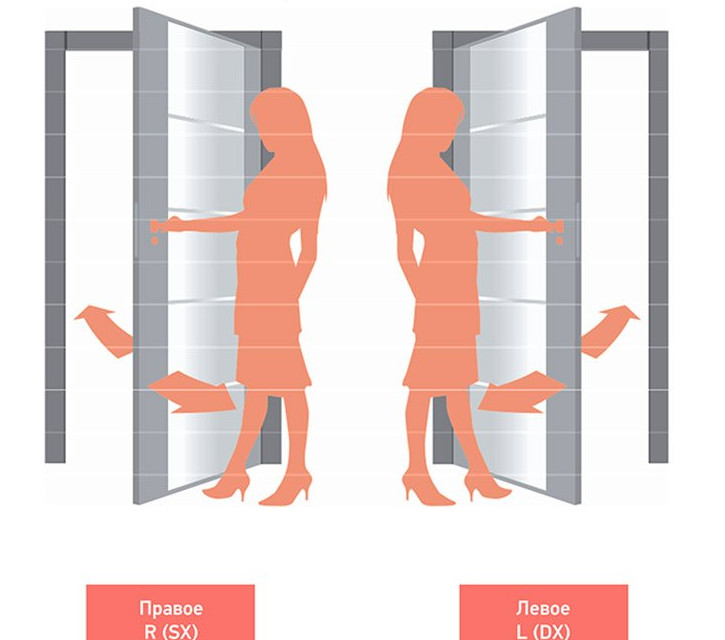

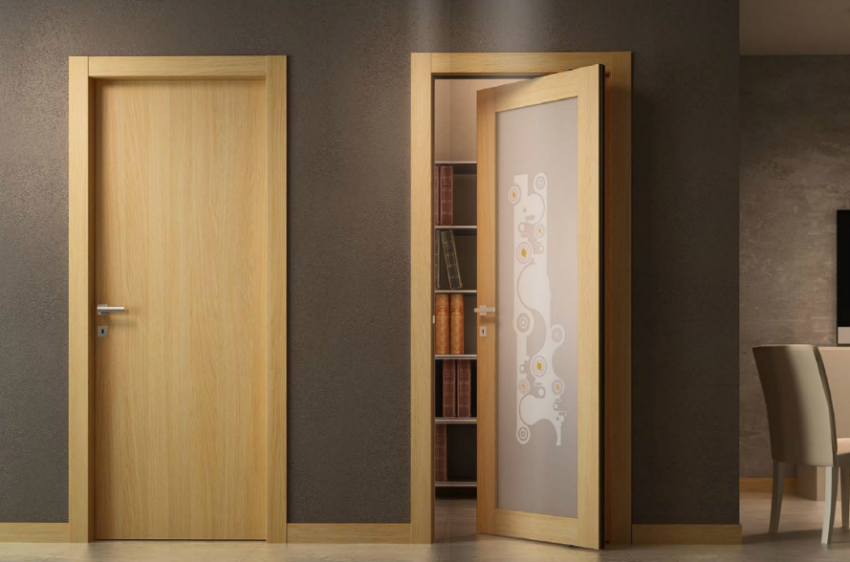

  Для определения стороны крепления петель нужно представить, как открыть дверь на себя

Подбирать дверные навесы обязательно следует с учётом этого параметра.

Чаще всего мастера отдают предпочтение универсальным петлям, хоть они и стоят несколько дороже.

К регулировочным параметрам петель относится степень натяжения возвратной пружины. Именно от этой опции зависят положение и скорость закрывания двери. А также нужно знать, что существуют подвесы, оборудованные подшипниками. В таком случае цена на механизм выше, но взамен появляется плавность, мягкость и бесшумность во время движения полотна.

Достоинства и недостатки маятниковых дверей

Всё познаётся в сравнении. Маятниковые двери не исключение. Для получения полной информации нужно знать не только о плюсах, но и о минусах любого изделия.

Преимущества маятниковых дверей:

1. Упрощённая форма дверной коробки. Это облегчает и ускоряет монтаж дверного блока.


2. Надёжность подвески и её способность выдерживать большие функциональные нагрузки. Двойные петли, как правило, имеют увеличенный срок службы. Это происходит благодаря тому, что нагрузка равномерно делится не на одну ось вращения (как в обычных навесах), а на две.


3. Способность открываться в любом направлении.


4. Возможность регулировки скорости и силы закрытия двери.

Недостатков маятниковых дверей немного:

1. Пониженная звукоизоляция между комнатами. Это объясняется тем, что зазор между рамой и полотном больше, чем в обычных распашных дверях. Отчасти эту проблему решает уплотнитель из силикона или ПВХ.


2. Необходимость свободного места по обе стороны дверного проёма. Обычная дверь требует простора только с той стороны, куда отворяется. Но качающаяся дверь открывается во все стороны, а значит для этого нужно пространство.


3. Сравнительно высокая цена изделия.

Изготовление маятниковых дверей

Соорудить маятниковую дверь самостоятельно в домашних условиях по силам любому мастеру. Для этого нужно лишь приобрести все необходимые материалы и механизмы. Разумеется, существуют определённые ограничения. К примеру, невозможно произвести дверное полотно из материалов, для которых требуется сложное оборудование (таких, как стекло или ПВХ). Но деревянную или металлическую дверь сделать вполне реально.

Проще всего рассмотреть процесс изготовления на примере деревянной щитовой двери. Для её производства понадобятся следующие инструменты:

1. Набор ручного плотницкого инструмента, включающий молоток, пассатижи, ножовку, угольник, линейку, нож и т. д.

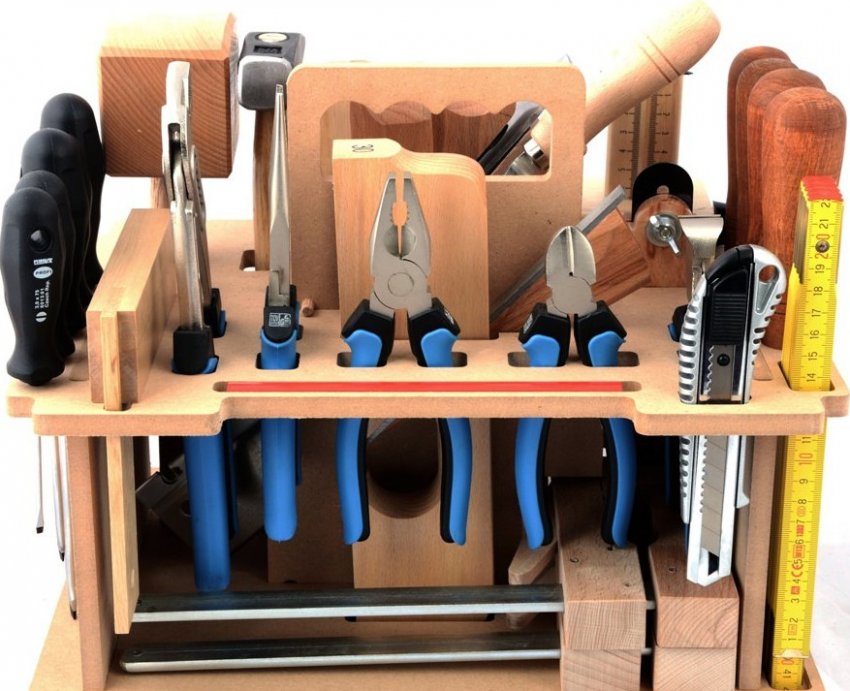

   Чем разнообразнее ручной инструмент, тем быстрее движется работа



2. Электроинструмент: дрель, ручная циркулярная пила, лобзик, шуруповёрт.

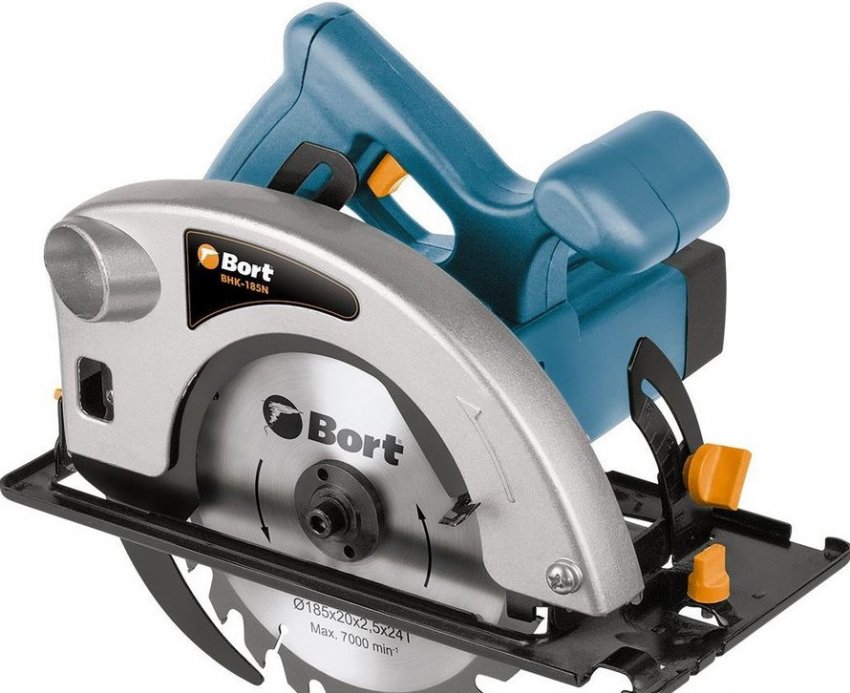

   С помощью циркулярной пилы производятся ровные продольные и поперечные срезы древесины

Для двери стандартного размера (2х0,8 м) нужно заготовить доску обрезную строганую толщиной 4–5 см. Количество пиломатериалов вычисляется в соответствии с площадью полотна. В нашем случае при размере 2 метра на 80 см площадь поверхности створки составит 2 х 0,8 = 1,6 м². Это значит, что для изготовления полотна такого размера нужно 8 досок длиной 2 м и шириной 10 см (или 4 доски по 2 м и шириной 20 см). Для рамы нужен брус или толстая доска с шириной, равной глубине дверного проёма (чтобы не пришлось применять доборы).

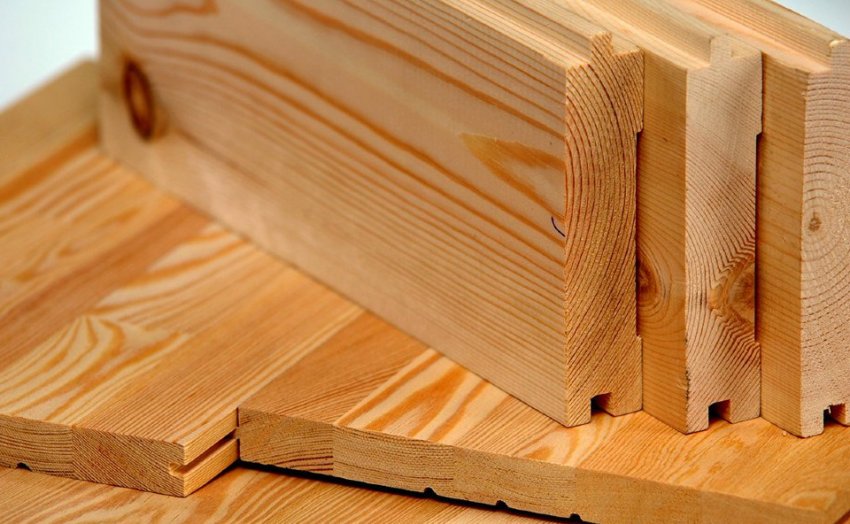

Шпунтованная доска продаётся высокого качества и в нужной кондиции влажности

Перед изготовлением двери составляется чертёж, на котором отображаются все размеры. Тут следует учитывать одну важную деталь. Так как маятниковая дверь не имеет опоры на раме, между полотном и коробкой оставляют зазор, который позволяет створке свободно передвигаться. Если в обычной двери швы составляют 3–4 мм, то в маятниковых делают зазор в 1 см.

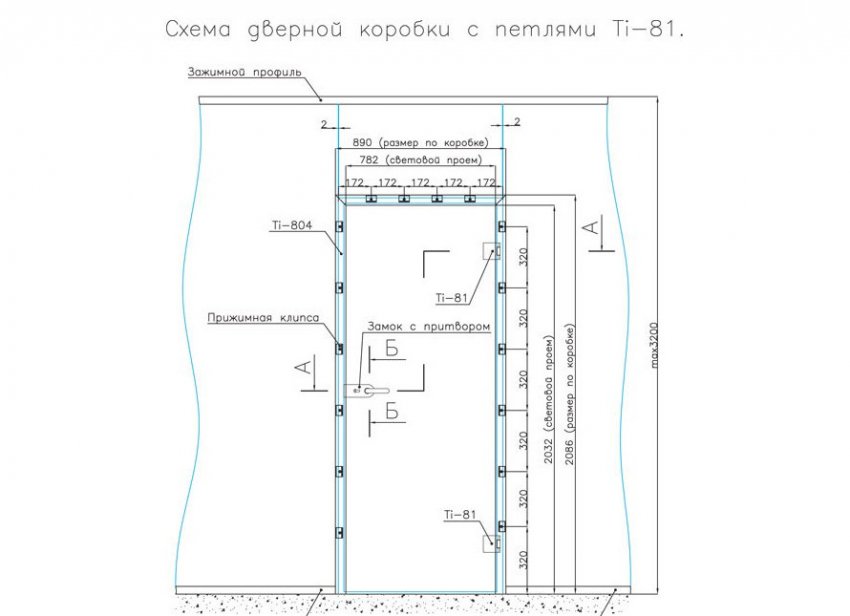

На эскизе отображаются размеры и технологические решения в конструкции двери

Петли выбирают, исходя из общего веса дверного полотна. Если в технической документации не указаны рекомендуемые значения, привязку делают из расчёта 25 кг на одну петлю.

Общий алгоритм изготовления маятниковых дверей из дерева следующий:

1. Согласно чертежу собирается дверное полотно. Доски соединяются в целостную плоскость заданных размеров. Способов соединения может быть множество — пазовое, обвязка, склейка и т. д.


2. Монтируется дверная коробка. Необходимо точно соблюдать все размеры (допустимая погрешность — 1,5 мм), потому что в дальнейшем возможности подгонки не будет. В отличие от обычных дверей в раме не выбирают четверть, которая бы служила опорой для полотна. Коробка крепится специальными мебельными шурупами (конфирматами), шкантами или металлическими уголками.

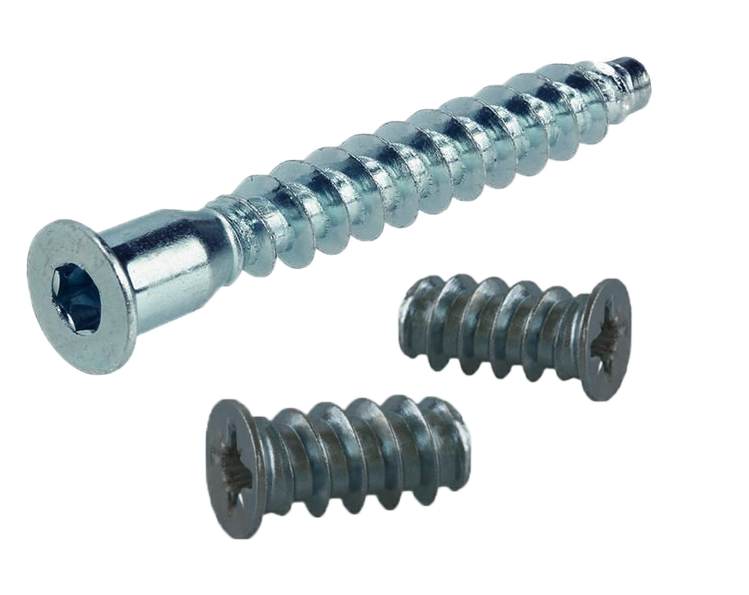

   Конфирматы имеют широкий шаг резьбы, это способствует надёжному соединению деревянных деталей



3. Дверь собирается в единый блок. Проверяется ширина технологических зазоров, устанавливаются петли. Если всё соответствует задуманному плану, конструкция перед установкой в проём стены демонтируется.








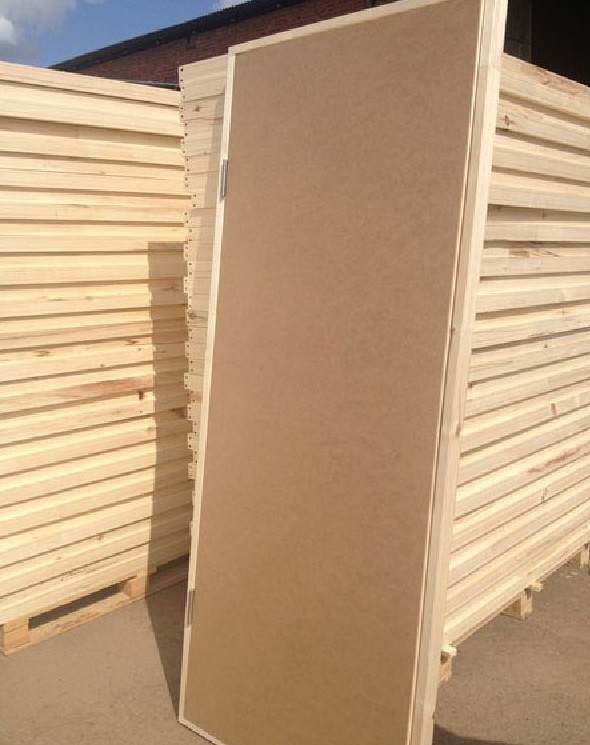

   Петли устанавливаются на расстоянии 15–25 см от края полотна



4. Производится монтаж дверного блока в проём.

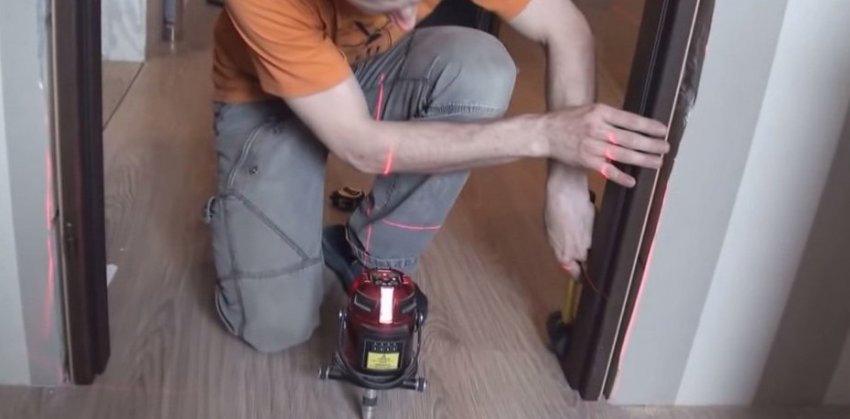

   Установка дверной коробки по строительному лазерному нивелиру гораздо качественнее, чем по гидравлическому уровню



5. Устанавливается дополнительная фурнитура.

Видео: деревянные двери своими руками

Сварив два обычных металлических подвеса в единую конструкцию, получаем маятниковые петли для металлической двери

Особенности установки и эксплуатации маятниковых дверей

Установка качающихся дверей имеет некоторые особенности. Перед монтажом петель необходимо ослабить возвратные пружины на осях вращения. Осуществляется это при помощи оправки. По завершении установки пружины снова натягиваются.

Этапы монтажа маятниковой двери:

1. С внутренней стороны дверной рамы и на торце полотна делается разметка. Карандашом (или шилом) отмечается место установки петель.

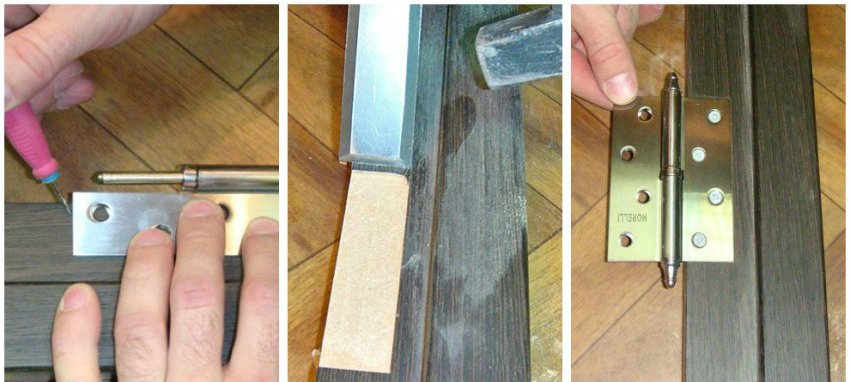

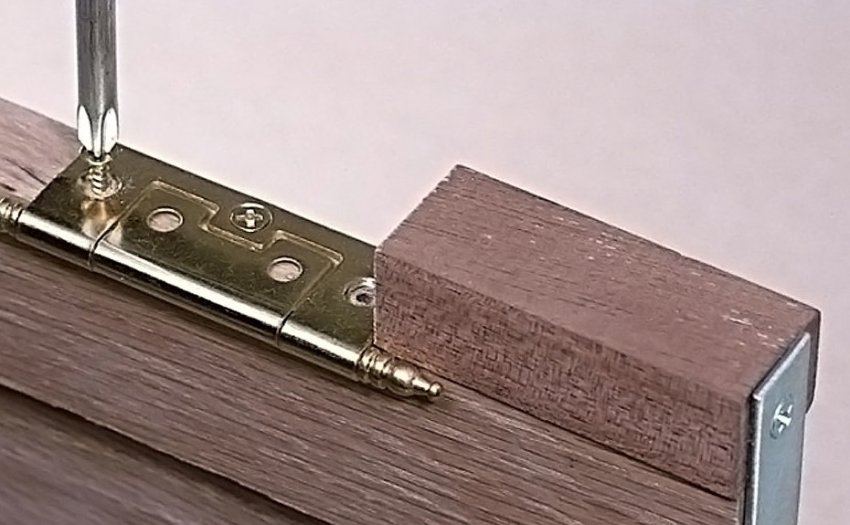

   Вырезание углублений при помощи стамески — самый простой способ установки петель



2. Измеряется толщина боковых карт и на такую же глубину вырезаются посадочные места на дверной коробке и створке. Это нужно для того, чтобы утопить и сделать незаметными петли. Можно использовать электрический фрезер или ручные стамески.

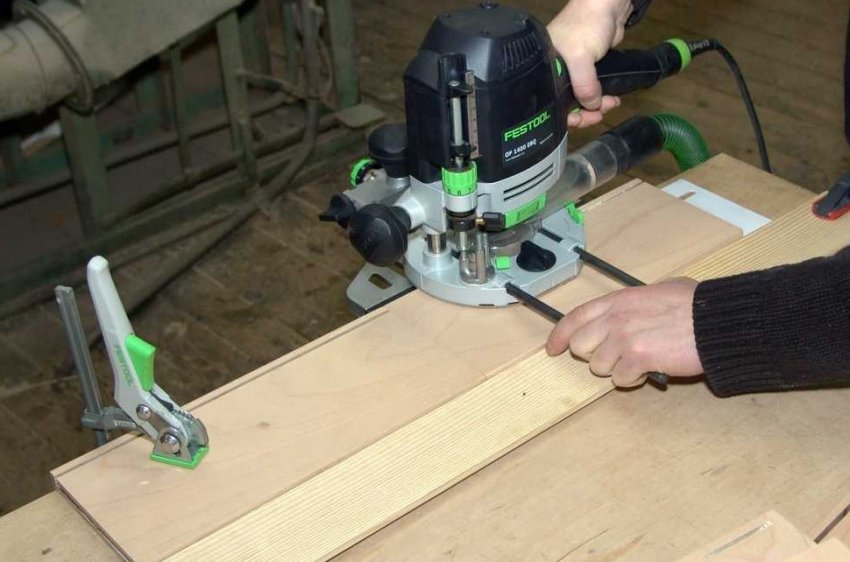

   Применение фрезера с набором фрез значительно ускоряет процесс обработки древесины и повышает качество узлов и деталей



3. Вынимается фиксатор на регулировочной гайке.


4. Карты раскрываются, прикладываются к подготовленным канавкам на полотне, закрепляются саморезами.


5. Подобным же образом вторые карты крепятся к дверной раме.


6. Поворотом регулирующей гайки по часовой стрелке выставляется желаемое положение натяжной пружины. Гайка фиксируется стопором.

Сборку маятникового механизма рекомендуется проводить до установки дверной коробки в проём стены.

При этом соблюдается следующий порядок:

1. Коробка устанавливается на ровной горизонтальной поверхности (верстак, стол, пол).


2. Врезаются петли в торец дверной створки.


3. Производится корректировка и подгонка положения полотна (дверь не должна цепляться за раму, боковые и вертикальные зазоры должны иметь одинаковые размеры).


4. Дверное полотно снимается.


5. Рама устанавливается в отверстие дверного проёма (важно тщательно выровнять коробку по вертикальной и горизонтальной оси, в противном случае механизм будет работать некорректно).


6. Полотно навешивается на дверные петли, окончательно фиксируется.


7. Устанавливается фурнитура (если предусмотрена).

Видео: установка двери на барных петлях

Ремонт и реставрация маятниковых дверей

Поскольку устройство маятниковых дверей несложное, ремонт чаще всего осуществляется своими силами без привлечения специалистов. Условно все виды ремонтных работ делятся на два типа — функциональный и косметический. К первому относят устранение повреждений механической части дверного блока — петель, уплотнителя, замков (если имеются). Косметическим считается ремонт внешнего вида — реставрация декоративного покрытия, удаление визуальных дефектов.

Основной инструмент в ремонте двери — отвёртка с крестообразными шлицами

Наиболее распространённая причина нарушения слаженной работы двери — разбалансировка навесных петель. Особенно часто это случается с подвесами, произведёнными из некачественных материалов. К примеру, китайские маятниковые петли стоят почти вдвое дешевле итальянских. Но при этом используется металл с заниженными характеристиками прочности. Спустя короткое время пружины заметно ослабевают, дверь перестаёт возвращаться в заданное положение. По этой причине опытные мастера предпочитают детали от проверенных производителей. Таких, к примеру, как Luigi Aldeghi (Италия), AMIG (Испания), MERT (Турция) и другие.

Важно своевременно диагностировать неисправность. Признаки поломки:

• изменение геометрии дверного проёма (зазор вдоль периметра дверного полотна становится неравномерным и косоугольным);


• появление звуков (скрипов, скрежета, металлического писка);


• тугое открывание или закрывание дверной створки (для открытия приходится прикладывать значительное усилие, возврат полотна на место совершается медленно и не до конца).

Для устранения всех этих бед необходимо в экстренном порядке произвести ремонт петель. Чем дольше дверь эксплуатируется в неисправном состоянии, тем больше шансов, что петли придётся менять целиком.

Вот на что нужно обратить внимание:

1. Крепление петель к полотну и раме. Иногда, в силу небрежной сборки или чрезмерных нагрузок, ослабляется фиксация петель. Саморезы разбалтываются и выпадают из гнёзд. При этом полотно начинает «клевать», двигаться по ломаной траектории. Ремонт заключается в простой операции: при помощи крестообразной отвёртки необходимо затянуть «ослабевшие» шурупы.








   Затягивать шурупы необходимо до полной остановки



2. Смазка петель. Характерный металлический звук, возникающий при движении створки, свидетельствует о том, что штифты требуют смазки. Со временем масло, заложенное внутрь петель при сборке, усыхает или теряет эластичность в результате запыления. Решается проблема при помощи бытовой смазки ВД-40. Лёгкая жидкость глубоко проникает внутрь механизма и смягчает трение металлических деталей.

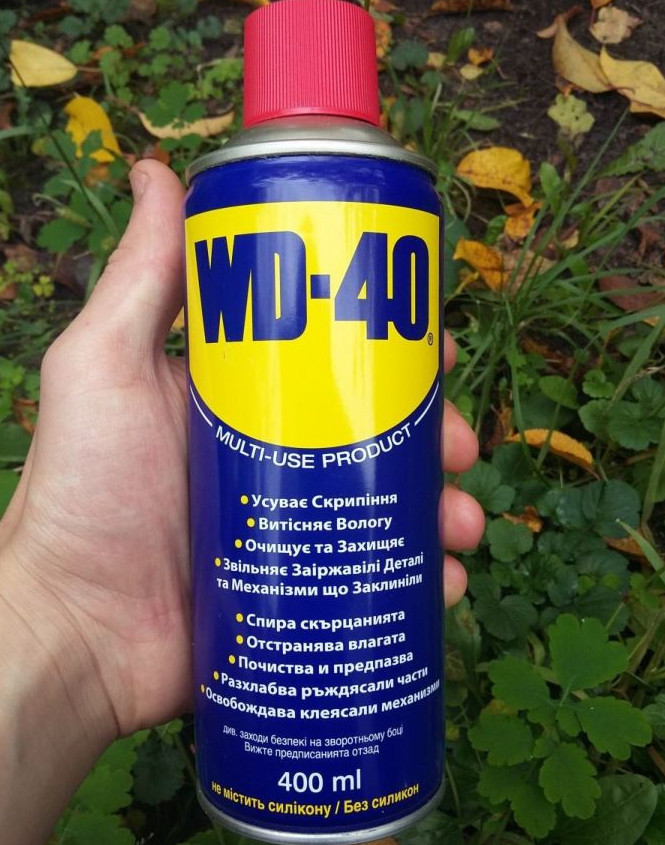

   ВД-40 прекрасно подходит для бытовых нужд в хозяйстве



3. Регулировка петель. Здесь нужно отметить, что у разных производителей есть свои нюансы в отношении устройства подвесного маятникового механизма. Верным подсказчиком по всем вопросам регулировки станет инструкция по эксплуатации, прилагаемая к сопроводительным документам. Регулировочный ключ (штырь-оправка) входит в комплект поставки петель. Суть процесса заключается в натяжении пружины до нужной кондиции. Поворотом регулировочной головки по часовой стрелке (с шагом в 30–45°) достигается оптимальное положение стальной возвратной пружины. Фиксация производится стопорным штифтом.

Комплектующие для маятниковых дверей

Фурнитура маятниковых дверей состоит из:

• петлей;


• уплотнителей;


• запорных устройств;


• дверных ручек.

Петли мы уже рассмотрели выше. Уплотнители представляют собой силиконовые или щёточные прокладки, которые монтируются по торцу дверного полотна. Их предназначение — снижение звукопроницаемости и циркуляции воздуха. При выборе уплотнителя нужно помнить, что допустимый размер нахлёста не должен превышать 25–30%. Это значит, что при зазоре в 10 мм ширина правильно установленного уплотнителя не превышает 13 мм. Монтаж уплотнителя производится на клей или иногда для этого предусмотрен паз внутри полотна.

Силиконовые уплотнители для маятниковых дверей предполагают наличие паза в торце полотна

Запорные устройства для маятниковых дверей представляют собой механизмы, которые позволяют фиксировать створку в определённом положении (закрытом или открытом). К ним можно отнести шпингалеты, замки и засовы. Шпингалеты чаще всего используются для остановки полотна в открытом виде, язык выдвигается в пол или потолок. Засов может быть как горизонтальный, так и вертикальный. Конструкция засовов незатейлива, но весьма эффективна. Подбор ручных запорных устройств производится с учётом конкретных обстоятельств. Крепление шпингалетов и засовов осуществляется согласно руководству по эксплуатации. Моделей и разновидностей великое множество. Иногда засовы имеют накладное устройство и монтаж заключается в прикручивании шурупами к плоскости двери. Но бывают также и врезные шпингалеты, для которых предполагается высверливание углубления внутри полотна.

Шпингалет, выполненный под старину, не только несёт функциональную нагрузку, но и является украшением

Дверные ручки на маятниковых дверях используются редко. Однако в целях повышения удобства эксплуатации иногда на дверном полотне устанавливают разного рода рукоятки или делают углубления, за которые можно потянуть дверь на себя. Как правило, это простые устройства без внутренних механизмов. Поэтому подбор осуществляется только исходя из эстетических соображений и качества материала. Монтируются дверные ручки в соответствии с моделью и формой.

Изучение информации о технических характеристиках маятниковых дверей и отзывов потребителей даёт возможность избежать досадных ошибок при планировке бытовых помещений. Следствием этого станет минимизация финансовых и временных затрат на строительство или ремонт.
