Расчёт количества профнастила для крыши - Строительство и ремонт.

Профилированные листы из оцинкованной стали — популярный строительный материал. Применяется как для обшивки стен и крыш зданий, так и для возведения заборов в промышленных масштабах и частном строительстве. Небольшой вес профнастила и удобство монтажа позволяют работать с этим прочным материалом

#i-2
- #i-3
- #i-4
- #i-5
- #i-6
- #i-7

#i-8
- #i-9

#i-10
- #i-11

#i-12

#i-13
- #i-14

#i-15
- #i-16

#i-17

#i-18

#i-19

Как рассчитать количество материала на кровлю из профнастила

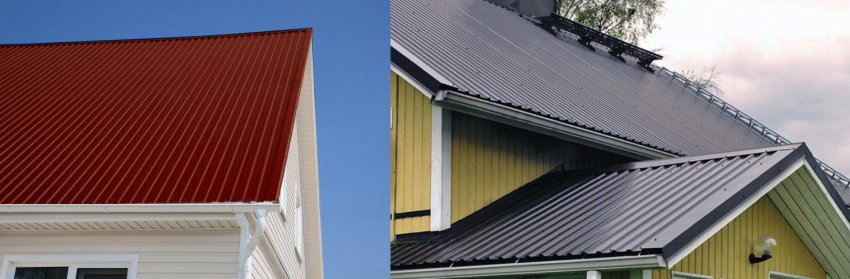

Профнастил используется в качестве кровельного материала исключительно для скатных крыш. На плоских крышах с уклоном менее 12^о его применение нецелесообразно.

Застой воды на плоской поверхности быстро приводит к коррозии металла. Сначала ржавчина появляется вокруг гвоздей, в местах срезов, примыканий, а впоследствии расходится по всей площади листа.

При использовании профнастила на кровлях с малым углом наклона приходится сталкиваться с проблемами ржавчины, поэтому на плоские крыши обычно стелят мягкую кровлю

Даже резать профлисты нежелательно по причине возникновения ржавчины, поэтому важно заранее правильно спланировать укладку этого материала на крыше. Если всё же пришлось разрезать листы, то линию среза нужно спрятать под коньковую обшивку кровли.

При покрытии крыш профнастилом необходимо строго соблюдать технику монтажа, чтобы не пришлось часто заменять ржавые листы новыми

Общие правила при расчёте кровельного профлиста

Существуют монтажные нормы, влияющие на расход кровельного материала. При этом учитываются особенности самой крыши и марка профнастила, выбранного для покрытия.

Конфигурация крыши

Важно правильно подобрать марку профлиста к конкретной крыше. От этого будет зависеть срок службы металлической кровли. Параметры материала определяются исходя из величины угла наклона ската (скатов) и шага обрешётки. К ним относятся:

глубина «волны» профнастила;

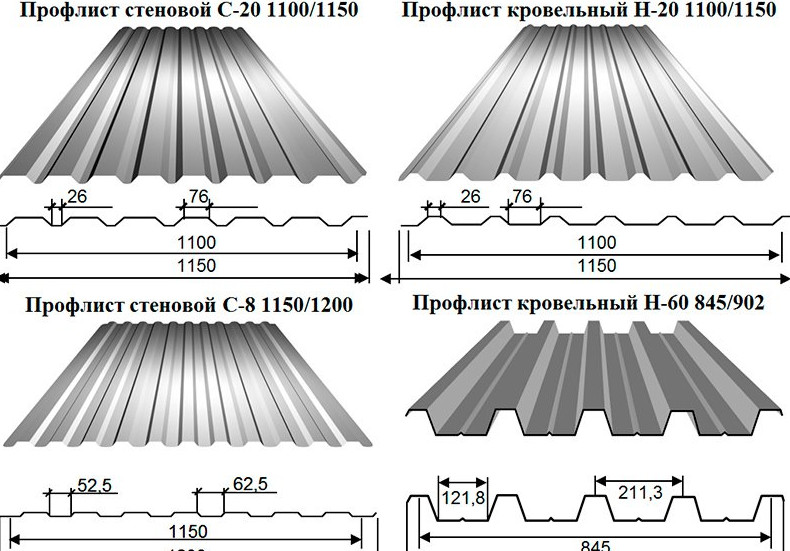

Толщина металла и габариты отражаются в маркировке профнастила

толщина листа — декоративные модели изготавливаются более тонкими и с неглубокой гофрой;

Декоративные профлисты применяются для обшивки стен или укладываются на крышу с частой обрешёткой и большим углом наклона скатов

наличие дополнительных рёбер жёсткости.

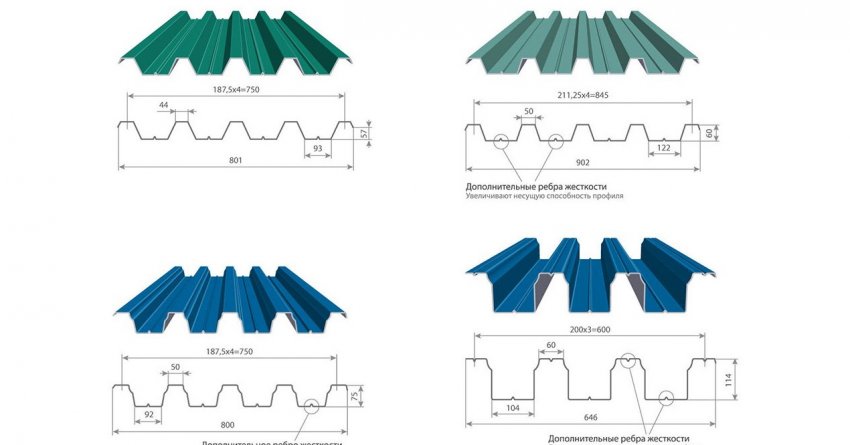

Профлисты с глубокой волной (например, Н-57, Н-60, Н-75, Н-114) изготавливаются с рёбрами жёсткости по верхней, нижней или сразу обеим частям гофры

С увеличением угла наклона увеличивается и площадь крыши, и ветровая нагрузка на материал. Но зато снег и вода сходят в автоматическом режиме. При монтаже кровли с уклоном в 45^о и больше допустимо использование профнастила меньшей толщины.

Если учесть, что пологие крыши приходится регулярно чистить от мусора и снега, а также использовать для них толстый профнастил, который должен выдерживать вес человека (и, соответственно, стоит дороже), то выгода увеличения угла скатов становится очевидной.

Причём при снижении угла наклона необходимо увеличивать горизонтальный перехлёст листов между собой, что приводит к уменьшению полезной плоскости.

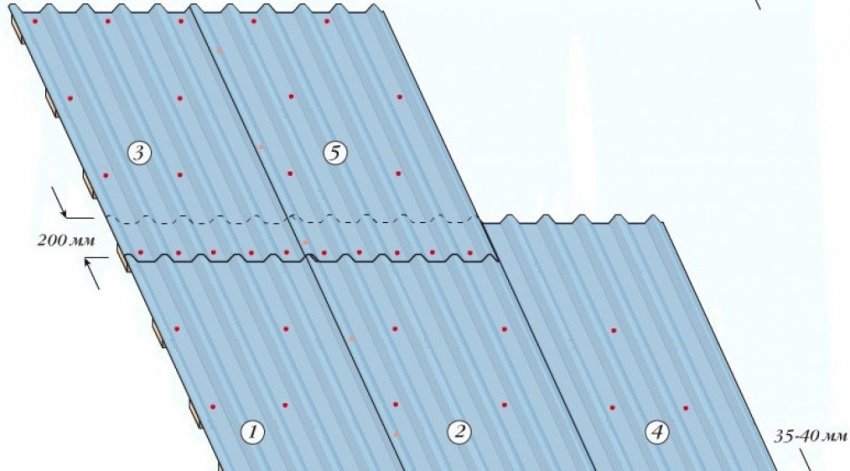

При монтаже необходимо так рассчитать место нахлёста, чтобы оно крепилось на обрешётку

Таблица: зависимость величины нахлёста листов от угла наклона крыши

Угол наклона крыши	Величина нахлёста профлистов, мм
меньше 12^о	более 200 нахлёст дополнительно уплотняется герметиком
от 12^о до 15^о	200–250
от 15^одо 30^о	150–200
от 30^ои выше	100–150

Тот же принцип распространяется и на вертикальный нахлёст: чем меньше угол склона, тем больше «волн» должно перехлёстываться.

Перехлёст может составлять одну или две волны (в зависимости от угла наклона крыши)

Если использовать вместо профнастила оцинкованную сталь в рулонах, то горизонтальных перехлёстов можно избежать. Ведь ходовая длина оцинкованного профлиста составляет 3 и 6 метров, а этого не всегда достаточно, чтобы перекрыть скаты крыши полностью. Но можно использовать декоративный профнастил с полимерным покрытием: его листы изготавливаются от 1,5 до 14 метров в длину (часто делаются под заказ). Только для крыши желательно выбирать модели с рёбрами жёсткости.

Некоторые марки профлиста с полимерным покрытием на производстве также изготавливаются индивидуальной длины

Марка профилированного листа

От марки профнастила зависит не только долговечность кровли, но и расход материала. Многие расчёты привязаны к марке, поскольку от жёсткости материала зависят параметры укладки кровли.

Таблица: зависимость вертикального перехлёста от марки профлиста

Марка профлиста	НС-35	С-8	С-10	С-20	С-21
Вертикальный перехлёст	В одну волну	В две волны	В две волны	В одну волну	В одну волну

Таблица: размер свеса карниза в зависимости от марки профлиста

Марка профлиста	НС-35, С-44, Н-60, Н-65	С-8, С-10, С-20, С-21
Размер свеса карниза	200–300 мм	50–100 мм

Нормативным документом для классификации профнастила является ГОСТ 24045–94. В нём оговариваются требования к стальному прокату, из которого изготавливается профилированный лист, а также размеры, конфигурация и принятая маркировка готовой продукции.

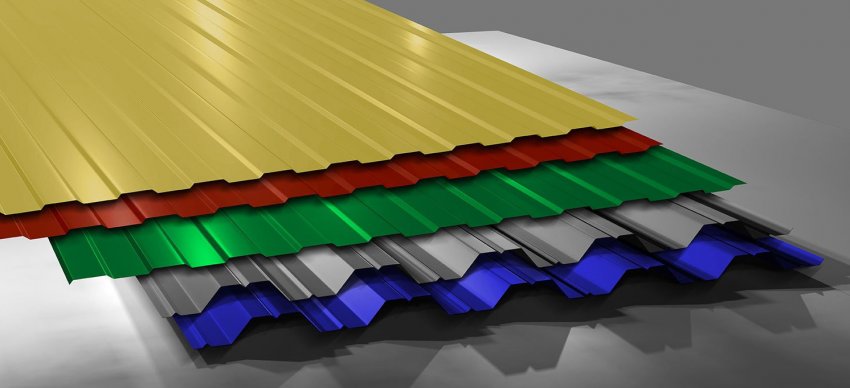

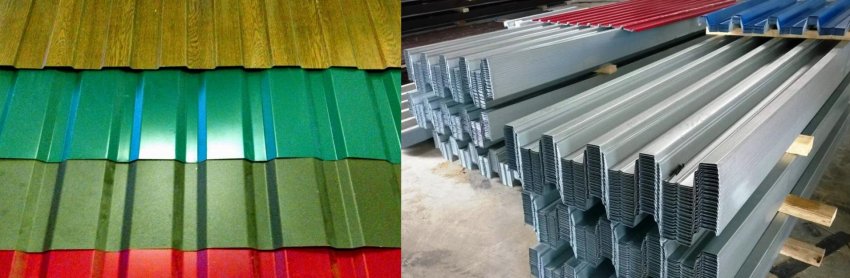

Широкое распространение профнастила обусловлено разнобразием формы, цвета и невысокой ценой

Начальные буквы маркировки профнастила означают предназначение изделия:

С — стеновой;

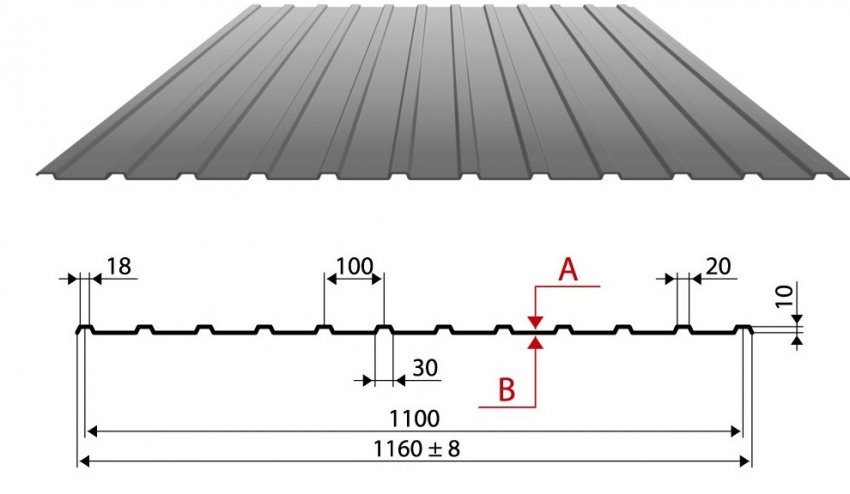

Небольшая кромка служит отличительной чертой стенового профнастила, рассчитанного на небольшие нагрузки

Н — несущий;

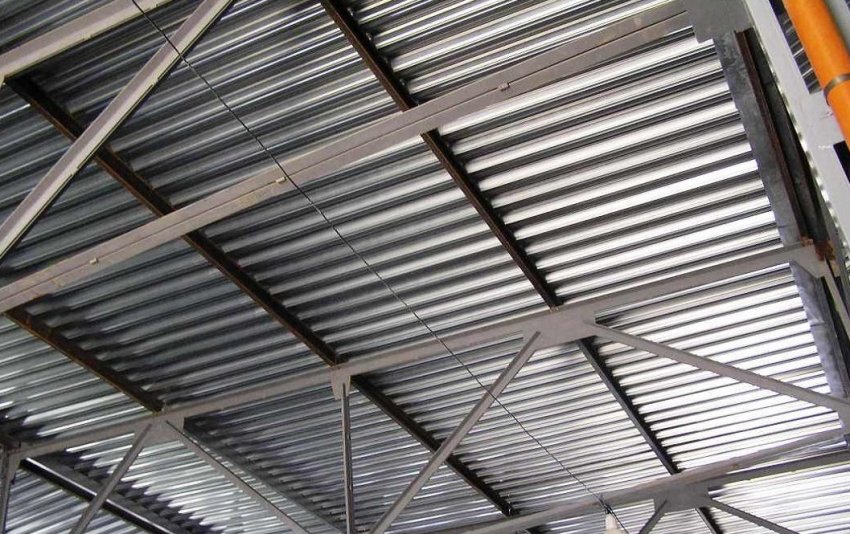

Несущий профнастил используется для обустройства капитальных перекрытий

НС — универсальный.

Несущий профиль имеет более высокую трапецию или волну и дополнительные рёбра жёсткости в продольной плоскости.

Часть производителей применяют для маркировки буквы МП или МК. К примеру, МП-20 означает профлист кровельный с трапецией высотой 20 мм. У профилированного листа с маркировкой МК-20 аналогичные параметры, но другая форма гофры.

Весь набор цифр модели описывает геометрическую форму металлического листа:

первое число — высота гофры в миллиметрах;

второе — толщина металла;

третье — ширина листа;

четвёртое — длина листа в миллиметрах.

Пример: модель профлиста С-21. 0,45. 750. 11000. Расшифровка маркировочных знаков:

профилированный лист стеновой;

высота «волны» 21 мм;

толщина стали 0,45 мм;

размер листа 750х11000 мм.

При подборе материалов для обустройства кровли следует понимать, что деление металлических листов на универсальные, стеновые и несущие весьма условное. Обычно учитываются форма гофры и толщина металла, соответствующие конкретной ситуации: углу наклона скатов и размеру крыши.

Наиболее ходовыми в частном строительстве являются следующие марки профнастила:

С-8;

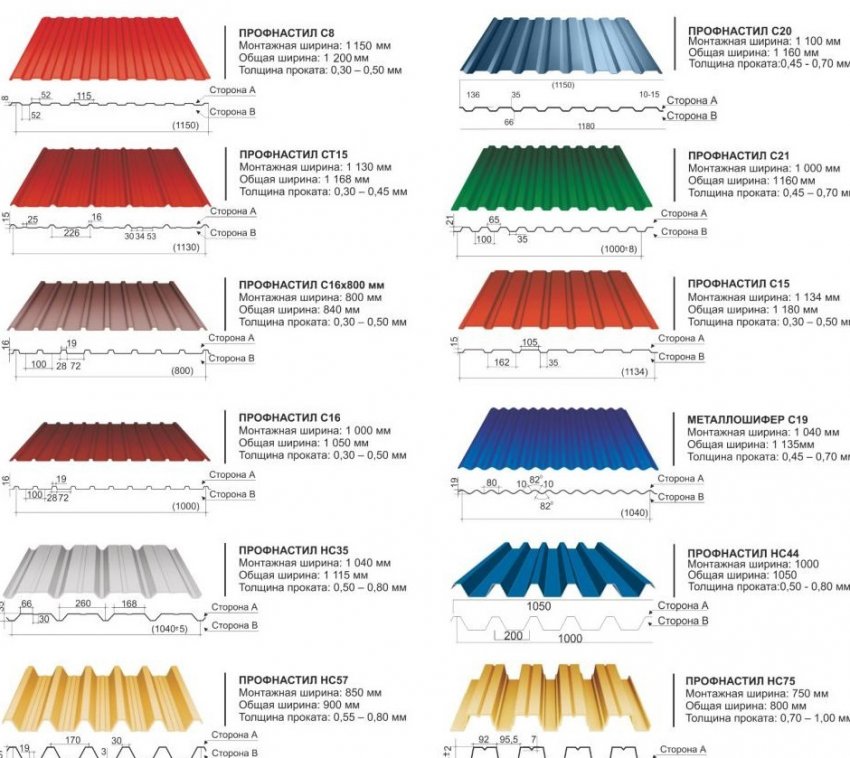

Марок профнастила много, поэтому легко выбрать именно ту, которая подходит под определённый вид крыши

С-20;

С-21;

НС-35;

С-10.

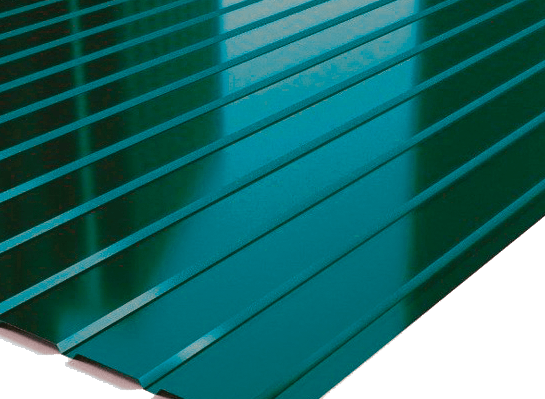

Отличительна черта этой модели — высокие несущие характеристики

Некоторые обозначения информируют о дополнительных особенностях конструкции. Например, в маркировке С-20К-1080–0,5 буква «К» говорит о капиллярной канавке на краю листа. С её помощью осуществляется дополнительный отвод влаги и вентиляция.

Для каждого вида изделия есть правила, в соответствии с которыми производится укладка кровельного материала на крышу. Ширина профлиста бывает общая и рабочая. Полезными называются размеры, которые «остаются» на крыше после перекрытия листов: именно они и учитываются при расчётах.

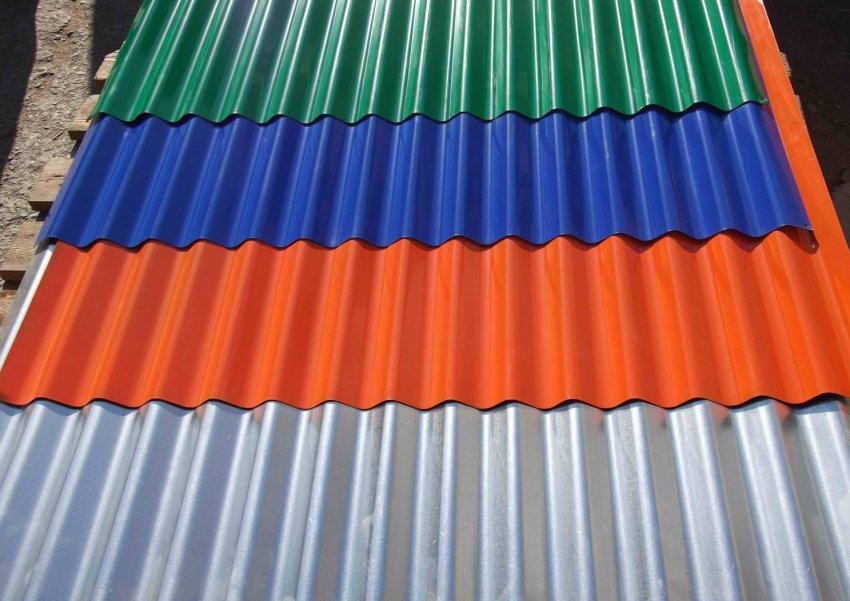

Профнастил выпускается не только с трапециевидными гофрами, но и волнистыми (в форме шифера). Внешне такое покрытие выглядит привлекательно, но при аналогичной высоте «волны» несущая способность получается ниже.

Отсутствие продольных рёбер жёсткости ослабляет прочность волнистого металлического листа

Сколько надо листов профнастила на крышу

Геометрия скатной крыши состоит из сегментов прямоугольной, треугольной и трапециевидной формы.

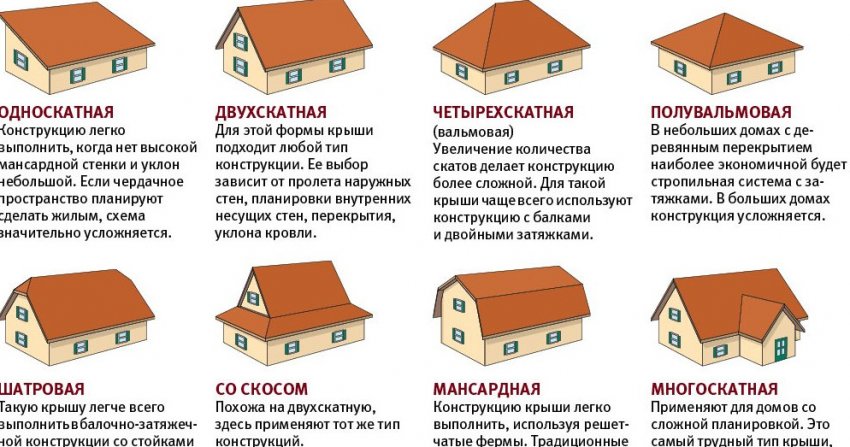

При всём разнообразии видов каждую крышу можно внешне разделить на простые геометрические фигуры

Их площадь определяется по формулам, хорошо известным из школьного курса:

площадь прямоугольника высчитывается умножением длины на ширину;

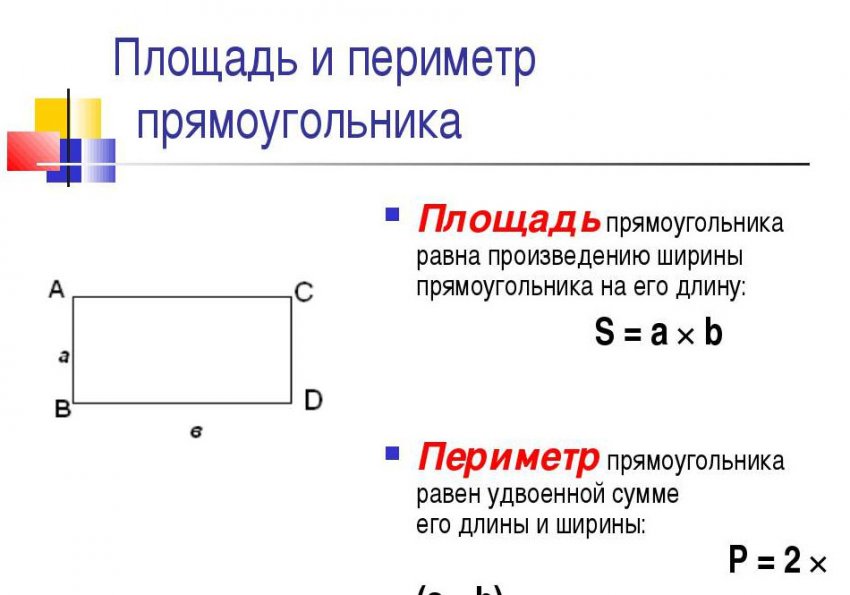

Расчёт площади прямоугольного участка крыши производится по формуле: длину умножить на ширину

площадь равностороннего треугольника равна половине произведения основания на высоту;

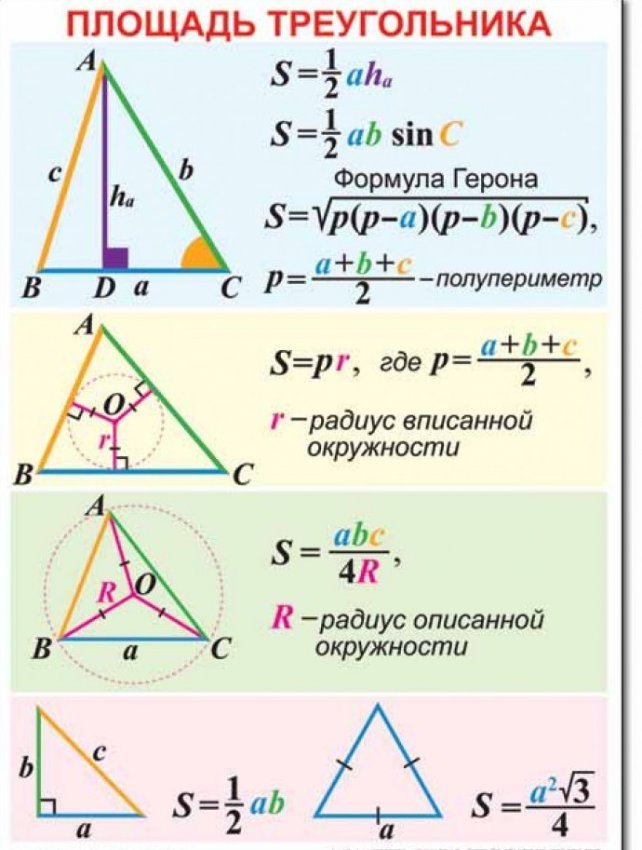

Возможны различные способы нахождения площади треугольника

площадь трапеции равна произведению полусуммы её оснований на высоту.

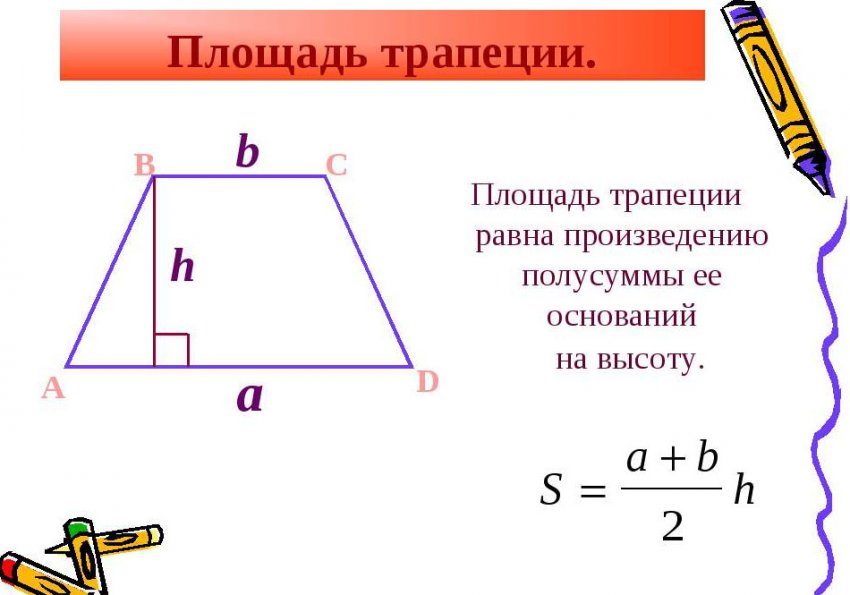

Для вычисления площади скатной крыши в виде равнобедренной трапеции достаточно замерить верхнюю и нижнюю части ската и его длину

Суммарная площадь вычисляется путём складывания площади всех составляющих фигур. Размеры берутся с учётом фронтальных и карнизных свесов. После этого определяется среднее количество листов на один ряд крыши. Для этого ширину ската нужно разделить на рабочую ширину профнастила и округлить результат в большую сторону. При таких подсчётах нахлёст равняется 80–85 мм.

Далее высчитывается количество горизонтальных рядов с учётом всех описанных выше нюансов. Размер вертикального перехлёста подбирается в зависимости от марки профлиста и величины склона крыши.

Видео: пример быстрого расчёта любой кровли

Дополнительные элементы металлической кровли

Для монтажа кровельного покрытия потребуются дополнительные элементы, которые тоже нужно учитывать при подсчёте материалов. К ним относятся:

конёк и коньковая планка — препятствуют проникновению осадков к утеплителю;

ендова — для схода воды и снега в водоотводной жёлоб;

карнизные и фронтонные планки — закрывают края от заливания дождём;

торцевые планки — ставятся в местах примыкания кровли к вертикальным элементам: дымоходам, шахтам вентиляции и т. д.

Доборные элементы служат дополнительной защитой, оберегая кровельный пирог от попадания влаги

Для вычисления необходимого количества доборных элементов достаточно знать их линейные размеры. Все доборы монтируются поэтапно и внахлёст на 10–15 см. Исключением является лишь ендова, где перекрытие делается 25–30 см. На торцах конька по обе стороны устанавливаются заглушки, которые не дают проникать воде во время косых дождей.

Видео: как замерить крышу и рассчитать количество металлического покрытия и доборных элементов

Каков расход шурупов на лист кровельного профнастила

Существуют нормы расхода крепежа на 1м² профнастила, выражаются они в штуках или килограммах. Примерная потребность в шурупах составляет 9–10 шт. на один квадратный метр кровли. Так что вычислить общее количество саморезов на крышу не составит труда: нужно умножить площадь кровли на 10. Причём в эту цифру входит и расход на установку примыкающих планок, крепления фартуков вокруг труб и снегозадержателей.

Подробнее о расходе саморезов на 1 м²профлиста, читайте в нашей статье — Как и чем крепить профлист: саморезов в самый раз.

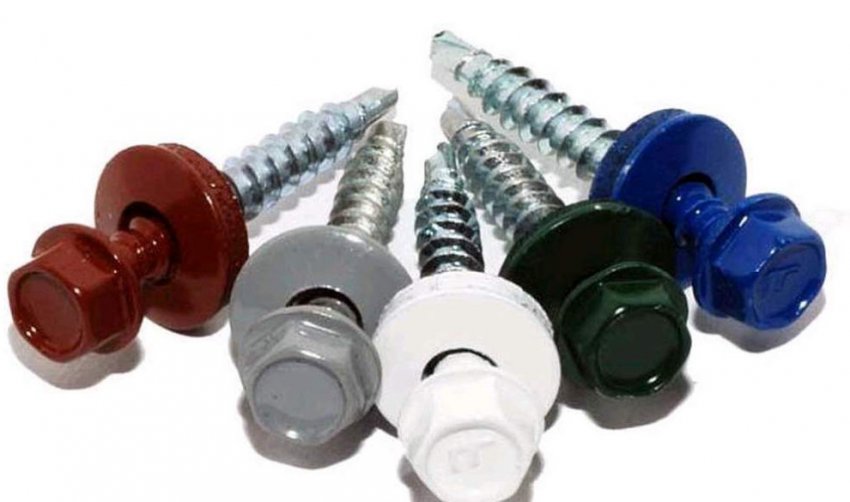

Цвет шурупов подбирается под цвет профнастила

Это позволяет использовать крепёжный материал максимально эффективно и не в ущерб качеству. Но есть и более детальные уточнения для монтажа:

расстояние между саморезами внутри волны профлиста не должно превышать 500 мм;

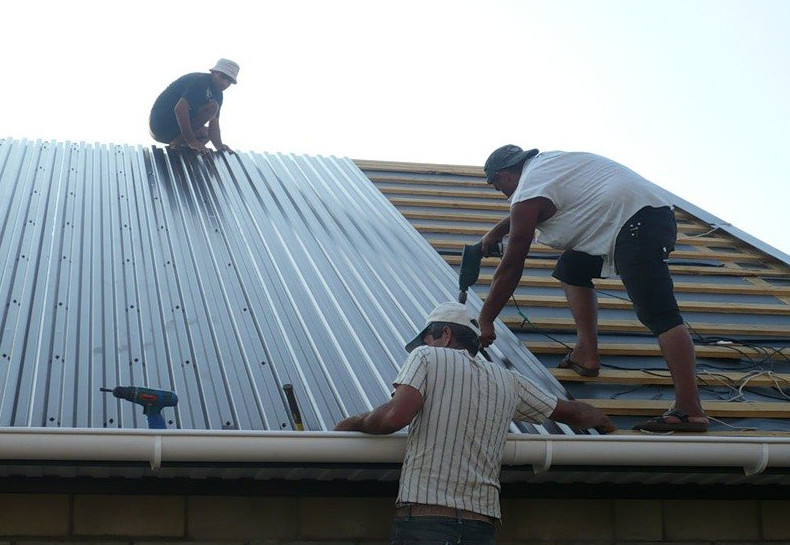

Крепление листов проводится к обрешётке по определённой схеме

крепление на доборных планках осуществляется с шагом 250–300 мм;

при увеличении угла наклона ската на каждые 10^о допускается увеличение шага крепления на 100 мм.

Опытные мастера предпочитают закупать крепёж с запасом в 10–12%. Это связано с возможным браком шурупов и потерями во время монтажных работ. Кроме того, выгодно приобретать саморезы на вес.

Известно, что тысяча шурупов длиной 25 мм и диаметром 4,8 мм весят 3,5 кг. Поэтому легко вычислить вес нужного количества крепёжных элементов.

Расчёт односкатной крыши из профнастила

Чтобы определиться с материалами для покрытия односкатной крыши, выполняются следующие замеры:

Измеряется длина и ширина кровельной поверхности (с учётом свесов).

Определяется угол наклона крыши.

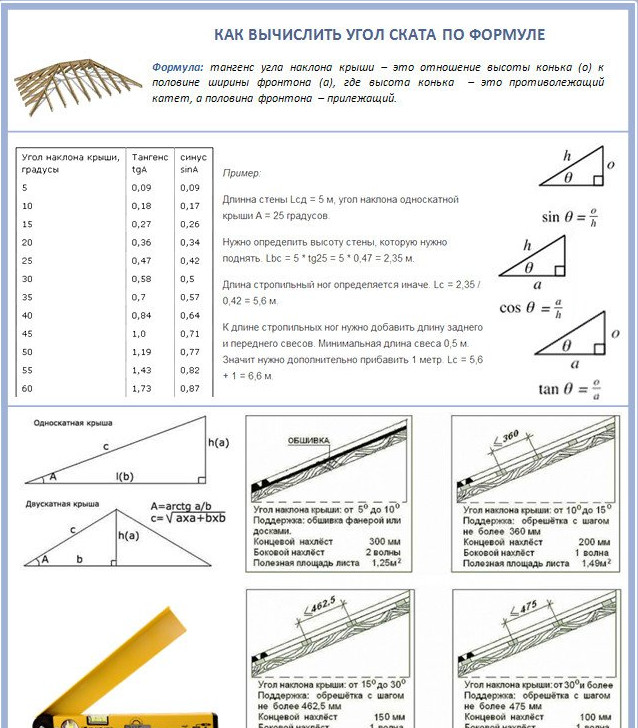

Угол наклона вычисляется по тригонометрическим формулам

Подбирается профлист подходящей маркировки (по таблице соответствия).

Таблица: соответствие марки листа углу наклона крыши и шагу обрешётки

Марка профнастила	Угол наклона крыши	Толщина листа, мм	Шаг обрешётки, мм
С-8	не менее 15^о	0,5	Сплошная
С-10	до 15^о	0,5	Сплошная
С-10	более 15^о	0,5	до 300
С-20	до 15^о	0,5; 0,7	Сплошная
С-20	более 15^о	0,5; 0,7	до 500
С-21	до 15^о	0,5; 0,7	до 300
С-21	более 15^о	0,5; 0,7	до 650
НС-35	до 15^о	0,5; 0,7	до 500
НС-35	более 15^о	0,5; 0,7	до 1000
Н-60	не менее 8^о	0,7; 0,8; 0,9	до 3000
Н-75	не менее 8^о	0,7; 0,8; 0,9	до 4000

Далее алгоритм расчёта такой:

Определяем площадь кровли.

Вычисляем количество листов с учётом рабочей площади профнастила.

Считаем необходимое количество крепежа.

Находим линейные размеры защитных планок и определяем нужное количество погонных метров, учитывая монтажные нахлёсты.

При вычислении площади обязательно учитываются фронтальные и карнизные свесы

Как высчитать количество профнастила на двускатную крышу

Двускатная крыша — это две односкатных, соединённых под одним коньком. Поэтому расчёт материалов особо не отличается.

Для измерения площади скатов используется строительная рулетка

Рассмотрим пример двускатной крыши с уклоном в 45^о. Размер одного крыла: 10х5 м (вместе с карнизными и фронтальными свесами). Марка профлиста С-8.

Общая площадь двух скатов составит 2х(10х5)=100 м². Поскольку рабочая ширина листа С-8 составляет 1150 мм, то на один ряд понадобится: 10м/1,15=8,7 (то есть почти 9 листов). Количество рядов: 5м/0,95 м=5,3. Перемножив 8,7 на 5,3, получим: по 47 листов на каждый скат крыши.

На практике расход будет большим, так как не обойдётся без обрезков. Чтобы точно узнать, сколько нужно материала, лучше всего сделать чертёж в масштабе или воспользоваться онлайн-калькулятором.

Видео: подгонка и укладка профнастила своими руками

Программа для расчёта профнастила на крышу

Если определить количество материалов для одно- и двускатной крыши не составляет труда, то при расчёте четырёхскатных (вальмовых, полувальмовых), шатровых и прочих сложных крыш лучше обратиться за помощью к специалистам. Но можно воспользоваться и специальными программами. Это поможет избежать ошибок, связанных с недостачей или перерасходом профлистов и других комплектующих.

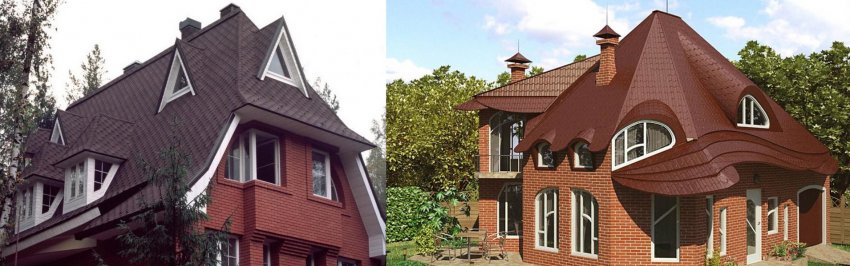

Сложные шатровые крыши требуют точных расчётов всего кровельного покрытия: плоских и округлых частей

Таких онлайн-программ в интернете много, все они с той или иной погрешностью справляются с поставленной задачей (например: программа «Кровля Профи»; онлайн-калькуляторы подробного расчёта разных видов кровли ПО «Эталон», Stroy-Calc, справочный портал «Калькулятор» и другие). Каждую программу обслуживает опытный инженер, который при необходимости вносит нужные коррективы. Удобство заключается в том, что роботизированный помощник моделирует кровлю по заданным размерам, учитывая и сводя множество факторов в рамки принятых строительных норм.

Фотогалерея: примеры программ и онлайн-калькуляторов для расчёта в строительстве

«Кровля Профи» является самой простой и удобной в использовании программой по расчёту покрытия из профнастила

Справочный портал «Калькулятор» поможет быстро рассчитать нужное количество материала для покрытия крыши

Калькулятор разных видов кровли ПО «Эталон» предлагает авторасчёт материалов для кровли как по одним замерам, так и по готовому чертежу (со 100% точностью)

На калькуляторе «Stroy-Calc» можно рассчитать необходимые материалы не только на обустройство крыши, но и для возведения фундамента, стен, заборов и прочего

Профессиональная программа ArchiCAD создаёт изображения высокого качества с механизмом визуализации

Профессиональная программа AutoCAD — это трёхмерная система автопроектирования и черчения, выпускаемая на 18 языках

Введя на сайте данные габаритов крыши, на выходе заказчик получает:

детальный отчёт о количестве требуемого материала;

полную картину устройства и перечень состава кровельного пирога: слои утеплителя, гидро- и пароизоляции.

погонный метраж доборных элементов, включая отделочные софиты (декоративные панели, закрывающие нижнюю часть выступов и свесов крыши);

финансовую смету.

В некоторых калькуляторах заложены опции подбора толщины профлиста и цветовой гаммы. Их можно скачивать для собственного пользования или проводить расчёты в режиме онлайн. Профессиональные же проектировщики и строители пользуются дорогими и очень сложными программами: «Архикад» (ArchiCAD) и «Автокад» (AutoCAD), с трёхмерными системами черчения и проектирования, а также механизмом визуализации высокого качества изображений.

Видео: бесплатные строительные онлайн-калькуляторы

Расчёт кровли из профнастила не представляет особой сложности. Однако, обратившись к профессионалам, можно получить оценку человека с опытом и профильным образованием, с учётом всех возможных вариантов. Обоснованное решение стоит того, чтобы истратить небольшую сумму, ведь взамен заказчик получает твёрдые гарантии при закупке материалов и комплектующих.
