Правильно выполненная крыша надёжно защищает здание от проникновения влаги в жилую мансарду или на холодный чердак. Стекая по её скатам, вода может попадать на стены и фундамент здания. Чтобы этого не допустить, кровельную систему необходимо дополнить эффективной водосточной системой. Для обеспечения нормальной работы такой системы её надо правильно рассчитать и установить. Всё это можно сделать самостоятельно, но сначала необходимо ознакомиться с технологией выполнения работ и рекомендациями специалистов.

•
  #i-2



  •
    #i-3







•
  #i-4



•
  #i-5



  •
    #i-6



  •
    #i-7



  •
    #i-8







•
  #i-9


•
  #i-11


•
  #i-13


Как правильно установить водостоки на крыше

Перед тем как начать монтаж водосточной системы, надо определиться, будете ли вы покупать промышленные водостоки или делать их своими руками. Если у вас есть определённые навыки, то все элементы водосточной системы можно изготовить самостоятельно. Для этого обычно используется оцинкованная сталь. Но прибегают к такому способу довольно редко, так как кроме определённых способностей и опыта здесь потребуются значительные затраты времени и труда. Намного проще купить готовые изделия и самостоятельно их установить.

По материалу изготовления водосточные системы делятся на два вида.

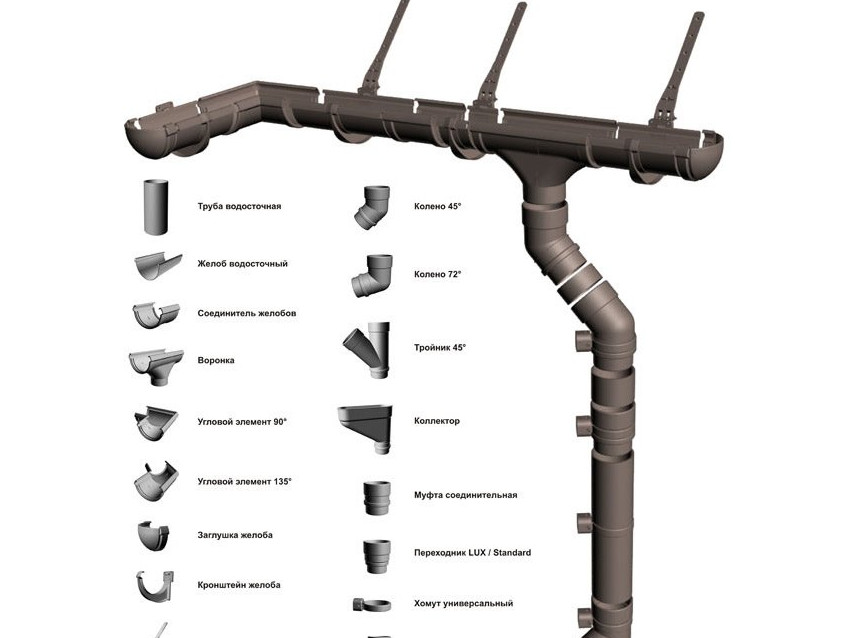

1. Пластиковая водосточная система. Её элементы могут соединяться при помощи клея или на резиновых уплотнителях. Пластик не поддаётся коррозии, имеет небольшой вес, элементы просто монтировать, при этом они доступны в большом разнообразии цветовых решений. Недостатки его в том, что механическая прочность не очень высока, повреждённые пластиковые элементы не поддаются ремонту, а если соединение производится при помощи резиновых деталей, то их надо будет периодически менять.



   Пластиковые водосточные системы получили широкое распространение из-за стойкости к коррозии, небольшого веса и простоты монтажа

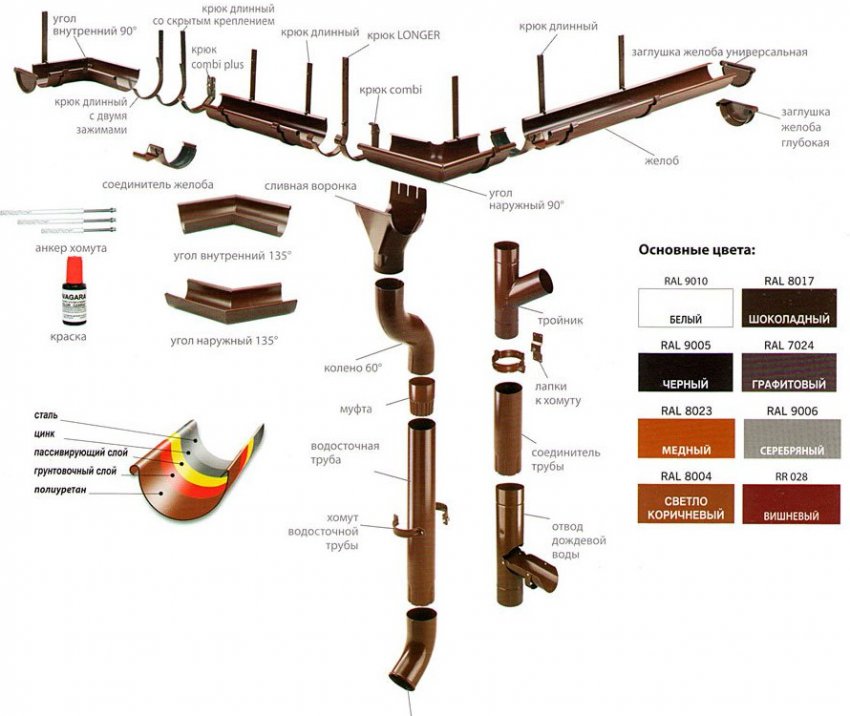

2. Металлическая водосточная система. Для её изготовления обычно используется оцинкованная сталь, которая может быть покрыта полимером, намного реже водостоки делают из меди. Элементы такой системы отличаются высокой прочностью, они выдерживают большие нагрузки и имеют низкий коэффициент расширения. Недостатки такой системы в её высокой стоимости, большом весе и сложности монтажа. Если защитный полимерный слой повредится, то начинает появляться ржавчина. Кроме того, металлические изделия прдставлены в гораздо меньшем количестве цветов.



   Металлическая водосточная система имеет больший вес, чем пластиковая, но срок службы у нее более длительный

Нельзя сказать, что та или иная водосточная система лучше, всё зависит от условий эксплуатации и региона, в котором находится здание. Пластиковая система имеет большое количество разнообразных элементов, поэтому её удобнее использовать при создании системы сложной конфигурации. Металлические водостоки выглядят красиво, служат долго, но их монтаж выполнять сложнее.

Проще выполнять монтаж водосточной системы до укладки кровельного материала. Для правильного выполнения этой работы надо придерживаться следующих рекомендаций.

1. Установку надо выполнять при определённой температуре в зависимости от материала:



   • пластиковые элементы — более 5 ^oC;


   • металлические изделия, покрытые пластизолом или керамическими гранулами — более 10 ^oC;


   • металл, обработанный пуралом — 5 ^oC и выше.

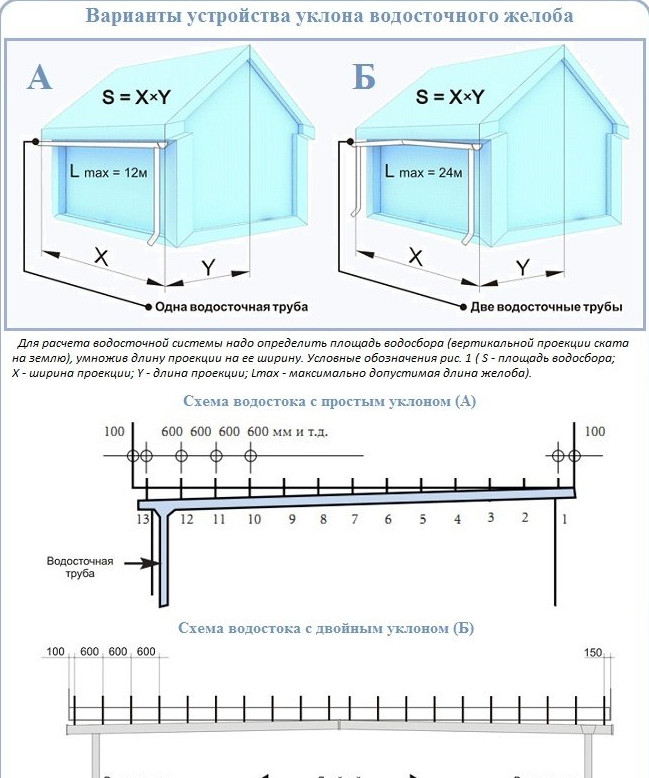

2. Относительно крыши жёлоб должен монтироваться с уклоном. Он может быть организован в одну (при длине крыши менее 12 м) или в две стороны. Стандартный уклон должен составлять 3–5 мм на 1 м длины в сторону ливнеприёмника. При этом необходимо выдерживать расстояние между ливнеприёмниками не более 24 м.



   Если длина здания меньше 12 м, то уклон водостоков можно делать в одну строну, в противном случае случае необходимо монтировать желоба с наклоном от центра стены к каждому из её углов



3. Держатели должны располагаться на одинаковом расстоянии друг от друга. Для пластикового водостока крепления устанавливают максимум через 50 см, а для металлического — через 60 см. Держатели начинают устанавливать от верхней точки и постепенно движутся к нижней.


4. Водосточный жёлоб надо располагать так, чтобы край кровли выступал на 35–50% от его ширины.

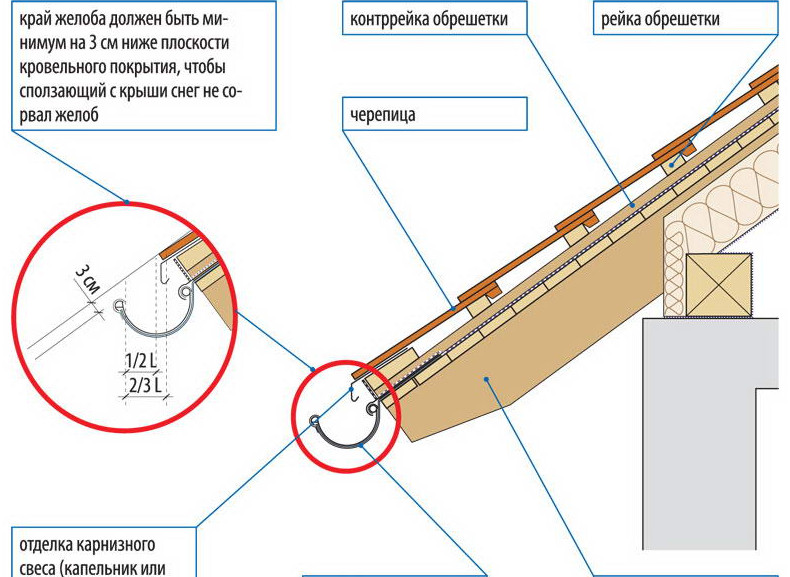

   Край жёлоба должен быть ниже плоскости кровли минимум на 3 см, иначе во время сползания снега его может сорвать

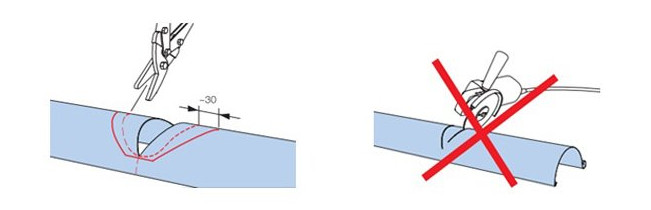

5. Резать элементы водостока можно только тем способом, который рекомендует производитель. Пластиковые элементы обрезают ножовкой с мелкими зубьями, металлические — ножовкой по металлу. Использовать для изделий с полимерным покрытием болгарку нельзя, так как во время её работы происходит интенсивный нагрев и разрушение покрытия.



   Резать жёлоб с полимерным покрытием при помощи болгарки ни в коем случае нельзя



6. Держатели сливных труб должны устанавливаться не реже, чем через 2 м, а при высоте дома более 10 м — через каждые 1,5 м.


7. Необходимо правильно и надёжно соединять элементы. Пластиковые детали стыкуют при помощи клея, резиновых уплотнителей и защёлок. Металлические элементы могут крепиться друг к другу на защёлках или на резиновых уплотнителях. Труба водостока не должна доходить до земли на 25–40 см.



   При соединении желобов между ними необходимо оставлять компенсационный зазор для теплового расширения материала

Установка водостоков своими руками

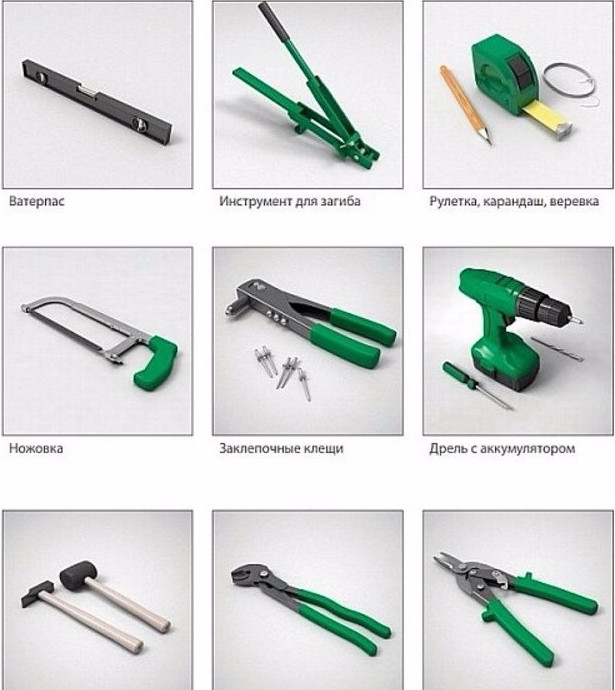

При выполнении самостоятельной установки водосточной системы понадобится следующий набор инструментов:

• водяной уровень для выставления угла наклона водостоков;


• рулетка и карандаш;


• верёвка для отметки линии крепления кронштейнов;


• ножовка по металлу;


• инструмент, при помощи которого выполняется загиб крюков;


• ножницы по металлу, если устанавливаются металлические элементы;


• электрическая дрель;


• молоток обычный и резиновый;


• клещи.



  Для монтажа водостоков в основном применяются обычные инструменты, которые имеются у большинства индивидуальных застройщиков, исключение составляют только приспособления для загиба и установки заклёпок

Обычно установка водосточной системы выполняется во время строительства здания, до укладки кровельного материала. Рассмотрим последовательность выполнения этих работ более подробно.

1. Крепление кронштейнов с соблюдением уклона и шага их монтажа.

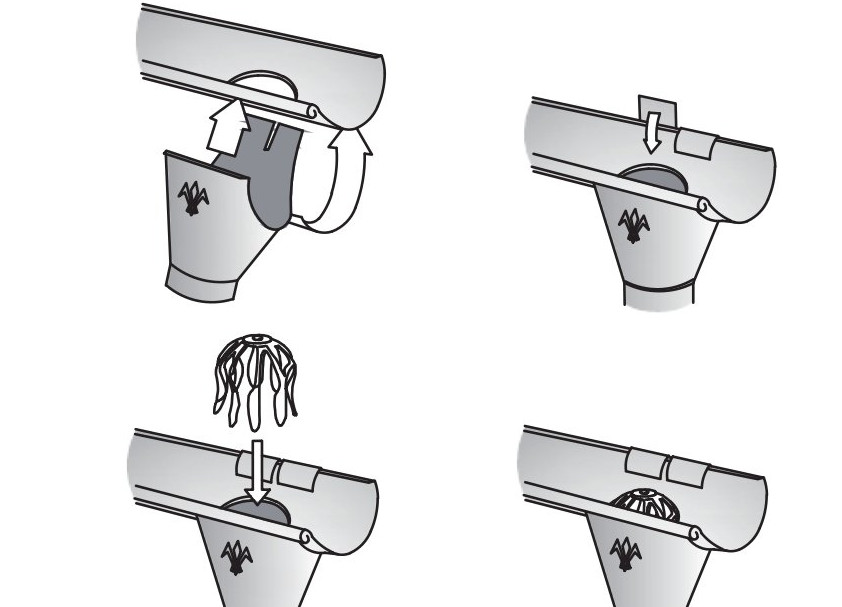

2. Монтаж воронок. Эти элементы располагаются в тех местах, где установлены сливные стояки. При помощи воронок также выполняется соединение пластиковых водостоков. В том месте жёлоба, где к нему будет крепиться воронка, делают отверстие и хорошо зачищают края. Для фиксации воронок используется клей. Для того чтобы мусор не попадал в сливную трубу, на воронку устанавливают защитную сеточку, которую необходимо периодически чистить от мусора.



   На воронку надо обязательно устанавливать защитную сетку, иначе сливная труба забьётся мусором

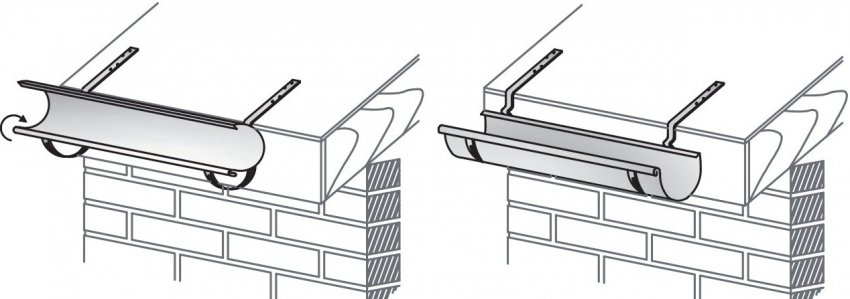

3. Установка желобов. Эти элементы могут быть полукруглой или прямоугольной формы. Кронштейны выбираются в зависимости от формы желобов, после чего они просто надеваются на готовые крепления. Край водостока, который не используется, надо обязательно закрыть заглушкой, её герметичность обеспечивается за счёт резинового уплотнителя. С обеих сторон соединения рекомендуется устанавливать кронштейны, чтобы избежать провисания водосточной системы.



   В зависимости от вида жёлоба выбирается тип кронштейна

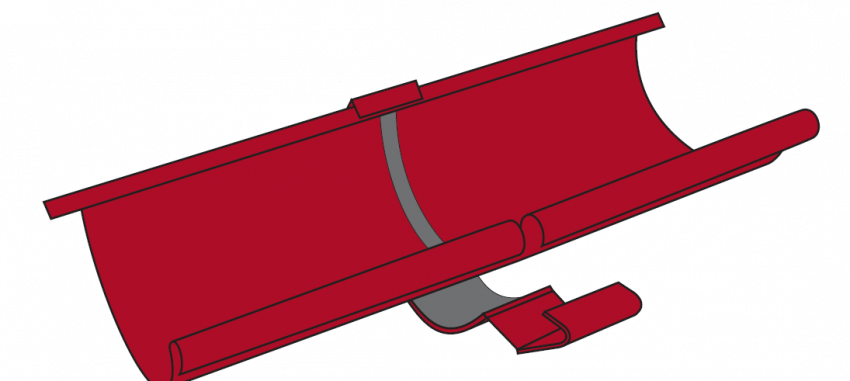

4. Соединение водостоков. Для того чтобы соединить между собой два жёлоба, используются специальные доборные элементы, которые надеваются на торцы рядом расположенных водостоков. Между желобами должно оставаться расстояние порядка 3–5 мм, оно необходимо для обеспечения возможных деформаций элементов. Особенно это важно для пластиковых деталей, так как они имеют большой коэффициент расширения.

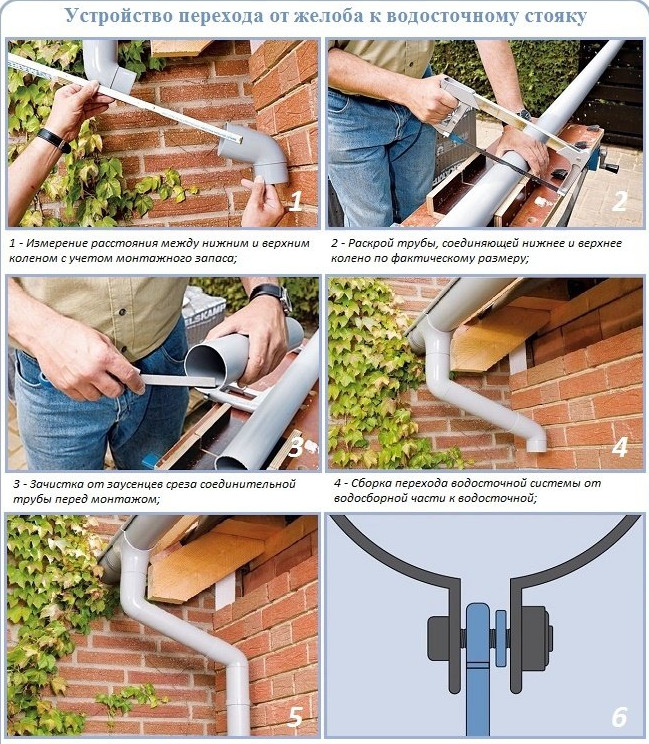

5. Монтаж колен. Колена, так же как и желоба, могут иметь полукруглую или прямоугольную форму и выбираются в соответствии с формой установленных водостоков. Колено снизу надевается на воронку, оно будет направлять воду в сливную трубу. Надо подобрать необходимый угол колена, хотя проблем с этим обычно не возникает, так как выбор таких элементов довольно большой.

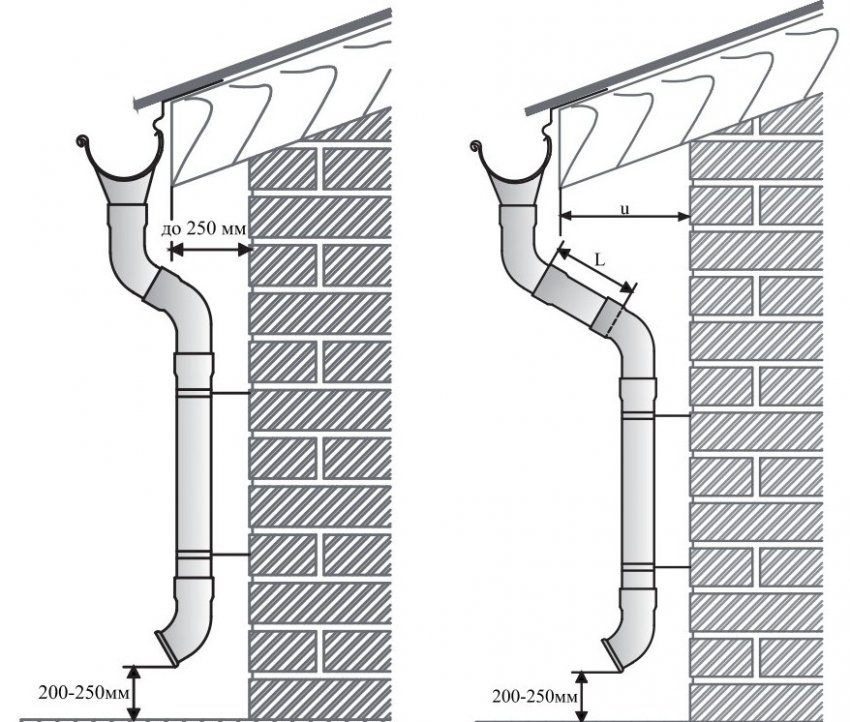

   Если длины колена недостаточно, то между ним и сливной трубой устанавливают дополнительный отрезок трубы



6. Установка стояков. Колено соединяется с трубой стояка и фиксируется хомутами к кронштейнам, установленным на стене здания. Если одной трубы недостаточно, её удлиняют, для чего присоединяют ещё один или несколько элементов необходимой длины.

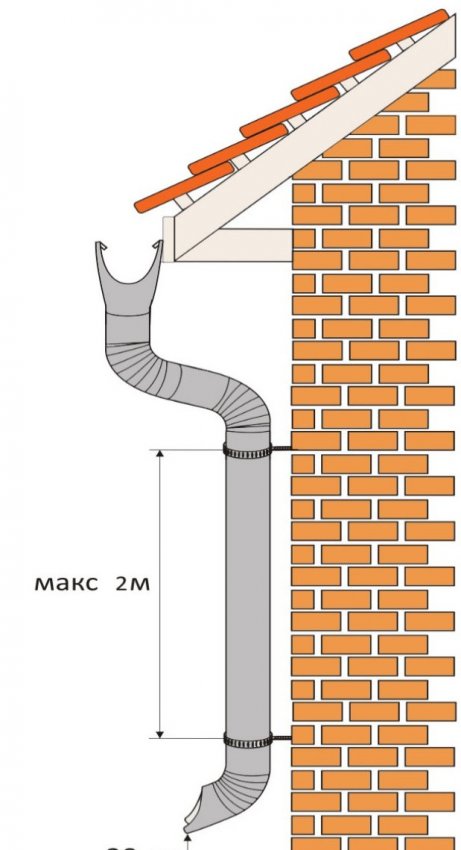

   Максимальное расстояние между креплениями стояка не может превышать 2 м

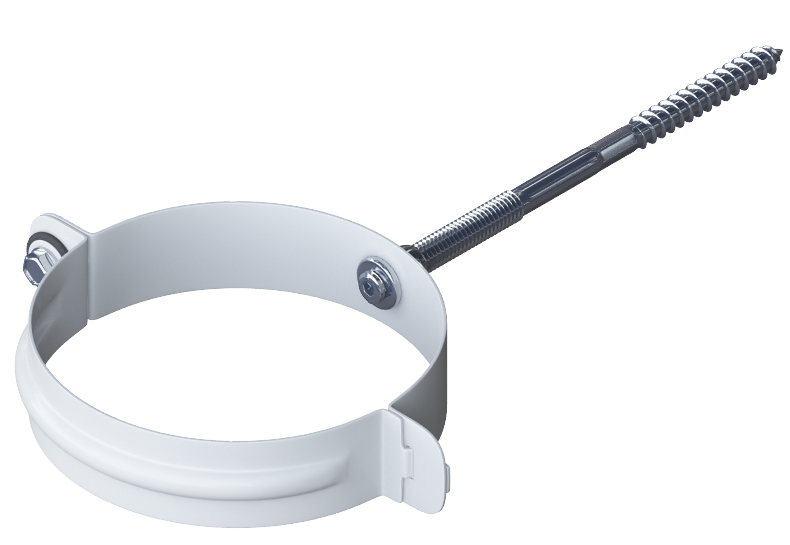

7. Монтаж хомутов. Обычно эти элементы выполнены в виде двух дуг, которые охватывают трубу, после чего фиксируются при помощи болтов. Для крепления хомута к деревянной стене используется штырь, а к кирпичной — дюбель, для которого предварительно делают отверстие.



   Хомуты состоят из двух дуг, которые охватывают трубу и стягивают её при помощи зажимов



8. Установка слива. Этот элемент является завершающим, по своему внешнему виду он похож на колено. Слив монтируют в самом низу трубы, с его помощью поступающая вода будет отводиться от фундамента здания. Рекомендуется, чтобы от края слива до отмостки было не более 40 см.

Монтаж отливов

Большое значение для защиты дома от влаги имеет правильная установка отливов на окна. Это металлические или пластиковые планки, которые монтируются с внешней стороны дома на нижнюю часть оконного проёма.

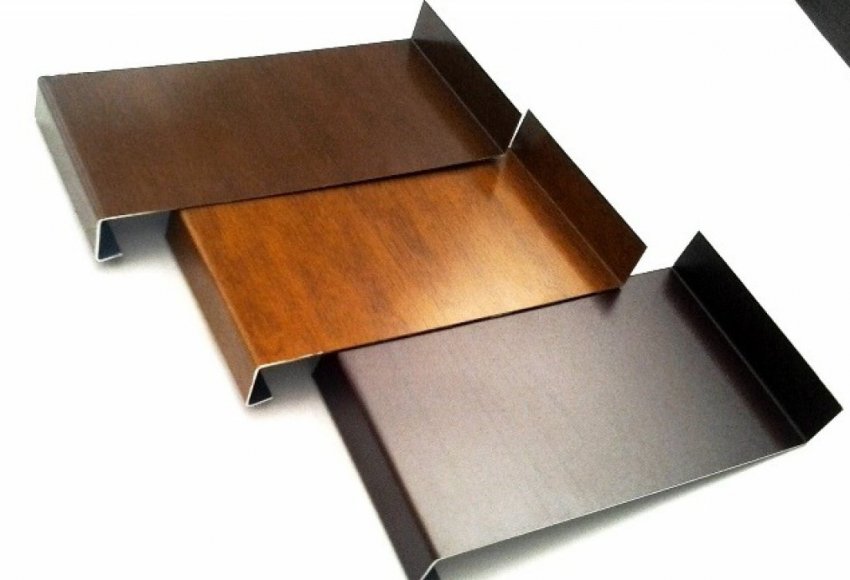

Отливы изготавливаются из оцинкованной стали с полимерным покрытием или из пластика

Каждое окно должно иметь отлив, который в народе ещё называют наружным подоконником. Кроме того, что эти элементы защищают стены от попадания влаги, они также придают дому красивый и завершённый вид.

Последовательность монтажа отлива состоит из нескольких шагов.

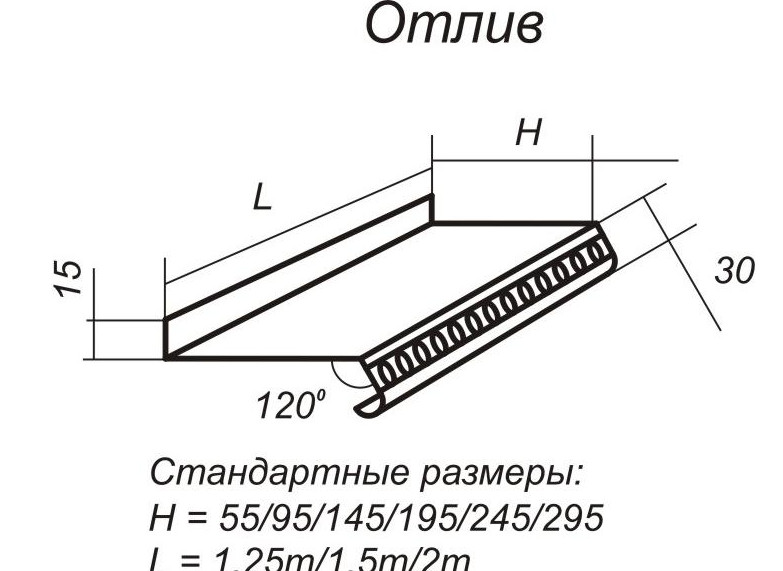

1. Проведение замеров и определение необходимого размера отлива. Для изготовления отливов используется оцинкованная сталь, она также может иметь полимерное покрытие или пластик. Такой элемент должен иметь загиб, соответствующий форме окна, возле которого он устанавливается, а также загибы по бокам и снизу. Отлив должен на 3–5 см выступать за пределы стены и быть наклонённым в сторону улицы, чтобы обеспечивать свободное стекание воды по нижнему капельнику. Чтобы вода хорошо и быстро сходила, уклон должен быть порядка 10^o.



   Длина отлива стандартна, а его ширина подбирается для каждого подоконника отдельно



2. Очистка места установки от мусора.

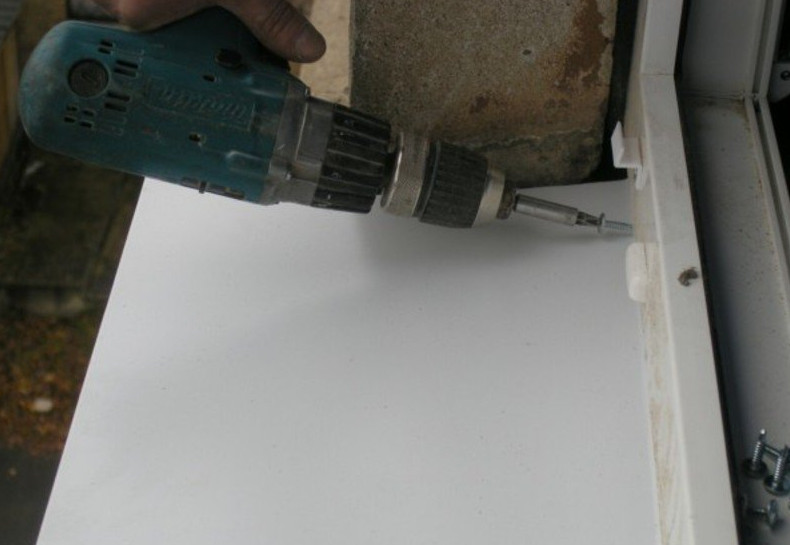

3. Фиксация отлива при помощи саморезов к нижнему профилю окна.



   Для надёжной фиксации отлива шурупы устанавливают с шагом 40–45 см



4. Заполнение пространства между подоконником и отливом монтажной пеной, которая после застывания прочно фиксирует этот элемент, а также обеспечивает надёжную шумо- и теплоизоляцию. Во время застывания отлив необходимо прижать тяжёлым предметом, чтобы расширяющаяся пена не подняла его в процессе застывания.



   Отлив должен быть наклонён от окна, чтобы с него хорошо сходила вода

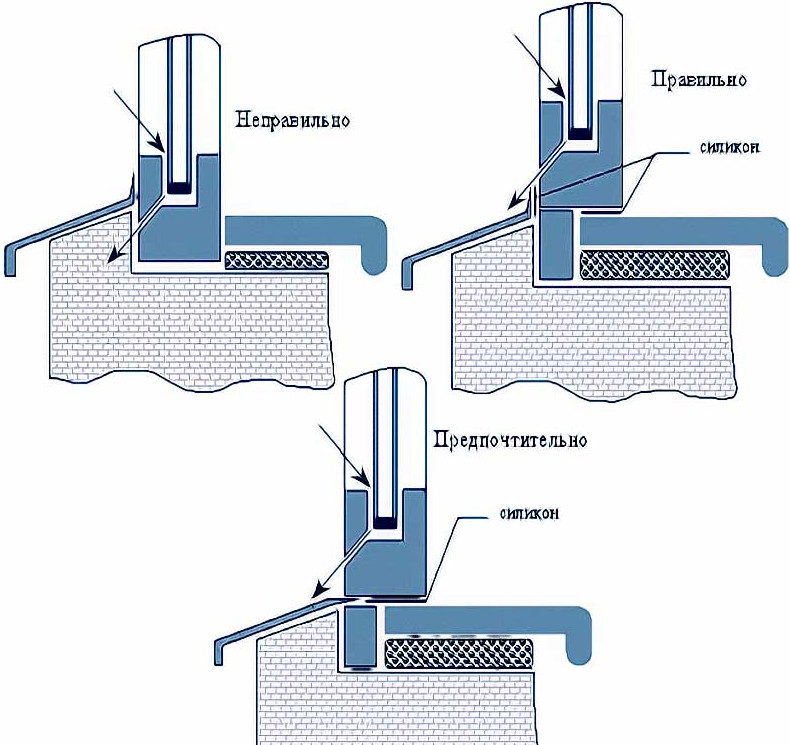

5. Герметизация места примыкания отлива и оконной рамы при помощи силиконового герметика.

Во время монтажа отлива надо следить за тем, чтобы его боковые загибы заходили под откосы, чтобы вода не попадала на стену. Рекомендуется устанавливать отливы до того, как будут оформляться наружные откосы.

Как правильно крепить крюки водосточной системы

Перед тем как перейти к фиксации крюков, надо сделать разметку, чтобы обеспечить угол наклона водосточной системы. Благодаря уклону вода будет стекать в сторону стояка и эффективно удаляться с кровли.

Рекомендуется, чтобы уклон составлял порядка 3–5 мм на 1 метр жёлоба, то есть при длине водостока в 10 м разница между высотой его правого и левого края должна составлять 3–5 см.

Монтаж крюков под водостоки выполняется до укладки кровельного материала. Это связано с тем, что они устанавливаются под кровлей и после её настила длинные крюки закрепить не получится.

Последовательность монтажа длинных крюков будет следующей.

1. Расчёт количества крюков. Надо учитывать, что они должны располагаться через каждые 60–90 см, а также по краям и с обеих сторон в местах соединения водостоков.


2. Разметка для крепления крюков. Их рекомендуется пронумеровать, чтобы потом было проще выполнять монтаж.

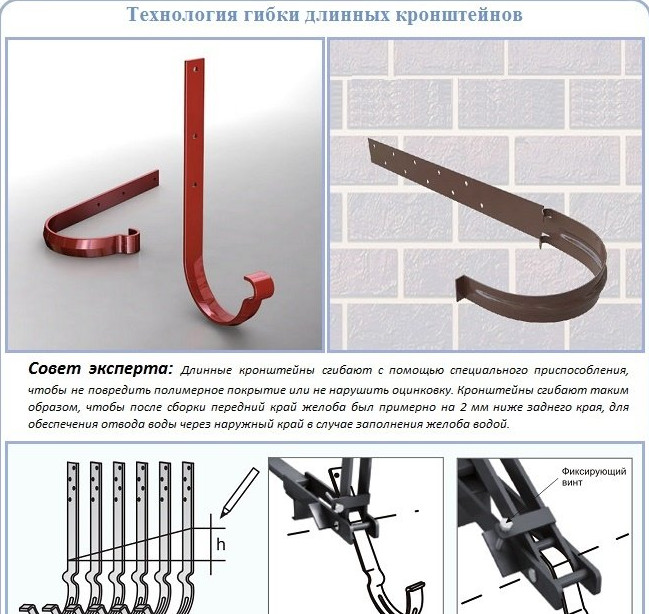

3. Подготовка крюков. Она заключается в их загибе в соответствии с углом наклона жёлоба. Загиб проводится специальным инструментом, при этом надо учитывать, что передний край установленного жёлоба должен быть ниже заднего на 6 мм.



   Для загиба длинного крюка используется специальный инструмент



4. Фиксация крюков. Первый крюк монтируют в самой высокой точке. К стропилам или карнизной доске крюк крепится при помощи саморезов. В соответствии с выполненной разметкой выполняется монтаж остальных элементов.

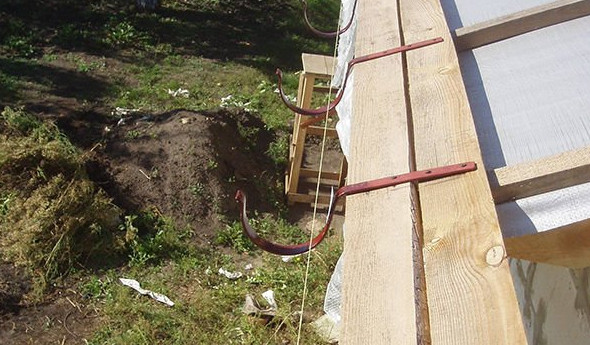

   Длинные крюки крепятся до монтажа кровельного материала

Если в наличии есть только короткие крюки, то нет ничего страшного. Их монтаж выполняется аналогично, но если в первом случае крюки крепились к обрешётке или стропилам, то здесь они фиксируются на торцевую плоскость или на карнизную доску.

Короткие крюки можно монтировать после укладки кровельного материала

Короткие крюки обычно устанавливаются уже после монтажа кровли. Могут также использоваться универсальные держатели, которые при необходимости крепятся и как короткие, и как длинные крюки.

Распространённые ошибки

Если к проектированию и установке водосточной системы подойти невнимательно, можно совершить определённые ошибки, из-за которых она не сможет полноценно выполнять свои функции:

• горизонтальная установка водостоков приводит к тому, что вода остаётся в жёлобе, а в зимний период там же и замерзает;


• большой выпуск кровельного материала над жёлобом и приводит к тому, что во время обильных осадков вода не попадает в водосборник;


• слишком близкое расположение сливной трубы к стене дома вызывает постоянное намокание стены;


• недостаточное количество кронштейнов приводит к провисанию жёлоба, из-за чего в этом месте скапливается вода;


• некачественная сборка нарушает герметичность конструкции, поэтому вода попадает на стены.

Монтаж внутренних водостоков

В состав внутренней водосточной системы входят следующие основные элементы:

• воронка водоприёмника;


• стояк;


• отводная труба;


• выпуск.

Для того чтобы эта система работала в любое время года, водоприёмные воронки нельзя устанавливать рядом с наружными стенами дома, иначе в зимнее время они будут замерзать.

Монтаж внутреннего водостока выполняется в определённой последовательности.

1. Установка воронок. Если плиты перекрытия уже установлены, то можно монтировать воронки. Если перекрытия ещё нет, то начинать надо с монтажа стояков. Со стояком воронка соединяется при помощи компенсационного раструба, чтобы при внешних деформациях не произошёл разрыв соединения.



   Внутренняя водосточная система обычно обустраивается на плоских крышах, где нет естественного слива воды за счёт уклона скатов

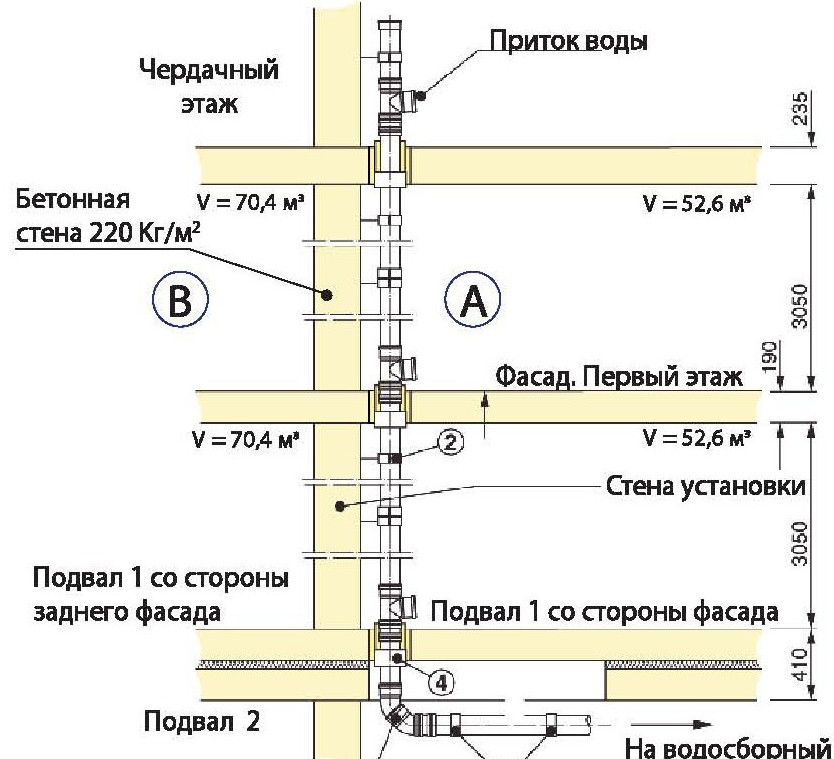

2. Монтаж стояков и труб для отвода воды от воронок. Трубы, соединяющие воронки и стояки, должны быть уложены с уклоном. Диаметр стояка должен быть равным или превышать диаметр воронки. Если диаметр труб не более 110 мм, то они идут в бухтах и запускаются сверху вниз. При больших размерах трубы устанавливаются снизу вверх. Стояки крепят через каждые 2–3 метра.



   Стояки внутреннего водостока должны фиксироваться максимум через каждые 3 м

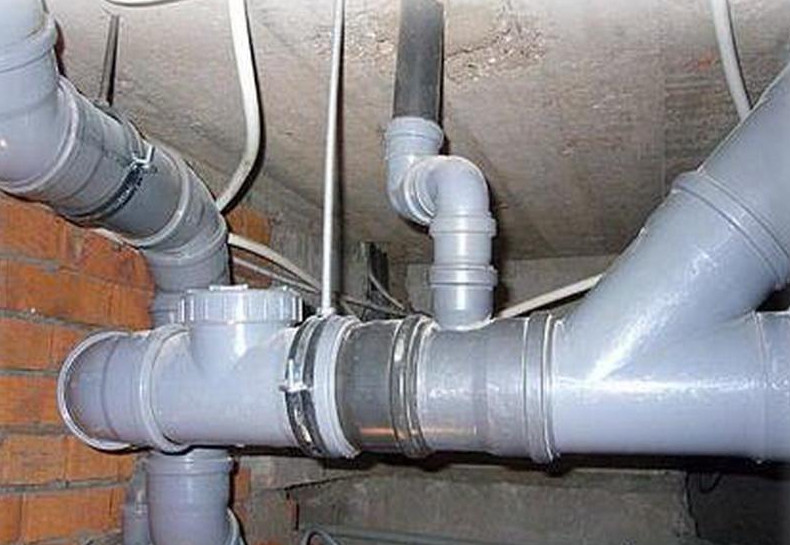

3. Укладка горизонтальных трубопроводов. Их монтаж выполняется так же, как и канализационных труб, но уклон делают порядка 2–8 мм на метр. Для труб диаметром 50 мм прочистки устанавливают через 10 м, а если их диаметр 100–150 мм, то через 15 м.



   Горизонтальные трубы внутреннего водостока монтируют так же, как и канализационные, но с меньшим уклоном

Основные рекомендации, которых необходимо придерживаться при создании такой системы:

• поверхность кровли делится на участки;


• на один стояк должно приходиться не более 150 м² кровли;


• кровля здания должна иметь уклон порядка 1–2 %, который направлен в сторону воронок;


• при выборе диаметра труб надо учитывать, что 1 см² трубы способен эффективно отводить воду с площади в 1 м², диаметр труб может быть от 100 до 200 мм;


• для внутреннего водостока понадобится прокладка подземного водосборного коллектора, который выходит в канализационную систему;


• чтобы обеспечивать отвод воды на протяжении всего года, стояки должны устанавливаться в отапливаемой части здания;


• соединение водоприёмной воронки и кровли дома должно быть герметичным, чтобы вода не поступала под кровельный материал;

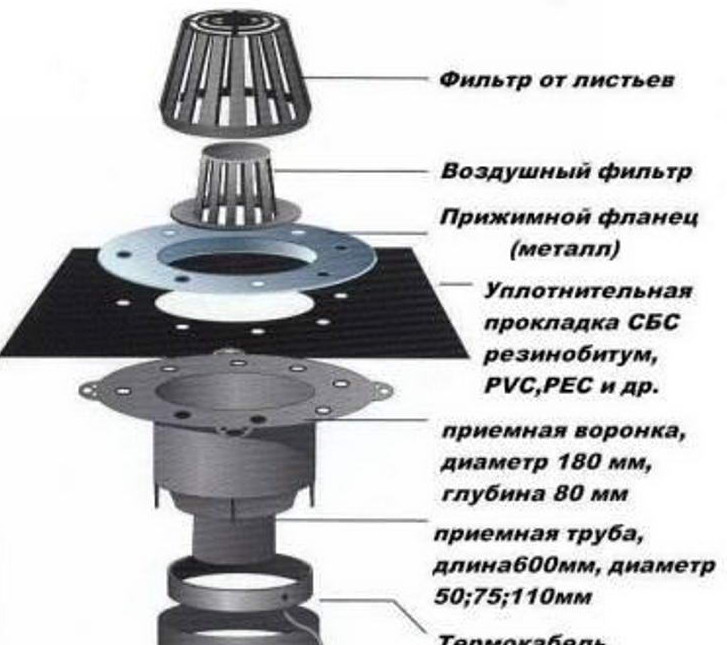

  Водоприёмная воронка должна плотно соединятся с кровельным материалом, чтобы под него не попала вода



• воронки необходимо закрывать решётками, чтобы мусор не падал в водосточную систему и не засорял её;


• все соединения должны быть герметичными, во время монтажа стояков все трубы соединяются при помощи сварки.

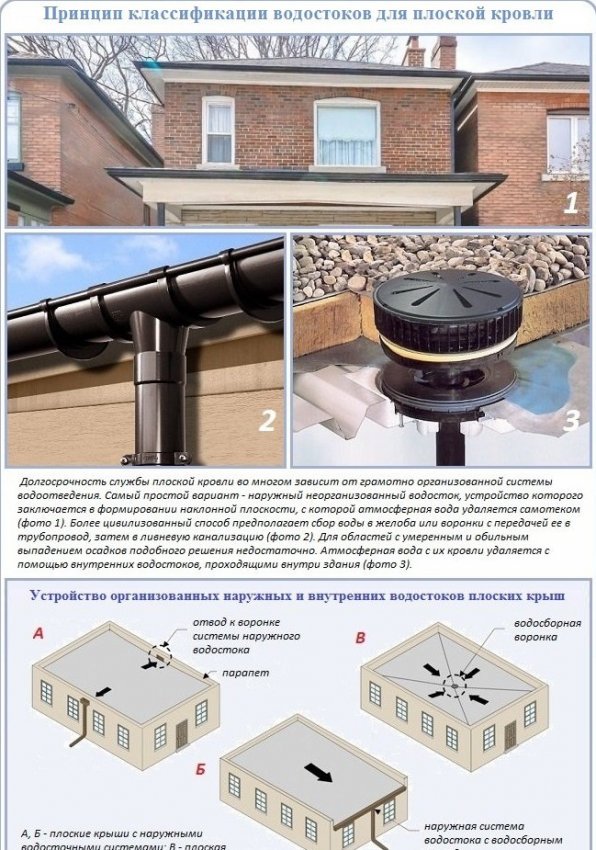

Внутренние водосточные системы могут быть таких видов:

• самотёчные — сбор и отведение воды осуществляется по желобам, расположенным с уклоном. Такая система только частично заполняется водой;


• сифонная — полностью заполняется водой, которая попадает в воронку, а затем в стояк. За счёт возникающего разрежения происходит принудительное удаление воды, поэтому такой способ более эффективен.

Видео: как выполняется монтаж водоприёмной воронки

Монтаж системы наружного водостока

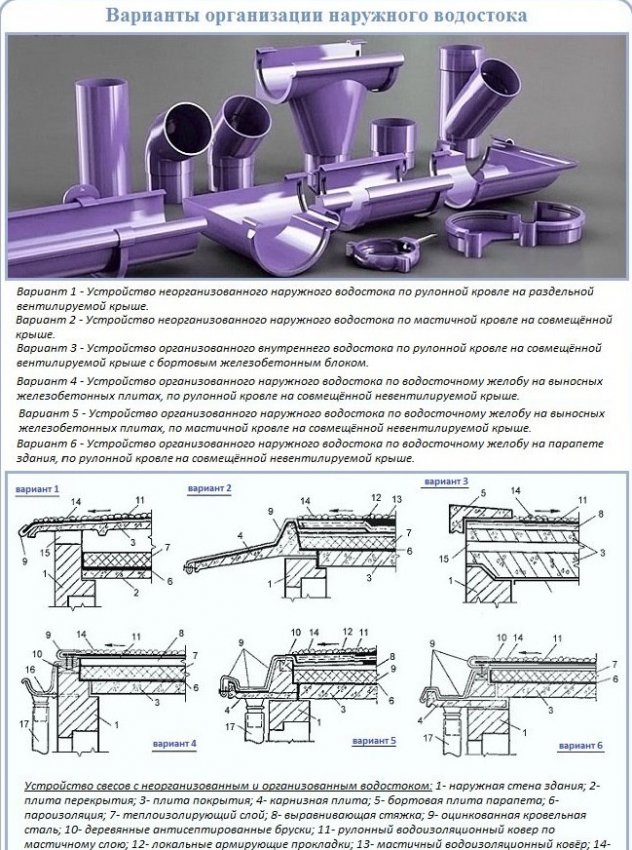

Система наружного отведения воды с крыши может быть:

• неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;


• организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

1. Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.


2. Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.


3. Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.



   Во время монтажа все соединения надо делать герметичными, чтобы вода из труб и желобов не попадала на стены дома



4. Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.


5. Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.


6. Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.



   Для воронки в жёлобе делают отверстие, края которого хорошо зачищают, чтобы получилось герметичное соединение

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.
