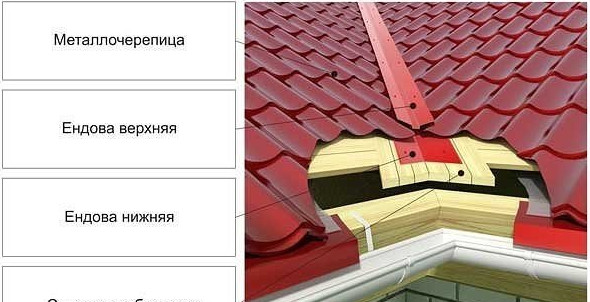

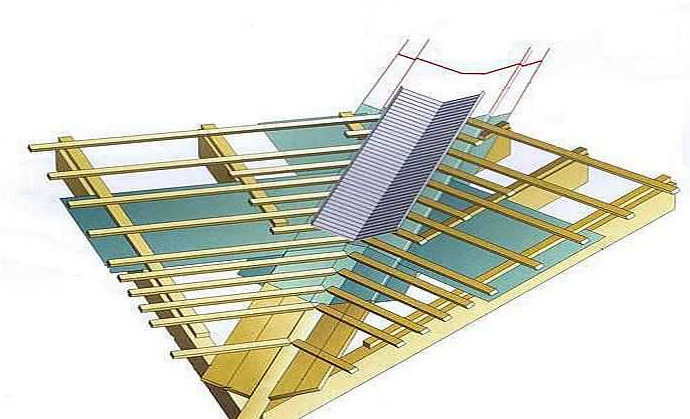

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.


2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.


3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:



   • переплетённая конструкция ендовы вызывает сложность в монтаже;


   • на установку такого разжелобка потребуется больше времени;


   • на такой крыше будет скапливаться мусор;


   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

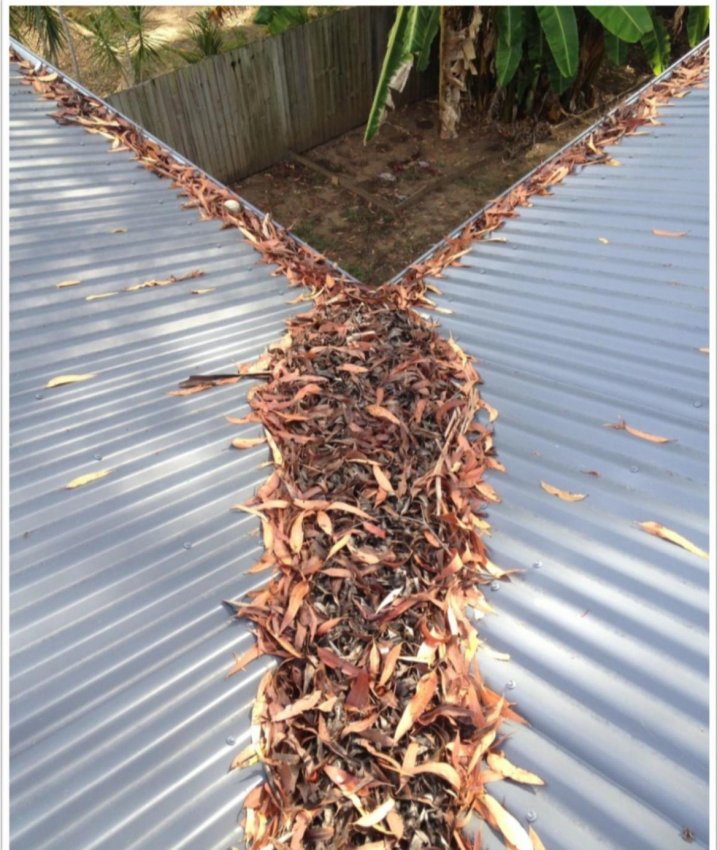

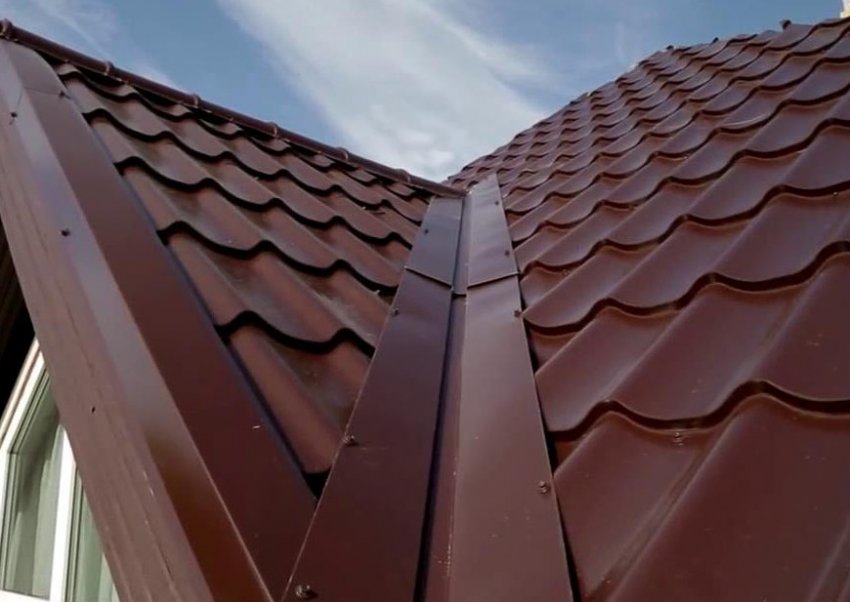

     На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор






Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.


2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.


3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.


4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Видео: устройство ендовы и примыканий

Последовательность монтажа ендовы

Установка ендовы производится в следующей последовательности:

1. Перед началом монтажа по всей длине карнизного свеса устанавливается капельник для отвода конденсата из подкровельной гидроизоляции.



   Капельник изготавливается из того же материала, что и основное кровельное покрытие



2. По обе стороны на костной стропильной ноге с зазором 5 см от её краёв прибиваются бруски горизонтальной контробрешётки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.


3. К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь укладывается три слоя диффузионной мембраны. Её задача защищать нижележащие конструкции и теплоизоляционные материалы от попадания влаги, но не препятствовать выходу водяных паров. Первый слой мембраны раскладывается вдоль ендовы поверх горизонтальной контробрешётки. Плёнка внутри контробрешётки образует своеобразный жёлоб, который защищает древесину от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится при помощи скоб к верхним и боковым граням планок. Затем мембрана обрезается по краю капельника и контробрешётки.



   Гидроизоляционный материал защищает планки контробрешётки от намокания сбоку и крепится к ним строительным степлером

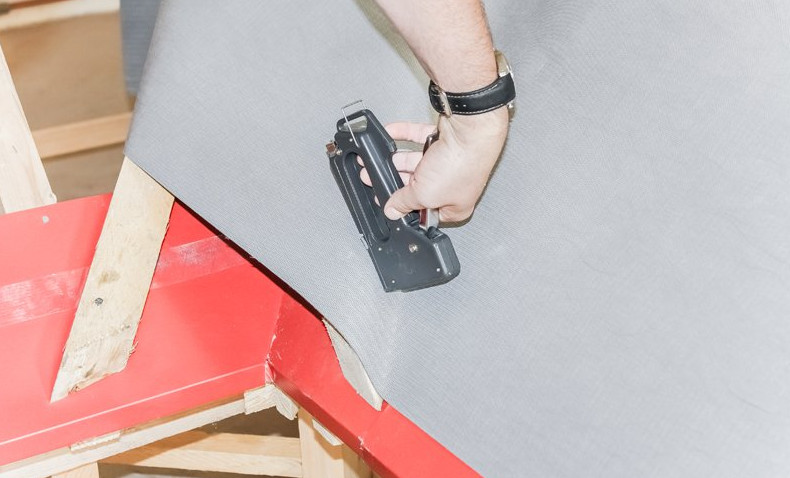

4. Далее диффузионная мембрана раскладывается по скатам на стропила по заранее выполненной разметке. Укладка гидроизоляции на скатах производится косичкой, то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе горизонтальные контробрешётки и обрезается за её противоположным краем. Крепление мембраны со скатов также производится с помощью степлера на боковых и верхних гранях обеих горизонтальных контробрешёток. Стыки этого гидроизоляционного барьера можно склеить с помощью двустороннего скотча.



   При склеивании мембраны необходимо делать нахлёст не менее 10 см и проклеивать его двусторонним скотчем



5. Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, необходимо приклеить её к краю жёлоба капельника двусторонним скотчем.


6. Поверх гидроизоляции набиваются бруски ендовой доски, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с плёнки.




   Между нижней планкой ендовы и плёнкой гидроизоляции оставляют зазор для отвода конденсата



7. Укладка мембраны с противоположного ската, а также крепление скобами к горизонтальной контробрешётке и проклейка двусторонним скотчем происходит аналогичным образом.

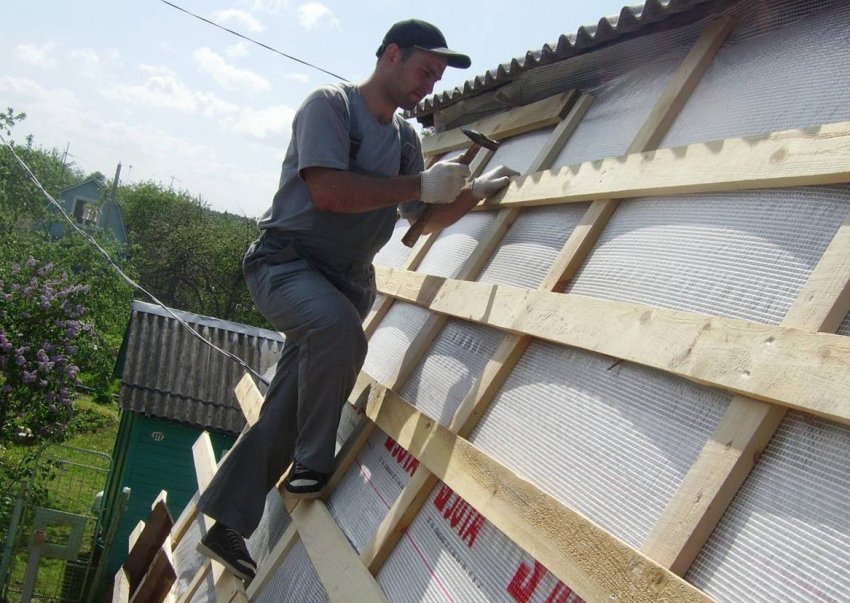

8. После того как мембранной закрыты оба соседних ската и ендова, на них завершается набивка контробрешётки и начинается монтаж брусков обрешётки. Монтаж нижней обрешётки вдоль карнизного свеса проводится заподлицо с торцами контробрешётки.



   Деревянная обрешётка, уложенная на бруски контробрешётки, необходима для вентилирования подкровельного пространства и для крепления финишного покрытия



9. В области ендовы на нижних планках обрешётки делается разметка под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц.



   Нижние рейки обрешётки в области ендовы подрезаются для образования ровного стыка



10. Торцы обрешётки со стороны фронтонного свеса закрываются завёрнутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх неё набивается лобовая доска. Если это предусмотрено проектом, по всему карнизному свесу монтируются кронштейны для крепления желобов.


11. В районе ендовы посередине между рядовыми рейками обрешётки набиваются дополнительные бруски, которые поддерживают жёлоб, не давая ему деформироваться под тяжестью снега. При этом благодаря учащённой обрешётке пространство под желобком ендовы хорошо вентилируется. При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача — не допустить попадание воды и снега в вентиляционный зазор между черепицей и гидроизоляцией.



    Для противодействия снежным нагрузкам под планкой нижней ендовы устраивается учащённая обрешётка

При отсутствии водосточной системы установка фартука свеса не является обязательной.

Видео: монтаж ендовы на кровле из металлочерепицы

Соединение двух ендов на скате

Процесс монтажа на стыке двух ендов осуществляется следующим образом:

1. Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по рёбрам и прокатывается роликом.


2. Планка ендовы в верхней части крепится к обрешётке скобками. Верхний угол стыка формируется руками, а отбортовка прижимается к поверхности желобков.



   Для того чтобы влага не проникала в подкровельное пространство, по краям планок ендовы делают загибы



3. Отбортовка полностью загибается внутрь по всей длине, при этом прилагать усилия можно только в местах над обрешёткой. По всей длине желобка ендовы с обеих сторон наклеиваются поролоновые полосы. Они защищают подкровельное пространство от осадков и пыли. Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-то причине не были использованы, вода, снег и пыль будут постоянно попадать под кровельное покрытие, тем самым сокращая срок службы конструкции.

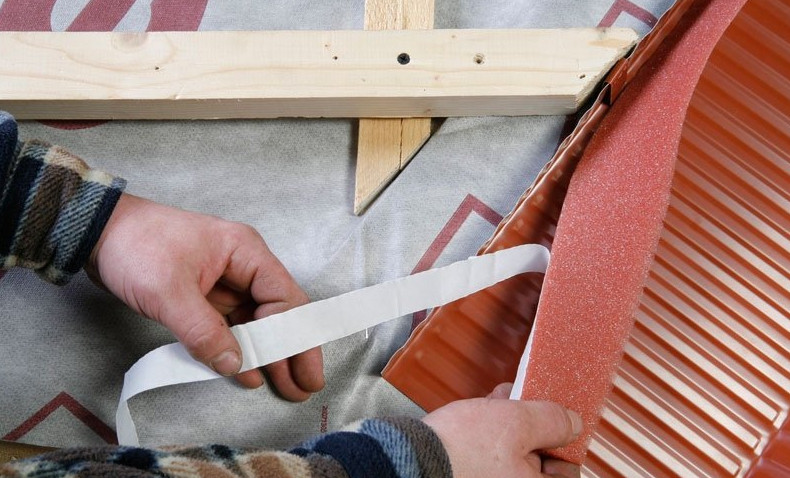

   Поролоновые полосы нужно устанавливать обязательно, чтобы защитить пространство под планкой ендовы от воды, снега и пыли



4. Кровельный материал укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта ендовы, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание дождевой воды и сход снега по жёлобу ендовы, покрытие с обеих сторон подрезается на одном уровне. Нахлёст подрезанной черепицы на желобок ендовы должен составлять от 13 до 15 см или 8–10 см от центра нижней планки.



   Листы металлочерепицы подрезают так, чтобы они заходили на нижнюю планку ендовы на 13–15 см

Меньший нахлёст приведёт к тому, что поролоновая полоса будет разрушаться из-за воздействия солнечного излучения, а больший — усложнит крепление черепицы.

Линия отреза наносится красящим шнуром по меткам, расположенным вверху и внизу ендовы, и размечается с обеих сторон желобка.

Особенности крепления элементов узла ендовы

Узел ендовы имеет вид вогнутого угла между двумя скатами крыши. Для крепления этого элемента крыши используют кровельные саморезы, которые оборудованы резиновой или пластиковой шайбой. Шайба выполняет несколько функций:

• предохраняет поверхность кровельного материала от царапин и повреждений;


• служит в качестве гидроизоляционной прослойки между саморезом и отверстием в кровле, герметично закрывая все щели.

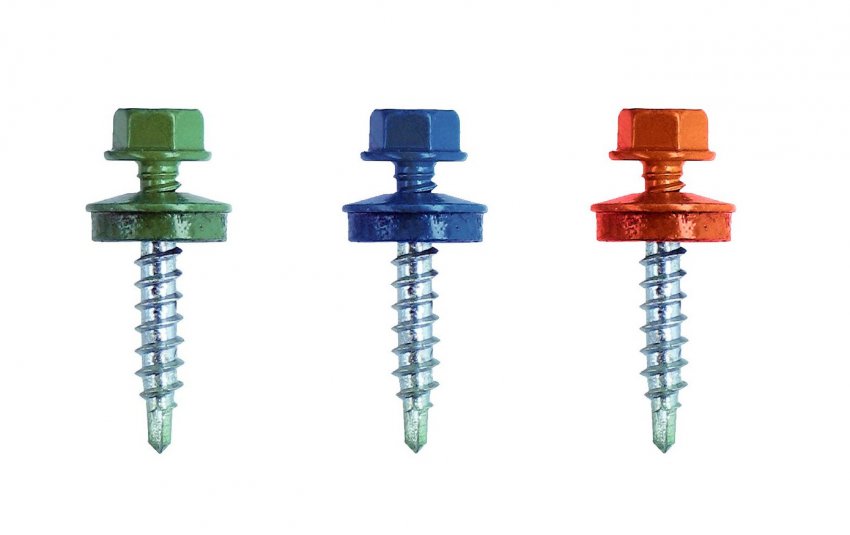

Резиновая шайба обеспечивает мягкий прижим самореза и гидроизоляцию отверстия

При монтаже планки ендовы необходимо делать нахлёст не менее 10 см.

Для лучшей герметизации этих кровельных элементов необходимо использовать уплотнительную ленту.

Планки нижней ендовы монтируют непосредственно к деревянной обрешётке с помощью кляммеров, фиксируемых гвоздями или саморезами. Верхний элемент ендовы необходимо прикручивать саморезами к металлочерепице. Следует учесть, что саморезы для крепления верхней ендовы не должны упираться в нижний жёлоб. Промежутки между кровельным покрытием и листами разжелобка необходимо заполнить поролоновым уплотнителем.

Кляммеры закрепляют нижнюю планку ендовы, не повреждая её края

При монтаже узлов ендовы следует обратить особое внимание на качество обрешётки. Установку нижнего жёлоба рекомендуется делать на сплошную обрешётку, ширина которой должна быть не меньше ширины самой ендовы.

Установка узлов ендовы осуществляется следующим образом:

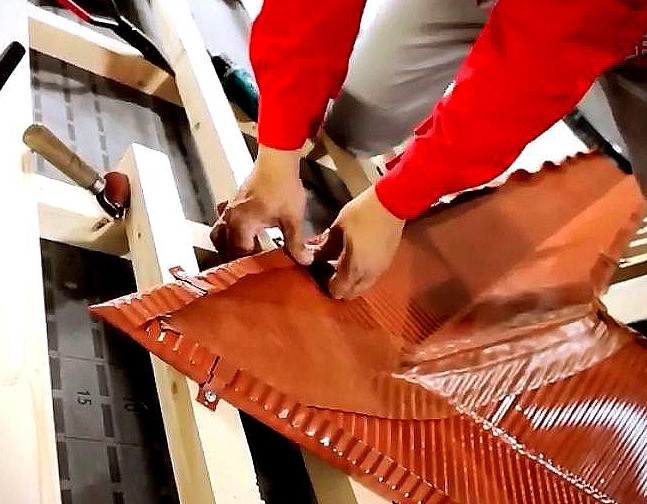

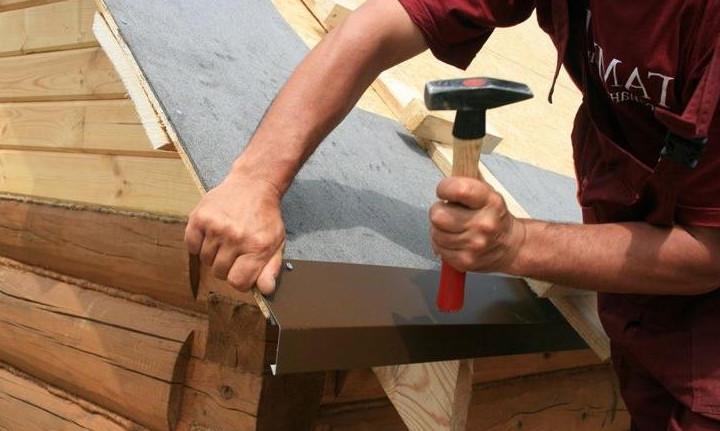

1. На металлическом желобке ендовы отогнуть канты или отбортовку. Удобнее всего это сделать на ребре обрешётки.


2. Согнуть лист желобка по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный жёлоб. Для этого выступающий край нижнего желобка размечается по краю внутреннего угла водосточного жёлоба с выносом 3–4 см, после чего он подрезается по разметке.



   Узел ендовы необходимо разметить так, чтобы вода из разжелобка попадала точно в водосточный жёлоб



3. Чтобы предотвратить смещение желобка, от края верхней кромки оставить расстояние 1–2 см и прикрепить его к контробрешётке двумя гвоздями или саморезами.


4. Закрепить разжелобок с обеих сторон, используя шесть скобок, поставляемых в комплекте, с шагом 40 см. После этого отбортовку желобка загнуть внутрь.

Скобки следует крепить не к рядовой, а к учащённой обрешётке, иначе они помешают ровной укладке черепицы.

Верхний желобок укладывается на нижележащий с нахлёстом не менее 10 сантиметров. При укладке необходимо совместить поперечные рёбра желобов и закрепить последующие желобки аналогично первому.

При монтаже ендовы из нескольких планок необходимо делать нахлёст в 10 см

Установка аэроэлемента свеса

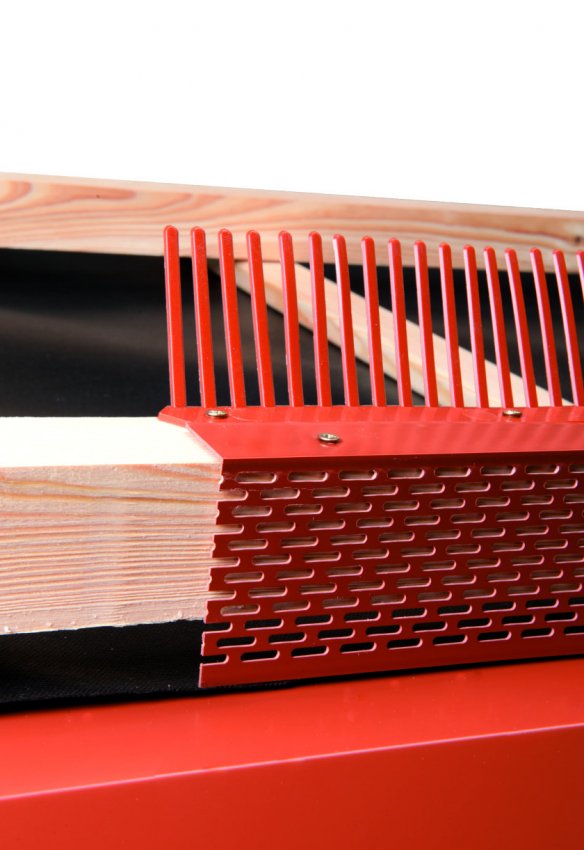

Аэроэлемент свеса устанавливается для дополнительной поддержки нижнего ряда металлочерепицы, а также для предотвращения проникновение птиц под кровлю.

1. При наличии фартука свеса положение аэроэлемента определяется в зависимости от выбранного нахлёста черепицы на водосточный жёлоб и находится в пределах от 31 до 37 см от первой рядовой обрешётки.


2. Аэроэлементы устанавливаются ресничками вверх и крепятся саморезами или гвоздями.



   Аэроэлементы свеса крепятся саморезами или гвоздями



3. После того как отмерена необходимая длина аэроэлемента, отмечается положение его ножек, попадающих на загнутую отбортовку, и кронштейнов водосточной системы. Мешающие ножки отрезаются.


4. Чтобы первый фрагмент подрезанной черепицы имел надёжную опору, вынос аэроэлемента на желобок должен быть равен 10 см.

Если вынос будет больше, он будет удерживать в жёлобе мусор и опавшие листья, а также препятствовать скольжению снега и дождевой воды.

Усиление ендовы

Функциональность ендовы напрямую связана с качеством её основания. Для усиления ендовы лучше использовать сплошную обрешётку.

1. По всей длине основания устанавливается гидроизоляционный слой. Лучшим вариантом для усиления узлов жёлоба является использование ендового ковра. Это защитное покрытие изготавливается из нетканого полиэфирного материала, пропитанного бетонными смесями с добавлением модификаторов. На верхнюю сторону ендового ковра наносится посыпка из базальтовой крошки, нижняя его часть покрыта гранулами песка.


2. Гидроизоляционный материал фиксируется с помощью специальных наклеек или гвоздями. Если ковёр прибивают гвоздями, расстояние между ними должно быть около 20 см.


3. Монтируются нижние элементы ендовы, кровельное покрытие, уплотнители и декоративные детали.

Для усиления узлов ендовы вместо стандартной гидроизоляции можно использовать нетканые полиэфирные материалы

Установка полиэфирного полотна с битумной пропиткой позволяет решить ряд проблем:

• обеспечить надёжную защиту внутренних перегибов конструкции и других наиболее уязвимых для попадания влаги мест;


• создать амортизирующую прослойку, которая будет смягчать нагрузку от снега;


• повысить эстетические качества крыши;


• полностью исключить протечки.

Подрезка черепицы при обустройстве ендовы

Если ендова устраивается на крыше из черепицы, часто требуется подрезка элементов кровельного материала:

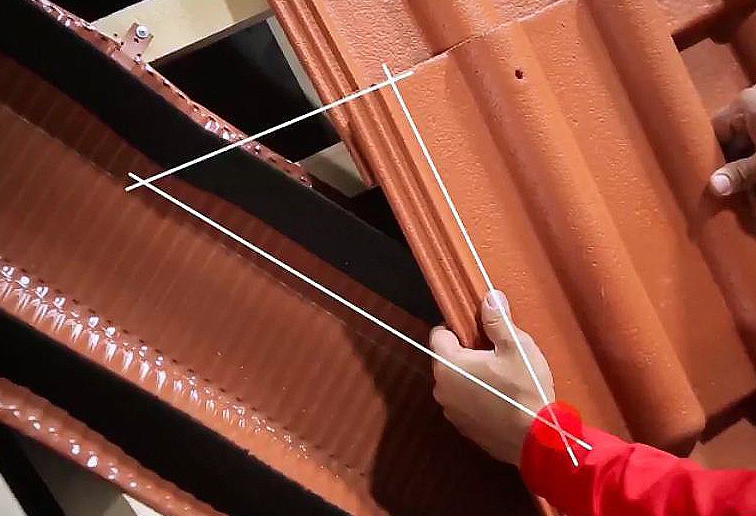

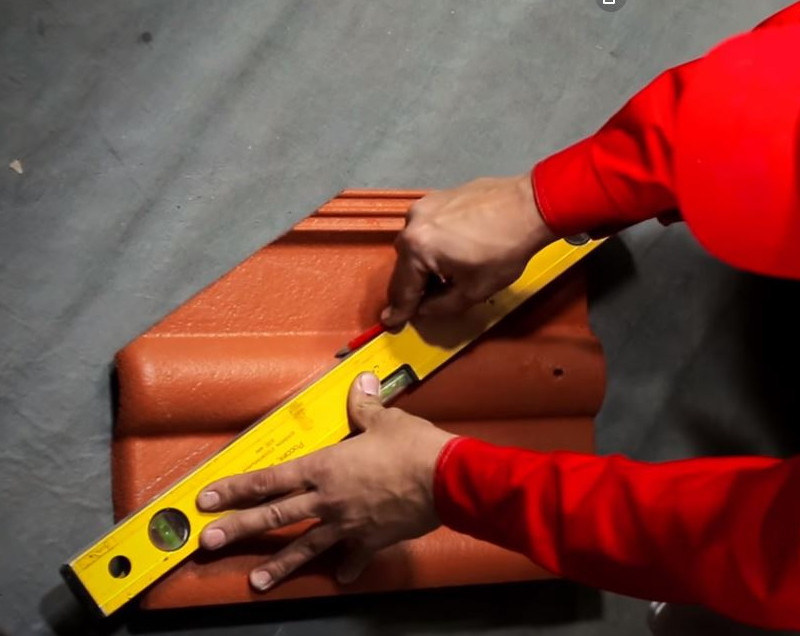

1. Сначала выполняется черновая подгонка, а затем чистовая разметка и подрезка черепицы точно по линии, нанесённой на желобке ендовы.

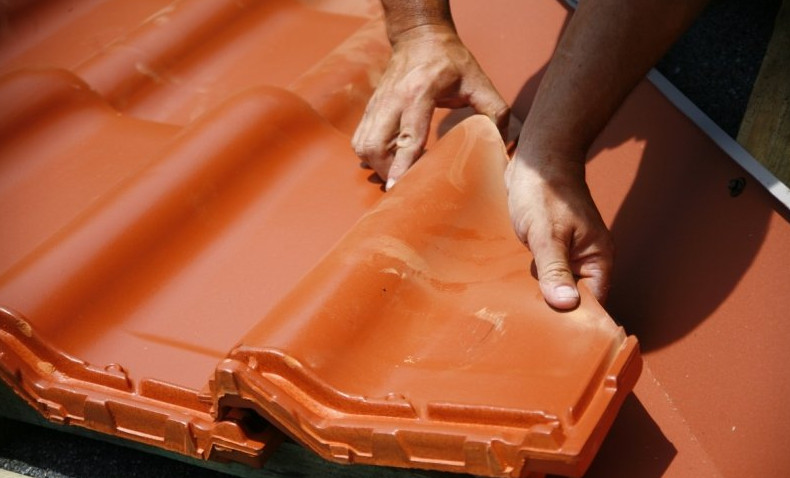

   Подрезку черепицы необходимо производить на станке с циркулярной пилой



2. Шип черепицы, попадающий на ендову, отбивается или отрезается, чтобы она не трескалась на желобке.


3. Поролоновую полосу под черепицей следует подрезать — это позволяет сразу уложить кровельное покрытие ровно, не дожидаясь, когда оно под действием собственного веса продавит полосу и ляжет на место.


4. Предварительно в подрезанной черепице просверливается отверстие для самореза с расчётом, чтобы оно не попало на желобок.


5. Подготовленный элемент кровельного покрытия устанавливается на место и крепится саморезом.



   Все уложенные элементы должны образовывать ровную линию, параллельную оси желобка



6. Иногда при разметке видно, что после отреза некоторых элементов остаётся небольшой треугольный фрагмент, который трудно закрепить. Это происходит в том случае, если линия отреза приходится на правую грань черепицы, тогда линию отреза сдвигают на 5 см, а рядом используют половинчатую черепицу. Она устанавливается вместо обычной рядовой через один столбец от подрезанной. Расход половинчатых элементов кровельного покрытия составляет одну штуку на два ряда с каждой стороны ендовы.



   Половинчатая черепица добавляет недостающий фрагмент кровли, если в этом ряду под обрезку на ендове попадает большая часть поверхности последнего элемента покрытия



7. Подготовленная подрезанная черепица укладывается на своё место и фиксируется саморезом. Черепица из верхнего ряда сдвигается вниз и прижимает подрезанный элемент.


8. Аналогичным образом укладывается и остальной кровельный материал в ендове. При укладке на коньке крайняя коньковая черепица, которая выходит на стык ендов, подрезается по той же линии, что и черепица, расположенная в рядах на скате.


9. Верхний срез крайней коньковой черепицы закрывается специальной лентой для примыканий. Монтаж ендовы завершён.

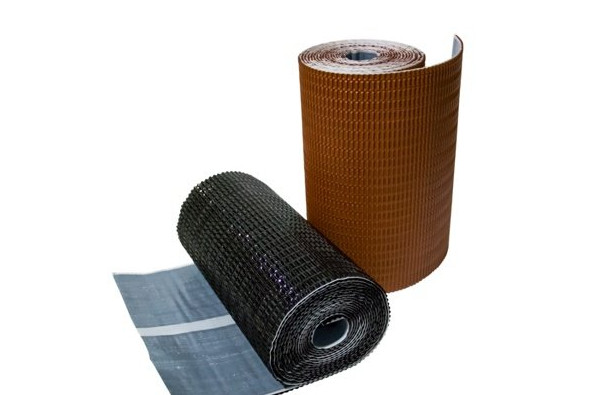

   Гофрированная лента является удобным и эффективным материалом для герметизации выступающих частей кровли

Нельзя крепить черепицу сквозь желобок ендовы, так как в месте прохода самореза осадки будут затекать под кровлю.

Ошибки при монтаже ендовы

Установка жёлоба ендовы требует внимательности и навыков. Так как этот элемент кровли переносит большое количество дождевой воды, малейшая ошибка при его установке может привести к серьёзным проблемам и дополнительным расходам. Наиболее часто встречающимися ошибками при монтаже ендовы являются:

1. Попытка отрезать черепицу прямо на ендове, используя болгарку. Это часто приводит к повреждению уже закреплённого желобка. Кроме того, очень трудно добиться ровной линии отреза по всей длине разжелобка, поэтому ендова и вся кровля будет выглядеть неряшливо, а стекание воды и сход снега будут затруднены.



   Если черепицу отрезать неровно, крыша будет иметь неряшливый вид, а вода и снег будут сходить с неё с перебоями



2. Крепление желобка гвоздями по всей длине.


3. Установка планок ендовы от конька к нижнему краю. В этом случае нижняя планка будет накрывать верхнюю. В местах примыканий этих элементов влага попадёт внутрь кровли, а не стечёт вниз.


4. Узкая обрешётка или отсутствие дополнительных реек. Эта ошибка приведёт к тому, что вес снега деформирует ендову. В результате образуются щели и зазоры, через которые проникнет влага.

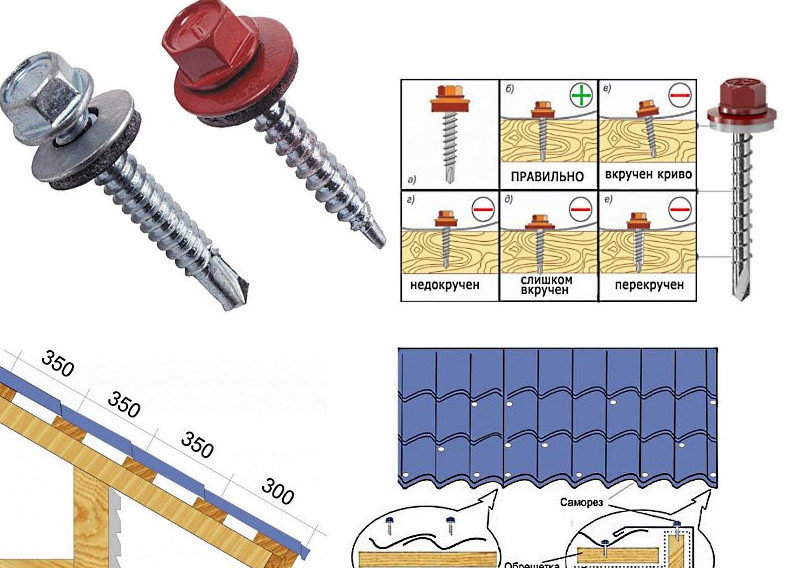

5. Перекрученные или недостаточно сильно закрученные саморезы. В первом случае повреждается кровельное покрытие, во втором — под саморез будет проникать влага.



   При неправильном закручивании саморезов в подкровельное пространство будет затекать вода, способствуя разрушению стропильной системы

Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.
