Чтобы дети не скучали в загородном доме, можно самостоятельно сделать и установить на участке карусель. Материалов и усилий потребуется не так много, а дети и их друзья будут счастливы. Виды каруселей для детских площадок Малые простые механические карусели неизменно любимы всеми поколениями. Ими

Виды каруселей для детских площадок

Малые простые механические карусели неизменно любимы всеми поколениями. Ими оснащали все советские детские площадки. Это практически безопасный и увлекательный аттракцион. Как правило, они присутствуют и на современных муниципальных детских площадках — в парках и между домами — и в детских садах.

Читайте также - Проект – это как фундамент, если совершить ошибку на начальном этапе, то дом долго не простоит — небольшая проектная организация, где над Вашим проектом будет трудиться команда узких специалистов – каждый над своим разделом - house-cube.ru по доступным ценам.

Классификация каруселей по типу привода

Карусели с электрическим приводом применяются в основном лишь в парках аттракционов. Они мощные, рассчитаны на много посадочных мест, но требуют серьёзных затрат на установку и тщательного ухода, потребляют много электроэнергии.

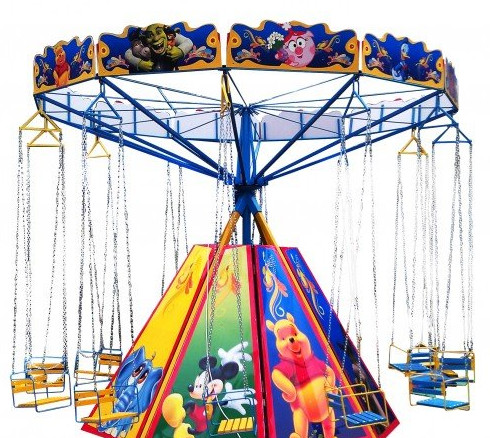

Большая и тяжелая цепочная карусель с электрическим приводом устанавливается в парках аттракционов
Карусели механические, приводимые в действие мускульными усилиями катающихся, могут быть установлены где угодно. Главное их достоинство — безопасность.

В качестве основания для карусели используется гравий

Виды каруселей в зависимости от конструкции

Интересно, что виды каруселей чётко ранжированы ГОСТом под названием «Оборудование детских игровых площадок». Во всех этих каруселях используется металлическая ось, на которой находится один или несколько подшипников для плавного и бесшумного вращения механизма.

«Вращающиеся кресла» (ВК) или карусель лучевая. Не имеет сплошной платформы, но оснащена сиденьями (или поручнями), жёстко соединёнными с опорной конструкцией, размещённой на центральной оси. Достоинство — экономия материала; недостаток — усталость металла накапливается значительно сильней и сама карусель гораздо тяжелее.

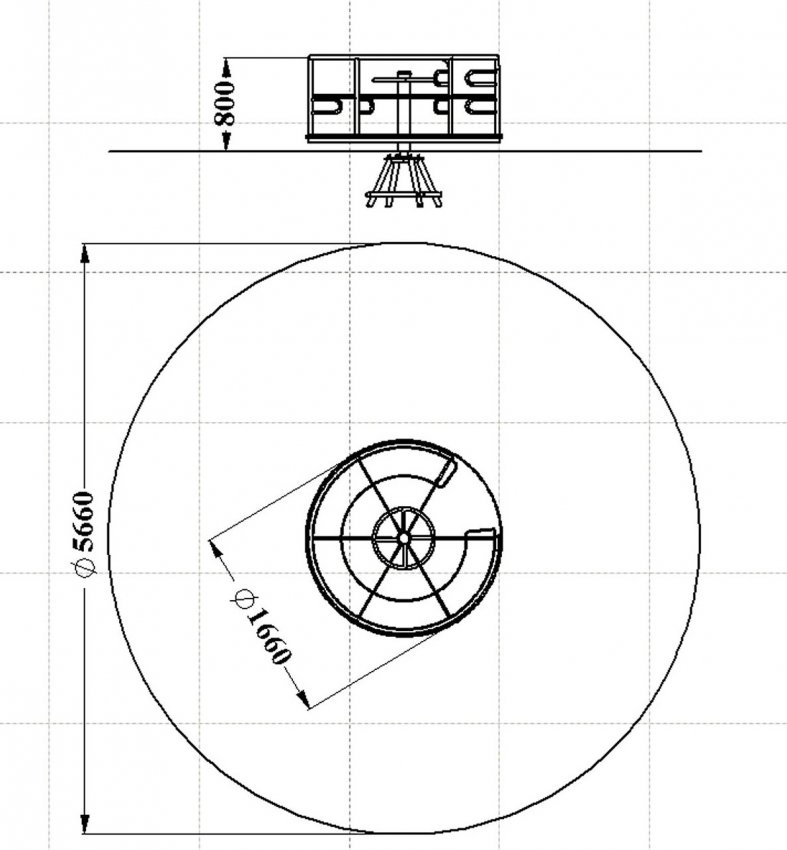

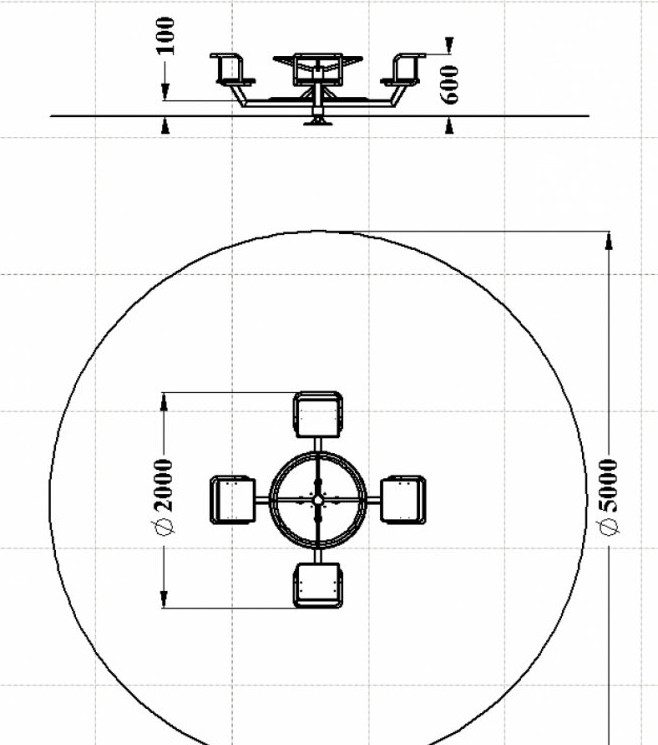

По чертежу можно определить территорию, необходимую для постройки карусели
«Вращающаяся платформа» (ВП) или карусель дисковая. Классическая ВП состоит из сплошной платформы, на которой находятся сидения, расположенные ближе к периметру или к оси.

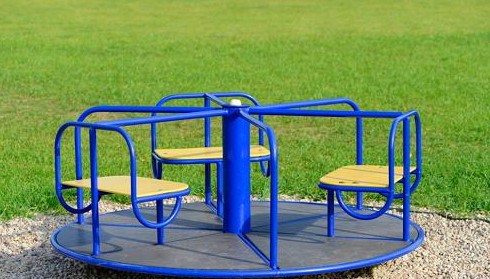

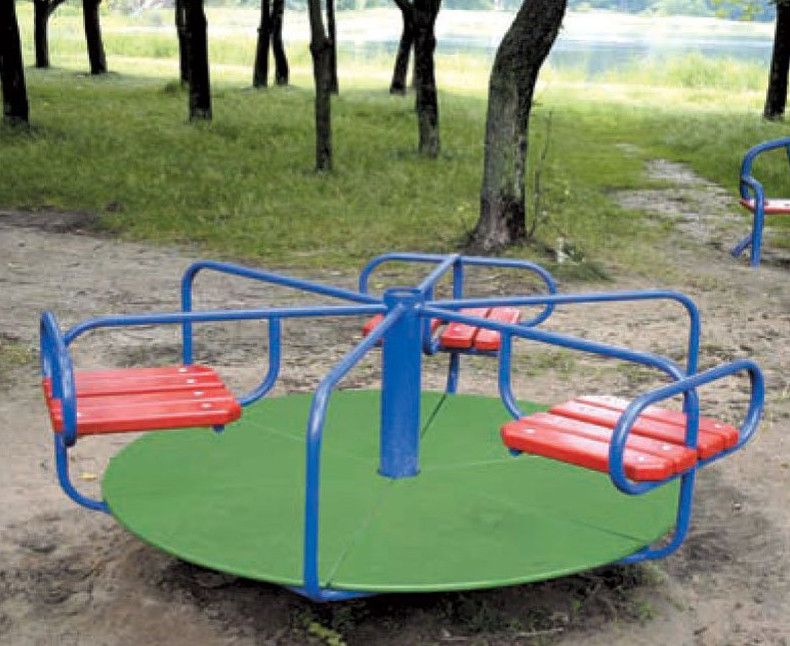

Классическая ВП оборудована сидениями
Упрощённая ВП — только с поручнями.

Упрощённый вариант без сидений легко сделать самостоятельно
Комбинированная ВП — с поручнями и сидениями. Достоинство — простота конструкции. Недостаток — деревянные части при недостаточной обработке подвержены гниению и частой замене.

Деревянные части карусели нуждаются в тщательной обработке против гниения и паразитов
«Вращающийся гриб»: такой аттракцион оборудован поручнями в виде кольца, которые жёстко закреплены снизу у вращающейся конструкции, или свисающими ухватами для рук. Достоинство — карусель отлично развивает у ребёнка силу, ловкость, хваткость. Недостаток — она довольно травматична.

Карусель, оборудованная только ухватами для рук, не совсем безопасна
«Планирование в воздухе» (цепочная): сиденья подвешены на гибких элементах (часто — цепях) снизу у вращающейся конструкции. Достоинство — большое удовольствие при катании. Недостаток — это самая травматичная конструкция, к тому же она требует самой большой площадки из-за разлёта кресел при вращении.

Карусель «Планирование в воздухе» тоже можно сделать своими руками, но она потребует большой площади

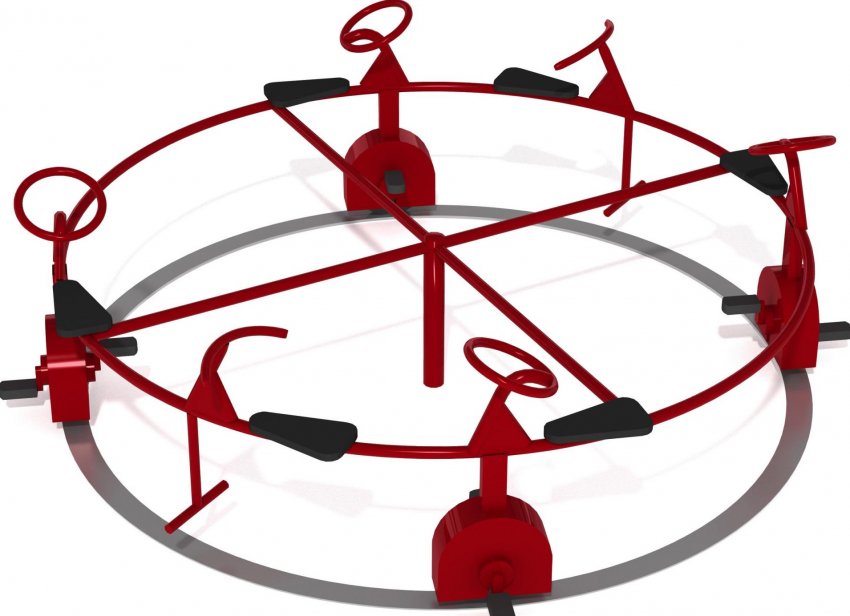

«Движение по круговой колее»: дети везут себя сами по круговой направляющей. Используется велосипедный привод. Достоинство — отличная каруселька для самых маленьких. Недостаток — сложность воплощения.

Это современное японское устройство будет сложно соорудить самостоятельно

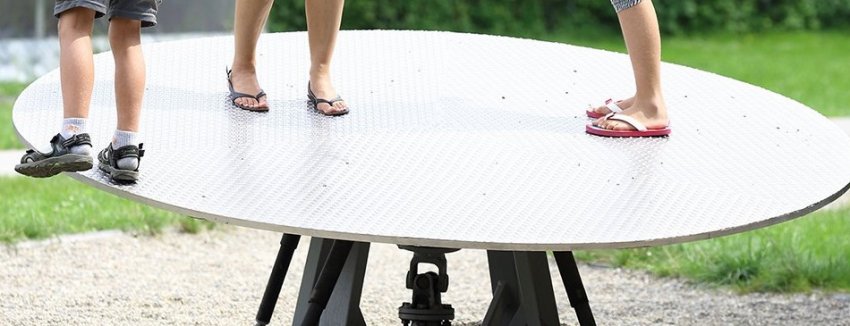

«Большой вращающийся диск»: ось наклонена, большая платформа вращается из-за силы тяжести, когда дети переползают по ней. Достоинство — развивает силу, ловкость, хваткость. Недостаток — кроме подшипников нуждается в прочной пружине большого диаметра, которую крайне трудно найти при домашнем строительстве карусели.

Принцип действия такой карусели заключается в крутящем моменте элементов конструкции, закреплённых на оси

Фотогалерея: виды каруселей

Наверное с простой старинной конструкции когда-то начинались все карусели

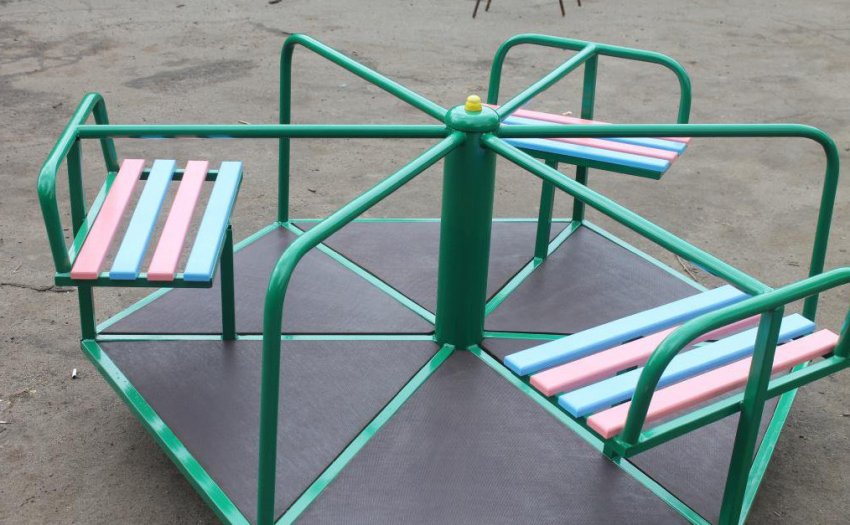

Простая карусель с вращающимися креслами —крайне экономичное решение для детской площадки

Карусель можно установить как во дворе многоэтажного жилого дома, так и частного, а также на даче

«Вращающаяся платформа» с одним сидением проста в сборке и установке

Основное преимущество карусели — крепкий и надёжный металлический каркас

У создателя карусели явно имелись готовые круги из металлических труб

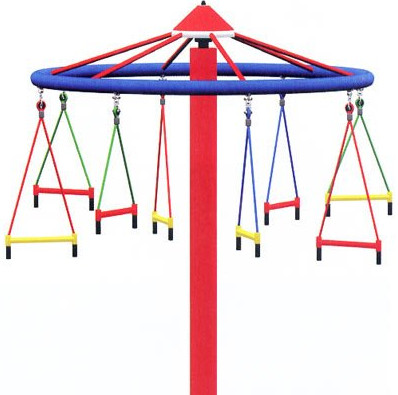

Цепочная карусель такого типа нуждается в электроприводе

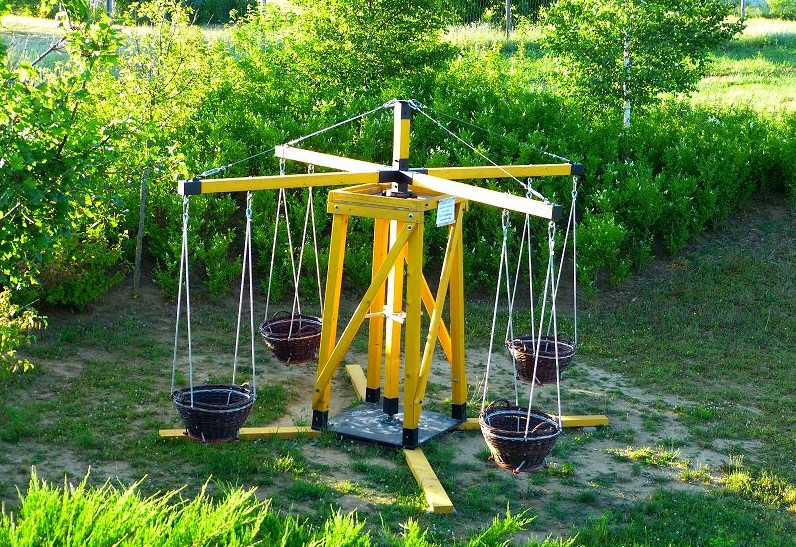

Простую цепочную карусель без электропривода можно установить на детской площадке

Карусель тренирует равновесие и координацию у ребёнка. Дети активно выплёскивают свою энергию, укрепляя физическое здоровье, стимулируя воображение. Поэтому во дворе собственного дома необходимо иметь карусель. И вполне возможно сделать её самостоятельно.

Видео: вращающаяся качель-карусель с сиденьями своими руками

Выбор типа будущей карусели, советы и расчёты

Мы выбрали для изготовления самую простую механическую карусель с платформой и поручнями, без сидений; учли эргономику и нагрузку на все элементы.

Основные элементы конструкции карусели — ось и поворотная площадка

Инструменты:

садовый бур;
ёмкость для разведения цемента;
дрель с опцией закручивания шурупов;
сварочный аппарат;
напильники, наждачная бумага.

Понадобятся следующие детали и исходные материалы (даём примерные характеристики, возможны варианты):

два подшипника 80110 (диаметр отверстия внутреннего кольца — 50 мм, наружного кольца — 80 мм, ширина подшипника — 16 мм);
труба 12Х18Н10Т;
три отрезка 25х6 (наружный диаметр — 25 мм, толщина стенки — 6 мм) длиной 1555 мм;
один отрезок 50х7 длиной 1150 мм;
один отрезок 90х7 длиной 109 мм;
шесть отрезков прямоугольной трубы сечения 80х40х4 длиной 560 мм;
один шплинт 4х63 (диаметр — 4 мм, длина — 63 мм);
три листа влагостойкой фанеры 20х604х1083 мм (может использоваться и дерево, и пластик, и ДСП, и ДВП, но плотность покрытия должна быть высокой);
одна стальная полоса 4х100 (толщина — 4 мм, ширина — 100 мм) длиной 3952 мм;
пропитка для фанеры — антисептическая, инсектицидная или водоотталкивающая;
грунтовка — акриловая, алкидная, эпоксидная или шеллаковая.

Пошаговая инструкция

Определившись с местом, размечают центральную точку будущей конструкции. Очищенное, утрамбованное или вымощенное место должно превышать диаметр будущей карусели в два с половиной раза.

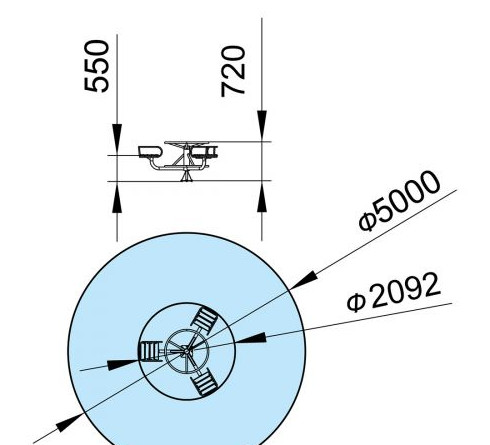

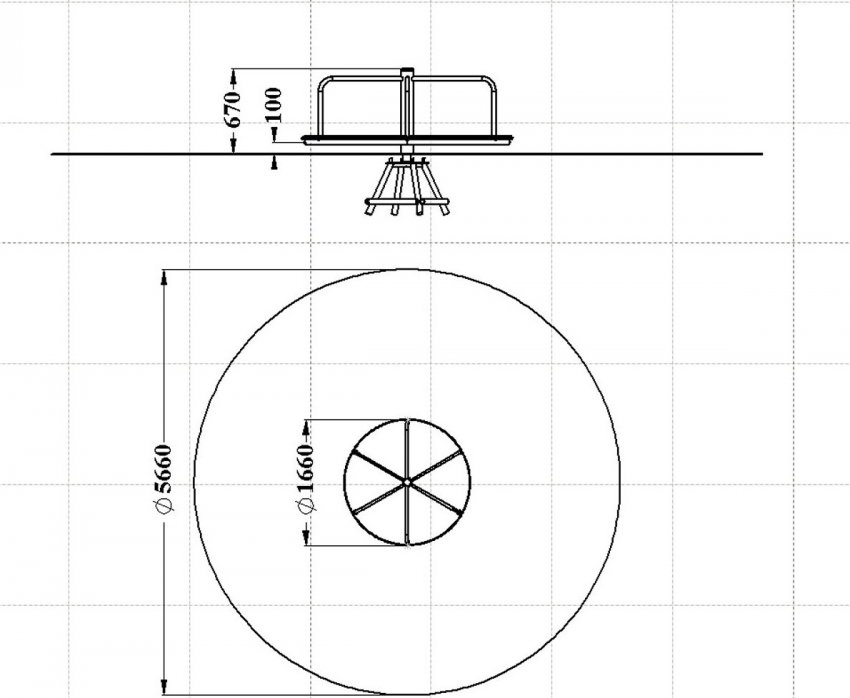

Соотношение окружностей карусели и места под неё должно составлять примерно 1:2,5
Выкапываем лунку глубиной 1 м с диаметром, превышающим диаметр оси на 15—20 мм. Лучше это делать садовым ручным буром.

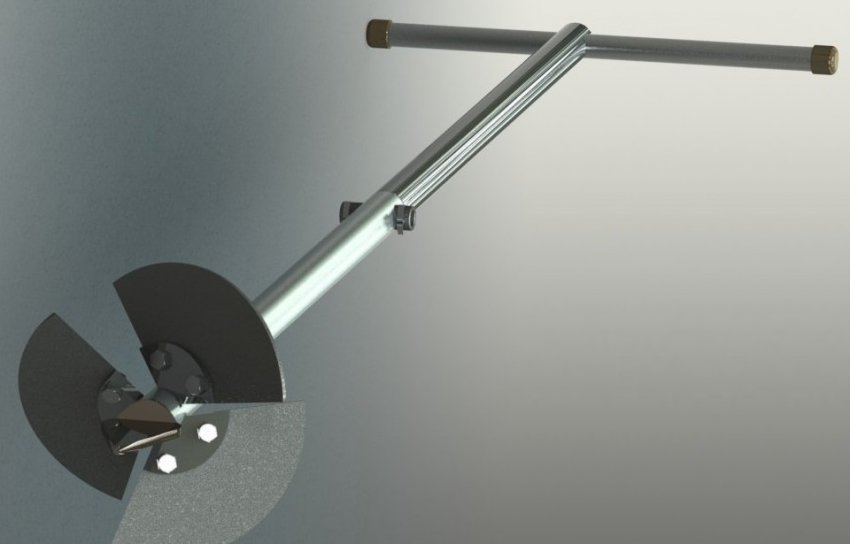

Простой ручной бур сэкономит много сил
Разводим цементный раствор: одна часть цемента на две части песка.
Ось, пользуясь отвесом или уровнем, строго вертикально ставим в лунку и укрепляем; чаще всего это делается булыжниками.
Лунку заливаем раствором.
Ждём около трёх суток. Цемент схватывается. Торопиться с монтажом не стоит, поскольку прочность всего механизма под нагрузкой обеспечит только застывшая заливка.
Собираем ось из пяти деталей.

Ось карусели состоит из пяти деталей: 1 — ось (труба 50 х 7); 2 — нижний подшипник; 3 — центральная втулка; 4 — верхний подшипник; 5 — стопорная втулка; 6 — шплинт

Здесь проставлены размеры.

При сборке оси нужно соблюдать размеры

Рассмотрим чертёж подшипникового корпуса с нанесёнными размерами.

Подшипниковые узлы мы используем в конструкции

Узел вращения состоит из трёх деталей.

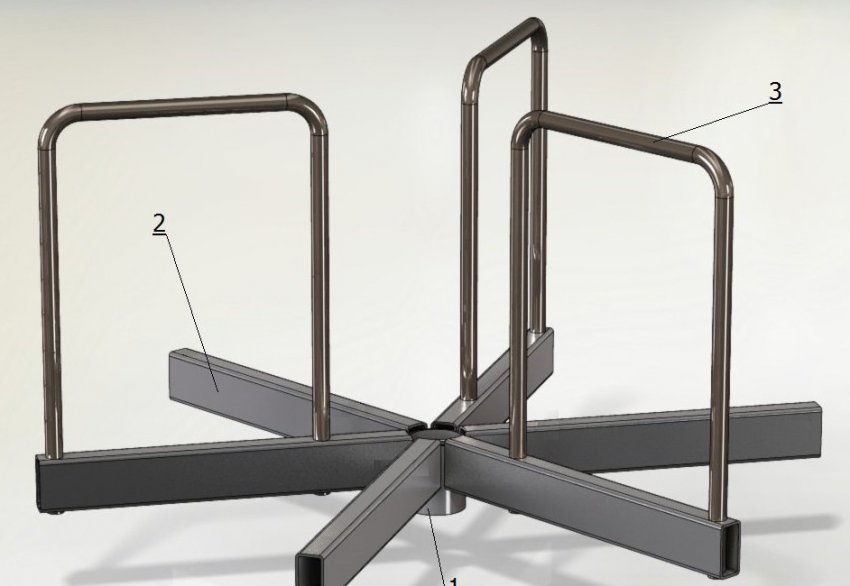

Основание площадки карусели собирается из деталей: 1 — подшипниковый корпус (труба 90 х 7); 2 — труба прямоугольная 80х40х4; 3 — ручка (труба 25 х 6)

Все части свариваются по чертежу. От качества сварных швов будет напрямую зависеть долговечность и безопасность карусели. Детали должны быть качественно сварены, без торчащих заусенцев, которые могут травмировать детей. При сборке и сварке прямоугольные трубы должны выступать от верхней грани корпуса подшипника миллиметров на 10. Если у вас (вполне возможно) нет сварочного аппарата и вы не умеете варить металл, то можно нанять сварщика. Работа совсем небольшая.

Поворотная платформа-площадка тоже состоит из пяти деталей.

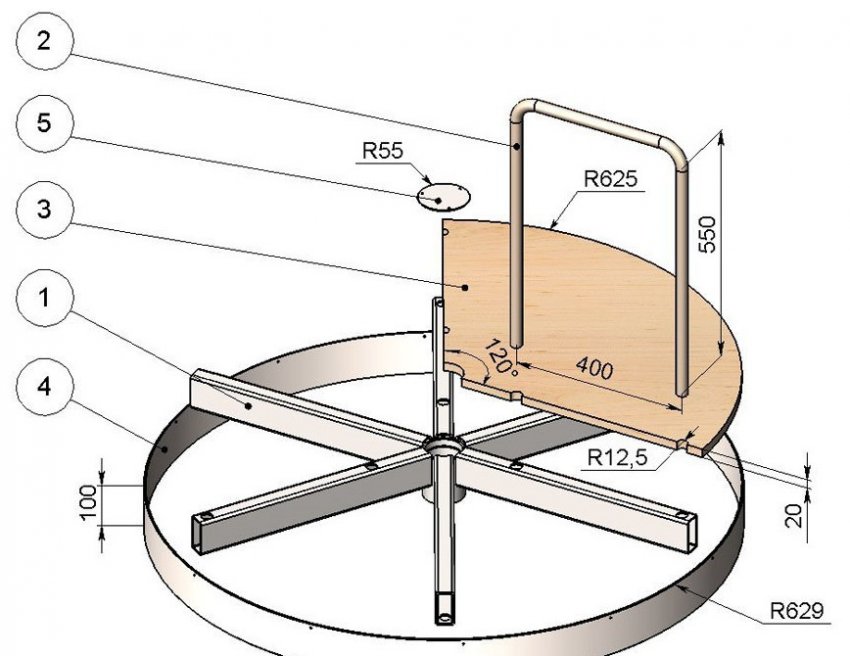

Платформа состоит из деталей: 1 — узел вращения; 2 — ручка (труба 25 х 6); 3 — сектор напольного покрытия (фанера влагостойкая 20 х 604 х 1083); 4 — полоса 4 х 100; 5 — крышка

На рисунке обозначены размеры поворотной площадки.

При сборке поворотной площадки также необходимо точно учитывать все размеры

На ось сажаем и крепим нижний подшипник и центральную втулку. Узел вращения крепим на нижний подшипник, верхний подшипник на ось. Стараемся по подшипнику отцентрировать узел вращения. Фиксируем получившееся стопорной втулкой с отверстием, куда вставляем шплинт. Аккуратно разгибаем его усики.

Фотогалерея: количество поручней

Сделать карусель с двумя поручнями совсем просто

Карусель с тремя поручнями вызовет больше интереса у детей

Шесть поручней — совсем удобно для большой компании

Отделка готовой карусели

Сверлим отверстия. Саморезами по металлу (или иным способом) фиксируем напольное покрытие с уже смонтированными на нём поручнями на узле вращения.
Торец покрытия закрываем стальной полосой. Фиксируем её саморезами с пресс-шайбой (или иным способом).
В центре покрытия — отверстие, в нём — подшипниковый узел. Закрываем его кружком фанеры и закрепляем её.
Подготовим к покраске поручни и напольное покрытие: очистим и обработаем покрытие антисептиком для дерева, загрунтуем поручни, ось и покрытие соответственно грунтовкой для дерева и металла — чтобы повысить адгезию финишной окраски. Выкрасим в весёлые цвета, которые так любят и малыши, и их родители.

Основание конструкции лучше забетонировать для устойчивости

Нюансы ухода

Чтобы карусель всегда легко вращалась, её механизм вращения (подшипники) необходимо постоянно смазывать, для этого лучше применять вязкие тосолы и нигролы. Прочие части нужно вовремя окрашивать. Желательно паковать её в плёнку на зиму. Это не защитит от сырости воздуха, но защитит от снега и дождя.

Видео: вращающаяся карусель с двумя поручнями своими руками

Видео: оригинальная карусель для детей

Приложив совсем небольшие усилия, можно порадовать своих детей яркой и удобной каруселью. А при соблюдении несложных правил по уходу аттракцион будет дарить вам праздник ещё долгое время.
