Особенности инверсионной кровли - Строительство и ремонт.

Инверсионная кровля представляет собой плоскую крышу с покрытием, устойчивым к механическому воздействию и истиранию. Чаще всего обустраивается на тех зданиях, которые имеют значительную площадь крыши, например, на школах или производственных объектах. Она может быть использована и для проведения времени с друзьями, и для обустройства сада или спортивной площадки. Возможно это благодаря обратному расположению слоёв в кровельном пироге.

#i-2

#i-3

#i-4
- #i-5

#i-6

#i-7

#i-8

#i-9

#i-10

Что такое инверсионная кровля

Основное назначение инверсионной кровли — противодействие значительным механическим нагрузкам. В связи с этим она имеет особую конструкцию. Чаще всего инверсионная кровля обустраивается в том случае, если крыша будет эксплуатируемой, а значит, как раз и будет подвержена повышенным нагрузкам.

Обеспечить высокий уровень прочности, а также предотвратить чрезмерное накопление осадков на крыше помогут железобетонные плиты, которые устанавливаются под наклоном 2–6 градусов в направлении слива воды. Сверху укладывается гидроизоляционный слой, в качестве которого может использоваться ПВХ мембрана или любой наплавляемый материал, например, стеклоизол.

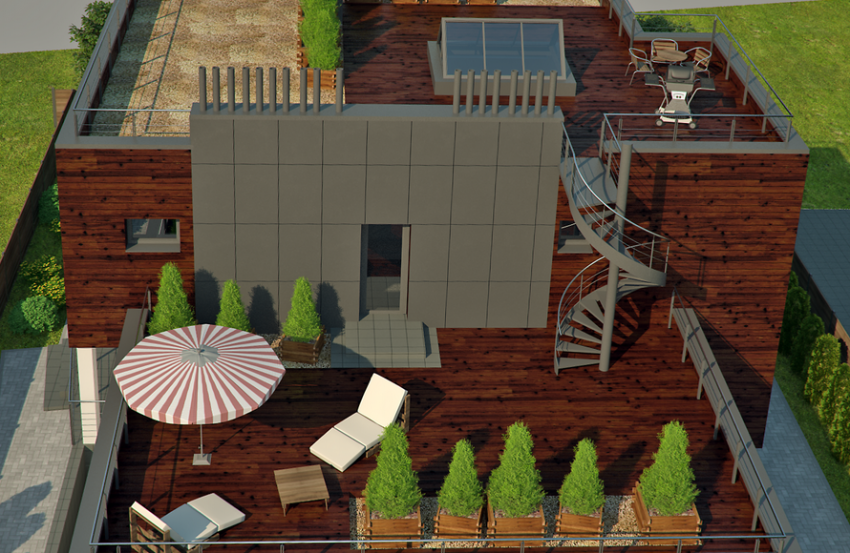

Чаще всего инверсионная кровля обустраивается на эксплуатируемых крышах с целью их функционального использования

В конструкцию обязательно должен быть включён утеплитель. Чаще всего выбирают пенопласт или экструдированный пенополистирол толщиной 30–120 мм. Эти материалы не впитывают влагу, а значит, не потеряют своих эксплуатационных свойств, даже если кровельное покрытие будет протекать. Это особенно актуально в областях с повышенным уровнем осадков. Помимо этого, инверсионная кровля подразумевает использование геотекстиля, который является промежуточным слоем между внешним покрытием и внутренними защитными слоями, а также дренажной прослойки, толщина которой должна быть не менее 5 см.

Гравийная подсыпка может одновременно являться частью финишного покрытия инверсионной эксплуатируемой кровли и служить дополнительным креплением нижележащих слоёв кровельного пирога

Достоинства и недостатки инверсионного устройства кровли

Инверсионная кровля имеет как преимущества, так и недостатки. Положительными качествами считаются:

многофункциональность — на такой крыше можно обустроить и сад, и спортивную площадку, и бассейн;

надёжность;

длительный срок эксплуатации, который достигает 60 лет;

повышенные теплоизоляционные свойства — перепады температур не портят эластичные материалы кровельного пирога.

При выборе инверсионной кровли рекомендуется взвесить и её негативные стороны, к которым относятся:

высокая стоимость работ и используемых материалов;

сложная технология обустройства, от которой ни в коем случае нельзя отклоняться;

низкая ремонтопригодность — при появлении протечек выявить причину можно только после вскрытия всей крыши.

Структура инверсионной кровли

Кровельный пирог при обустройстве инверсионной кровли выглядит следующим образом:

несущее основание;

уклонообразующий слой;

гидроизоляционный слой;

разделительный слой;

утеплитель;

дренажный слой;

балласт.

Инверсионный кровельный пирог подразумевает обратную укладку основных слоёв, в результате чего утеплитель оказывается практически не защищённым от воздействия влаги, а значит, требуется использование такого материала, который не подвержен деформации под воздействием влаги.

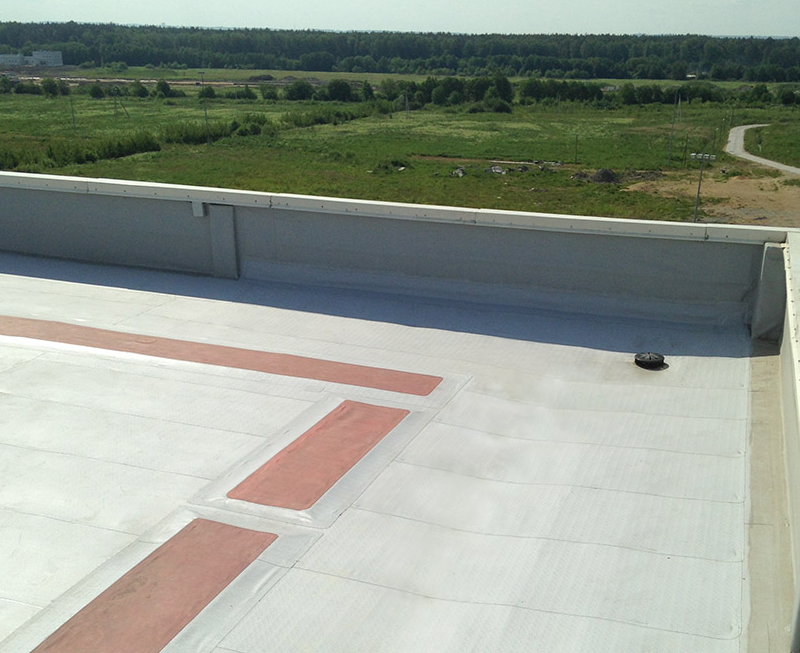

Инверсионная кровля характеризуется обратным расположением слоёв гидроизоляции и утепления

Оновные функциональные элементы инверсионной кровли формируются следующим образом:

Фильтрующий слой. Для этой цели чаще всего используется геотекстиль. Эта ткань отлично пропускает сквозь себя воду, однако задерживает любые твёрдые частицы, например, пыль, листья или мусор. Использование геотекстиля позволит значительно увеличить срок службы кровли, а также обеспечить ей нормальное функционирование. Материал обычно укладывается в один слой. Дополнительные слои используются в случае необходимости адаптации кровли под увеличенные нагрузки или под устройство зелёных насаждений.

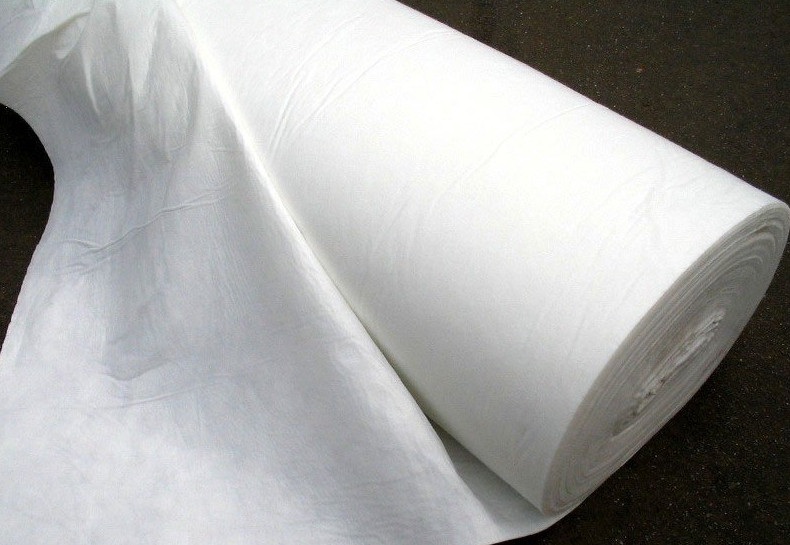

Геотекстиль пропускает воду и хорошо задерживает все твёрдые частицы

Дренажный слой. Основная цель его использования — отвод ливневых и талых вод, благодаря чему обеспечивается защита утеплителя от воздействия внешних факторов. Помимо этого, именно благодаря дренажному слою утеплитель будет оставаться на месте даже при сильном дожде и затоплении крыши. Толщина дренажного слоя зависит от типа крыши и варьируется в пределах от 30 до 50 мм. Для обустройства этого слоя кровельного пирога можно брать гравий (фракция 16–32), песок и щебень.

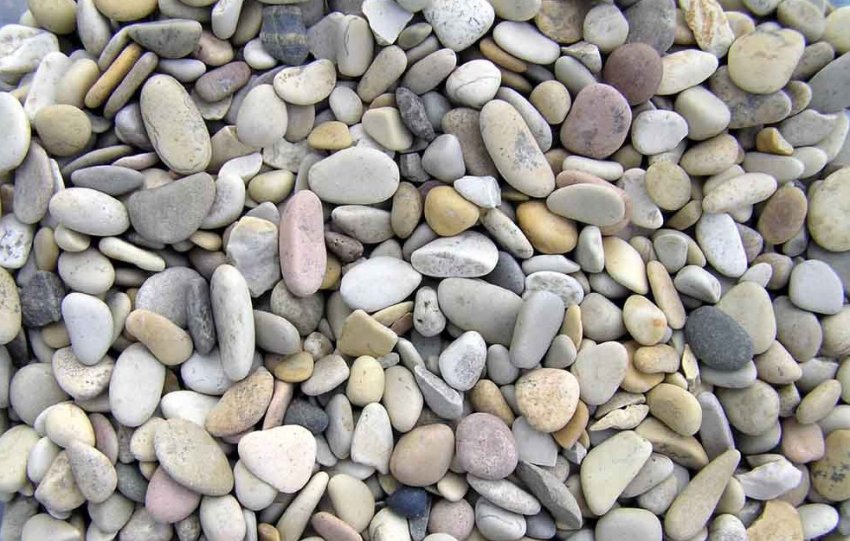

Гравий хорошо отводит воду, поэтому идеально подходит для обустройства дренажного слоя

Теплоизоляционный слой. Для утепления необходимо использовать материал, который не впитывает влагу, потому что в инверсионной кровле он укладывается поверх гидроизоляции, а не наоборот. Поэтому утеплитель должен сохранять свои эксплуатационные свойства даже при намокании. Отлично справляется с этими задачами экструдированный пенополистирол.

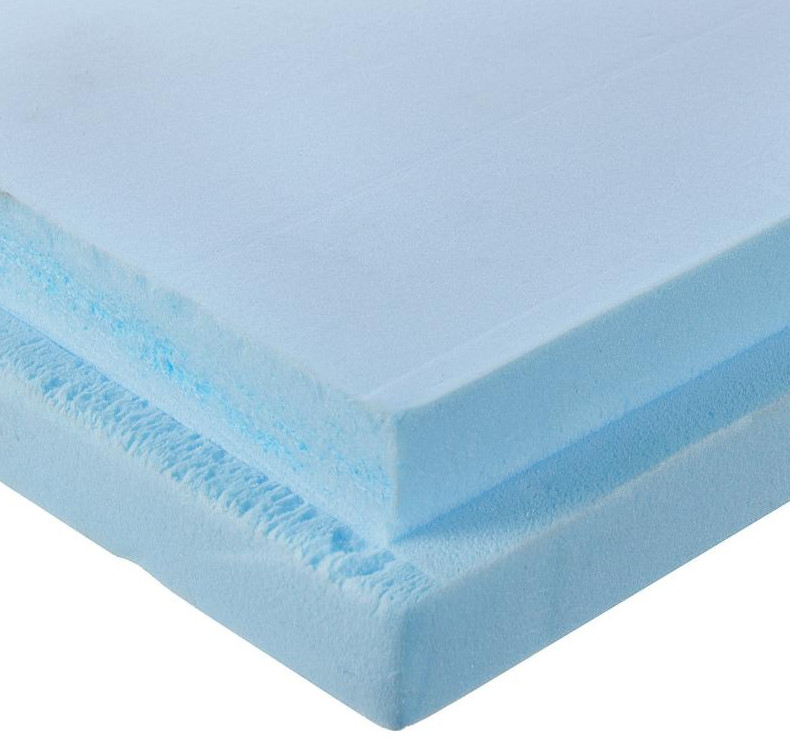

Экструдированный пенополистирол не теряет своих свойств при намокании, поэтому вполне может использоваться для устройства инверсионных кровель

Гидроизоляционный слой. Особенностью инверсионной кровли является то, что слой гидроизоляции находится под утеплителем. Поэтому для его устройства можно выбирать абсолютно любой материал. Отличными свойствами обладают рулонные покрытия на основе битума, например, рубероид или полимерная мембрана.

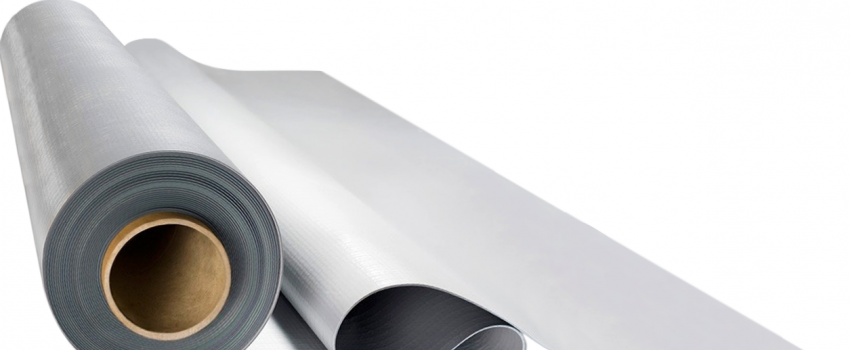

Полимерная мембрана сама по себе является прочной и эластичной, а в составе инверсионной кровли, где она будет находиться под дополнительной защитой слоя утеплителя, срок её службы будет практически бесконечным

Виды покрытий кровли инверсионного типа

В зависимости от используемого кровельного материала инверсионные кровли бывают:

С гравийной засыпкой. Этот материал отличается хорошей устойчивостью к физическим нагрузкам при условии соблюдения определённых правил. В первую очередь это касается толщины гравийного слоя. Он должен быть не менее 50 мм. Для засыпки подходит гравий фракции 25–32 мм. В остальном очерёдность обустройства кровельного пирога стандартная, то есть битумно-полимерная мембрана укладывается непосредственно на бетонное основание, после чего монтируется утеплитель, геотекстиль, а на него насыпается гравий.

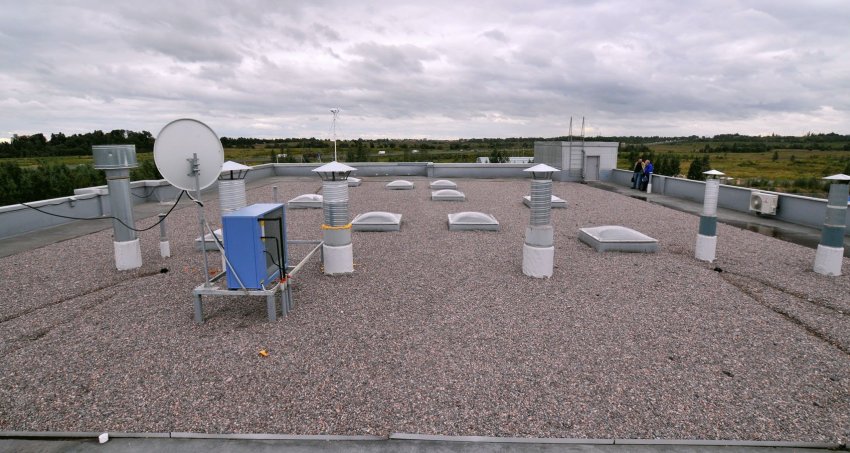

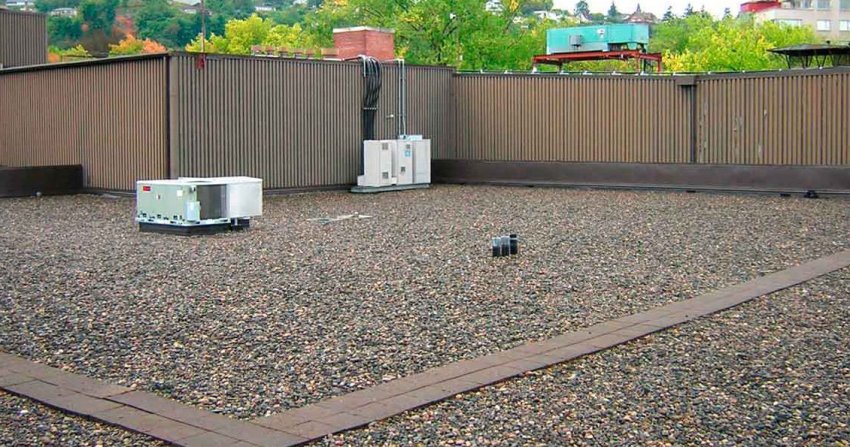

Покрытие из гравия одновременно выполняет функцию дренажа и балласта

Пешеходная. Для монтажа пешеходной плитки необходимо монтировать специальные пластиковые опоры, которые выходят непосредственно из гравийного слоя. В этом случае толщина слоя гравийной засыпки делается немного меньше — 30 мм. Можно использовать гравий фракции 5–15 мм.

Для пешеходной кровли используется тротуарная плитка, которая укладывается на регулируемые опоры, установленные на гравий

С озеленением. Особенность такой кровли заключается в возможности воздействия корней растений на слой гидроизоляции. Именно поэтому требуется обустройство дополнительных элементов, а именно двойного слоя геотекстиля, между которыми находится профилированная дренажная мембрана. Только после этого можно укладывать плодородную почву с растениями. Причём растения должны быть специально предназначенными для использования на крыше.

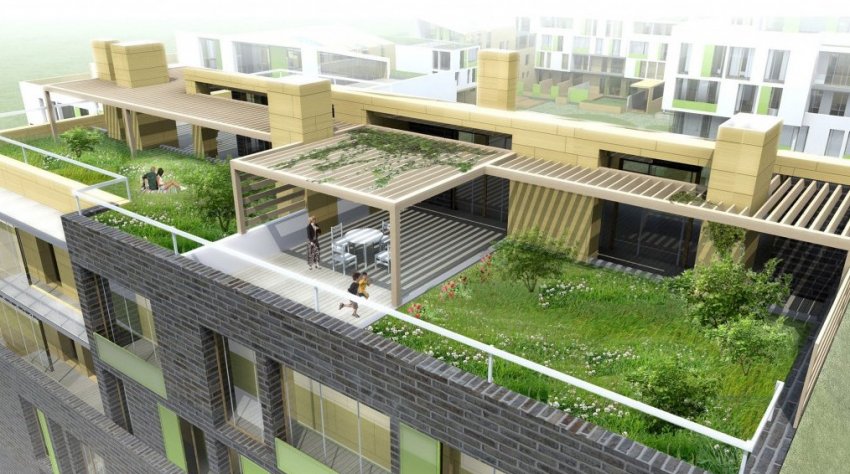

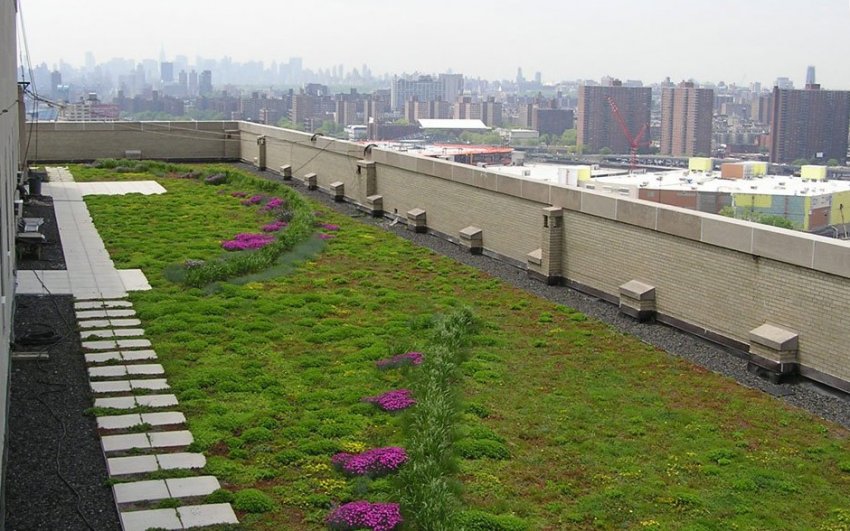

Инверсионная зелёная кровля требует устройства дополнительных дренажных слоёв из геотекстиля и профилированной мембраны

Для автопарковки. Такая кровля требует более прочного гидроизоляционного покрытия и толстого слоя утеплителя. Помимо этого, необходимо обустройство уклонообразующего слоя, для чего можно использовать керамзит. Утеплитель нужно дополнительно защитить плёнкой, строительным картоном или геотекстилем, поскольку при монтаже бетонной стяжки цемент может проникнуть в стыки сегментов утеплителя. В качестве кровельного покрытия используют распределительную армированную плиту из бетона и асфальтобетон, уложенный в два слоя.

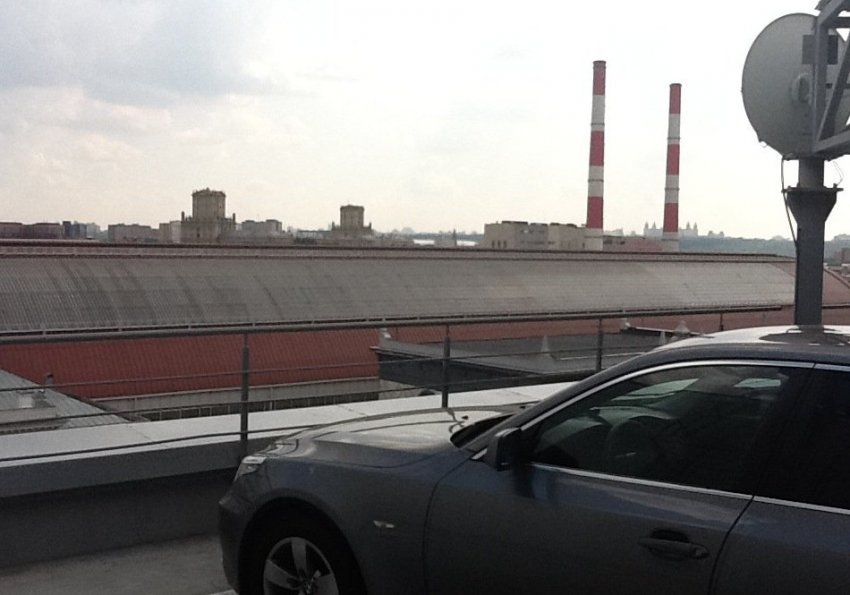

Для обустройства парковки на крыше в неё нужно закладывать более прочную гидроизоляцию и более толстый слой утеплителя

Есть и другие типы инверсионной кровли, от назначения которой напрямую зависит выбор материалов, а также толщина слоёв кровельного пирога. Существует также классификация кровель по степени нагрузки:

Кровля для незначительных нагрузок состоит только из гидроизоляционного материала и утеплителя. На поверхность укладывают облегчённое кровельное покрытие — рулонное или мягкое. Такая кровля чаще всего обустраивается на частных домах и небольших постройках, поскольку практически не нагружает крышу. Особых финансовых затрат не требует.

Кровля, предназначенная для средних нагрузок. Обустраивается в том случае, если на поверхность крыши действует нагрузка, которая превышает бытовую. В этом случае используются более прочные теплоизоляционные материалы, а в качестве покрытия обычно выбирается тротуарная плитка.

Кровля для высоких нагрузок необходима, если на крыше будет располагаться парковка или другая подобная конструкция. Характеризуется такая кровля наличием промежуточных укрепляющих материалов. Помимо этого, выбирается и более прочное кровельное покрытие, например, армированная железобетонная плита.

Видео: особенности зелёной кровли

Монтаж инверсионной кровли

Монтаж инверсионной кровли требует соблюдения специальной технологии. Сам процесс состоит из нескольких этапов:

Укладка основания, которым выступает железобетонная плита. В том случае если в качестве гидроизоляции выступает наплавляемый материал, поверхность плиты необходимо покрыть грунтовкой. Помимо этого, необходимо обязательно сформировать уклон, чтобы лишняя вода не скапливалась на крыше. Чаще всего для этого делают бетонную стяжку. Уклон должен быть в пределах 0,5–5 градусов.

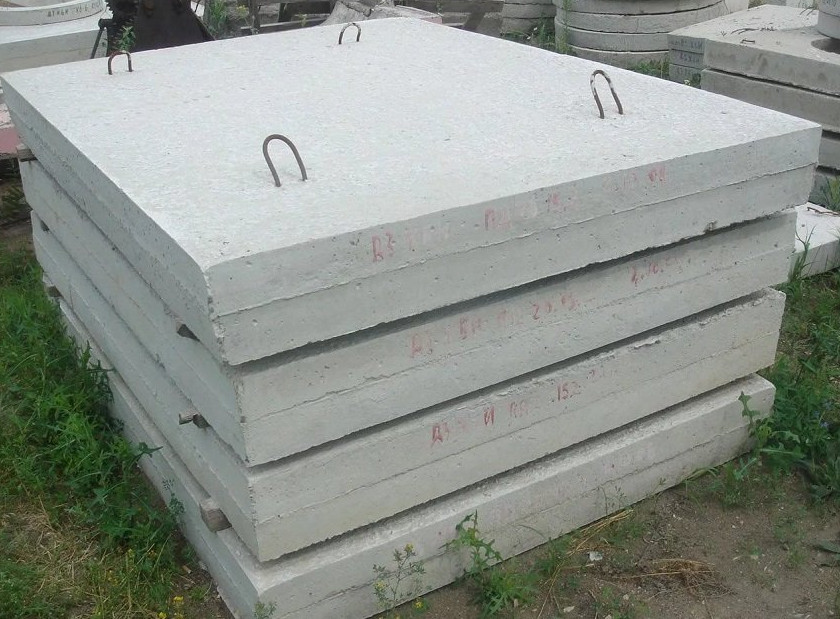

В качестве основания для инверсионной крыши используются железобетонные плиты

Монтаж гидроизоляции. Для инверсионной кровли можно использовать специальную мембрану или другой материал, который может укладываться на железобетонную плиту. Гидроизоляция обеспечит герметичность всей кровли. Способ укладки зависит от используемого материала. Например, если вы выбрали мембрану или рубероид, то их нужно монтировать внахлёст. Мембрана фиксируется горячим воздухом в два приёма (каждый стык проваривается внутренним и внешним швом), а в местах стыка с парапетом — механическим способом (точек крепления должно быть не менее четырёх). Современные рулонные материалы наплавляются с помощью газовой горелки. Помните, что предварительно нужно тщательно очистить поверхность основания от мусора, чтобы обеспечить хорошее сцепление гидроизоляции с поверхностью. В некоторых случаях потребуется обустройство двухслойной гидроизоляции. При этом первый ряд покрытия выполняют из битумного ковра, который укладывается свободно, а второй — из битумно-полимерного материала, который наплавляется сверху.

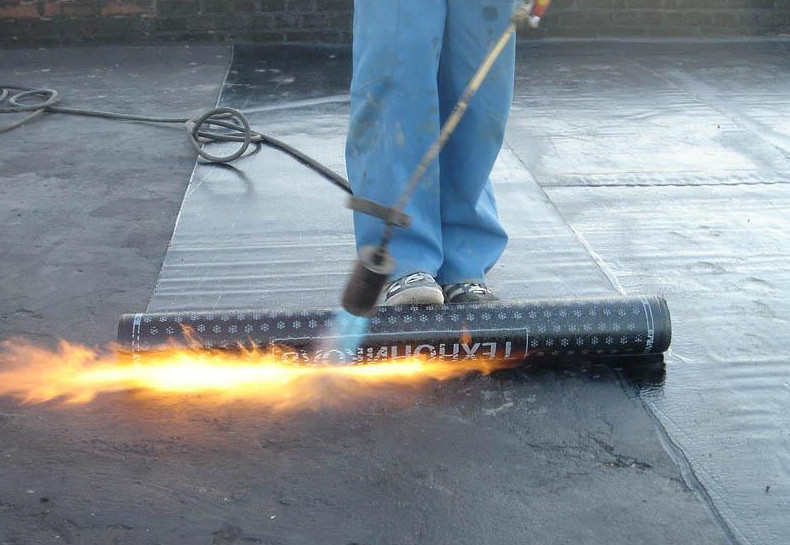

Битумные и битумно-полимерные гидроизоляционные материалы фиксируются на кровле методом наплавления

Укладка утеплителя. Способ монтажа зависит от типа используемого материала:
- для пенопласта можно использовать специальный клей. Чаще всего это горячий битум. Допускается укладка и без использования фиксирующей смеси с механическим креплением при помощи специальных дюбель-гвоздей с широкими шляпками. Слои пенопласта нужно укладывать в шахматном порядке, чтобы предупредить появление мостиков холода;
- при использовании минеральной ваты потребуется обустройство обрешётки. Для этого на слой гидроизоляции монтируются деревянные рейки в горизонтальном и вертикальном направлении. В пространство между ними и укладывается минеральная вата. Утеплитель нужно заранее нарезать на куски, которые будут на 3–5 см больше с каждой стороны, чем размеры ячейки. Это позволит материалу плотно заполнить пространство обрешётки.

Монтаж поддерживающего материала. Чаще всего с этой целью берётся геотекстиль. Это промежуточный слой между внутренней частью кровли и её поверхностью. Геотекстиль укладывают полосами с нахлёстом не менее 5 см по боковым кромкам и 10 см по торцевым. При этом полосы материала необходимо сварить между собой горячим воздухом, чтобы волокна геотекстиля могли надёжно зафиксироваться, а сам материал не повредился из-за механического воздействия саморезов или скоб.

Обустройство кровельного покрытия. Тип материала зависит от назначения кровли. Это могут быть наплавляемые покрытия, тротуарная плитка или щебень. Если вы решили в качестве балласта выбрать гравий или щебень, то его предварительно нужно промыть. Можно использовать материал фракции 20–40 мм, при этом толщина слоя должна составлять не менее 5 см. При обустройстве кровли для инверсионной крыши, предназначенной для средней нагрузки, потребуется укладка тротуарной плитки. Однако для этого требуется использование более прочных гидро- и теплоизоляционных материалов, а также гравийно-песчаная подушка. Для крепления плитки никаких фиксирующих смесей использовать не нужно. Её просто укладывают на слой подсыпки и забивают молотком с резиновой насадкой. Щели между плитками можно засыпать песком.

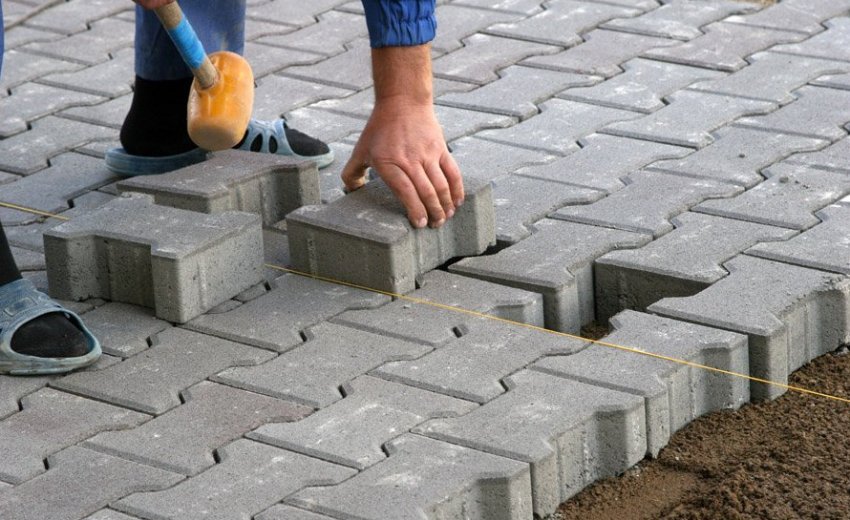

Тротуарную плитку укладывают непосредственно на песчано-гравийную подсыпку и выравнивают резиновым молотком

При обустройстве инверсионной кровли поверх гравийного покрытия можно монтировать любой другой кровельный материал. Например, можно сделать бетонную стяжку, которую покрыть специальным резиновым материалом для обустройства спортивной площадки.

При обустройстве инверсионной кровли, предназначенной для высоких нагрузок, слой геотекстиля должен укладываться не только на утеплитель, но и на основание и гидроизоляцию. Это позволит увеличить прочность и надёжность кровли.

Видео: монтаж инверсионной кровли

Особенности эксплуатации инверсионной кровли

Инверсионная кровля хоть и сложна в монтаже, но довольная проста в эксплуатации. Есть лишь несколько обязательных мероприятий, которые потребуется регулярно выполнять:

проводить осмотр крыши на предмет наличия трещин и вздутия;

в зимнее время убирать снег с крыши, поскольку повышенная нагрузка на инверсионную кровлю недопустима;

при обустройстве зелёной крыши тщательный ухаживать за растениями и проверять, не нарушили ли их корни гидроизоляционный слой.

Особое внимание нужно уделить уходу за дренажной системой, поскольку от этого зависит срок эксплуатации инверсионной кровли. Если дренажная система не будет справляться со своими функциями, то влага будет задерживаться на крыше и постепенно разрушать её. Уход подразумевает:

Механическую прочистку. Способ прочистки зависит от типа дренажной системы. Если она поверхностная, то можно сделать это вручную с использованием, например, щётки. Если же дренажная система внутренняя, то необходимо применять пневматические установки. Такие мероприятия лучше поручить специалистам, поскольку могут потребоваться земляные работы. Периодичность механической чистки инверсионной кровли — 1 раз в 3–4 года.

Промывку. Делают её в каждой секции отдельно. Для промывки понадобится шланг и насос. Глобальную чистку делают довольно редко, всего раз в 10–15 лет. Для её проведения нужно открыть отверстия с каждой стороны системы. Во время промывки системы насос нужно подключать поочерёдно то к одному, то к другому концу дренажной трубы. Он пропустит через систему чистую воду под давлением, которая унесёт с собой весь мусор. Дополнительно через систему можно пропустить сжатый воздух, в результате чего при прохождении через трубы вместе с водой мусор и твёрдые частицы раздробятся и выйдут наружу.

Удаление ила из траншей. Такую проблему легче предотвратить, чем исправить. Для этого ещё на этапе монтажа на дно траншей нужно проложить геоткань. Если всё же ил образовался, удалить его можно, сняв верхний слой почвы и засыпав дно щебнем с селитрой. После этого поверхность траншеи нужно тщательно полить водой.

Ремонт инверсионной кровли

Инверсионная кровля рассчитана на длительный срок эксплуатации, поэтому ремонт может потребоваться лишь в результате неправильного её монтажа.

Если инверсионная крыша сделана с соблюдением требований технологии, она будет бесперебойно служить в течение всего отведённого срока, а ремонт в таком случае не потребуется

Основная проблема — нарушение герметичности. Из-за этого внутрь кровельного пирога проникает влага, также могут образовываться трещины и вздутия на поверхности. Для устранения этой проблемы требуется демонтаж части покрытия, после чего проводится его замена. Демонтаж проводится следующим образом:

Отключаются все инженерные коммуникации, в частности, система подогрева.

Последовательно разбираются все необходимые слои кровельного пирога.

После проведённого демонтажа и ремонта повреждённых участков все разобранные слои необходимо восстановить. Небольшие дефекты устраняются накладыванием заплат. Для ремонта гидроизоляционного слоя необходимо использовать битумную мастику. Сверху можно уложить недостающий утеплитель, тщательно заделав при этом стыки.

При проведении и капитального, и локального ремонта рекомендуется проверить несущие конструкции на целостность. Это позволит предупредить непредвиденные последствия от повышенной нагрузки в процессе эксплуатации.

Отзывы строителей и специалистов об инверсионной кровле

В инверсионной кровле утеплитель постоянно находится в незащищенном от воды положении,ведь гидроизоляция ниже утеплителя,поэтому применяется утеплитель типа экструзионного пенополистирола.Да,у нас боятся применять инверсионную кровлю — непривычно,а главное — дорого из-за утеплителя.А «у них» там считают (вроде,по слухам) эксплутационные затраты,да и страховка,наверное,разная,зависящая от качества кровли. Место протечки при инверсионной кровле более локализовано,т.к при обычной вода по утеплителю может уходить дальше от дырочки.

https://forum.dwg.ru/showthread.php?t=3995

Эксплуатируемая инверсионная кровля в Москве, сделанная немногим менее 10 лет назад, пока не протекла, не промерзла и не дает никаких поводов для тревоги (те, что «моложе» — аналогично). Я бы сказал, что для эксплуатируемой кровли однозначно лучше инверсионная (одновременно с упомянутой была сделана на другом объекте традиционная эксплуатируемая кровля, тогда утеплители для инверсионной были о-очень дороги, так вот ее уже четыре раза латать пришлось). А для обычной кровли — для каждого конкретного случая могут быть свои приоритеты (цена, вес конструкции, климатическая зона, необходимость большого или малого уклона, квалификация строителей, степень распальцованности заказчика и т.п.). По моему ощущению, для неэксплуатируемой кровли возможно и то, и другое.

Андрей С.

https://forum.dwg.ru/showthread.php?t=3995

Легко. Просто у самостроевцев принято делать скатную. У плоской крыши есть несколько недостатков существенных. Если делать простую рулонную по утеплителю — 100% постоянный ремонт кровельного ковра + влажный утеплитель. Выход — флюгарки (аэраторы). Инверсионная кровля на любителя. Это та крыша, про которую сказал Потёмкин Владимир. Хотя вариант неплохой. В инверсионной кровле большой вопрос вызывает сама конструкция. Проблема рулонных кровель в том, что воздух зимой, поднимаясь из теплого помещения «упирается» в рулонный ковер. Отсюда влажный утеплитель и, как следствие, вздутия, трещины, разрывы рулонного ковра. Наблюдаю такое постоянно. Возможно в инверсионных кровлях этот вопрос снят. Статистики наблюдений за инверсионными кровлями у меня нет. У нас они стали применяться недавно. ИМХО, но лучшая кровля — это кровля, которая дышит. Т.е. воздух из помещения свободно проходит через кровлю, утеплитель и испаряется. Сама гидроизоляция выше. Можно попробовать на плоской крыше выполнить утеплитель-стяжку из монолитного полистиролбетона, с прорезями между бетоном и кровельным ковром для выхода воздуха. Еще один немаловажный минус при устройстве плоской кровли — водосборные воронки. Постоянный косяк с их устройством. В местах устройства водосборных воронок в 90% случаев на элементах покрытия — следы протечек. Это я к тому, что нанять таджикстрой можно, но не нужно.

Сергей Бер

http://www.e1.ru/talk/forum/read.php?f=120&t=376886

Инверсионные предполагают большой вес, ведь утеплитель надо прижимать, да и есть уже утеплитель между балками

Kess

http://www.mastergrad.com/forums/t57123-ploskaya-ekspluatiruemaya-krovlya-pomogite-mastera/

Инверсионная кровля, при загрузке утеплителя балластом, не дает воде быстро уйти в воронку. При холодных затяжных дождях на мембране снизу образуется конденсат. Особенно если внизу влажное помещение. Ведь пароизоляции то нет. Геотекстиль очень хорошо впитывает воду. Когда воды становится слишком много, она довольно большими объемами стекает в помещение. Решение — сделайте пароизоляцию, если это возможно, или закатайте вторым слоем. Тогда существующий слой будет пароизоляцией

Schwartz_bublik

https://www.forumhouse.ru/threads/365154/

Инверсионная кровля отлично справляется с поставленной задачей и противостоит повышенным внешним физическим нагрузкам. Однако это возможно только при условии использования качественных материалов и точного соблюдения технологии монтажа.
