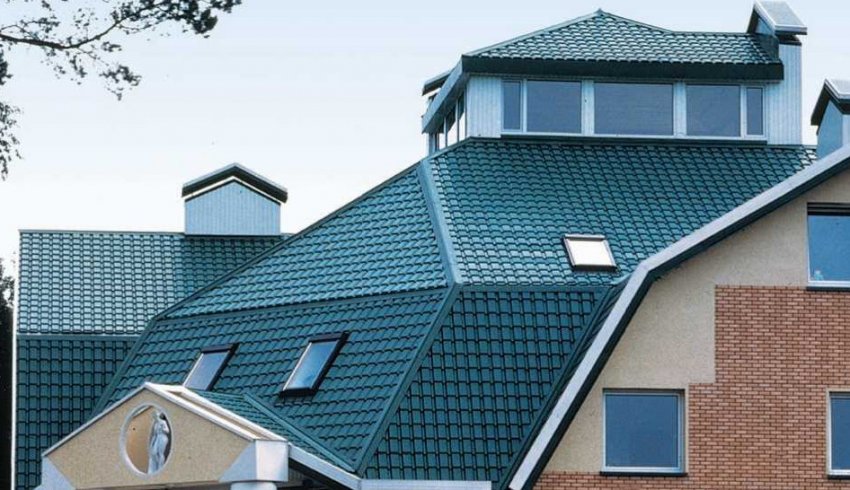

Металлочерепица — прочный материал, который выглядит очень привлекательно и не требует значительных финансовых затрат при использовании. Монтаж этого кровельного покрытия можно провести самостоятельно, но при этом требуется тщательное соблюдение технологии укладки и использование только качественных материалов.
#i-9
#i-16
Как покрыть крышу металлочерепицей своими руками
Все работы по устройству крыши из металлочерепицы нужно выполнять с максимальным вниманием и с полным соблюдением технологии. В первую очередь это касается тех этапов монтажа, качество которых без вскрытия уложенных покрытий проверить вам не удастся — закладки утеплителя, который должен монтироваться без зазоров, и гидроизоляционного материала (особенно мест примыканий).
Помните, что все негативные последствия могут сразу и не проявиться. О нарушениях в технологии монтажа кровельного пирога вы можете узнать уже в процессе эксплуатации крыши по наличию протечек.
Металлочерепица очень красиво выглядит и надёжно защищает крышу, но при её укладке требуется строгое соблюдение технологии для всех слоёв кровельного пирога
Необходимые инструменты
Чаще всего металлочерепица монтируется на двускатную крышу. Для этого нужно подготовить:
- ножовку и ножницы для резки металла;
- электрическую дрель;
- электрическую пилу с твердосплавными зубцами;
- кровельные саморезы;
- шуруповёрт.
Использовать болгарку для работы с металлочерепицей категорически запрещено. Это связано с нагреванием материала, в результате чего защитный слой будет разрушаться или покрытие кровли перестанет выполнять свои функции.
Подготовка крыши под металлочерепицу
Перед укладкой металлочерепицы следует смонтировать все остальные слои кровельного пирога. В случае обустройства холодной кровли это обрешётка и гидроизоляция. Эти элементы защищают конструкцию кровли от попадания внутрь влаги, которая способна губительно воздействовать на все деревянные части крыши. Монтаж гидроизоляции необходимо проводить в следующей последовательности:
- Разложить подкровельный материал на стропилах. Укладывать его нужно горизонтально. Работу начинают снизу, постепенно двигаясь вверх. Материал укладывают с нахлёстом минимум в 15 см. Полотна не должны быть сильно натянуты, допускается провис в 2–4 см.

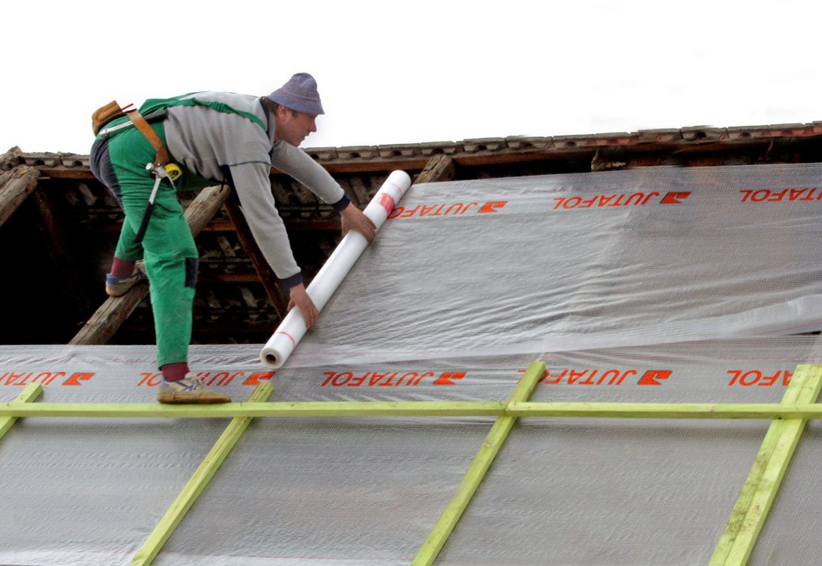

Плёнка гидроизоляции укладывается параллельно карнизному скату с нахлёстом между полотнами не менее 15 см

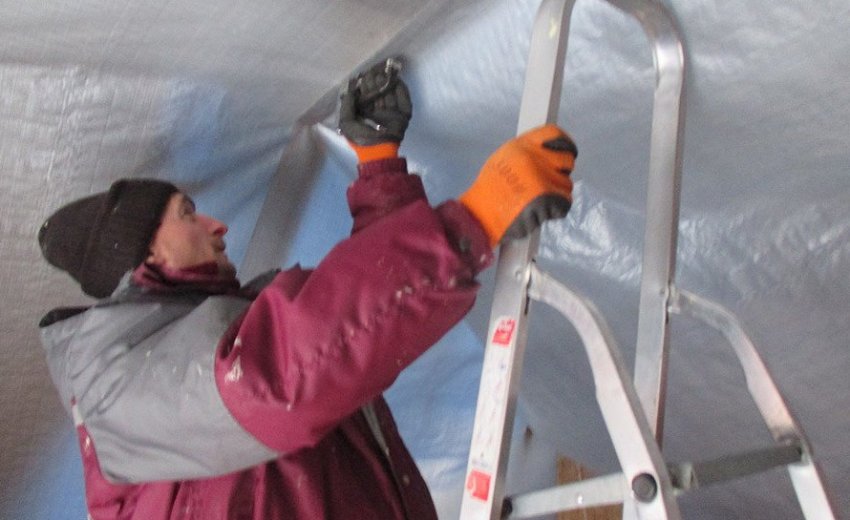

- Крепить материал проще всего степлером. Места стыков можно дополнительно загерметизировать специальной соединительной лентой.
- Зафиксировать плёнку брусками сечением 50х50 мм, прибитыми вдоль стропил. Эти бруски называются контробрешёткой и служат для создания вентиляционного зазора между гидроизоляцией и кровельным покрытием.

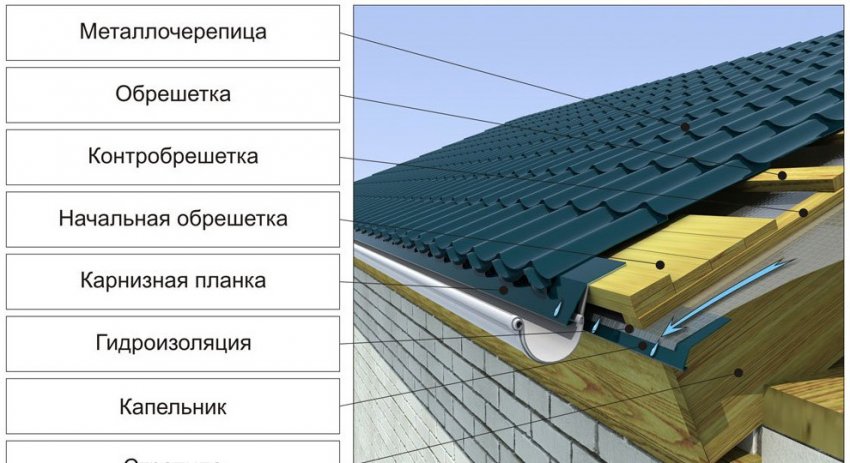

Если вы планируете обустроить тёплую кровлю, монтируется классическая конструкция кровельного пирога, которая помимо прочих включает в себя слои тепло- и пароизоляции. При использовании диффузной плёнки вентиляционный зазор можно не устраивать, во всех остальных случаях необходимо позаботиться о наличии зазора в 5 см между плёнкой гидроизоляции и кровельным покрытием.
![](/uploads/posts/2017-12/pravila-obustrojstva-krovli-iz-metallocherepicy-svoimi-rukami-stroitelstvo-i-remont-4.png)
В конструкции тёплой кровли обязательно предусматривается вентиляционный зазор между гидроизоляцией и финишным покрытием, который способствует своевременному удалению конденсата с нижней поверхности металлочерепицы
Видео: пирог утепления крыши — как правильно
Монтаж обрешётки
Металлочерепица должна монтироваться на обрешётку, которую нужно правильно обустроить. Требуется заранее подготовить необходимое количество досок сечением 100*25 мм и несколько досок шириной на 15 см больше — с тем расчётом, чтобы их хватило для устройства карнизной планки на всю длину скатов. Обрешётка крепится к брускам контробрешётки в следующей последовательности:
- Первой монтируется самая широкая доска. Она является карнизной планкой для металлочерепицы.
- Далее крепятся другие доски обрешётки. Шаг между ними должен выбираться в зависимости от поперечного шага профиля металлочерепицы. Стандартными считаются значения в 35 или 40 см. Расстояние между карнизной планкой и следующей доской должно быть на 5 см меньше выбранного шага. Фиксировать планки обрешётки можно гвоздями или саморезами.
Конструкцию обрешётки рекомендуется усилить у дымохода, конька и в ендовах. В этих местах нужно делать сплошной настил.
Перед использованием деревянных деталей их нужно тщательно просушить и обработать специальными антисептическими средствами, которые предупреждают гниение.
Видео: шаблон для монтажа обрешётки под металлочерепицу
Монтаж металлочерепицы: пошаговая инструкция
К самой последней доске каркаса нужно закрепить все карнизные планки. Только после этого можно переходить к монтажу непосредственно металлочерепицы. Делать это нужно согласно следующей инструкции:
- Начинать работы нужно нижнего угла. Первый лист фиксируют одним саморезом.

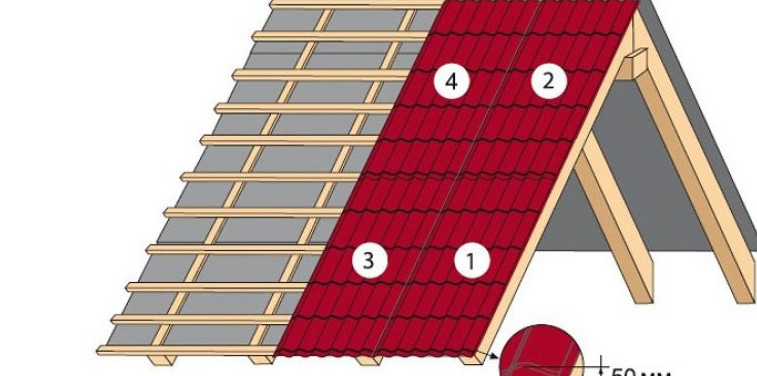

Первым укладывается самый нижний лист, расположенный на одном из фронтонных скатов
- Листы нужно укладывать с нахлёстом в одну волну, причём их нижние края должны образовывать прямую линию. Стык необходимо фиксировать по верхней кромке. Следите, чтобы саморезы не попадали мимо досок обрешётки. Если листы были уложены неровно, то верхний лист нужно немного приподнять и отрегулировать положение.

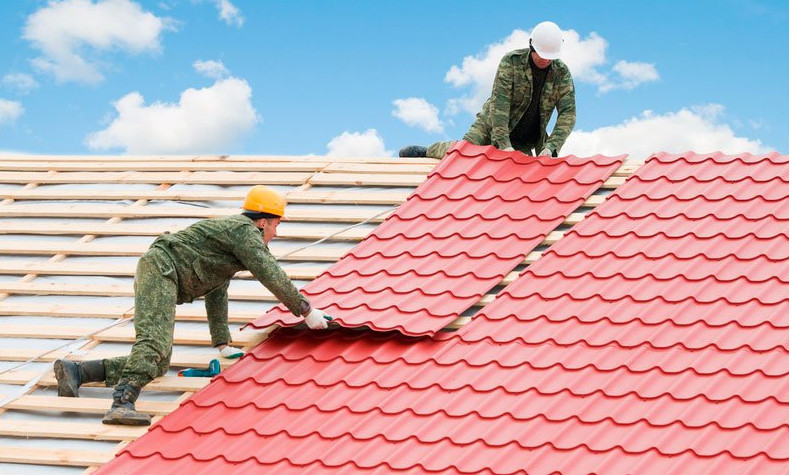

Листы металлочерепицы укладываются с горизонтальным нахлёстом в одну волну
- При обустройстве шатровой крыши листы нужно укладывать сверху, двигаясь сразу в двух направлениях.
- Нижний край металлочерепицы должен свисать с карниза на 5 см.
Металлочерепица располагается на обрешётке и укладывается с небольшим свесом относительно карниза, чтобы потоки воды, стекающие с крыши, попадали точно в водосточные желоба
- Фиксировать листы черепицы можно лишь после того, как они все будут уложены.
Видео: правильный стык листов металлочерепицы
Особенности монтажа различных элементов крыши из металлочерепицы
Рассмотрим особенности монтажа некоторых элементов крыши, покрытой металлочерепицей.
Монтаж конька на металлочерепицу
Конёк крыши обеспечивает вентиляцию подкровельного пространства. Есть несколько типов конькового элемента, которые могут использоваться для крыши из металлочерепицы:
- полукруглый;
- врезной;
- Т-образный;
- У-образный;
- декоративный;
- доборная планка.
Цвет конька нужно подбирать к цвету самой металлочерепицы, ассортимент позволяет сделать это без особых проблем.
![](/uploads/posts/2017-12/pravila-obustrojstva-krovli-iz-metallocherepicy-svoimi-rukami-stroitelstvo-i-remont-8.jpg)
Коньковая планка укладывается на заранее подготовленный настил обрешётки и прикручивается к нему через специальную уплотнительную ленту
Для установки этого доборного элемента понадобятся:
- ножницы для металла;
- пила с мелкими зубьями;
- лобзик, желательно электрический;
- дисковая пила;
- держатель для громоотвода (если он будет устанавливаться);
- уплотнитель (может быть саморасширяющимся из пенополиуретана с акриловой пропиткой, профильным из вспененного полиэтилена или универсальным);
- герметик.
Монтаж конька на крышу из металлочерепицы выполняется в следующей последовательности:
- Проверить ровность оси конька — места соприкосновения скатов крыши в верхней их части. Допускается наличие кривизны не более 2 см. Более серьёзные искривления обязательно нужно исправить.
- Уложить в коньковые пазы уплотнитель для защиты места крепления конька от воды и снега. Делать это нужно предельно аккуратно, поскольку есть большой риск нарушить вентиляцию подкровельного пространства.

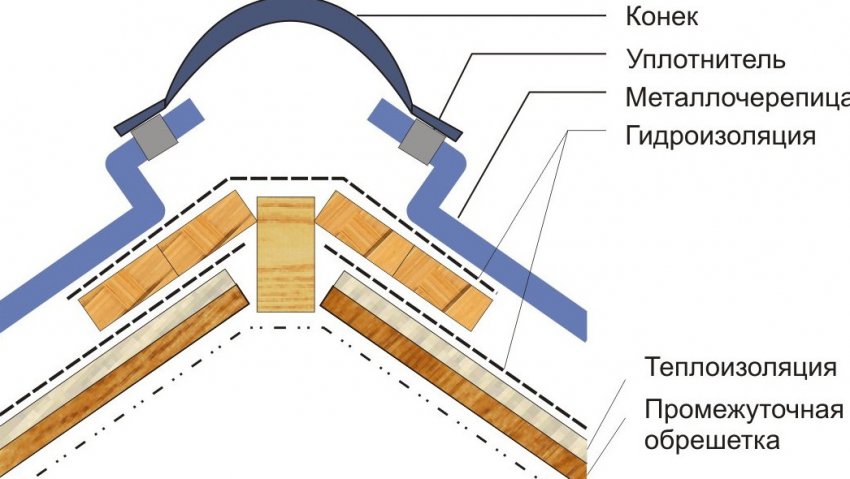

Под коньковую планку нужно уложить уплотнитель так, чтобы он мог пропускать воздух, необходимый для вентиляции подкровельного пространства, но служил надёжной защитой от снега и дождя
- Поднять конёк на крышу. На этом этапе лучше привлечь помощника, потому что самостоятельно сделать у вас это вряд ли получится.
- Уложить конёк на внешнюю кромку крыши. Следите за тем, чтобы конёк был уложен максимально ровно относительно края металлочерепицы. Наличие вертикальных зазоров недопустимо. Также не допускайте перекоса конструкции.

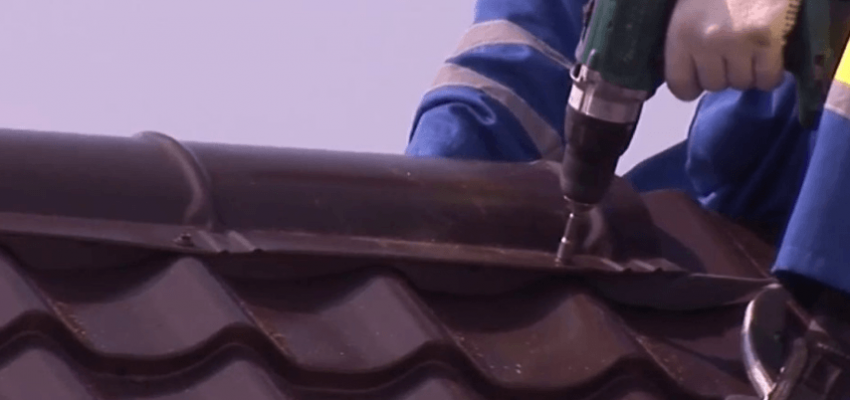

Крепить планку конька можно только после её полного выравнивания относительно края кровельного покрытия
- Закрепить конёк саморезами. Делать это нужно по внешнему краю.
- Натянуть шнур, по которому далее выровнять внутренние углы конька. После этого конструкцию можно окончательно зафиксировать.
Если конёк состоит из нескольких планок, то их нужно укладывать с нахлёстом 10–15 см.
Для монтажа не рекомендуется использовать конёк без отбортовки, поскольку он не обладает необходимым уровнем жёсткости и эстетичности.
Видео: укладка конька на металлочерепицу
Проход трубы через крышу
Место расположения трубы на крыше из металлочерепицы рекомендуется определить ещё на этапе проектирования. Есть некоторые правила, которые необходимо соблюдать при установке дымохода. Нельзя выводить трубу:
- через ендовы, поскольку в этом месте не получится обеспечить полную герметичность примыкания трубы к поверхности металлочерепицы;
- вблизи мансардных окон, поскольку есть вероятность попадания дыма через них в дом.
Проход трубы кирпичного дымохода через металлочерепицу герметизируется с помощью металлического фартука
Оптимальным местом расположения дымохода можно считать часть ската вблизи конька. На это есть несколько причин:
- зимой тут скапливается наименьшее количество снега, а значит, нагрузка на трубу будет минимальной;
- надкровельная часть трубы будет иметь наименьшую высоту, благодаря чему ветер и другие атмосферные явления не будут оказывать влияние на процесс вывода продуктов горения;
- большая часть дымохода останется внутри строения, а значит, вероятность образования конденсата на его внутренней поверхности будет сведена к минимуму.
В случае обустройства утеплённой кровли в месте прохода дымовой трубы существует риск возникновения пожара. Поэтому очень важно, чтобы элементы конструкции, выполненные из горючих материалов, располагались не ближе 13 см от поверхности трубы. При использовании керамического дымохода это значение рекомендуется увеличить до 25 см.
Выполнять монтаж прохода трубы через кровлю необходимо в следующей последовательности:
- Смонтировать внутренний фартук. В отмеченных местах трубы необходимо проделать штробы под крепление фартука глубиной минимум 1,5 см.
- Промыть кирпичную поверхность водой и дать ей тщательно просохнуть.
- Смонтировать планки фартука. Сначала укладывается нижняя, затем боковые, а в конце — верхняя планка. Укладывать их нужно с нахлёстом, который должен составлять 15 см.

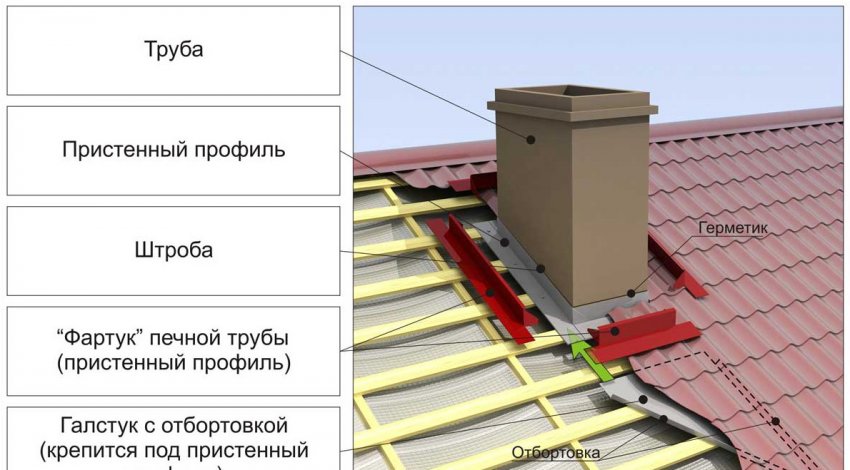

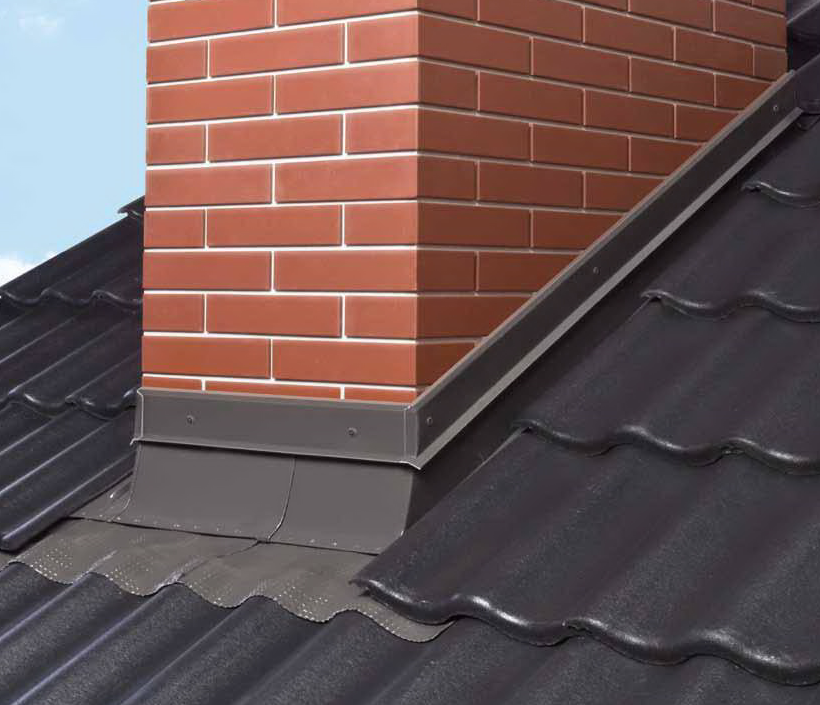

Планки внутреннего фартука (пристенного профиля) устанавливаются в подготовленные штробы и крепятся саморезами
- Края планок вставить в подготовленные штробы. Места примыкания заделать герметиком. Планки к трубе рекомендуется крепить саморезами.
- Под фартук необходимо установить так называемый галстук. Это металлический лист с отбортовкой, по которому лишняя вода будет стекать в направлении ендовы или карнизного свеса. Этим вы гарантируете отсутствие протечек в месте примыкания металлочерепицы к трубе.
- Теперь можно укладывать металлочерепицу далее по поверхности крыши.
- После обустраивается верхний фартук, который выполняет исключительно декоративную функцию. Делать это нужно так же, как и при установке внутренней отбортовки, однако края планок надо крепить непосредственно к дымоходу (без устройства штроб).

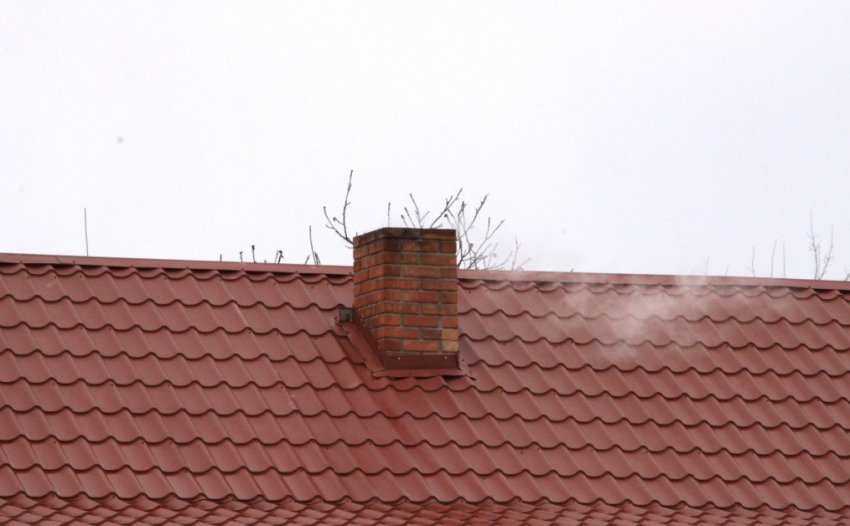

Верхний фартук дымохода закрывает место соединения трубы и металлочерепицы и является чисто декоративным элементом
При монтаже трубы круглого сечения процесс обустройства места примыкания немного отличается. Для этого можно использовать кровельную проходку из силикона или резины. За счёт эластичности материала её основание в точности принимает форму кровельного покрытия и обепечивает надёжную герметизацию места стыка.

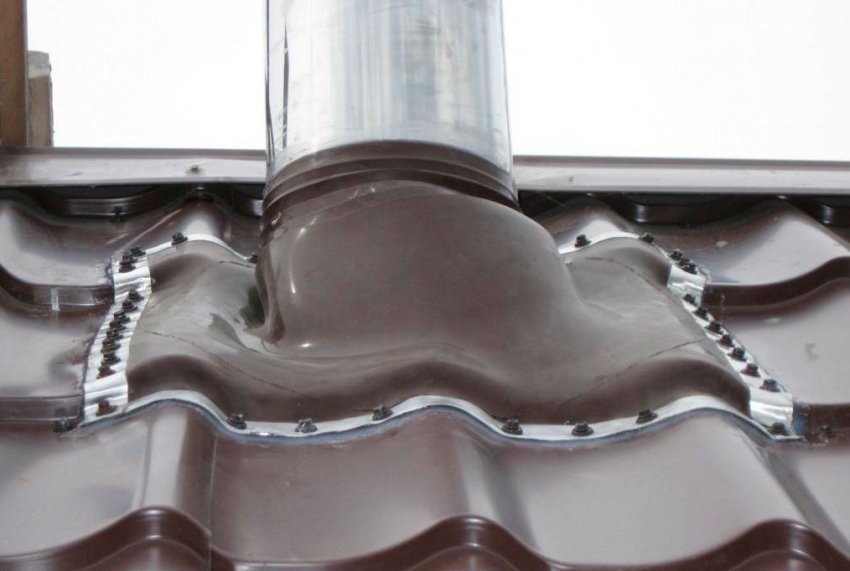

Кровельная проходка «Мастер Флэш» выполняется из эластичной резины или из термостойкого силикона, поэтому она может точно принимать необходимую форму
Видео: монтируем Master Flash на металлочерепицу
Особенности утепления кровли из металлочерепицы
Утепление кровли подразумевает под собой укладку специального материала с небольшой теплопроводностью. На крышу из металлочерепицы рекомендуется устанавливать дышащие материалы, которые чаще всего имеют волокнистую структуру. Их выбирают за хорошие тепло- и звукоизоляционные свойства, а также за абсолютную негорючесть. Особенно это важно в том случае, когда в доме будет обустроена печь, а значит, придётся выводить наружу дымоход. Для утепления кровли из металлочерепицы можно использовать:
- минеральную вату. Это самый популярный материал для утепления кровли, он поставляется в рулонах или плитах. Работать с минватой нужно в специальной одежде и в очках, потому что она выделяет мелкие частички пыли, которые раздражают кожу, а при попадании внутрь организма могут вызвать серьёзные заболевания;

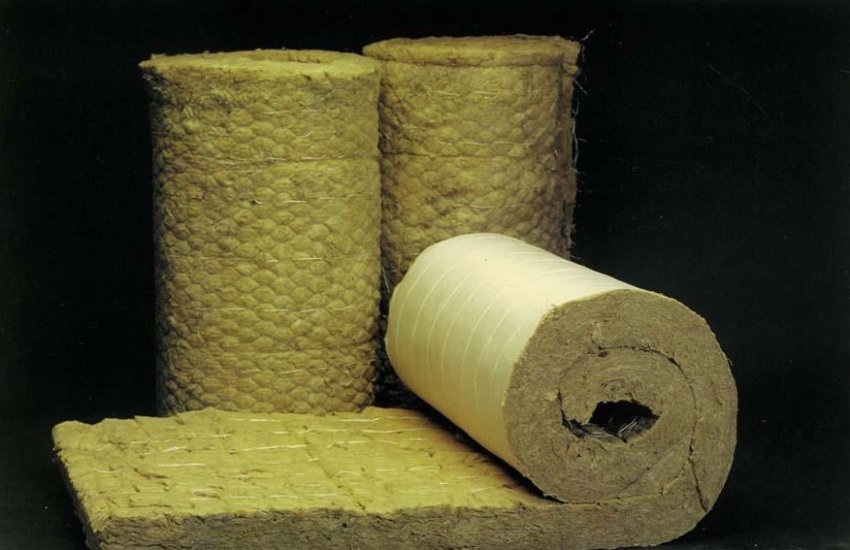

Минеральная вата является популярным утеплителем и отличается абсолютной негорючестью и хорошими теплоизолирующими свойствами
- стекловолокно. Материал, похожий на минеральную вату, но ещё более опасный при контакте, т. к. в составе пылинок, которые выделяются в воздух, содержатся мельчайшие частички стекла;
- базальтовую вату. В основе этого утеплителя находится то же стекловолокно, но к нему добавлены специальные компоненты, которые улучшают теплоизолирующие свойства и увеличивают стойкость материала к намоканию;
- пенопласт. Простой и недорогой материал, который хорошо держит тепло, но является горючим, поэтому использовать его рядом с дымоходом нельзя;
- пенополиуретан. Он может выпускаться в твёрдом и жидком состоянии. Твёрдый пенополиуретан — это плитный материал, который укладывается так же, как пенопласт или минеральная вата. Жидкий утеплительный материал состоит из двух компонентов, которые перед использованием смешиваются, а получившийся состав наносится методом распыления.
Толщина слоя утепления под металлочерепицей должна составлять 15–20 см, тогда он будет надёжно защищать внутреннее пространство от теплопотерь и от шума падающей воды. При выборе утеплителя стоит обращать внимание на:
- сорбционную влажность, которая является показателем водоотталкивающих свойств материала — она должна быть минимальной;
- водопоглощающие свойства. Даже если вы будете монтировать пароизоляционный слой, гарантировать полную защиту утеплителя от попадания влаги невозможно, поэтому этот показатель должен быть максимально низким;
- паропроницаемость — способность материала пропускать через себя водяной пар и выводить его наружу.
Рекомендуется выбирать утеплитель в матах, так его легче укладывать в пространство между стропилами. При этом размеры матов должны быть на 2–3 см больше, чем расстояние между стропилами. Это позволит избежать появления мостиков холода.
При утеплении крыши из металлочерепицы следует придерживаться определённых правил:
- проводить утепление лучше ещё на этапе возведения крыши;
- утеплитель должен быть обязательно защищён как со стороны жилых помещений пароизоляционной плёнкой, так и со стороны кровельного материала гидроизоляцией;
Со стороны жилых помещений утеплитель защищается пароизоляционной плёнкой
- укладывать маты утеплителя нужно без зазоров;
- рекомендуется обустраивать два слоя утепления, причём каждый слой укладывать со смещением мест стыка, чтобы исключить возможность проникновения холодного воздуха;
- нельзя допускать образования прогибов утеплительного материала;
- для герметизации стыков допускается использование монтажной пены.
Проводить утепление кровли из металлочерепицы нужно в следующей последовательности:
- На балки крыши уложить фанеру или доски, по которым вы сможете свободно перемещаться по поверхности крыши.
- Провести монтаж пароизоляционной плёнки с внутренней части стропильных лаг. Стелить этот материал нужно внахлёст, по периметру поднять края на стены. Все стыки дополнительно загерметизировать соединительной лентой.
- Уложить утеплитель. Если используется рулонный материал, каждый последующий рулон нужно укладывать в обратном направлении. Например, если первый был расстелен сверху вниз, то второй нужно разворачивать снизу вверх.

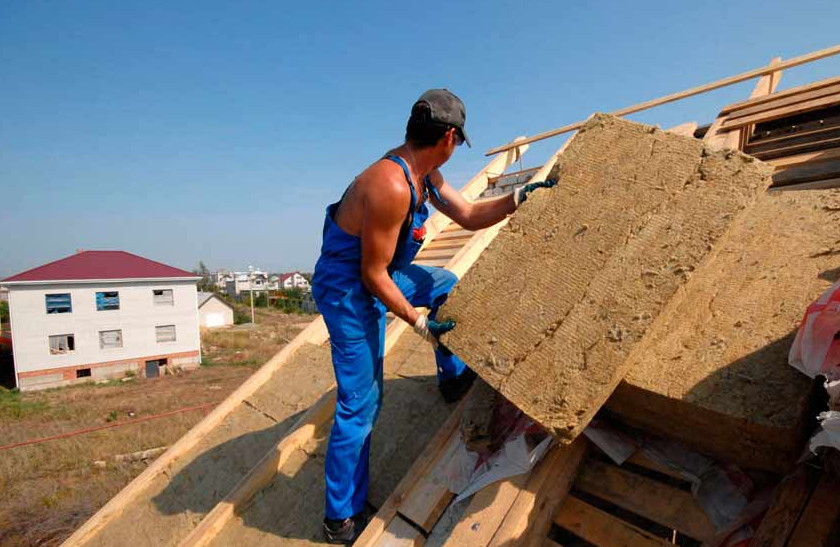

Рекомендуется использовать утеплитель в матах, тогда их довольно просто вставлять в пространство между стропилами
- В том случае если на пути утеплителя встречается труба, например, вентиляционный канал или дымоход, то утеплитель нужно обрезать и продолжить укладку уже после препятствия.
- При появлении зазоров и щелей их нужно заделать кусочками утеплителя.
При выборе в качестве утеплителя пенополиуретана процесс утепления выглядит немного иначе:
- Поверхность крыши нужно очистить от пыли и мусора. Также необходимо её обезжирить.
- Смонтировать облегчённую обрешётку. Суммарная толщина брусков обрешётки и стропильных лаг должна быть равна желаемой толщине теплоизоляционного слоя.
- Теперь можно наносить непосредственно пенополиуретан, равномерно распределяя его по поверхности. Перед использованием материала нужно нагреть каждый компонент до подходящей температуры, после чего жидкость влить в специальный пистолет, где и происходит смешивание ингредиентов. Результатом смешивания является вспенивание материала, что позволяет утеплителю заполнить всё пространство между стропилами, включая все щели и зазоры.

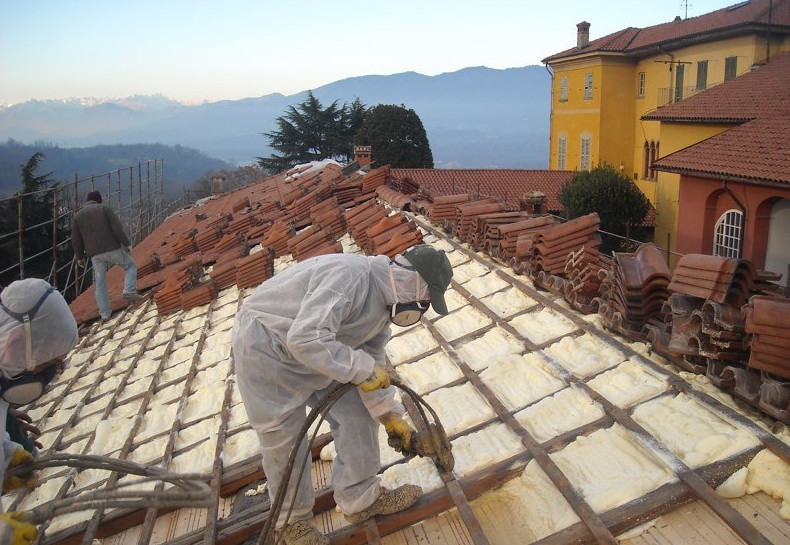

Для нанесения пенополиуретана нужно использовать специальное оборудование
Установка вентиляционной трубы
Металлочерепица относится к тем кровельным материалам, которые требуют обустройства качественной вентиляционной системы. Она позволит избежать образования конденсата на внутренней стороне кровельного покрытия и утеплителе. Основные задачи, которые выполняют вентиляционные выходы в металлочерепице, заключаются в:
- охлаждении поверхности кровельного материала, благодаря чему снег на нём таять не будет, а значит, и наледи на крыше и карнизах также не будет;
- обеспечении необходимой циркуляции воздуха как в жилых помещениях, так и в подкровельном пространстве.
![](/uploads/posts/2017-12/pravila-obustrojstva-krovli-iz-metallocherepicy-svoimi-rukami-stroitelstvo-i-remont-19.jpg)

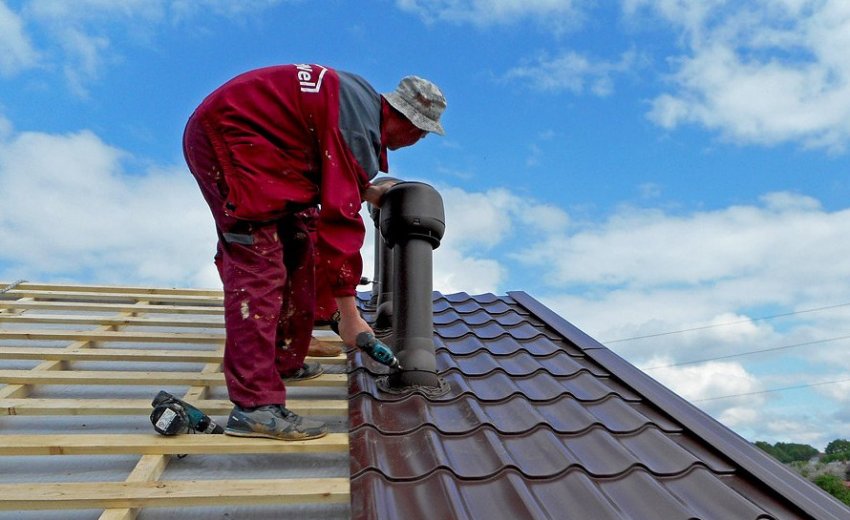

Вентиляционная труба необходима для организации естественного движения воздуха в подкровельном пространстве
Вентиляционные выходы позволяют проветривать подкровельное пространство естественным образом. Как правило, они представляют собой металлическую трубу, находящуюся в пластиковом кожухе. Дополнительно место прохода герметизируется полиуретановой монтажной пеной. После монтажа на верхнюю часть трубы устанавливается колпак-дефлектор, который призван защитить место вентиляционного выхода от попадания внутрь любых атмосферных осадков и обеспечить необходимую тягу для организации воздухообмена.
Процесс установки вентиляционных элементов производится в следующем порядке:
- В металлочерепице вырезаются отверстия под трубы. Делать это нужно в заранее намеченных местах.

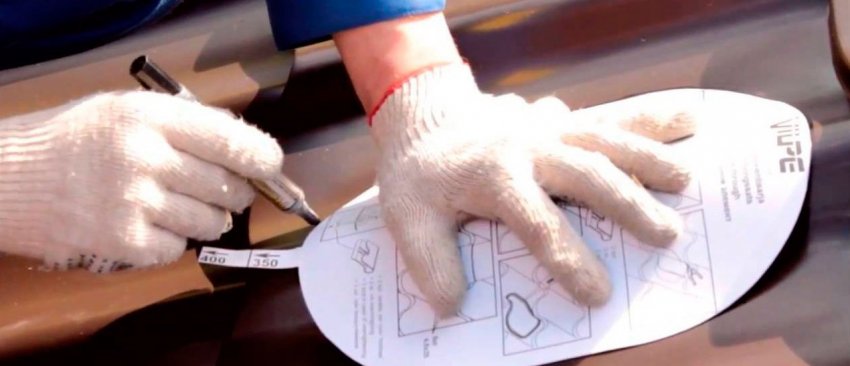

Отверстие в металлочерепице удобнее всего вырезать по шаблону, который имеется в комплекте вентиляционной трубы
- На проходной элемент наносится герметик, затем он вставляется в подготовленное отверстие и фиксируется саморезами.
- В этот элемент вставляется вентиляционный выход, уровнем проверяется вертикальность установки, после чего устройство закрепляется саморезами.
Вентиляционный выход должен быть установлен строго вертикально
- Вентиляционный выход соединяется с воздуховодом, который расположен внутри частного дома, для чего рекомендуется использовать гофрированную трубу. Её нужно протянуть через слои паро-, гидро- и теплоизоляции.

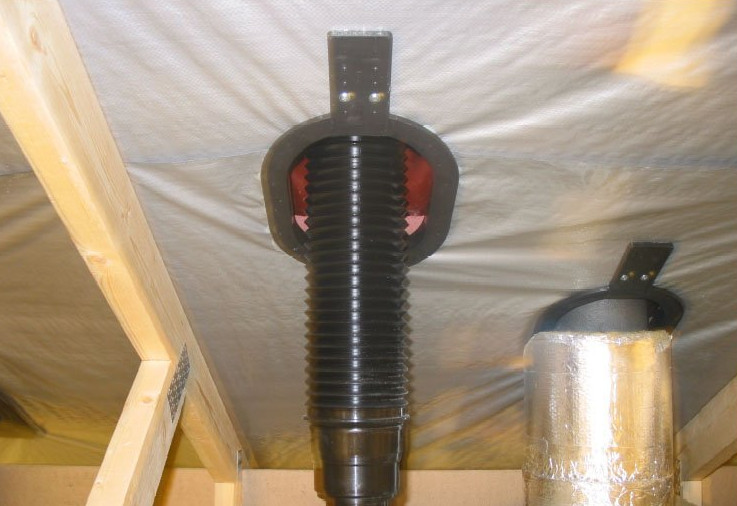

Проход вентиляционного канала через кровельный пирог выполняется с помощью гофрированной трубы, место прохода через пароизоляцию защищается специальной пластиковой накладкой
- Место прохода вентканала через пароизоляционную плёнку обрабатывается соединительной лентой, уплотнителем или герметиком.
Заземление крыши из металлочерепицы

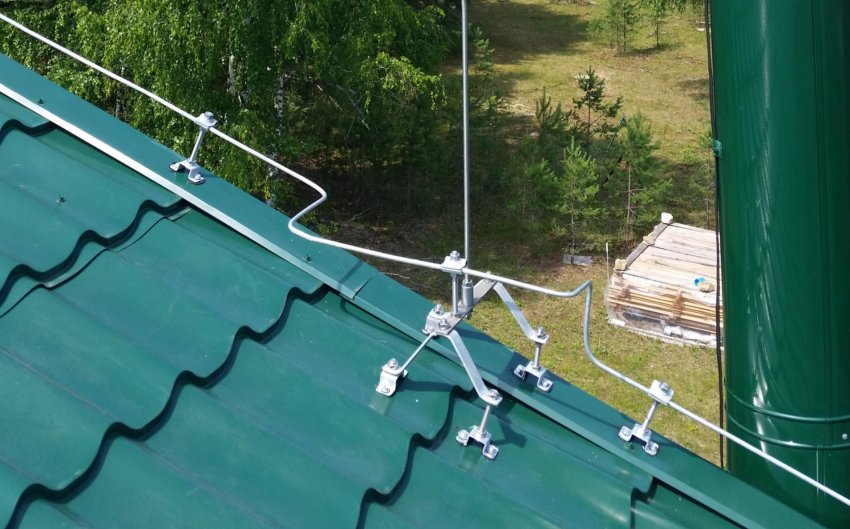

Крышу из металлочерепицы рекомендуется заземлять ввиду некоторых особенностей её конструкции. Это связано с тем, что в момент грозы металлические листы способны накапливать электрический заряд, поскольку они не контактируют с землёй. Заземление кровли из металлочерепицы нужно проводить по всему периметру крыши. Для этого на металлическую поверхность крыши устанавливают токоотвод и соединяют его с заземляющим устройством. Больше никаких действий выполнять не нужно.
Токоотвод обычно устанавливается на краю крыши со стороны, ближайшей к заземляющему устройству
Расчёт необходимого количества материала для кровли из металлочерепицы
Очень важно правильно произвести расчёт материалов, которые нужны для монтажа кровли из металлочерепицы.
Расчёт кровельного покрытия
Произвести расчёт металлочерепицы довольно просто. Для этого нужно знать:
- общую площадь поверхности крыши или площадь каждого ската;
- параметры листа металлочерепицы (могут отличаться у каждого производителя).

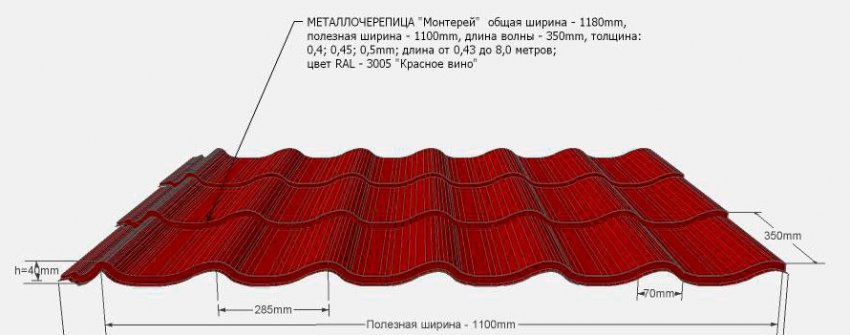

Далее приведён пример расчёта для дома с двускатной крышей со следующими параметрами:
- ширина ската по карнизу 5 м;
- общий размер покрытия 1180 мм;
- полезный размер покрытия с учётом нахлёстов 1100 мм.
Рабочая ширина листа металлочерепицы вычисляется как разность между её полной шириной и размером нахлёста с соседним листом
Расчёт количества материала происходит в следующей последовательности:
- Определение количества рядов. Для этого ширина ската по карнизу делится на полезную ширину листа: K = 5000/1100=4,5. Округляем этот результат до ближайшего целого и получаем, что наша крыша будет содержать 5 рядов металлочерепицы.
- Определение площади металлочерепицы. По длине листы обычно заказываются в размер ската, чтобы избежать лишних стыков. При этом важно не забыть учесть размер карнизного свеса. При длине ската в 4 м и карнизном свесе в 50 см потребуются листы длиной 4,5 м. Тогда общая площадь материала, необходимого для покрытия ската, составит 5 ∙ 4,5 ∙ 1,18 = 26,55 м2. При вычислении площади покрытия в расчёт надо закладывать именно полную ширину листа.
- Для двускатной крыши полученный результат необходимо умножить на 2. Общая площадь требуемого покрытия составит 26,55 ∙ 2 = 53,1 м2.
Расчёт количества кровельных саморезов
Произвести расчёт саморезов для монтажа металлочерепицы довольно просто. Если ваш дом имеет обычную двускатную крышу, то на 1 м2 кровельного покрытия потребуется от 8 до 10 саморезов. Таким образом, для рассматриваемой нами крыши потребуется не более 10 ∙ 53,1 = 531 шт. С учётом возможного брака и потерь рекомендуется купить 550 саморезов.
Для расчёта расхода крепёжных элементов для крыши более сложной формы рекомендуется на листе бумаги начертить её план, где обозначить расположения каждого листа и предполагаемые места установки саморезов. При этом нужно учитывать, что нижний ряд металлочерепицы должен фиксироваться саморезом в каждую волну, а все последующие крепления нужно располагать в шахматном порядке, то есть через волну.
Кровля из металлочерепицы будет служить вам долгое время, но только при условии соблюдения технологии укладки не только самого финишного материала, но и всех слоёв кровельного пирога. Особое внимание нужно уделить ровности покрытия, поскольку от этого зависит герметичность конструкции.
