Что такое ендова


Термин «ендова» используют в двух значениях. В широком обиходе — это внутренний отрицательный угол, образующийся в месте стыка двух плоскостей крыши. Он является одним из ответственных узлов кровельного настила. Важность объясняется повышенной нагрузкой на участок. Здесь скапливаются снежные пласты, масса которых в несколько раз больше, чем вес сугробов на остальной площади крыши. Если снеговая нагрузка на скате составляет 200–240 кг/м2, то в углах может достигать 500 кг/м2.



Чем сложнее форма крыши, тем больше требуется доборов



Строительный элемент назван в честь низкой чаши с носиком, служащим для розлива жидкостей.



В строительной практике применяют узкую трактовку понятия, согласно которой ендова — это гнутая внутрь планка для оформления стыка скатов. Второе её название — разжелобок. Для производства используют материалы, аналогичные основному покрытию. Шифер дополняют асбоцементной планкой, а профнастил и металлочерепицу — стальным оцинкованным листом с полимерным покрытием. Оттенок ендовы совпадает с цветом кровли. Это позволяет создать визуальную целостность крыши, гармоничное сочетание всех элементов устройства. В редких случаях можно встретить алюминиевые или медные изделия. Все материалы должны иметь высокую механическую прочность, долгий срок эксплуатации и способность противостоять действию влаги.



Планку ендовы покрывают антикоррозионным составом



До того, как придумали отдельный элемент, строители применяли обрезки кровельных материалов и подручные средства для защиты отрицательных углов между скатами.



Конфигурация крыш, требующих установки таких доборов, может быть разной. Ендовы монтируют на многощипцовые кровли и их частные разновидности: Т-образные, Г-образные и крестообразные формы. Элемент позволяет сделать изгибы крыши, сформированные выступами мансардных или слуховых окон. Чем сложнее конструкция, тем больше разжелобков потребуется.


Фотогалерея: ендовые крыши



Некачественный монтаж разжелобков увеличивает риск протечек

Ендова должна плотно прилегать к кромкам ската

Для крестообразных кровель монтаж планок производят от карнизного свеса до конька

Наружную ендову относят к декоративным элементам кровли

Чем больше ендов, тем дороже их обслуживание

Желательно подбирать одинаковые цветовые решения ендовы и кровли

Функции конструкции


Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.


Грамотно спроектированная ендова выполняет следующие функции:



  • соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;

  • быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;

  • защищает кровлю от протечек и загрязнений;

  • предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;

  • придаёт эстетичный, законченный вид кровле.



Ендова — это самая уязвимая зона для атмосферных осадков


Виды и устройство ендов

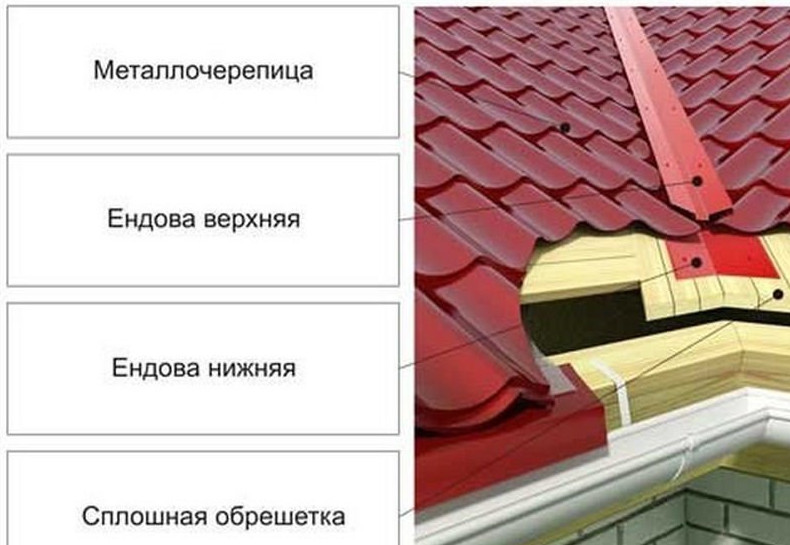

Конструктивно ендова крыши состоит из нескольких деталей: гидроизоляционного слоя, нижней и верхней планок. Каждая из указанных частей имеет своё назначение. Планки выпускаются в различном исполнении и геометрических размерах. Параметры определяются в зависимости от уклона ската, типа кровельного покрытия, ветровой и снеговой нагрузок.



Подбробнее об эксплуатации ендовы, читайте в нашей статье — Устройство и монтаж ендовы.





Планки ендовы непосредственно контактируют с атмосферой, поэтому их необходимо изготавливать из качественных материалов

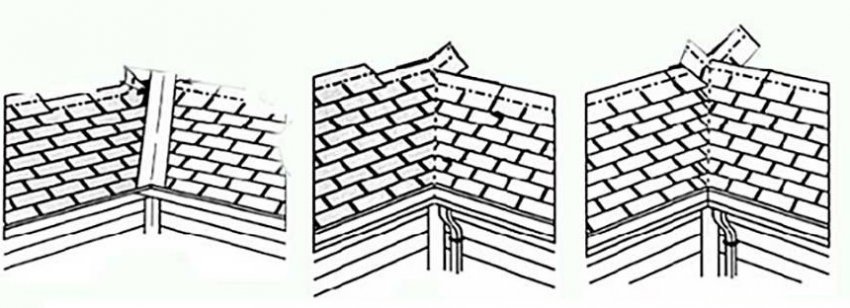

Выделяют 3 разновидности:



  1. Открытая ендова. Применяется там, где стык пересекающихся частей кровли имеет небольшой зазор. В это пространство и укладывается жёлоб для стока воды. Подходит для крыш с небольшим уклоном.

  2. Закрытая ендова. Отличительная черта — скаты прилегают друг к другу встык, без открытых участков. Распространена среди конструкций с большим углом наклона. Верхняя планка при этом отсутствует.

  3. Сочленённая или переплетённая вариация. Характеризуется переплетением двух кровельных полотен между собой в месте их пересечения. Монтируется на крутые скаты и требует наличия гидроизоляционной прослойки.



Минусом закрытых и переплетённых видов ендов является дополнительная гидроизоляция


Таблица: сравнение различных ендов





























ВидОсобенности монтажаФункциональностьЭстетичность
ОткрытаяЛёгкая установка, не требуется привлечение сторонних специалистовВода стекает быстро, практически не задерживается на кровлеНе отличается декоративной ценностью и презентабельным видом
ЗакрытаяСредняя сложность выполняемых работОтвод воды характеризуется средней скоростьюВысокая эстетичность, оформление углов не влияет на восприятие кровли
ПереплетённаяТрудоёмкий монтаж с низкой производительностью процессаОсадки отводятся с той же скоростью, что у закрытой ендовыПрекрасный внешний вид, кровля пересекающихся скатов образует единую композицию

Фотогалерея: разновидности ендов



В переплетённой ендове кровельные полотна сплетаются в «косичку»

Самое распространённое строительное решение — открытая ендова с декоративной планкой

Кровля на скатах закрытой ендовы плотно подогнана друг к другу

Вариант открытой ендовы характеризуется высокой скоростью стока воды

Ендова нижняя: назначение и характеристика


Нижняя, или фальшендовая, планка представляет собой широкую полосу или пластину с углом сгиба, равным углу соединения кровельных скатов. По краям полок расположены дополнительные подгибы в виде бортиков. Назначение нижнего элемента — эффективный отвод влаги, собирающейся в углах крыши, предотвращение попадания жидкостей внутрь кровли. Именно эта накладка принимает всю нагрузку. Устанавливается до начала работ.


Для фиксации ендовы применяют кровельные саморезы или кляймеры, крепящиеся к обрешётке и бортикам. Для эффективной герметизации под планку настилают ендовый ковёр.



Так как нижняя планка ендовы является скрытой, то допускается использовать оцинкованные листы без порошкового покрытия

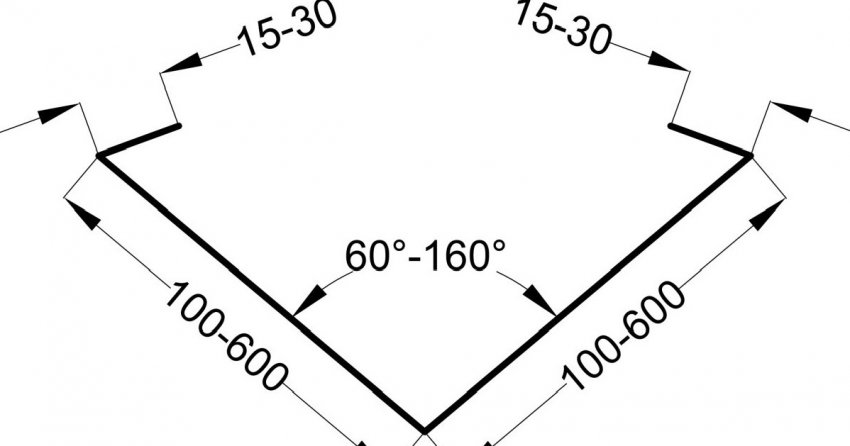

Размеры ендовы нижней

Компании, занимающиеся производством профнастила и металлочерепицы, предлагают приобрести металлические разжелобки с полками шириной 100–600 мм. Часто встречаются элементы с отгибами 298х298 мм. Чем меньше ширина, тем хуже ендова справляется с большим объёмом отводимых осадков. Узкий жёлоб следует применять при общей протяжённости ендовы не более 4 м. В идеале нахлест кровельного полотна на планку должен быть не менее 250 мм.


Толщина листа варьируется от 0,4 до 1,2 мм. Если под ендовой находится несплошная обрешётка, то оптимальная толщина нижней планки составляет 0,5–0,7 мм. За стандартную длину принят размер 2000 мм. Плотность цинкового покрытия, способного противостоять коррозии, не менее 275 г/м2.


Внутренний угол подгоняется под размеры заказчика: для этого замеряют угол, образованный стыком кровли.


Пытаясь сэкономить, многие частные домовладельцы используют дешёвую, тонкую жесть, аргументируя это скрытым положением нижней планки. Несмотря на то, что внутренняя ендова не участвует в эстетичности сооружения, от неё зависит прочность и жёсткость кровли. Поэтому экономия здесь неуместна.



Производители предлагают широкий выбор размеров ендовы под конкретные потребности заказчиков


Особенности монтажа нижней планки

Укладка нижней металлической накладки не требует специальных инженерных или строительных знаний. С процессом справится даже новичок. Разумеется, до начала работ необходимо изучить несколько технических нюансов.


Для монтажа потребуется набор режущих, крепёжных, мерительных и вспомогательных инструментов:



  • ножовка по металлу и по дереву;

  • шуруповёрт или электродрель;

  • маркер или карандаш для разметки;

  • молоток;

  • пистолет для герметика;

  • саморезы и кляймеры;

  • гидроизоляционная плёнка.

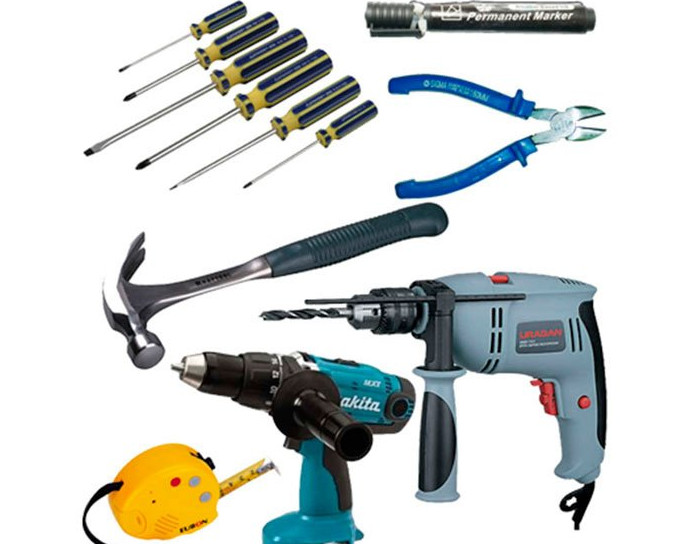

    Для уменьшения сроков монтажа все инструменты для работы с ендовой надо подготовить заранее



Рекомендуемый порядок работ по установке нижней ендовы:

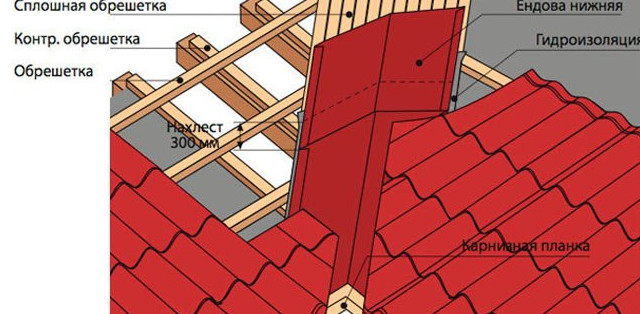

  1. Монтаж и закрепление дополнительной ендовой обрешётки. Особенность настила — сплошная, беззазорная стыковка бруса или досок. Производится после создания основного каркаса кровли. Материалом выступает обрезная доска с шириной большей, чем ширина нижней планки, и толщиной, равной габариту остальных брусков обрешётки кровли. Прибивается поверх стропил. Древесина должна быть обработана антисептическими средствами.

    Сплошная ендовая обрешётка позволяет равномерно распределить нагрузку по всей площади планки


  2. Гидроизоляция. Вдоль жёлоба ендовы обязательно присутствует гидроизоляционный слой. В качестве него используют рулонный ендовочный ковёр, укладываемый поверх прокладочного материала. Он состоит из нетканых полиэфирных волокон, битумной пропитки и посыпки. Такая дополнительная гидроизоляция гарантирует 100% защиту от влаги. Ширина покрытия должна быть больше ширины планки на 100–150 мм. Так, для нижней планки с шириной полок 200х200 мм потребуется гидроизоляционная подушка 300х300 мм. Существует 2 метода установки ковра:

    • наклеивание;

    • прибивание оцинкованными гвоздями с шагом 200–250 мм и отступом 20–30 мм от края.

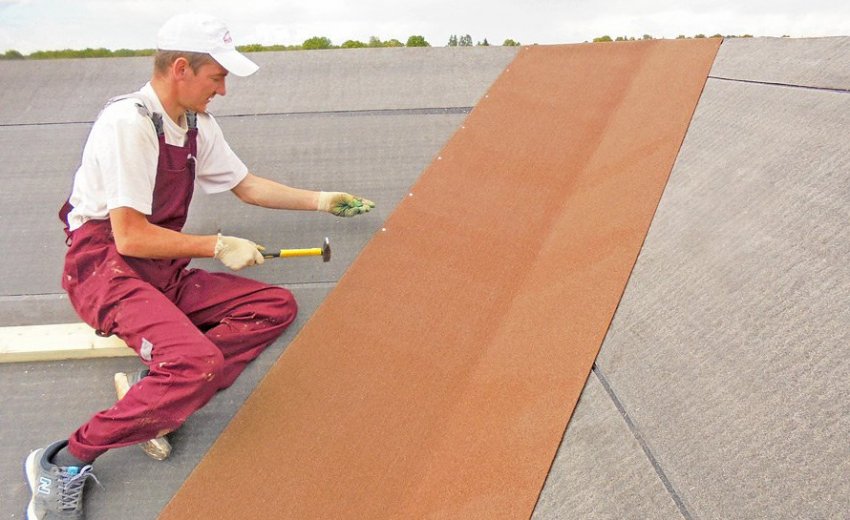

      Большее применение для ендовы находит крепление гидроизоляционного слоя гвоздями




  3. Монтаж нижней планки. Начинается от карниза и вверх до конька. Ведётся с помощью саморезов, расположенных на расстоянии 300 мм. Ввинчивание производится непосредственно в обрешётку. Ещё один способ крепления — кляймерами, цепляющимися за бортик планки. Если фальшендова состоит из нескольких деталей, то укладка каждой осуществляется внахлёст 300 мм по отношению к предыдущей. При этом секция, смонтированная ниже, заводится под ту, что расположена выше. Каждый стык промазывается герметиком или битумной мастикой. На закреплённую металлическую полосу вдоль её длины устанавливают самоклеящийся уплотнитель, предотвращающий засорение подкровельной области. Он надёжно прижимает кровельное полотно к планке.

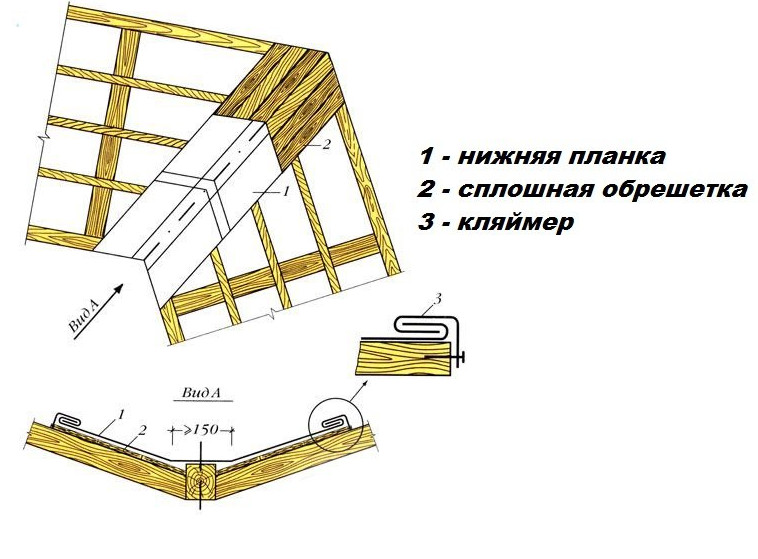

    С точки зрения герметичности, лучший способ крепления для нижней планки — кляймеры


  4. Укладка материала поверх нижней планки. Металлочерепицу или профнастил отрезают по краю, выдерживая размер до сгиба ендовы 60–100 мм. Фиксация кровли производится стандартным образом: для профилированных материалов местом крепления служит нижняя волна. Рекомендуемое расстояние от саморезов до центра планки — 250 мм. После монтажа кровли ендова готова, она может применяться в открытом виде. Но для улучшения привлекательности стыка, для скрытия дефектов монтажа используют верхнюю планку.

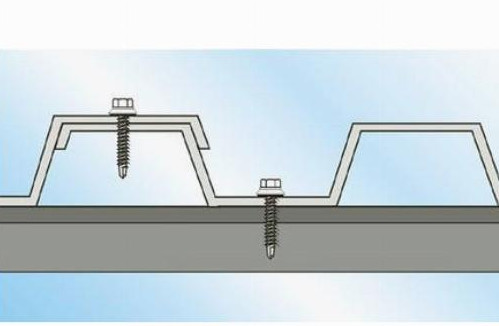

    Крепление кровельного материала осуществляется саморезами



Ендова верхняя: назначение и характеристика


Верхняя планка изготавливается в виде гнутого профиля с отбортовкой вдоль длинной стороны. По центру сформировано небольшое углубление, служащее для отвода воды. Одновременно с этим сливной жёлоб играет роль ребра жёсткости. В принципе, внешняя ендова не является обязательным элементом. Назначение планки — дополнительная защита стыка от протекания, продление срока эксплуатации нижней планки и декоративное оформление ендовы. В отличие от внутренней, она крепится поверх листов кровельного полотна.


От монтажа верхней ендовой планки можно отказаться в нескольких обоснованных случаях:



  • открытая нижняя планка обеспечивает большую пропускную способность для отвода воды, что актуально для регионов с частыми ливнями;

  • сход талого снега, содержащего ветки и прочий мусор, облегчается при условии установки только нижней планки;

  • для кровли с малым углом ската.



Цвет ендовы подбирается в тон кровли согласно международному каталогу RAL


Размеры ендовы верхней

Верхняя планка производится из листового проката толщиной 0,4–0,6 мм. Поверхность покрыта несколькими защитными слоями из алюминия и цинка. Они уберегают металл от возникновения очагов коррозии даже в местах сверления или срезах планки. Эстетичность изделию придают с помощью полимерной эмали на основе полиэстера. Покрытие устойчиво к воздействию ультрафиолетового излучения, механическим царапинам, сколам и действию влаги. В течение всего срока службы планки не выгорают на солнце.


Размер наружной накладки не так критичен, как нижней. Главное, чтобы габариты перекрывали срезы профнастила или металлочерепицы. Ширина полок варьируется в диапазоне 50–500 мм. Оптимальная высота отбортовки — 20 мм. В целях унификации производителями принят стандартный длинновой размер 2000 мм.

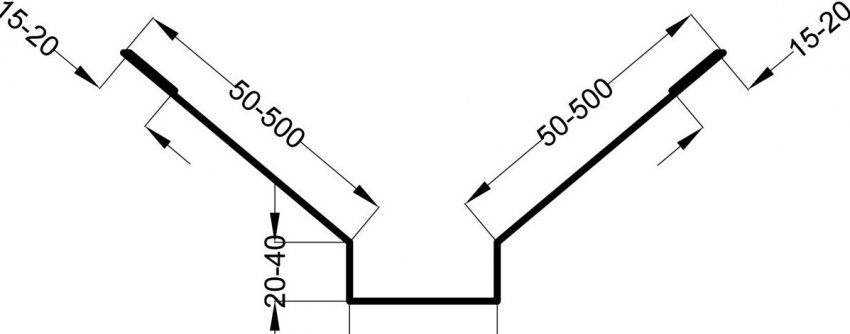

Габариты ендовы показаны в ознакомительных целях, возможно изготовление под заказ


Особенности монтажа верхней планки

Завершающий этап монтажа ендовы — установка верхней планки. Последовательность работ напоминает монтаж нижней ендовы.


Основные этапы:



  1. Установка верхней накладки на кровлю. Производить надо снизу вверх, от свеса до конька крыши. Планки сборной ендовы стыковать между собой внахлёст не менее 100 мм. Отмерять необходимое расстояние удобно с помощью рулетки, а отметку производить маркером или мелом. Верхняя планка должна выступать над нижней на расстояние 15–20 см.

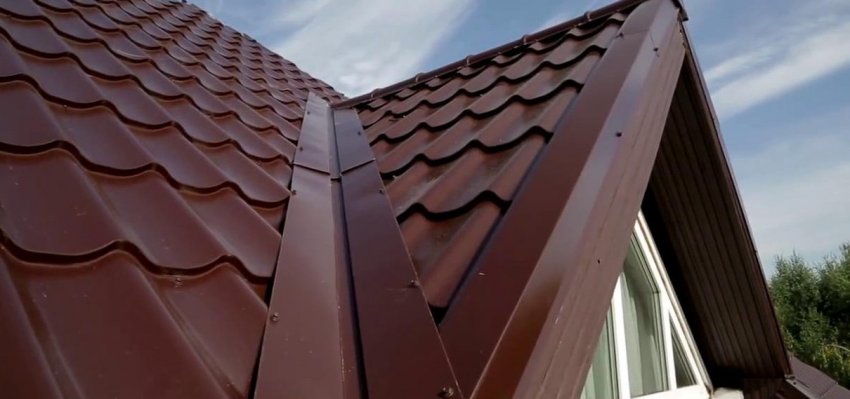

    Верхняя планка заходит на кровлю с обеих сторон


  2. Закрепление накладки. Наружную часть привинчивают саморезами к верхним гребням профилированного полотна кровли. Очень важно исключить попадание саморезов на середину нижней планки. Если метиз пробьёт фальшендову, то в этом месте нарушится гидроизоляция. Выполняя работы, необходимо помнить, что прокладка саморасширяющихся уплотнителей между декоративной планкой и кровлей не требуется. Для герметизации перехлёстов используют герметики, которые наносят специальным пистолетом или их ленточные аналоги.

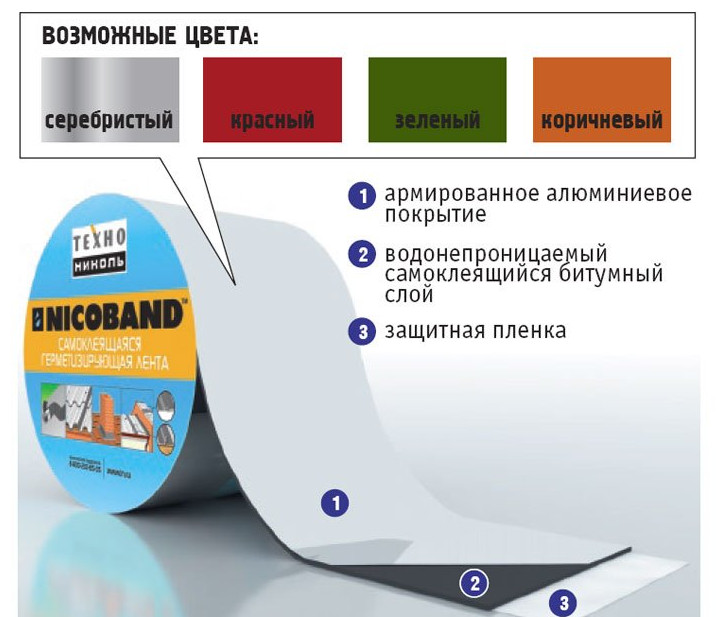

    Лента проста в использовании, достаточно отрезать нужный размер и приклеить к требуемой детали



Видео: монтаж ендовы



Уход за ендовой


Чтобы ендова служила долго и качественно выполняла свои задачи, за ней нужно тщательно ухаживать. Процесс обслуживания кровли должен войти в привычку каждого домовладельца.


Практические рекомендации:



  1. В летний и осенний сезон следует тщательно очищать планки ендовы и водоприёмную воронку от скопившегося мусора, грязи, листьев и посторонних предметов. Для этого можно воспользоваться веником или щёткой с мягким ворсом. Очистка начинается со скатов, ендова обслуживается в последнюю очередь.

  2. Периодически, несколько раз в год, осматривать состояние планок, плотность прилегания к кровельному материалу. При необходимости восстанавливать герметизирующие ленты и уплотнительные прокладки.

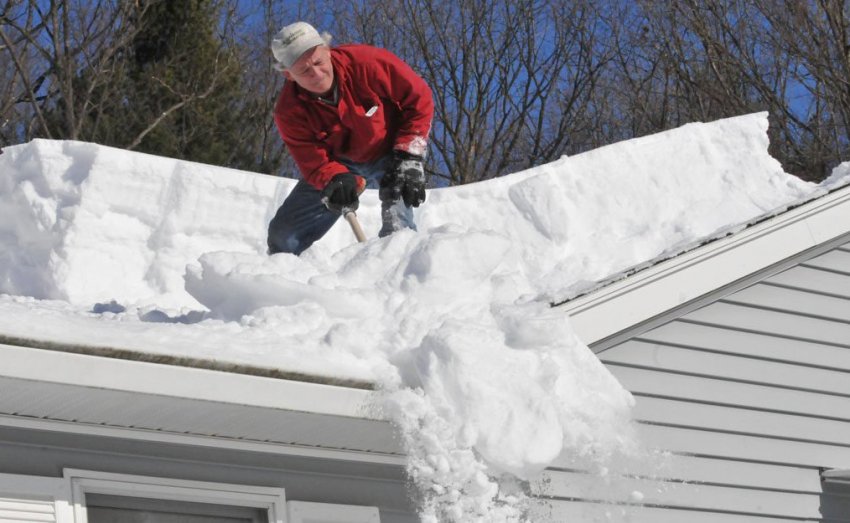

  3. Зимой важно своевременно удалять снежный покров в момент его чрезмерного накопления. Это защитит планки ендовы от деформаций, в результате которых возникают протечки. Инструментом служит деревянная лопата или скребок с прорезиненной рабочей кромкой. Чем длиннее ручка кровельного скребка, тем удобнее им работать.



Выполнение работ производится в соответствии с правилами техники безопасности


Видео: крепление стропил к ендове



Монтаж ендов является заключительной точкой в завершении строительства дома или иного сооружения. Конструкция устанавливается в места сопряжений скатов с отрицательными углами. Только правильный подбор материалов, качественная гидроизоляция и постоянное обслуживание готового элемента обеспечат надёжную защиту от осадков.
