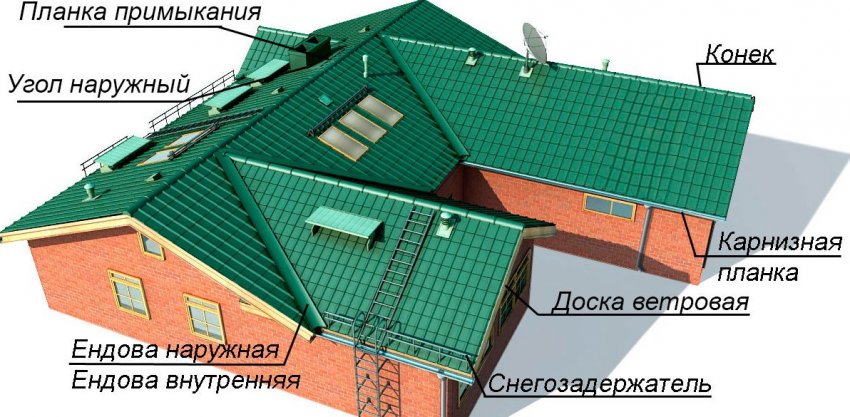

Доборные элементы кровли с описанием и характеристиками

Практически всегда поверхность кровли имеет много изгибов, изломов и сложных конфигураций, поэтому листы кровельного покрытия приходится стыковать. Если не использовать доборные элементы, то в образовавшиеся зазоры и щели будут попадать атмосферные осадки и грязь, что в скором времени приведёт к разрушению не только крыши, но и всего здания. Кроме этого, такие недоработки будут негативно сказываться на внешнем облике любого строения.

Доборные элементы не только улучшают прочность, надёжность и герметичность кровли, но и делают её красивой, привлекательной

Монтаж кровельных доборных элементов является окончательным этапом строительства, большинство из них имеют защитную функцию, но есть и те, что служат исключительно для декоративного оформления.

Конёк

Конёк крыши необходим для создания нормального воздухообмена в подкровельном пространстве и его защиту от попадания влаги. Этот доборный элемент ещё называется коньковой планкой. Устанавливается она на стыке скатов и является самой верхней частью крыши. Только при условии своевременного удаления лишней влаги можно обеспечить максимальный срок службы как элементов крыши, так и всего дома. Правильно сделанный выбор и монтаж кровельного конька не позволит накапливаться конденсату, и крыша не будет протекать.

Коньковая планка устанавливается на стыке скатов и защищает верхнюю часть кровли от осадков, мусора и посторонних предметов

Кроме противодействия образованию конденсата указанный элемент защищает пространство под кровлей от попадания атмосферных осадков, а также грязи и пыли.

Для изготовления конька обычно используют те же материалы, что и для кровельного покрытия: это может быть сталь, металлопрофиль, черепица.

Существует несколько форм коньковых планок:

простой конёк — служит для того, чтобы под кровлю не попадали атмосферные осадки;

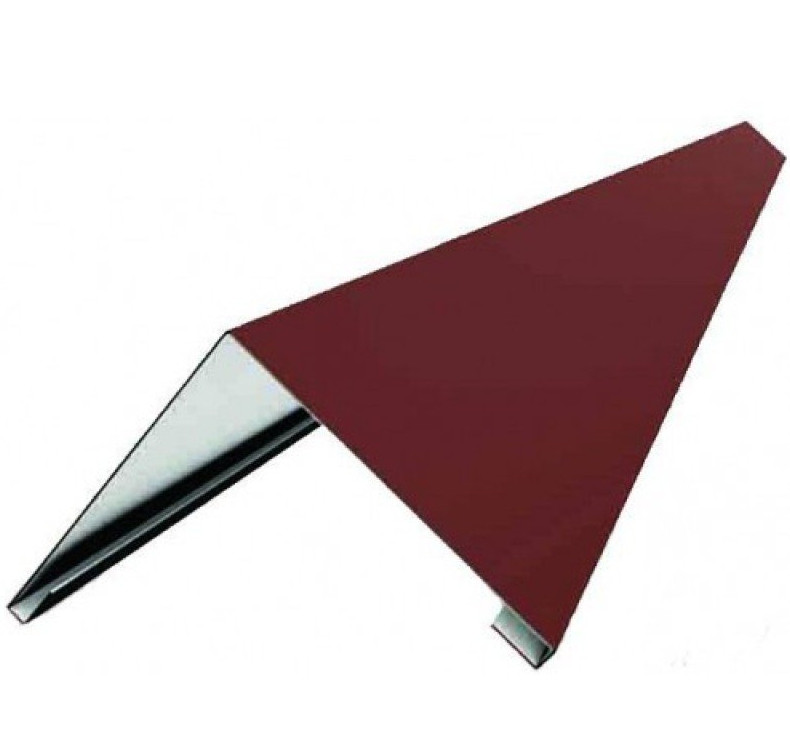

Простой конёк является самым доступным и дешёвым вариантом, предназначенным для защиты места стыка скатов от осадков, грязи и посторонних предметов

фигурная планка — позволяет защищать вентиляционный зазор как по коньку крыши, так и по рёбрам кровли. Здесь, в отличие от простой конструкции, есть четыре ребра жёсткости, которые расположены продольно, что обеспечивает сохранение его формы;

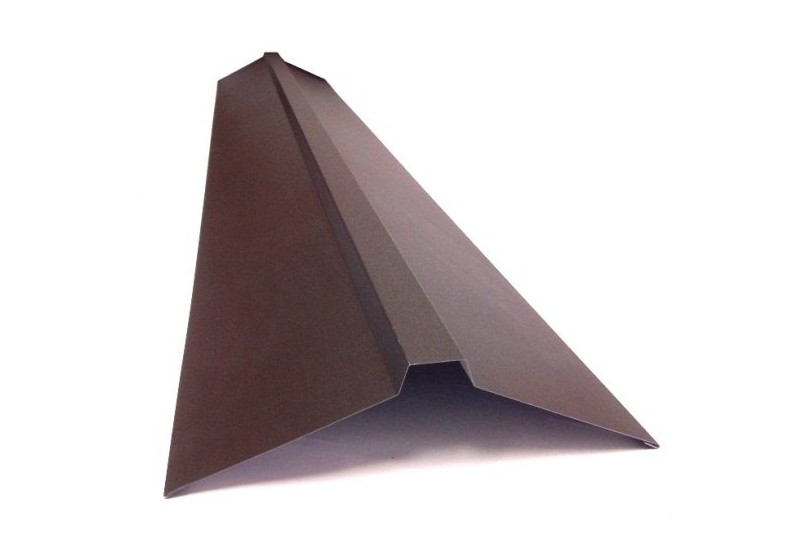

Наличие продольных рёбер жесткости позволяет фигурному элементу сохранять постоянную форму

полукруглый конёк — выполняет такую же функцию, как и фигурный элемент, но отличается от него своей формой.

Форма конька выбирается на усмотрение владельца, она должна гармонировать с кровельным материалом и другими элементами крыши

При установке конька надо помнить, что он не должен образовывать с кровлей плотное соединение, иначе не будет осуществляться вентиляция подкровельного пространства. Монтаж указанного элемента проводится на самом последнем этапе возведения крыши. При этом используются специальные уплотнители, которые не дают возможности снегу, дождю и насекомым проникать внутрь, но не мешают вентиляции воздуха.

Кровельная планка укладывается так, чтобы в месте стыка скатов оставался зазор, который обеспечивает нормальную циркуляцию воздуха над чердачным помещением

Наличие воздушной прослойки между теплоизоляцией и кровельным материалом создаёт дополнительный барьер, который уменьшает утечки тёплого воздуха зимой и предотвращает перегрев крыши летом.

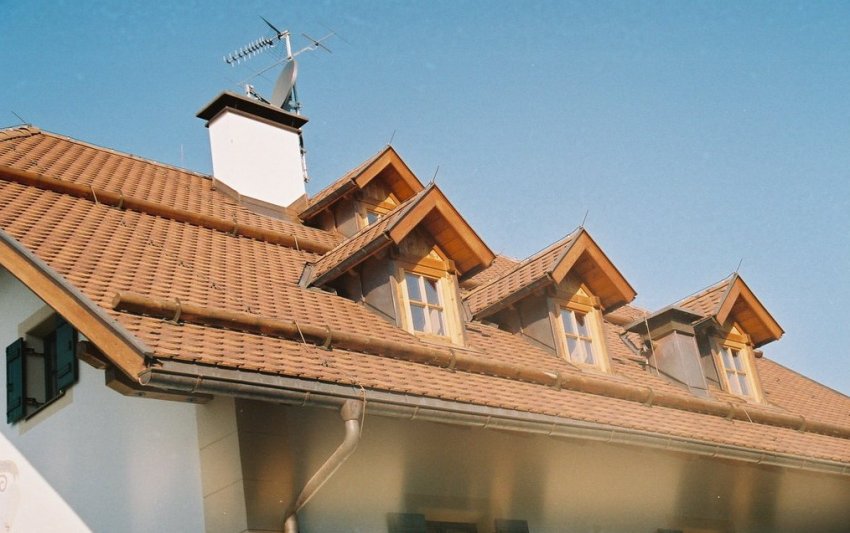

Ендова

При создании крыши сложной конфигурации образуется много стыков, которые могут быть как внешними, так и внутренними. Внутренний угол между двумя плоскостями кровли называется ендовой, а для его защиты используется элемент с аналогичным названием. Он похож на жёлоб, закрывающий соединение скатов, и служит для удаления с крыши мусора и воды.

Основная задача ендовы — отведение осадков, чтобы они не попали по образовавшемуся внутреннему углу на другие составляющие крыши. К качеству этого элемента предъявляются особенно высокие требования. Это связано с тем, что именно ендовы дольше и больше всего испытывают негативное действие дождевой воды или снега.

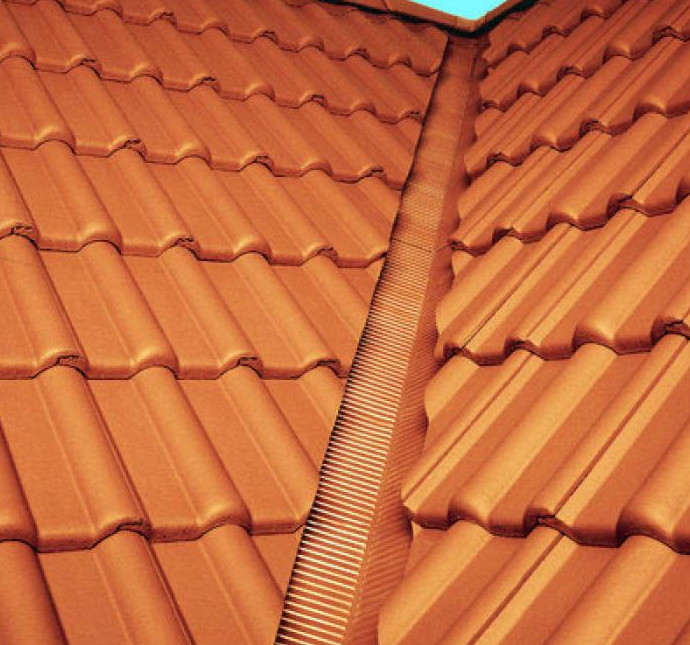

Ендова представляет собой жёлоб, по которому из места стыка двух скатов стекает вода и удаляется мусор

По типу конструкции планки ендовы делятся на:

нижние, которые защищают пространство под кровлей и отводят атмосферные осадки;

верхние, выполняющие эстетическую функцию и скрывающие места стыков кровли.

Для изготовления нижней ендовы чаще всего используется оцинкованная сталь, а для верхней планки применяется такой же материал, как и для кровли.

Существуют отличия и по типу монтажа.

Закрытый и сочленённый (переплетённый) способ установки используется на крутых скатах. В этом случае скаты крыши либо соединяются встык (закрытый монтаж), либо переплетаются (сочленённое соединение) между собой. Недостаток такого устройства ендовы заключается в том, что надо дополнительно укладывать слой гидроизоляции.

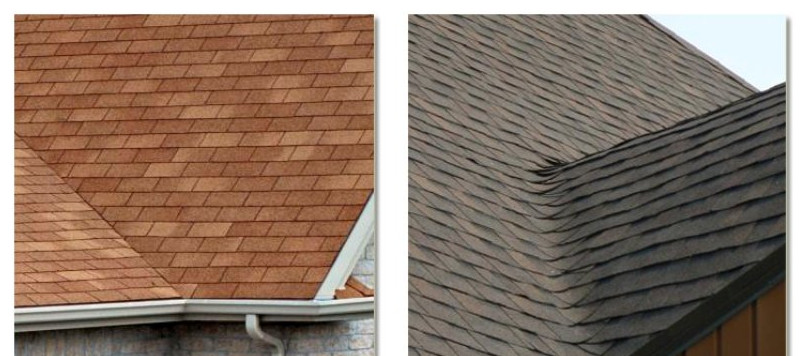

В закрытых и сочленённых ендовах роль верхней планки выполняет кровельное покрытие

Открытая конструкция. Здесь дополнительную изоляцию монтировать не надо, все делают так же, как и при стандартной укладе гидроизоляции скатной крыши. Открытый способ монтажа подразумевает создание в месте стыков сплошной обрешётки, укладку на неё гидроизоляции и нижней ендовой планки. Если стыки имеют небольшой уклон, то гидроизоляцию кладут с нахлёстом до 100 мм.

Открытая ендова позволяет быстро удалять потоки воды и надёжно защищать места стыка скатов крыши

Планки и примыкания

При создании крыши используются такие доборные элементы, как планки и примыкания. Они имеют невысокую стоимость по сравнению с другими материалами, но при этом обеспечивают надёжную защиту кровли на протяжении длительного периода времени. Для изготовления таких элементов используются те же материалы, что и для кровельного покрытия.

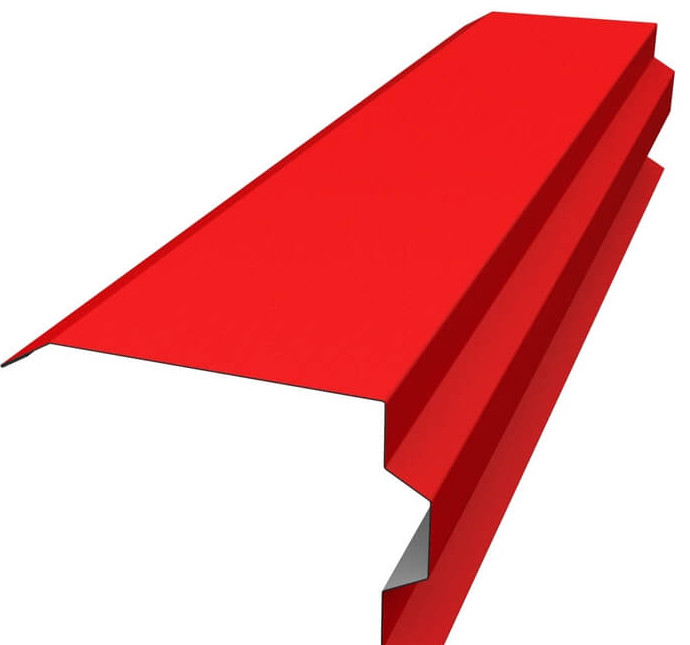

Карнизная планка — обязательный элемент, используемый при создании крыши. Он выполнен в виде плоской изогнутой полосы, которая устанавливается под основным покрытием и защищает стропильную систему крыши от негативного воздействия влаги.

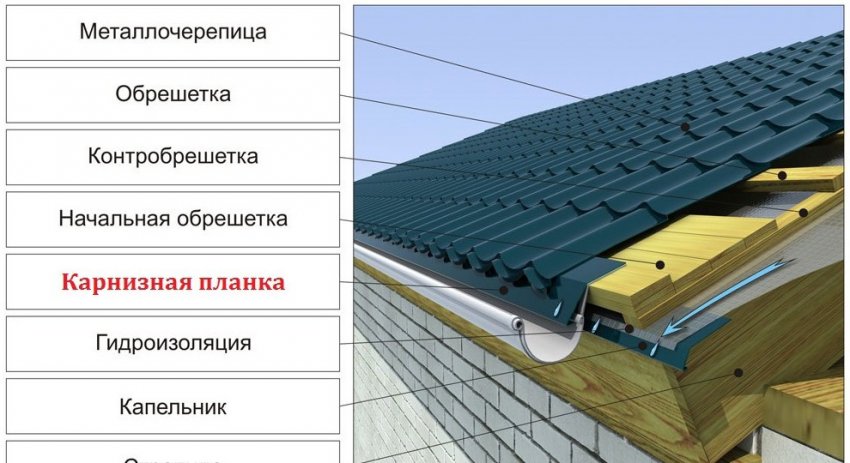

Карнизная планка защищает стропильную систему, направляет воду со ската в водосток и является декоративным элементом

Торцевая или ветровая планка — крепится на торце ската, служит для защиты обрешётки от проникновения влаги, а также снижает ветровую нагрузку. Производится в виде фигурного металлического уголка, основные полки которого изогнуты под прямым углом друг к другу. Одна часть торцевой планки фиксируется, а вторая защищает скат от ветра.

Торцевая планка защищает фронтальный свес от попадания влаги и от сильного ветра

Наружная и внутренняя планка перегиба — имеют сложную изогнутую форму, защищают соответствующие горизонтальные изломы от подтёков.

Планка перегиба служит для соединения кровельного материала на сгибах и изломах поврехности

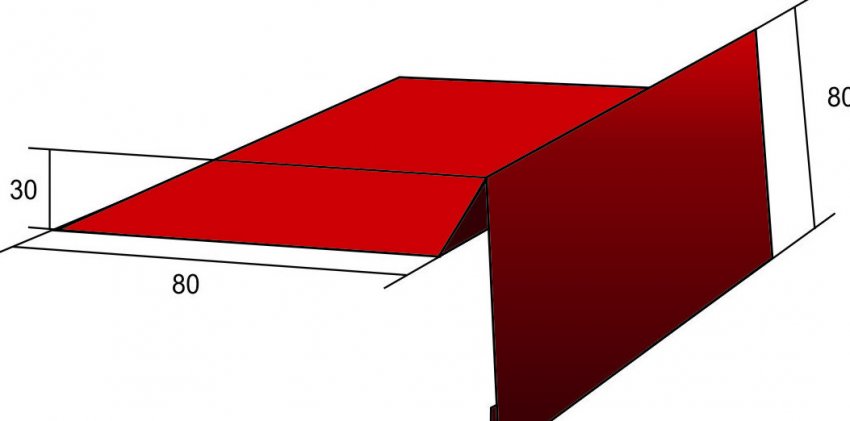

Планка примыкания — выполняет как защитную, так и декоративную функцию. Она применяется для соединения кровельного материала в местах установки вертикальных элементов, таких как фонари, трубы, парапеты, окна мансарды.

Планка примыкания используется в местах соединения кровельного материала с такими элементами, как дымоход, вентиляционные каналы и т. д

Снегозадержатели

Снегозадержатели относятся к элементам безопасности и обязательно должны устанавливаться в регионах, где в зимнее время выпадает много осадков. На скатных крышах из металлочерепицы или других гладких материалов вероятность сползания снега очень высока, особенно при больших углах наклона.

Подробнее о снегозадержателях можно узнать из нашей статьи — Снегозадержатель: необходимый элемент крыши из металлочерепицы.

Чтобы обезопасить людей и всё, что находится возле дома, специалисты рекомендуют устанавливать на крыше систему задержания снега.

Для этого в зависимости от цвета и материала кровельного покрытия подбираются специальные устройства — снегозадержатели, которые должны не только выполнять свою основную функцию, но и органично сочетаться с другими элементами кровли.

Снегозадержатель не позволяет падать с крыши большим глыбам снега

Основное назначение снегозадержателей:

удерживание снежного покрова на крыше, что увеличивает её теплоизоляционные характеристики;

защита от неконтролируемого схождения льда и снега;

предотвращение падения инструментов и человека на землю при выполнении ремонтных работ;

защита водосточной системы от засорения и поломки во время схождения снега;

предупреждение повреждения фасада от падающих сосулек или снежных лавин.

Есть несколько видов снегозадержателей:

в виде подковы. Имеет красивый внешний вид и высокую эффективность. Устанавливают такие снегозадержатели в два ряда в шахматном порядке: чем больше уклон, тем больше должно быть рядов снегозадержателей;

Снегозадержатель в виде подковы устанавливается в несколько рядов в зависимости от уклона крыши

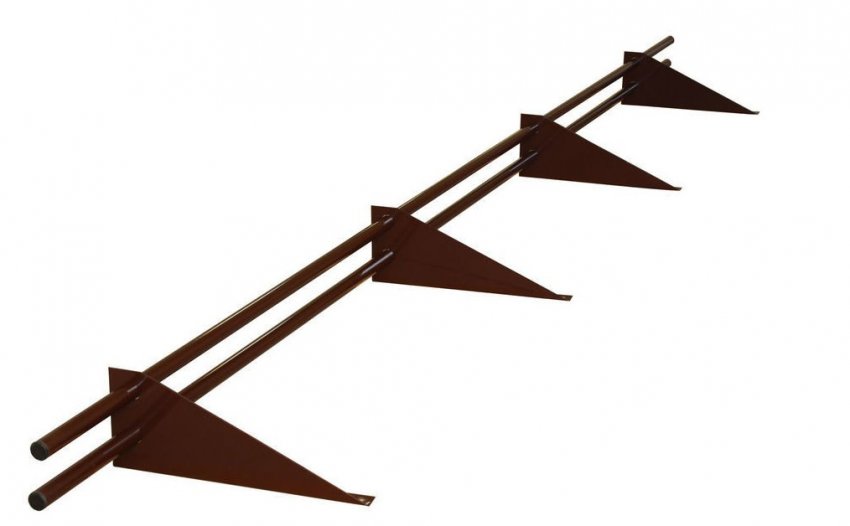

трубчатые. Выполнены из труб диаметром 15–30 мм, крепятся на подпорках, отличаются простотой конструкции и не выделяются на фоне кровли;

Трубчатый снегозадержатель надёжно защищает людей, находящихся возле дома, от снежной лавины с крыши

решётчатые. Помогают сдерживать большие массы снега и устанавливаются на сложных крышах увеличенной площади;

Решётчатые снегозадержатели помогают эффективно сдерживать большие массы снега

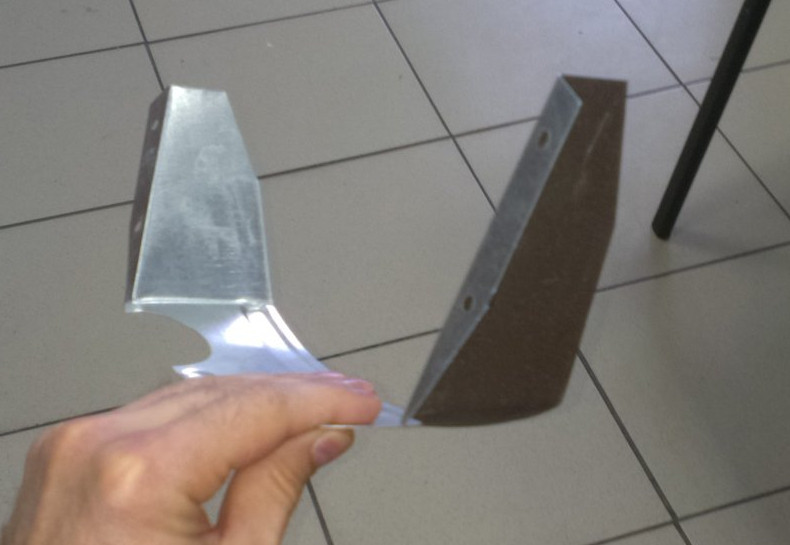

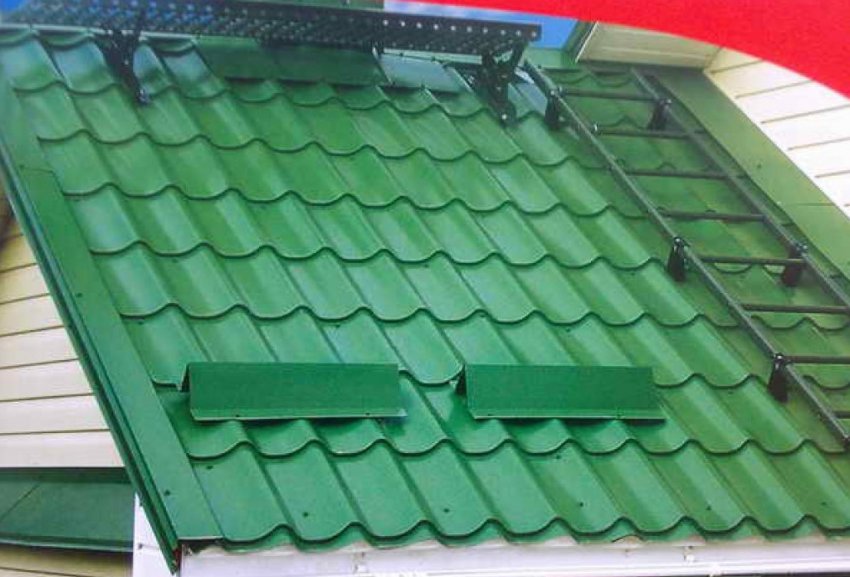

уголковые. Это самые простые и дешёвые устройства, которые отлично подходят для металлического покрытия;

Простые и доступные уголковые снегозадержатели используются на металлических покрытиях

в форме бревна. Это один из первых видов систем снегозадержания. Они имеют диаметр около 140 мм, поэтому являются очень прочными и надёжными и чаще используются на деревянных покрытиях;

Снегозадержатели в виде бревна обладают высокой прочностью, поэтому эффективно удерживают снег на крыше

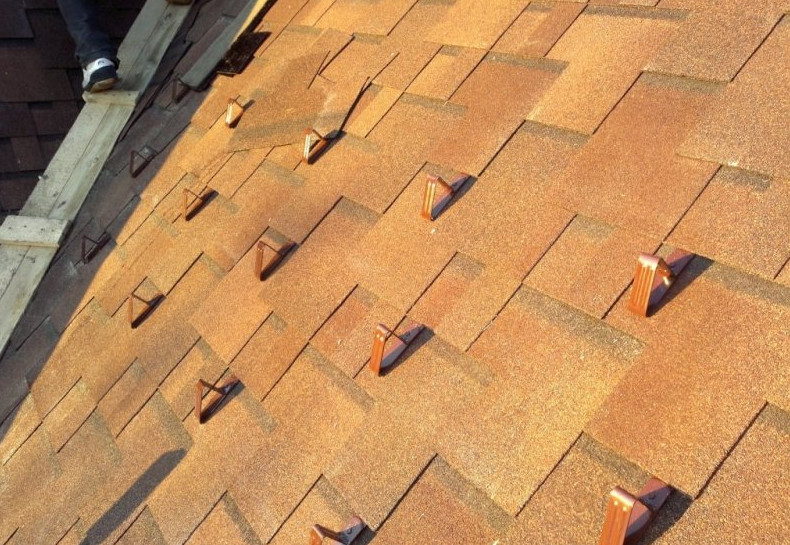

бугельные. Представляют собой точечные уголки, закреплённые в шахматном порядке. Используются в тех местностях, где количество осадков в зимнее время небольшое.

Бугельные снегозадержатели можно использовать только в той местности, где в зимний период выпадает небольшое количество осадков

Есть ещё одна классификация снегозадержателей: они бывают барьерными и пропускными. Первый тип задерживает снег на крыше, после чего он тает естественным путём. Второй тип дробит снежный пласт, из-за чего на землю снег падает небольшими частями.

Аэраторы

Если говорить о домах старой постройки, то здесь установка аэратора не является обязательным условием, тогда как в новых постройках без него не обойтись. Это объясняется тем, что раньше чердак оставляли холодным, поэтому воздух мог свободно там гулять и выходить наружу. В таком случае стропильная система нормально проветривалась и не впитывала влагу. Аэратор имеет сложную форму и немного напоминает верхнюю часть дымохода с защитной крышкой.

В новых домах люди стараются максимально снизить потери тепла, поэтому качественно утепляют крышу. Проведение этих работ предусматривает ликвидацию всех ненужных щелей и зазоров, поэтому для естественного отвода воздуха и влаги на улицу практически нет путей. Через несколько лет службы такой крыши теплоизоляционные материалы и деревянные элементы пропитываются влагой, что снижает эксплуатационные характеристики и срок службы крыши и всего дома.

Наличие аэратора позволяет эффективно удалять воздух и влагу из подкровельного пространства, поэтому он должен устанавливаться как на скатных, так и на плоских крышах.

Основные преимущества использования кровельного аэратора:

пространство под кровлей эффективно проветривается;

удаляется вся лишняя влага и пар;

если крыша плоская, то указанный элемент предотвращает вздутие покрытия.

Аэратор действует на основе разницы давления внутри и снаружи кровли. Наличие специального колпака увеличивает естественную тягу, благодаря которой это устройство работает ещё более эффективно.

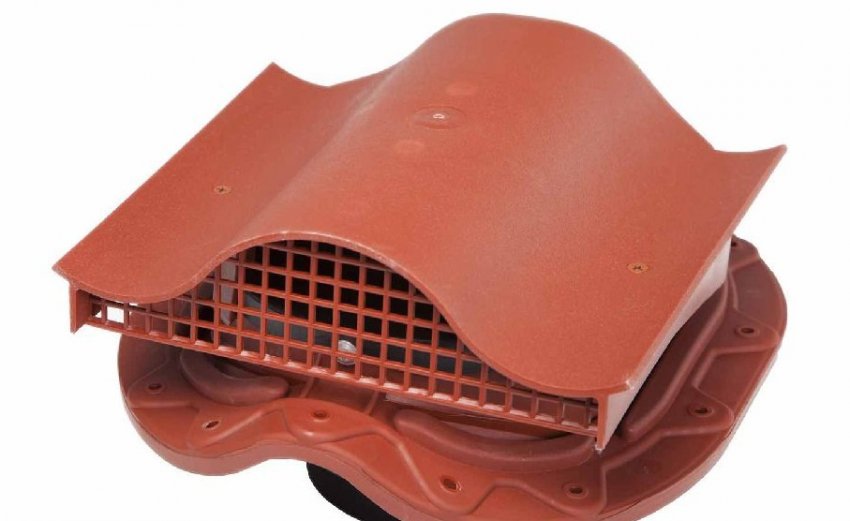

Кровельный аэратор позволяет эффективно удалять лишнюю влагу из подкровельного пространства утеплённой крыши

Существует два основных вида аэраторов:

Пластиковые. Они лучше всего подойдут для крыши, покрытой металлочерепицей. Эти элементы монтируются близко к коньку. Пластик имеет высокую устойчивость к ультрафиолетовому воздействию, не подвергается коррозии и устойчив к перепадам температуры, поэтому такие аэраторы имеют большой срок службы. Кроме того, цена пластиковых аэраторов ниже металлических.

Из нержавейки. Отличаются высокой прочностью и практичностью, не боятся перепадов температуры и могут эффективно выполнять свои функции при температурах от -50 до +90 ^оС.

Есть точечные скатные и коньковые аэраторы, которые между собой отличаются местом установки. На крышах, покрытых натуральной черепицей, обычно устанавливают непрерывные аэраторы, которые выполнены в виде ленты. Такие элементы служат не только для вентиляции, но и дополнительно уплотняют пространство между черепицей, обрешёткой и коньком.

Флюгер

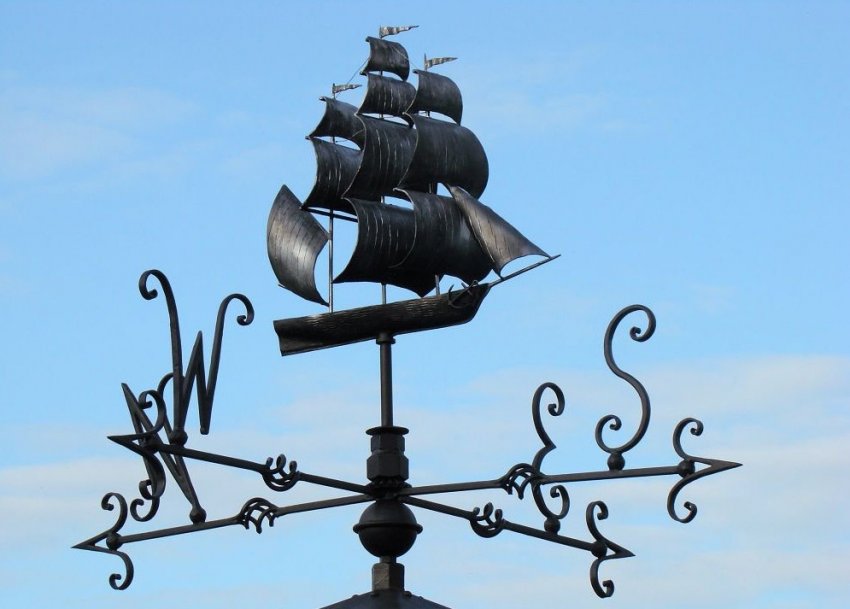

Флюгер является декоративным элементом крыши и служит для определения направления ветра и его силы. Он может иметь самую разнообразную форму, например, в виде корабля, петуха, стрелы или любых других предметов и животных. Конструкция самого простого флюгера состоит из подвижного элемента, закреплённого на вертикально установленном неподвижном штыре. Кроме того, что этот элемент используется для украшения крыши дома, в некоторых случаях он может иметь и другие функции. Если в доме есть камин или печь, то установка флюгера на дымовую трубу будет способствовать увеличению тяги.

Можно приобрести уже готовый флюгер, но если у вас есть время, желание и элементарные навыки выполнения строительных работ, то сделать его своими руками будет несложно.

Флюгер украшает крышу дома, а также помогает определять направление и силу ветра

Другие доборные элементы

Перечень доборных элементов кровли достаточно большой, кроме уже перечисленных используются и такие:

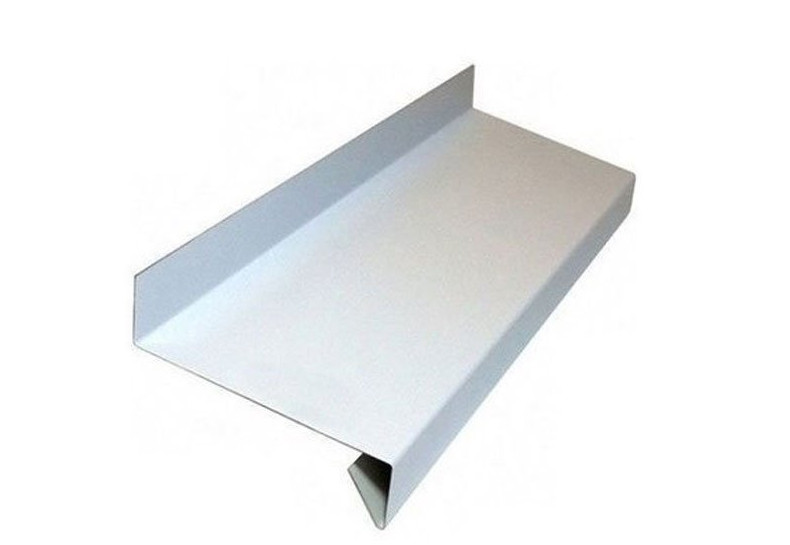

оконный отлив — отводит влагу от нижней части окна;

Оконный отлив эффективно защищает окно от попадания в него влаги

парапет — защищает плоские бортиковые поверхности от негативного воздействия атмосферных осадков;

зонт вентиляционной шахты — защищает трубы, шахты и дымоходы от попадания в них осадков в виде дождя и снега;

Защитный зонт не позволяет атмосферным осадкам попадать в дымоход или вентиляционную шахту

водостоки — выполнены в виде желобов, по которым с крыши отводится влага;

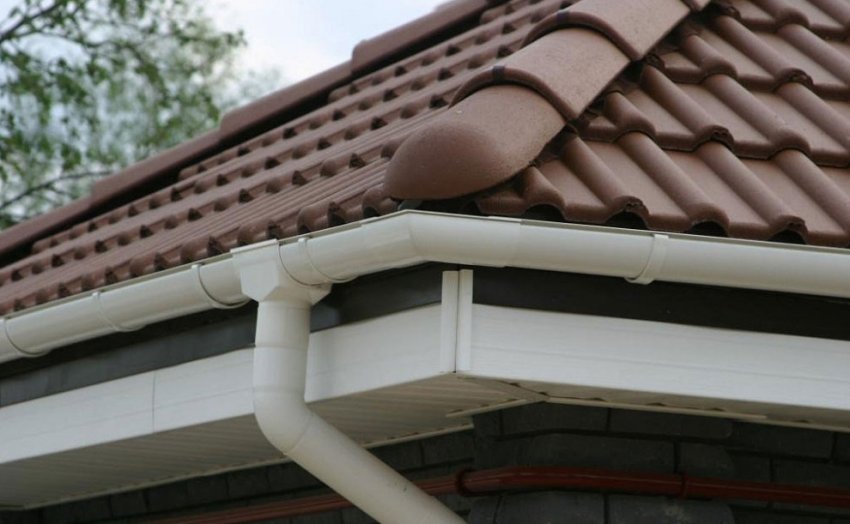

Водосточная система предназначена для сбора воды со скатов крыши и отведения её от дома

уплотнительные элементы и переходники — служат для защиты слабых мест кровли, могут быть прямыми, комбинированными и угловыми.

Специалисты рекомендуют приобретать одновременно кровельный материал и необходимые доборные элементы. Однако в случае необходимости можно подобрать комплектующие и под уже готовую крышу.

Видео: виды доборных элементов кровли

Доборные элементы для кровли из различных материалов

Форма, тип и способ установки доборных элементов зависят от используемого кровельного материала.

Доборные элементы для металлочерепицы

Для крыши из металлочерепицы надо обязательно использовать доборные элементы, которые позволяют значительно увеличить срок её службы. Если крыша имеет простую двускатную конструкцию, то для неё потребуется конёк, карнизные и фронтонные планки. Для сложных кровельных конструкций перечень необходимых доборных элементов будет более значительным.

Обычно для металлочерепицы выбирают доборные элементы такого же цвета, как и основное покрытие. В карнизной части устанавливают капельники и карнизные планки. Для обеспечения вентиляции используется перфорированная лента, а для отвода конденсата — капельник.

На завершающем этапе строительства устанавливают коньковую планку. В пространство между ней и кровельным покрытием закладывают уплотнитель, который бывает нескольких видов:

профильный — выполнен из вспененного полиэтилена, хорошо пропускающего воздух, но задерживающего влагу. Он легко принимает форму кровли, поэтому обеспечивает высокую герметизацию;

универсальный — в его основе полиуретановая плёнка, которая монтируется на самоклеящееся основание;

саморасширяющийся — изготавливается из пропитанного акрилом пенополиуретана.

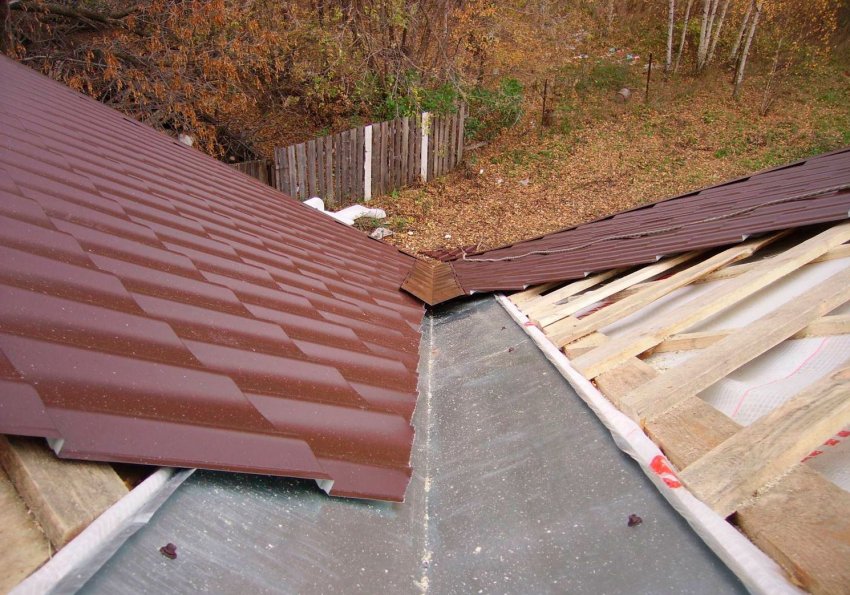

На внутренних стыках обязательно устанавливают ендовы. Так как на них приходится большая нагрузка, они должны надёжно крепиться.

Установка на кровлю из металлочерепицы необходимых доборных элементов продлевает срок её служы до 30 и более лет

Для удобства установки таких компонентов, как антенны, воздуховоды и дымоходы понадобятся следующие доборные элементы:

вентиляционный выход. Для него в металлочерепице делают отверстие, крепится он при помощи саморезов, а места стыка смазывают силиконовым герметиком;

канализационный выход. Под него также вырезают место, укладывают гидроизоляцию, герметик, уплотнительный материал и специальный проходной элемент;

выход для антенны или кабеля. Перед установкой на нём обрезают резиновую подушку так, чтобы диаметр получившегося отверстия был на 20% меньше диаметра проходящей трубы. У основания выходу придают вид профиля металлочерепицы и крепят при помощи саморезов, смазанных герметиком.

Порядок крепления доборных элементов на крышу, покрытую металлочерепицей, будет следующим:

Монтаж конька — это делают саморезами.

Крепление ендовы и других разжелобочных элементов.

Монтаж защитных планок на карнизные и фронтонные свесы.

Установка снегозадержателей, водостоков и молниезащиты.

Доборные элементы для кровли из профнастила

Крыша, покрытая профнастилом, является одним из самых популярных решений. Это объясняется устойчивостью профнастила к коррозии, его лёгкостью, дешевизной, простотой монтажа и красивым внешним видом.

Даже самая простая конструкция крыши из профлиста требует дополнительного оформления доборными элементами. Доборы позволяют увеличить герметичность покрытия и улучшить его внешний вид.

Качественные доборные элементы позволяют не только увеличить срок службы крыши из профнастила, но и улучшить её внешний вид

Для крыши из профнастила используются такие доборные элементы:

торцевая планка — защита фронтальных свесов от попадания влаги и от сильных порывов ветра;

верхняя планка ендовы — закрывает и защищает верхний угол стыка кровли;

нижняя планка ендовы — защищает стык скатов кровли и является одним из самых важных доборных элементов;

конёк — обязательный элемент скатной крыши, защищающий её верхнюю часть от попадания влаги и обеспечивающий нормальную вентиляцию чердачного помещения;

карнизная планка — отводит воду со скатов в водосток, играет декоративную роль;

планки примыкания — нижняя используется для оформления выхода дымохода и вентиляционной трубы, а верхняя выступает в качестве гидроизоляции и как декоративный элемент;

снегозадержатель — не даёт снегу резко сходить с крыши.

Такие доборные элементы, как ендовы и карнизные планки монтируют до укладки профнастила, а конёк и ветровые планки — после установки профилированных листов.

Видео: установка доборных элементов на кровлю из профнастила

Доборные элементы для кровли из других материалов

Выбор доборных элементов зависит от типа используемого кровельного материала:

Плоские оцинкованные или медные листы. Мастера самостоятельно изготавливают доборные элементы (коньки, ендовы, примыкания и др.) прямо на месте.

Шифер. Чаще всего используются элементы, сделанные из оцинкованной стали. В магазине можно приобрести только коньковые планки, но так как асбестоцемент не гнётся, то конёк состоит из двух элементов, соединённых шарнирно. Чаще его заменяют согнутой полосой оцинкованного металла. Вместо ендовы используют оцинкованные листы, а вместо ветровых планок обычно устанавливают доски.

Еврошифер. Производители этого кровельного материала предлагают полный комплект доборов. Они хорошо гнутся, поэтому легко принимают необходимую форму. В магазине можно найти весь перечень необходимых доборных элементов: ендовы, коньки, ветровые планки, примыкания, заполнитель карниза. Карнизная планка не устанавливается. Цена самого еврошифера невысока, но стоимость доборных элементов может неприятно удивить. Чтобы сэкономить средства, можно использовать примыкания, конёк и ендовы из оцинкованного металла, а вместо ветровой планки просто загнуть и закрепить часть кровельного листа.

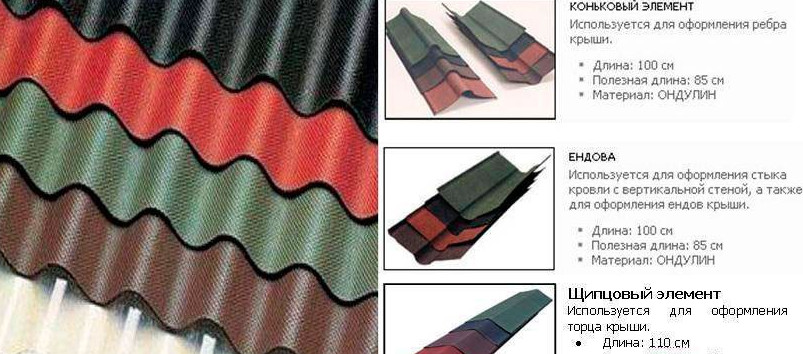

Оригинальные доборные элементы для ондулина имеют довольно высокую стоимость, поэтому вместо них можно использовать изделия из оцинкованной стали, окрашенной в цвет материала покрытия

Композитная черепица. Конёк покрывается каменной крошкой, как и основное покрытие, а остальные элементы, такие как примыкания, планки и ендовы, делают из оцинкованной стали, имеющей полимерное покрытие. Коньковые планки имеют высокий фигурный профиль. Можно устанавливать доборные элементы, используемые для металлочерепицы, главное, чтобы они попали в цвет кровли.

Натуральная черепица. Для неё есть специально разработанные элементы, но черепицу и доборы надо приобретать у одного производителя. В этом случае будет самый большой выбор доборных элементов. Связано всё с тем, что натуральная черепица довольно хрупкая, сверлить её не рекомендуется, поэтому для каждого случая есть свой доборный элемент: для снегозадержания, установки антенны, лестниц и т. д. Вместо фронтонных планок устанавливают специальные боковые черепицы, они бывают левыми и правыми. Есть рядовые элементы конька и те, что устанавливаются на сложных крышах, когда пересекаются несколько скатных конструкций.

Точный перечень и количество необходимых доборных элементов и крепёжных деталей сможет составить только специалист, причём после того, как увидит проект или готовую крышу.

При выборе доборных элементов не забудьте о крепёжных деталях, так как они для разных доборов будут отличаться. Лучше всего приобретать покрытие кровли, доборы и крепёжные элементы в одном месте и одного производителя. Во время монтажа доборных элементов надо быть не менее внимательным и аккуратным, чем при укладке кровельного материала, так как от этого будет зависеть надёжность, прочность и долговечность кровли и всего дома.
