Устройство мансардного помещения — процесс сложный, он требует максимального внимания и ответственного отношения. От качества материалов и исполнения будет зависеть срок его службы и комфортность проживания в доме. Поэтому спешка и безответственная замена материала может обернуться значительными потерями. Хотя вся работа не требует специальных знаний и мастерских навыков.

•
  #i-2


•
  #i-5


•
  #i-7



•
  #i-8



  •
    #i-9







•
  #i-10


•
  #i-12


Варианты устройства домов с мансардой, конструктивные особенности

Когда речь заходит о строительстве загородного дома, первое, что приходит в голову, — образ строения с мансардным этажом. Мансарда по сути является облагороженным подкровельным пространством, приспособленным для выполнения тех или иных функций жилого помещения. Такая конструкция дома значительно расширяет эффективно устроенное пространство и делает его уютнее. В мансарде можно создать спальные помещения, кабинет или тренажёрный зал.

Традиция использования чердака в качестве жилой площади зародилась ещё в семнадцатом веке, когда семьи были большими и люди были вынуждены использовать дополнительную площадь.

Фотогалерея: варианты устройства мансард различных конструкций

Достоинства и недостатки мансарды

Основные преимущества строения с мансардным помещением заключаются в существенном расширении полезной площади в доме. Кроме того:

1. Мансарда придаёт эстетичность зданию снаружи.


2. Внутри можно создать оригинальный интерьер, творчески используя дополнительные возможности, предоставляемые строением помещения.


3. Значительно снизить потери тепла от системы отопления в доме. С мансардой можно сэкономить до трети вырабатываемой энергии. Учитывая длительный отопительный период в России, выгода может быть довольно внушительной.

К недостаткам устройства мансарды можно отнести трудоёмкость её изготовления, связанную с особыми требованиями к материалам и качеству исполнения работ по монтажу. Важнейшим условием является правильное проектирование стропильной системы, подбор и установка мансардных окон и обеспечение эффективной вентиляционной системы.

Какие факторы учитываются при устройстве мансардных помещений

Помещения в подкровельном пространстве имеют ряд особенностей устройства, связанных с их расположением. Они не оказывают прямого воздействия на несущие конструкции дома, но нагружают их опосредовано через переводы и стропильную систему.

Особенности устройства мансардных кровель

Классическая мансардная крыша устраивается двускатной под углом в 45 градусов. При этом в поперечном сечении образуется геометрическая фигура из комбинации прямоугольника и трапеции. То есть один или два участка потолка устанавливаются с наклоном. В этом случае полезный объём пространства составляет ровно две трети от объёма подкровельного пространства.

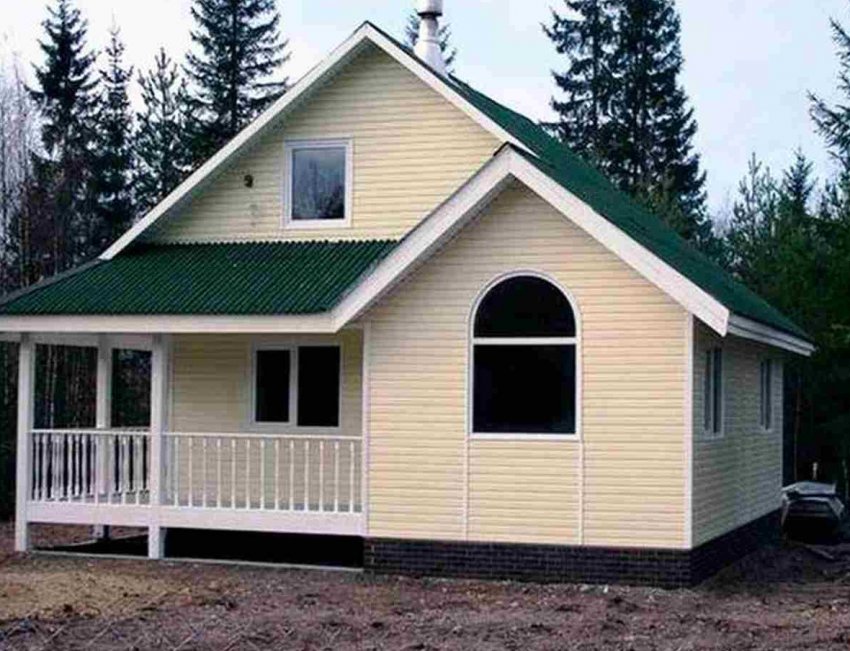

Двухскатная крыша подходит для создания мансарды в загородном доме

Желая увеличить этот показатель, застройщики часто принимают решение об устройстве ломаной крыши. При этом можно увеличить объём полезного пространства до 90%.

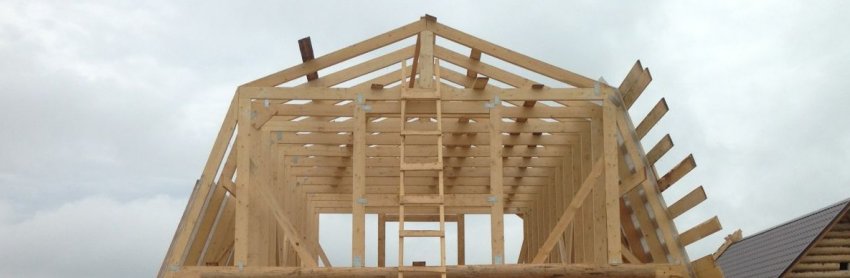

Стропильная система необходима для устройства ломаной крыши

При этом форма поперечного сечения может быть различной, но чаще всего встречаются прямоугольники.

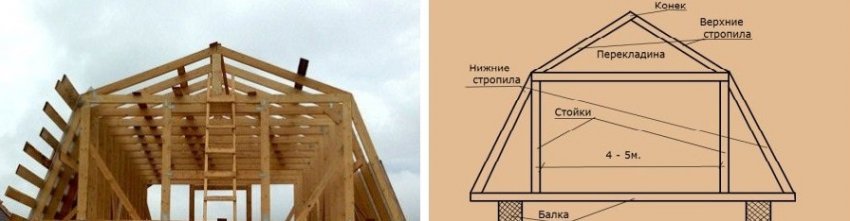

Чертёж поможет максимально использовать подкровельное пространство для мансарды

Учитывая конструктивные особенности места устройства мансарды, нужно придерживаться следующих правил:

1. Для формирования мансарды следует применять только лёгкие материалы, в частности гипсокартон.

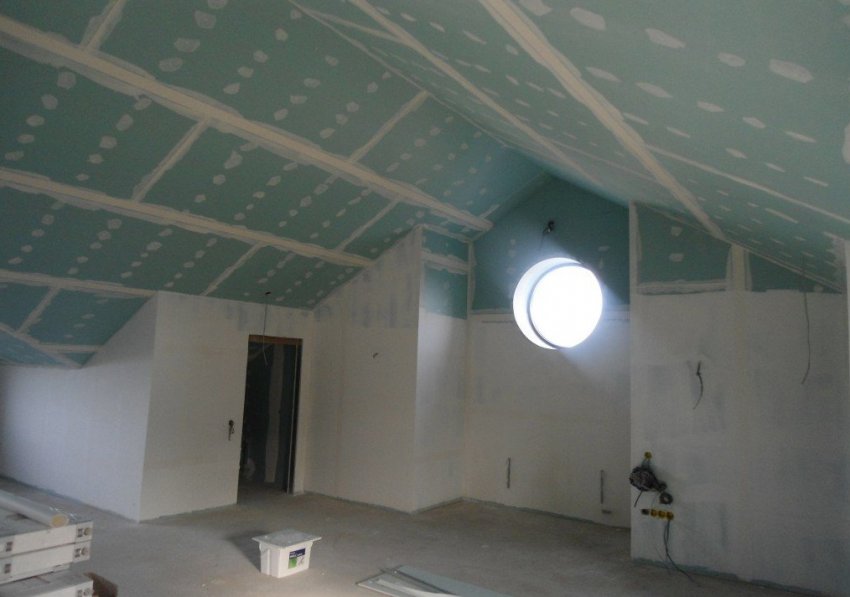

   Стены мансарды лучше обшивать гипсокртоном



2. Помещение мансарды должно быть надёжно утеплено, поскольку непосредственно контактирует с холодной кровлей. Тщательное утепление снижает общие расходы на отопление в доме на величину до 30%. В условиях российского климата это может составить изрядную сумму.

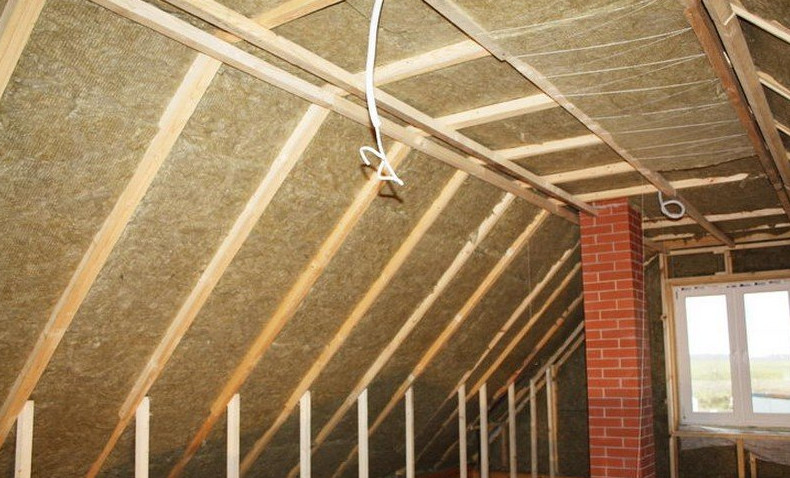

   Минплита — хороший вариант, чтобы устроить утепление мансарды



3. Также обязательно устраивается гидроизоляция. Для этого используется полиэтиленовая плёнка толщиной 90–200 микрон. Её назначение состоит в защите слоя утеплителя от влаги из внешнего пространства, а также от конденсата, образующегося в процессе эксплуатации на обратной стороне практически любых кровельных покрытий.

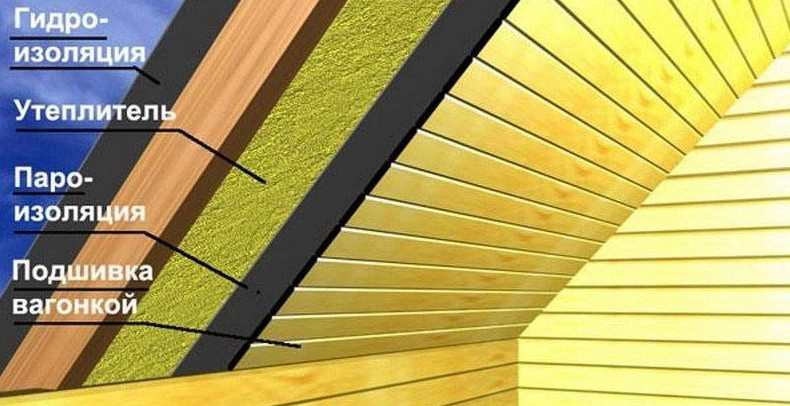

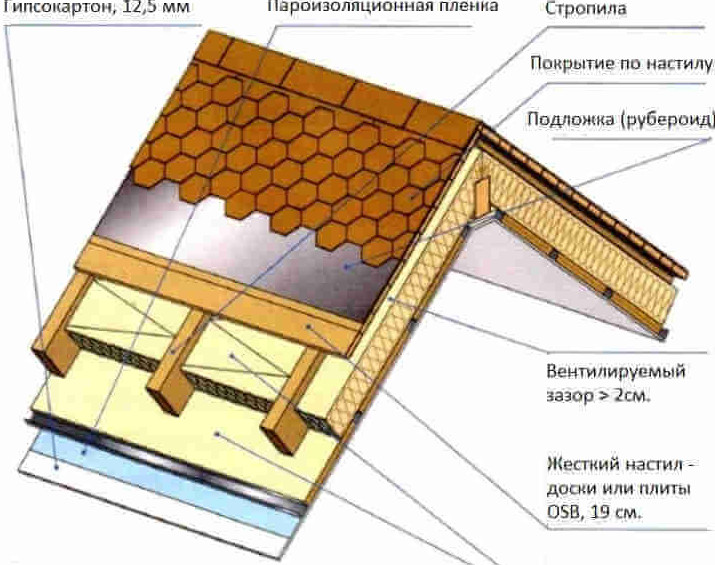

   Кровельный пирог надежно защитит и мансарду и весь дом



4. Изнутри кровельный пирог необходимо защищать слоем пароизоляции. Для этого применяется мембрана односторонней проницаемости. Если её расположить лицевой стороной внутрь, влага из утеплителя через капиллярные отверстия выводится в вентилируемое пространство под финишной отделкой.

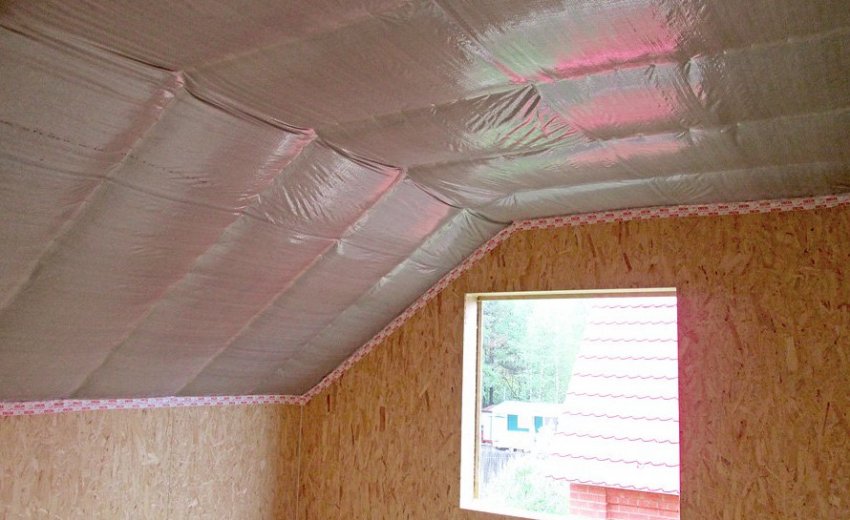

   Пароизоляция устраивается из мембранных пленок



5. Под финишным покрытием кровли над мансардой обязательно делается вентилируемое пространство. Оно образуется при установке контробрешётки под несущую поверхность крыши. Вентилируемый канал сверху выводится в холодный треугольник под коньком крыши.



   Устройство вентзазора по контробрешётке — обязательный этап при постройке мансарды

Готовые проекты домов с мансардной крышей

Строительный рынок предлагает множество вариантов устройства домов с мансардой, при этом имеется в виду не только бумажный проект, но и выполнение полного цикла работ со сдачей объекта под ключ.

Проекты домов с мансардой под односкатной крышей

В этих строениях имеется ряд особенностей исполнения, которые нужно учитывать при проектировании. Угол ската таких кровель не может быть более 15 градусов, что делает их уязвимыми с точки зрения воздействия снеговых нагрузок.

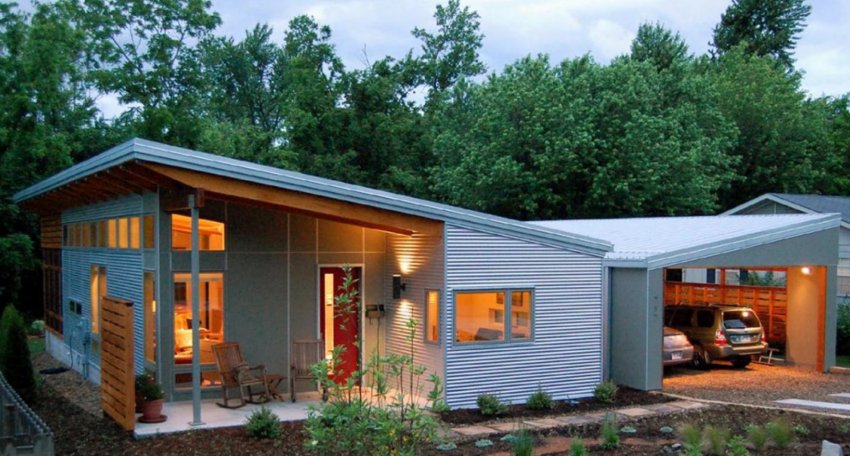

Угол односкатной крыши должен составлять не больше 15 градусов

Кроме того, минимальная высота стенок допускается в 1,1 метра по низкой стороне и не менее 2,5 по высокой. То есть подкровельное пространство не может быть использовано в полной мере. Этого можно избежать, если поднять несущие стены на высоту более 1,2 метра, но это уже полумансарда. После составления эскизного проекта его нужно показать квалифицированному специалисту. Если у него возникнут обоснованные претензии или замечания, их стоит обязательно учесть и внести соответствующие исправления.

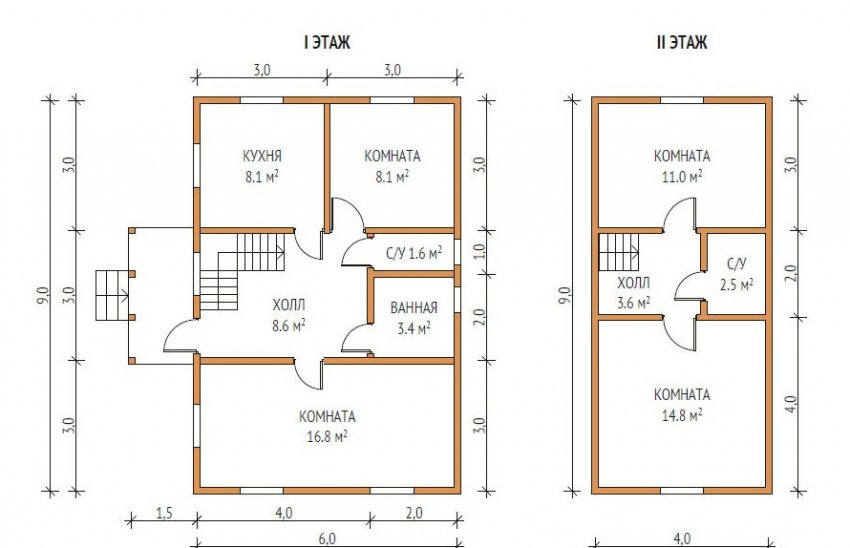

Планировка помещения дома с мансардой поможет учесть все нюансы

Проекты домов с мансардой под вальмовой крышей

Вальма — дополнительный скат на двускатной кровле, перпендикулярный коньку крыши.

Эти скаты разделяются на несколько видов. Так, датская вальма заменяет только часть ската сверху от конька. Далее, формируется стропильная система, как для фронтона с окнами и дверью, ниже может находиться опорная стена или второй укороченный скат.

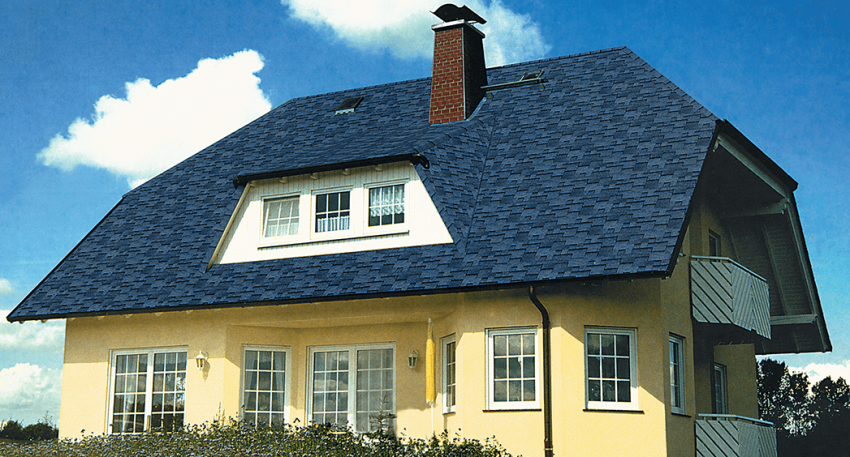

Под полувальмой можно сделать удобную мансарду

Таким образом, реализуется сооружение балкона из мансарды. Кроме того, такое устройство позволяет избежать применения мансардных окон, встраиваемых в кровлю. Они сложны по конструкции, нуждаются в постоянном обслуживании и дороги в сравнении с вертикальными окнами.

Вторым основным вариантом устройства вальмовой кровли является голландская вальма. Она представляет собой усечённый снизу фронтон, ниже линии пересечения устраивается скат. Такая конструкция позволяет устроить на фронтоне большие слуховые окна, улучшающие освещённость помещения мансарды.

Голландской вальмой устроено перекрытие веранды под мансардой

Часто различные формы вальмовых крыш применяются в сочетании на одном конструктивном узле. Такие решения значительно улучшают внешний вид строения. Но платить за это приходится усложнением формы стропильной системы, что создаёт существенные затруднения при проектировании и воплощении проекта.

Проекты домов с мансардой для четырехскатных крыш

Такие кровельные системы устраиваются на достаточно обширных зданиях. Они визуально уменьшают размеры строения по длине, придавая ему более уютный вид. Естественно, что размеры мансардного помещения при этом заметно уменьшаются, а для организации нормального освещения приходится использовать мансардные окна в большом количестве. Стропильная система при таких конструкциях достаточно проста, чтобы её можно было установить своими руками. А вот для монтажа мансардных окон нужны определённые навыки и специальные знания.

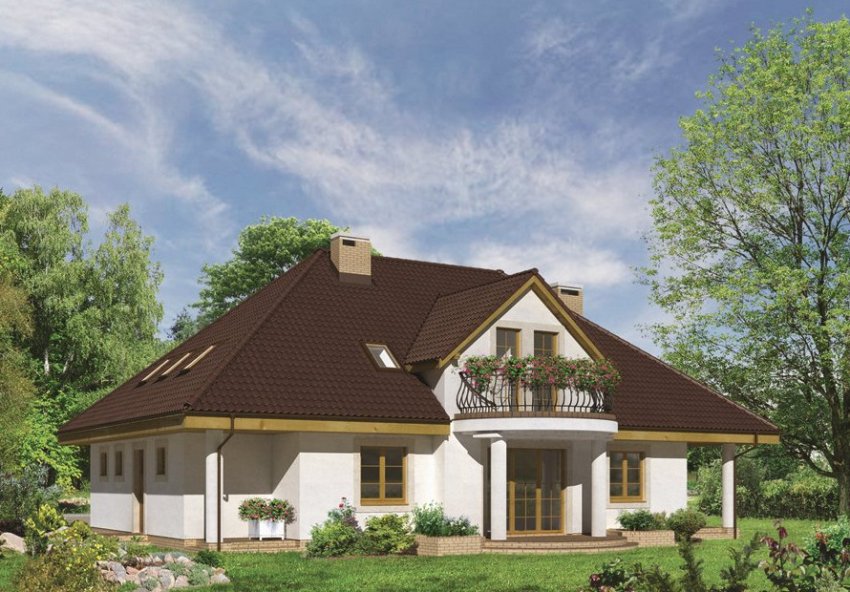

Устройство мансарды возможно и на обширном доме

Примеры оформления мансардных помещений

Самые простые архитектурные решения домов с мансардами делают их уникальными. Поэтому имеет смысл творчески отнестись к оформлению интерьера.

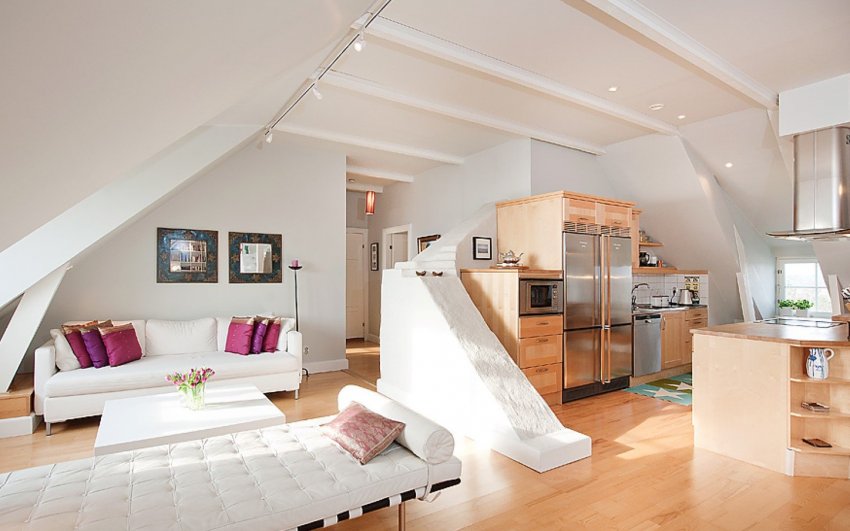

Основными современными направлениями в отделке мансард изнутри считаются стили эклектика, кантри и шале. Особенностью таких решений являются некоторые элементы конструкций, оставляемые на виду, например, ими могут быть ригеля. В этих помещениях устанавливается деревянная мебель, на которой допускаются элементы резного оформления.

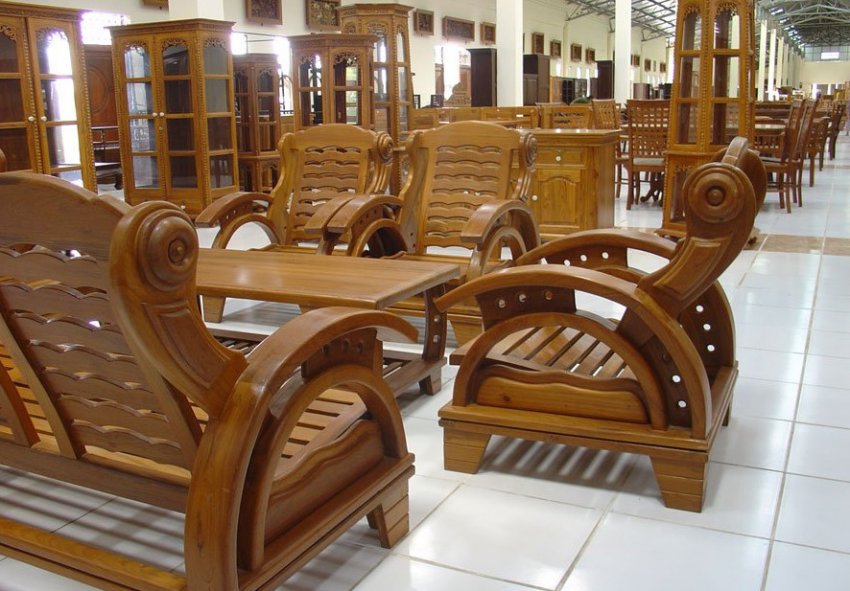

Деревянная мебель лучше всего подойдет для мансарды

На диваны и кресла можно разложить подушки и пледы. В таком помещении уместна звериная шкура на полу.

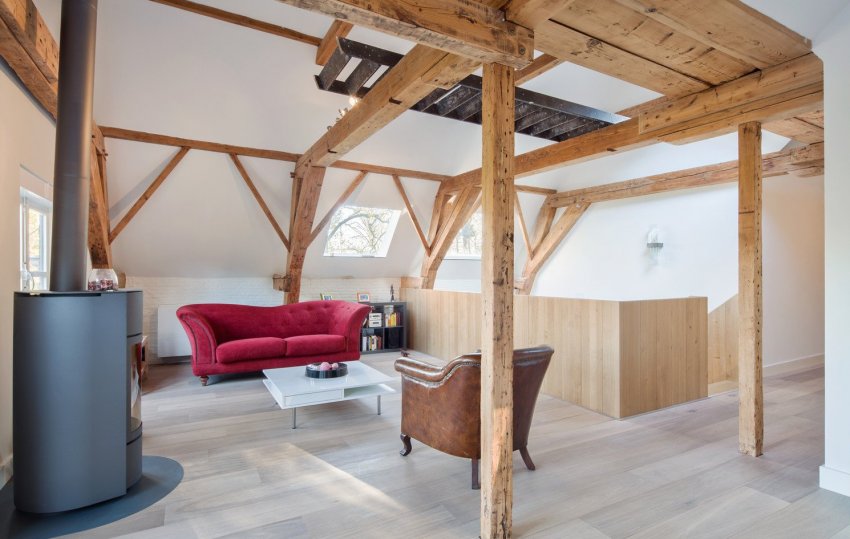

Мансарда в стиле шале очень популярна

Распространённым можно считать оформление мансарды в стиле прованс. При этом все элементы конструкции зашиваются гипсокартоном. Учитывая особенность материала, можно создавать самые причудливые формы отделки и элементы декора. Лицевое оформление производится с использованием штукатурки и краски. При таком стиле очень уместны многочисленные полочки с сувенирами.

Прованс — оригинальное стилевое решение для отделки мансарды

Расположение мебели в мансардах полностью зависит от предпочтений хозяев. В зависимости от конструкции подбирается и соответствующая обстановка. Причём делать это нужно уже на этапе проектирования с учётом следующих обстоятельств:

1. На мансарде под двускатной крышей шкаф вплотную к боковой стене установить невозможно из-за скатов на противоположных стенах.


2. Обязательным устройством для домов с мансардой являются лестницы для подъёма в верхнее помещение. Они должны быть удобными, безопасными и довольно прочными.

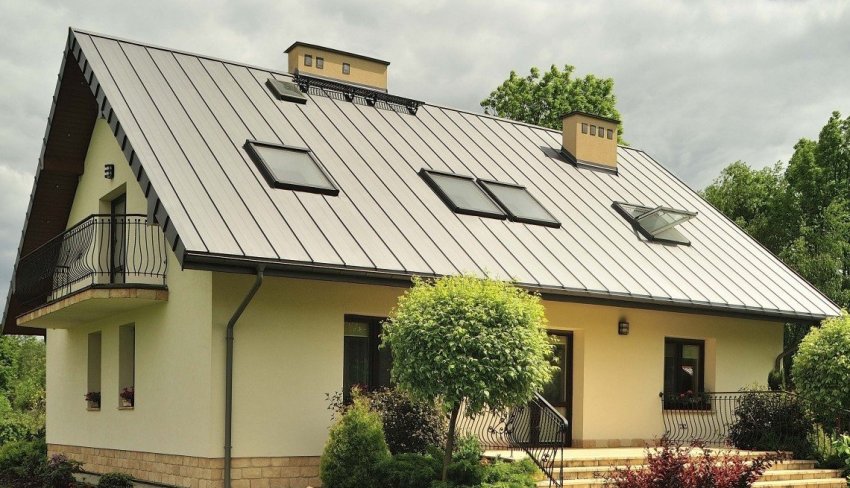

3. Особое внимание нужно уделить подбору мансардных окон и их правильной установке. Освещённость помещения является одним из главных факторов, учитываемых при строительстве. И несмотря на высокую стоимость таких светопрозрачных конструкций, их следует применять в нужном количестве.



   В мансардном помещении можно устроить рабочий кабинет

Вариантов эстетического оформления мансардных помещений множество и здесь открывается полный простор для фантазии.

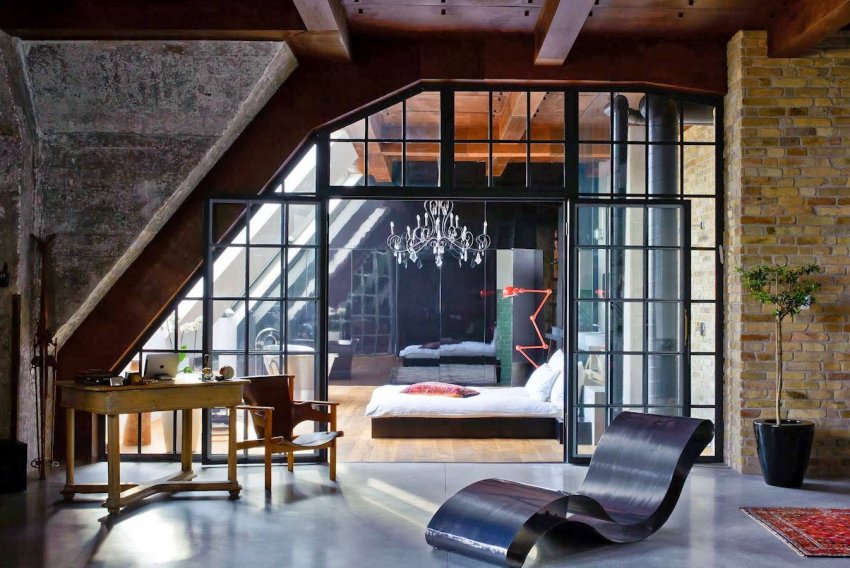

Разнообразие стилей отделки определяется формой крыши

Популярность домов с мансардой вполне обоснована. При небольшом приросте затрат можно получить дополнительное жилое или функциональное помещение, которое к тому же улучшает условия эксплуатации дома в целом.

Видео: устройство мансарды под четырёхскатной крышей

Отзывы о мансардах

Скажите пожалуйста, при таком варианте можно обойтись жилым мансардным этажом или всё-таки целесообразно делать второй полноценный?

Моё ИМХО — если есть возможность сделать полноценный второй этаж —делайте. Экономия на мансарде — мифическая. Вы экономите на стенах и тратите кучу денег на хитрый пирог крыши, в результате то на то и выходит… А проблемы с мышками, бегающими под утеплителем, пожарной безопасностью, возможными протечками крыши, которые не так просто найти остаются…

e.s.

http://www.stroimdom.com.ua/forum/archive/index.php/t-27761.html

По эксплуатации — вполне нормально, зимуем вторую зиму. Неудобства скорее летом — если не правильный пирог — жарковато. У нас температура не выше 26 градусов была летом, зимой держит тепло хорошо — в морозы было 22. Не знаю как с полноценным этажом, но в мансарде проблем не наблюдаю… А если установить мансардные окна, то даже очень интересно можно дизайн придумать…

pargas

http://www.stroimdom.com.ua/forum/archive/index.php/t-27761.html

Да уж, много на форуме теоретиков — согласен. Вот мы живём уже третий год, второй этаж — спальня 36 квадратов, кабинет 12, с/у 4. В принципе получился полноценный этаж. Единственно что раздражает — это шум дождя в мансардное окно, хотя уже вроде как и привык, в поезде ведь мы спим..:D

Major

http://www.stroimdom.com.ua/forum/archive/index.php/t-27761.html

Когда разрабатывал проэкт дома, изначально с женой планировали 2 полных этажа, но потом я решил левую часть дома (жена была против) сделать мансардной (После Европы мне очень понравились такие помещения изнутри своим уютом, неординарностью и компактностью). В итоге правую часть 2 этажа — 2 спальни и гардеробную — около 45 кв.м. сделал полноценным 2 этажом высотой около 2.6 м, а левая часть — кабинет, хол, ванна мансардные с манс. окнами (35 кв.м) — мне и жене безумно нравиться!!! По себестоимости мансарда может и дешевле ( ненамного) получается, но я её выбрал из своих дизайн предпочтений — о чём ни чуточки не жалею, и радуюсь на сегодняшний день! Ещё немаловажно сделать её правильно, качественными материалами и прямыми руками -тогда с температурой зимой и летом будет ОК и шум ни крыши, ни окна вам будет нипочём!(у меня металлочерепица)! Так что выбор только за вами и решение тоже! Удачи:)

UDO

http://www.stroimdom.com.ua/forum/archive/index.php/t-27761.html

Мансарда — очень ответственный проект, к исполнению которого нужно отнестись максимально собранно. Любая ошибка чревата полной переделкой работ с большими дополнительными затратами времени и средств. Конструктивно в мансарде нет ничего особенно сложного, её можно обустроить своими руками при наличии средней квалификации.
