Правильный кровельный пирог — залог тепла и уюта в доме - Строительство и ремонт.

Рано или поздно всем, кто уже начал строить свой дом или только задумывается о строительстве, приходится сталкиваться с такими малознакомыми словами, как «контур утепления», «стропила», «паро- и гидробарьер». В поисках ответов приходит понятие, что крыша — это не только видимая часть, имеющая необычную форму и красивое покрытие. Это, оказывается, многослойная конструкция с множеством основных и вспомогательных элементов. И оттого насколько слажено они сработают, зависит долголетие крыши и дома в целом.

•
  #i-2


#i-3

•
  #i-4



•
  #i-5



•
  #i-6



•
  #i-7



•
  #i-8



•
  #i-9



•
  #i-10



•
  #i-11



  •
    #i-12







•
  #i-13



  •
    #i-14






#i-15

•
  #i-16



  •
    #i-17



  •
    #i-18



  •
    #i-19



  •
    #i-20



  •
    #i-21







•
  #i-22



  •
    #i-23



  •
    #i-24



  •
    #i-25



  •
    #i-26



  •
    #i-27






#i-28

•
  #i-29


#i-30

Что такое кровельный пирог

Казалось бы, такое странное сочетание — кондитерское изделие и строительный термин. Но именно оно полностью раскрывает структуру кровли, её значение и задачи — защитить дом от негативных природных воздействий и обеспечить хороший микроклимат в жилых помещениях. А это достигается благодаря многочисленным слоям изоляционных материалов и доборным комплектующим изделиям.

Кровельный пирог, где каждый элемент находится на предназначенном ему месте и выполняет возложенные на него функции, — основная начинка крыши. И от правильности его укладки, а именно очерёдности расположения и технологии крепления слоёв, зависит функциональность крыши.

Стандартный кровельный пирог состоит из нескольких слоёв, располагающихся в строго определённом порядке

Видео: кровельный пирог скатной крыши, роль изоляционных слоёв и вентиляции

Состав кровельного пирога

Кровельная конструкция обустраивается в двух вариантах — под холодное чердачное помещение и под утеплённую кровлю.

Устройство холодной кровли

Холодной считается кровля, пространство под которой остаётся неутеплённым и чаще всего неиспользованным. Бывают случаи, когда его сознательно оставляют холодным, например, для хранения законсервированных фруктов, овощей и продуктов.

Для покатой холодной крыши кровельный пирог разбивается на две части, расположенные в разных зонах.

Слои кровельного пирога холодной крыши разделены и обустроены в разных зонах — на скатах и потолочных перекрытиях

На скатах слои кровельного пирога (изнутри наружу) следующие:

• гидроизоляция, проложенная по стропилам;


• контрейки и обрешётка;


• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к чердаку):

• потолочная обшивка;


• пароизоляция;


• утеплитель.

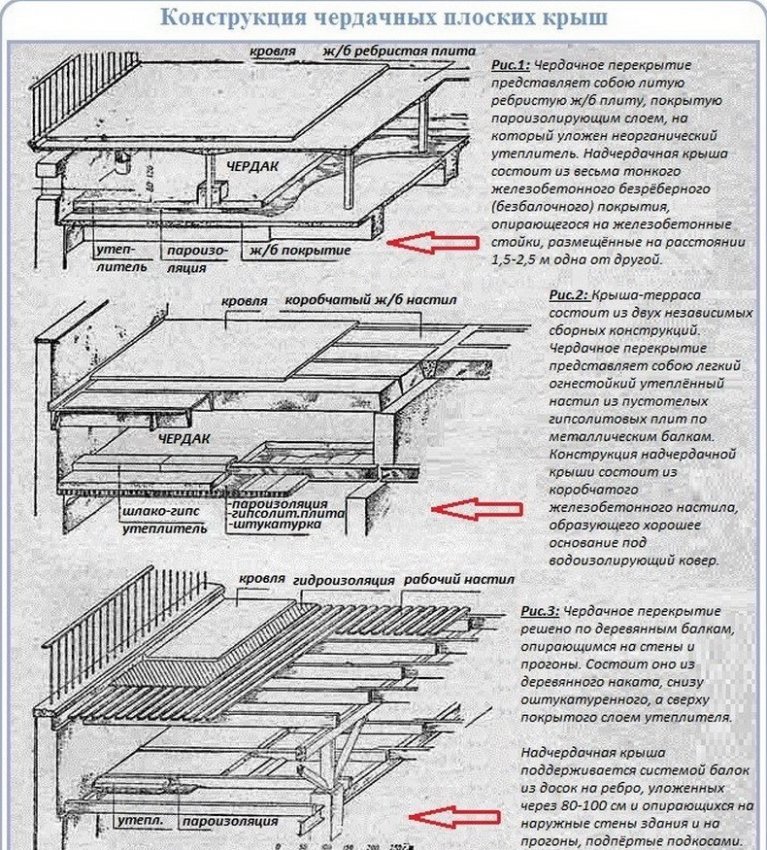

Для плоских чердачных кровель принцип остаётся таким же, кроме верхнего чердачного перекрытия, на котором гидроизоляцию обычно не прокладывают. Мягкий кровельный настил, чаще всего используемый на плоских крышах, сам является стопроцентным герметиком. Да и укладывают его на прочное бетонное основание или профлисты, по которым устраивают керамзитовый слой по разуклонке и выравнивающую цементно-песчаную стяжку. Этого вполне достаточно, чтобы предотвратить любые протечки кровли.

Исключение составляют лишь конструкции, в которых надчердачная крыша поддерживается системой деревянных балок. В этом случае поверх деревянных элементов дополнительно прокладывают гидроизоляционный материал.

Гидроизоляционный слой на плоских чердачных крышах прокладывается лишь в конструкциях, имеющих деревянное основание

Холодные кровли считаются самыми правильными, поскольку в них обеспечена свободная циркуляция воздуха, которую при необходимости дополняют кровельными аэраторами. Такая кровля может прослужить до 100 лет, сохранив в целости и пригодности стропильную систему.

Утеплённая кровля

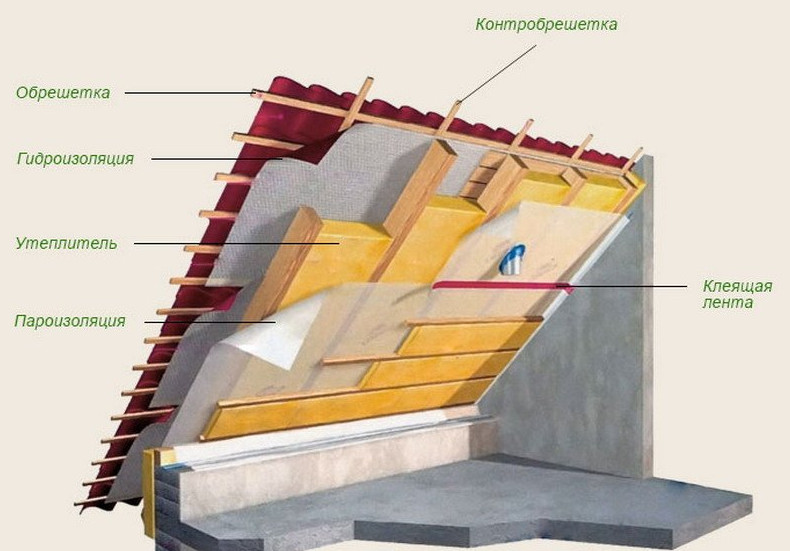

Для утеплённой кровли с эксплуатируемым мансардным помещением кровельный пирог характеризуется тем, что все его составляющие объединены в целостную конструкцию со строго обусловленным чередованием слоёв и устройством вентиляционных зазоров.

Если смотреть изнутри помещения, то расположение слоёв кровельного пирога выглядит следующим образом:

• внутренняя обшивка;


• пароизоляция, проложенная по стропильным ногам;


• теплоизоляция, уложенная между стропилами;


• сплошной настил из влагостойкой фанеры, обрезной доски или стружечных плит;


• гидроизоляционный слой;


• контррейки и обрешётка;


• кровельное покрытие.

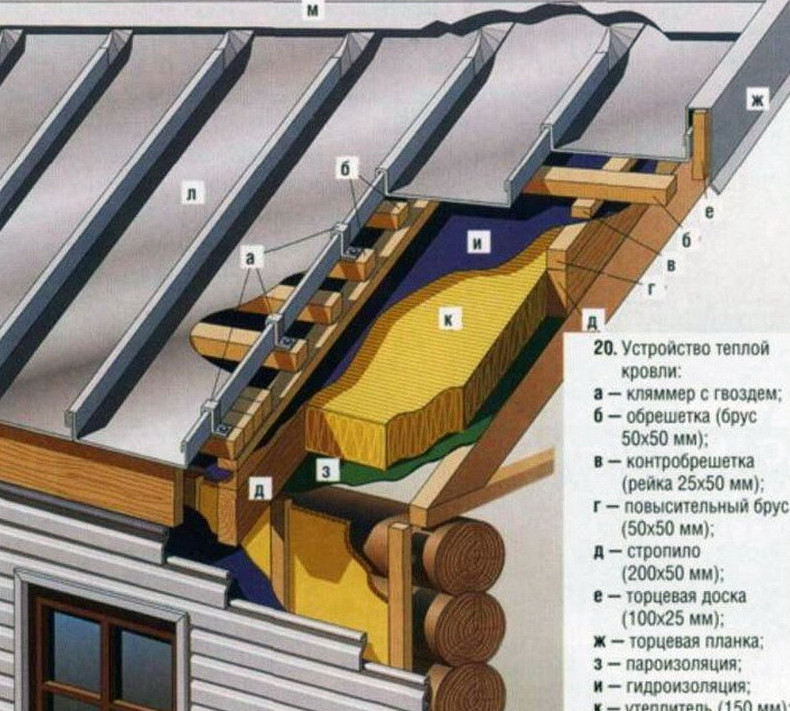

  Типовое обустройство кровельного пирога для простой утеплённой крыши состоит из слоёв паро-, гидро- и теплоизоляции, обрешётки и финишного порытия, между которыми в определённых местах устраивают вентиляционные зазоры

При обустройстве утеплённой кровли нужно уделить особое внимание герметичности стыков всех кровельных слоёв в труднодоступных для монтажа и поэтому особо проблемных местах — стенах, вентиляционных стояках и дымоходных трубах, окладах мансардных окон и ендовах. Нарушение герметичности чревато возникновением мостиков холода и потерями тепла через кровлю.

Рассмотрим подробнее слои кровельного пирога тёплой крыши и их предназначение.

Внутренняя отделка подкровельного помещения

Подкровельное пространство в виде чердака или мансарды — занятная конструкция. Даже будучи шикарно отделанным, оно не выглядит солидно. Зачастую наклонные стены и потолок придают этому помещению ореол романтичности, воздушности и лёгкости.

При выборе отделочного материала нужно учитывать, что стропильная система под воздействием ветровой и снеговой нагрузки, сезонных перепадов температур всё равно будет иметь признаки деформации. Они будут очень малыми и невидимыми, но с ними придётся считаться, чтобы не получить со временем растрескивание стыков на облицовке.

Основная задача отделочного слоя кровельного пирога — облагородить подкровельное пространство и защитить следующее наслоение — пароизоляцию — от влаги из помещений дома. Для облицовки в основном используют:

• блокхаус или вагонку;


• гипсокартон (ГКЛ);


• плиты МДФ или ОСБ.

Гипсокартон, пожалуй, самый востребованный материал для внутренней отделки, особенно на сложных ломаных крышах. Его легко нарезать, благодаря чему можно зашивать элементы самых затейливых форм. Помимо этого, гипсокартон создаёт идеально гладкую поверхность, которую впоследствии нетрудно покрасить или нанести красивую декоративную штукатурку. К тому же из него можно изготовить любые декоративные элементы и сделать интерьер помещения невероятно привлекательным.

Облицовочными элементами из гипсокартона можно украсить мансардное помещение и даже разделить его на зоны

Не менее красиво смотрятся мансарды и чердаки, обшитые ОСБ или МДФ плитами. Этот материал такой же гладкий, как и гипсокартон, но гораздо прочнее.

Облицовка подкровельного помещения влагостойкими плитами МДФ с использованием игры света позволяет сделать необычные яркие акценты на отдельных элементах интерьера

Большим преимуществом гипсокартона и плит является то, что под них можно монтировать скрытую проводку, но с применением огнезащитных гофр. А вот при обшивке деревом электропроводку придётся делать открытой и затем декорировать. Но, несмотря на это, многие всё же отдают предпочтение деревянным погонным материалам — вагонке и блокхаусу с имитацией оцилиндрованного бревна или бруса, как экологически чистым материалам, не выходящим из моды.

Обшитая тёмной вагонкой мансарда в классическом стиле в сочетании со светлыми стенами выглядит строго и элегантно

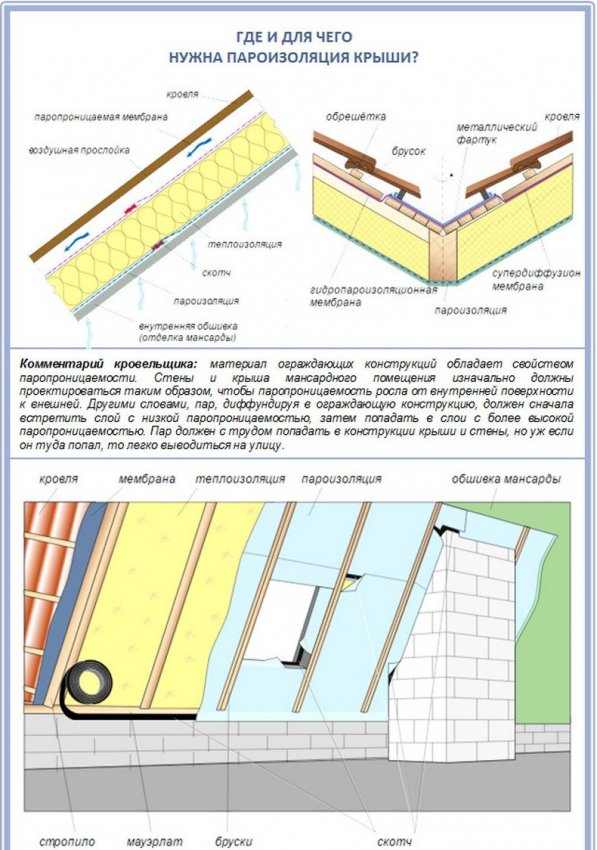

Пароизоляционный слой кровельного пирога

Главный враг любого утеплителя — это пар. Поднимаясь из отапливаемых помещений, он в подкровельном пространстве встречается с холодным воздухом, в результате чего конденсируется и оседает в прослойках кровельного пирога. Чтобы не допустить этого между теплоизолятором и внутренней облицовкой прокладывают пароизоляционный слой. Но кроме защиты утеплителя пароизоляция ещё и удерживает тепло в подкровельном пространстве, что особенно актуально в межсезонье.

Как стандартный вариант, в качестве пароизоляции можно использовать двухслойную полиэтиленовую плёнку с армирующей сеткой из полиэтиленовых полос между слоями.

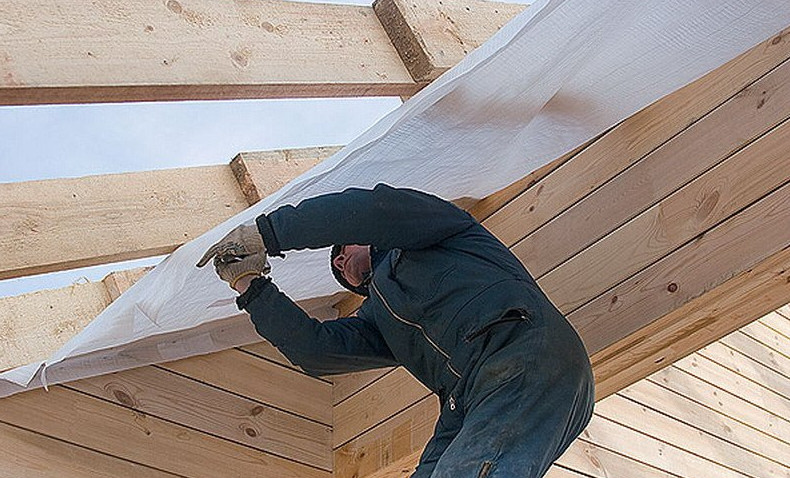

Пароизоляционный слой в кровельном пироге располагается между внутренней обшивкой и утеплителем

При выборе пароизоляционного материала нужно обращать внимание на следующие моменты:

1. Прочность плёнки или мембраны на разрыв. На пароизоляционный материал оказывает давление утеплитель, в результате чего тонкая плёнка может порваться, и тогда конденсат сделает своё чёрное дело.


2. Показатель паропроницаемости. Если такой коэффициент варьирует от 0 до 90 г/м² в сутки, тогда это пароизоляционный материал. Коэффициент свыше 100 указывает на паропроницаемый гидроизолятор, который для устройства пароизоляционного слоя не подходит.

Не существует никакой универсальной «парогидроизоляции». Пароизоляционные плёнки или мембраны и паропроницаемая гидроизоляция — разные понятия, и неправильное их использование обернётся плохими последствиями для всего дома.

Теплоизоляционный материал для кровельного пирога

Как человек нуждается в одежде, так и дому необходима защита от жары и холода. Поэтому теплоизоляция — самый простой и эффективный метод энергосбережения. Хорошие теплоизоляционные материалы способны снизить теплопотери до 70%. К тому же они обеспечивают:

• комфорт в помещении;


• эффективное шумо- и звукопоглощение;


• экономию затрат на отопление и кондиционирование дома;


• увеличение срока эксплуатации основных конструкций;


• уменьшение выбросов углекислого газа в окружающую среду.

В частном домостроении широко используют минераловатные утеплители — недорогие, прекрасно сохраняющие тепло и прохладу, химически и биологически стойкие. Вдобавок они имеют установленный нормативами предел огнестойкости более 1000 °C.

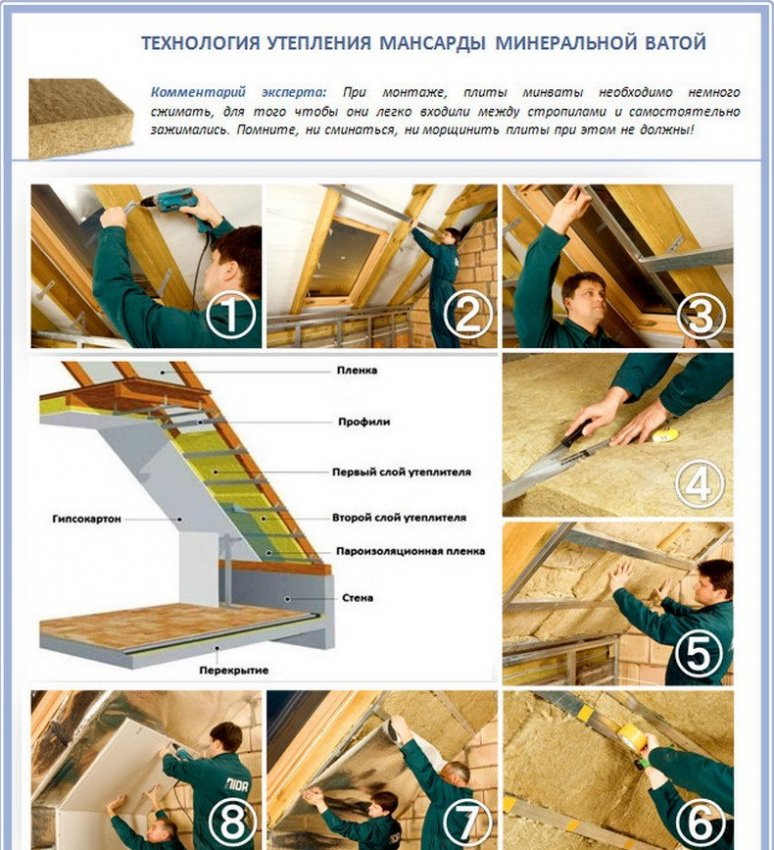

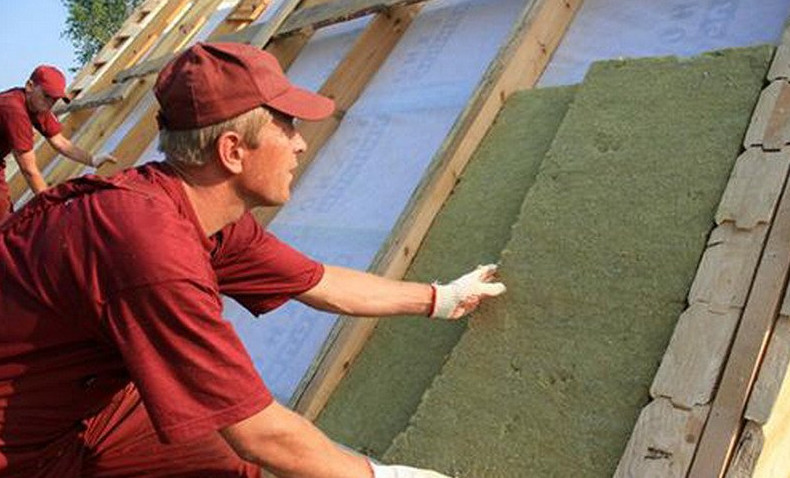

При утепление мансарды минеральная вата закладывается в промежутки между стропильными балками

В последнее время на строительном рынке появились новые утепляющие материалы.

1. Штапельное стекловолокно URSA — широкопрофильный утеплитель, легко монтируемый в труднодоступных местах.


2. Экструдированный пенополистирол, отличающийся высокими показателями тепло- и звукоизоляции, простотой использования и долгим сроком службы — до 100 лет.


3. Напыляемые утеплители, которые наносятся при помощи специальной техники и образуют ровный слой на поверхности с любой геометрией.


4. Пенопласт — самый бюджетный вариант утепления.

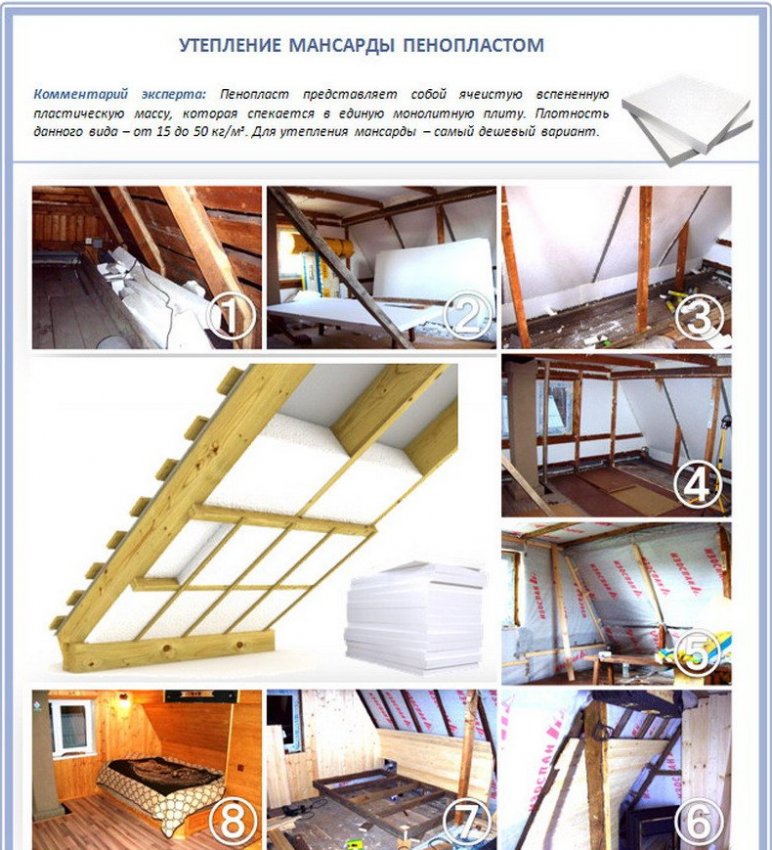

Пенопласт широко используется для утепления крыш и стен дома, потому что он легко укладывается и недорого стоит

Какой утеплитель выбрать, решает хозяин. Все они заслуживают внимания. Однако для получения максимального эффекта нужно не только грамотно подобрать утеплитель соответственно конструкции кровли, но и соблюдать технологию монтажа, которую предлагают производители изоляционных покрытий.

Гидроизоляция кровли

Следующим слоем кровельного пирога является гидроизоляция, расположенная над утеплителем с воздушным зазором для вентиляции последнего. Устройство гидроизоляции — необходимая мера для защиты всей кровельной конструкции от атмосферных осадков. Укладывают гидроизоляционный материал по всей кровле, начиная от конца стропильных ног до самого конька с организацией выхода воздуха, чтобы влага не оставалась в утеплителе.

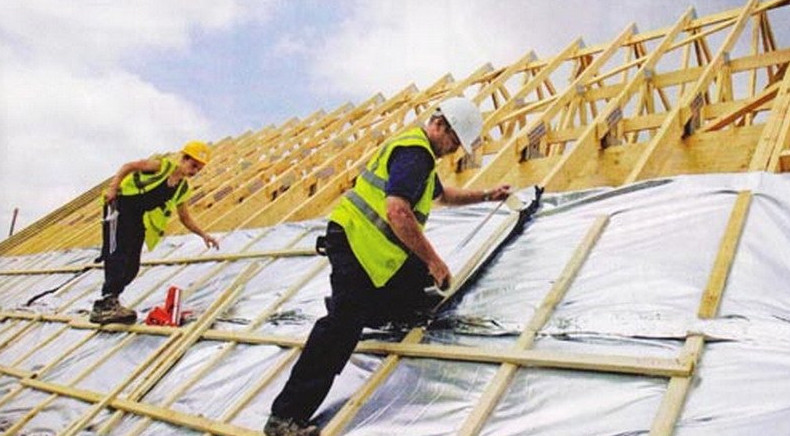

Для гидроизоляции кровли часто используется армированная плёнка, которую укладывают по стропилам с небольшим провисанием

Гидроизоляционную плёнку прокладывают с провисанием между стропилами не более 20 мм. Мембранные материалы монтируют прямо на утеплитель без провисания, что существенно снижает ветровую нагрузку.

Гидроизоляционные материалы должны обладать:

• механической прочностью;


• хорошей влагонепроницаемостью;


• эластичностью и теплостойкостью.

К тому же необязательно, но желательно, чтобы они имели теплосберегающие качества. Защита от холода и влаги в одном изоляционном материале — отличное решение для дома.

Вентиляционные зазоры в кровельном пироге

При обустройстве кровли нужно помнить — она должна хорошо дышать независимо от её конструкции. Иначе крыша будет «плакать» и никакие изоляционные слои не помогут. Тёплая кровля обычно устраивается над мансардными помещениями, которые не позволяют обепечить необходимый простор для свободной циркуляции воздуха.

Для естественной вентиляции холодной кровли в чердачном помещении есть все условия, а при обустройстве тёплого чердака приходится предусматривать вентиляционные зазоры

Поэтому при возведении утеплённой крыши нужно предусмотреть устройство трёх вентиляционных зазоров, чтобы обеспечить полноценную естественную вентиляцию подкровельного пространства:

1. Карнизный канал по всей длине свесов для притока холодного воздуха под кровлю.


2. Пространство между контробрешёткой и обрешёткой для движения воздуха по кровле.


3. Коньковые продухи, по которым тёплый воздух будет выходить наружу.

Для усиления тяги естественную циркуляцию воздуха дополняют вентиляционными кровельными доборами — аэраторами, вентилями или турбинами.

Кровельные аэраторы дополняют недостаточную естественную вентиляцию подкровельного пространства

Система против обледенения кровли

Извечная борьба со льдом и снегом в наши дни решается довольно просто. Для этого созданы современные системы антиобледенения кровли, которые пришли на смену механической уборке снега с помощью лопаты и лома и химической обработке. В отличие от двух последних способов снегоочистки, при которых велика вероятность повреждения кровельного покрытия, системы антиобледенения совершенно безопасны и высокоэффективны. Однако они имеют свои недостатки:

• дополнительный расход электроэнергии;


• высокую стоимость;


• необходимость привлечения профессионалов, которые грамотно проведут расчёты, монтаж, тестирование и отладку всей системы.

Видео: обогрев кровли, желобов и водостоков электрокабелем

Кровельный материал

Каждый застройщик хочет видеть свой дом ярким, индивидуальным, привлекающим внимание и безупречным во всём. И если фасады всё-таки облицовывают в меру сдержано, то крыша с лихвой это компенсирует. Благо современные кровельные материалы — раздолье фантазии, способное подарить любому дому стиль и характер.

Огромное разнообразие текстуры и красок царит сегодня в мире кровельных настилов. Хотите крышу в тон молодой зелени или нравится ярко-оранжевый цвет — нет проблем. Красный, сиреневый, рыжий, жёлтый, голубой — всё, что душа пожелает.

Насыщенный синий цвет кровельного покрытия из битумной черепицы красиво смотрится на фоне светлого фасада

Но, выбирая кровельное покрытие, стоит помнить, что ключевыми требованиями по-прежнему остаются:

• пожароустойчивость укрывного материала;


• износостойкость, прочность и долговечность;


• простота монтажа и доступность.

И лишь после этого наступает черёд эстетических критериев.

Видео: обзор популярных кровельных покрытий, их плюсы и минусы

Разновидности кровельного пирога

Нужно отметить, что структура кровельного пирога может меняться. В зависимости от кровельного покрытия и вида крыши одни слои отсутствуют или прокладываются частично, а другие появляются дополнительно, что диктуется особенностями конкретного строения.

Виды кровельного пирога в зависимости от кровельного покрытия

Рассмотрим состав кровельного пирога под наиболее востребованные укрывные материалы.

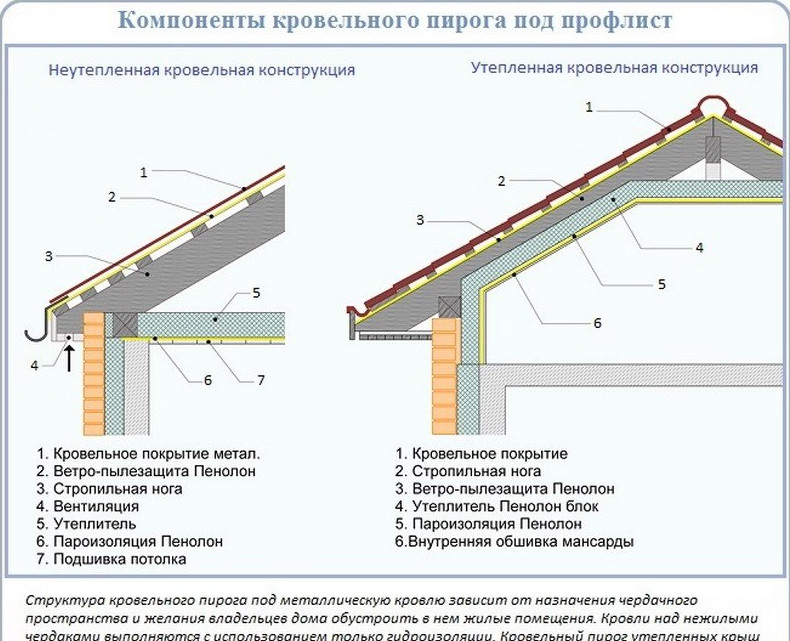

Кровельный пирог под профнастил

Профнастил — самый неприхотливый материал, поэтому обустроить кровлю под него самостоятельно труда не составит. Особое внимание нужно уделить двум слоям — теплоизоляции и шумоизоляции.

Утеплитель укладывают строго в межстропильное пространство. Чтобы улучшить работу теплоизолятора, его укрывают ветрозащитной плёнкой, не пропускающей пар, и набивают обрешётку, на которую уже монтируют профлисты. Шаг для обрешётки выбирают согласно размерам листа и уклону кровли, учитывая нахлёст в одну или две гофры. Особенности металлической кровли требуют:

1. Обязательного устройства вентиляционных зазоров между слоем изоляции и кровельным покрытием. Размер вентканалов не фиксирован, но не меньше балочной толщины обрешётки (3 см).


2. При сборке обрешётки желательно установить дополнительные рёбра жёсткости, что значительно продлит эксплуатацию крыши.

Решить проблему шумоизоляции поможет установка изолирующих полос из войлока или пенополиэтилена по стропилам.

Стандартный состав кровельного пирога под профнастил:

• внутренняя обшивка;


• пароизоляция;


• утеплитель;


• ветрозащитный слой;


• обрешётка;


• кровельное покрытие из профнастила.



  Над нежилыми чердачными помещениями прокладывают только гидроизоляцию, при обустройстве тёплой кровли к ней добавляется паро- и теплоизоляция

Кровельный пирог под гибкую черепицу

Мягкая черепица имеет большое преимущество — это абсолютно водонепроницаемый материал. Поэтому среди слоёв кровельного пирога отсутствует гидроизоляция, но появляются добавочные слои — сплошное основание из влагостойких стружечных материалов и подкладочный ковёр.

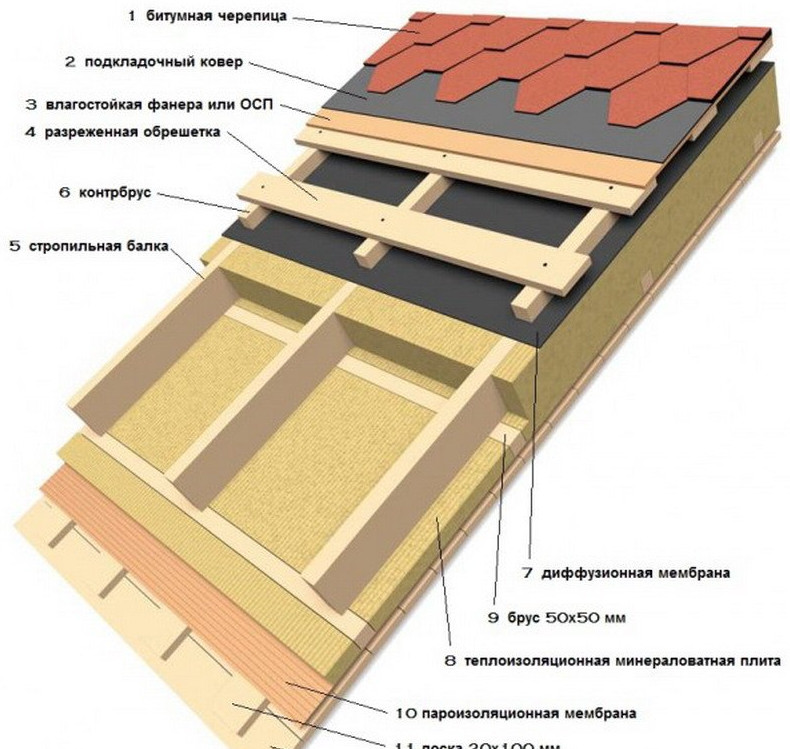

Устраивается пирог под черепицу чередованием следующих наслоений:

• внутренняя обшивка подкровельного пространства;


• пароизоляционная плёнка или мембрана;


• поперечные брусья сечением 50х50 мм;


• минераловатные плиты, проложенные между стропил с таким расчётом, чтобы утеплитель не доходил до верхней кромки на 50–70 мм;


• диффузная мембрана;


• контрбрус, фиксирующий утеплитель и мембрану, а также разреженная обрешётка;


• сплошной настил из влагостойкой фанеры, шпунтованной или обрезной доски, древесно-стружечных плит;


• подкладочный ковёр;


• гибкая черепица.



  Под гибкую черепицу кровельный пирог дополняется двумя слоями — сплошной обрешткой и подкладочным ковром

Кровельный пирог под ондулин

Оригинальные кровельные материалы компании «Ондулин» устройства кровельного пирога как таково не требуют. Им всё равно, есть ли утепляющий слой и паро- или гидроизоляционные плёнки, или их нет. Они сами надёжно защищают кровлю от непогоды, если правильно смонтирована стропильная система, обрешётка и при необходимости контробрешётка. К тому же фирменные материалы хорошо сохраняют тепло. Это то, о чём мы говорили в разделе «Гидроизоляция»: две значимые функции в одном материале — идеальное решение вопроса гидрозащиты и теплозащиты.

Конечно же, в наши морозные зимы в домах постоянного проживания крышу утеплять необходимо. Тем не менее под ондулин никаких особенных требований к утеплителю не предъявляется. Кроме одного — его толщина должна соответствовать нормативам СНиП. Например, для Москвы и области это не менее 25 см минераловатного материала.

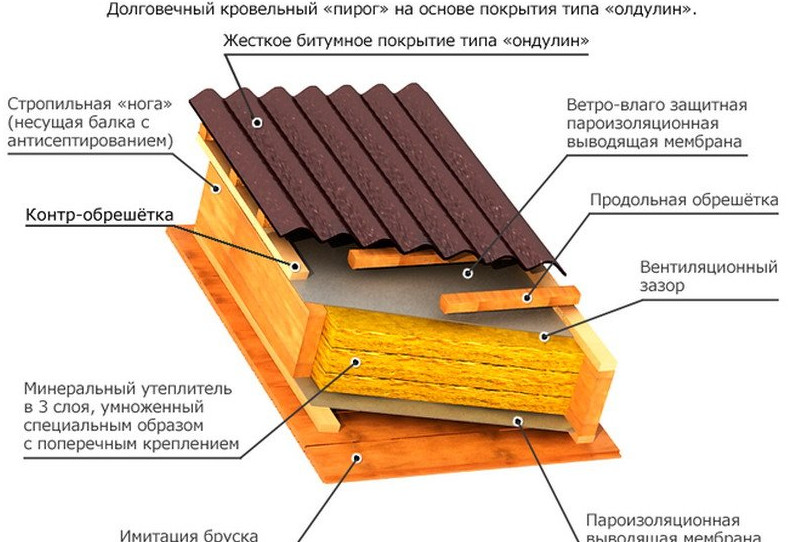

Очерёдность слоёв от кровельного настила внутрь помещения:

• ондулин, уложенный по обрешётке;


• обрешётка;


• контробрешётка;


• ветрозащитная выводящая мембрана, проложенная по стропилам;


• утеплитель в 2–3 слоя между стропильными ногами, по высоте не доходящий до края стропил, благодаря чему получается вентиляционный канал между утеплителем и мембраной;


• пароизоляция и закрепляющие рейки;


• внутренняя облицовка.



  Ондулин легко сочетается с любыми изоляционными материалами

Кровельный пирог под металлочерепицу

Количество слоёв кровельного пирога под металлочерепицу зависит от структуры кровли — утеплённая или холодная.

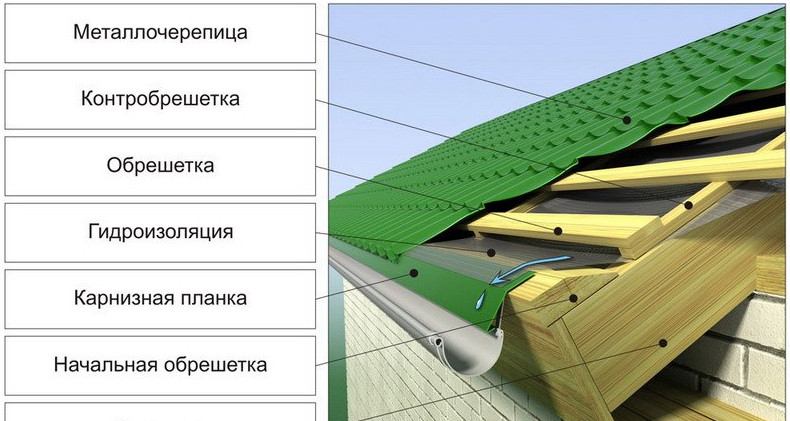

Кровельный пирог под металлочерепицу для хозпостроек, складов, беседок, террас, т. е. нежилых строений очень прост:

• стропильная система;


• гидроизоляционная мембрана;


• контробрешётка и обрешётка;


• металлочерепица.



  Для холодной металлочерепичной кровли делается вентиляционный зазор и укладывается гидроизоляционная плёнка

Видео: пирог кровли холодного чердака под металлочерепицу

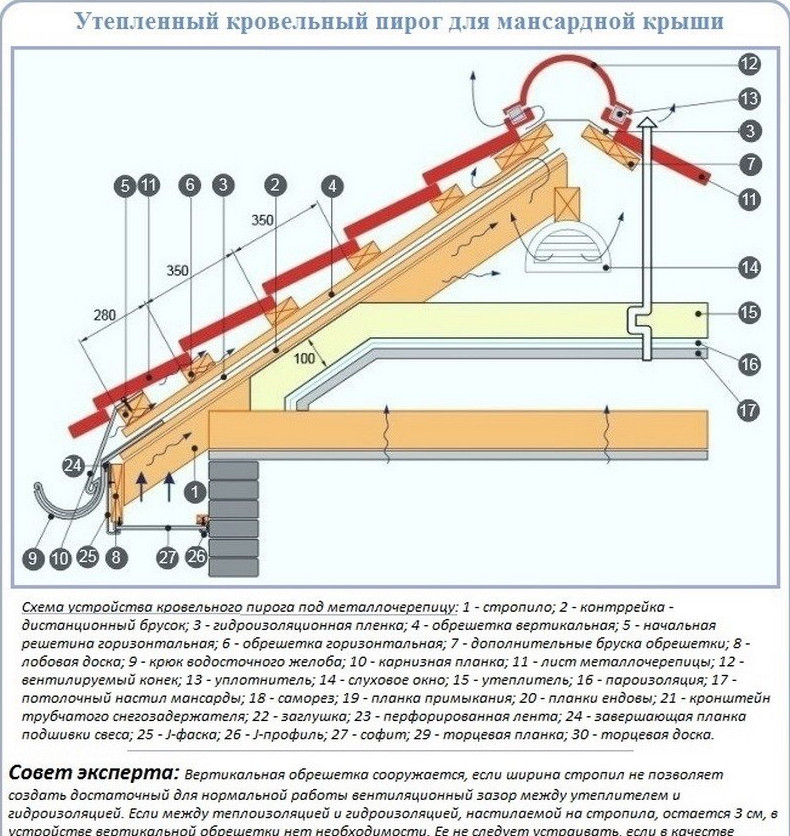

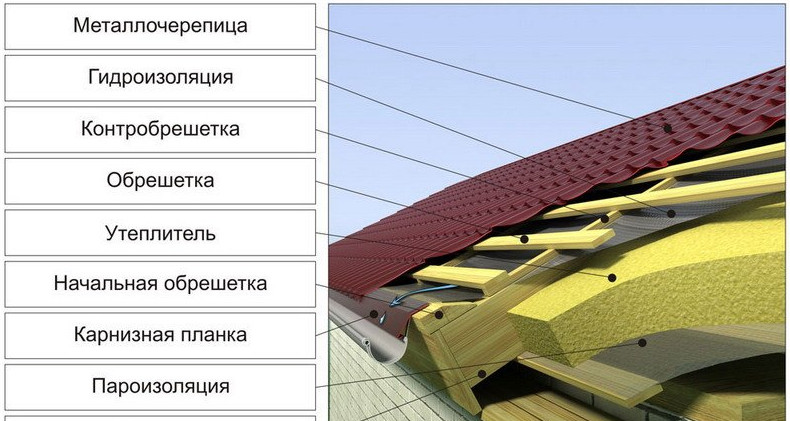

Кровельный пирог под металлочерепичное покрытие для жилых домов более сложный и состоит из:

• внутренней отделки;


• стропильной системы;


• пароизоляции;


• утеплителя;


• контробрешётки и обрешётки;


• гидроизоляции и виброизоляции;


• металлочерепичного покрытия.



  В кровельном пироге под металлочерепичную тёплую кровлю должны присутствовать все стандартные материалы и вентиляционные зазоры

Поскольку металлочерепица относится к категории «громких» покрытий, то особенностью кровельного пирога является добавочный виброизоляционный слой. Уложенный по обрешётке только в местах креплений или же сплошным ковром, он поможет избежать неприятных шумовых эффектов от грохота по крыше дождя и града.

Виды кровельного пирога в зависимости от конструкции крыши

Разберём особенности кровельного пирога на примере плоской, ломаной мансардной и фальцевой кровли.

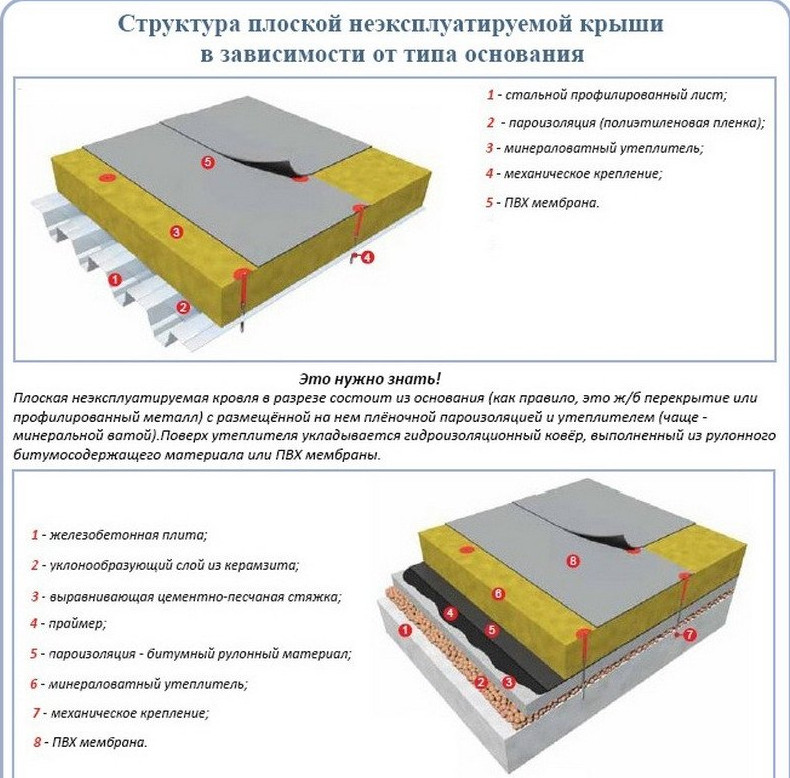

Кровельный пирог для плоской кровли

Состав кровельного пирога плоской крыши зависит от её основания, а также от того, является ли она эксплуатируемой или нет.

На неэксплуатируемых плоских кровлях слои кровельного пирога располагаются следующим образом:

1. По бетонному основанию:



   • железобетонные плиты перекрытия;


   • слой керамзита для образования уклона;


   • цементно-песчаная выравнивающая стяжка;


   • праймер;


   • пароизоляционная прослойка;


   • утеплитель;


   • кровельное покрытие.






2. По основе из профлистов:



   • стальные оцинкованные профлисты;


   • пароизоляционная плёнка;


   • утепляющий слой;


   • укрывной настил.



     Состав кровельного пирога плоской неэксплуатируемой кровли зависит от основания, на которое укладываются изоляционные материалы

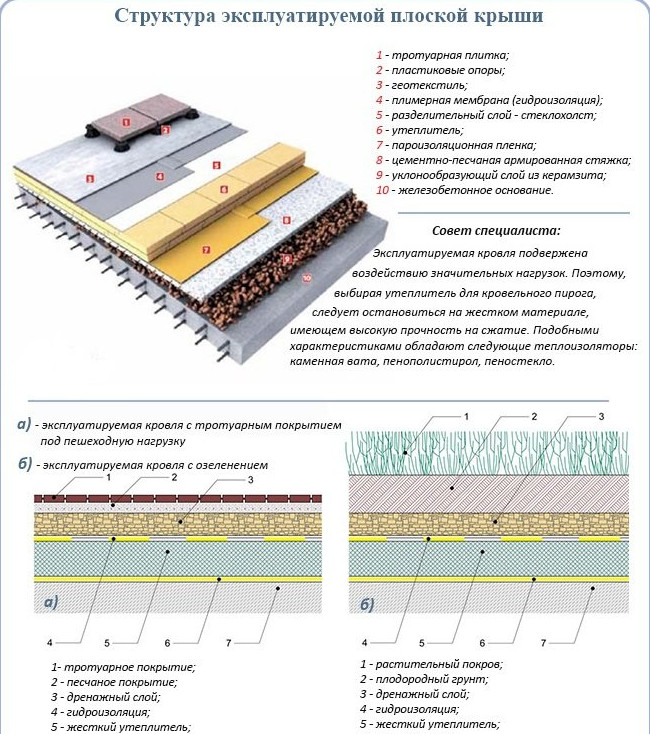

Эксплуатируемая плоская крыша используется для организации детских площадок, летних кафе, обустройства террас и цветников. Кровельный пирог такой конструкции выполняется следующим образом (от наружной части вглубь к основанию):

• финишный слой (тротуарное покрытие или растительный покров);


• песчаное покрытие или плодородный слой (если на кровле предполагается выполнять озеленение);


• дренажный слой;


• гидроизоляция;


• жёсткий утеплитель;


• пароизоляция;


• плита ж/б перекрытия.



  Состав кровельного пирога для эксплуатируемых кровель зависит от их предназначения

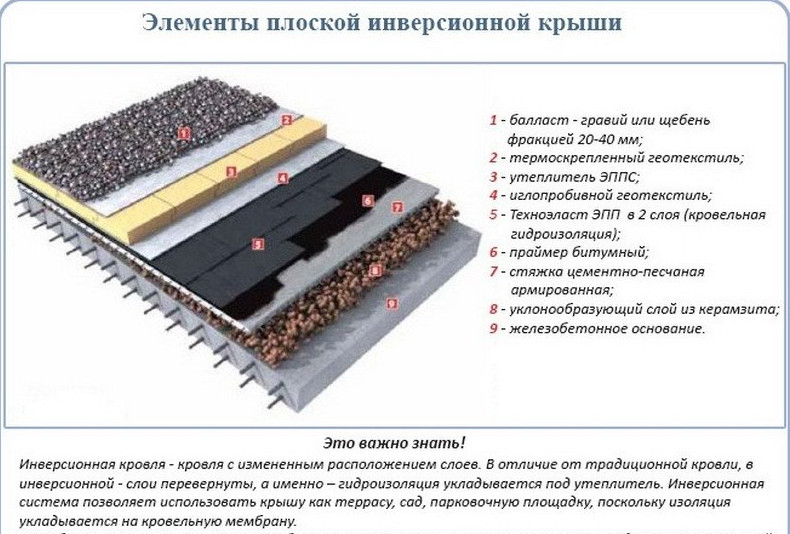

Одним из видов эксплуатируемых крыш являются инверсионные кровли. Их особенностью является обратное расположение материалов в кровельном пироге:

• бетонное основание;


• праймер;


• геотекстиль;


• утеплитель из пенопласта или экструдированного полистирола толщиной 30–120 мм;


• геотекстиль;


• дренажный (балластный) слой из гравия не менее 50 мм толщиной.



  Все слои кровельного пирога в инверсионной конструкции расположены в обратном порядке, что позволяет убрать слабые места плоской крыши при её эксплуатации

В этом случае геотекстиль является дополнительным связующим звеном между основными слоями кровельного пирога. А утеплитель, расположенный между его слоями, надёжно защищён от промокания. Инверсионные крыши часто устраиваются поверх обычных при выполнении капитального ремонта кровельного покрытия.

Кровельный пирог мансардной крыши

Существуют ломаные и простые скатные мансардные крыши, в которых подкровельное помещение отведено под жилое. Последние — те же самые утеплённые крыши, о которых мы говорили выше, с таким же составом кровельного пирога.

А вот ломаные мансардные кровли представляют интерес. Хотя, по большому счёту, изменений в стандартном наслоении кровельных материалов для них практически нет. Разница заключается лишь в прокладке утеплителя и сопутствующей ему пароизоляции, которые монтируются по скатам только до места излома. А затем налицо все признаки укладки утеплителя и пароизоляции неутеплённой крыши — горизонтально по опорным балкам (ригелям), соединяющим противоположные наслонные стропила.

Благодаря такой методике между коньком и ригелями образуется холодный треугольник, необходимый для хорошей естественной вентиляции ломаной кровли.

Слои кровельного пирога ломаной мансардной крыши:

• кровельное покрытие;


• обрешётка и контробрешётка;


• гидроизоляция, уложенная по стропилам от карнизного свеса до конька;


• дистанционный брусок для фиксации гидроизоляционного материала;


• утеплитель, проложенный между стропильными ногами до места излома и горизонтально по опорным балкам;


• пароизоляция, сопровождающая утеплитель;


• облицовочный материал мансарды.



  Кровельный пирог ломаной тёплой кровли отличается прокладкой изоляционных слоёв: гидроизоляция укладывается по всей длине стропил, а утеплитель и пароизоляция — по длине стропил только до места излома, а затем горизонтально

Видео: устройство мансардной крыши, кровельный пирог

Кровельный пирог фальцевой кровли

Фальцевой называется металлическая кровля, в которой листы (картины) соединены путём загиба, а образующиеся при этом желобки выполняют функцию водоотвода. Такое соединение листов титан-цинка, меди, алюминия и стали смотрится на крыше фантастически. К тому даёт возможность создать однородный водонепроницаемый настил, чтобы защитить все слои кровельного пирога.

Фальцевая крыша с матовым покрытием серого цвета красиво гармонируют с деревянной архитектурой дома в такой же цветовой гамме

Кровельный пирог под фальцевую кровлю:

• внутренняя отделка;


• пароизоляция;


• утеплитель между стропилами, толщиной 150 мм;


• повышающий брус сечением 50х50 мм для вентзазора;


• гидроизоляция по стропилам или повышающему брусу;


• контробрешётка и обрешётка;


• кляммеры с механическим креплением к обрешётке для фиксации загибов;


• фальцевые листы.



  Для фальцевой кровли на обрешётку дополнительно монтируются специальные крепёжные элементы — кляммеры, предназначенные для фиксации загибов металлических листов

Видео: монтаж фальцевой кровли

Основные этапы работ по укладке кровельного пирога

1. На начальном этапе работ возводится стропильная система из наслонных и висячих стропил соответственно конструкции крыши.

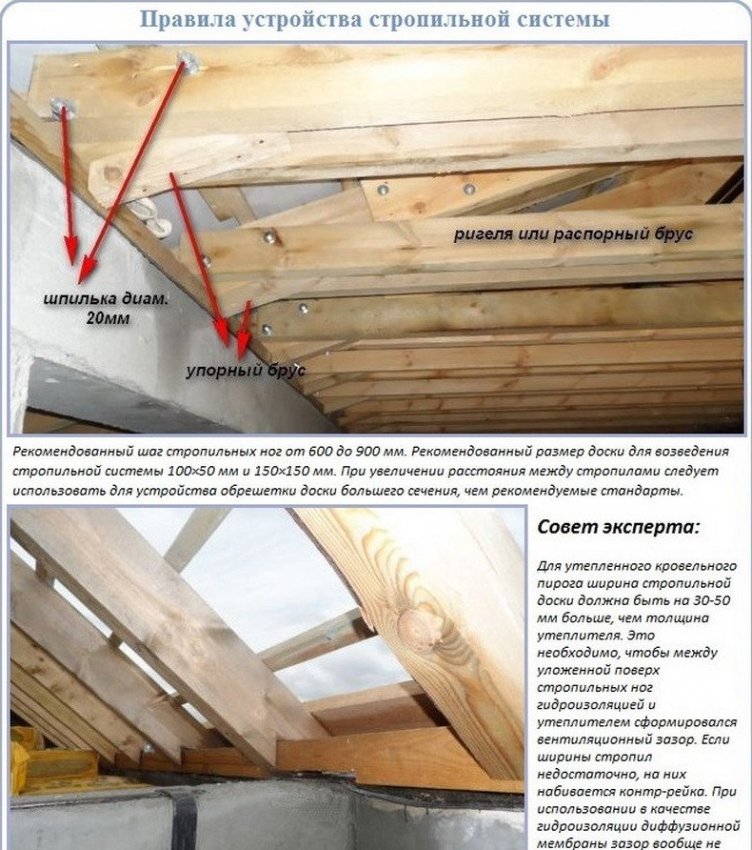

   Шаг стропил для ломаной крыши обусловливается конструкцией кровли и укрывным материалом, рекомендуемое значение — от 600 мм



2. Затем по стропилам изнутри помещения прокладывается пароизоляция из полиэтиленовых либо полипропиленовых плёнок или дышащих мембран. Полотна фиксируются между собой строительным скотчем, степлером и закрепляются при необходимости рейками со стороны помещения.



   Пароизоляционная плёнка прокладывается по стропилам и фиксируется степлером



3. С наружной стороны крыши укладывается утеплитель между стропильными ногами. Толщина утеплителя зависит от кровельного покрытия, ветровой и снеговой нагрузки конкретного региона, климатических особенностей местности и вида самого утеплителя. Но в любом случае слой теплоизоляции должен заканчиваться ниже верхнего края стропильных ног для создания вентиляционного зазора. При необходимости на края стропил набивают повышающие бруски.



   Слой утеплителя должен располагаться ниже кромки стропил для обеспечения свободной циркуляции воздуха



4. Поверх утеплителя по стропилам или брускам прокладывается гидроизоляционный материал и фиксируется контррейками.



   Гидромембрана, в отличие от плёнок, укладывается свободно, но без провисания между стропилами



5. Поперёк контрреек (контробрешётки) набивается обрешётка — сплошная или пошаговая в зависимости от кровельного материала и места расположения на крыше (ендовы, места примыканий, карнизная часть, коньковый хребет требуют сплошного настила независимо от типа финишного покрытия).


6. Под некоторые виды укрывного материала по обрешётке устраивается сплошной настил из влагостойких стружечных материалов или крепятся кляммеры.


7. Поверх всего пирога монтируется кровельное покрытие в соответствии с инструкцией производителя этого материала.

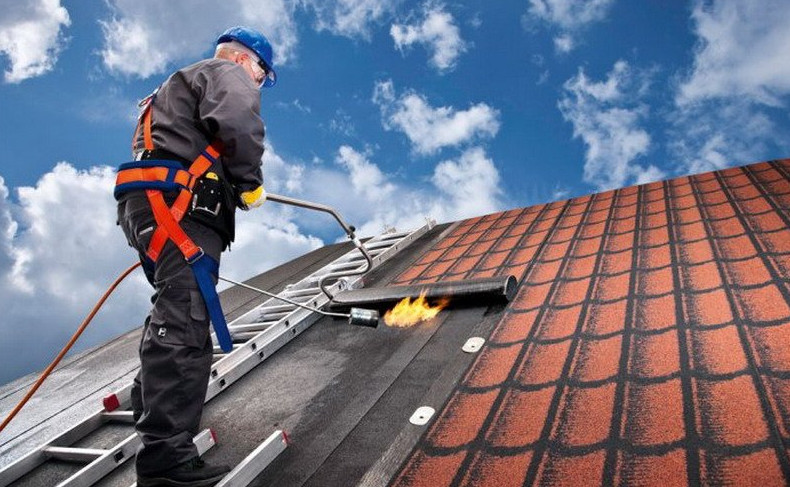

   Укладка финишного покрытия завершает работы по устройству внешней части кровли



8. Облицовывается чердачное или мансардное помещение.

Видео: правила монтажа кровельного пирога

Отзывы о различных материалах и способах устройства кровельного пирога

strelych сказал (а): Приобретены 2 вида пленки, одна как тряпка и легко рвется, другая как мешковина и порвать сложно. обе написаны парогидроизоляция.

А все-таки названия у пленок какие-нибудь есть? Боюсь без марок и без названий мы тут мало чем сможем помочь. В любом случае между утеплителем и кровлей монтируется диффузионная паропроницаемая мембрана, вы поставили пароизоляцию. Конденсат вам обеспечен. Вот количество его — будет он просто тихо убивать утеплитель, или будет капать на голову — это уже зависит, что за пленки вы поставили. Но в любом случае — неправильно сделано.

Rusframer

http://forum.vashdom.ru/threads/krovelnyj-pirog-i-pljonki.46439/

Нужно учитывать, для какого строения делается этот кровельный пирог. Если это жилой дом или любое другое жилое и отапливаемое помещение, то в этом случае лучше не «окунаться с головой» в экономию, а делать все более или менее в соответствии с нормами. В том случае, если помещение нежилое (например гараж), то тут можно сэкономить на объемах и качестве утепления.

он же gigabait

https://forum.derev-grad.ru/krovlya-v-derevyannom-dome-f7/krovel-nyjj-pirog-t162.html#p149232

Для утепления мансарды — гидроизоляция — обязательно мембрана. И не экономьте на кровле, берите Тайвек, Ютавек. А вот пенопластом я бы не стал утеплять — звукоизоляция хуже, чем у базальтов. Плотно вы его не закрепите, да и вообще вредно для здоровья. Берите Изолайт, Рокволл, Изовол. И только в матах. Снизу пароизоляцию (проклеить бутилкаучуковой лентой стыки), рейку 50*20 (для обеспечения зазора) и нашивайте черновой потолок.

berd80

https://www.forumhouse.ru/threads/48437/

войт сказал (а): У меня работа с крышей процентов на 90 закончена. Но вот пошёл дождик и в некоторых местах не закрытых битумкой хорошенько намочил утеплитель. Насколько это криминально? ждать пока он просохнет или заставить поменять утеплитель?

Утеплитель — менять. Судя по его виду, качество у него плохонькое. Натолкан так, что вентзазор перекрывает. Крыша сделана на редкость непрофессионально. Случайно не впихивали толстый слой утепления в меньшую толщину стропил? Снизу утеплитель выпирает, сверху тоже выпирает. Что-то не так. Стропила у вас металлические? Тогда менять нужно не только утеплитель, но и вообще все. При металлических стропилах такая конструкция нежизнеспособна.

Matilda

https://www.forumhouse.ru/threads/48437/page-3

Обустройство кровельного пирога — серьёзный и ответственный момент. Некоторые застройщики считают этот вопрос не столь значимым. И по старинке укладывают кровельные слои ненадлежащим образом, что приводит к серьёзным последствиям — протечкам кровли, намоканию утеплителя, появлению мха, грибка и постепенному гниению стропильной системы. Заканчивается такое пренебрежение печально — от замены некоторых элементов кровельного пирога до полной переделки крыши. Чтобы избежать этого, соблюдайте правила монтажа и не экономьте на кровельных материалах. И тогда крыша дома будет действительно надёжной защитой — прочной и красивой.
