Кровля для ангара: от выбора материалов до обслуживания готовой крыши - Строительство и ремонт.

Каркасные ангары показали себя наиболее эффективными и экономически выгодными постройками во многих областях жизни — от проведения спортивных мероприятий до хранения урожая зерновых. Но правильная постройка ангара сопряжена со множеством нюансов, большинство из которых связано с крышей. Именно некачественно сделанная кровля чаще всего становится причиной разрушения ангара и финансовых потерь его владельца. Поэтому информация о правильном устройстве крыши будет полезна как тем, кто собирается строить/покупать ангар, так и тем, кто желает проверить качество имеющегося строения.

#i-2

#i-3

#i-4

#i-5

#i-6

#i-7
- #i-8

#i-9

#i-10

#i-11

#i-12

#i-13

#i-14
- #i-15

#i-16
- #i-17

#i-18
- #i-19

#i-20

#i-21

#i-22

Виды крыш в ангарах

В зависимости от особенностей использования ангара крыша для него делается:

односкатной;

двускатной;

полигональной (двускатной ломанной);

плоской;

арочной.

На выбор конструктива крыши также влияют такие факторы, как материалоёмкость изделия (а соответственно, и цена), климатические условия региона и месторасположение конструкции (постоянное либо мобильное).

Двускатные кровли часто устраиваются над ангарами большой ширины

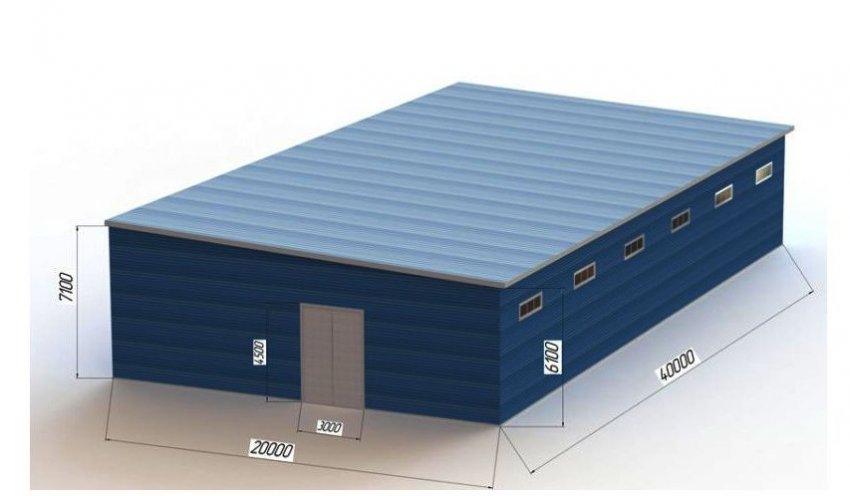

Ангары с односкатной крышей

Ангары с односкатной крышей — наименее материалоёмкий бюджетный вариант. Кроме того, они возводятся заметно быстрее аналогов. Прямостенные конструкции могут снабжаться стандартными металлопластиковыми окнами и дверьми, поэтому универсальны в применении. В таком здании может расположиться как шиноремонтная мастерская, так и склад, производственная линия, торговый павильон. Односкатная крыша достаточно устойчива к порывам сильного ветра, поэтому подходит для регионов с сильными ветровыми нагрузками.

При длине пролёта в 20 м необходимо устанавливать как минимум один продольный ряд опор под кровельную конструкцию

Эта конструкция крыши требует сооружения дополнительных опор по центральной оси здания, а при большой ширине — даже в несколько рядов. Поэтому ангары с односкатными крышами не годятся для хранения крупногабаритной техники.

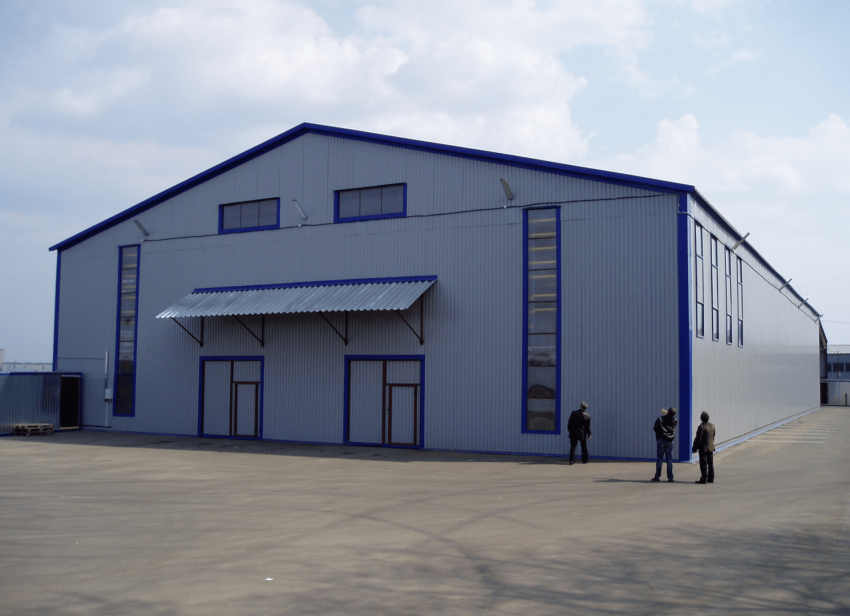

Ангары с двускатной крышей

Конструкции со стандартной двускатной крышей считаются самыми надёжными. Они способны эффективно противостоять сильным ветрам и не боятся большого слоя снега на кровле. Угол ската с обеих сторон крыши чаще всего одинаковый (крыша симметричная) и составляет от 15 до 27^о. Для улучшения аэродинамики и ускорения процесса схода снега в некоторых ангарах скругляют угол на коньке и при переходе от крыши к стенам.

Ангар с закруглёнными углами лучше противостоит ветровым и снеговым нагрузкам

Двускатную крышу сооружают на:

прямостенных ангарах, которые подходят для открытия автомойки, торгового павильона, кафе, склада, фермы, административного здания;

Прямые стенки ангара дают возможность более эффективно использовать внутреннее пространство

шатровых ангарах с наклонными стенами, использующихся в сельском хозяйстве для хранения продукции и сельхозтехники.

В шатровом ангаре наклонные стены выглядят как продолжение крыши

Конструкция двускатной кровли востребована, когда нужно сделать широкое (до 10 м) здание без внутренних опорных стоек. Арочные, плоские и односкатные крыши даже с усиленной конструкцией требуют сооружения подпорок на широких пролётах.

Благодаря простоте конструкции ангары с двускатной крышей быстро изготавливаются и собираются, поэтому их можно делать мобильными.

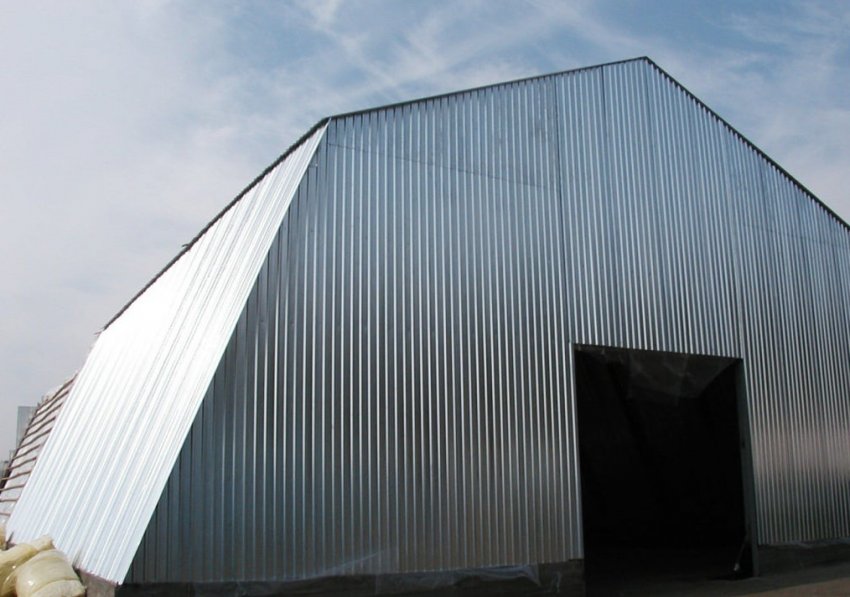

Ангары с полигональной крышей

Ангары с ломанной или полигональной кровлей используются, когда у конструкции очень широкие пролёты (около 30 м). Чаще всего так выглядят выставочные комплексы для крупногабаритных изделий, цеха с производственными линиями, хранилища авиационной техники, спортивные сооружения. К примеру, расположить самолёт с размахом крыльев 30 м и высотой 3 м более целесообразно в широком и невысоком здании, чем в ангаре с более привычными пропорциями.

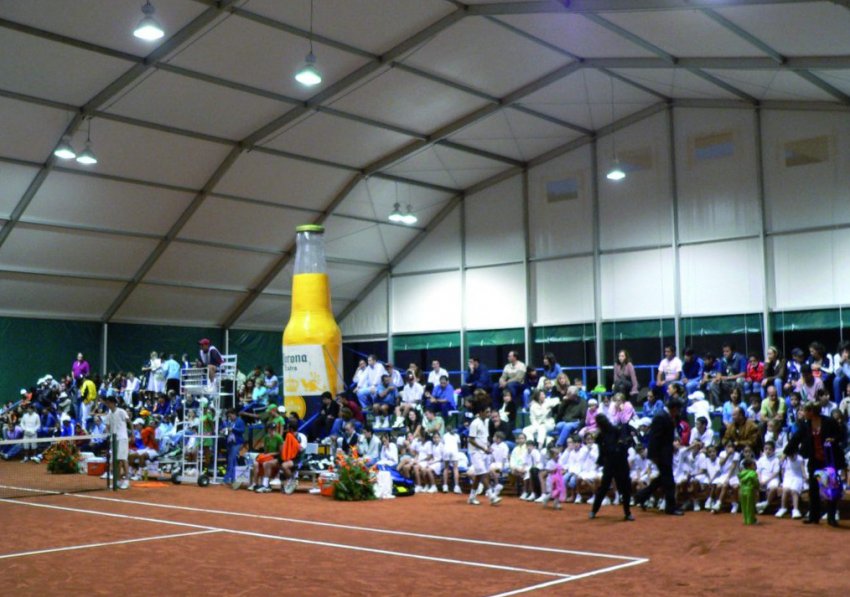

В этом ангаре с ломаной крышей очень удачно разместился теннисный корт с трибунами для зрителей

Ангары с полигональной крышей получаются приземистыми, ширина здания обычно в 3–4 раза больше его высоты. При такой ширине крыша другой конструкции получилась бы слишком высокой, что значительно ухудшило бы её стойкость к ветровым нагрузкам. Специалисты по изготовлению каркасов ангаров также подчёркивают, что у зданий с полигональной крышей меньшая материалоёмкость, чем у аналогов с двускатной или арочной кровлей.

Ангар с полигональной крышей хоть и выглядит приземистым, но позволяет разместить довольно высокое оборудование

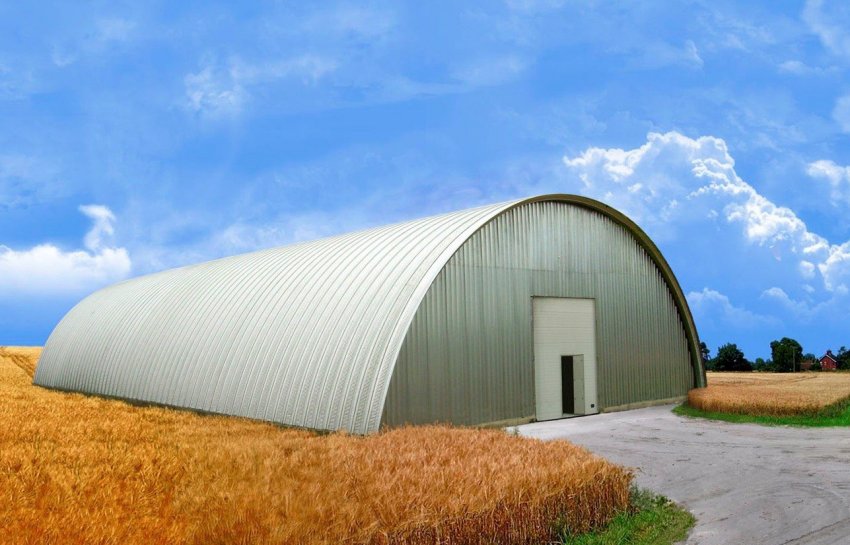

Ангары с арочной крышей

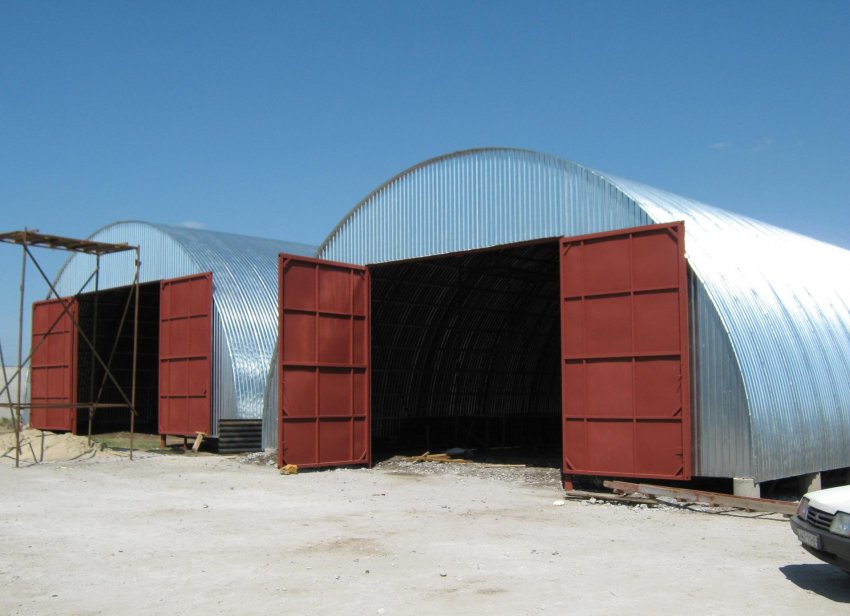

Ангары с арочной крышей обычно имеют невысокие прямые стенки, над которыми сооружается полукруглый кровельный свод. Строения этого типа чаще всего используются на территории животноводческих ферм (для содержания большого рогатого скота) и сельскохозяйственных комплексов (для хранения продукции с полей).

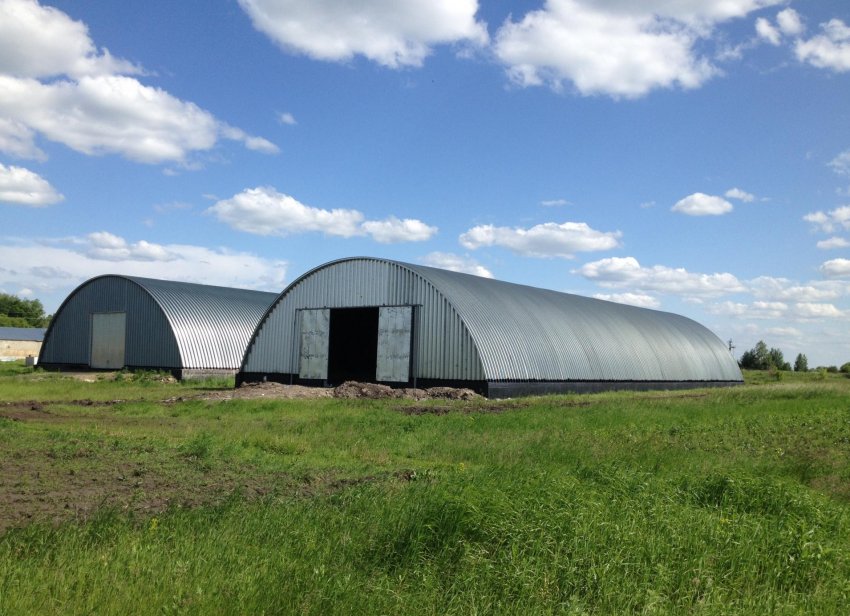

В арочном ангаре удобно хранить сыпучие сельскохозяйственные продукты

В последние годы набирают популярность арочные ангары, которые похожи на половинки огромных труб. В таких конструкциях крыша переходит в стены без стыков, поэтому в отдельном сооружении кровли они не нуждаются. Но поскольку в них невозможно расположить стеллажи или оборудование прямо возле стены, ангары с прямыми стенками ещё долго останутся востребованными.

Утепление ангаров

Крыша ангара может быть утеплённой или оставаться холодной. Поскольку у большинства таких строений нет отдельной крыши (есть только общий каркас), кровельная конструкция чаще всего утепляется вместе со стенками.

Холодные ангары — это либо временные конструкции (ставятся на сезон или собираются для конкретного мероприятия), либо здания, предназначенные для хранения товаров или размещения оборудования с низкими требованиями к температурному режиму. Без утепления чаще всего оставляют ангары с тентовой (тканевой) обшивкой или сооружения с облицовкой из профилированной жести.

При утеплении ангаров используются такие методы:

напыление пенополиуретаном по готовой конструкции;

обшивка каменной/шлаковой ватой изнутри/снаружи;

использование при строительстве сэндвич-панелей из ваты и листов металла.

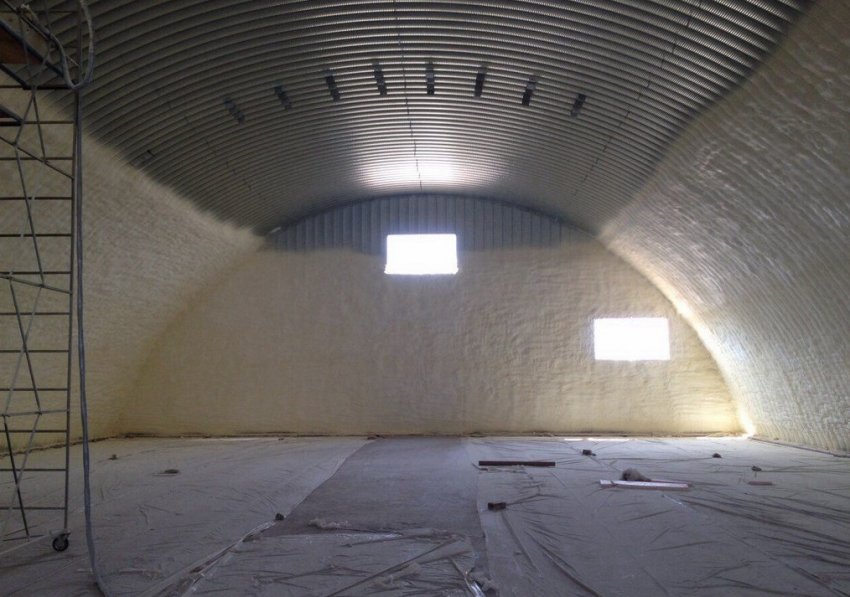

Утепление крыши ангара ППУ

Напыление пенополиуретана — один из самых востребованных способов термоизоляции ангаров, которые эксплуатируются в холодное время года. Его главное достоинство — возможность работать на поверхностях любой формы, он одинаково эффективно утепляет и арочную, и односкатную крышу. Кроме того, материал не боится грызунов и грибков, что делает его оптимальным вариантом для сельскохозяйственных складов.

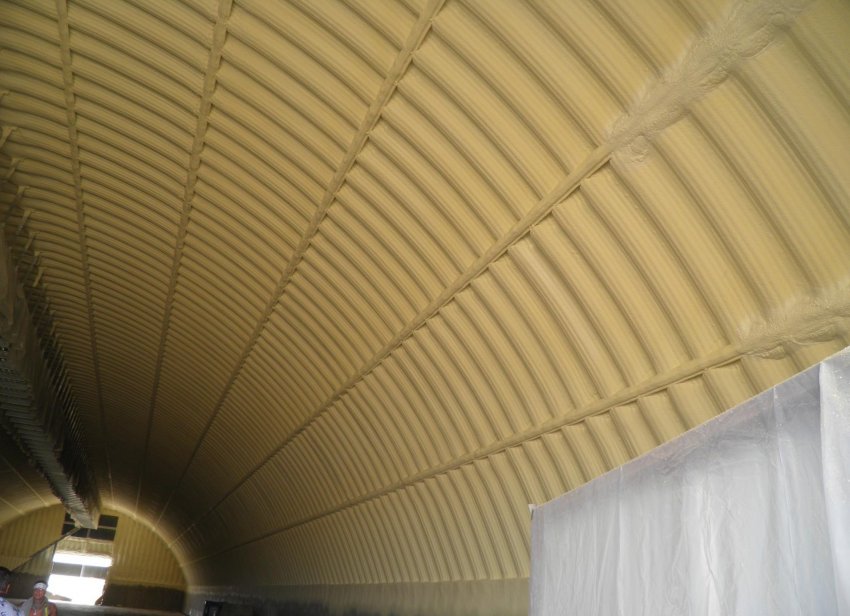

Слой пенополиуретановой пены плотно перекрывает элементы каркаса, не допуская появления мостиков холода

Таблица: сравнение показателей теплопроводности разных видов утеплителей

Материал	Коэффициент теплопроводности, Вт/(м∙^oK)	Необходимая толщина слоя (в сравнении с пенополиуретаном)	Срок службы, лет
Минвата	0,06	3Х	5
Пенопласт	0,04	2Х	10
Экструдированный пенополистирол	0,03	1,5Х	20
Пенополиуретан	0,02	1Х	30

Данные, приведённые в таблице, указывают, что пенополиуретан втрое эффективнее минеральной или каменной ваты. Кроме того, технология напыления позволяет создать равномерный слой без стыков, щелей, мостиков холода и необходимости в дополнительной паро-, влаго- и ветрозащитной мембране. В результате утепление выполняется быстро и максимально эффективно, что позитивно сказывается на сроке окупаемости ангара. Поскольку метод напыления можно применять на металлоконструкциях любого возраста (материал хорошо липнет к основанию и не перегружает конструктив), ППУ активно используется для усовершенствования и перепрофилирования старых ангаров.

При утеплении ППУ специально оформлять переход между утеплителем и рамой окна/двери просто не требуется

Недостатком ППУ можно считать лишь необходимость во внутренней отделке помещения, поскольку материал мягкий и не выдерживает ни механических нагрузок, ни ультрафиолета. Но превосходят его по этому показателю только сэндвич-панели. Минвата и пенопласт также нуждаются в защите.

Утепление крыши ангара ватой

Шлаковая и каменная вата выпускается в рулонах, поэтому с ними легко работать даже на большой высоте, особенно при наружном утеплении арочных конструкций. Эти материалы не выделяют при нагревании вредных связующих, поэтому их можно безопасно использовать для термоизоляции зерновых складов с металлической обшивкой (даже если в регионе резко континентальный климат с холодной зимой и жарким летом).

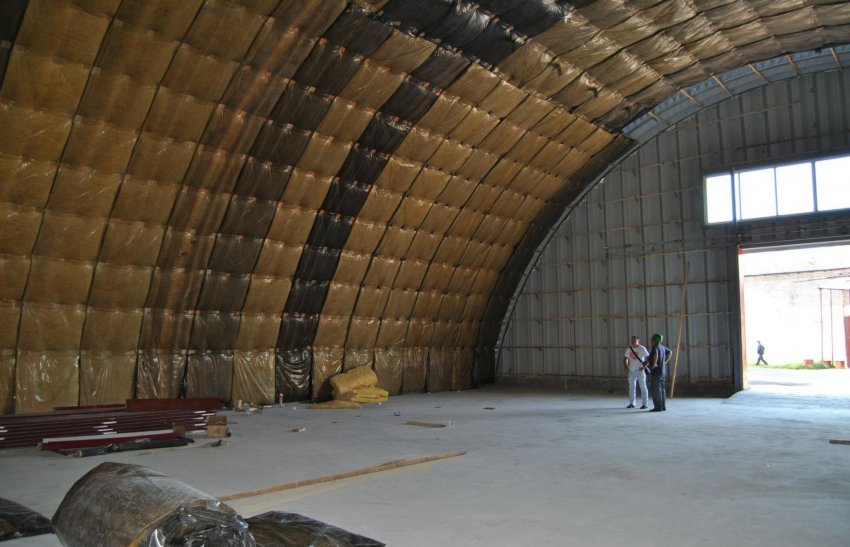

При утеплении арочного ангара рулонной минватой утеплитель даже не приходится резать

Поскольку теплопроводность каменной ваты составляет 0,077–0,12 Вт/(м∙^oK), а у шлаковаты она может достигать 0,48 Вт/(м∙^oK), эти материалы нуждаются в изоляции фольгированным материалом (отражающей плёнкой, фольгой со вспененным слоем). Такой тандем усилит теплоизолирующие свойства ваты и защитит её от водяного пара. При утеплении каркаса снаружи фольгу можно расположить «лицом внутрь» и сэкономить таким образом на декоративной подшивке крыши ангара. На стенах обычно приходится делать обрешётку и закрывать мягкий материал ОСП, фанерой, ДСП. Правильно оборудованный пирог из ваты и гидро/паробарьеров способен сохранить до 95% тепла.

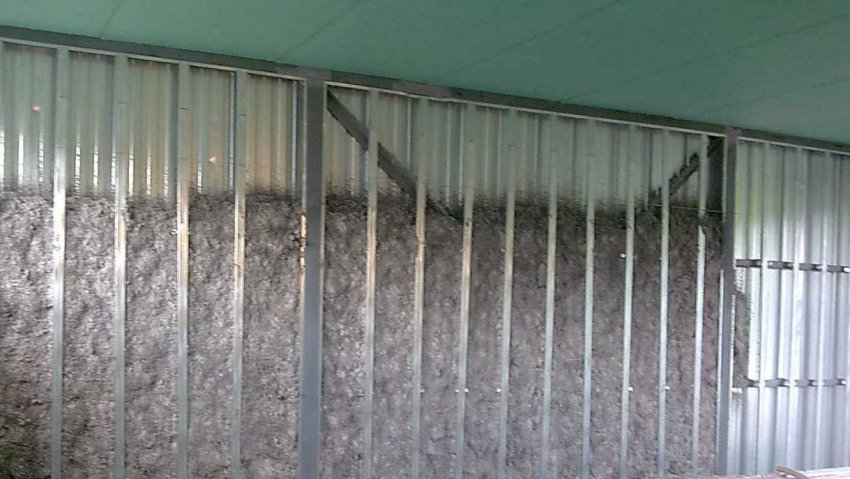

При мокром нанесении эковата хорошо держится на профлистах и без внутренней обшивки ангара

В ангарах для пищевых продуктов нередко используется эковата (вата из целлюлозы) — более безопасный аналог каменной ваты. Её теплопроводность составляет 0,037–0,042 Вт/(м∙^oK), что сопоставимо с экструдированным пенополистиролом. Благодаря содержанию в вате буры она является пожаробезопасной и может использоваться в ангарах с повышенным риском возгорания. Но эковату, как и минеральную вату, следует беречь от влаги, оборудуя мембраны на стенах и потолке.

В отличие от минеральной ваты, эковата после намокания может восстановить свои свойства. Для этого достаточно обеспечить постоянный приток воздуха к подмокшему теплоизолятору. Это свойство используется при мокром способе нанесения эковаты.

В зависимости от формы выпуска эковата может раскатываться рулонами, напыляться отдельными волокнами (как пенополиуретан) и засыпаться хлопьями. В третьем случае между внешней и внутренней обшивкой ангара оставляют полость, которую набивают хлопьями утеплителя. Поскольку для этого внутренняя обшивка собирается поэтапно и на её монтаж требуется немало времени, для утепления ангаров такая методика используется крайне редко. Напыление в таких зданиях более целесообразно.

Крыша ангара из сэндвич-панелей

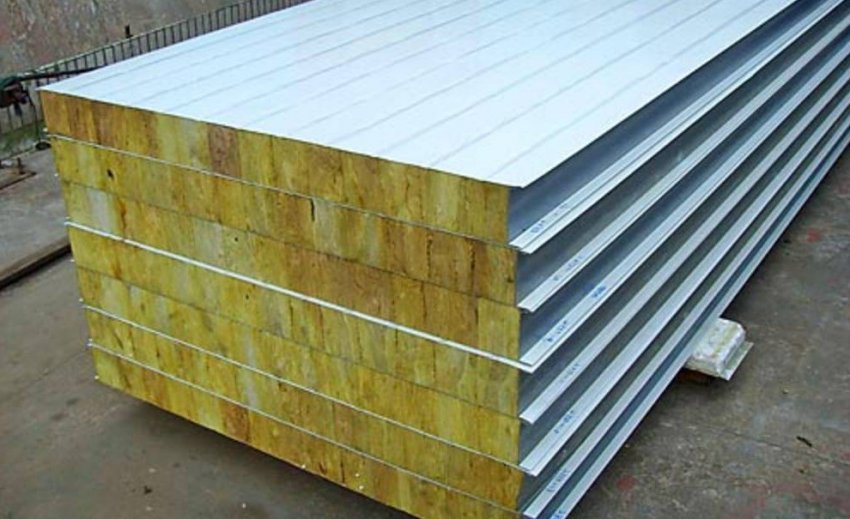

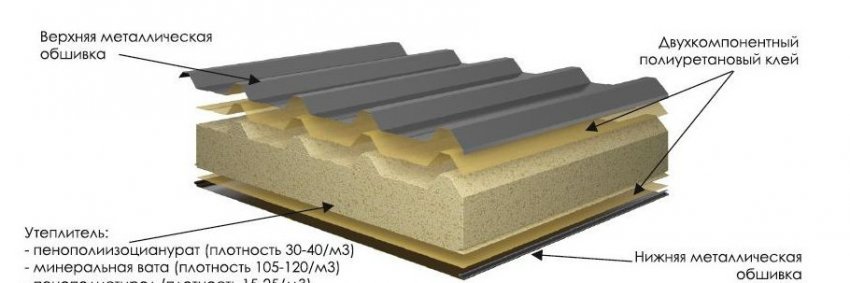

Сэндвич-панели — это многослойные блоки, позволяющие собирать утеплённые ангары как конструктор. Как правило, они состоят из:

внешнего слоя — декоративной облицовки из профилированного металлического листа;

утеплителя (пенополистирол, минвата, эковата);

внутренней отделки ангара из листов ОСП, влагостойкой фанеры, гладких металлических листов.

Сэндвич-панели применяются не только для возведения несущего каркаса, но и для устройства кровли ангара

Поскольку все слои проклеены полиуретановым составом, в дополнительной влагоизоляции использованный в панелях утеплитель не нуждается. Размеры сэндвичей можно подобрать под каркас здания (либо наоборот — выбрать панели и под них рассчитать металлокаркас), что делает сборку здания максимально простой и быстрой. При этом строительство может проводиться при любой температуре, даже зимой. Стены, крыши и перекрытия из этого материала получаются идеально ровными благодаря идеальной геометрии каждого изделия и тщательной подгонке фрагментов между собой.

С другой стороны, СИП (структурные изоляционные панели) нуждаются в особо тщательной герметизации стыков, ведь через любую щель мороз пройдёт прямо внутрь ангара. Кроме того, они могут использоваться только для ангаров со строгой геометрической формой.

Устройство кровли ангара

Крыша стандартного металлического ангара состоит ферм и соединяющих их прогонов. Эти конструкции формируют крышу, на которую ложится кровельный и утепляющий материал. Когда нужно уменьшить расстояние между прогонами, сэкономить или обеспечить зазор между каркасом и крышей, используются деревянные брусы-прогоны, которые крепят к фермам кронштейнами-коннекторами.

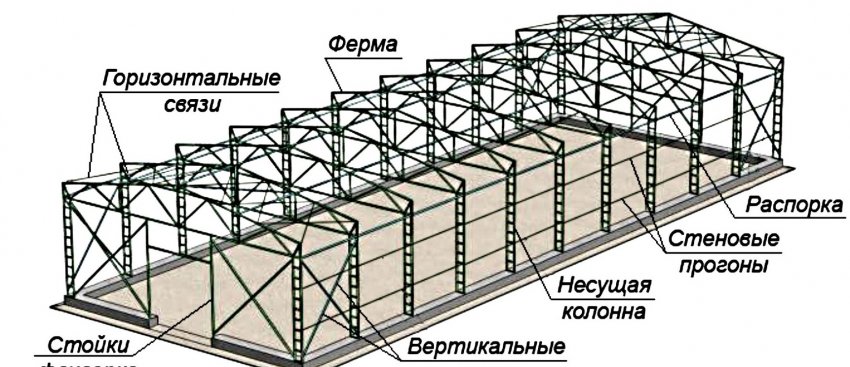

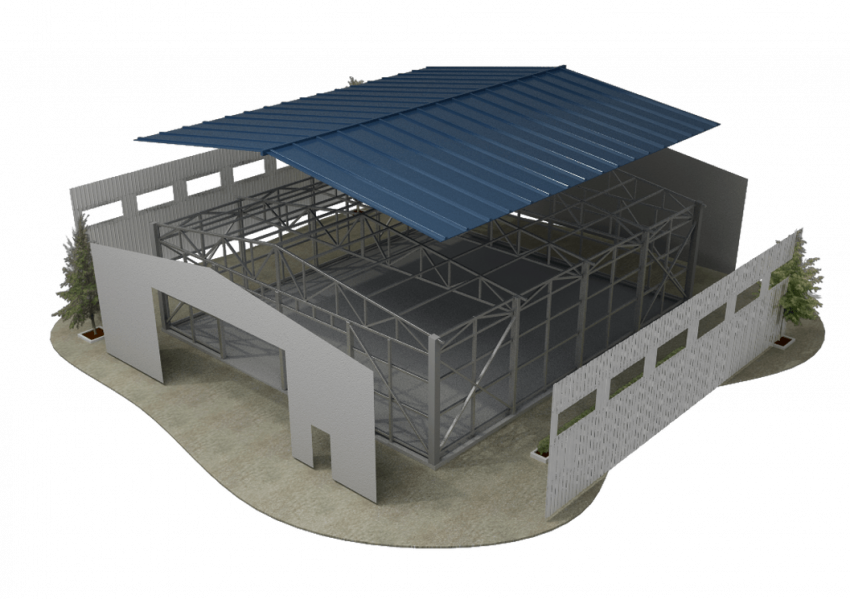

Каркас ангара состоит из нескольких поперечных ферм, соединных продольными балками-прогонами

Если ангар остаётся холодным, листы профнастила монтируются на каркас лицевой стороной вверх. Для утеплённой крыши потребуется создание кровельного пирога из:

профнастила лицом вниз (внутренняя отделка и одновременно основа для утеплителя);

теплоизолирующего материала (в рулонах, плитах или напылённого);

профнастила лицом вверх (декоративная отделка крыши).

Если в качестве утеплителя используется минеральная вата, её необходимо защитить с обеих сторон гидро-/пароизолирующими мембранами. При монтаже важно не допустить образования щелей и мостиков холода.

Для обшивки стен и кровли утеплённого ангара применяется конструкция из утеплителя, защищённого профлистом с обеих сторон

Как сделать крышу для ангара своими руками

Строительство ангара существенно проще, чем постройка дома и даже бани. Поэтому если у вас есть подобный опыт, обшивка кровли ангара не станет проблемой. Но существуют некоторые нюансы при выборе материалов и реализации задумки.

Какой материал выбрать для крыши ангара

Для обшивки кровли ангара используются:

сэндвич-панели. О достоинствах и недостатках этих изделий мы уже рассказывали в разделе об утеплении. Выбирают их преимущественно тогда, когда необходимо обустроить тёплую крышу в короткие сроки, а также для облегчения работы при строительстве своими руками. Но если есть хоть малейшие сомнения в правильной геометрии фундамента и каркаса, стоит отказаться от сэндвич-панелей. Известны случаи, когда крыша пропускала воду из-за неплотного примыкания панелей, потому что высота опорных столбов фундамента отличалась на 1–2 мм;

Используя такие длинные сэндвич-панели, можно минимизировать количество стыков

тенты из ПВХ-полотна. Они применяются только для неутеплённых временных ангаров. Главное достоинство обшивки в виде чехла — быстрый монтаж, который и позволяет сделать ангар максимально мобильным. Если вам нужен ангар, который будет ставиться на 1–2 недели во время сбора урожая или на 1–2 дня для проведения спортивных матчей, стоит выбрать именно тент. Благодаря небольшой массе, он может ставиться на облегчённый каркас, что позволит значительно сэкономить при покупке. Кроме того, при эпизодической эксплуатации ПВХ-ткань будет служить много лет;

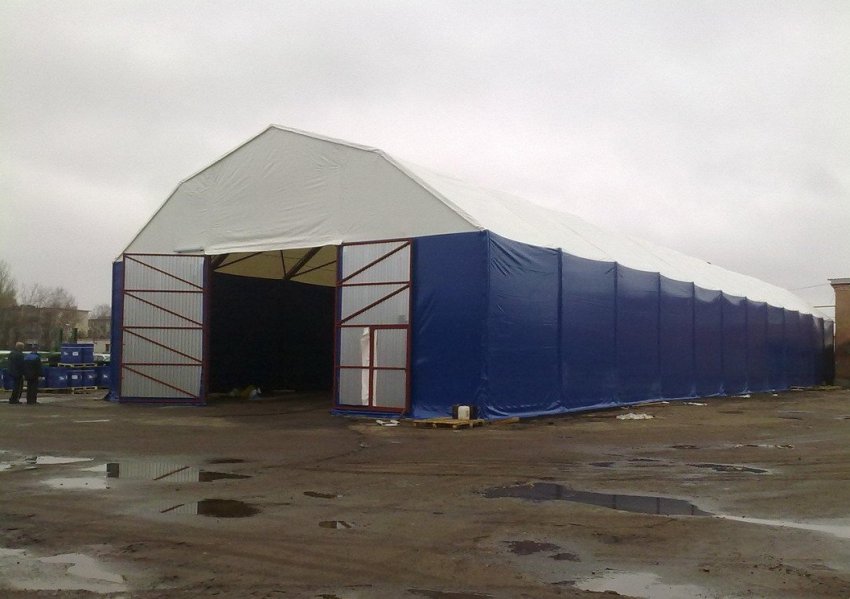

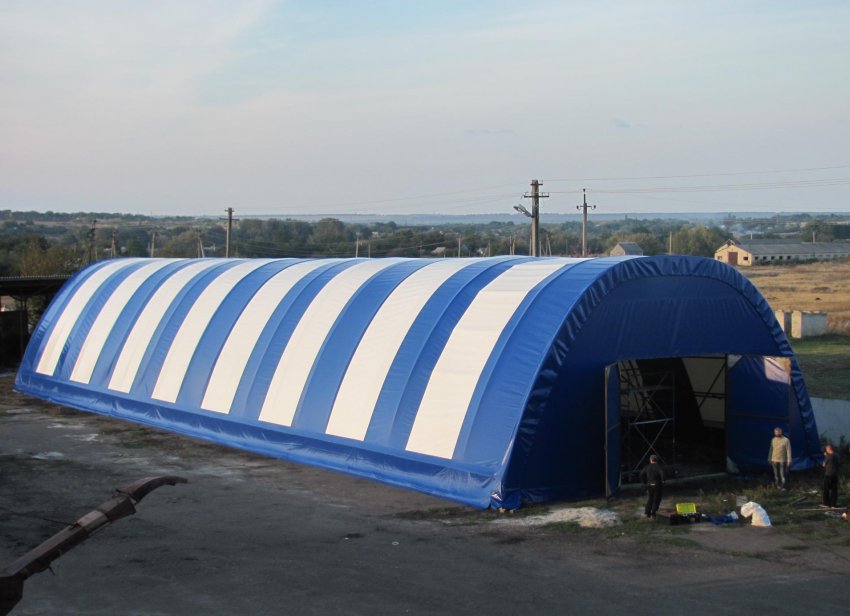

ПВХ-тент может служить для обшивки и стен и крыши временного ангара

профилированные металлические листы (профнастил). Когда нужен постоянный утеплённый ангар, выбирайте профнастил. Срок эксплуатации этого материала — 50 лет и более, кроме того, он обеспечивает дополнительную жёсткость конструкции (за счёт волнообразных изгибов листа). Поскольку вес листов невелик, при постройке небольшого ангара своими руками обрешётку под профнастил можно сделать деревянной и сэкономить таким образом на дорогих металлических трубах. Профилированные листы сочетаются со всеми видами теплоизоляторов, поэтому у вас не возникнет проблем при утеплении кровли.

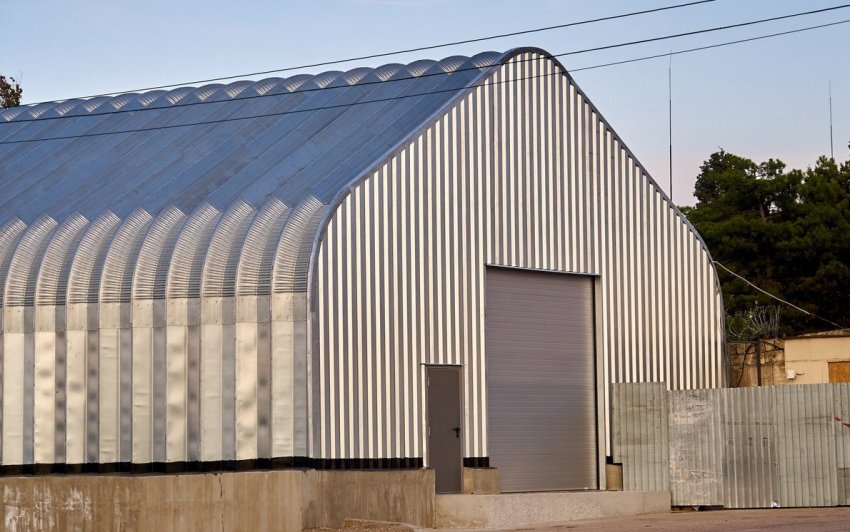

Гибким профнастилом можно обшить любые криволинейные строения

Более дорогие и тяжёлые материалы для обустройства кровли ангара не применяются, так как это неминуемо ведёт к удорожанию каркаса и всей конструкции в целом. Практика подтвердила, что профнастил и тентовая ткань — лучшие и экономически целесообразные варианты обшивки для ангара.

Строительство крыши для ангара пошагово

Рассмотрим процесс на примере ангара с двускатной крышей. Имейте в виду, что работать с крышей начинают после установки всех несущих колонн, их вертикальных связок и распорок (прогонов). Монтируется крыша из готовых ферм, которые свариваются и окрашиваются предварительно (на производстве или дома своими руками). Очень важно чтобы фермы были абсолютно одинаковыми, иначе небольшие перепады вызовут трудности при монтаже и состыковке листов обшивки.

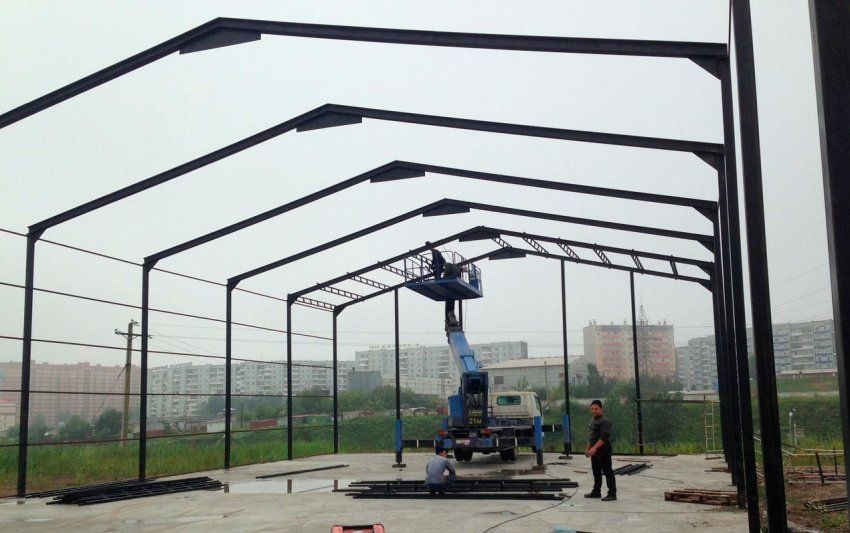

Монтаж кровли можно начинать только после того, как будут собраны все необходимые элементы каркаса

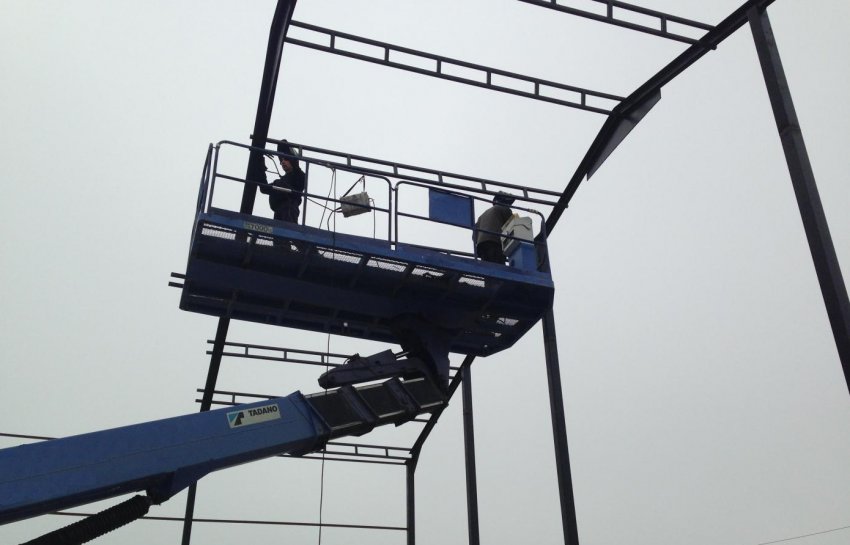

Чтобы надёжно соединить фермы с несущими колоннами, понадобится кран и специалисты по высотным работам. Для безопасности людей используйте прочные строительные леса и страховочные тросы.

Поднимите ферму над основой ангара и сориентируйте её так, чтобы при опускании нижняя часть фермы ложилась точно на опорную пятку несущей колонны.

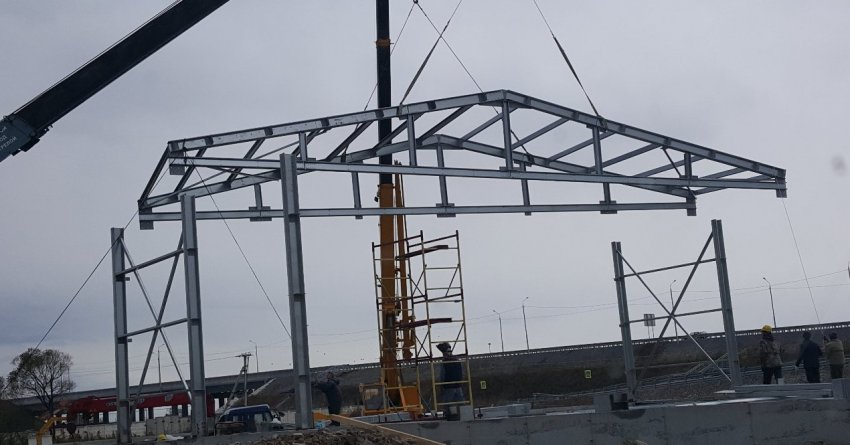

Такие широкие фермы устанавливаются сразу на четыре опорные колонны

Проверьте правильность расположения уложенной фермы с помощью строительного уровня. При необходимости попросите крановщика поднять конструкцию и откорректируйте её положение.

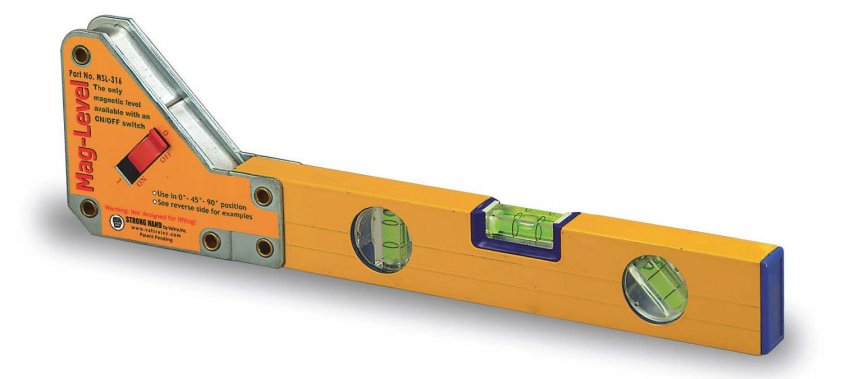

Для работы с металлоконструкциями стоит приобрести магнитный уровень

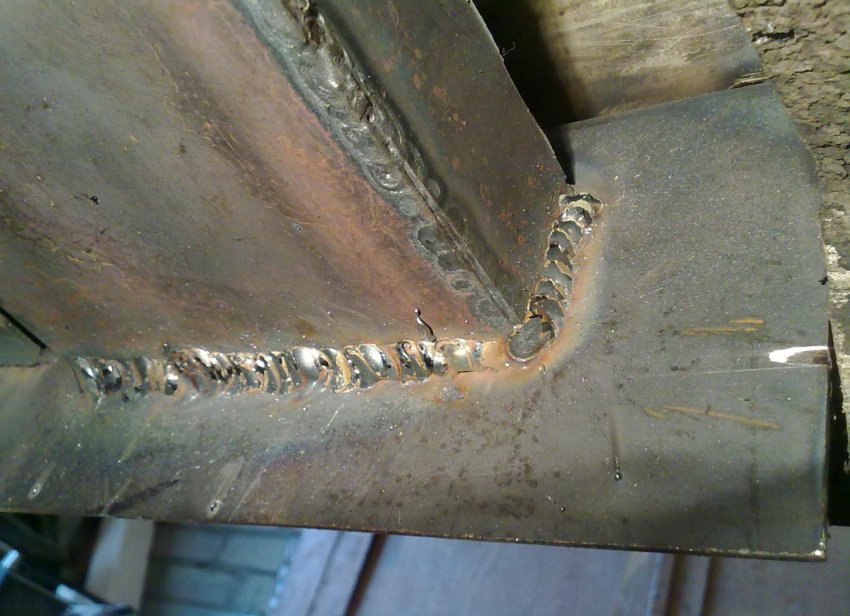

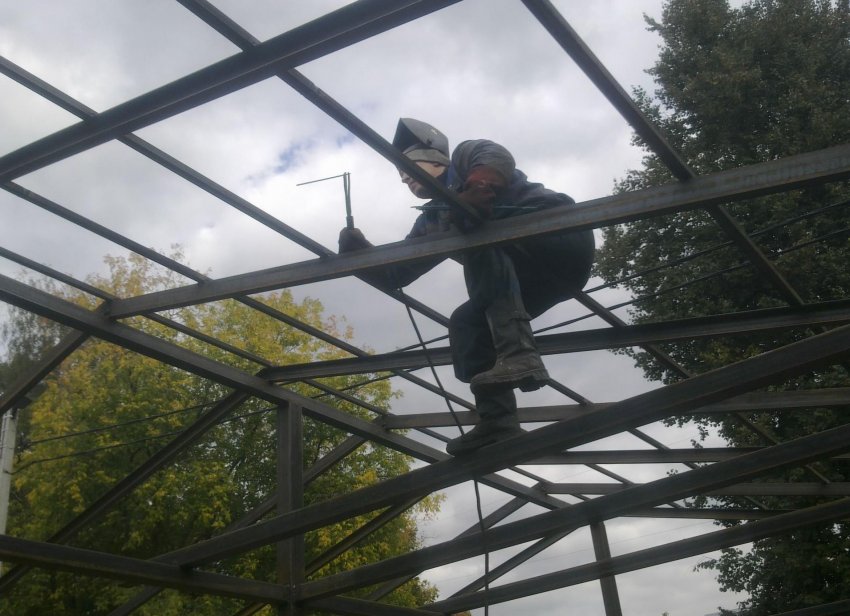

Прихватите ферму к пяткам сварочным аппаратом или закрепите болтами (лучше одновременно с обеих сторон). Убедитесь, что металл не повело и ферма сохраняет правильную ориентацию по горизонтали и вертикали. Сделайте равномерный шов.

Для того чтобы соединение было прочным и надёжным, необходимо делать ровный сварной шов

Расположите остальные фермы на каждой из несущих колонн.

Для лёгкой конструкции можно использовать фермы без усиления

Соедините фермы между собой прогонами из труб того же профиля, что использовались для каркаса. Следите, чтобы прогон в области конька находился точно по длинной центральной оси ангара.

После установки всех ферм их необходимо связать горизонтальными прогонами

После сварки удалите на швах образовавшийся шлак и нанесите краску с эффектом защиты от ржавчины.

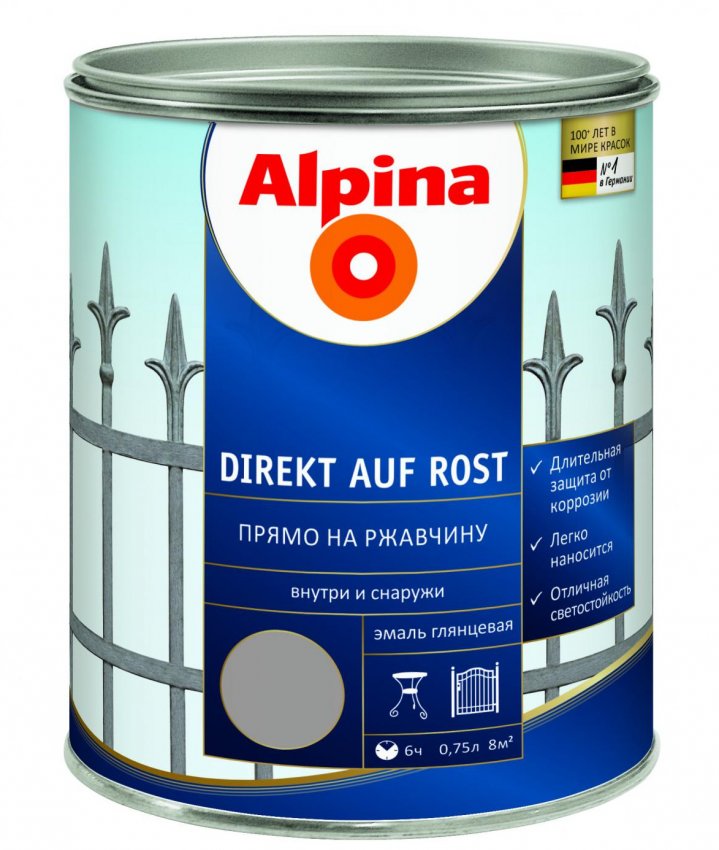

Для покрытия каркаса необходимо использовать краску, предназначенную для наружных работ

Таким же образом монтируются полигональные, арочные и односкатные крыши на металлических ангарах.

Видео: сооружение металлокаркаса небольшого ангара

Обшивка профнастилом арочной крыши ангара

Необходимые инструменты и материалы:

аккумуляторный шуруповёрт с запасной батареей;

саморезы с резиновыми/полиуретановыми уплотнительными шайбами;

строительный уровень для проверки горизонталей, вертикалей и углов;

электрические или обычные ножницы по металлу для раскроя профнастила/сэндвич-панелей (болгарку не используйте, материал боится перегрева).

Для выполнения задачи:

Закрепите на металлическом каркасе лист металла лицевой стороной внутрь.

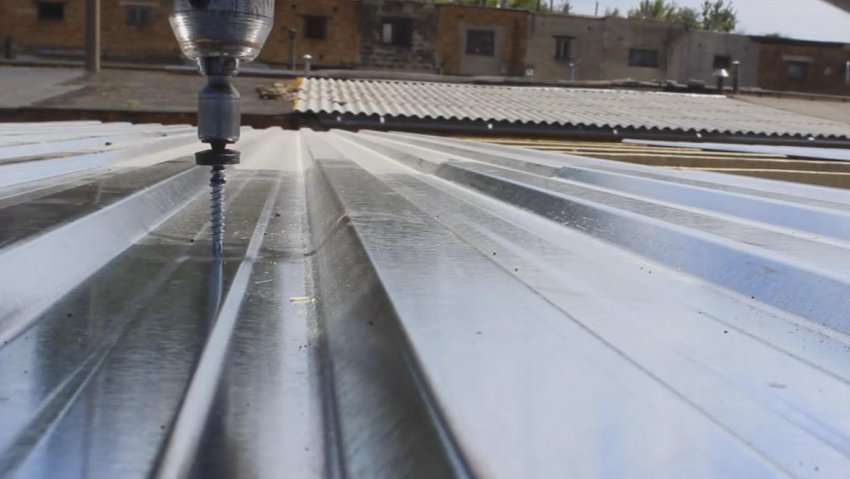

Крепление профнастила производится специальными кровельными саморезами с герметичными резиновыми шайбами

Поверх металла положите ветро- и паробарьер, швы тщательно проклейте скотчем.

Места соединений мембраны по возможности закрепляются скобами

Расположите в подготовленных ячейках листы минеральной ваты в два слоя со смещением на половину длины блока.

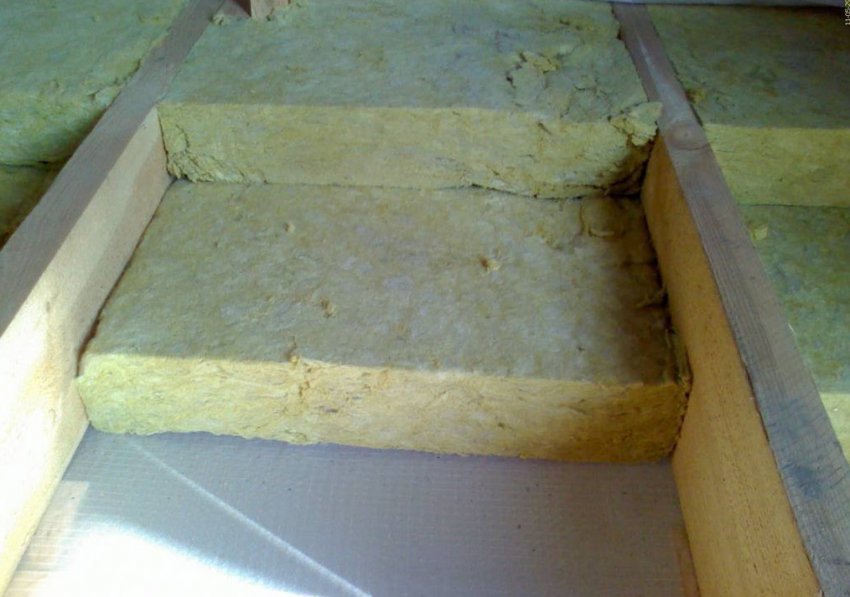

Смещение блоков минваты позволяет качественно утеплить швы

Застелите утеплитель гидроизолирующей мембраной и герметизируйте швы. Закрепите поверх металлической обрешётки деревянные брусья, чтобы обеспечить вентиляционный зазор.

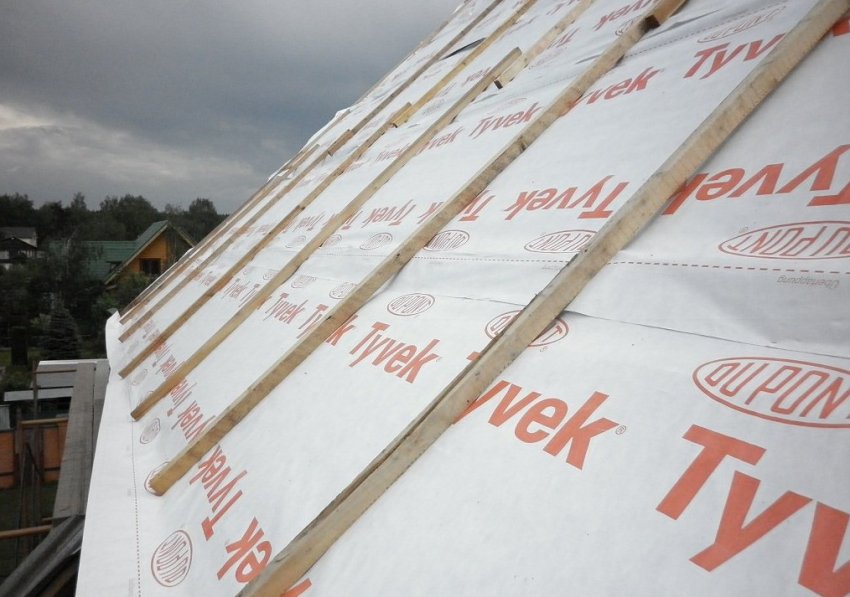

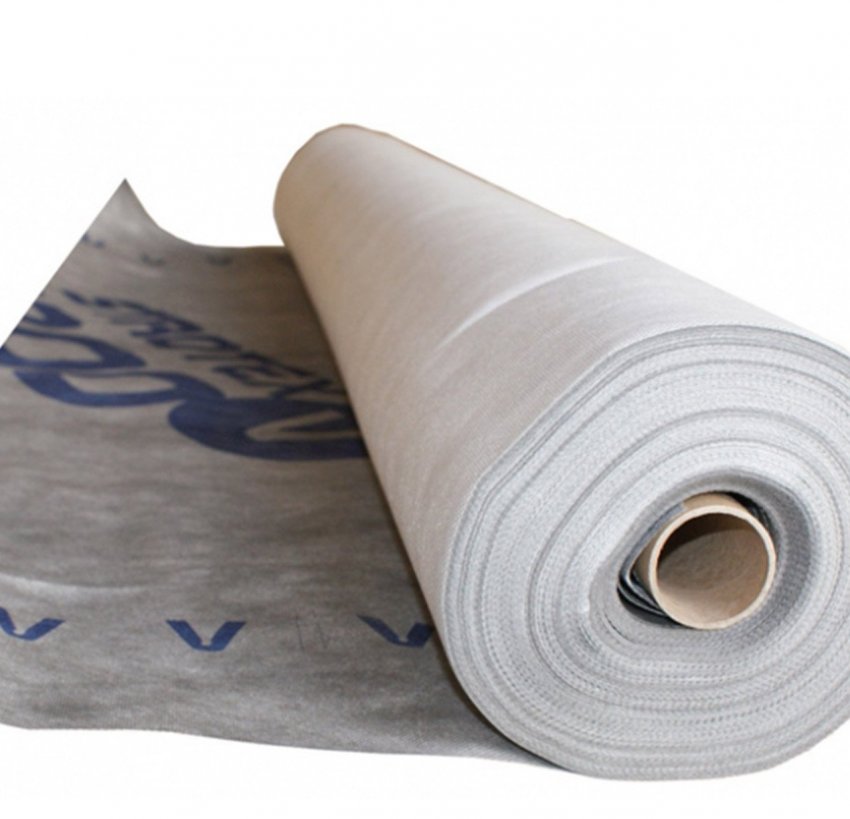

Для гидроизоляции кровли можно использовать супердиффузионную мембрану, которая будет пропускать пар со стороны утеплителя

Зашейте крышу профнастилом лицевой стороной вверх.

Для внешней обшивки ангара можно использовать профнастил любого цвета

При монтаже обшивки кровли используйте обувь на мягкой подошве.

Видео: обшивка арочной кровли ангара профлистом

Монтаж скатной крыши ангара из сэндвич-панелей

Производители панелей подчёркивают, что изделие обладает высокой парусностью, поэтому работать с ними можно только в погожие дни при порывах ветра не больше 9 м/с. Температура во время монтажа не должна понижаться ниже +4 оС, иначе не получится качественно уплотнить стыки.

Подготовка к монтажу:

Ознакомьтесь с технической документацией и рекомендациями производителя панелей и чётко придерживайтесь описанных правил. Учтите, что для монтажа стандартных панелей шаг обрешётки должен составлять 0,8 м, а расстояние от края — 0,6 м;

Проверьте уклон крыши, он должен составлять 5–7 градусов в зависимости от наличия зенитных фонарей и слуховых окон. При необходимости откорректируйте уклон, разместив поверх ферм деревянные клинья нужной длины;

Проверьте горизонтальность и вертикальность элементов каркаса, отсутствие коррозии на металле, работоспособность используемых инструментов.

Приступим к работе:

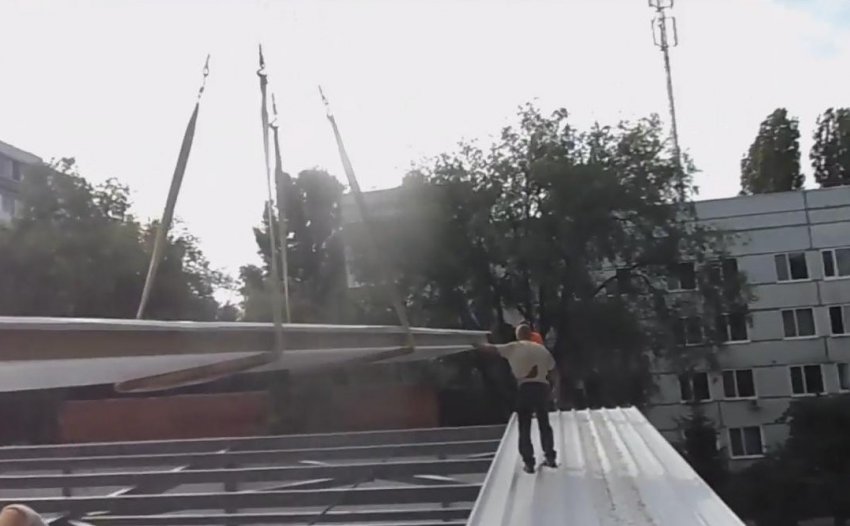

Поднимите панель на крышу с помощью крана так, чтобы не повредить замковые соединения. Если используете длинные панели — сделайте несколько поддерживающих поясов из строп. Снимите с панели защитную плёнку, убедитесь в отсутствии фрагментов плёнки на панели.

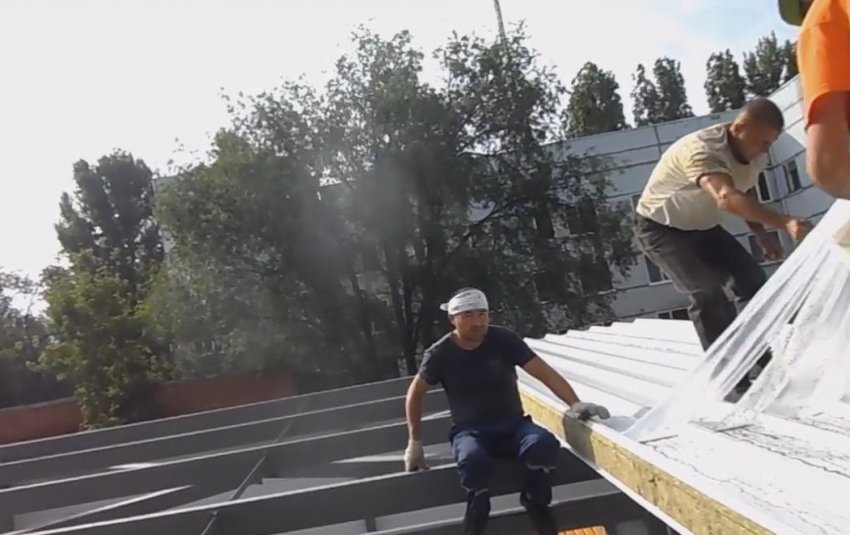

Перед установкой необходимо снять защитную плёнку со всех поверхностей сэндвич-панели

Установите панель на место и закрепите её к обрешётке специальными саморезами. Откорректируйте момент затяжки так, чтобы уплотнительная шайба плотно прилегала к обшивке, но не деформировалась. Минимальное расстояние от самореза до края панели 5 см.

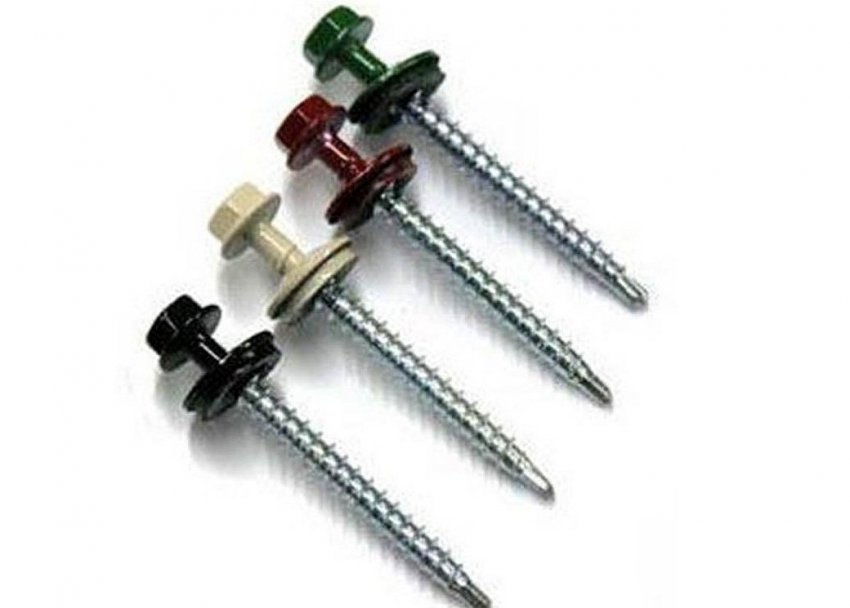

Желательно подобрать шляпку самореза в тон облицовочному профлисту

Следующие панели состыкуйте с уже установленными чётко по замку, избегая щелей и перекосов. Крайние панели закрепите к прогонам через выступающие на панелях рёбра жёсткости.

Сэндвич-панели соединяются друг с другом при помощи специальных замков, которые требуют аккуратности при монтажных работах

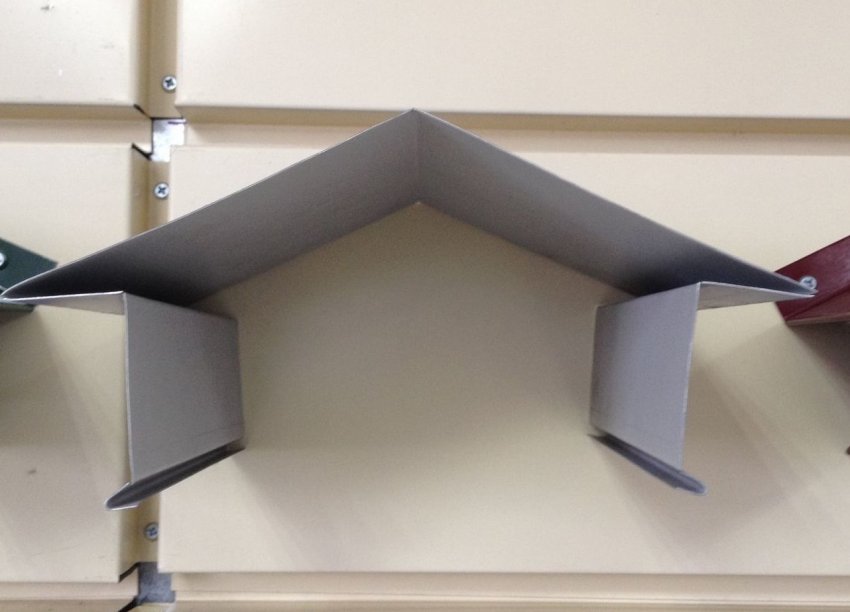

Установите внутреннюю коньковую планку.

Специальная форма планки позволяет состыковать панели на коньке без зазоров

Выполните продольное соединение панелей с помощью саморезов, вкрученных на расстоянии 0,4–0,5 м друг от друга.

Для продольного соединения сэндвичей необходимо использовать самые длинные саморезы

Заполните стыки между панелями монтажной пеной из баллончика или специальным силиконовым герметиком, который не содержит кислоты (обычный портится от солнца и чернеет от грибка).

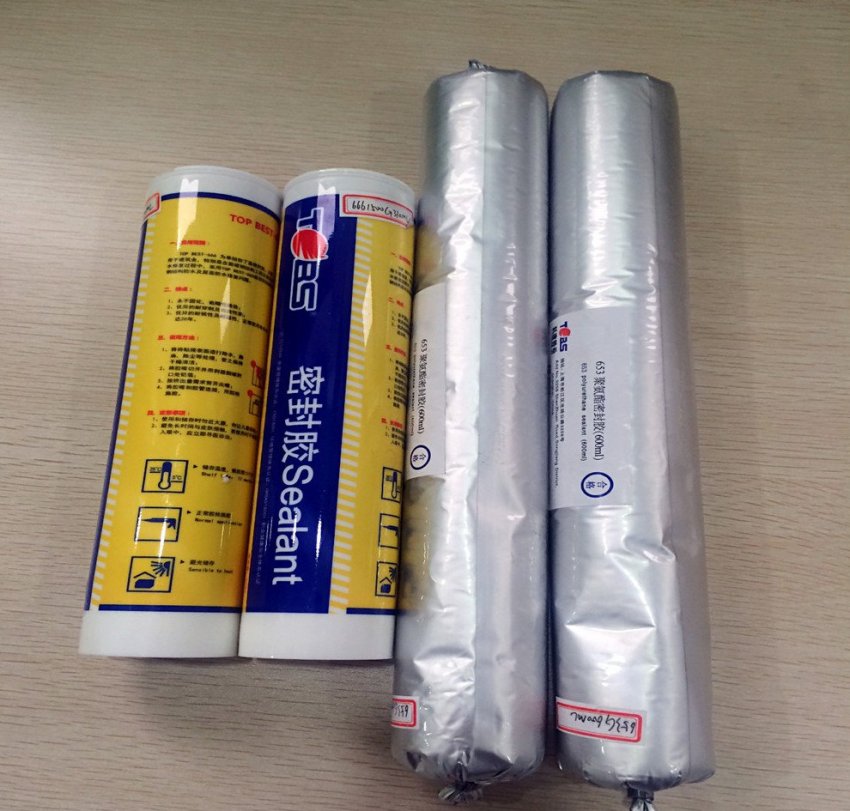

Герметик для сэндвич-панелей представляет собой однокомпонентный клей на основе полиуретана

После застывания пены удалите выступившие фрагменты и закройте стыки полиуретановыми прокладками с профилем.

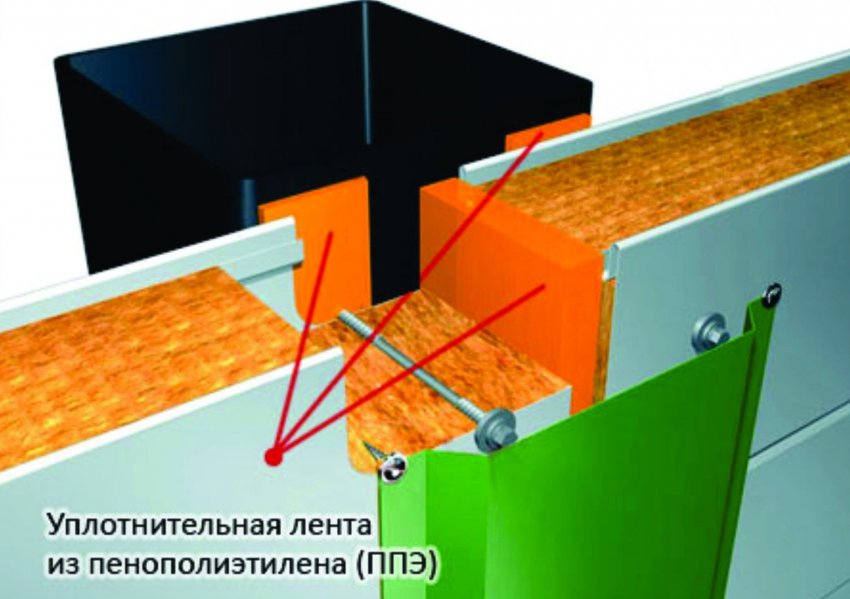

Профилированная лента должна надёжно закрывать все места стыков панелей

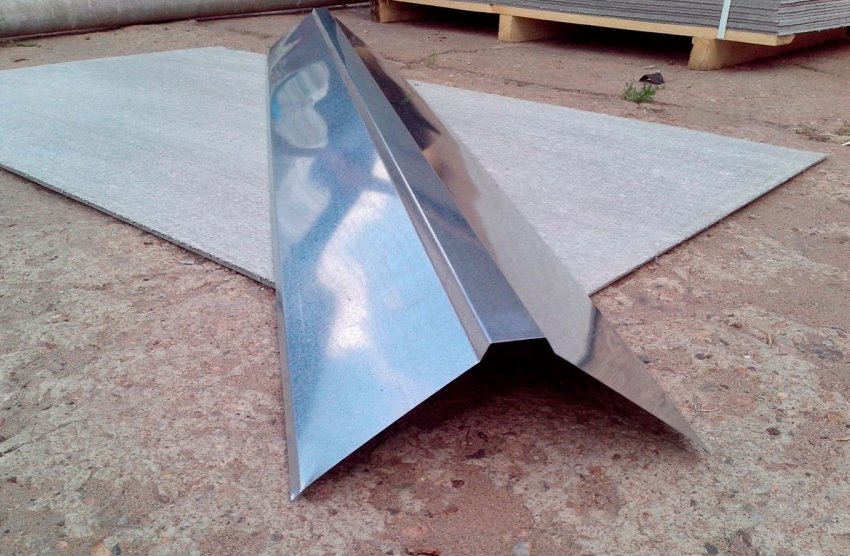

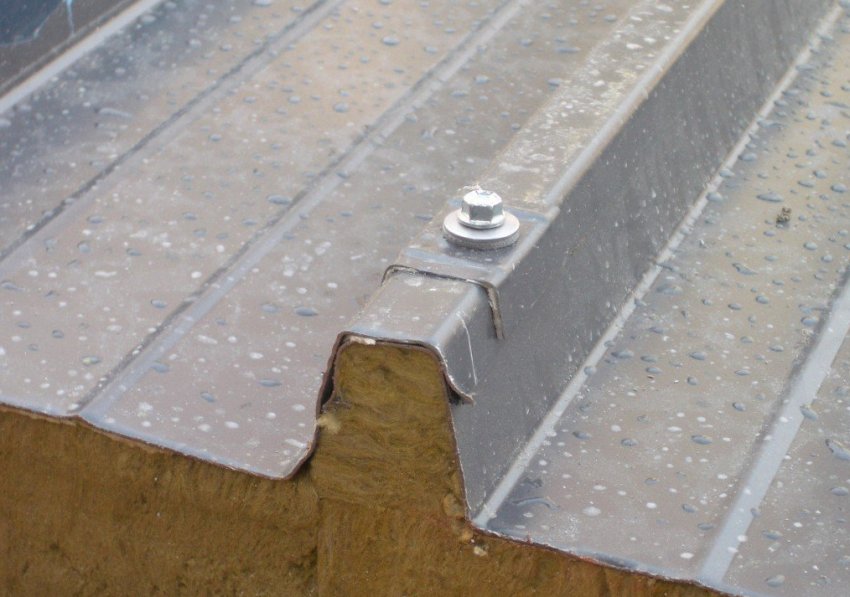

Поверх прокладок установите приконьковую планку и зафиксируйте её на выступающих гребнях панели.

Металлический конёк монтируется саморезами средней длины

Смонтируйте коньковую планку — финишную часть крыши.

Если при сборке тщательно пропенить все зазоры и не допустить перекоса сэндвич-панелей, крыша прослужит не менее 25 лет.

Видео: чем резать сэндвич-панели

Ремонт крыши ангара

Как уже упоминалось, крыша — одна из самых уязвимых частей ангара, поэтому именно её приходится ремонтировать чаще всего. Рассмотрим самые распространённые проблемы с кровлей.

Для ремонта крыши ангара наймите опытных промышленных альпинистов.

Течь в крыше

Попадание воды внутрь кровельного пирога не только приводит к порче хранящихся внутри материалов или оборудования, но и разрушает саму крышу. Металлические части начинают ржаветь, а вата при намокании теряет свои теплоизолирующие свойства и гниёт.

Если течь замечена только в одном месте, можно выполнить точечный ремонт. Если воду пропускает шов сэндвич-панели, его следует расширить и оценить состояние утеплителя и профнастила. В случаях, когда они не успели пострадать, стык заделывают по описанной выше технологии заново и уплотняют полимерной лентой. При сильном повреждении панели из неё вырезают фрагмент или заменяют сэндвич полностью. После этого стыки также герметизируют. При повреждении крыши из профнастила с утеплителем также можно соорудить заплатку по описанному алгоритму.

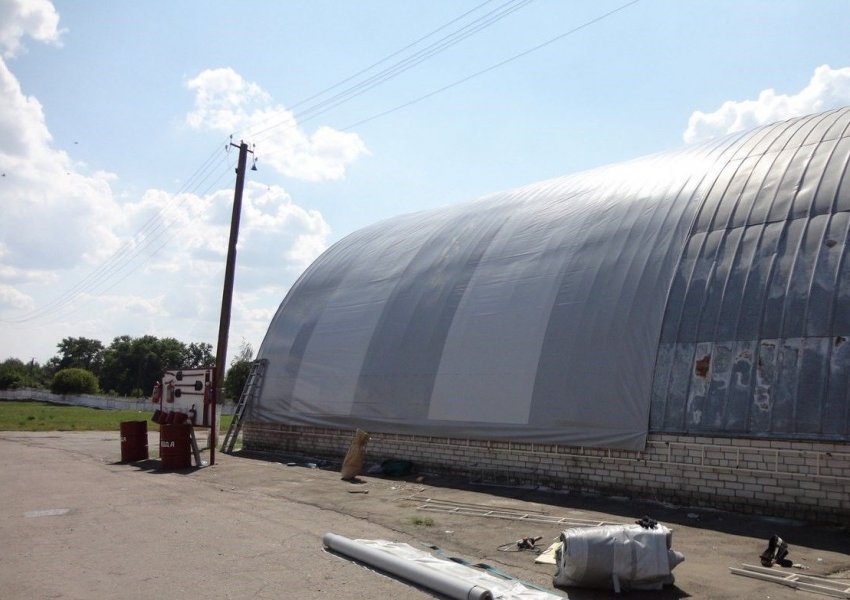

Благодаря ПВХ-тенту ангар не только не протекает, но и выглядит эстетичнее

Если протеканий очень много, их можно устранить, накрыв ангар тентом из ПВХ-ткани. Благодаря сварному соединению швов он не пропустит воду даже при самой плохой погоде. Поскольку тент не пропускает воздух, при монтаже следует обеспечить герметичный стык между тканью и выступающими из крыши элементами вентиляционной системы. Такая технология лучше всего подходит для неутеплённых ангаров, а также конструкций, утеплённых непромокаемым термоизолятором. Если же при обустройстве ангара использовалась каменная или стекловата, после устранения течи потребуется разобрать внутреннюю обшивку и заменить утеплитель (эковату можно просто высушить).

Деформация ферм

Несущие элементы каркаса начинают прогибаться после сильных снеговых нагрузок, если:

для обшивки использовался более тяжёлый материал, чем планировалось изначально;

применялся некачественный металл либо тонкостенный металлопрокат;

плохо обрабатывались места сварки, из-за чего металл быстро проржавел;

произошла деформация из-за усталости металла.

Качественный ремонт ферм ангара может производиться только с использованием подъёмной техники

Чтобы исправить эту проблему, понадобится усилить каркас, устранить все повреждённые фрагменты, провести сварочные и покрасочные работы. Это задание для команды специалистов, способных провести архитектурные расчёты, измерить уровень усталости металла, качественно выполнить ремонт. В сложных случаях может понадобиться демонтаж и полная замена некоторых ферм и прогонов. Не стоит заниматься этим самостоятельно, ведь без должных зданий и техники вы не сможете обеспечить не только долговечность исправленного каркаса, но и собственную безопасность.

Надеемся, что предоставленная информация поможет вам адекватно оценить свои возможности и навыки и не допустить ошибок при обустройстве кровли ангара. Если же появились сомнения в собственных силах, закажите ангар у профессионалов, ведь теперь вы сможете проконтролировать качество их работы.
