Устройство и принцип работы электромагнитных замков

Хотя электромагнитные замки разных производителей могут отличаться по конструкции, принцип действия у них одинаковый. Дверь закрывается и открывается благодаря наличию внутри устройства электромагнита. Управлять таким запорным устройством можно при помощи нажатия на кнопку или путём введения специального кода.

Качество и надёжность замка будет зависеть от силы используемого электромагнита. Чем она будет больше, тем надёжнее фиксируется металлическая пластина, удерживающая двери.

При внезапном отключении электропитания электромагнитный замок не сможет выполнять своё непосредственное назначение, поэтому рекомендуется дополнительно устанавливать автономный источник питания или обычный механический замок.

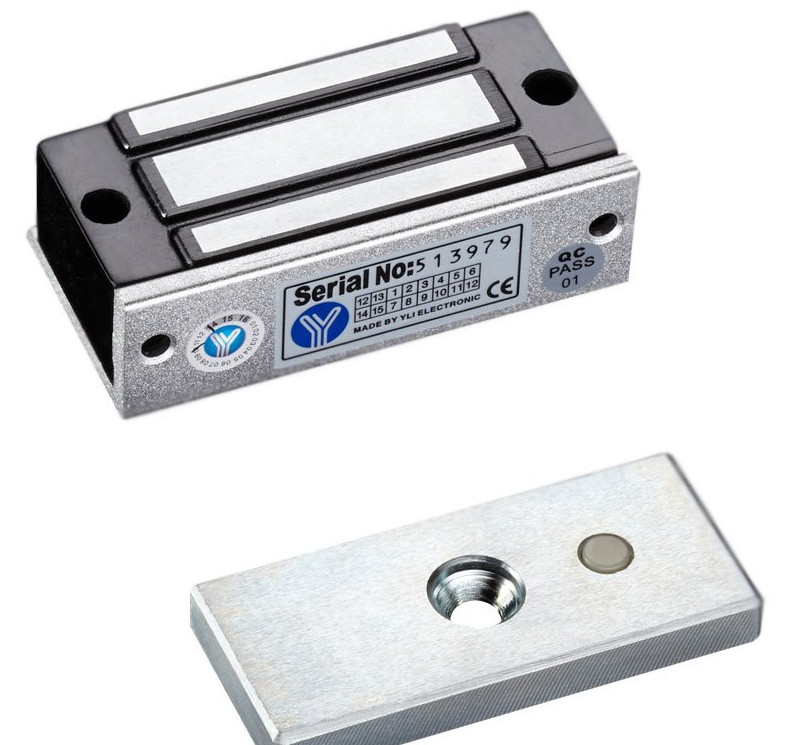

Надёжность фиксации двери электромагнитным замком зависит от силы удержания встроенного магнита

Чтобы обеспечивать надёжную защиту дома, промышленного предприятия или территории, для управления электромеханическим замком должен быть обязательно установлен независимый источник энергии. В случае отключения основного питания система автоматически переходит в автономный режим, поэтому безопасности дома ничего угрожать не будет.

Принцип работы электромагнитного замка прост и понятен. Основная часть с магнитным устройством закрепляется непосредственно на дверной коробке и запитывается от источника постоянного напряжения. Запорная пластина крепится на дверное полотно. Когда подаётся питание, срабатывает электромагнит и к нему притягивается пластина ответной планки, благодаря чему обеспечивается надёжное запирание двери. При нажатии на кнопку, которой управляется замок, происходит отключение электропитания, после чего пластина отодвигается, позволяя двери открыться.

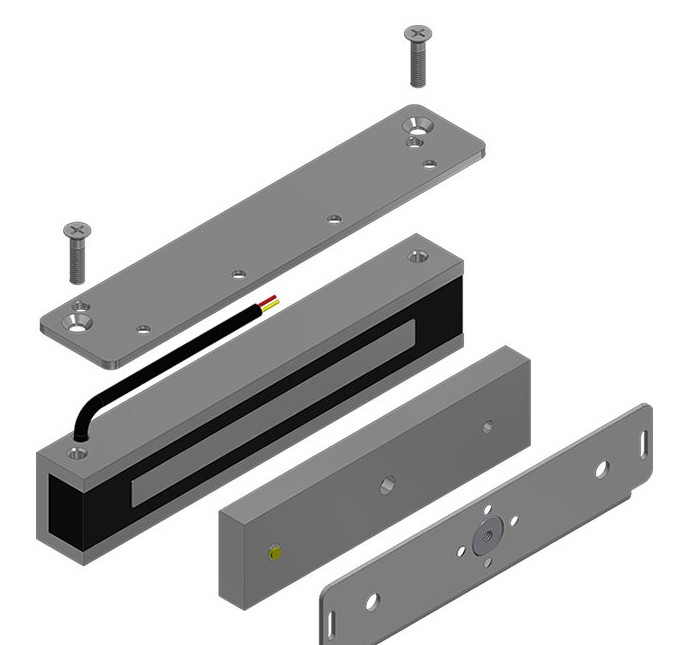

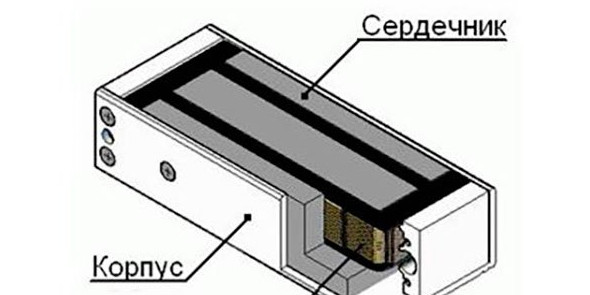

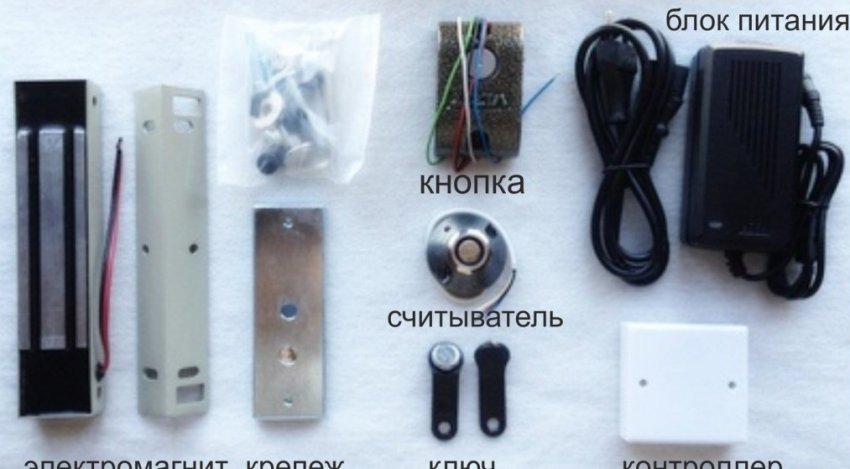

Внутреннее устройство

Электромагнитный замок состоит из следующих элементов:

Корпус — он имеет приспособления для надёжной фиксации и изготавливается из не намагничивающегося материала:
- нержавеющей стали;
- алюминия;
- пластмассы.

Сердечник — расположен внутри корпуса и сделан из материала, не имеющего магнитной памяти, благодаря чему управление происходит оперативно. Он может быть цельнометаллическим или собран из Ш-образных стальных пластин.

Обмотка — также находится в корпусе замка и состоит из нескольких сотен витков медной проволоки. Во время прохождения по обмотке электрического тока создаётся мощное электромагнитное поле, надёжно удерживающее сердечник.

Главным элементом электромагнитного замка является обмотка — при прохождении по ней электрического тока создаётся магнитное поле, притягивающее ответную планку

Железная пластина, которая обеспечивает надёжную фиксацию двери в закрытом состоянии.

Электрические элементы. Обычно такие замки имеют в своей схеме двухправленный защитный диод, который позволяет уменьшить возникающие при переключениях замка скачки напряжения. Чтобы снимать остаточную намагниченность, устанавливают конденсаторы.

Система управления — это может быть как кнопка, так и специальное кодовое устройство или электронный ключ.

Для питания практически любого электромагнитного замка необходимо постоянное напряжение 12 В. Оно может незначительно меняться, но это нежелательно. Если происходит снижение напряжения, уменьшается удерживающая сила электромагнита и надёжность замка также снижается. При повышении напряжения происходит перегрев обмотки, что может привести к её выходу из строя. Качественные современные электромагнитные замки потребляют всего несколько ватт, поэтому их установка не очень сильно отразится на общем потреблении электроэнергии.

Преимущества и недостатки

У электромагнитных замков много преимуществ, чем и объясняется их большая популярность:

длительный срок службы — в среднем 10–15 лет. Обеспечивается за счёт отсутствия движущихся частей;

большой выбор моделей. Они могут быть врезными, накладными, работать на отрыв или на сдвиг;

высокая надёжность. Такой замок нельзя взломать при помощи сверления или отмычкой;

возможность дистанционного управления процессом открывания/закрывания двери;

возможность установки на любые двери, в том числе на металлические, пластиковые, деревянные, стеклянные;

простой монтаж и обслуживание;

минимальное потребление электроэнергии — примерно 3–5 Вт;

способность работать как внутри помещения, так и снаружи;

доступная стоимость. Простой электромагнитный замок с удержанием 180–300 кг в розницу стоит 1000–1500 руб.

Как и у любого другого типа замка, есть у этого запорного устройства и свои недостатки:

зависимость от наличия электропитания в сети, поэтому для надёжной работы такого замка надо обязательно устанавливать автономное питание;

более высокая стоимость, чем у механического замка, что оправдывается значительно большей надёжностью и удобством в работе;

необходимость иметь определённые навыки работы с электрическими сетями для самостоятельной установки.

Разновидности электромагнитных замков

По типу конструкции электромагнитные замки бывают:

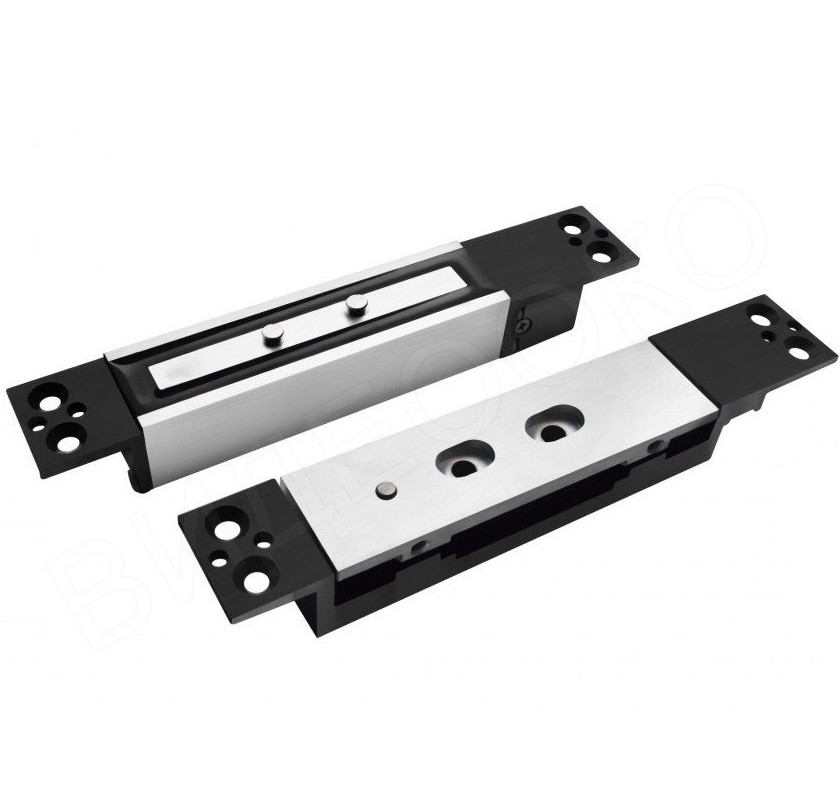

Сдвиговыми. Открывание двери происходит за счёт поперечного сдвига запирающего элемента. Такие устройства могут устанавливаться на любые виды дверей, в том числе и на те, что открываются в обе стороны.

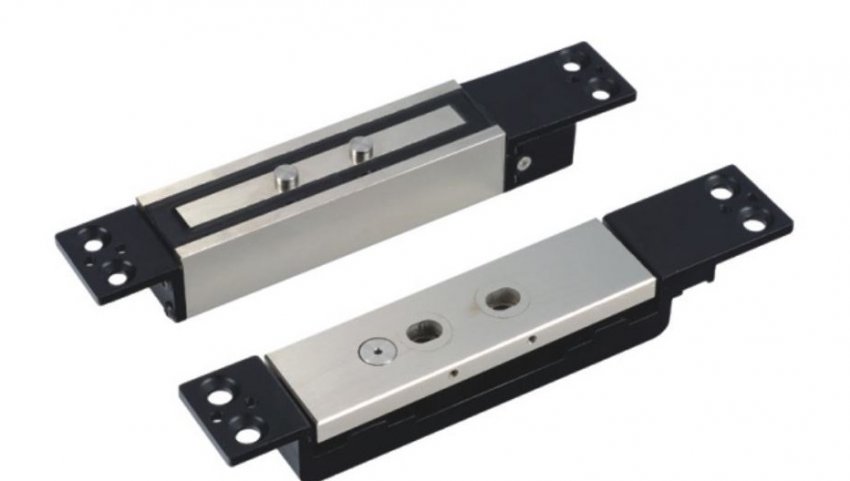

Принцип работы сдвигового замка основан на поперечном сдвиге запирающего элемента

Удерживающие или отрывные. В таком устройстве открывание двери происходит путём её отрыва. Функциональность таких замков не нарушается в случае деформации короба или полотна, а также при усадке дверей.

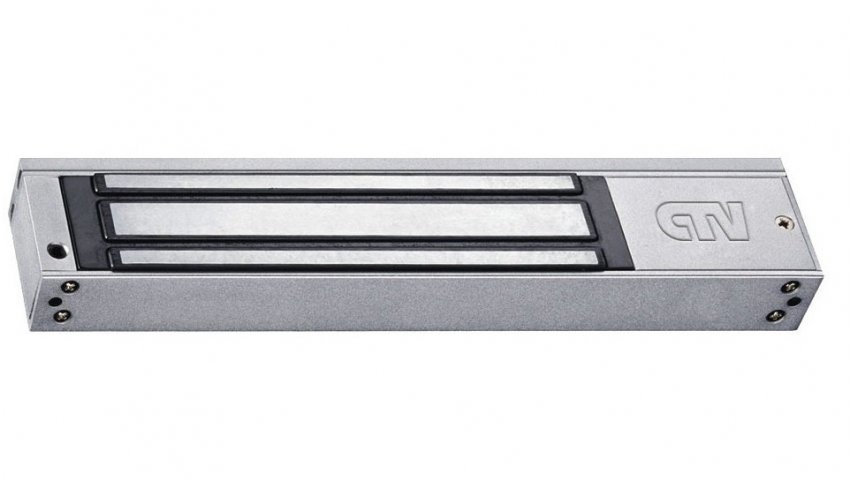

Удерживающий замок работает за счёт прилегания пластины к основанию корпуса и удерживания её электромагнитом

В зависимости от способа открывания двери замки могут быть:

накладными — монтируются на полотна, открывающиеся наружу;

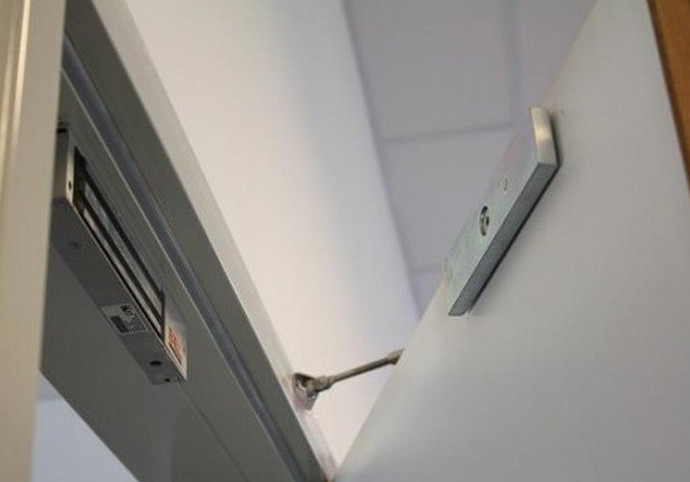

Накладной замок монтируется на дверь, открывающуюся наружу

врезными — их устанавливают на двери, открывающиеся внутрь.

Врезной замок монтируется на двери, открывающиеся внутрь

Выбор силы удержания электромагнита будет зависеть от типа дверного полотна:

для внутренних дверей вполне достаточно усилия удержания порядка 200–300 кг;

для массивных металлических дверей такое усилие должно быть больше — 350–500 кг.

По типу применения электромагнитные замки бывают:

индивидуальными. Такие устройства устанавливают в частных домах, квартирах, кабинетах и т. д.;

общественными. Они используются в магазинах, офисах, банковских учреждениях, подъездах и др.

Замки с контроллером

Для обеспечения управления электромагнитным замком и получения возможности подключать к нему дополнительное оборудование, такое как считыватель, карточка или брелок, кнопка открывания, зуммер, на него устанавливается контроллер. Чтобы защитить контроллер от негативного воздействия внешних природных факторов, его необходимо поместить в специальный защитный корпус.

Электромагнитные замки с контроллером отличаются высокой надёжностью, поэтому обычно устанавливаются в помещениях, где к замку предъявляются высокие требования. Это могут быть входные двери в любое помещение, пожарные и запасные выходы и т. д.

Электромагнитный замок с контроллером устанавливают в помещении, где к запирающему устройству предъявляются высокие требования

Современные замки с контроллером имеют следующие характеристики:

световую и звуковую индикацию;

блокировку при подборе ключа;

ёмкость памяти 500 и более ключей;

защиту от зависания и заклинивания;

энергонезависимую память;

программируемое время открывания двери — 1–15 с;

защиту от высокого напряжения по входу;

возможность копирования памяти из/или в компьютер.

Удерживающие электромагнитные замки

Особенность удерживающих замков в том, что при их установке не требуется особой точности и их легко регулировать. Главное преимущество удерживающих электромагнитных замков в том, что на их работу практически не влияет состояние двери. Благодаря своему простому устройству и надёжности, такие замки получили широкое распространение и обычно используются в местах массового присутствия людей, когда необходимо часто закрывать/открывать двери.

Обычно удерживающие замки устанавливают в верхней части двери, что на лёгких и непрочных полотнах может привести к нежелательным деформациям. Кроме того, их конструкция подвержена такому явлению, как остаточная намагниченность. Поэтому устройства удерживающего типа специалисты не рекомендуют использовать на полотнах, открывающихся внутрь или в обе стороны.

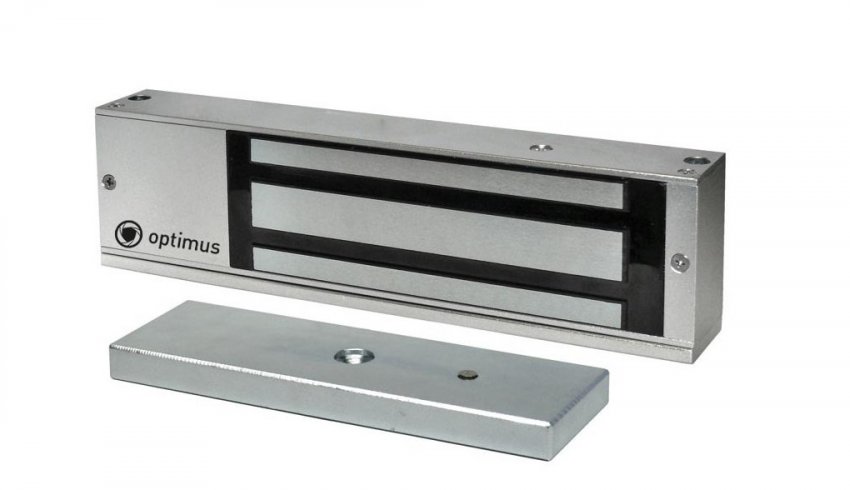

При установке удерживающего замка не требуется высокая точность и его легко регулировать

Замки сдвигового типа

Такой замок работает за счёт сдвигания плоского якоря. Основным преимуществом подобных моделей является то, что они могут устанавливаться внутрь дверного короба или полотна. А недостаток таких конструкций заключается в необходимости точно соблюдать зазор между взаимодействующими частями замка.

Сдвиговый замок можно устанавливать внутрь дверной рамы

Существует несколько основных параметров, на которые необходимо обращать внимание при выборе и эксплуатации сдвигового электромагнитного замка:

нагрузка на сдвиг, она может быть от 100 до 1200 кг;

сила удержания;

степень защищённости (секретности);

остаточная намагниченность — во время открывании двери усилие не должно превышать 2 кг. Если это значение больше, надо ремонтировать замок.

Кодовые электромагнитные замки

Основным их отличием от других типов замков является наличие кодовой клавиатуры, которая также может иметь считыватель карт/брелоков. Благодаря такому устройству открывать замок можно несколькими способами:

при помощи набора специального кода;

набором кода + карточкой;

карточкой или брелоком.

Кодовый замок, как и другие электромагнитные модели, отвечает правилам пожаробезопасности, так как при отключении питания происходит автоматическое открывание двери. Так как в конструкции такого замка нет трущихся деталей, он имеет большой срок службы и обычно устанавливается в помещениях, которые посещают 20 и более человек в день.

Кодовый электромагнитный замок имеет клавиатуру для ввода кода идентификации пользователя

При выборе электромагнитного замка надо обращать внимание на следующие критерии:

Тип дверного полотна.

Условия эксплуатации. Если замок будет эксплуатироваться вне помещения, то он должен быть защищён от негативного воздействия влаги, не бояться перепадов температуры.

Способ монтажа.

Наличие альтернативного источника питания. Если нет возможности обеспечить автономное питание, то при отсутствии электричества замок автоматически открывается.

Сила удержания. Чем больше и массивнее двери, тем больше должна быть сила удержания электромагнита.

Видео: обзор разных видов электромагнитных замков

Монтаж электромагнитного замка

Если у вас есть элементарные слесарные навыки и вы умеете работать с электрическими цепями, то установить такой замок самостоятельно несложно. Перед тем как приступить к выполнению работ, необходимо определиться с такими параметрами:

как расположены полотно и короб — короб может выступать или быть вровень с полотном;

куда открываются двери — внутрь или наружу.

Наиболее распространённым является вариант, когда дверная коробка имеет выступ от края полотна в закрытом состоянии шириной 5–6 см и она открывается наружу. В таком случае проблем с самостоятельным монтажом электромагнитного замка не возникает, но сначала надо приобрести все необходимые инструменты:

электродрель с набором свёрл;

карандаш;

измерительные инструменты;

крепёжные элементы;

отвёртка;

строительный уровень;

щипцы для снятия изоляции с проводов или острый нож.

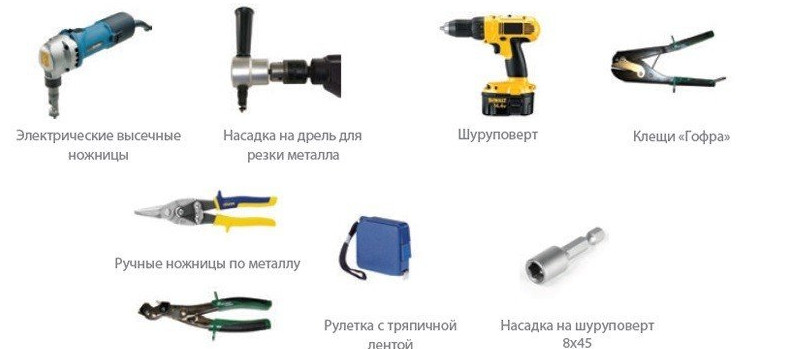

Необходимые инструменты для монтажа электромагнитного замка найдутся у каждого домашнего мастера

Процесс установки электромагнитного замка делится на два этапа: монтаж ответной планки и самого магнита. Последовательность выполнения работ будет следующей:

Установка ответной планки. Обычно в комплекте электромагнитного замка вместе с ответной планкой есть шаблон для её установки. Сначала определяются с местом крепления — надо, чтобы планка попадала на электромагнит при закрытии двери. После этого на дверное полотно прикладывают трафарет и делают отверстия для болтов. Затем при помощи крепёжных элементов фиксируют ответную планку, при этом между ней и полотном устанавливают резиновые шайбы. Ответная планка должна иметь возможность немного двигаться, это обеспечивается за счёт резиновых шайб, с помощью которых она может занимать необходимое положение относительно электромагнитного замка.

Ответная планка должна точно приходить на электромагнит при закрывании двери, поэтому её устанавливают на резиновые шайбы для возможности регулировки

Выкручивают блокирующие винты на замке. Используя шестигранный ключ, который обычно идёт в комплекте с замком, откручивают винты, крепящие планку замка.

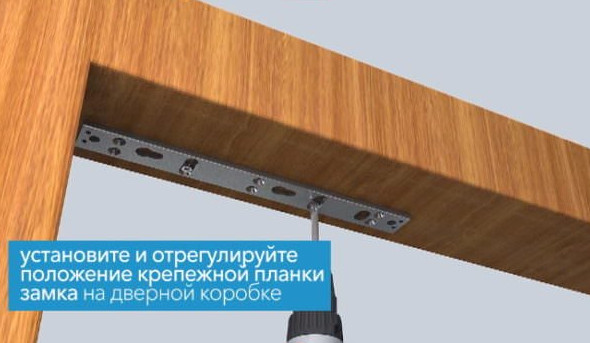

Крепёжная планка служит для фиксации замка на двери при помощи болтов, она поставляется прикрученной к корпусу

На полотне напротив ответной планки отмечают место для монтажа магнита.

Плоскую монтажную планку замка надёжно фиксируют на коробе.

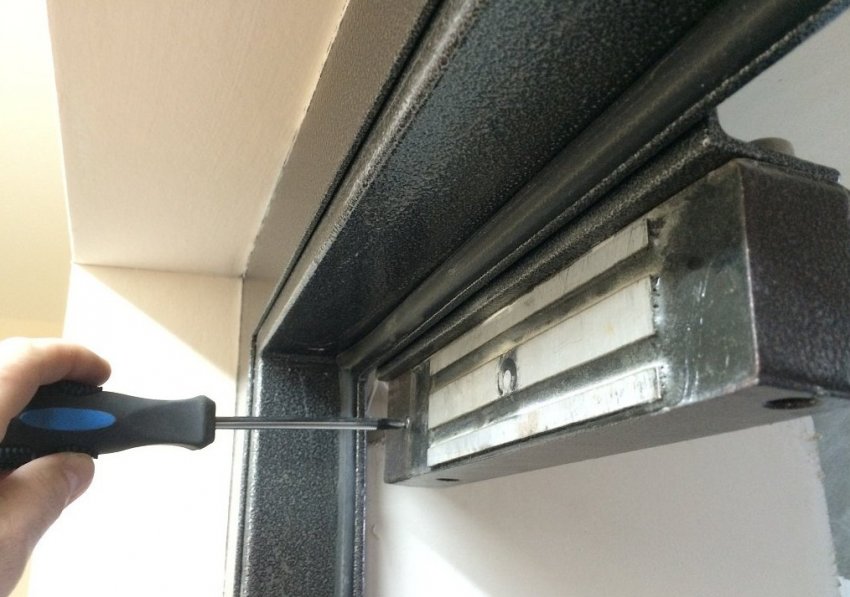

Планку замка фиксируют на коробе при помощи саморезов

К планке в обратном порядке крепят магнит — сначала при помощи шестигранника, после чего вкручивают блокирующие винты.

На планку, установленную на коробе, фиксируют электромагнитный замок, а затем вкручивают блокирующие болты

Проверяют правильность монтажа. Двери должны плотно закрываться, при этом замок не должен биться об ответную планку.

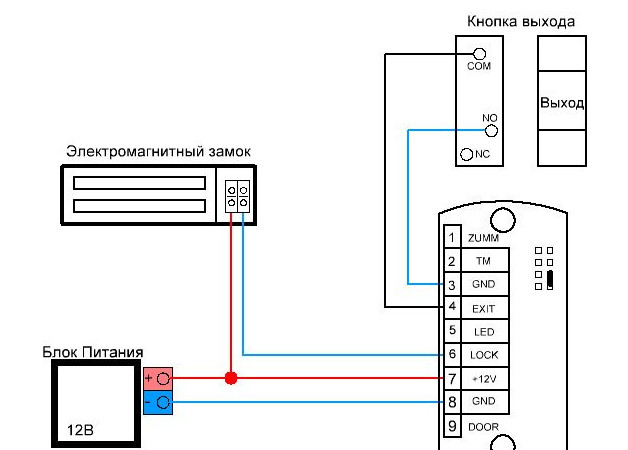

Подключают питание и другие электронные блоки в соответствии со схемой, которая есть в инструкции.

Все подключения компонентов системы контроля доступа, под управлением которой будет работать замок, производятся по схеме, находящейся в комплекте

В том случае когда двери открываются внутрь и полотно находится заподлицо с коробом, для монтажа замка надо использовать специальные монтажные уголки.

Если дверь не имеет выступа, то используется L-образный уголок. Монтаж ответной планки выполняется как и в предыдущем варианте, а магнит крепится на уголок, который устанавливают на коробе.

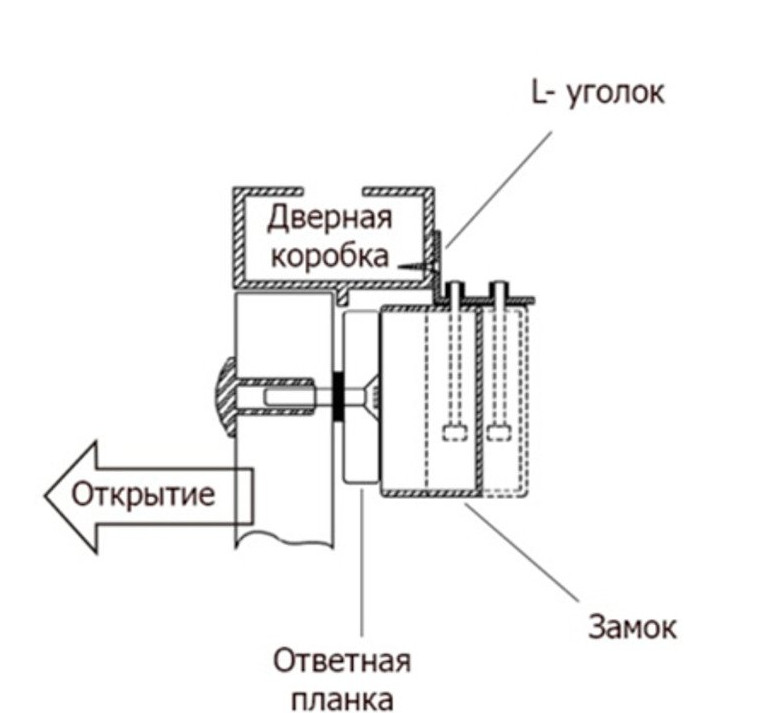

На дверях без выступа магнит монтируют на L-образный уголок

Если дверь открывается внутрь, то надо использовать ZL-образный уголок. Замок к коробу фиксируется при помощи L-уголка, а ответная планка к полотну — с помощью Z-уголка.

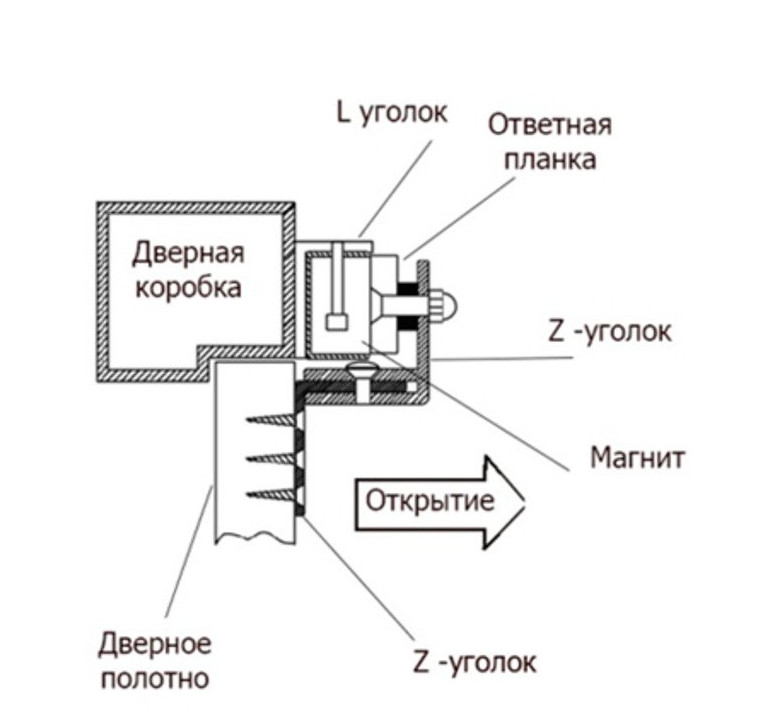

На дверях, открывающихся внутрь, замок фиксируется к коробу при помощи L-уголка, а ответная планка — на Z-уголок

Видео: установка электромагнитного замка своими руками

Ремонт замков электромагнитного типа

Хотя электромагнитный замок и имеет длительный срок службы и высокую надёжность, как и любое другое оборудование, через некоторое время он может выйти из строя. Основные факторы, которые могут привести к поломке замка:

человеческий — неправильная эксплуатация замка;

природный — негативное воздействие внешних факторов, которое приводит к повреждению проводки и крепёжных элементов.

Основные поломки электромагнитного замка связаны с ослаблением или пропаданием удерживающего усилия или с появлением остаточной намагниченности. Усилие может исчезать в связи с обрывом проводов, обеспечивающих питание замка, поломкой источника питания или с выходом из строя катушки электромагнита.

Основные неисправности электромагнитного замка и способы их устранения:

Ремонт катушки. Чтобы проверить работоспособность катушки электромагнитного замка, надо использовать тестер. Сопротивление должно оставлять несколько десятков Ом, всё зависит от модели и мощности замка. Если сопротивление не соответствует заявленным в инструкции параметрам, производится замена катушки, а если блок монолитный, то всего магнита.

Остаточная намагниченность. Она появляется при поломке конденсатора, который служит для создания затухающих колебаний при отключении питания, убирающих остатки магнитного поля. Чтобы устранить такую поломку, надо параллельно к выводам замка подключить конденсатор на 25 В. Для большинства замков отечественного производства достаточно ёмкости конденсатора 220 мкФ, а для моделей зарубежного производства ёмкость может быть от 220 до 1000 мкФ и подбирается индивидуально.

Обрыв катушки. Указанная неисправность устраняется путём замены катушки или восстановления её работоспособности в специализированных мастерских.

Видео: ремонт электромагнитного замка

Советы по эксплуатации

Если электромагнитный замок был правильно установлен, то в процессе его эксплуатации обычно никаких проблем не возникает. Необходимо лишь придерживаться несложных правил по уходу за оборудованием:

во время эксплуатации замка надо периодически проверять состояние пластины. Под воздействием влаги на ней может появляться налёт, который приводит к ослаблению удерживающего усилия;

рекомендуется периодически проверять крепления замка и ответной планки. Со временем под действием нагрузок может произойти ослабление саморезов, поэтому их периодически необходимо подтягивать;

при использовании замка с контроллером, реализованным в виде отдельного устройства, надо обязательно иметь мастер-ключ. Он используется для кодирования карточек. Рекомендуется хранить его в монтажной коробке, это позволит избежать проблем с кодированием, которые возникают при потере одним из пользователей карты доступа. Сам контроллер рекомендуется помещать в герметичный пакет, чтобы защитить его от попадания влаги.
