Устройство кровли из металлочерепицы — ответственный этап, завершающий основные работы по строительству дома. Его важно выполнить максимально аккуратно и в соответствии с рекомендациями специалистов. Особое значение имеет правильная установка контробрешётки, поскольку она определяет условия

#i-2

#i-3

#i-4

#i-5
- #i-6
- #i-7

#i-8

#i-9

#i-10

Назначение контробрешётки

Монтаж кровельной системы производится по слоям, каждый из которых имеет своё предназначение. Таким образом формируется устройство, называемое кровельным пирогом. Его назначение состоит в выполнении нескольких специфических функций:

Защита дома от воздействия внешних факторов, таких как дождь, снег, град и ветер.

Утепление здания для предотвращения потерь тепла. Считается, что при холодной кровле потери могут составлять 25–30%. А поскольку речь идёт об объекте длительного пользования, понесённые на утепление кровли затраты быстро окупаются при наличии тёплой крыши.

Поддержание температурно-влажностного режима в доме за счёт использования односторонних мембранных материалов.

Изоляция стропильной системы от проникновения в неё влаги из наружного пространства. Она является самым опасным фактором для деревянных конструкций.

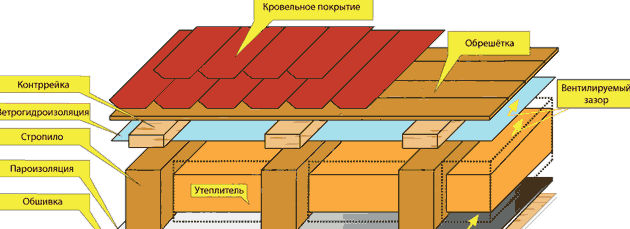

Кровельный пирог состоит из нескольких слоёв, устройство каждого из которых при строительстве тёплой крыши является обязательным

Вентиляционный канал в кровельном пироге предназначается для удаления влаги, образующейся на внутренней поверхности металлочерепицы. Для этого на боковые торцы стропильных ног устанавливается контробрешётка. Но сначала на них натягивается мембрана, обладающая свойствами пропускать влагу в одну сторону. Этому способствуют микроскопические отверстия по всей поверхности плёнки, которую нужно устанавливать без натяжения, чтобы эти отверстия не деформировались. Отдельные полосы по длине укладываются с нахлёстом 7–10 сантиметров, а места стыков проклеиваются скотчем. Первоначально плёнку можно закрепить степлером, а по окончании её укладки на рёбра стропильных ног набиваются бруски размерами 25х50 или 40х50 миллиметров, которые и называются контробрешёткой.

Зачем нужна мембрана

Мембранные плёнки давно и в массовом порядке используются за границей. Однако многие отечественные застройщики не по достоинству оценивают этот материал и, стараясь экономить на стройматериалах, применяют обычный сплошной полиэтилен. Возможно, имеет место недостаток информации, что свидетельствует о низкой культуре проектирования и монтажа.

По большому счету мембраной называется любая прослойка между несколькими объёмами ограниченного пространства. Но в нашем случае мы имеем дело с селективно-пропускными перегородками, избирательно пропускающими влагу в виде паров. Сложилась практика называть такие перегородки мембранами, а сплошную плёнку из полиэтилена пароизоляцией или гидроизоляцией.

Мембранная плёнка пропускает влагу только в одном направлении

Если финишным покрытием кровли выбрана металлочерепица, для контробрешётки желательно использовать брусок 50х50 миллиметров. Это обусловлено тем, что этот лист профилирован по вертикали, а следовательно, пространство под ним имеет переменное сечение.

Что такое металлочерепица

Кровельная металлочерепица формируется из оцинкованного стального, алюминиевого или медного листа. Профиль, имитирующий натуральное керамическое покрытие, выполняется штамповкой на специальном оборудовании. Разнообразные цветовые решения получаются с помощью нанесения надёжных защитных лакокрасочных или пластиковых покрытий.

Лист металлочерепицы с обеих сторон оцинковывается, а затем обрабатывается декоративными защитными покрытиями

Основой для изготовления недорогой металлочерепицы служит стальной оцинкованный лист толщиной 0,4–0,5 мм. Его прочностные характеристики определяются сложной формой профиля, а долговечность — качеством защитного покрытия. Гарантийный срок эксплуатации устанавливается производителями в 10 лет, а фактический срок службы покрытия достигает 50 лет при соблюдении рекомендаций по технологии установки.

Фотогалерея: как установить контрообрешётку

Если использовать контробрешётку, вентиляция в подкровельном пространстве будет достаточной

Кровельный пирог надежно защищает дом от потерь тепла

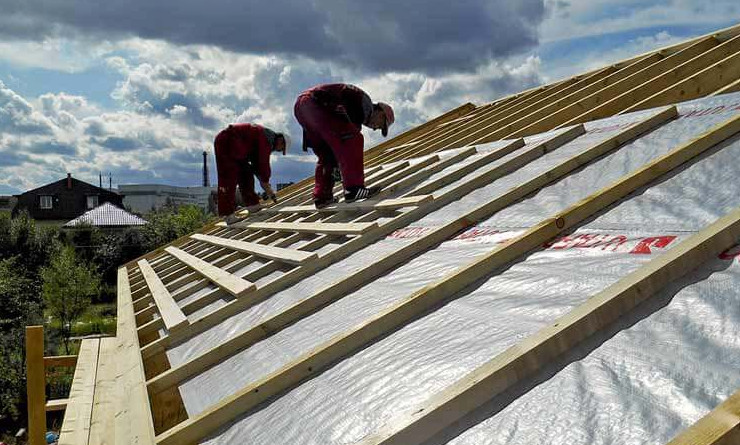

Бруски контробрешётки набиваются вдоль стропильных лаг и фиксируют листы гидроизоляции

Поверх контробрешётки устанавливается основная опорная обрешётка, которую можно сделать из доски толщиной 25 миллиметров. Шаг такой обрешётки зависит от угла наклона ската кровли. Для углов до 15 градусов выполняется сплошная обрешётка, которая допускает зазоры между досками до 50 миллиметров. Для более крутых скатов обрешётку делают разреженной с шагом, рекомендованным производителем кровельного покрытия.

Таким образом, влага из кровельного пирога через мембрану выводится в образованное контробрешёткой пространство и через холодный треугольник удаляется из подкровельного пространства. На крышах сложной конфигурации желательно применение кровельных вентиляторов.

Насколько необходима контробрешётка для металлочерепицы

Исключение контробрешётки из кровельного пирога возможно только если нет планов в будущем использовать на чердаке мансардное помещение. Во всех других случаях необходимо устроить эффективную вентиляцию подкровельного пространства. Нужно отметить, что контробрешётка полезна в любом случае, поскольку с её помощью можно исправить ошибки, допущенные при устройстве стропильной системы и ведущие к неровностям при монтаже финишного покрытия.

Фотогалерея: обеспечение вентиляции с использованием контробрешётки

Вентканал над контробрешёткой обеспечивает длительный срок эксплуатации кровли

Схема вентиляции в доме с мансардой предполагает установку контробрешётки

Кровля без контробрешётки выйдет из строя значительно быстрее

Для увеличения эффективности вентиляции можно использовать софиты и аэраторы

При устройстве контробрешётки создаются условия для дополнительной теплоизоляции и улучшается поглощение шума от дождя и града. Экономия на этом элементе кровли может привести к:

Повышению влажности в подкровельном пространстве со вполне предсказуемыми результатами.

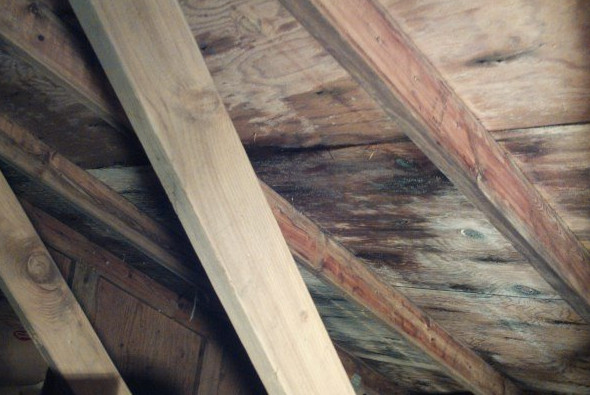

При недостаточной вентиляции элементы кровельной системы быстро покроются влагой и плесенью и сгниют

Образованию наледи на финишном покрытии крыши, ускоряющей износ кровли.

Повышенная влажность в подкровельном пространстве может приводить к обледенению металлочерепицы и её быстрому износу

Усиленному образованию сосулек на скате крыши, являющихся опасным фактором для проживающих в доме.

Выход излишков влаги из-под кровли чреват образованием сосулек, которые представляют серьёзную опасность для проживающих в доме

Из сказанного можно сделать вывод, что изготовление контробрешётки на кровлях с металлочерепицей обязательно.

Видео: нужно ли делать контробрешётку — личные выводы на своей крыше

Монтаж контробрешётки под металлочерепицу

Выше упоминалось об одной из функций контробрешётки — выравнивании кровли. Размер сечения брусков для этого элемента на двускатных крышах составляет 25х50 мм, на многоскатных сложных конструкциях — 40–50х50 мм.

На практике пользуются следующей технологией устройства контробрешетки:

Устанавливается мембранная плёнка с креплением степлером к стропильным ногам.

На крайних стропилах устанавливаются бруски контробрешётки толщиной 25х50 миллиметров.

Натягивается шнур, после чего подбираются бруски нужной толщины с выравниванием по нему. Таким образом, толщина деталей контробрешётки может изменяться по ходу монтажа.

Если бруски контробрёштки будут выровнены по высоте, то основная обрешётка, а вслед за ней и кровельное покрытие, будет лежать идеально ровно

Длина брусков контробрешётки опосредованно зависит от угла наклонов скатов кровли. Если делается сплошная обрешётка, то бруски вдоль стропил набиваются с зазором 2–3 сантиметра. Сплошное, без разрывов, устройство контробрешётки нежелательно, лучше иметь сообщение между отдельными секциями вентилируемого пространства. Основная обрешётка должна крепиться к каждому бруску минимум двумя гвоздями.

Крепление обрешётки к каждому бруску выполняют в двух точках

Видео: монтаж гидроизоляции, контробрешётки и обрешётки

Дополнительные рекомендации по устройству контробрешётки под металлочерепицу

Если стропильная система кровли изготовлена качественно, то установка этого элемента не представляет никаких трудностей. Выше был описан способ монтажа брусков контробрешётки, и добавить можно только описание способа регулировки её уровня относительно натянутых шнуров.

Для этого не обязательно выстругивать брусок до нужной толщины в каждой точке. Можно воспользоваться подкладками под них из тонкой ДВП, фанеры и других листовых материалов нужного размера. В этом случае не образуются уступы между брусками, а основная обрешётка ляжет идеально ровно.

Следует отметить, что бруски контробрешётки и доска основной обрешётки будут находиться в постоянном контакте с влагой, поэтому антисептическая обработка этих элементов конструкции должно производиться особенно тщательно.

Крепление брусков контробрешётки должно быть максимально надёжным, поскольку большие ветровые нагрузки передаются на стропильную систему именно через эти детали. При сильном ветре определённого направления отрывающие усилия на финишное покрытие кровли могут достигать 630 кг на квадратный метр кровли. Здесь желательно использовать самонарезающие винты длиной не менее 100 миллиметров с антикоррозионным покрытием. Шаг их установки должен составлять 10–15 сантиметров.

В современных конструкциях кровель нет мелочей или лишних операций. Каждый шаг важен и является неотъемлемой и обоснованной частью технологии, выполнять которую нужно тщательно и аккуратно.

Правильное устройство стропильной системы и кровельного пирога обеспечивает долговечность кровли и комфортность проживания в доме. Ошибки при монтаже могут привести к значительным финансовым потерям на переделку крыши. Важное значение имеет устройство контробрешётки для формирования вентиляционного пространства. Технологически работа довольно проста и может быть выполнена самостоятельно. Успехов вам!
