Как подобрать материал и сделать крышу из ондулина своими руками

Срок пребывания ондулина на строительном рынке составляет уже более семидесяти лет. За это время он приобрёл заслуженную популярность и занял солидную нишу среди недорогих кровельных материалов.

Достоинства ондулина определяются использованием для его производства высококачественных экологически чистых материалов и хорошо отработанной технологии производства. Они заключаются в следующем:

1. Основой для производства ондулина является целлюлоза.


2. Применяется битум высокой очистки.


3. Пропитки производятся с использованием полимерных смол.


4. Используются только чистые минеральные наполнители.


5. Применяются абсолютно безвредные минеральные пигменты, основой которых являются вещества природного происхождения.

Высокие прочностные характеристики материала обусловлены пропиткой вяжущим составом под высоким давлением. Использование минеральных красителей позволяет получить продукцию в широкой гамме расцветок.

Фотогалерея: какие бывают крыши из ондулина

Наличие оригинальных расцветок ондулина позволит реализовать любые задумки, например, поможет сделать из беседки сказочный теремок

Ондулин бывает не только однотонным, но и многоцветным, а крыша из него может напоминать красивый ковёр

Даже самые простые цветовые решения кровельного покрытия из ондулина могут хорошо гармонировать с внешней отделкой здания

Ондулин хорошо подходит для устройства крыш любой формы в силу своей мягкости и технологичности

Формы выпуска

Ондулин — листовой материал размером 950 х 2000 мм, при этом высота гофры составляет 36 мм, а толщина — 1,5 мм. При расчёте потребности материала на покрытие крыши нужно учитывать, что суммарная величина нахлёста составляет 16 см.

Вес одного листа ондулина составляет не более 6 кг, что в 4,5 раза меньше, чем у шифера такого же размера.

Небольшой вес листа этого материала предоставляет некоторые преимущества:

1. Суммарная нагрузка на стропильную систему здания при использовании ондулина значительно снижается, что позволяет экономить на пиломатериалах, выбирая стропила уменьшенного размера.


2. Монтаж финишного покрытия и подачу материала на крышу может выполнять один человек.


3. Доставка материала к месту монтажа существенно упрощается. Его легче грузить, а для транспортировки можно использовать легковой автомобиль.

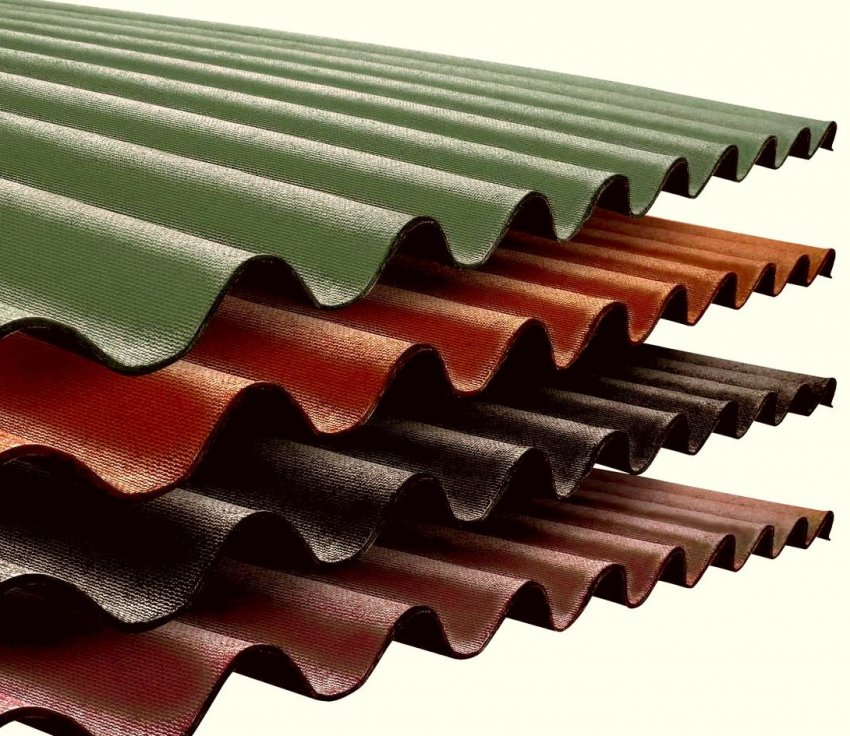

   Ондулин отличается от многих других кровельных материалов малым весом, хорошей гибкостью и большим разнообразием цветов

Основные свойства

В перечень основных технических характеристик входят такие показатели:

1. Долговечность. Срок эксплуатации ондулина, если монтаж выполняется в соответствии с установленными правилами, составляет до 40 лет. Нужно заметить, что производитель гарантирует срок службу в 15 лет. По этому показателю ондулин совершенно не выделяется среди других кровельных материалов, есть финишные покрытия с гораздо более значительными показателями.


2. Устойчивость к изменениям температур. Введение в состав материала полимерных добавок снижает способность ондулина противостоять экстремальным показателям сезонных колебаний температуры: при жаркой погоде он размягчается, а при сильных морозах становится хрупким. Обрешётка под ондулин, выполненная с отклонениями от рекомендаций производителя, может стать причиной обрушения кровли под снеговой нагрузкой.


3. Экологичность. Несомненным положительным качеством материала считается его экологическая чистота. Производитель рекомендует использовать кровли с ондулином для сбора питьевой воды. Единственным недостатком в этом плане можно считать возникновение запаха битума при очень жаркой погоде.


4. Пожарная безопасность. Ондулин, содержащий в себе битум, является горючим материалом. Он воспламеняется при температуре 280 ^oC и поддерживает горение. Поэтому при строительстве зданий с повышенными противопожарными требованиями (детские учреждения и учебные заведения) полагается устраивать с такой кровлей противопожарные рассечки. Они разделяют кровлю на отдельные секции, предотвращая распространение огня и облегчая тушение пожара.

Основные преимущества ондулина:

• малошумность конструкций — звуки дождя или града не проникают в помещение;


• биологическая устойчивость — материал не повреждается грибками, не подвержен гниению или заражению бактериями;


• устойчивость к воздействию агрессивных сред;


• стойкость к ультрафиолетовому излучению — материал не разрушается при воздействии солнечного света.

Подводя итог сказанному, можно заметить, что ондулин вовсе не обладает выдающимися качествами, но является надёжным материалом для устройства финишного покрытия крыши.

Видео: плюсы и минусы ондулина

Устройство кровли с ондулином

На этапе подготовки к монтажу ондулина нужно произвести расчёт потребности в материале и сопутствующих изделиях. К последним относится и крепёж, предназначенный специально для этого кровельного покрытия. Он представляет собой гвозди и прокладки, подходящие по цвету к окраске основного материала. Потребность в крепеже составляет 20 штук на один лист. При расчёте количества листов на крышу нужно учитывать перекрытие между листами в 40 сантиметров по длине и в одну волну по ширине. Количество волн на листе составляет 10 штук.

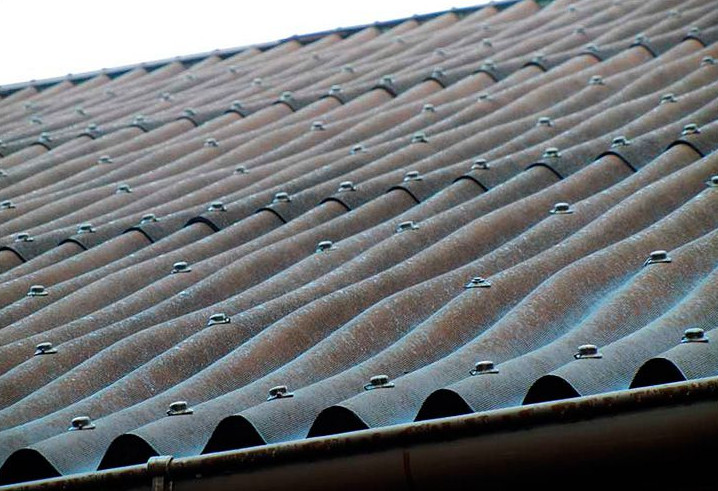

Стандартный лист ондулина имеет 10 волн, но две крайние волны уходят на нахлёст

Если речь идёт о ремонте крыши, нужно оценить состояние стропильной системы. Если она не вызывает опасений, можно обойтись без демонтажа старого покрытия, устроив обрешётку прямо поверх него. Это возможно потому, что прирост нагрузки от слоя ондулина составит всего лишь три килограмма на квадратный метр поверхности. В то же время покрытие из этого материала выдерживает ветровые нагрузки при скорости воздушного потока до 190 километров в час.

Устройство кровельного пирога под ондулин

Кровельный пирог формируется следующим образом:

1. По стропилам укладывается ветрозащитная диффузионно-гидроизолирующая плёнка «Ондутис SA 130» или «Ондутис SA 115». Её крепление производится брусками контробрешётки размером 25х50 или 40х50, расположенными вдоль стропильных лаг. При установке гидроизоляции следует избегать её натяжения. При натяжении могут деформироваться микропоры в плёнке, в результате чего она не будет выполнять свои функции.


2. Для основной несущей обрешётки используется доска толщиной 25 миллиметров. Учитывая свойства ондулина, под него нужно устраивать частую обрешётку с расстоянием между рядами до 5 сантиметров.




   Бруски контробрешётки крепят гидроизоляционную плёнку и одновременно образуют вентиляционный зазор между ней и кровельным покрытием



3. Изнутри между стропилами укладывается утеплитель толщиной не менее 100 миллиметров. Можно применять любые материалы, начиная от обычной минеральной ваты и заканчивая полимерными составами, наносимыми методом напыления.

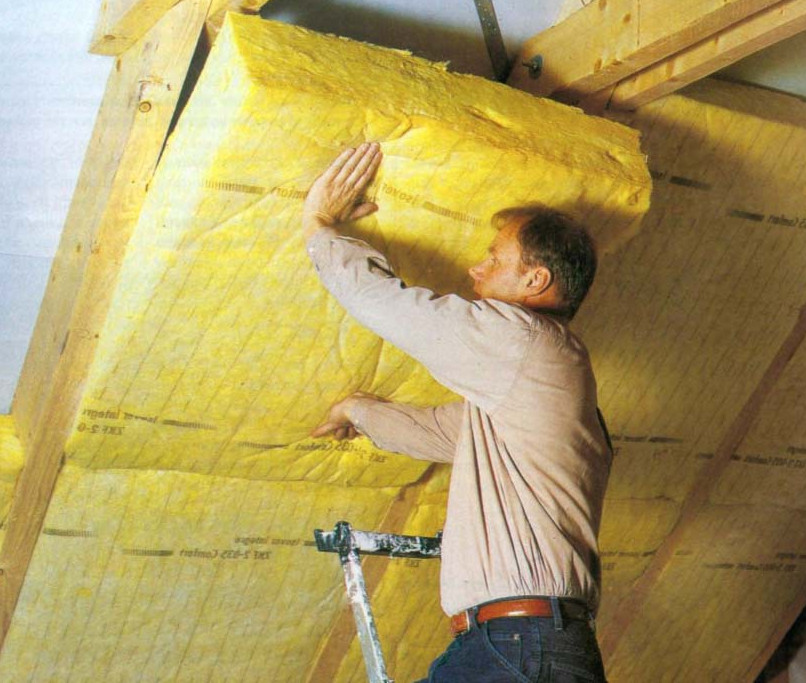

   При использовании плитных утеплителей их нужно закладывать в промежутки между стропильными лагами с натягом, чтобы заполнить всё имеющееся пространство, не оставляя зазоров



4. В подкровельном пространстве по стропилам крепится плёнка пароизоляции, в качестве которой используют специальные мембраны «Ондутис 100», «Ондутис 70» или «Ондутис R термо».

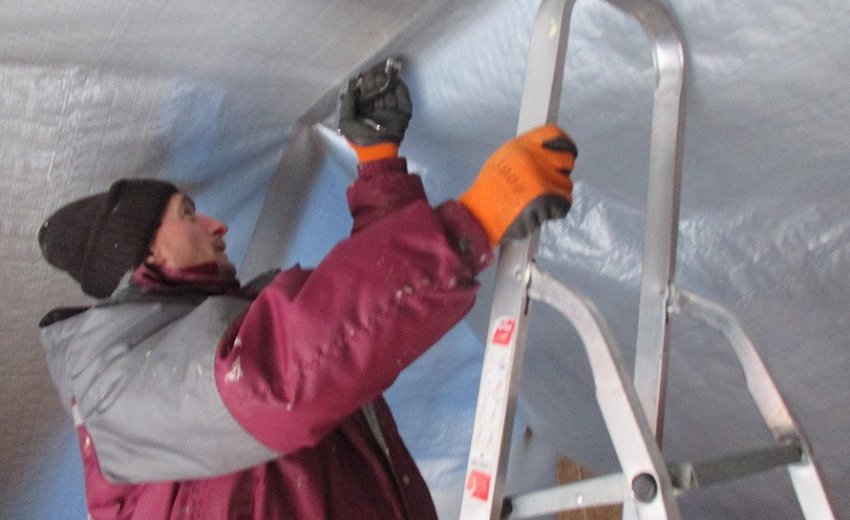

   Плёнка пароизоляции натягивается по линии стропил и утеплителя со стороны помещения и крепится мебельным степлером



5. Устраивается обрешётка по внутренним рёбрам стропильной системы. Материалом могут служить любые листовые изделия — фанера, ДВП, ДСП и прочее. Часто используется доска 25х150.


6. Монтируется финишное покрытие внутренней отделки.

Элементы кровли из ондулина

Для выполнения специфических операций при установке кровли из ондулина используются различные доборные элементы:

1. Проходной элемент. Он предназначается для вывода сквозь кровлю печных и вентиляционных труб. Для его крепления используются саморезы, вкручивающиеся в доски обрешётки.

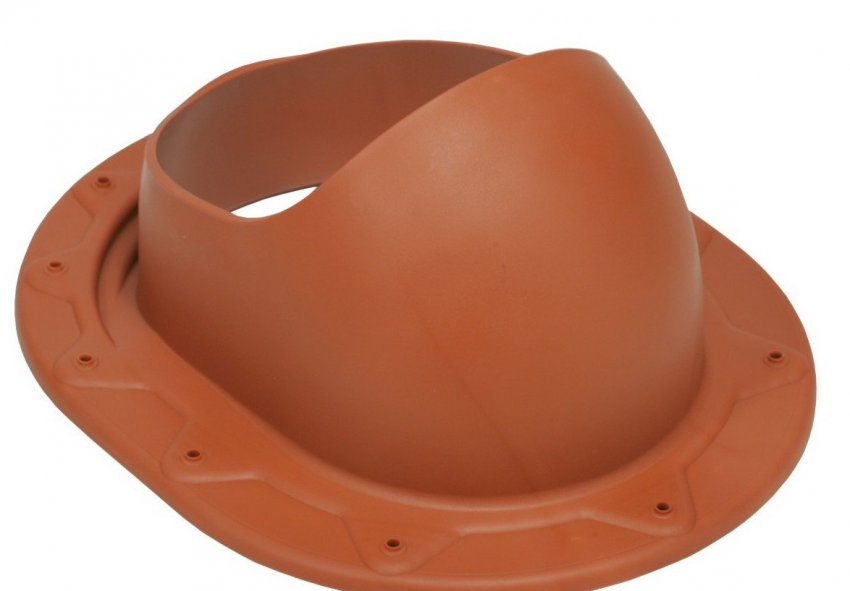

   Проходной элемент используется для защиты места вывода труб из крыши, покрытой ондулином

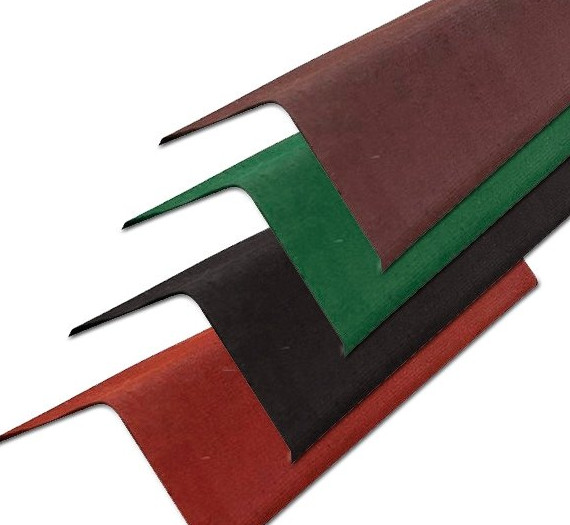

2. Щипцовые элементы. Их используют при оформлении наклонных рёбер кровли. Учитывая пластичность материала, щипцы можно крепить с подгибом к ветровой доске самонарезающими винтами. Эти детали устанавливаются с нахлестом 15 сантиметров, для крепления одной детали понадобится до 12 винтов.



   Щипцовые элементы защищают торцевые стороны крыши

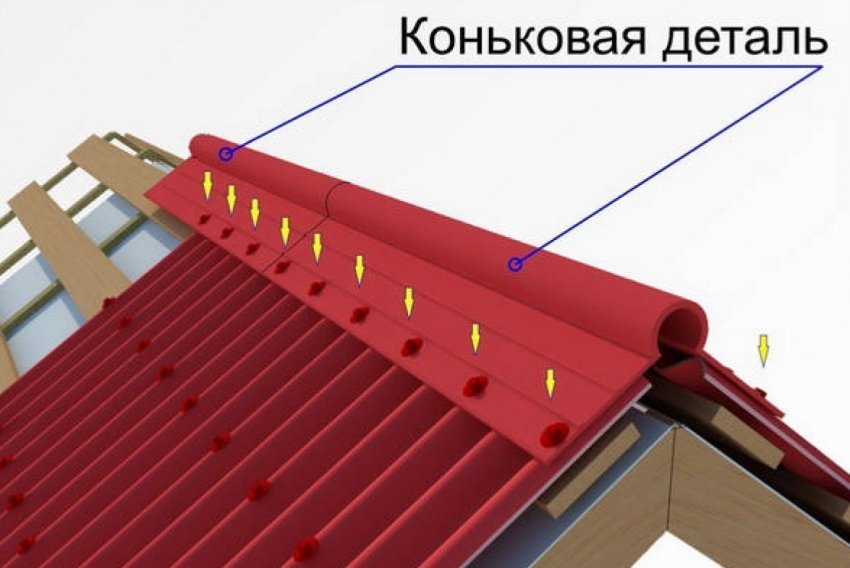

3. Коньковая деталь. Она служит для соединения двух скатов кровли. Коньки продаются отдельно. Полная длина детали составляет 100 см, полезная — 85 см. Установку следует начинать с края крыши, противоположного господствующему направлению ветров в месте застройки. Крепление производится саморезами к обрешётке. Шаг установки винтов — через одну волну нижележащего листа ондулина.



   Коньковая деталь служит для герметичного соединения противоположных скатов крыши

Другие элементы кровли подбираются по месту из любых материалов, подходящего по размеру.

Особенности монтажа

Порядок монтажа финишного покрытия из ондулина практически ничем не отличается от технологии укладки асбестового шифера или листов профнастила.

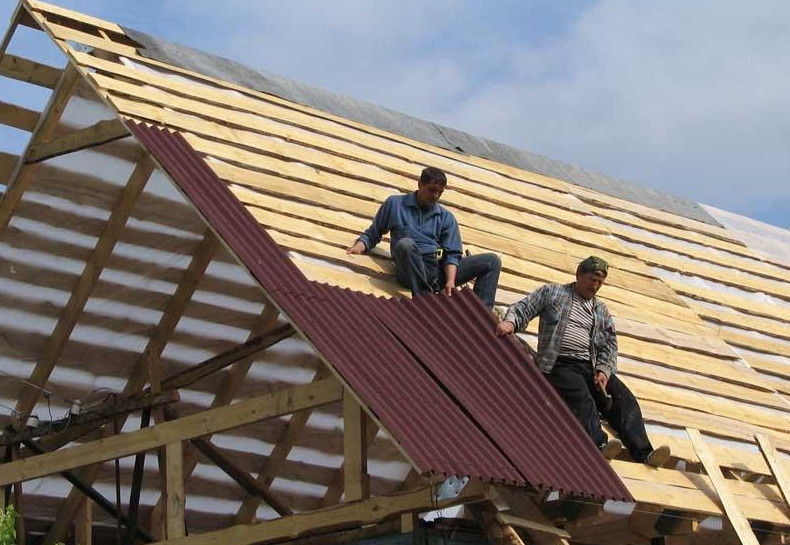

1. Первый лист устанавливается снизу на подветренной стороне. Его положение проверяется по натянутому шнуру, чтобы не допустить перекоса. Если к моменту монтажа уже оформлен свес кровли в торцевой части крыши, первый лист устанавливается по обрезу торца.


2. Далее устанавливается второй лист по вертикали, а следующим будет первый лист второго ряда. Продолжение установки производится уступами до окончания укрытия всего ската. При необходимости обрезки листов для подгонки по месту можно использовать обычную ножовочную пилу по дереву. Перед применением полотно пилы нужно смазать любым минеральным маслом. Удобно также выполнять эту операцию электролобзиком.

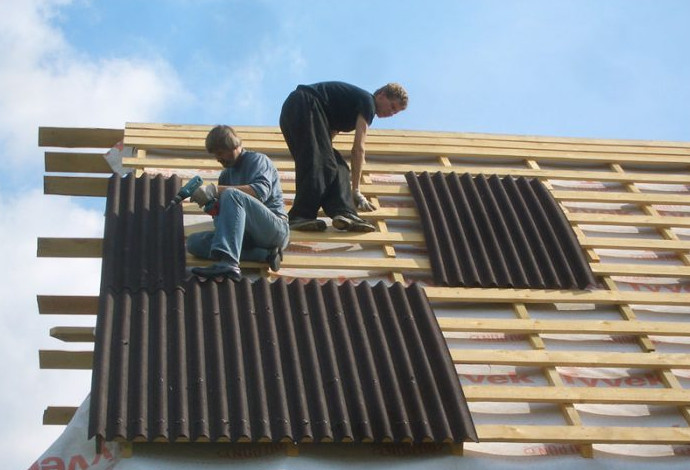

   Иногда для увеличения герметичности и прочности покрытия листы ондулина укладывают с перевязкой в половину листа



3. В местах нижнего стыка скатов укладываются специальные элементы — ендовы, а листы ондулина подрезаются параллельно линии стыка так, чтобы их край заходил на планку ендовы на 10–15 см. Важным моментом при покрытии ондулином является правильная установка крепёжных элементов. Их нужно располагать строго по одной линии, чтобы не нарушить гармоничное расположение этих деталей.

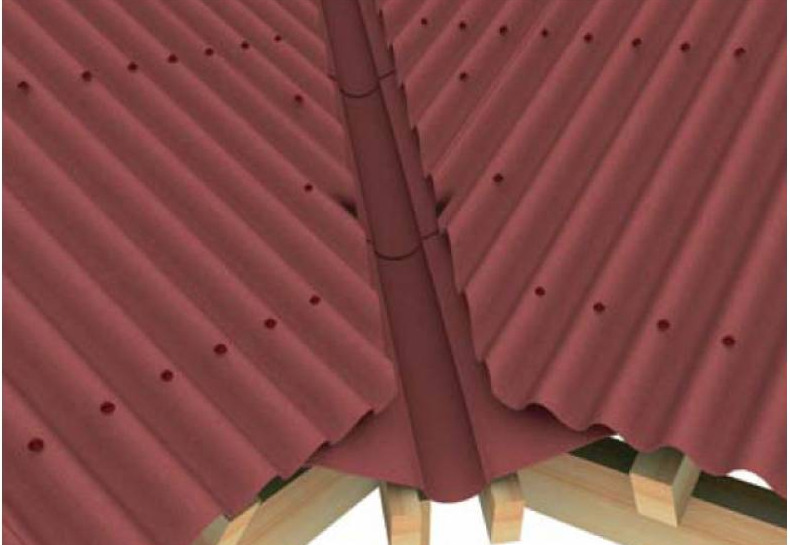

   В местах сочленения двух скатов листы ондулина укладываются на планку ендовы с нахлёстом не менее 10 см и крепятся специальными гвоздями ровно по линии

Устройство обрешётки

Качественное покрытие из ондулина можно получить, только выполняя все рекомендации по устройству кровельного каркаса для этого материала:

1. При уклоне ската кровли величиной 5–10 градусов обрешётку устраивают из доски или водостойкой фанеры. Нижний нахлёст должен быть не менее 30 сантиметров, боковой — 1 волна.


2. Если используется уклон средней величины (10–15 градусов), обрешётку можно сделать реже — с шагом 35–40 сантиметров, а величину нахлёста уменьшить до 20 сантиметров.


3. Для скатов более 15 градусов нахлёст может составлять 18 сантиметров, а шаг обрешётки — 60 см.

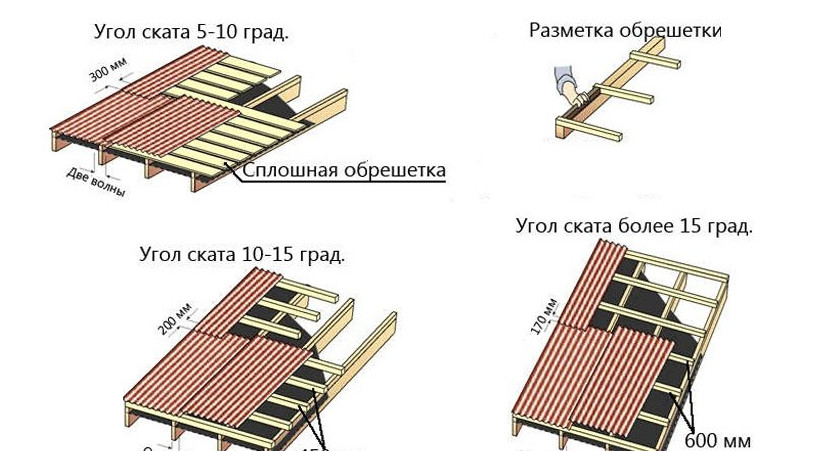

   Шаг обрешётки зависит от угла наклона кровли: чем он больше, тем реже можно располагать горизонтальные ряды досок



4. Три последних доски в подконьковом пространстве набиваются без зазоров.

Видео: как сделать обрешётку под ондулин

Ошибки при установке крыши из ондулина

При установке кровли из ондулина, особенно если работа производится своими руками, исполнители часто допускают ряд типичных ошибок, напрямую влияющих на качество кровли. Укажем на наиболее распространённые из них:

1. Недостаточное крепление листов. Если положено ставить не менее 20 гвоздей, то их нужно ставить. Приходится встречать установку на 15 или даже 10 точек крепления. При сильном ветре полетят эти листы строго в его направлении.


2. Нарушение шага установки досок обрешётки. Действуя по принципу «сойдёт и так», исполнитель произвольно увеличивает шаг обрешётки. В случае с ондулином — не сойдёт. В жаркое летнее время кровля может просесть и пойти волнами, а в зимнее, становясь хрупкой при сильных морозах, она часто не выдерживает значительных снеговых нагрузок.



   Если обрешётка стоит слишком редко, листы ондулина могут проседать под действием снежной нагрузки



3. Смещение листов ондулина в ряду. Попытки выровнять покрытие за счёт натяжки очередного листа обычно оказываются удачными, но лишь поначалу. С течением времени в этом месте часто возникает вздутие и кровля теряет вид. Кроме того, ветровые нагрузки в этих местах значительно возрастают.


4. Укладку следует производить только в шахматном порядке внимательно и аккуратно, в противном случае смещение по рядам случается наиболее часто.


5. Выполнение монтажа при температурах ниже нуля не допускается производителем, к этой рекомендации следует прислушаться.


6. Часто встречается ошибка, когда в одном месте производится стыковка одновременно четырёх листов. Встопорщенные в таких местах детали хорошо видны даже снизу.

Следует сделать вывод, что обладающий рядом преимуществ ондулин может быть безнадёжно испорчен, если не соблюдается технология его монтажа.

Видео: монтаж кровли из ондулина

Особенности эксплуатации

Об этом можно сожалеть, но идеальных строительных материалов не бывает.

При рассмотрении проблем с эксплуатацией ондулина нужно сравнивать его качества с подобными материалами других видов. Одной из проблем многие обладатели таких кровель называют невозможность использования приставных лестниц.

Нужно заметить, что прочностные характеристики ондулина позволяют выдерживать нагрузки до 960 килограмм на квадратный метр, но это относится к распределённым нагрузкам. А если опереть приставную лестницу на кромку листа кровли, естественно, он сломается. Но такое же явление часто наблюдается и с шифером. Деформируются края металлочерепицы и профнастила. При этом разрушается защитный слой и вступает в дело коррозия.

При работе с лестницы нужно стараться обеспечить максимальную площадь контакта с покрытием, иначе лист ондулина может сломаться

Указанная нагрузка выдерживается неукоснительно, если обрешётка изготовлена с учётом рекомендации производителя. В противном случае могут происходить провалы финишного покрытия в жаркое время года.

Характерными жалобами являются ссылки на размягчение крыши. Это может происходить, поскольку материал содержит битум. Перемещаться по поверхности такой крыши можно только с использованием кровельных трапов или настила из досок.

Срок эксплуатации ондулиновых крыш достигает 40–45 лет при гарантии производителя в 15. Это довольно высокий показатель для устройств такого рода. Но он возможен только при строгом соблюдении правил подготовительных работ и монтажа, тем более при установке своими руками. Зная особенности применения этого материала, можно рассчитывать на успех.
