Как утеплить трубу дымохода своими руками: выбор утеплителя, подготовка и выполнение теплоизоляционных работ - Строительство и ремонт.
Дымоход — это центральный элемент дымоотводной системы в любом частном доме, где присутствует отопительное оборудование, работающее на твёрдом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии установки, но и устройство полноценного теплоизоляционного слоя,

Как утеплить трубу дымохода своими руками: выбор утеплителя, подготовка и выполнение теплоизоляционных работ - Строительство и ремонт.

Дымоход — это центральный элемент дымоотводной системы в любом частном доме, где присутствует отопительное оборудование, работающее на твёрдом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии установки, но и устройство полноценного теплоизоляционного слоя, который будет располагаться снаружи дымовой трубы.







#i-3



#i-6


#i-7



#i-9


#i-10



#i-16



Для чего нужно утеплять дымоход


В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов сгорания и горячего воздуха. Всё это снижает срок службы дымохода за счёт ускорения процессов коррозии и окисления внутренних стенок отводящего канала.


Среди наиболее распространённых проблем, которые приводят к повреждению дымовой трубы, можно выделить:



  • наличие влаги — в трубе дымового канала наблюдается повышенное давление и постоянная влажность. Из-за разности температур внутри и снаружи дымохода на стенках канала частично конденсируется влага, что в итоге пагубно влияет на эксплуатационное состояние металла;

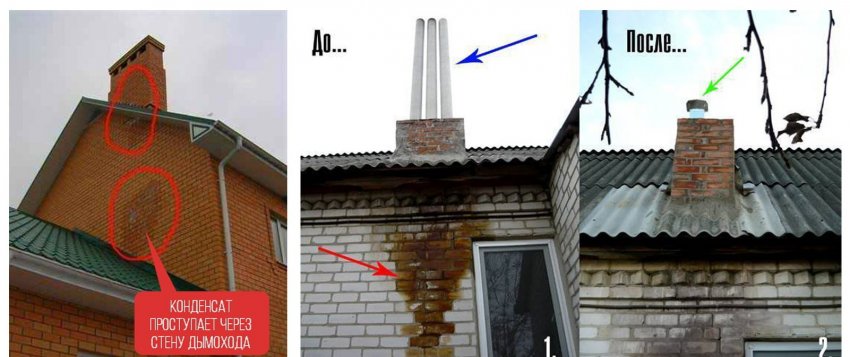

    При отсутствии теплоизоляции в дымоходе скапливается большое количество конденсата


  • химическая среда — при сгорании твёрдого или жидкого топлива образуется большое количество агрессивных веществ, опасных для здоровья человека. При правильной работе дымохода все образовавшиеся вещества выводятся наружу под действием естественной тяги. При снижении уровня тяги или в момент, когда дымоход не функционирует, вещества скапливаются на стенках дымового канала, что приводит к медленному, но поступательному разрушению трубы дымохода.


Утепление дымохода при помощи современных теплоизоляционных материалов позволяет снизить риск образования повреждений и уменьшает скорость протекания процессов коррозии. Например, утепление стальных дымоходов продлевает срок службы изделия в 2 и более раза.


Преимущества утеплённого дымохода


Своевременная теплоизоляция дымовой трубы снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильно выбранной толщине утеплителя проблема с конденсатом решается практически полностью — точка росы сдвигается до участка трубы, расположенного выше уровня кровли. Это значительно увеличивает ресурс дымового канала и срок эксплуатации дымооводящей системы в целом.



Утепление дымохода увеличивает срок его службы в несколько раз


К другим преимуществам утеплённого дымохода можно отнести:



  1. Снижение уровня отложений — теплоизоляционные материалы способствуют уменьшению разности температур между продуктами горения и поверхностью дымовой трубы. Это снижает количество веществ, осевших на внутренней поверхности дымохода.

  2. Энергосбережение — в процесс работы утеплённый дымоход забирает меньше энергии, полученной от сжигания топлива. Это позволяет снизить расход топлива и энергии, затрачиваемой на поддержание постоянной температуры в топочной камере.

  3. Прочность и устойчивость — теплоизоляция, монтируемая вокруг дымовой трубы, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при монтаже тонкостенных металлических дымоходов.


Современные утеплители повышают морозостойкость дымоотводящей системы. При соблюдении технологии утепления удаётся снизить или полностью устранить воздействие высокой температуры на участке вывода трубы через кровлю.


Утеплители для теплоизоляции дымовой трубы


Для утепления печного дымохода используются материалы, обеспечивающие высокую степень изоляции вкупе с низкой теплопроводностью. Это исключает риск появления «мостиков холода», обледенения и образование конденсата.


Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:



  • штукатурка — применяется для утепления кирпичных и каменных дымоходов. Штукатурный раствор наносится на предварительно подготовленную армированную поверхность. По соотношению трудозатрат и качества этот способ является наименее оправданным;

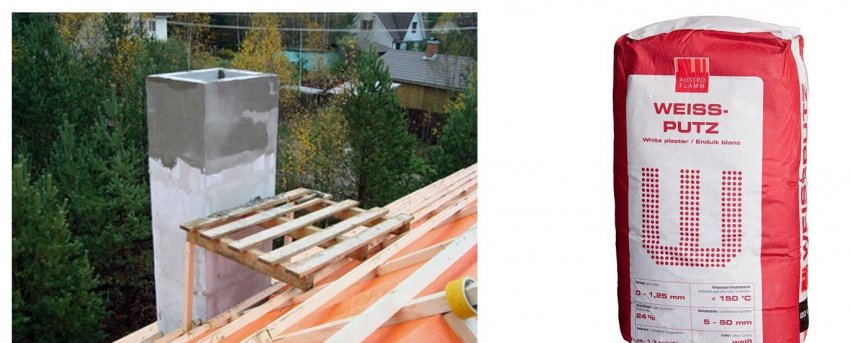

    Утепление дымохода жаростойкой штукатуркой требует неоправданно больших трудозатрат


  • битый кирпич — используется для теплоизоляции кирпичных и стальных конструкций. Материал засыпается в кожух, который закрепляется вокруг дымовой трубы. Минимальное расстояние от дымохода — 60 мм. Иногда вместо битого кирпича используется шлак;

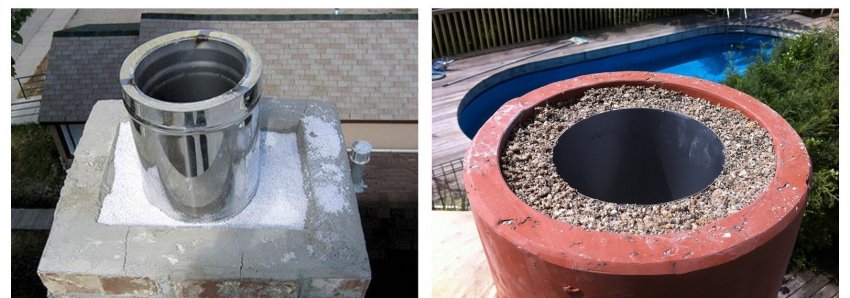

    Просеянный шлак плотно заполняет монтажный зазор и обеспечивает высокую степень теплоизоляции дымохода


  • базальтовая вата — современный теплоизоляционный материал, выпускаемый в форме матов или цилиндров с различным внутренним сечением. Материал обматывается вокруг дымовой трубы и фиксируется на стальные обжимные хомуты. По соотношению цены и качества этот способ наиболее эффективен.


По сути, все описанные выше методы имеют некоторое сходство — утеплитель наносится или закрепляется на внешней поверхности дымохода. После чего теплоизоляционный материал защищается стальным кожухом.


В целях экономии внешнюю стальную трубу можно заменить на деревянные или шлакобетонные плиты. Например, вокруг дымохода можно закрепить прямоугольный каркас, используя имеющиеся под рукой деревянные щиты, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.


Какой утеплитель лучше выбрать


Первое, что стоит помнить при выборе материала для утепления дымохода, — теплоизоляция должна быть изготовлена из негорючих компонентов. В процессе эксплуатации дымохода утеплитель будет нагреваться до 100–150 оС, а в месте вывода трубы через перекрытия температура может быть ещё выше.



Если работы по монтажу утеплителя будут выполняться одним человеком, то лучше выбирать наиболее лёгкий и цельный материал. Иначе в ходе утепления обязательно возникнут проблемы, что в итоге скажется на качестве проводимых работ.



Для самостоятельного утепления дымовой трубы лучше использовать базальтовую термоизоляцию. Форма и толщина изделия подбирается с учётом существующей конструкции дымохода.

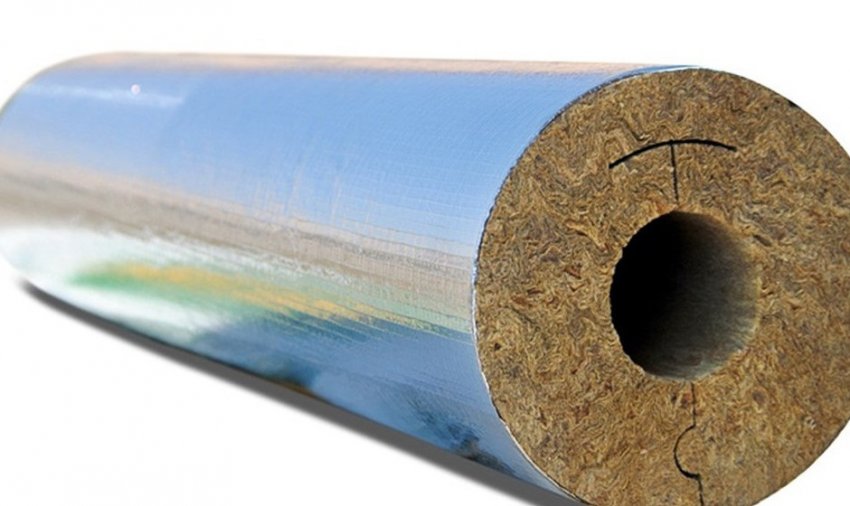

Базальтовый цилиндр можно подобрать точно под размер трубы дымохода


К преимуществам утеплителей на основе базальтовой ваты можно отнести:



  • высокие теплоизоляционные качества;

  • хорошую паропроницаемость;

  • стойкость к воздействию химических веществ;

  • невосприимчивость к образованию грибка и плесени;

  • высокую термостойкость при нагреве свыше 100 оС;

  • экологичность и безопасность.


Перед использованием готовой термоизоляции от производителя следует внимательно изучить технологию её монтажа. Как правило, качественные изделия комплектуются бумажным вкладышем или инструкцией, в которых подробно описан способ их резки и монтажа.


Видео: тест на горючесть базальтовой ваты


Конструкция стального утеплённого дымохода


Утеплённый дымоход представляет собой конструкцию «труба в трубе», похожую на сэндвич-трубу, которая также применяется для сооружения дымовых каналов. Обычно в качестве внешней трубы выступает деревянный короб, обшитый асбестовыми плитами, или стальная труба большого диаметра.

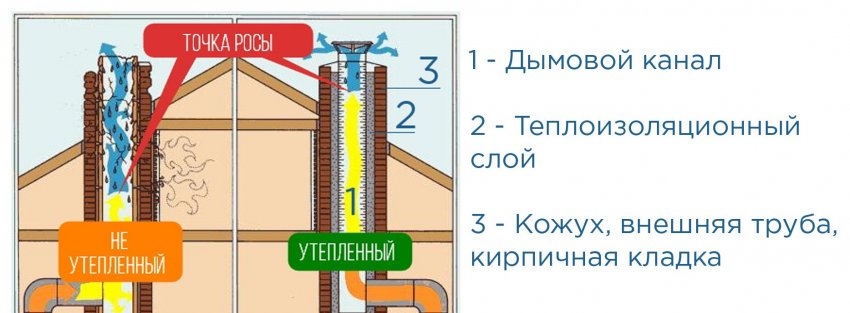

Любой утеплённый дымоход состоит из канала дымоудаления, внешней оболочки и слоя утеплителя между ними


Между внешней оболочкой и дымовой трубой располагается негорючий теплоизоляционный материал, закреплённый механическим способом или приклеенный на термостойкий клей или герметик. Внутренняя часть утеплённого дымохода есть не что иное, как дымовая труба.


Прослойка материала, используемого в качестве утеплителя, выступает в роли термоизоляционного барьера. С одной стороны, он не даёт нагреваться элементам, непосредственно соприкасающимся с дымоходом. С другой — холодный воздух не остужает дымовую трубу и тем самым не создаёт резкую разницу между температурой выходящих продуктов горения и внутренней поверхности трубы.


Расчёт материалов и параметров конструкции


Перед закупкой утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, потребуется провести их расчёт. Это позволит сэкономить средства, особенно если для утепления будут использоваться специализированные дорогие изделия.


Перед проведением расчётов потребуется измерить:



  • внешнее сечение дымовой трубы;

  • длину и ширину (диаметр) дымохода;

  • высоту трубы от вводного патрубка.


Полученные данные позволяют произвести расчёт необходимого количества теплоизоляционного материала и дополнительных принадлежностей. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

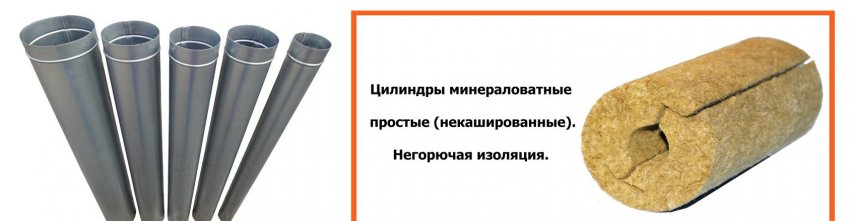

Для теплоизоляции дымоходов круглой формы выпускаются уже готовые цилиндрические фрагменты утеплителей


При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя — 120–150 кг/м3. Толщина теплоизолятора выбирается с учётом температурного режима в регионе. Для эксплуатации в условиях российской зимы достаточно цилиндров толщиной 70–100 мм. В качестве внешней трубы потребуется изделие из оцинкованной стали сечением 280–310 мм общей длиной 5 м.

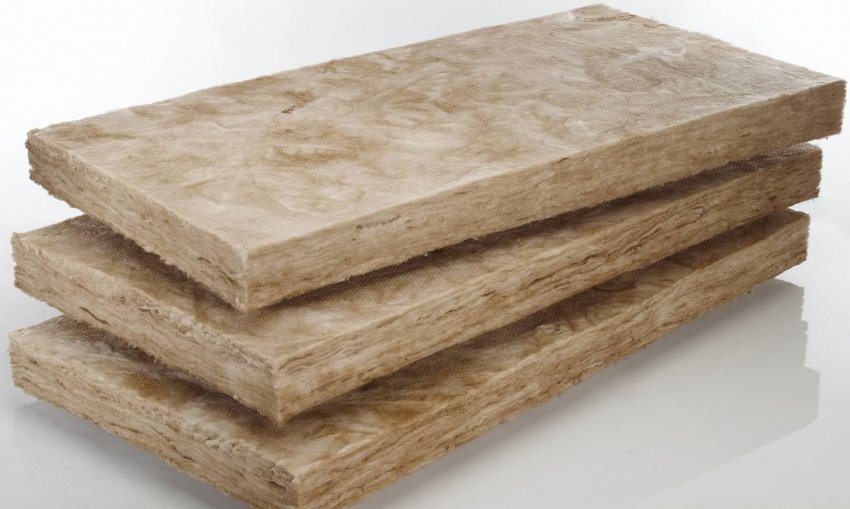

Для утепления дымоходов квадратной формы удобно использовать базальтовую вату в плитах


Для утепления дымоходов квадратного или прямоугольного сечения потребуется знать их размеры. К примеру, на дымоход квадратной формы со стороной 0,3 м потребуется (0,3 * 5) * 4 = 6 м2 утеплителя. Длину дымохода по-прежнему считаем равной 5 м.


Если покупать качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м2. Значит, для нашего примера потребуется две упаковки базальтовой ваты в рулонах. Параметры рулона — 5000x1000x50 мм. Для сборки каркаса вокруг квадратного дымохода можно использовать брусок 50×50 мм. В качестве внешней обшивки лучше подойдёт асбестовая плита 3000x1500x12.


Необходимые инструменты и расходные материалы


Помимо утеплителя для проведения теплоизоляционных работ необходимы дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки применяются оцинкованные саморезы длиной 30 мм. Для фиксации теплоизолятора используется огнеупорный герметик — Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

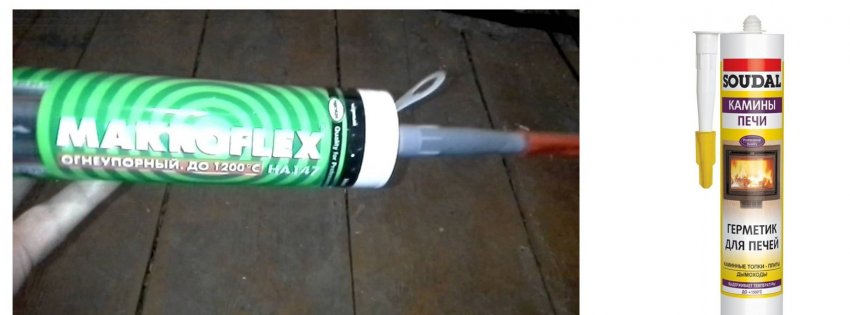

Для фиксации утеплителя к поверхности дымовой трубы применяется жаростойкий герметик


Для утепления дымоходов из стали или керамики потребуются:



  • ножницы по металлу;

  • строительный нож;

  • шуруповёрт;

  • углошлифовальная машинка;

  • набор отвёрток;

  • защитные очки и перчатки;

  • рулетка и карандаш.


Для оштукатуривания дымохода необходимо подготовить ёмкость для штукатурки, штукатурную кельму, деревянный прямоугольный полутёрок, треугольный полутёрок, правило и малярную кисть с длинным ворсом.


Подготовительные работы перед монтажом теплоизоляции


Перед проведением теплоизоляционных работ следует проверить надёжность и прочность фундамента, который возводился под печь или другое отопительное оборудование.



Если фундамент отсутствует, то прежде чем утеплять дымоход, потребуется собрать опорную конструкцию под внешний кожух. Это может быть как опорный кронштейн, который можно приобрести в магазине, так и сварная рама, сделанная из стального уголка. Обычно для дымоходов из стали применяются готовые опорные кронштейны, а в случае с кирпичным дымоходом конструкция фундамента уже рассчитана на текущие нагрузки.



После этого следует внимательно осмотреть место вывода дымохода через перекрытия и кровлю. Место вывода через потолок должно быть защищено стальным коробом. Минимальное расстояние от дымохода до стенок короба — не менее 20 см. При выводе через кровлю дымовая труба не должна соприкасаться с конструкций крыши. Для этого следует предусмотреть соответствующие распорки или специальный колпак, который монтируется снаружи здания.

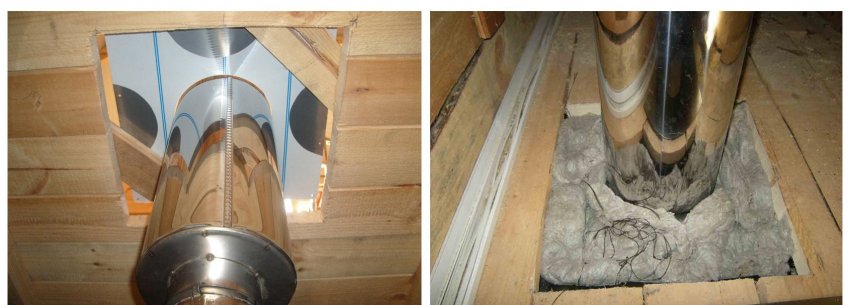

Место вывода дымохода через потолок должно быть защищено металлическим коробом


Утепление дымохода своими руками


Прежде чем приступить к утеплению, внешнюю поверхность дымовой трубы следует очистить от пыли и загрязнений. Для этого используется обычная щётка с жёстким ворсом и веник. При очистке кирпичного дымохода следует убрать излишки пыли и отслоившегося цемента. Это можно сделать при помощи малярной кисти и воды.


Технология утепления кирпичных дымоходов


Утепление кирпичного дымохода можно сделать, используя разные материалы. Наиболее трудоёмкий и неэффективный способ — это оштукатуривание, но многие до сих пор используют именно его, так как для этого не требуется больших затрат. В среднем после проведения работы потери тепла сокращаются на 20–25%.


Последовательность действий при оштукатуривании следующая:



  1. В чистой ёмкости со скруглённым дном замешивают раствор на основе цемента М500, сухой извести и шлака мелкой фракции. Перед замесом шлак просеивается. Первая порция раствора должна быть очень густой.

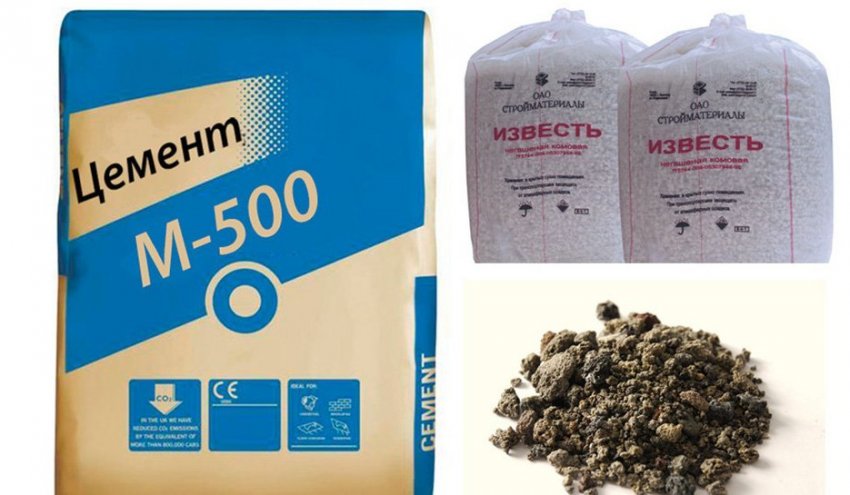

    Для приготовления штукатурки необходимо замесить раствор из цемента, извести и шлака


  2. Раствор аккуратно наносится в швы между кирпичом. На этом этапе нужно заполнить все пустоты. Желательно это делать до того, как на поверхность трубы будет закреплена стальная сетка.

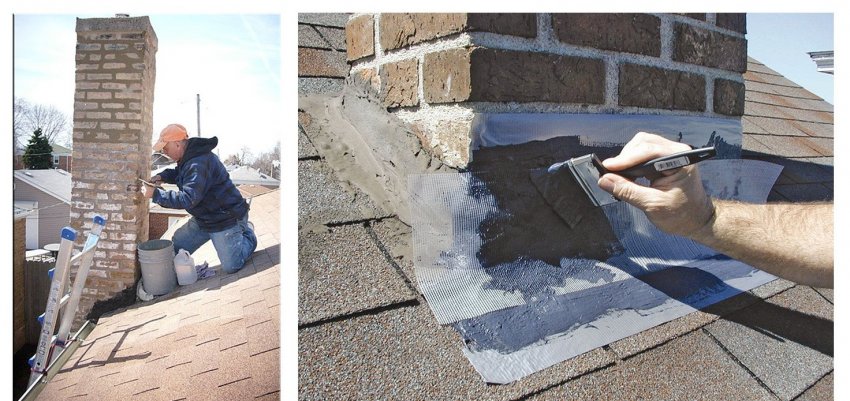

    Кирпичные дымоходы иногда утепляют термостойкой штукатуркой, хотя это и считается наименее эффективным способом


  3. На поверхности дымохода фиксируется армирующая стальная сетка. Затем можно приступать к несению штукатурной смеси. Толщина первого слоя не более 3–4 см. После нанесения штукатурный слой должен схватиться и слегка подсохнуть.

  4. Выполняется нанесение второго штукатурного слоя толщиной до 5–7 см. Если заявленную толщину нанести не удаётся, то наносится слой в 3–4 см. Далее потребуется дождаться его схватывания и повторить работы до получения штукатурного покрытия нужной толщины.

  5. Производится нанесение отделочного слоя. Поверхность тщательно выравнивается и затирается полутёрком. При высыхании могут образоваться трещины, которые нужно замазать, прежде чем наносить финишную отделку.

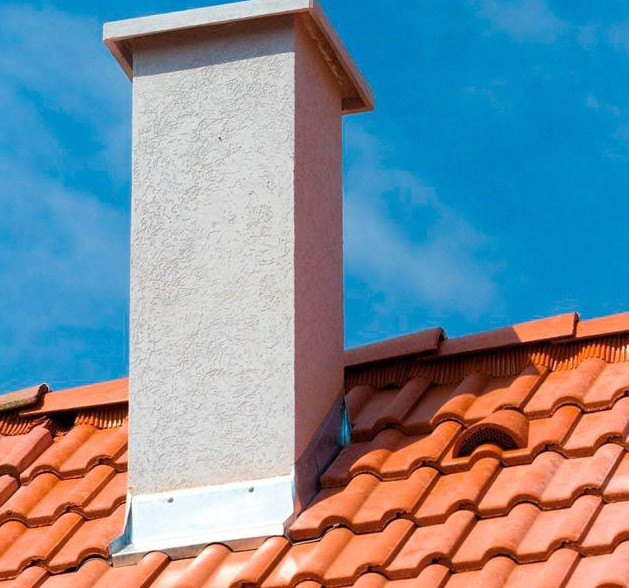

    После отделки финишным покрытием дымоход станет не только тёплым, но и гораздо более красивым



После высыхания штукатурка отбеливается раствором извести и мела. При необходимости он наносится в 2–3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнеупорностью до 600 оС.


Видео: обшивка и утепление кирпичного дымохода


Технология утепления дымоходов из стали


Описываемая далее технология может быть применена для утепления любого дымохода круглого сечения, но наиболее часто используется для теплоизоляции стальных конструкций. Последовательность выполнения работ будет зависеть от типа внешней трубы. Мы рекомендуем использовать телескопическую трубу от производителя.


Теплоизоляционные работы выполняются в следующем порядке:



  1. На поверхности дымохода около вводного патрубка закрепляется базальтовый утеплитель. Для этого он обматывается вокруг дымовой трубы до формирования нужной толщины. После этого теплоизолятор стягивается обжимным хомутом.

  2. Поверх утеплённого участка одевается стальная труба большего диаметра. В нижней части труба фиксируется при помощи обжимного хомута для дымоходов. После этого работы повторяются, пока не будет утеплена вся конструкция. Места соединения труб обрабатываются жаростойким герметиком.

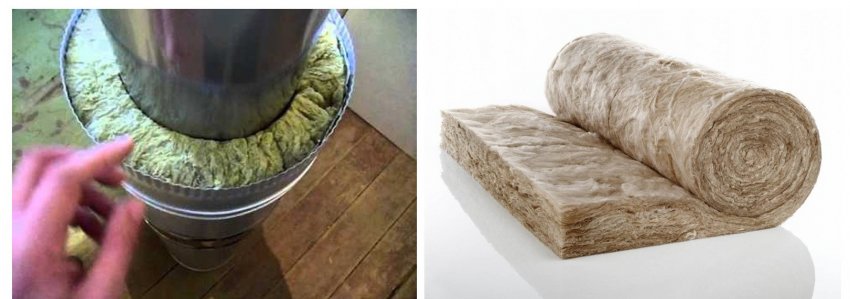

    Утепление стального дымохода можно производить рулонным материалом или использовать готовые цилиндрические заготовки нужного диаметра


  3. Если используется базальтовый цилиндр, то его можно монтировать после установки кожуха. Для этого внутренняя часть, а также соединительный «шип» и «паз» цилиндра обрабатывается термостойким герметиком. После этого цилиндр опускается в кожух.


В процессе работ следует внимательно следить за стыковкой элементов. Стык между верхней и нижней трубой должен быть без видимого зазора. При использовании труб без сварного шва соединительный стык также обрабатывается герметиком.


Видео: теплоизоляция стального дымохода


Утепление дымоходов квадратной и прямоугольной формы


Данная технология наиболее часто применяется для утепления дымоходов из кирпича. Но при необходимости этим способом можно утеплить дымоход из одной или нескольких асбестовых труб.


Утепление выполняется в следующей последовательности:



  1. По периметру дымохода собирается каркас из деревянного бруска 50×50 мм или металлического уголка. При сборке следует учитывать, что между стенками каркаса и дымовой трубой должно быть расстояние не менее 100 мм. Для сборки используются оцинкованные гвозди и саморезы длиной 30–50 мм.

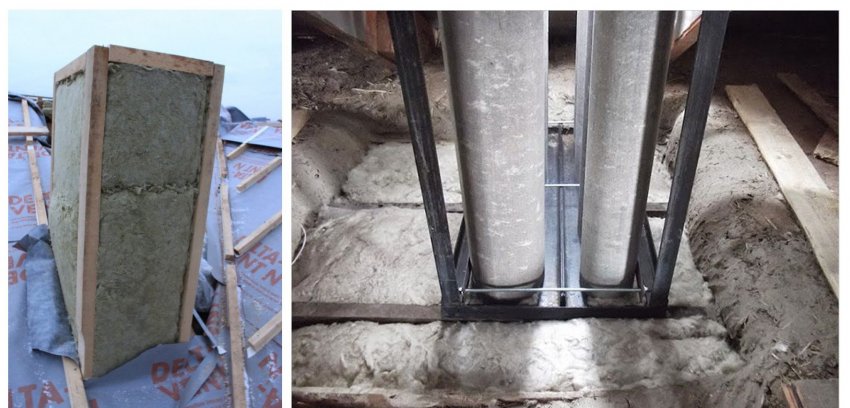

    Каркас вокруг дымохода для закладки утеплителя собирают из деревянных брусков или из металлического профиля


  2. Каркас монтируется на конструкцию дымохода. В итоге между трубой и стенками каркаса образуется пространство, которое заполняется базальтовой ватой. Утеплитель, как и в предыдущем случае, фиксируется на термостойкий герметик.

  3. После монтажа утеплителя лицевая часть каркаса обшивается асбестовой плитой толщиной 10–12 мм. После обшивки работы повторяются. При желании обшивку всего дымохода можно выполнить в последнюю очередь, сразу после заполнения пустот утеплителем.


После монтажа шов между асбестовыми плитами на углах каркаса заполняется жаростойкой штукатуркой. Со стороны выходного отверстия из дымохода поверхность также затирается жаростойкой штукатуркой.


Основные ошибки при утеплении


После выполнения теплоизоляционных работ следует провести проверочную топку печи или котла. Максимальная мощность не более 60% от номинала. Для диагностики и проверки качества утепления потребуется приобрести или взять в аренду ручной тепловизор. В процессе диагностики следует выяснить, насколько герметичен внешний кожух утеплённого дымохода. Если всё в порядке, то ни стенки конструкции, ни соединительные швы не будут пропускать тепло. Это будет хорошо заметно на экране оборудования.


Потеря герметичности — наиболее частая проблема, которая ведёт к прогоранию дымовой трубы и перегреву утеплителя. Если таковая проблема присутствует, то потребуется снять внешнюю трубу или кожух и установить его заново с соблюдение технологии.

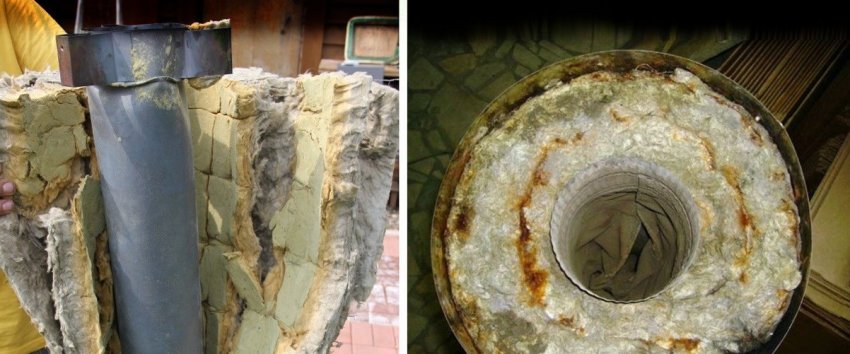

Прогорание утеплённого дымохода может произойти из-за потери герметичности или из-за неправильно подобранной толщины теплоизолятора


Если после утепления дымовой трубы конденсат все ещё продолжает скапливаться, то, вероятнее всего, была неправильно подобрана толщина теплоизоляции. Минимальная толщина утеплителя не должна быть менее 4 см. Для утепления стальных и асбестовых труб высотой более 6 м рекомендуется использовать утеплитель толщиной 10 см. При утеплении кирпичных дымоходов лучше использовать теплоизоляционные плиты общей толщиной от 8 см.


Утепление дымохода — это обязательные работы, которые должны выполняться сразу после возведения дымоотводящей системы и вентиляции. Оптимально, если уже на этапе обустройства дымохода будут использованы современные теплоизоляционные материалы или готовые изделия с теплоизоляционным слоем. Это позволит собрать дымоход, который прослужит весь заявленный срок без вынужденных простоев на периоды ремонта.
