Типы домофонов и особенности их устройства


Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.


Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.


Классификация домофонов происходит по следующим признакам:



  1. Количество подключаемых абонентов:

    • многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;

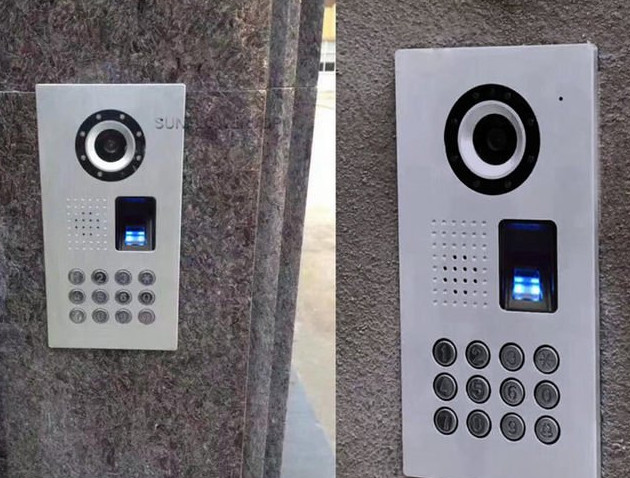

      Многоабонентный домофон предназначен для установки в подъездах многоквартирных домов


    • индивидуальные — предназначены для установки в квартире или доме.

      Индивидуальный домофон устанавливают на входе в квартиру или на частную территорию




  2. Вид связи. По этому параметру оборудование делится на:

    • аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;

      При помощи аудиодомофона можно только переговариваться с посетителем

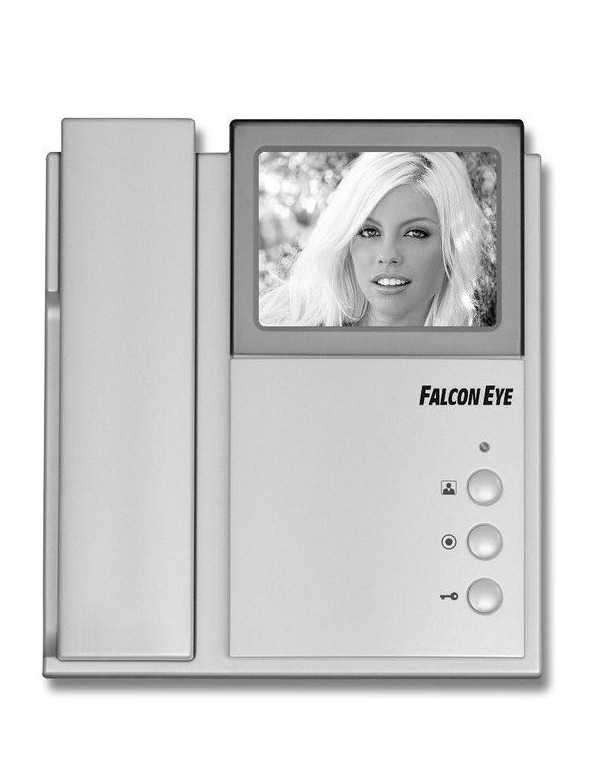

    • видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.



  3. Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:

    • чёрно-белый;

    • цветной.



  4. Способ монтажа. По типу установки домофоны могут быть:

    • врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;

      Врезной домофон вставляется непосредственно в стену дома


    • навесными, такие модели монтируются на стену.




Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.


Особенности устройства


По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.


Аудиодомофоны

Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:



  • оповещение владельца дома о приходе посетителя;

  • переговоры с посетителем;

  • разблокировка электрозамка.


В состав бюджетного аудиодомофона входят:



  1. Уличный блок, который состоит из:

    • кнопки вызова;

    • микрофона;

    • громкоговорителя.



  2. Внутренний блок состоит из:

    • телефонной трубки;

    • базы, в которой есть место для крепления трубки и кнопка разблокировки замка;

    • блока питания.

      Аудиодомофон имеет простое устройство: трубка и кнопка для открывания двери, вызывная панель, блок питания





Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.


Видеодомофоны

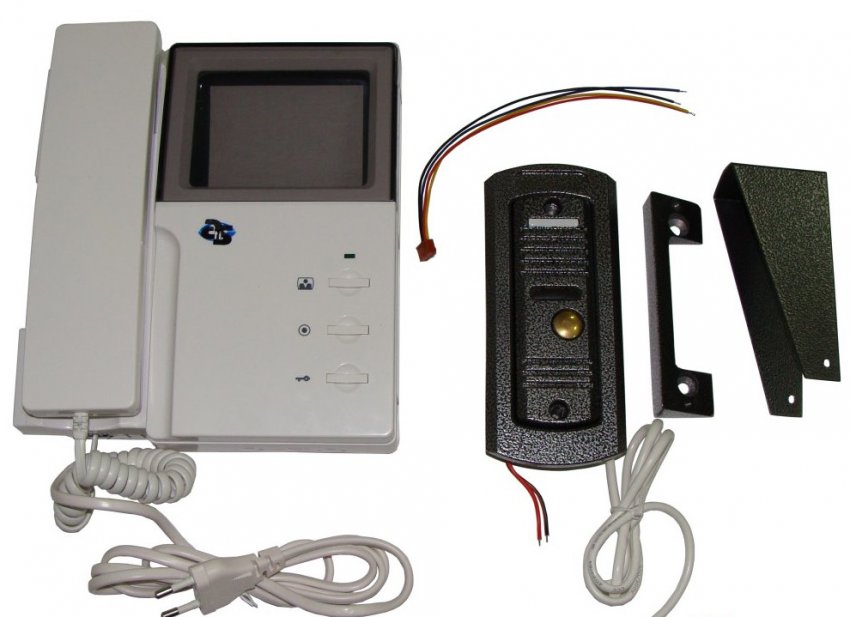

Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.


Видеодомофон имеет следующее устройство:



  • наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;

  • внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.

    Видеодомофон позволяет не только говорить с посетителем, но и видеть его



Особенности выбора


Чтобы правильно выбрать домофон, надо обращать внимание на такие параметры:



  • вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;

  • тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;

  • монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;

    Не стоит приобретать домофон с высококачественным монитором, когда используется плохая камера


  • вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;

  • наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;

  • диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;

  • совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.


Видео: как выбрать домофон


Основные схемы подключения домофонов


Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.


Подключение домофона в многоквартирном доме


В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.



Подключение домофона в многоквартирном доме — сложная задача, справиться с которой могут только специалисты


Подключение домофона с электрическим замком


Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

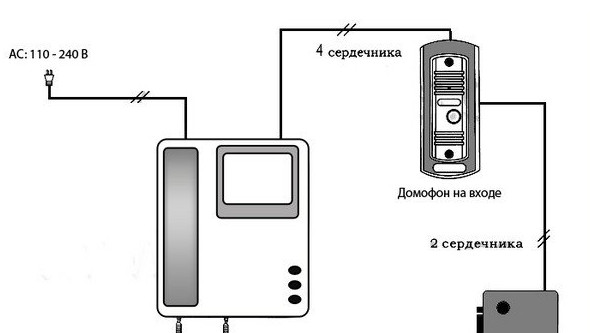

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.


Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная — от внутренней панели.

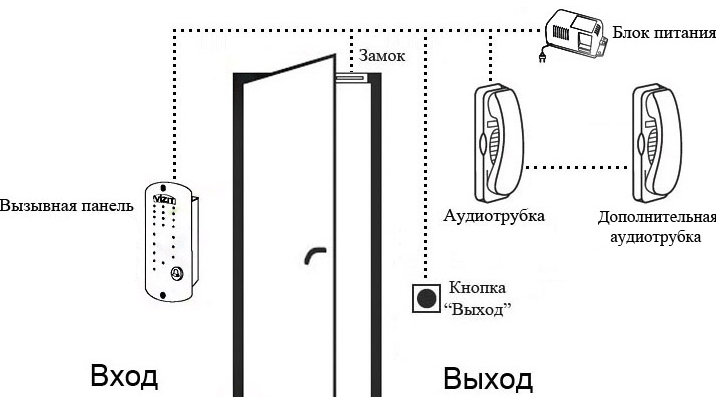

Домофон с электрозамком является самым распространённым решением


Видео: подключение домофона с электрическим замком


Подключение домофона без замка


Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум — аудио- и видеосигнал.


Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.



Справиться с установкой домофона без подключения его к замку сможет даже новичок


Монтаж домофона


Если вы решили самостоятельно установить домофон, сначала надо подготовить такие инструменты:



  • перфоратор с набором свёрл и буров, необходимый для работы по бетону или кирпичу;

  • набор отвёрток;

  • молоток;

  • изоленту;

  • нож;

  • дюбели;

  • плоскогубцы;

  • шпаклёвку для заделывания штроб;

  • провод.

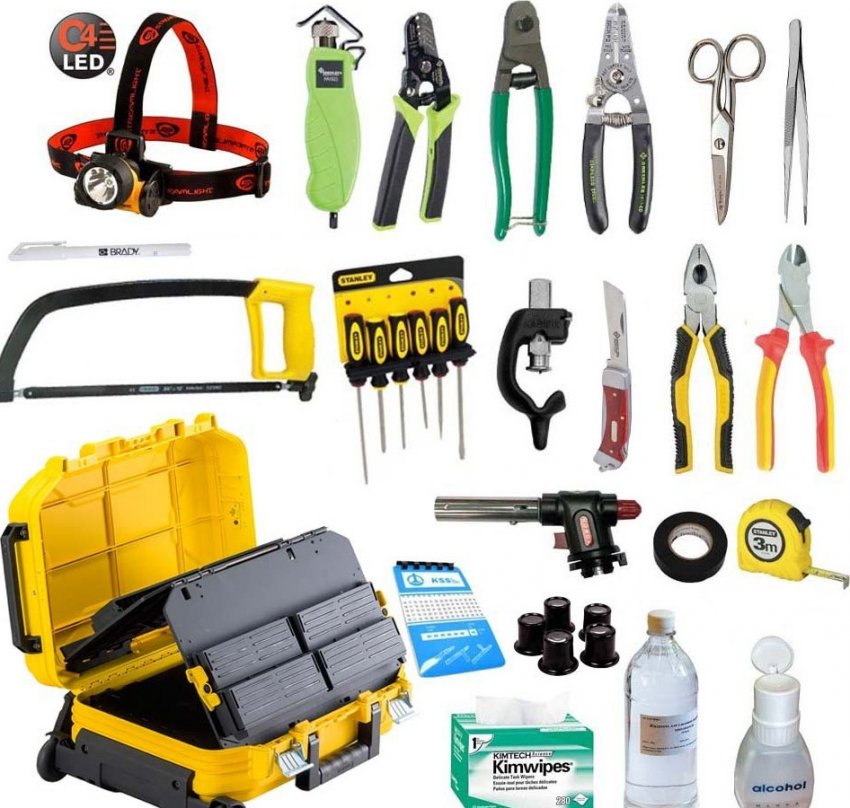

    Для монтажа домофона понадобятся инструменты, которые есть у каждого домашнего мастера



Последовательность установки


Хотя существуют разные виды домофонов, их монтаж выполняется в одинаковой последовательности. При самостоятельной установке оборудования работы ведутся в таком порядке:

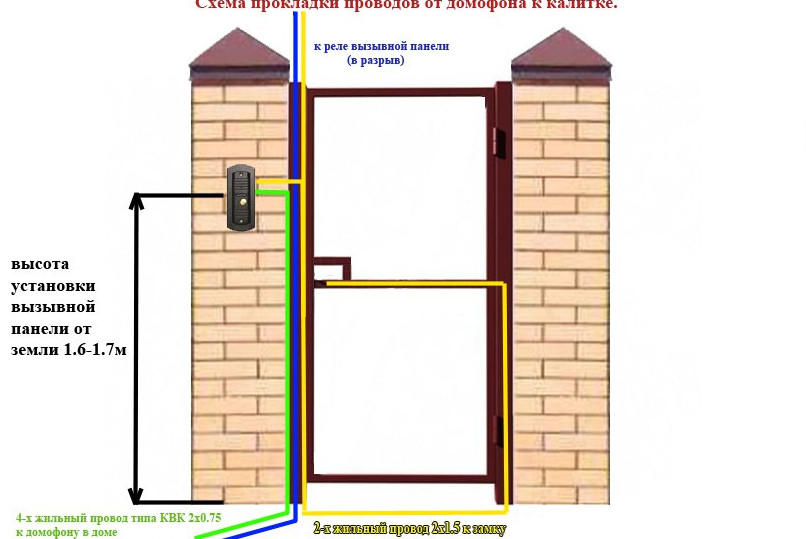

  1. Выбор места для установки. Для того чтобы у домофона был хороший угол обзора и этим оборудованием было удобно пользоваться, его надо правильно установить. Рекомендуемая высота монтажа внешнего блока видеодомофона 1,5–1,6 м от земли. При монтаже видеокамеры надо смотреть, чтобы обзор не закрывали двери, углы дома или другие предметы. Если говорить об установке внутреннего блока, то его можно монтировать на стену или устанавливать на тумбочку. Главное, он должен быть в удобном месте и чтобы звук был слышен по всему дому.

    Для комфортного использования домофон устанавливают на высоте 150–160 см


  2. Прокладка кабеля. Это самый важный этап, для выполнения которого необходимо иметь элементарные понятия и навыки работы с электропроводкой. Рекомендуется, чтобы длина кабеля не превышала 35–40 метров. Для этого можно использовать как телефонный кабель, так и сигнальный провод или витую пару. Чтобы проложить кабель на стенах, можно сделать штробы, которые потом заполняются шпаклёвкой, или уложить провод в короба. Кабель выводится в кронштейн вызывной панели, которая фиксируется при помощи саморезов.

    Кабель может укладываться в специальные короба или в штробы на стенах



Видео: установка видеодомофона своими руками


Особенности подключения к подъездному домофону


Для того чтобы не допустить проникновения в подъезд посторонних лиц и сохранить в нём чистоту, отличным решением будет установка подъездного домофона. Монтаж выполняют представители фирмы и они же делают разводку по этажам. Иногда возникают ситуации, когда надо подключиться к подъездному домофону, поэтому многие домашние мастера хотят знать, как это правильно сделать. Способ подключения будет зависеть от типа используемого устройства.


Подключение к цифровому домофону

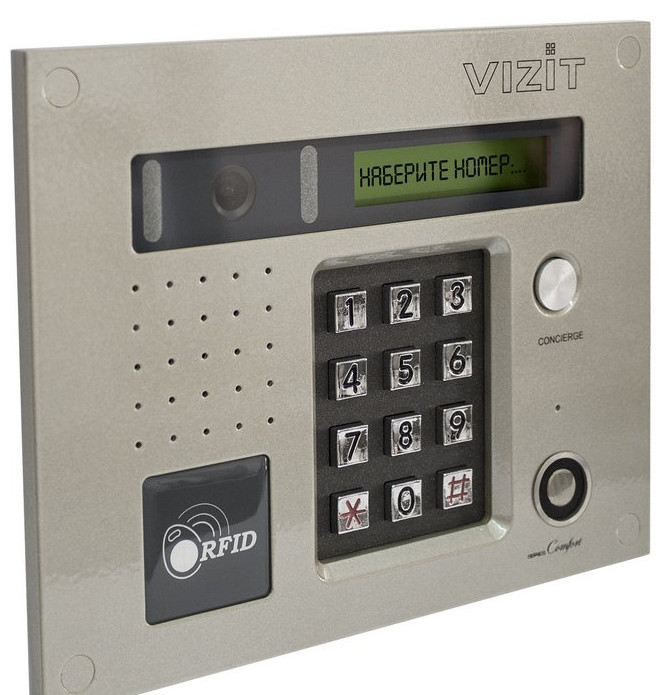

Это довольно дорогое оборудование, поэтому оно менее распространено по сравнению с аналоговыми моделями. Такая система позволяет одновременно подключать не более 255 абонентов.



К цифровому подъездному домофону можно подключить до 225 абонентов


По стояку подъезда проведён двухжильный кабель, к нему подключают квартирные домофоны. Если вы решили выполнить замену абонентской трубки домофона, то надо знать, что программирование номера квартиры выполняется при помощи микросхемы, расположенной внутри трубки. На ней устанавливают перемычки или джапмеры, при помощи которых происходит кодирование номера вашей квартиры. Надо разобрать трубку старого домофона и посмотреть на её микросхему, там есть цифровая панель. Код квартиры будет соответствовать замкнутым перемычкам. По такой же схеме замыкаются перемычки в новой трубке аудиодомофона, только в таком случае она будет работать с подъездным домофоном. При использовании цифровой схемы подключения домофона надо чётко соблюдать полярность.


Например: для подключения домофона надо перемкнуть джамперы, при этом их сумма должна соответствовать номеру квартиры, если её номер 38, то надо соединить перемычки 32,2,4.



Для программирования номера квартиры надо перемкнуть три джампера


Некоторые современные видеодомофоны имеют встроенный блок сопряжения. Если его нет, то для подключения такого оборудования надо дополнительно использовать модуль сопряжения МСЦ. Он помогает согласовать работу подъездного домофона и видеодомофона в квартире. Такой блок подходит к видеодомофонам разных производителей, хотя могут быть и определённые ограничения.


Процесс подключения заключается в подсоединении к модулю МСЦ двух проводов от подъездного домофона и кабеля от видеодомофона. На адаптере есть выходы для подключения вызывной панели и камеры.

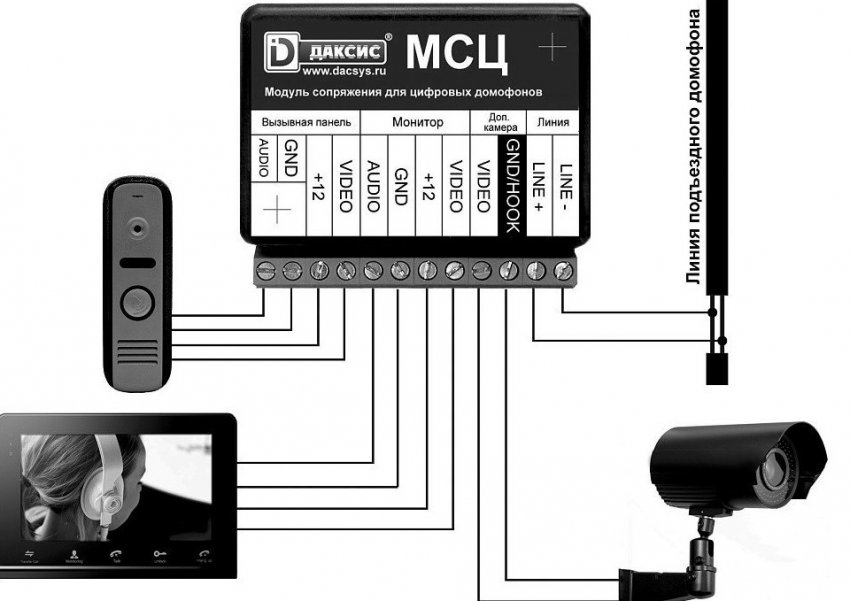

Подключение видеодомофона к цифровому подъездному домофону происходит через модуль сопряжения МСЦ



Недостаток цифровой системы в том, что после её ремонта надо снова подключать все квартиры. В случае если один из жильцов неправильно подключит абонентскую трубку, из строя выходит вся система.


Подключение к координатному домофону

Этот вариант используется чаще, так как при поломке аппарата у одного из пользователей остальная система работает нормально. Подключение координатного домофона выполняется по схеме, которая работает по принципу автоматической телефонной станции. Обязательный элемент для подключения домофона к такой системе — коммутатор.


Чтобы подключить аудиодомофон к коммутатору, используют две шины. На первой из них контакты соответствуют десяткам (D0-D9), а на второй — единицам (Е0-E9). Например, чтобы подключить квартиру № 23, необходимо плюсовой провод подключить к клемме D2, а минусовый — к клемме Е3.



При подключении абонентской трубки к подъездному домофону плюсовой провод подключают к клемме D, а минусовый — к клемме Е


Если номер квартиры больше 80, то установщик делает перепрограммирование и смещает номера. Чтобы подключить домофон в таком случае, надо знать величину смещения.


Для подключения видеодомофона к координатному подъездному домофону надо установить модуль сопряжения МСК. Подключение такого адаптера происходит аналогично подключению МСЦ модуля.



Подключение видеодомофона к аналоговому подъездному домофону происходит через модуль сопряжения МСК


Нельзя путать полярность, иначе домофон будет работать неправильно. Преимущество аналоговой системы подключения в том, что абонентские трубки разных производителей являются взаимозаменяемыми.


В подъездах с небольшим количеством квартир обычно устанавливают аналоговый домофон, имеющий встроенный коммутатор. Это позволяет подключать квартиры сразу к панели вызова, что значительно облегчает и упрощает процесс установки трубок.


Видео: процесс подключения к подъездному домофону


Установка беспроводного домофона

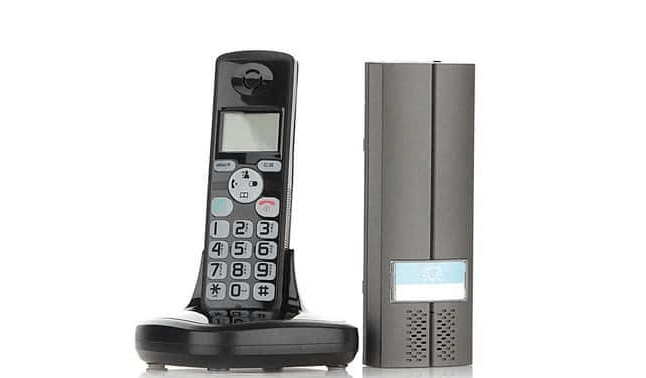

Уже из заголовка становится понятно, что для соединения вызывной панели и внутреннего блока такого домофона кабель не нужен. Благодаря этому монтаж проводится намного проще и быстрее.


В зависимости от выбранной модели дальность действия может достигать 100 метров. При расчёте дальности действия домофона надо учитывать не только расстояние между трубкой и панелью вызова, но и толщину стен, наличие других преград, которые создают помехи для прохождения сигнала.



Беспроводной домофон чаще всего устанавливается при входе на частную территорию


Во время монтажа такого домофона в многоквартирном доме вызывная панель устанавливается возле двери квартиры. В частном доме она монтируется возле калитки. Крепится вызывная панель также на высоте 150–160 см. Если предусмотрено управление замком, он также крепится на двери и управление им подключается к домофону.


В квартире дисплей с трубкой устанавливается в любом удобном месте. После этого проверяется работоспособность домофона и если всё нормально, то его установка считается оконченной.


Преимущества беспроводного видеодомофона в том, что его можно устанавливать в любой части дома. Для увеличения дальности работы беспроводного видеодомофона к вызывной панели можно подключить направленную антенну.


Видео: обзор беспроводного видеодомофона


Подключение домофона к телевизору


Часто у пользователей возникает вопрос о том, как правильно подключить видеодомофон к телевизору. Практически всё время, когда хозяева находятся дома, в нём включён телевизор и очень удобно видеть изображение гостя на его экране.


Большинство современных домофонов имеют возможность подключения к телевизору, для этого у них предусмотрен специальный видеовыход. Достаточно при помощи специального кабеля соединить выход домофона с AVI-вход телевизора. Чтобы получать сигнал хорошего качества, для подключения домофона к телевизору надо использовать экранированный кабель.



Для подключения к телевизору надо соединить кабелем выход домофона с AVI-входом телевизора


После нажатия кнопки вызова вы услышите сигнал, и достаточно включить на телевизоре выбранный для домофона канал, чтобы увидеть на экране, кто к вам пришёл. Чтобы выводить изображение сразу на несколько телевизоров, надо дополнительно установить сплиттер. Учтите, что каждое новое подключение делает сигнал более слабым, поэтому больше 3–4 телевизоров подсоединить к домофону не стоит.
