Как работает видеодомофон

Самый простой видеодомофон состоит из двух компонентов:

вызывная панель с микрофоном, динамиком и камерой. Она устанавливается на входе в объект;

монитор с микрофоном и динамиком — располагается в помещении.

Основная функция — та же, что у обычного домофона:

по нажатию кнопки на панели вызова приёмный модуль издаёт сигнал и активирует аудио/видеосвязь;

распознав визитёра, пользователь нажатием кнопки дистанционно открывает замок на входной двери.

Благодаря наличию камеры есть и дополнительная функция: по команде пользователя либо сигналу датчика движения или таймера может осуществляться фото- и видеосъёмка. Самые дорогие модели умеют отправлять отснятый материал на электронную почту.

Основными элементами видеодомофона являются монитор и вызывная панель, все остальные компоненты устанавливаются при реализации функции управления электрическим замком

Камера работает и в тёмное время суток, для этого на панели вызова имеется инфракрасная подсветка. Панель вызова изготавливают в антивандальном исполнении, в камере применяются линзы из небьющегося стекла.

Разновидности видеодомофонов

Видеодомофоны различаются по назначению и конструктиву.

Назначение

По этому признаку видеодомофоны делятся на две группы.

Для квартиры

Видеодомофоны для квартиры имеют следующие отличительные черты:

панель вызова рассчитана на эксплуатацию в неотапливаемом помещении;

возможно поключение к подъездному домофону через блок сопряжения.

Панель вызова устанавливается перед входной дверью квартиры или тамбура, объединяющего несколько квартир.

Большинство моделей оснащено интерфейсом для подключения добавочных камер (до 4 шт.). Они позволяют обозревать пространство перед входом под другим углом (в дополнение к камере на панели вызова), вести наблюдение за площадкой перед лифтом и пр.

Квартирный видеодомофон можно подключить к подъездному через внешний или встроенный блок сопряжения

Для квартирных домофонов востребованной является функция связи с консьержем — аппарат подключается к пульту подъездного смотрителя.

Для частного дома

Для таких моделей характерно следующее:

возможность подключать к одному монитору две вызывных панели, при этом одна устанавливается на калитке, вторая — на входной двери дома;

панель вызова рассчитана на эксплуатацию в уличных условиях — она может работать при температурах от -40 до +50 ^oС.

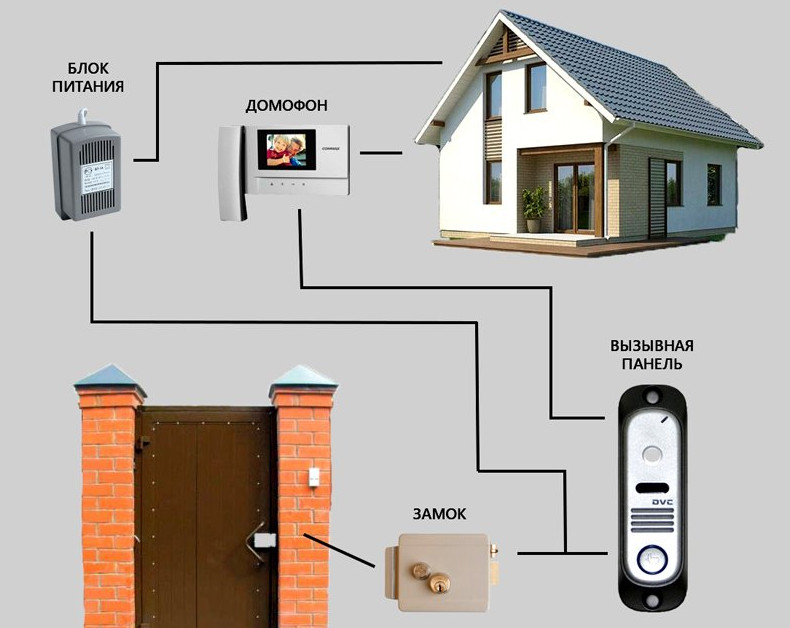

В частном доме вызывную панель целесообразно устанавливать на калитке

Конструктивные особенности

Видеодомофоны также отличаются комплектностью, функциональностью и техническими характеристиками.

Переговорное устройство

По способу организации аудиосвязи мониторы видеодомофонов делятся на два вида:

с трубкой (как у стационарных телефонов);

с динамиком громкой связи (спикерфоном).

Системы со спикерфоном получили название Hands Free (свободные руки). Достоинство такого решения — компактность и более современный вид.

Видеодомофон, оснащенный динамиком громкой связи, занимает меньше места

В некоторых моделях кнопку связи приходится удерживать в течение всего разговора, в других — требуется только краткое нажатие, после разговора соединение отключится автоматически.

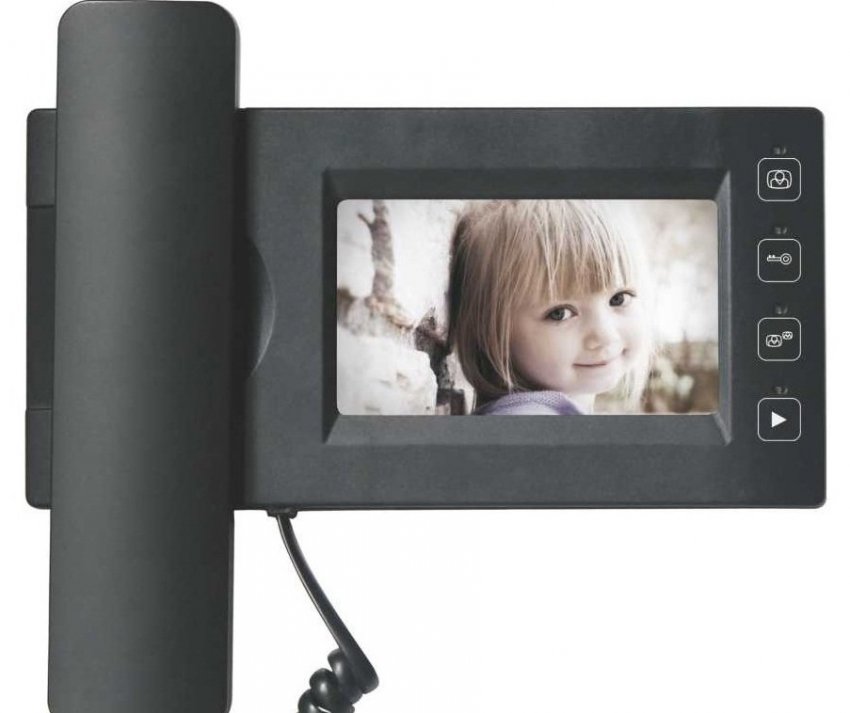

Устройства с трубкой крупнее, но обладают двумя преимуществами:

через трубку звук слышится чётче и разборчивее;

тихий динамик не разбудит спящего ребёнка.

Звук в трубке слышен чётко и разборчиво

Выпускаются модели с радиотрубкой, оснащённой небольшим дисплеем. Такой вариант предпочтителен для помещений с большой площадью.

Диагональ дисплея

Варьируется в пределах от 9 см (3,5 дюйма) до 25,4 см (10 дюймов). Наиболее популярны устройства с диагональю 17,9 см (7 дюймов). Более крупные дисплеи выбирают в двух случаях:

к видеодомофону подключено несколько камер;

у пользователя ослаблено зрение.

Возможность передачи цветного изображения

На ранних этапах производства видеодомофонов технологии не позволяли передавать цветное изображение со столь же высоким качеством, что и чёрно-белое. К настоящему моменту ситуация изменилась — теперь единственным преимуществом монохроматических систем является более низкая стоимость.

Выход в интернет

Модели с выходом в интернет называются IP-видеодомофонами. Стоимость таких устройств относительно высока, но зато владелец имеет возможность получать отснятые фото и видео на электронную почту и открывать дверь посетителям, находясь вне дома.

Исполнение монитора

Доступно два варианта:

настенный;

настольный.

Первые распространены больше. Но если рядом с желаемым местом установки монитора находится шкаф с полочкой или тумба, предпочтителен второй вариант: не придётся сверлить стены для монтажа.

Опции

К таковым относятся:

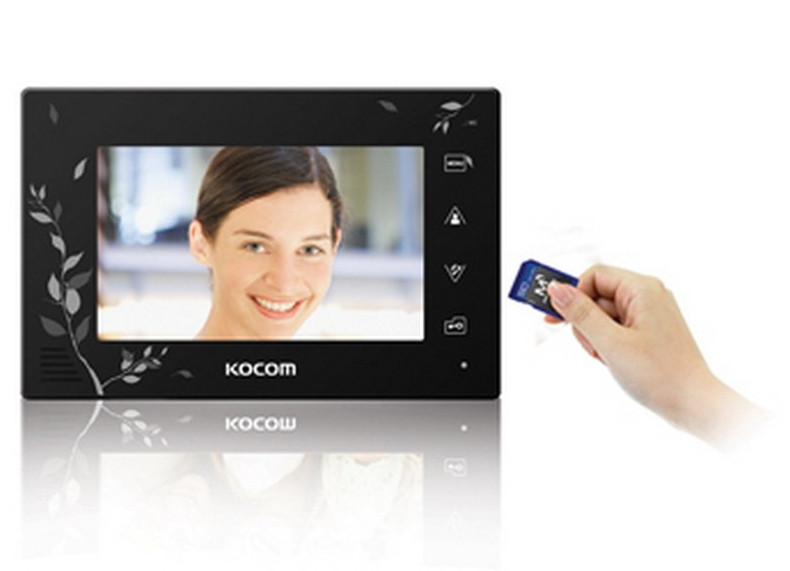

Карта памяти. Позволяет сохранять фото- и видеосъёмку для последующего просмотра владельцем. Функция удобна для тех, кто подолгу пребывает вне дома. В основном применяются карты формата microSD.

Многе модели видеодомофонов имеют слот для установки карты памяти, на которую можно записывать фото- и видеоизображения посетителей

Датчик движения. Активирует видеокамеру при появлении движущихся объектов в поле её зрения. Отснятый материал сохраняется на карте памяти.

Дисплей на панели вызова. Модели с такой опцией позволяют вести двустороннюю видеосвязь.

Беспроводные видеодомофоны

В беспроводных системах связь между панелью вызова и контроллером осуществляется посредством радиочастотных сигналов. Самые дорогие модели способны передавать данные по протоколу Wi-Fi. Предельное расстояние между панелью вызова и контроллером составляет 100 м.

Внутренний блок часто бывает переносным. Его изготавливают в одном из двух исполнений:

в виде планшета;

в виде трубки радиотелефона.

Несмотря на значительное преимущество, заключающееся в простоте и низкой стоимости монтажа, беспроводные видеодомофоны применяются только в крайнем случае, когда возможность проложить кабельную линию отсутствует. Причина — в зависимости качества связи от погодных условий и наличия между панелью вызова и контроллером строительных конструкций.

Популярные марки

Наиболее широко у нас представлены видеодомофоны нескольких производителей.

Tantos

Владелец бренда — компания STR International Inc. (Канада). Официальный дистрибьютор в России — компания Tantos-Opt.

Модели Tantos отличаются простотой настройки и надежностью

Продукции присущи следующие черты:

эффектный дизайн;

простота настройки;

цветное изображение;

дисплеи с яркой LED-подсветкой и диагональю от 4 до 10 дюймов;

гарантия 3 года;

бесплатное обслуживание в течение 7 лет;

некоторые модели оснащены видеосвязью с HD-качеством.

Модельный ряд насчитывает несколько десятков позиций. Наиболее популярна Tantos Amelie. Характеристики модели:

цветной монитор размером 7 дюймов по диагонали;

сенсорные клавиши управления;

формат передачи видеосигнала в формате — PAL;

монитор без трубки (Hands Free);

число подключаемых панелей вызова — 2;

число подключаемых камер — 2;

число подключаемых дополнительных видеодомофонов — 3.

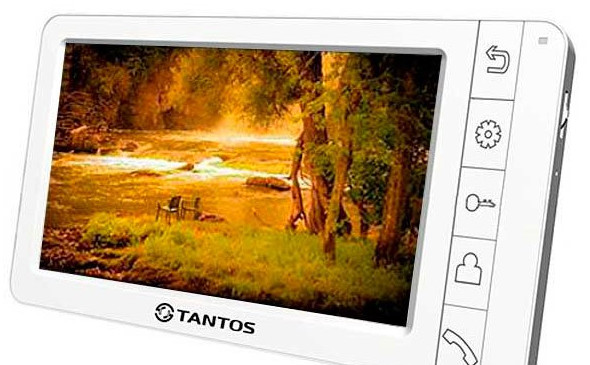

Недорогой видеодомофон Tantos Amelie может работать с двумя вызывными панелями и двумя дополнительными видеокамерами, поочерёдно выводя изображение с каждой из них по нажатию одной из сенсорных клавиш

Commax

Компания из Южной Кореи, один из мировых лидеров в сфере производства систем безопасности. Видеодомофоны этой марки обладают доступной стоимостью, что объясняется минимально необходимой комплектацией и оптимальным набором возможностей. Наряду с цветными моделями предлагаются чёрно-белые.

Соединительные провода имеют цветовую маркировку в соответствии с их предназначением:

синий — заземление;

жёлтый — питание;

белый — видеосигнал;

красный — аудиосвязь.

Коммутационные провода Commax снабжены цветовой маркировкой, что существенно облегчает процесс установки оборудования

В некоторых моделях предусмотрена возможность подключения двух вызывных панелей. При использовании только одной из них провода от второй необходимо изолировать и скрыть.

К числу наиболее популярных относится модель Commax CDV-35A со следующими характеристиками:

цветной сенсорный TFT LCD дисплей с диагональю 3,5 дюйма;

переговорная трубка;

число подключаемых дополнительных трубок — 2 (удобно для помещений с большой площадью);

число подключаемых дополнительных видеокамер — 2;

число подключаемых панелей вызова — 3;

размеры: 240х122х27 мм.

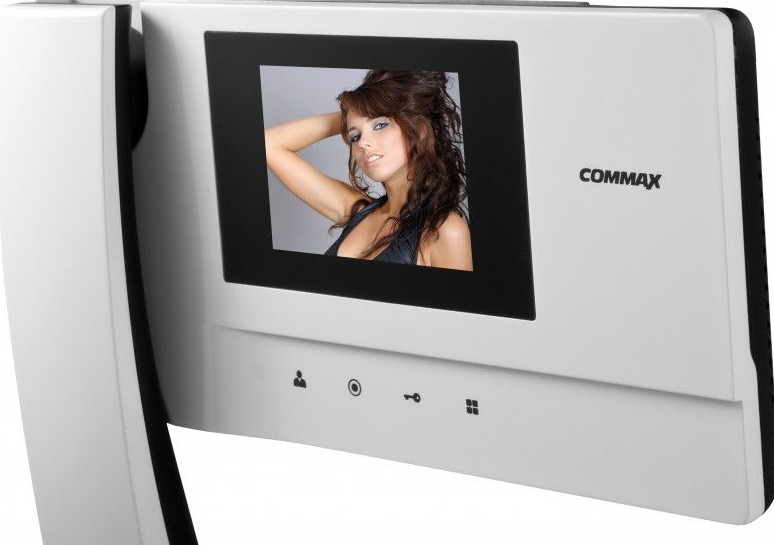

Модель CDV-35A имеет самый маленький экран среди всех видеодомофонов Commax, но его вполне хватает для того, чтобы разглядеть лицо посетителя

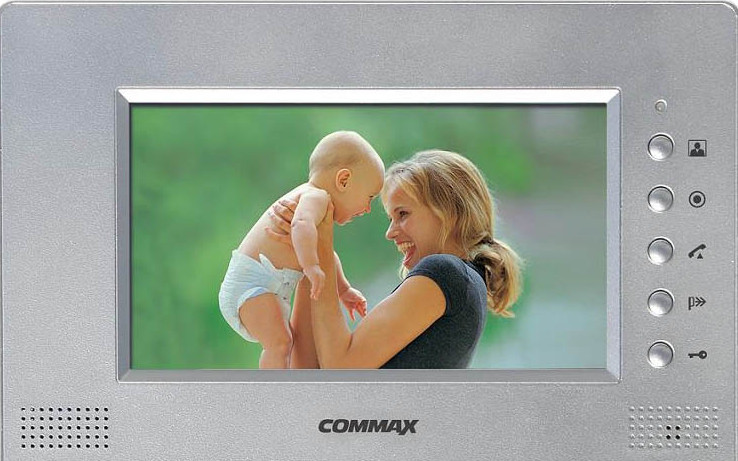

Успехом пользуется и модель Commax CDV-70A с такими параметрами:

цветной TFT LCD монитор, диагональ 7 дюймов;

без трубки (Hands Free);

число портов для подключения камер или панелей вызова — 2;

размеры: 243х168х35 мм.

Модель Commax CVD-70A позволяет подключить две вызывные панели или видеокамеры и имеет дисплей размером 7 дюймов по диагонали

Модель Commax CDV-71AM имеет аналогичный дизайн, но оснащена встроенным блоком видеопамяти и позволяет подключить 4 устройства: две вызывные панели и две видеокамеры.

Falcon Eye

Китайский производитель, предлагающий цветные видеодомофоны с передачей изображения в формате PAL/NTSC. Модели с картой памяти (формат micro SD) сохраняют данные в объёме 32 ГБ. Предусмотрено 16 мелодий сигнала вызова.

Особого внимания заслуживают модели:

Falcon Eye FE-Slim. Самый тонкий видеодомофон в мире: толщина составляет 9 мм. Оснащён сенсорным экраном, корпус — алюминиевый;

Видеодомофон FE-Slim имеет толщину 9 мм и размер экрана 7 дюймов по диагонали

Falcon Eye FE-71 TM.

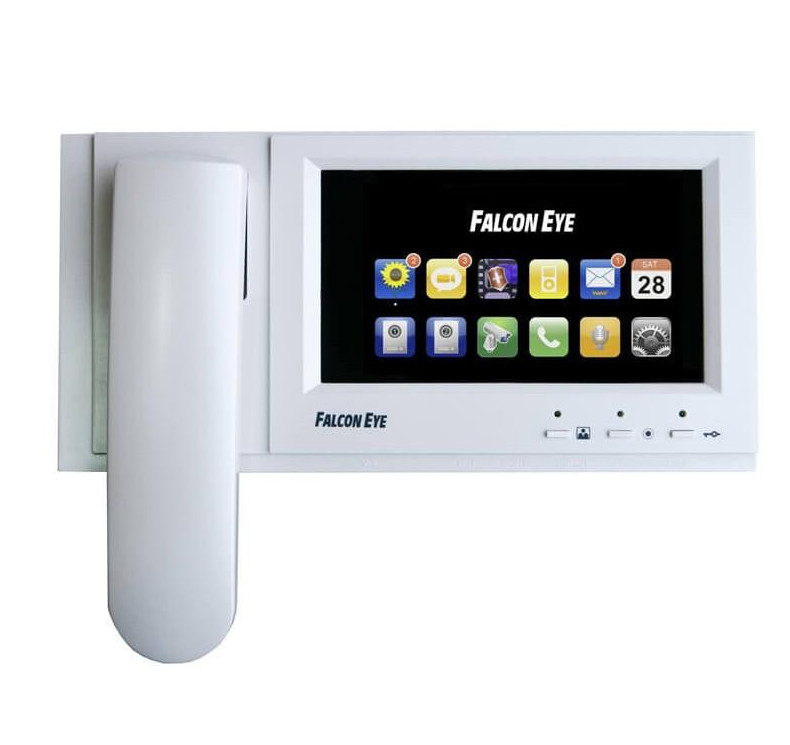

Видеодомофон Falcon Eye FE-71TM может работать в режиме автоответчика: если вас нет дома, он проиграет посетителю заранее записанное сообщение

Отличительные черты последней модели:

широкоформатный дисплей с диагональю 7 дюймов;

меню на русском языке;

возможность подключения четырёх цветных камер;

дополнительные функции — фоторамка, будильник, автоответчик.

Vizit

Торговая марка Vizit зарегистрирована в России, Украине, Евросоюзе и многих странах Азии. Её владелец — российская компания ООО «Модус-Н».

Предлагается широкий перечень моделей, об их особенностях говорят буквы в маркировке:

C — цветное изображение;

M — дисплей оснащён видеопамятью.

Одна из наиболее популярных моделей — Vizit M471M, обладающая следующими характеристиками:

цветной сенсорный TFT LCD дисплей с диагональю 3,5 дюйма;

переговорная трубка;

возможность записи до 14 500 видеороликов общей продолжительностью до 6 часов;

68 полифонических мелодий звонка;

возможность подключения одной вызывной панели и одной видеокамеры.

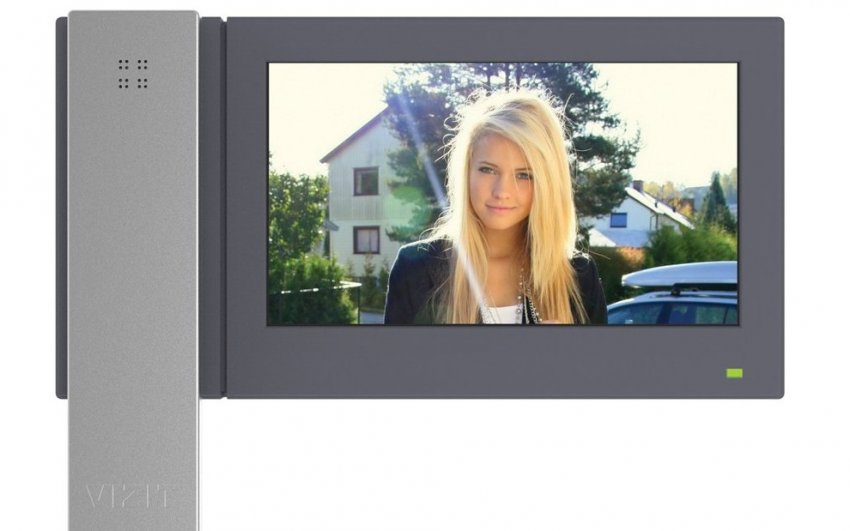

Видеодомофон Vizit M471M имеет 68 полифонических мелодий звонка и возможность записи видеороликов общей продолжительностью до 6 часов

Видеодомофоны Vizit отображают режим работы посредством цветовой индикации. Это упрощает эксплуатацию системы, особенно в ситуациях, когда во время связи с одной панелью вызова приходит сигнал со второй.

CTV

Компания, располагающая производственными мощностями в Китае и Южной Корее. Штаб-квартира находится в Англии. Видеодомофоны этой марки отличает возможность передачи видеоизображения с вызывной панели в HD-качестве. Одной из новинок является модель CTV-M4104AHD с десятидюймовым экраном, способным воспроизводить изображение с разрешением 1920х1080 пикселей.

Видеодомофон CTV-M4104AHD является первой моделью, способной воспроизводить на мониторе видео высокой чёткости в формате Full HD

Установка видеодомофона

Правильнее всего поручить установку видеодомофона специализированной организации. У такого решения несколько преимуществ:

высокое качество монтажа;

отсутствует риск порчи оборудования;

гарантия на выполненные работы.

Но многих останавливает относительно высокая стоимость этой услуги: она соизмерима со стоимостью самого устройства. Таким образом, самостоятельная установка позволяет сэкономить от 3 до 5 тыс. руб.

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

перфоратор или дрель с ударным механизмом;

болгарка или штроборез (для дома из пенобетона);

отвёртки — плоская и крестовая;

кусачки;

опрессовочные клещи для установки наконечников на кабели (кримпер).

Из материалов потребуются:

дюбели;

изолента;

соединительные провода (четырёхжильный для подключения монитора к вызывной панели и электрический типа ШВВП 2х0,75 для подвода питания и линии электрозамка).

Порядок выполнения работ

Основные этапы монтажа:

На входе сбоку от двери на высоте 150–160 см от пола крепят панель вызова. Иногда для этого в двери приходится вырезать проём. Шлицы винтов или шурупов после монтажа рассверливают для предотвращения снятия вызывной панели злоумышленниками.

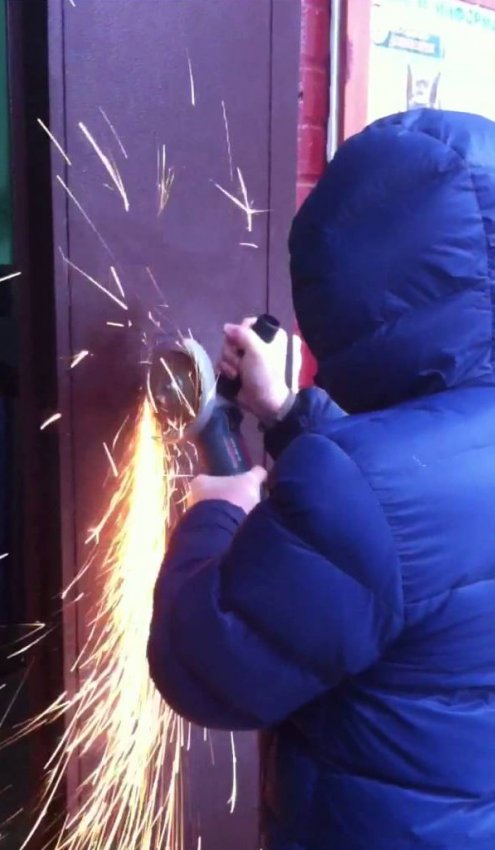

В некоторых случаях под установку вызывной панели в дверном полотне приходится прорезать проём

На дверях устанавливают замок. Его можно и не монтировать, но в таком случае пользователю придётся при каждом вызове открывать дверь собственноручно.

Прокладывают от панели вызова и замка до места установки контроллера кабельную линию, оставляя с каждой стороны запас в 20 см. В помещении применяют два способа прокладки: открытый и скрытый. В первом случае провода помещаются в пластиковый короб, прикрученный к стене дюбелями. Этот способ требует минимальных затрат труда, но портит интерьер помещения. Во втором случае в стенах вырезают канал — штробу. Сюда закладывают гофрированную трубу, в неё — провода видеодомофона (кабель 4х0,22). После монтажа и проверки штробу заполняют раствором.

Подвести необходимые кабели к видеодомофону можно в коробах, подобранных в цвет отделки помещения

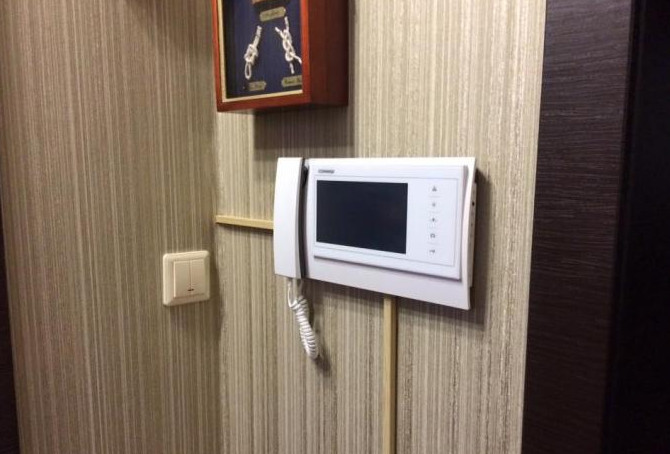

В помещении на высоте 150–160 см от пола крепят к стене дюбелями монитор. Место обычно выбирается рядом с дверью, кабель питания включается в розетку, если она есть поблизости или прокладывается до электрического щитка.

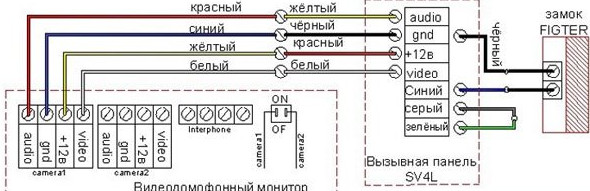

Производят коммутацию элементов системы. Для этого на концах проводов крепятся поставляемые в комплекте коннекторы. После их монтажа оголённые участки проводов изолируются изолентой.

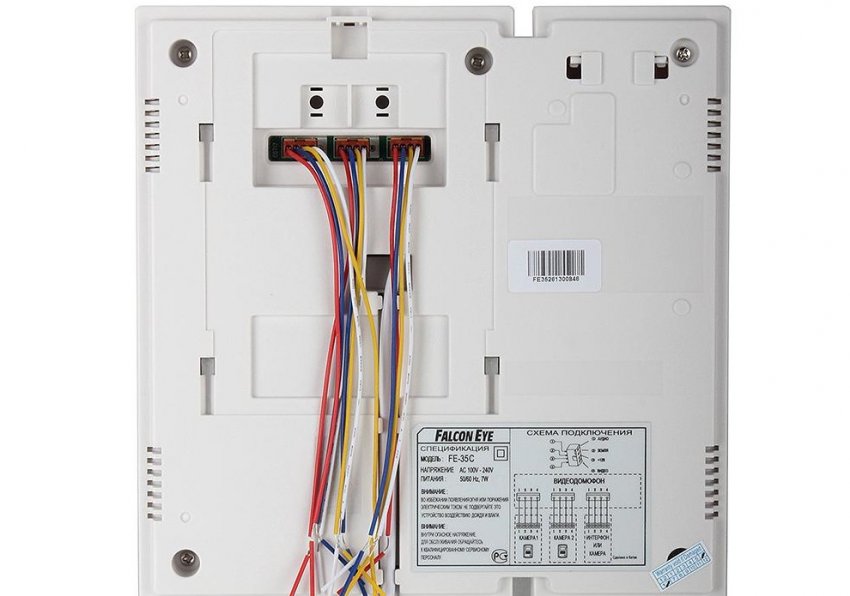

Для подключения проводов к видеодомофону используются разъёмы, которые поставляются в комплекте

Включают блок питания в розетку.

Производят настройку и тестирование.

Для моделей с громкой связью (hands free) минимальная длина провода между панелью вызова и контроллером составляет 1,5 м: при меньшем расстоянии передача аудиосигнала сопровождается помехами.

Видео: установка и подключение видеодомофона

Ремонт и замена видеодомофона

Во время эксплуатации видеодомофона возможны следующие неисправности:

изображение стало размытым, нечётким;

изображение скачет или передаётся с помехами;

звук тихий или неразборчивый;

оборудование отключилось.

Инструменты для ремонта:

мультиметр;

индикатор фазы;

паяльник;

плоскогубцы;

плоская и крестовая отвёртки.

Рассмотрим несколько наиболее распространённых неисправностей.

Оборудование самопроизвольно отключается

Порядок действий:

Индикатором фазы проверяется наличие электроснабжение в розетке.

Проверяют каждое соединение. При необходимости подтягивают плоскогубцами клеммы или зажимы на коннекторах.

Измеряют напряжение на контактах видеодомофона. В норме оно составляет 12 В. Значительные отклонения могут стать причиной отказа устройства. Если они выявлены, проверяют напряжение в сети. Если оно в норме (220 ± 10% В), видеодомофон необходимо отнести в сервисный центр.

Видео: ремонт видеодомофона — не включается

Ухудшилось качество изображения

Порядок действий:

Очищают объектив видеокамеры от пыли и грязи. Сначала необходимо пропылесосить панель вызова, затем протереть влажной салфеткой глазок камеры. Попутно очистка пылесосом улучшит и работу микрофона.

Если ситуация не изменилась, это говорит о выработке камерой своего ресурса. Необходимо её заменить. Если камера встроенная, меняется вся панель вызова. Только сначала нужно убедиться, что проблемы с изображением не вызваны неисправностью монитора или соединительного кабеля. Для проверки необходимо обратиться в сервисную службу.

Ухудшилась слышимость в переговорной трубке либо звук вовсе пропал

Наиболее частая причина — отсоединение контактов динамика или микрофона. Для возобновления работоспособности достаточно припаять контакты оловянным припоем.

Необходимо проверить качество подсоединения динамика и перепаять провода, если контакт плохой

Другая причина — нарушение проводки. Повреждённый провод меняют.

Видео: ремонт видеодомофона — обрыв проводов

Не работает сигнал вызова

Причина — отошёл контакт электропитания катушки динамика. Соединение также восстанавливают пайкой.

Не срабатывает электрозамок

Подобное случается из-за окисления контактов. Разбирают замок и зачищают контакты до металлического блеска.

Проблема может также вызываться такими причинами:

на замок не подаётся питание;

отказ контроллера;

от замка отсоединились провода;

поломка реле в мониторе.

При таких неисправностях необходимо обратиться в сервисную службу.

Отзывы

Несколько месяцев назад мне подарили эту модель видеодомофона (Commax CDV-71AM). Сначала я не придала особого значения данному устройству, без которого жила всю жизнь. Однако решила всё-таки установить это оборудование чисто ради интереса. Сначала я восприняла устройство, как игрушку, которая приобретена больше для интереса. Однако ее опции мне сразу понравились. Теперь я всегда знаю, кто ко мне пришел, еще до открывания двери. Не могу не отметить присутствие меню на русском языке. С настройкой и использованием оборудования не возникло никаких сложностей. Сегодня я с уверенностью могу сказать, что это просто незаменимое устройство, о полезности которого я раньше даже и не догадывалась.

Анна

https://www.forter.com.ua/videodomofony/review-commax-cdv-71am/

Видеодомофон Falcon Eye FE-71TM

Достоинства Замечательная вещь, даже много всего. Возможность подключить ещё камеру и не одну.

Взял камеру FALCON EYE FE-D80C, работает с домофоном очень хорошо,лучше по качеству чем кнопка вызова 305. Разрешение в настройках домофона 320×240 и переключение на 640×480, для экрана 7 дюймов это замечательно. Возможность переключать с 4×3 на 16×9 и обратно. Изображение открывается на весь экран, если стоит установка 16×9.Блок питания внутри корпуса. Кабель можно использовать 946402 или такой же аналогичный, особенно если придётся подкупать ещё пару камер. Функция открывания электро замка. Запись видео и фото. Будильник,календарь,большие часы и много чего!

Недостатки недостатков вроде нет, если только не лазить в калибровку сенсорного экрана,так сказать установка рабочего поля. Считаю эту опцию надо было скрыть от простых пользователей.

Александр

https://www.citilink.ru/catalog/photo_and_video/video_observation/intercoms/920223/otzyvy/

Видеодомофон Tantos Amelie — вполне приличный, по бюджетной цене.

ДОСТОИНСТВА: компактный, простой, симпатичный.

НЕДОСТАТКИ: может быть некорректный звук с неродными панелями, чувствителен к проводам между устройствами (нерекомендую интернет кабель, если расстояния больше 10м) Ничего особенного и выдающегося в нем нет. Просто рабочая лошадка с приятным внешним видом. Тантос это конечно не Канада (заблуждаются некоторые тут), а фабричный, качественный Китай. Главное, те кто привозят этот бренд в Россию, оказывают тех. поддержку, ремонт если случиться. А так же гарантия у них большая… Три года вроде. Изображение обычное, 640х480 выдающейся контрастности и цветопередачи не следует ожидать, но цвета естественные и все предметы, люди узнаваемы. Мог бы рекомендовать его к покупке, особенно тем кто любит расширенный функционал гаджетов. И у кого большая квартира, т. К. домофон без трубки- разговор по громкой связи… На всю квартиру)))

Cuboid500W

http://otzovik.com/review_3657414.html

Видеодомофон CTV-DP3700 — хороший комплект с низкой громкостью звонка и небольшим углом обзора монитора.

ДОСТОИНСТВА: широкий угол вызывной панели 3000. встроенный блок питания. дизайн, богатая функциональность. потенциально может стать хорошим решением для безопасности дома. простота подключения.

НЕДОСТАТКИ: низкая громкость не высокий угол обзора панели — при взгляде сверху картинку видно плохо, приходится наклоняться, чтобы рассмотреть Дизайн привлекательный, сенсорные кнопки и меню достаточно отзывчивые. Монитор обладает недостатком — при установке на рекомендованной высоте изображение видно плохо — приходится наклоняться, чтобы что-либо рассмотреть. Громкость вызова недостаточная, при установленных настройках на максимум звонка не слышно за закрытой дверью комнаты. Преимущество монитора — встроенный блок питания, достаточно подключить провод к 200В. В комплекте идет вызывная панель с широким углом — ее качество очень хорошее. Инфракрасная подсветка эффективна на расстоянии только 50 см.

Аноним214185

http://otzovik.com/review_4903185.html

Установка видеодомофона позволяет вывести жилище на новый уровень безопасности. Сегодня такие системы изготавливаются в большом разнообразии, поэтому любой желающий, даже стеснённый в финансах, может найти доступную для себя модель. Изложенные выше советы помогут учесть все нюансы и правильно установить прибор.
