Виды мансардных окон

Мансардные окна классифицируются по нескольким признакам:

расположению;

материалу, из которого изготовлены рамы;

типу стеклопакета;

способу открывания и т. д.

Расположение

Доступны два варианта мансардных окон:

вертикальные;

наклонные.

Вертикальное мансардное окно

Устанавливается во фронтоне либо в так называемой кукушке — выступе в крыше, имеющем вертикальную наружную стенку.

Вертикальное масардное окно не подвержено экстремальным нагрузкам

Достоинства у вертикальных окон следующие:

на них не действуют экстремальные нагрузки, поэтому по простоте конструкции и стоимости они не отличаются от обычных фасадных окон;

могут иметь большие размеры;

располагаясь в нижней части помещения, такие окна в наименьшей степени способствуют утечкам тепла (тёплый воздух поднимается вверх).

Несмотря на все свои плюсы, вертикальные окна не слишком распространены. Если устанавливать их во фронтонах, центральная часть мансарды будет освещаться плохо. А чтобы установить такое окно на скате, приходится строить «кукушку», которая несколько усложняет стропильную систему и приводит к появлению потенциально опасных в плане протечек мест (примыкание к основной кровле). При этом и в «кукушке», и во фронтоне вертикальное окно даёт меньше естественного света, чем наклонное.

«Кукушку» не следует рассматривать только как обузу, на которую приходится идти ради установки вертикального окна. Такой элемент позволяет увеличить объём мансарды, потому может быть довольно уместным в небольших домах.

Наклонные мансардные окна

Устанавливаются в скатах и располагаются в одной с ними плоскости. Угол наклона ската должен составлять 15 градусов или более. Если же он этому условию не удовлетворяет (плоская крыша), следует устанавливать окно со специальным конструктивным элементом, который придаст ему необходимый уклон.

Наклонное мансардное окно обеспечивает комфортное естественное освещение помещения

Наклонные окна выигрывают по сравнению с вертикальными в том, что они дают больше света и не требуют внесения изменений в конструкцию крыши, но приходится считаться с некоторыми их особенностями:

из-за значительных нагрузок размеры ограничены: площадь стеклопакета редко превышает 1,4 м²;

при расположении в верхней части помещения заметно увеличивают теплопотери, вследствие чего рекомендуется обращать внимание на энергосберегающие модели;

летом могут приводить к перегреву помещения.

Последнее обстоятельство стоит учитывать при выборе местоположения окна, точнее, его ориентации относительно сторон света. Жарче всего будет в мансарде, окна которой выходят на юг или запад. Рекомендуется оснастить их жалюзи, с помощью которых можно будет регулировать инсоляцию.

В меньшей степени жару создают окна, смотрящие в восточном направлении, и совсем не создают — выходящие на север.

Материал рамы и створки

На настоящий момент выпускают алюминиевые, деревянные и металлопластиковые окна для мансарды.

Алюминиевые

Собственно, используется не алюминий в чистом виде, а его сплав с кремнием и магнием. Такая разновидность окон обладает следующими достоинствами:

долговечность: конструкция прослужит не менее 80 лет;

стойкость к воздействию УФ-излучения, масел, газов и кислот;

прочность;

негорючесть;

презентабельный внешний вид.

Однако в жилом помещении установка алюминиевого окна будет нецелесообразной — слишком много через него теряется тепла. Такие конструкции принято устанавливать в крупных павильонах, аэропортах, выставочных залах и т. п.

Алюминиевая рама характеризуется высокой теплопроводностью, что негативно сказывается на энергосберегающих свойствах окна

Окна с деталями из алюминия нельзя устанавливать на крышах с покрытием из листовой меди: при контакте оба металла начинают корродировать.

Деревянные

Сделаны из клеёного бруса, который собирается из хорошо высушенных и потому не дающих усадку досок. Обычно используется древесина хвойных пород.

Снаружи деревянные элементы закрываются накладками из алюминия. Для установки в ванных комнатах и санузлах выпускаются деревянные окна с водонепроницаемым полиуретановым покрытием.

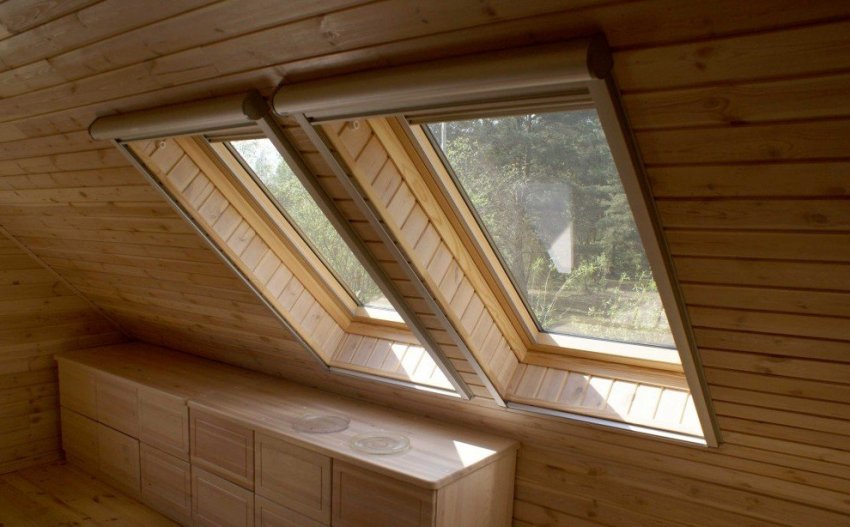

Деревянное окно гармонично вписывается в интерьер мансарды, отделанной древесиной

В жилом помещении именно древесина смотрится наиболее естественно. Кроме того, этот материал хорошо сохраняет тепло. Но есть у деревянных окон и существенный недостаток: они довольно дороги.

Пользователю следует принять во внимание и тот факт, что такие изделия требуют бережного обращения, поскольку деревянные элементы относительно легко могут быть повреждены. Может потребоваться уход: нужно восстанавливать лаковое покрытие в местах истирания.

Металлопластиковые

Рамы и створки таких окон изготавливаются из стального оцинкованного профиля, заключённого в оболочку из ПВХ. В пластик добавлены различные присадки, придающие ему стойкость к воздействию солнечного излучения и погодных факторов.

Металопастиковые окна при нагреве могут выделять вредные вещества в жилую зону

Металлопластиковые окна весьма практичны:

не требуют ухода;

более стойкие к повреждениям, чем деревянные;

являются абсолютно влагоустойчивыми;

стоят в 4 раза дешевле деревянных.

С интерьером жилого помещения пластик сочетается не очень хорошо. Кроме того, ПВХ может выделять в воздух вредный для здоровья газ хлорвинил, особенно при некотором нагреве (летней жары или тепла от батареи может быть достаточно). Продавцы уверяют, что вредные испарения если и есть, то в допустимых пределах, но факт остаётся фактом: в Западной Европе металлопластиковые окна в жилых домах уже давно не устанавливают.

Помимо наружных стенок, в стальном профиле имеются простенки, разделяющие внутреннюю полость на продольные камеры (не путать с камерами в стеклопакете). Чем больше таких элементов будет, тем более тёплым окажется окно. По числу камер профили делятся на:

3-камерные: устанавливаются в регионах с тёплым климатом;

4- и 5-камерные: предназначены для регионов с холодными зимами;

6- и 7-камерные: стоят существенно дороже предыдущего варианта, но по термическому сопротивлению превосходят их незначительно, поэтому приобретение таких окон многие считают нецелесообразным.

Количество камер в профиле подбирается с учётом климата региона

В регионах с особенно суровыми зимами специалисты рекомендуют вместо 6- и 7-камерных профилей устанавливать окна с более широким стеклопакетом.

Тип стеклопакета

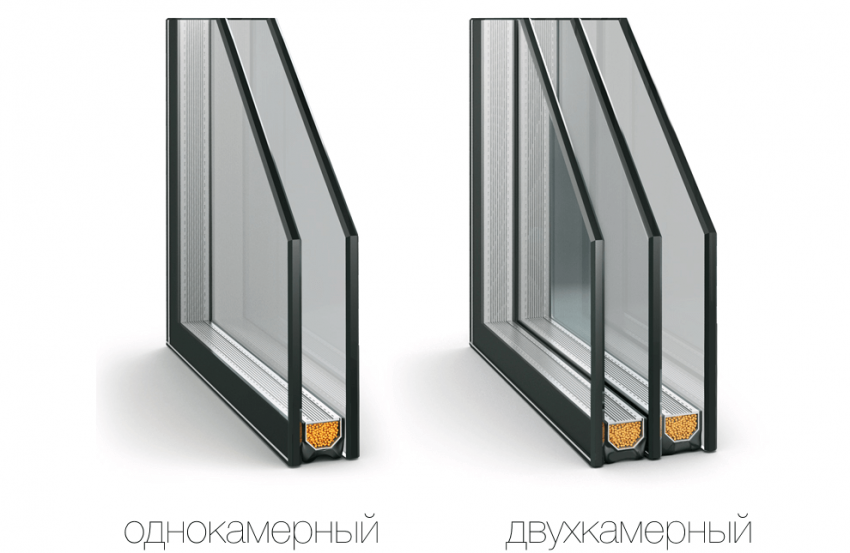

Мансардные окна стремятся делать как можно более лёгкими, поэтому чаще всего их оснащают 1-камерными стеклопакетами, то есть состоящими из двух листов стекла. Реже устанавливают 2-камерные стеклопакеты (3 листа).

Для мансардных окон чаще всего используют однокамерные стеклопакеты

Стёкла бывают следующих типов:

флоат-стекло: ещё называют термополированным, ему присуще полное отсутствие оптических искажений;

стекло с прозрачным металлизированным напылением (I-стекло): разновидность с энергосберегающим эффектом — напыление отражает инфракрасное излучение, уносящее тепло из жилища;

закалённое: при растрескивании образует не большие опасные осколки, как обычное стекло, а россыпь мелких, к тому же обладающих тупыми кромками;

триплекс: двухслойное стекло с полимерной плёнкой между слоями, которая при растрескивании удерживает осколки на месте.

В триплекс-стеклопакетах между стёклами размещается полимерная плёнка, что повышает его ударопрочность

Стеклопакеты с I-стёклами заполняют инертными газами — ксеноном, аргоном и др., что вкупе с напылением даёт увеличение термического сопротивления на 30%.

Стеклопакеты из обычных стёкол без напыления с заполнением инертным газом вопреки заверениям недобросовестных изготовителей не являются энергосберегающими. Такой стеклопакет окажется теплее обычного с воздушным заполнением не более, чем на 2%, так что переплачивать за него не следует.

Способ открывания

Чаще всего мансардное окно является поворотным, то есть его створка поворачивается вокруг горизонтальной оси. Применяются петли с фрикционным тормозом, благодаря которым открытое окно можно зафиксировать в любом положении.

Горизонтальная поворотная ось может располагаться в одном из четырёх исполнений.

На расстоянии в 2/3 или ¾ длины окна от его низа. Такие конструкции называют окнами с приподнятой осью. Это оптимальное решение для окон большой длины, которые в среднеподвесном исполнении при открывании перегораживали бы половину мансарды. Есть модели с пневматическим приводом, который выдвигает створку наружу, так, чтобы её верхняя часть внутрь помещения не выступала. Применение приподнятой оси позволяет за счёт увеличения площади окна добиться большей освещённости, однако наружное стекло в таком случае мыть достаточно сложно.

Вверху окна. Изделия с верхней поворотной осью, как и среднеподвесные, имеют обычные размеры. Они удобны тем, что при открывании вся створка оказывается снаружи мансарды, соответственно, ничто не мешает подойти к окну вплотную. Но при такой конструкции мыть стекло снаружи также довольно затруднительно.

Вверху и посредине. Этот способ открывания является наиболее практичным. Если окно нужно помыть, его открывают как среднеподвесное, в остальных случаях — как с верхней осью.

Посредине рамы. Такие окна называют среднеподвесными. Они являются наиболее распространёнными и имеют самую низкую стоимость.

Достоинство последнего решения состоит в том, что пользователь может легко вымыть наружное стекло, повернув створку на значительный угол. Недостаток — верхняя часть створки в открытом положении выступает в помещение, так что подойти к окну вплотную нельзя, а кроме того, об створку можно удариться.

У каждого из вариантов расположения поворотной оси есть свои преимущества

Ручка на поворотной створке может быть размещена как снизу, так и сверху. Если край окна расположен не слишком высоко, верхняя ручка является более предпочтительной: маленький ребёнок не сможет открыть створку и на подоконнике можно будет расставить цветы. Если же окно слишком длинное и до верха без табурета не дотянуться, следует устанавливать ручку внизу.

Выпускаются и распашные мансардные окна, открывающиеся подобно обычным. Такие модели используют, если необходим выход на крышу. Их оснащают пневмоамортизатором, который не даёт порывам ветра захлопнуть створку.

Видео: как выбрать тип открывания мансардного окна

Опции

В конструкции мансардного окна могут присутствовать:

Вентиляционный клапан. Устанавливается в верхней части, может открываться и закрываться независимо от положения створки.

Система удалённого управления. Окно с такой опцией приобретают в том случае, если его предполагается установить высоко относительно пола мансарды. Устройство удалённого открывания может быть механическим — в этом случае пользователь открывает окно при помощи прикреплённого к нему шеста и электронных пультов. Во втором случае створку открывает электро- или пневмопривод (второе — для помещений с повышенной взрывоопасностью), а пользователь управляет всеми процессами путём нажатия кнопок.

Датчик дождя, по сигналу которого оснащённое приводом окно закроется автоматически в случае непогоды.

Две расположенные друг над другом створки, при открывании которых окно превращается в балкон. Нижняя играет роль балюстрады, верхняя — навеса.

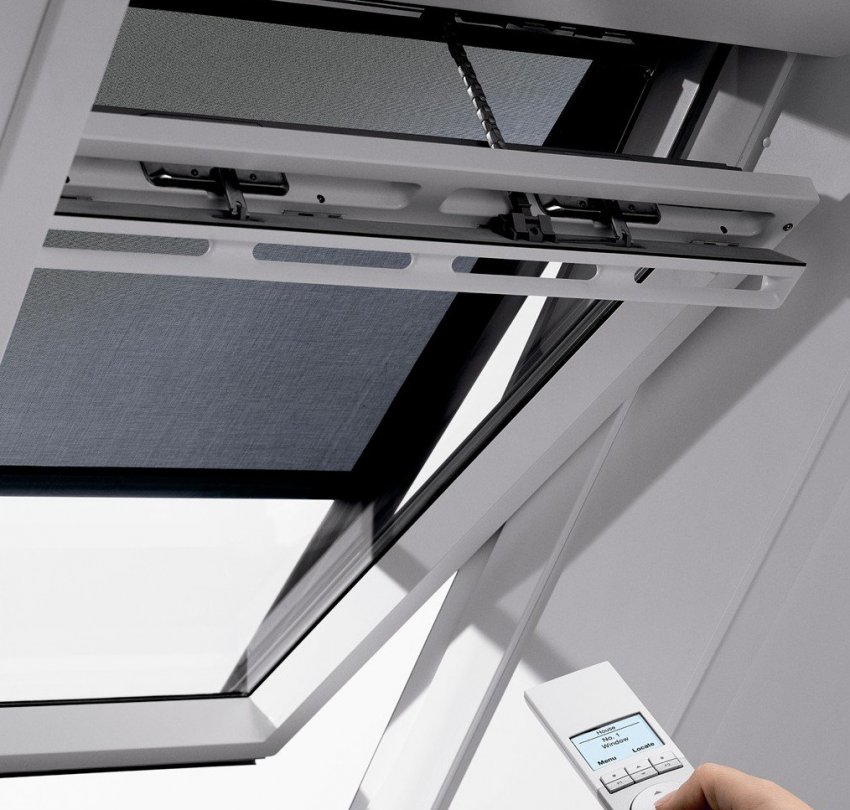

Открывать и закрывать окно можно с помощью пульта

Тип оклада

Оклад — это деталь, которая обеспечивает герметизацию зазора между рамой окна и кровельным покрытием. Профиль нижней части оклада должен соответствовать рельефу кровельного материала, иначе мансардное окно будет слишком сильно выступать за плоскость крыши.

Таким образом, выпускаются различные оклады для:

мягкой кровли, не имеющей волны вовсе;

металлочерепицы;

профнастила с различной высотой волны;

ондулина;

керамической черепицы.

В маркировке мансардного окна тип оклада обычно обозначается той или иной литерой.

Видео: мансардные окна — плюсы и минусы

Размеры мансардных окон

В отношении мансардных окон существует размерный ряд, который принято считать стандартным:

54х83 см;

54х103 см;

64х103 см;

74х103 см;

74х123 см;

74х144 см;

114х144 см;

134х144 см.

Размеры мансардных окон зависят от конструкции

В модельном ряду у разных производителей могут иметься свои типоразмеры. Кроме того, окно может быть изготовлено по заказу с любыми размерами, какие будут удобны покупателю.

Для того чтобы вокруг окна можно было закрепить утеплитель, исключив тем самым его промерзание и конденсацию влаги, ширина рамы должна быть на 12 см меньше расстояния между стропилами. При необходимости этот параметр можно сократить, но менее 8 см он быть не должен. Отсюда следует вывод: подбирать окно нужно на этапе проектирования крыши — тогда проектировщик в соответствии с выбором заказчика назначит шаг расположения стропил.

Размеры мансардных окон и их количество подбирают таким образом, чтобы на каждые 8–10 м² пола приходился 1 м² остекления.

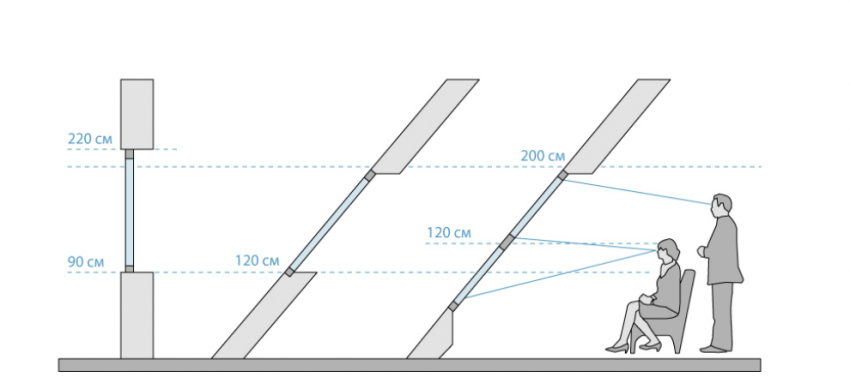

Чтобы в окно было удобно смотреть, его низ следует размещать на высоте 90–120 см (эта величина принимается в расчёте на сидящего человека), а верх — на высоте 200–220 см от пола. При пологом скате следовать данному требованию затруднительно, так как окно в этом случае должно будет иметь значительную длину. Решение состоит в следующем: применяют изделия с так называемым клином, благодаря которому окно располагается под более крутым углом.

Чем меньше угол ската кровли, тем длиннее должно быть окно

Если же окно находится в верхнем скате ломаной крыши, где через него всё равно ничего не будет видно, то его стремятся расположить ближе к коньку, чтобы минимизировать воздействие сходящего снега и стекающей воды.

Монтаж мансардных окон

Для установки окна между стропилами прибивают два поперечных бруса того же сечения, что и стропильная нога. На скатах с большим уклоном верхний брус можно не устанавливать — вместо него раму просто прикрепляют к обрешётке.

Перед началом монтажа необходимо разъединить раму и створку

Перед установкой окно следует разобрать, отсоединив створку от рамы. Эту операцию нужно совершать с большой осторожностью и после тщательного изучения инструкции изготовителя. В противном случае можно повредить петли.

Фиксация производится посредством монтажных кронштейнов, которые одной стороной прикручиваются к раме, а другой — к монтажному брусу. Кронштейны имеются в комплекте.

Над окном обязательно нужно установить дренажный жёлоб — по нему вода будет обтекать проём. Данная деталь имеется в комплекте не всегда. Если жёлоба нет, в этом качестве можно применить сложенную вдоль пополам полосу гидроизоляционного материала.

Жёлоб, устанавливаемый под окном, предназначен для отвода конденсата

Технология герметизации зазора вокруг окна во многом определяется видом применяемого кровельного материала. Необходимо точно следовать инструкции производителя, не пытаясь её упростить, иначе через окно в помещение будет просачиваться вода.

Чтобы мансардное окно служило исправно, следует уделить внимание не только наружным, но и внутренним работам:

Необходимо правильно закрепить откосы: нижний — вертикально, верхний — горизонтально. Такое их расположение обеспечит обдув тёплым воздухом, без которого стекло будет покрываться конденсатом.

Откосы следует утеплить толстым слоем минеральной ваты. Если вместо неё применить тонкий «Пенофол» или что-то ещё в этом роде, как это по незнанию иногда делают, на откосах зимой будет появляться конденсат. Минвату необходимо защищать от проникновения влаги пароизоляцией.

Аналогичным образом нужно утеплить боковые промежутки между рамой и стропилами.

Под окном необходимо установить батарею отопления.

При задувании швов пенополиуретановым герметиком (монтажная пена) наносить его следует понемногу, в несколько приёмов. Этот состав при отвердении значительно увеличивается в объёме, так что если нанести его обильно, он может перекосить раму.

Нарушение порядка установки элементов и узлов комплекта приведет к негативному результату

При монтаже окна не применяйте оклад, уплотнители или иные детали от других моделей, даже если они кажутся вполне подходящими по размерам. Возможны незначительные, неопределяемые визуально отклонения, из-за которых оконная конструкция будет пропускать воду.

Видео: установка мансардного окна на готовом объекте

Производители мансардных окон предоставляют покупателям самый широкий выбор, выпуская продукцию в весьма разнообразном исполнении. Главное, перед установкой тщательно обдумать все конструктивные особенности, чтобы выбрать наиболее подходящую для своего жилья модель. Надеемся, изложенные советы помогут в этом.
