Водостоки для крыши своими руками из подручных материалов - Строительство и ремонт.

Любая постройка нуждается в качественном отводе атмосферных осадков. Сама кровля герметична, а ливневые воды и снег уходят благодаря скатам. Но если стекающая влага будет попадать на фасад или фундамент здания, то они отсыреют и быстрее износятся. Поэтому каждой постройке необходим водосток. Это

#i-2

#i-3

#i-4

#i-5

#i-6
- #i-7

#i-8

#i-9

#i-10
- #i-11

#i-12
- #i-13

#i-14

#i-15

#i-16
- #i-17

#i-18
- #i-19

#i-20

#i-21

#i-22
- #i-23

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

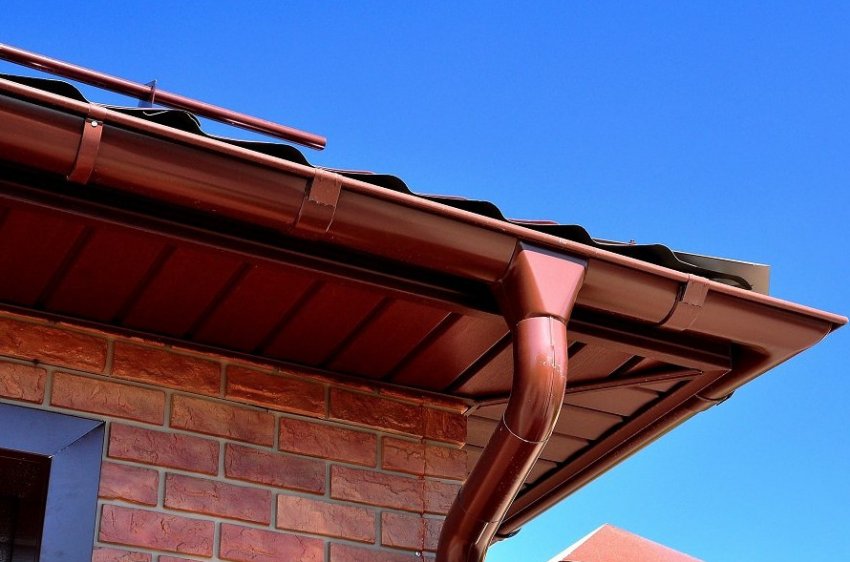

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

Защитная. Заключается в отведении сточных вод от стен и цоколя дома.

Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.

Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.

Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

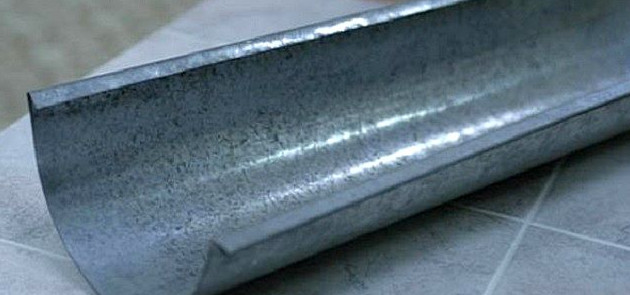

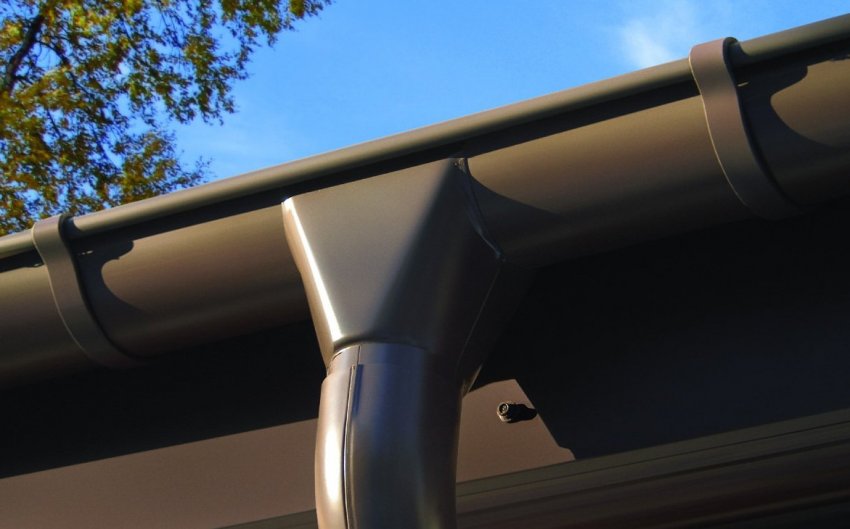

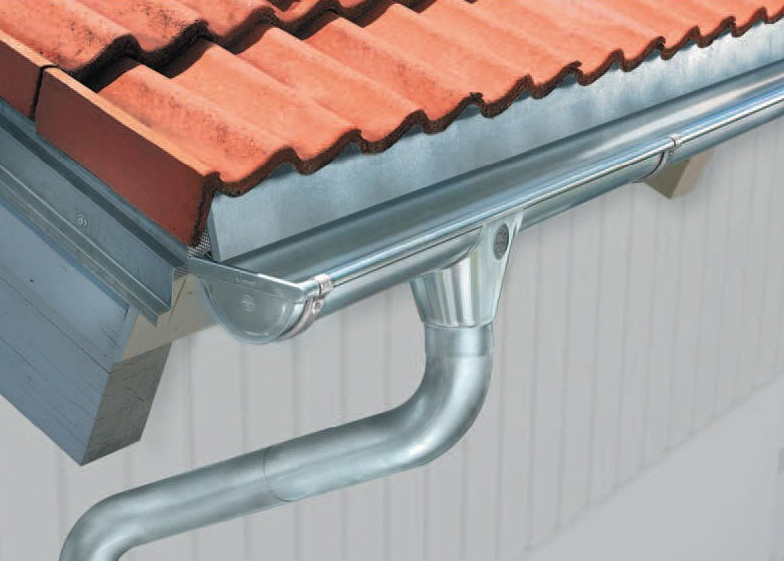

Оцинкованная сталь — один из самых популярных материалов для водостока

Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

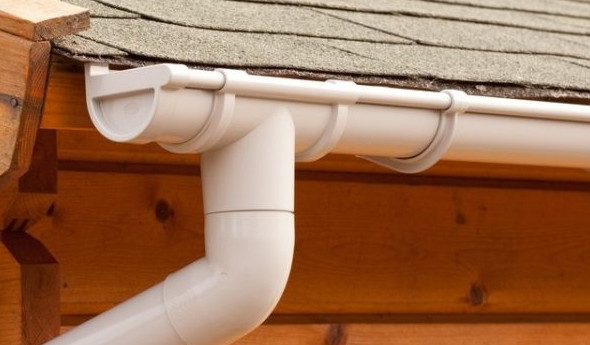

Водосток из ПВХ — надёжен и бесшумен

Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

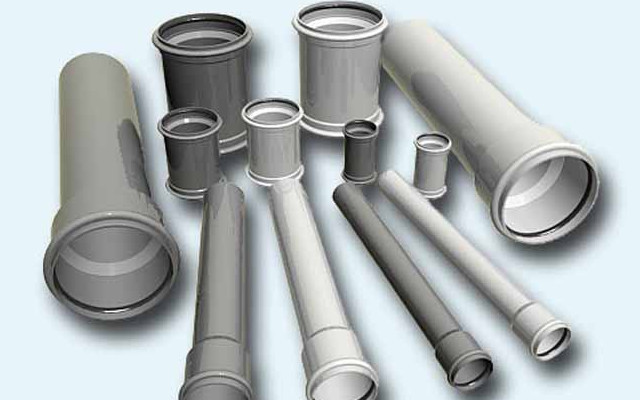

Канализационные трубы — отличный материал для водостока

Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

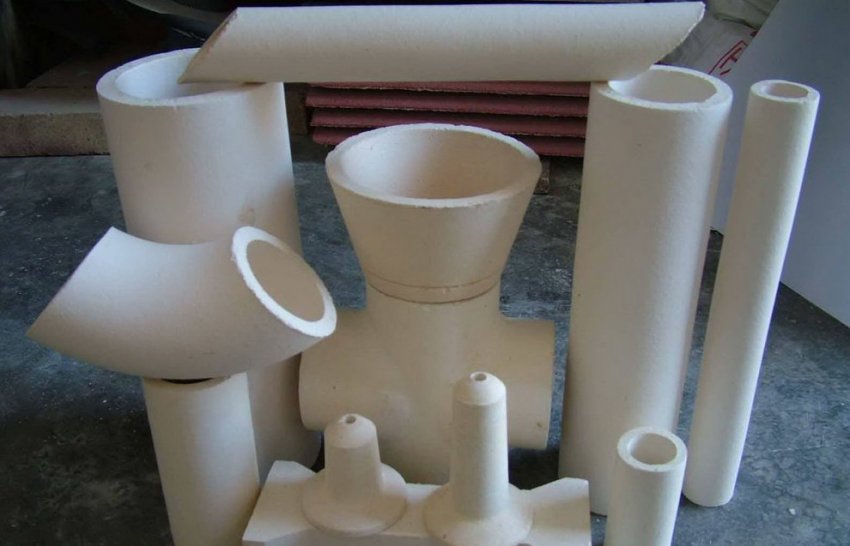

Керамические трубы очень долговечны

Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

Бутылочный пластик — самый доступный материал для создания водоотлива

Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

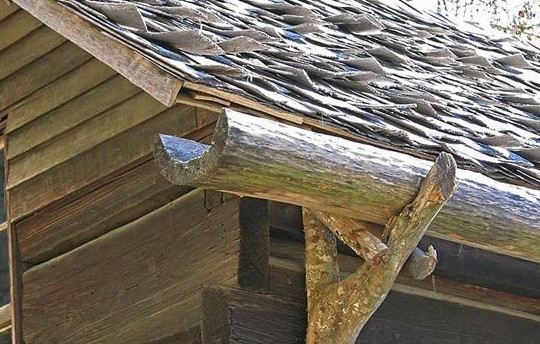

Деревянный водосток очень декоративен

Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

Медные водостоки выглядят благородно и престижно

Водосток из канализационных труб

Для собственноручного изготовления стандартной водоотливной системы часто пускают в ход пластиковые трубы для канализации. У них есть ряд несомненных достоинств:

доступная цена;

широкий ассортимент труб и переходников, а также всевозможных механизмов для крепления;

небольшой вес, что облегчает перевозку и монтаж;

возможность самостоятельной порезки;

долговечность.

Поскольку такие трубы бывают разных цветов, нужно разобраться, какие из них рекомендуется использовать для обустройства водоотводной системы:

Белые. Этот вид труб применяется только внутри помещений, когда трубы другого цвета не вписываются в интерьер. Для внешнего монтажа они непригодны.

Серые. Эти трубы попрочнее, но не переносят нагрузок и не предназначены для использования в мороз. Годятся только для регионов с тёплыми зимами.

Белые и серые трубы не годятся для внешнего монтажа

Коричневые или рыжие трубы. Они рекомендуются для наружного водостока, так как хорошо переносят низкую температуру и напор водяной массы. Они не выносят долгого действия солнечных лучей и со временем становятся хрупкими.

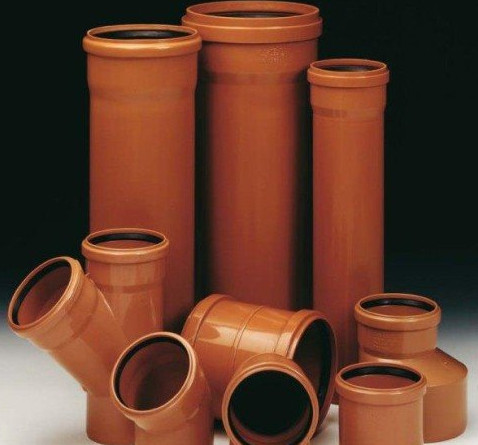

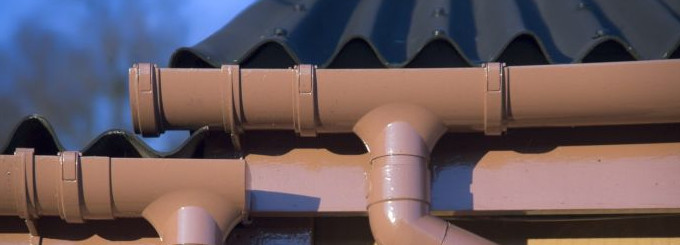

Коричневые трубы наиболее пригодны для водоотлива

Как сделать водосток своими руками

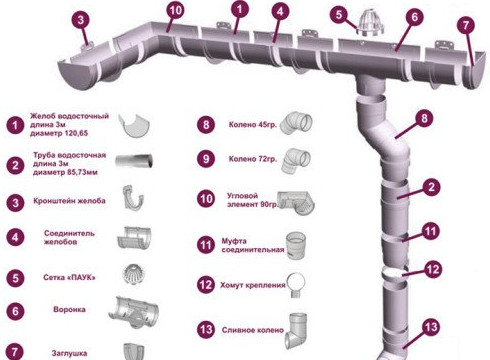

Перед покупкой труб составляется схема всей системы, включая все части конструкции и их количество:

желоба для крыши (длина высчитывается исходя из периметра);

сливные трубы — одна на 10 м желоба;

кронштейны — по 17 штук на 10 м;

отводы — по количеству сливов;

воронки — по числу сливов;

заглушки;

углы (количество зависит от вида крыши);

соединительные элементы для желобов, их нужно на 1 меньше;

колена — в зависимости от сложности схемы;

переходные муфты;

отвод для дождеприёмника или отмёт.

Легче всего смонтировать водоотлив из пластиковых труб

Сечение труб подбирается исходя из площади ската кровли. Можно взять на вооружение такую шкалу:

площадь ската до 50 кв. м — диаметр труб 8 см;

до 125 кв. м — 9 см;

более 125 кв. м — 10 см.

Остальные элементы приобретаются исходя из диаметра труб, из которых выполнены желоба.

Как уже было отмечено, перед покупкой материалов и установкой водостока необходимо начертить подробную схему, в которой должны быть отмечены:

периметр крыши;

длина и количество желобов;

точки крепления кронштейнов, места стыков и воронок;

расположение стоков.

Исходя из периметра кровли определяется метраж трубы для будущих желобов. Так как она распиливается пополам и из одной заготовки получается две, то необходимая длина труб будет равна половине периметра крыши. Далее высчитывается количество водоотливных стояков. Для этого расчерчивается план, на котором отмечаются все элементы. Расстояние между ними не может превышать 5 м. После определения количества водостоков вычисляется их длина, для чего измеряется расстояние от карнизного свеса до грунта. Это и будет предполагаемая высота водоотливного стояка. Умножается эта цифра на количество деталей и получается нужная длина трубы. Следующими по проекту высчитываются тройники, соединяющие желоба и стояки. Если стояки будут отклоняться под углом, приобретаются готовые переходники. А также обязателен специальный универсальный герметик для стыков.

Инструменты для работы

Для работы нужны:

саморезы по дереву;

отвёртка;

болгарка, электролобзик;

ножовка по металлу;

шуруповёрт;

строительный шнур;

уровень и рулетка;

Также понадобятся строительные леса.

Подробнее об установке водосточной системы самостоятельно, читайте в нашей статье — Монтаж водосточной системы своими руками.

Сооружение водосточной системы

После приобретения материалов можно начинать изготавливать и собирать водоотливную конструкцию.

Создание желобов

Чтобы из трубы получился жёлоб, её следует распилить пополам. Это можно сделать болгаркой, выбрав диск с алмазным напылением и сегментами. Тогда пластик при порезке не будет плавиться. Можно использовать и электрический лобзик. Для удобства нужно сконструировать что-то вроде направляющей и закрепить её на заготовке, чтобы распил был ровным. Его можно сделать и простой ножовкой. В качестве направляющей может выступить линейка, прикреплённая к заготовке скотчем, или нитка, натянутая на саморезы, вкрученные в трубу с двух концов. Участки трубы, входящие в тройник, не распиливаются. Это гарантирует надёжность соединениям.

Из одной пластиковой трубы получается два водоотводных желоба

Изготовление и установка кронштейнов

Для закрепления желобов используются кронштейны. Их можно купить или изготовить самостоятельно из полосок листового металла, изогнув по размеру желоба. Кронштейн — это базовая составляющая наружного водостока, которая поддерживает жёлоб. С помощью крюкообразных держателей образовывается конфигурация водоприёмного контура.
Кронштейны можно изготовить самостоятельно из полосы стали толщиной не менее 2 мм, потому что они должны быть надёжными. Можно приобрести готовые полоски для электромонтажных работ. Их сечение изначально подходит, останется только порезать заготовки по длине.
Размер заготовки:

длина 40 см;

ширина 2 см.

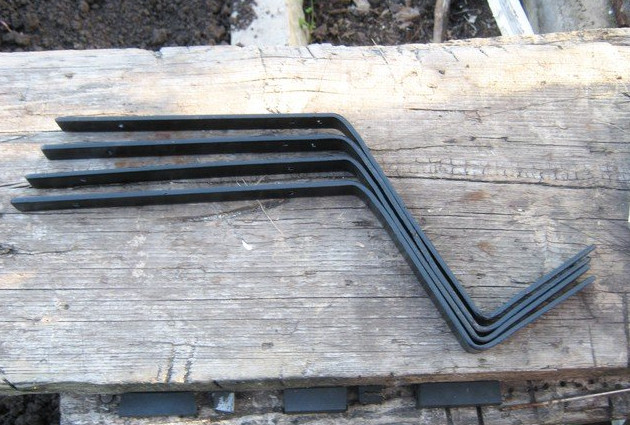

Чтобы сделать кронштейн из стали, нужно сделать заготовку с правильными размерами

Чтобы все кронштейны были одинаковые, можно применить приспособление для гибки стальных полос или стальную трубу нужного размера в качестве шаблона. Также рекомендуют набить на толстой доске гвозди в нужной последовательности и гнуть держатель с помощью куска трубы в качестве рычага.
После придания формы в кронштейнах просверливаются отверстия — два для крепления к карнизу, следующие два для крепления желоба. Напоследок держатели окрашиваются краской по ржавчине — она более долговечна. Кронштейны крепят несколькими способами:

к обрешётке. Выполняется на этапе монтажа кровли и считается такое крепление самым надёжным, потому что кронштейны держат удлинённые хомуты, которые фиксируют их в двух точках;

к лобовым доскам. Этот способ применяется, когда кровля уже смонтирована;

к стропильным ногам. Этот вариант актуален, если нет лобовых досок.

Кронштейны — основа для желобов водостока

Монтируются кронштейны с учётом следующих принципов:

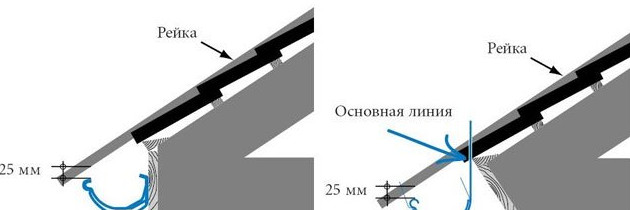

Жёлоб крепится с уклоном в сторону слива и должен выступать за край таким образом, чтобы улавливать поток воды.

Дальний край всей системы должен быть расположен ниже плоскости кровли.

Крепление кронштейна зависит от свеса

Выбрав способ фиксации кронштейнов, можно приступать к работе:

Первыми крепятся два крайних кронштейна, между которыми выдерживается необходимый уклон.

Два крайних кронштейна крепятся первыми

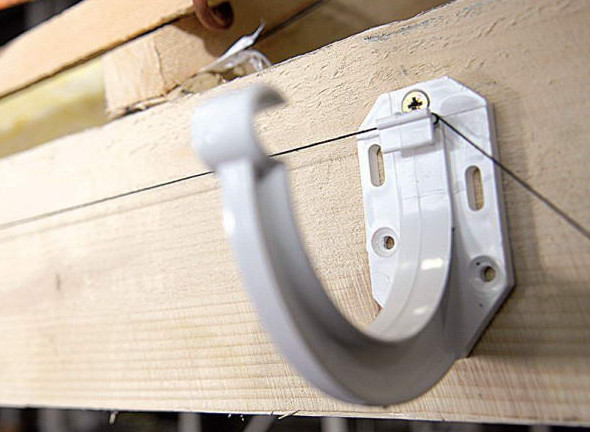

Между закреплёнными кронштейнами натягивается шнур, и по этой прямой намечаются места для крепления всех остальных элементов.

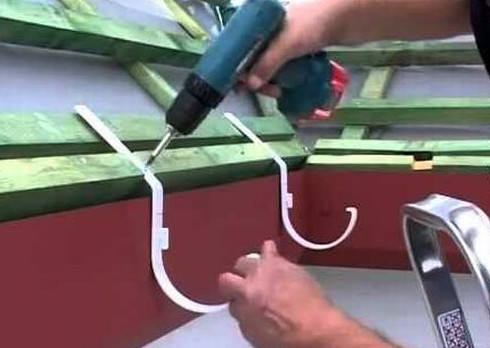

Кронштейны прикручиваются к основанию с шагом 550–600 мм.

Между кронштейнами выдерживается расстояние 5–6 см

Следующими монтируются пластиковые переходники или воронки будущего водостока. Одна воронка способна собрать воду с 120 м кровли.

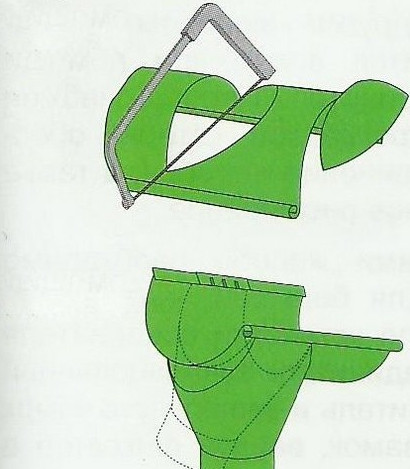

Отверстие для установки воронки вырезают с помощью ножовки

Устанавливаются желоба. Они собираются как на земле, так и под крышей. Главное, грамотно соединить стыки. Они крепятся клеем или состыковываются с помощью специальных клипс из алюминия. В случае стыковки обязательно применение герметика. Высота крепления кронштейнов зависит от региона. Если снега зимой выпадает немного, то крепить можно, где удобно. В противном случае жёлоб опускается, чтобы сходящий с крыши снег не унёс с собой водосток.

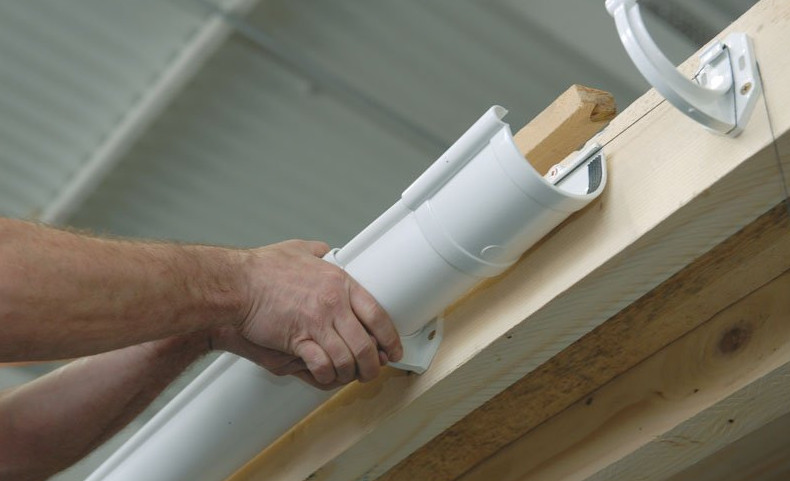

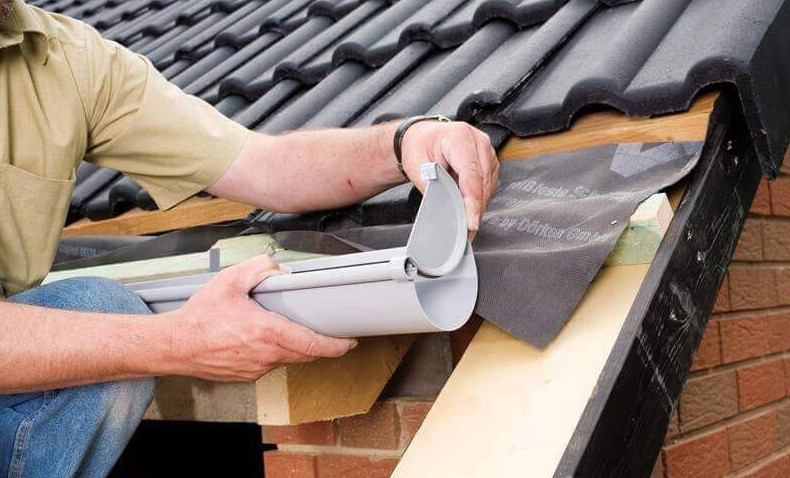

Желоба состыковываются клипсами или ставятся на клей

Когда желоба собраны и лежат на кронштейнах, патрубки-переходники из цельных кусков труб заводятся в тройники или сливные воронки. Перед этим они обрабатываются герметиком. На верхнем конце сливной системы непременно устанавливается заглушка.

Заглушка устанавливается на резиновый уплотнитель

Видео: установка карнизных кронштейнов

Монтаж внешних водоотводных стояков

Сборка водосточных стояков выглядит так же, как соединение желобов. Если труба удлиняется, то между отрезками на герметик ставится переходник. Процесс требует соблюдения ряда правил:

водосточная труба должна отходить от стены на 10 см;

для крепления к стенам нужно использовать хомуты;

трубу стоит монтировать сверху вниз;

верхний отрезок вставить в воронку и зафиксировать герметиком.

При необходимости трубу стояка можно соединить с переходником для ливневой канализации. Его рекомендуют заменить коленом, под которое ставится ёмкость для стекающей воды.

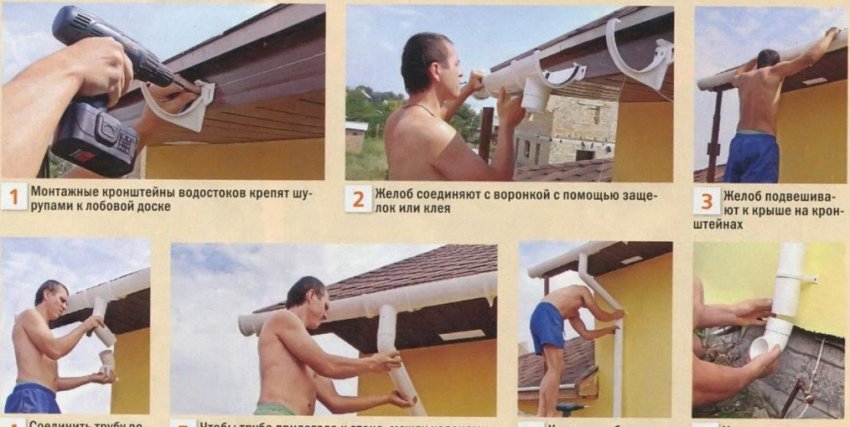

Монтаж водосточной трубы должен производиться в соответствии с правилами

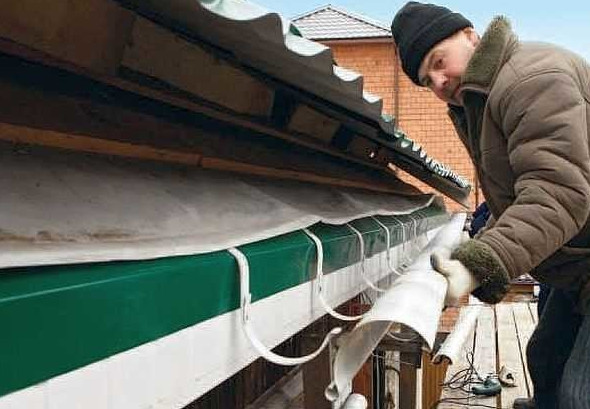

Готовый водосток рекомендуется дополнительно защитить от замусоривания, установив в желоба скрученную в рулон строительную сетку. Диаметр свёрнутого рулона должен быть чуть меньше, чем диаметр трубы, из которой сделаны желоба. Защита фиксируется пластиковыми хомутиками.

Водосток можно защитить сеткой из разных материалов

Видео: водоотлив из канализационных труб

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Инструменты

Необходимо подготовить:

ножницы по металлу;

фломастер для разметки;

молоток и киянку;

плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Пошаговая инструкция

Работы выполняются в такой последовательности:

Расчёт количества материалов и их покупка.

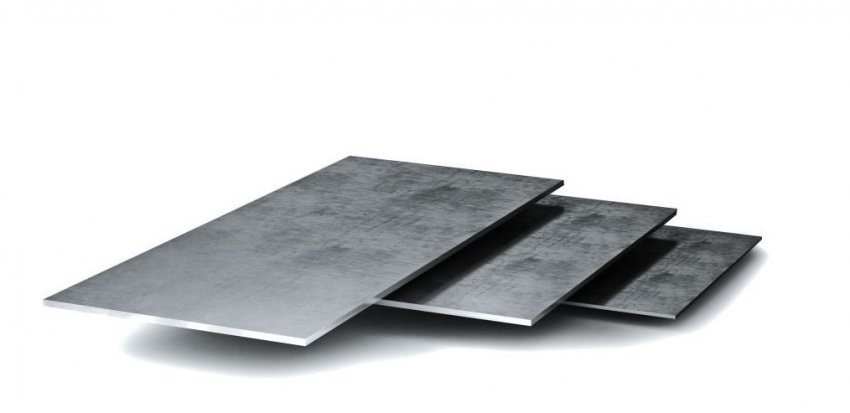

Вес листа стали должен составлять не менее 270 г на кв. м

Уложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её эксплуатации.

Чтобы водосточная труба служила дольше, её можно покрасить

С помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой Г.

Металл выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в большую.

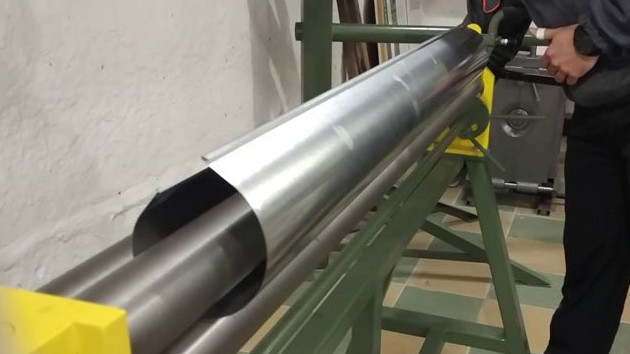

Цилиндрическую или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается киянкой.

Придать форму трубе для водостока можно и своими руками

Монтаж водостока из стали

Принципы устройства водосточной системы из оцинкованного металла сходны с монтажом водостока из пластиковых труб. Но есть и отличия:

После определения отправной точки монтируются кронштейны для желобов.

Желоба из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний период.

Устанавливаются воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по металлу.

Соединяются воронки с трубой на достаточном расстоянии от стены.

Фиксируются трубы хомутами.

Прикрепляется отлив внизу трубы.

Монтируется система антиобледенения.

Видео: сооружение водостока из металла

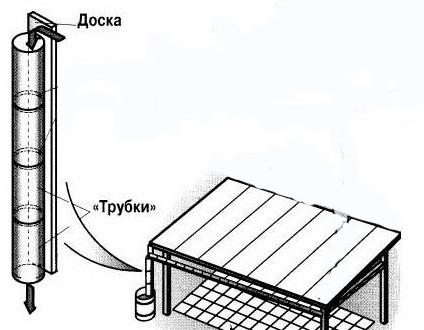

Водоотлив из пластиковых бутылок

Самым дешёвым и лёгким вариантом является создание водостока из пластиковой тары. Накопить нужное количество подобного материала будет просто, но для конструкции понадобятся 1,5-литровые бутылки прямой формы. Кроме них, понадобится проволока и кронштейны.

Водосток из бутылочного пластика собирается очень быстро и стоит дёшево

Инструменты и материалы для работы

Стоит подготовить:

мебельный степлер и скобки 10–12 мм;

строительный нож;

дрель или шуруповёрт;

тонкое сверло;

проволоку;

шило;

пластиковую тару.

Пошаговая инструкция по изготовлению отлива из пластиковых бутылок

Первым делом вычисляется длина будущего водостока. Для удобства можно нарисовать эскиз. Функциональная часть бутылки будет равна 15–20 см. Этот пластик не годится для длинных (более 5 м) конструкций.

Бутылки очищаются от наклеек и этикеток.

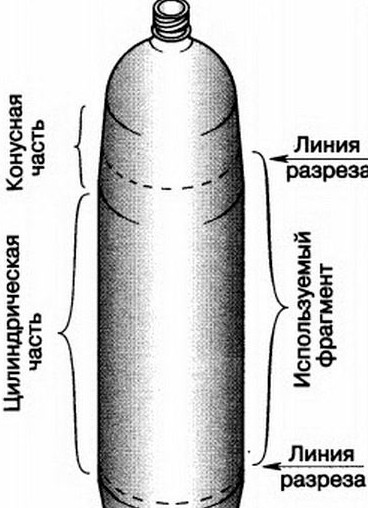

Затем у пластиковой тары отрезается дно и горлышко в месте, где сужается верхняя часть. Для желоба получившийся цилиндр распиливается пополам.

Пластиковую бутылку нужно подготовить, чтобы сделать из неё водоотвод

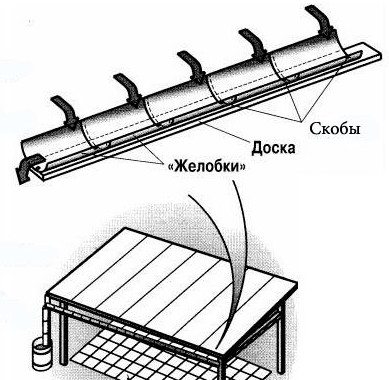

Жёлоб собирается из пластиковых прямоугольников при помощи степлера. Пластик накладывается внахлёст (1,5 см) и фиксируется двумя-тремя скобами. Донышки используются как заглушки при поворотных конструкциях.

Скреплять части бутылок для желоба нужно степлером

Получившийся лёгкий жёлоб крепится к крыше. Для этого в шифере или другом кровельном материале просверливаются отверстия на расстоянии 20–30 см. Аналогичные дыры в жёлобе делаются шуруповёртом или обычным шилом. Далее через отверстия пропускается проволока, которая прикрепляет водослив к крыше.

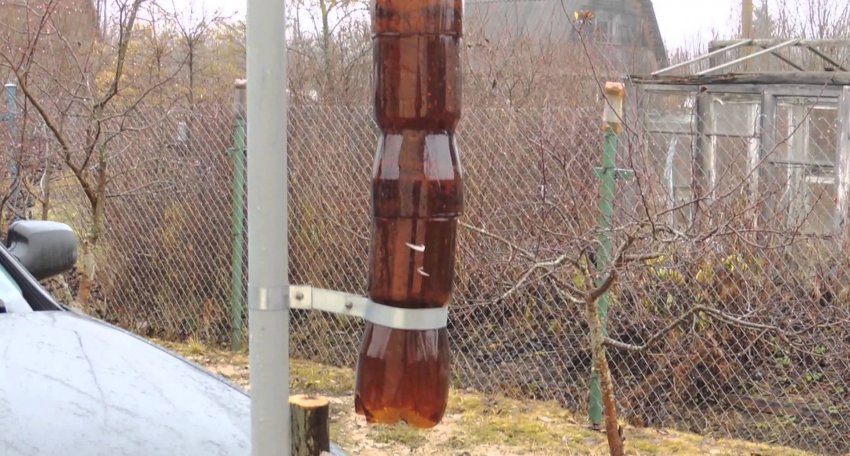

Водоотвод тоже легко конструируется из бутылок. У одной отрезаем горлышко, а из остальных делаем уже знакомые цилиндры. Бутылка с отрезанным горлышком будет выполнять роль переходника — в ней надо будет проделать отверстие для края желоба.

Готовая конструкция из пластиковых бутылок прослужит примерно год
