Влияние угла: зависимость профлиста от наклона кровли - Строительство и ремонт.
Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования. #i-2 #i-3

Влияние угла: зависимость профлиста от наклона кровли - Строительство и ремонт.

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.







#i-6


#i-7



#i-9




Понятие уклона кровли


Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.



В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.



Измерение угла наклона


Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.



Уклономер — инструмент с осью, маятником и шкалой деления


Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).



Угол наклона крыши — это результат деления высоты кровли на длину заложения


Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.


Таблица: степень наклона крыши в двух мерах измерения





































































































































Градусы% Градусы% Градусы%
1,7%16°28,7%31°60%
3,5%17°30,5%32°62,4%
5,2%18°32,5%33°64,9%
7%19°34,4%34°67,4%
8,7%20°36,4%35°70%
10,5%21°38,4%36°72,6%
12,3%22°40,4%37°75,4%
14,1%23°42,4%38°38,9%
15,8%24°44,5%39°80,9%
10°17,6%25°46,6%40°83,9%
11°19,3%26°48,7%41°86,0%
12°21,1%27°50,9%42°90%
13°23%28°53,1%43°93%
14°24,9%29°55,4%44°96,5%
15°26,8%30°57,7%45°100%

Пример измерения уклона кровли


Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:



  1. i = 2.0 : 4,5 = 0,44.

  2. 0,44× 100 = 44 %.

  3. 44 %=24° (согласно таблице перевода процентов в градусы).


Видео: вычисление угла наклона ската


Минимальный порог уклона кровли из профнастила


Лимит уклона крыши по минимуму определяется типом кровельного материала.



Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.



Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.



Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.




Минимальный уклон кровли из профилиста — 8 градусов


Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

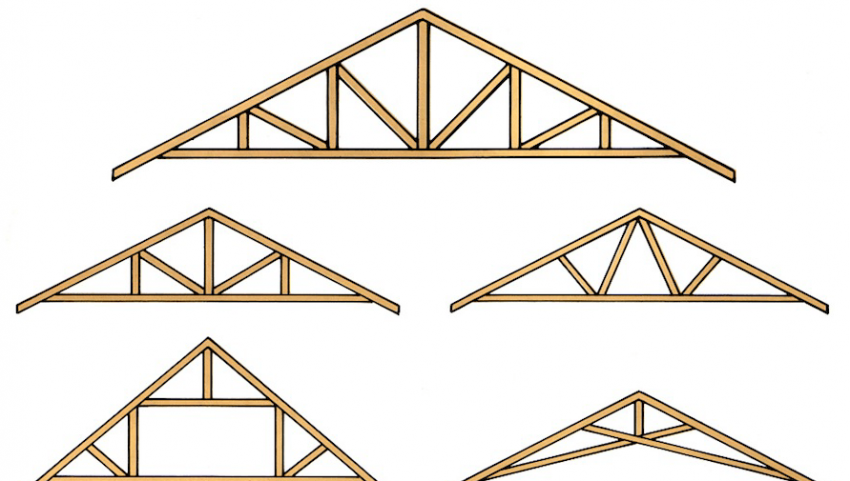

Чем круче скаты, тем больше применяется стоек


Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.



По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.



Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.


Допустимый наклон крыши с профлистами


Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:



  • масса теплоизоляционной материи, элементов обрешётки и другого строительного сырья, использованного для сборки «кровельного пирога»;

  • тяжесть финишного покрытия;

  • давление снежной «подушки» на крышу, характерное для региона;

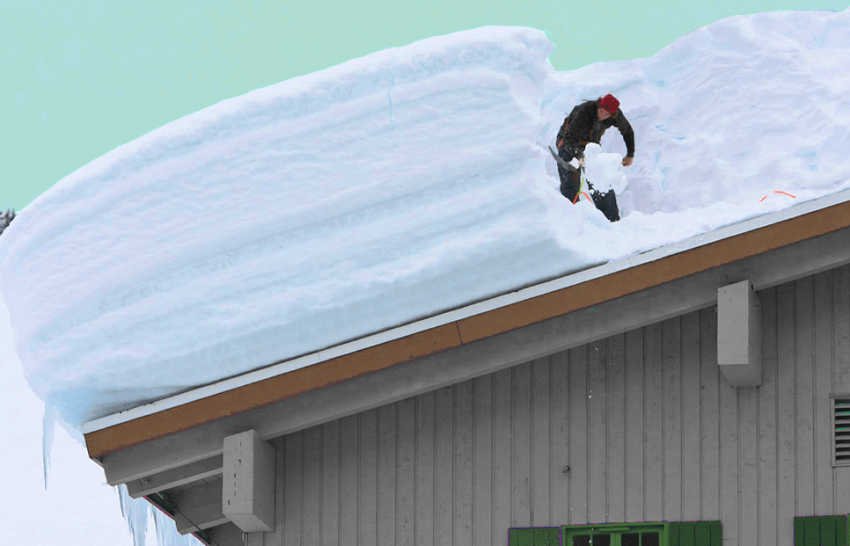

    В некоторых регионах слой снега может быть огромным, это надо учитывать при расчёте наклона кровли


  • сила воздействия ветра на кровлю, свойственная местности.


Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:



  • профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;

  • плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;

  • сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;

  • дополнительные материалы, вес которых можно приравнять к 3 кг.


Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:



  1. Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).

  2. Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).

  3. По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.

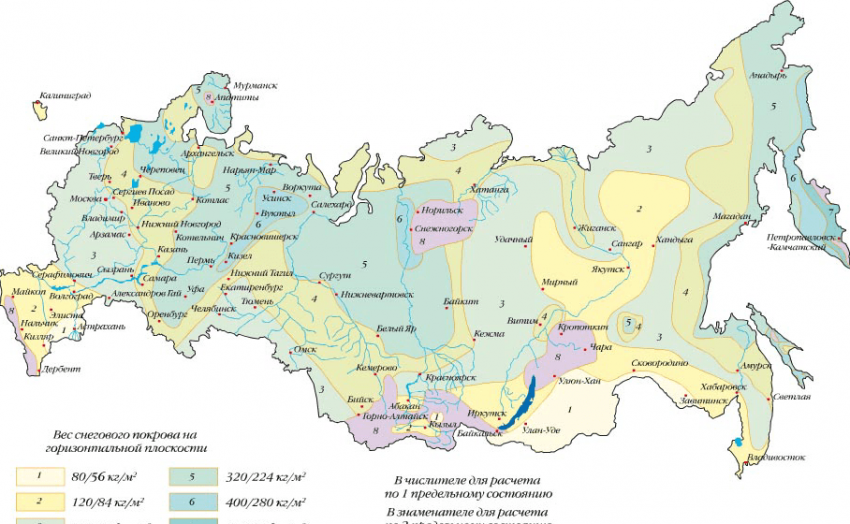

    Для каждого из восьми регионов характерен свой показатель снеговой нагрузки


  4. На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².

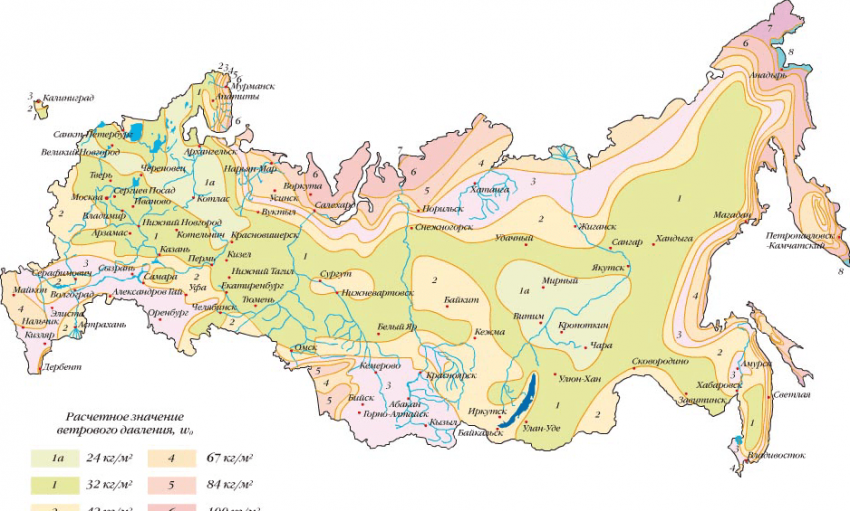

    Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³


  5. По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).

  6. Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.

  7. Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.


Таблица: значение высотного коэффициента для определения ветровой нагрузки





























Высота объекта, мОткрытая территория (берега водоёмов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров
до 50,750,50,4
от 5 до 1010,650,4
от 10 до 201,250,850,53

Подбор профнастила с учётом степени наклона крыши


Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.



Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов


Таблица: влияние уклона кровли на марку профлиста и его укладку




















































































Степень наклона крыши, выраженная в градусахМарка металлического профиля для кровлиШаг между элементами обрешёткиВеличина нахлёста листов в одной линии
Более 15°НС-8— (без зазоров)Два гребня
До 15°НС-10— (без зазоров)Два гребня
Более 15°30 смОдин гребень
До 15°НС-20— (без зазоров)Один гребень
Более 15°50 смОдин гребень
До 15°С-2130 смОдин гребень
Более 15°65 смОдин гребень
До 15°НС-3550 смОдин гребень
Более 15°1 мОдин гребень
До 15°НС-4450 смОдин гребень
Более 15°1 мОдин гребень
Не менее 8°Н-6030 смОдин гребень
Не менее 8°Н-7540 смОдин гребень

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.
