Монтаж мягкой кровли: как правильно подготовить крышу и уложить на неё покрытие - Строительство и ремонт.

При выборе материала для обустройства крыши многие отдают предпочтение мягкой кровле. Для этого существует ряд веских оснований. Этот лёгкий и финансово доступный материал состоит из битума, пластика или каучука, армированных синтетической сеткой, и отличается несложным монтажом, хорошими

#i-2

#i-3
- #i-4

#i-5

#i-6

#i-7
- #__RUFLEX

#i-8

#i-9

#i-10
- #i-11
- #i-12

#i-13
- #i-14

#i-15
- #i-16

#i-17
- #i-18

Подготовка крыши к монтажу мягкой кровли

Перед тем как приступить к подготовке крыши под установку мягкой кровли, необходимо вкратце ознакомиться со свойствами материалов этого класса.

Общие сведения о мягкой кровле

Материал, который сегодня известен под названием «мягкая кровля», получил распространение с конца прошлого столетия. Его отечественным аналогом является хорошо всем известный рулонный рубероид. Отличие заключается в форме выпуска — мягкую кровлю изготавливают в виде пластин небольшого размера: до 100 см в длину, 25–40 см в ширину и от 2,5 до 4,5 мм в толщину. Такая форма облегчает монтаж и подъём материала на крышу, а также упрощает ремонт при возникновении повреждений. Вес стандартной упаковки составляет 25–35 кг в зависимости от количества слоёв в пластинах. Самая качественная черепица — трёхслойная с дополнительной битумной пропиткой.

Разрезать битумное полотно на одинаковые пластины — гонты — впервые начали в США. Это были шестиугольные или прямоугольные «латки» серого цвета, пропитанные отходами нефтяного производства — крекинга. Называть черепицей их стали в Европе.

Структура гонтов отличается повышенной прочностью, так как их основой служат синтетические высокопрочные материалы — стеклохолст или нетканый полиэстер. На внутренней поверхности расположен слой водоустойчивого клея, который защищён силиконовой плёнкой. Перед установкой на крыше плёнка удаляется. Наружная плоскость покрыта мелкой гравийной крошкой, состоящей из базальта или сланца. Для длительного хранения в картонных коробках листы пересыпают между собой песком мелкой фракции — это предотвращает склеивание.

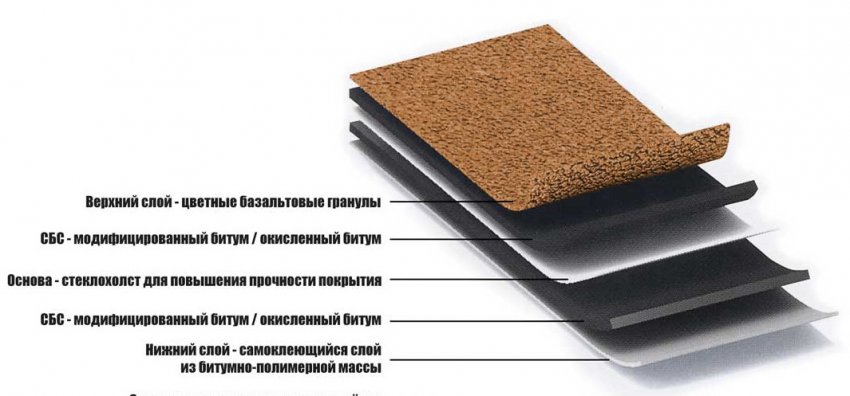

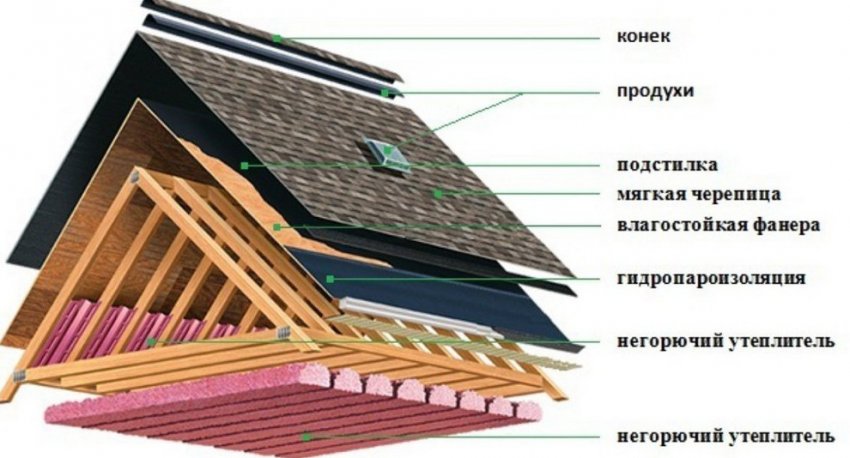

Битумная черепица состоит из нескольких слоёв, склееных в единое целое

При планировании покрытия крыши мягкой кровлей учитывается угол наклона скатов. Технология рассчитана на минимальный угол наклона в 12^о. При меньшем уклоне велика вероятность застоя воды и, как следствие, нарушения герметичности покрытия.

Фома нарезки черепицы весьма разнообразна:

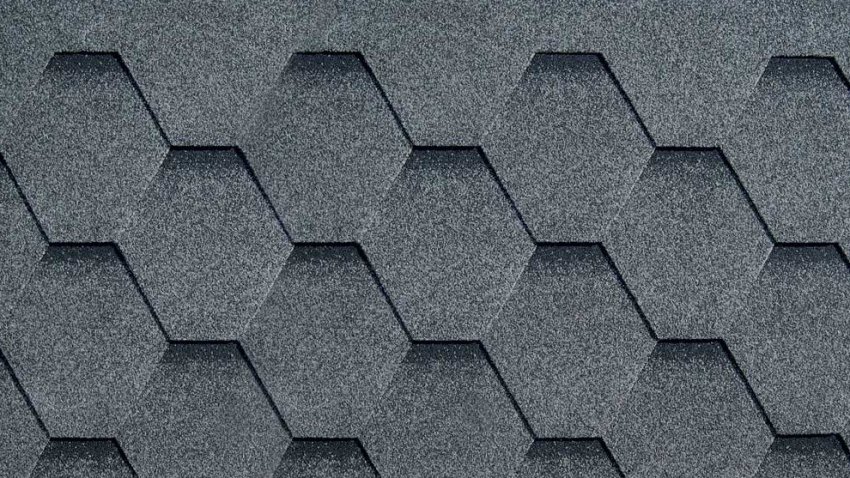

шестигранная;

Шестигранная форма мягкой кровли напоминает соты пчёл

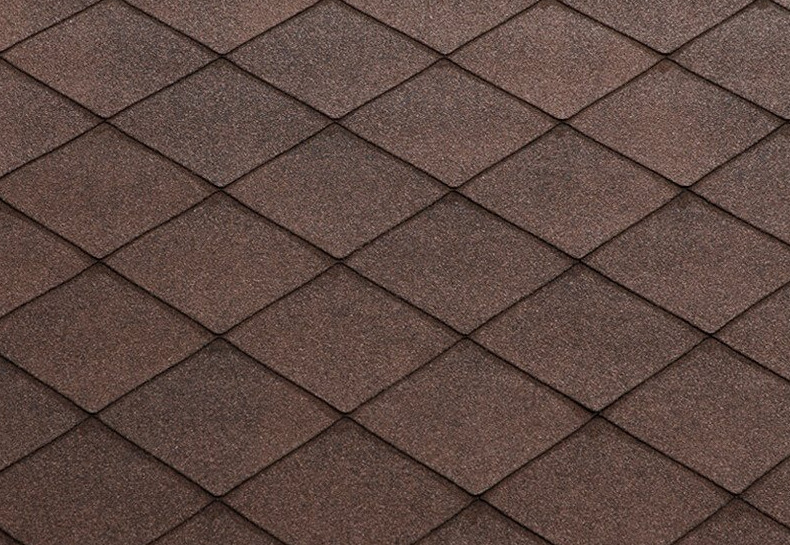

ромбовидная;

Ромбовидная мягкая кровля выглядит очень сдержанно и создаёт впечатление абсолютно плоского покрытия

[img]https://stroydom.guru/krovlya/vidy-krovli/kryisha-iz-dranki-foto.html]дранка;

Материал внешне напоминает деревянное кровельное покрытие — дранку, но намного легче монтируется и дольше служит

прямоугольная;
[img]https://sdo-vl.ru/uploads/posts/2017-12/montazh-mjagkoj-krovli-kak-pravilno-podgotovit-kryshu-i-ulozhit-na-nee-pokrytie-stroitelstvo-i-remont-5.jpg[/img]

При монтаже прямоугольной битумной черепицы используют пластины разных цветов, поэтому крыша из неё чем-то напоминает брусчатку

под кирпич;

драконий зуб;

«Зубы дракона» применяют на крышах с большим уклоном

бобровый хвост.

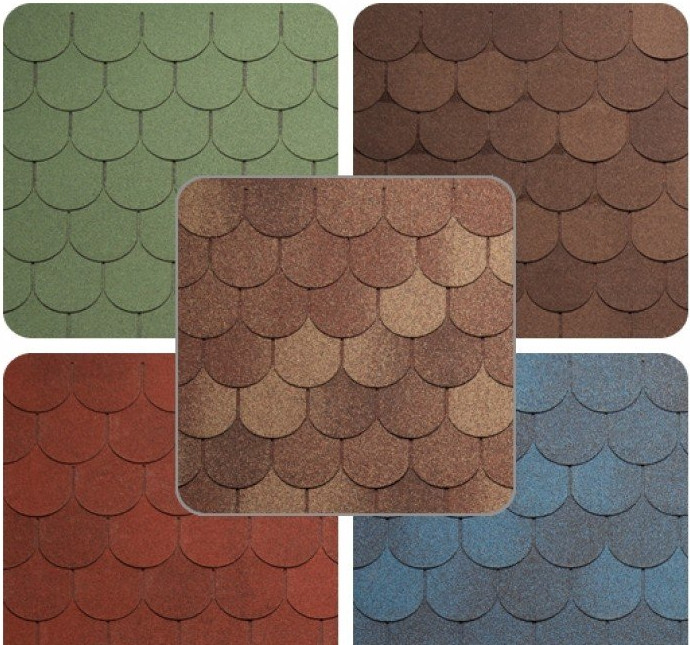

Форма гонта в виде бобрового хвоста хорошо вписывается в экстерьер вальмовой крыши

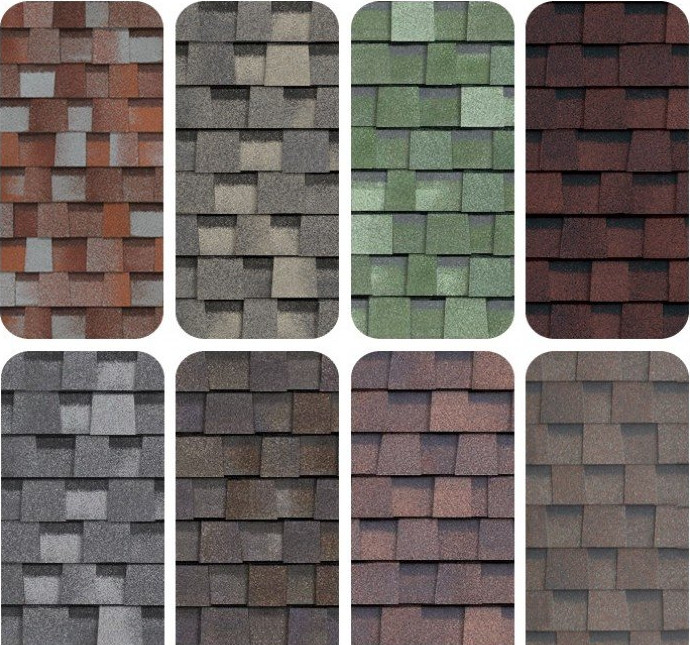

Цветовая гамма зависит от вида насыпной крошки, которая легко поддаётся любому окрашиванию. Производители предлагают широкий диапазон расцветок — от синего и золотистого до огненно-красного.

Кроме того, форма гибкой черепицы различается по количеству лепестков, которых может быть от одного до пяти. Впрочем, недорогие виды покрытий могут выпускаться и в виде неразрезанного гонта, который раскраивается перед непосредственной укладкой.

Декларируемый производителями срок службы материала составляет от 50 до 60 лет. При соблюдении правил эксплуатации и выполнении своевременного технического обслуживания период использования может быть гораздо большим. Уникальное свойство битумной черепицы заключается в том, что под действием солнечного излучения листы спекаются между собой и образуют прочный водонепроницаемый панцирь.

Подготовительные работы перед настилом битумной черепицы

Основные шаги, необходимые при использовании мягкой кровли для обустройства крыши, заключаются в следующем:

Ревизия и анализ состояния крыши. В большинстве случаев укладка производится без демонтажа старого покрытия. Проводится осмотр стропильной системы на предмет механических повреждений и гнили. Если обнаруживаются проблемные участки, их меняют или ремонтируют. Основное внимание уделяется сохранности геометрии крыши.

Подготовка основания под кровлю. Для этого собирают сплошную или решётчатую поверхность, на которую впоследствии крепят гонты. Используют обрезные калиброванные доски (толщиной от 25 мм), фанеру или древесно-стружечные плиты (толщиной не менее 10 мм). Опытные мастера рекомендуют устраивать сплошное основание. Оно обеспечивает отсутствие провисов материала и его устойчивую адгезию по всей поверхности. К деревянной обрешётке предъявляются строгие требования по влажности, уровень которой не должен превышать 18%. Настил сушат на солнце, а укладку производят в сухую погоду.

Под мягкую черепицу обычно настилают сплошную обрешётку из влагостойкой фанеры

Укладка гидроизоляции. Перед монтажом покрытия на деревянное основание расстилается гидроизоляционная плёнка. Особое внимание необходимо уделять устройству подкладочного ковра в ендовах, стыках скатов и вокруг других наружных элементов крыши — вентиляционных и дымоходных труб, молниеотводов и т. д.

Видео: подготовка крыши под мягкую кровлю

Особенности монтажа мягкой кровли

Благодаря простоте укладки мягкая кровля снискала большую популярность у тех, кто занимается строительством самостоятельно. Для качественного монтажа не требуются специальные навыки и высокий профессионализм. Аккуратность в раскрое и соблюдение технологических норм — достаточные условия для правильного монтажа этого кровельного покрытия.

Инструмент для монтажа мягкой кровли

Выполнение монтажа мягкой кровли осуществляется при помощи обычных слесарных инструментов. Для работы необходимы:

молоток для забивания гвоздей;

шуруповёрт для закручивания саморезов;

малярная кисть с длинной щетиной для нанесения битумного клея;

шпатель для распределения мастики;

строительный пистолет для нанесения клея;

кровельный нож, с помощью которого производится раскрой и подрезание рядовых черепиц;

ножницы по металлу для резки жестяных элементов (например, капельника).

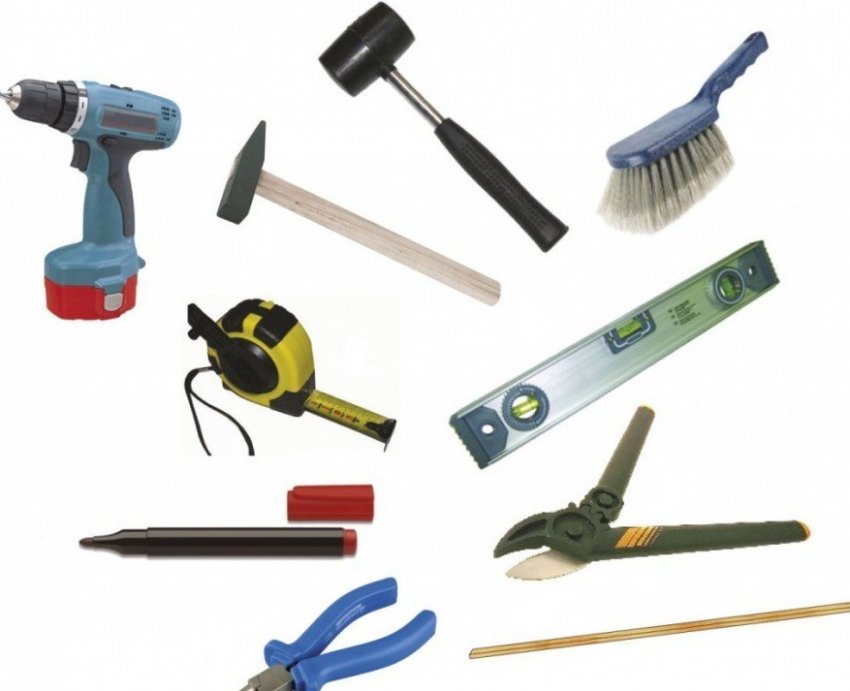

Для монтажа мягкой кровли используется стандартный набор столярных инструментов

Если настил кровли происходит в холодное время года (температура ниже +5 ^оС), необходимо использование строительного фена для разогрева клеевого состава.

Строительный фен используется для разогрева битумного слоя при пониженной температуре воздуха

Разумеется, как и при любом строительстве, мастеру нужны измерительные инструменты — рулетка, строительная нить (шнурка), карандаш или маркер.

Из расходных материалов понадобятся:

кровельные гвозди с плоской шляпкой;

шурупы с широким шагом резьбы;

битумная мастика.

Основные этапы укладки гибкой черепицы

Укладка гибкой черепицы производится в три этапа.

Удаление силиконовой защиты с внутренней стороны гонта.

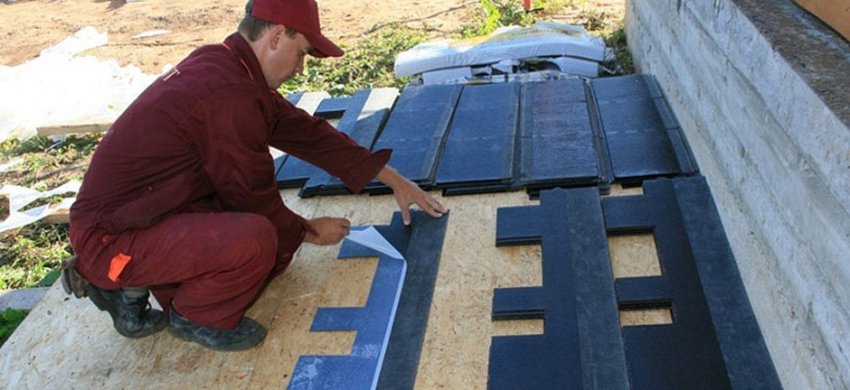

Перед укладкой с каждого гонта снимают защитную силиконовую плёнку

Установка рядовой черепицы на основание кровли.

Дополнительное крепление верхней части гвоздями. Фиксация проводится с таким расчётом, чтобы следующий ряд скрыл шляпки гвоздей.

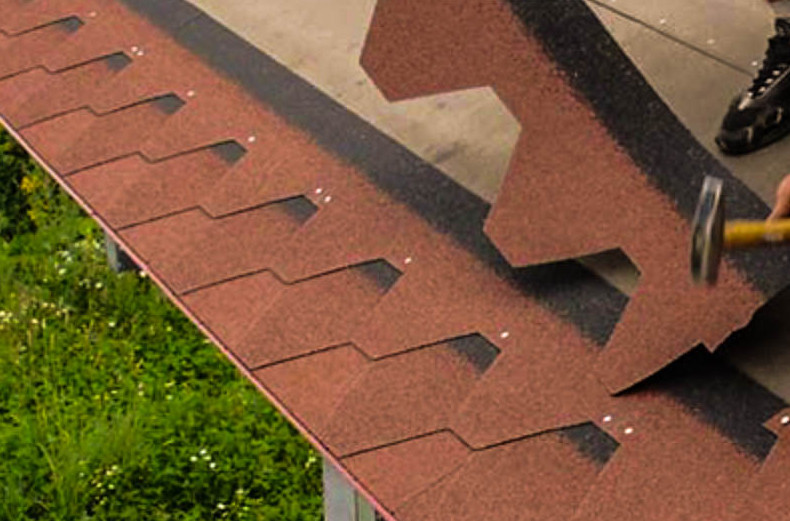

Гвозди забивают так, чтобы следующий ряд черепицы скрыл места их установки

Раскладка начинается от линии карниза и проводится параллельно его горизонтальной оси. Листы клеятся в стыки торцов. По завершении одного ряда начинают укладывать следующий, формируя заданный нахлёст по ширине. Его размер определяется конструкцией гонтов. Декорированная часть, обработанная минеральной крошкой, должна оставаться открытой, а всё, что находится выше, скрывается следующим рядом. Детали способа укладки подробно описываются в технических документах, сопровождающих черепицу. Так как разновидностей и изготовителей великое множество, общих правил, кроме приведённых выше, нет.

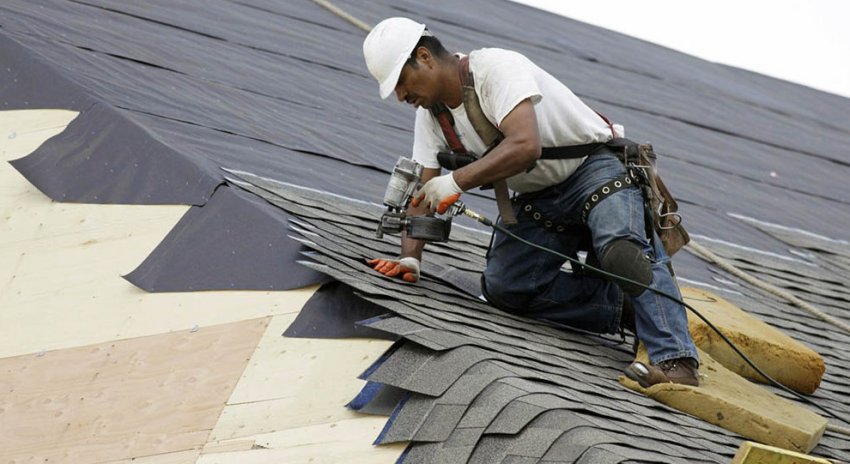

Использование автоматического гвоздезабивателя при покрытии больших площадей кровли гибкой черепицей заметно ускоряет работу

Видео: монтаж битумной черепицы RUFLEX

Отдельно заметим, что рубероид и толь формально также относятся к классу мягкой кровли, поэтому по большому счёту их можно использовать не только как гидроизоляцию, но и как самостоятельную кровлю. Однако в последние десятилетия этот способ практикуется исключительно при строительстве подсобных помещений в частном секторе. Связано это с тем, что срок службы рулонного рубероида в качестве финишного покрытия ограничен пятью-семью годами. После этого возникает необходимость его замены. Но для тех, кто намерен использовать этот материал для хозяйственных нужд, скажем, что:

на скатных крышах с уклоном более 10^o рубероид укладывается в несколько слоёв перпендикулярно карнизу с нахлёстом между полотнами в 10 см;

на более пологих кровлях он настилается параллельно карнизу с нахлёстом в 5 см. При этом полотна располагаются так, чтобы верхний элемент заходил на нижний, но ни в коем случае не наоборот;

при любом способе монтажа под рубероид собирают сплошную обрешётку и приклеивают к ней материал при помощи битумной мастики.

В зависимости от угла наклона крыши рубероид укладывают вдоль или поперёк ската

Особенности монтажа элементов примыкания на крыше из битумной черепицы

Во время покрытия крыши гидроизоляционным ковром и наклеивания черепицы необходимо правильно обработать те места, где находятся элементы крыши, выступающие из общей плоскости скатов. Прежде всего это относится к трубам — дымоходной и вентиляционной. Для создания гармоничного соединения разработаны специальные технологии.

Монтаж мягкой кровли в месте выхода дымовой трубы

При наличии дымоходной трубы на скате крыши проводятся специальные подготовительные работы. Цель заключается в том, чтобы создать условия для надёжной герметизации места установки рядовой черепицы на поверхность трубы. Для этого используют фанеру или ОСП, из которых монтируют обсадной каркас. Его конфигурация копирует форму трубы, но отстоит от кирпичной кладки на 2–3 см. Фанера служит основанием для фиксации подкладочного слоя, поверх которого наклеивается черепица или надевается металлический кожух.

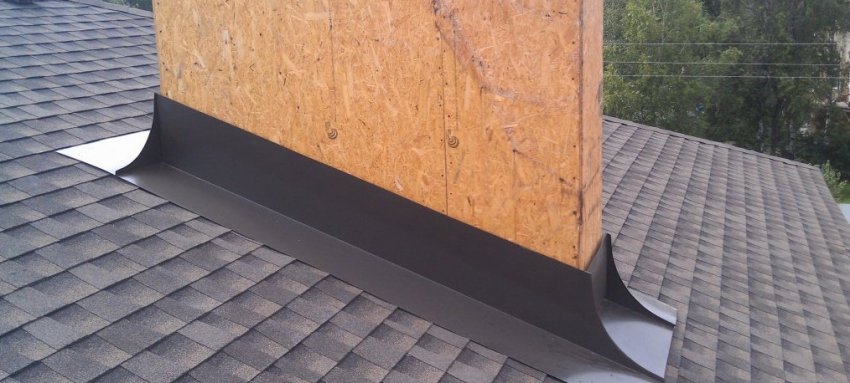

В месте примыкания мягкой кровли к дымоходу устраивается обсадной каркас из фанеры, поверх которого затем монтируется металлический фартук

Установка аэраторов на мягкой кровле

Одним из элементов вентиляции подкровельного пространства является аэратор. Прибор изготавливается из прочной пластмассы, устойчивой к перепадам температуры и влиянию ультрафиолетового излучения. По конструктивным особенностям и принципу работы различают два вида аэраторов:

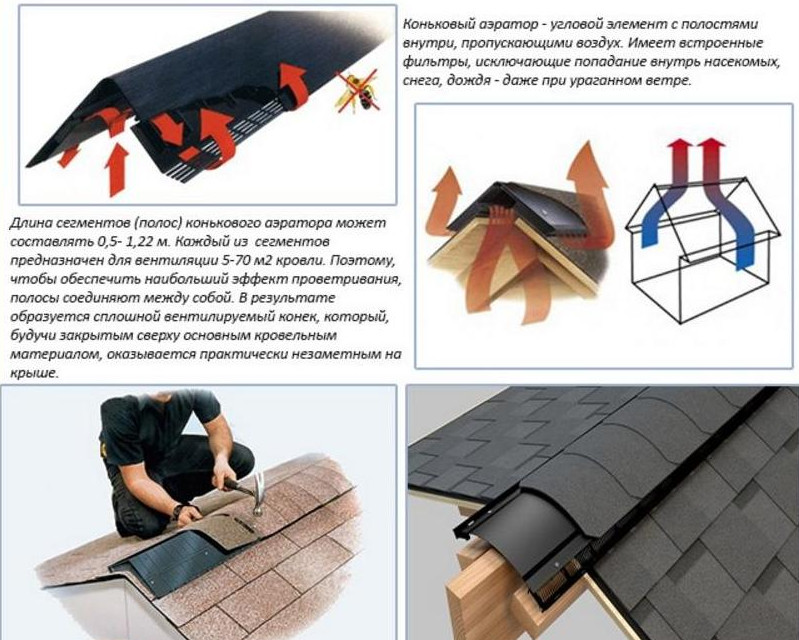

Непрерывный элемент в кровле предназначен для обеспечения вентиляции вдоль конькового пространства крыши. Воздух, поступающий от карнизов, выводится в открытое пространство в области конькового прогона.

При соединении нескольких сегментов аэратора получается сплошной вентилируемый конёк

Точечный аэратор может располагаться в любом месте крыши, где необходим активный отток влажного воздуха. Такие устройства чаще встречаются на кровлях с малым углом наклона и на плоских перекрытиях.

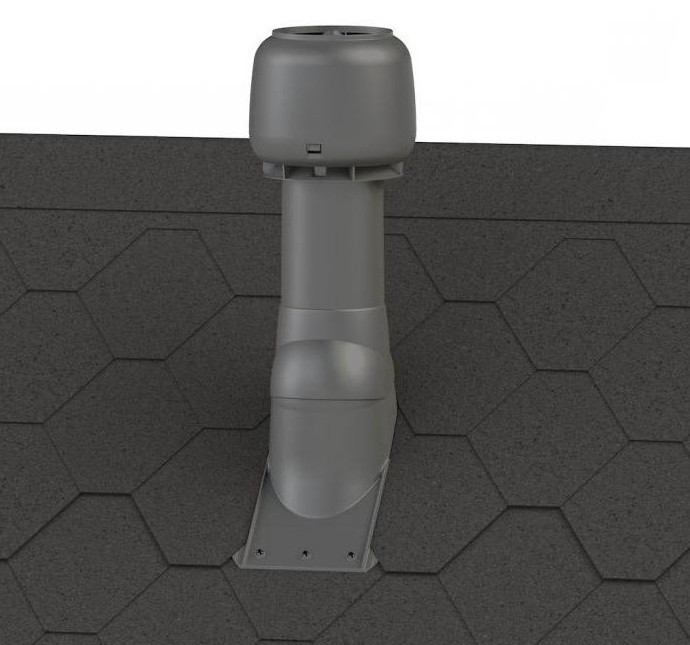

Точечные аэраторы осуществляют вывод влажного воздуха на отдельных участках кровли

В верхней части устройства предусмотрены фильтры и бороздки, препятствующие проникновению извне насекомых, пыли и атмосферных осадков. Количество аэраторов на скате или коньке определяется по размерам пространства под кровлей и производительности используемых вентиляционных каналов. В зависимости от мощности один аэратор способен обеспечить циркуляцию воздуха на площади от 10 до 90 м².

Чем выше расположен аэратор, тем большую тягу он создаёт. Длина трубы колеблется от 0,3 до 0,6 м. Принятое расстояние от конька крыши — 0,6–0,9 м. Часто в дополнение к штатному оборудованию используют дефлектор, который располагают на вершине аэратора. Такая комбинация ускоряет потоки воздуха и препятствует попаданию крупиц снега во время бурь и шквального ветра.

Видео: для чего нужны аэраторы

Установку аэраторов производят перед монтажом битумной черепицы.

В отведённом месте при помощи электрического лобзика, вырезается овальное отверстие по форме трубы аэратора. На обрешётке вокруг отверстия монтируется дополнительный слой гидрозащиты.

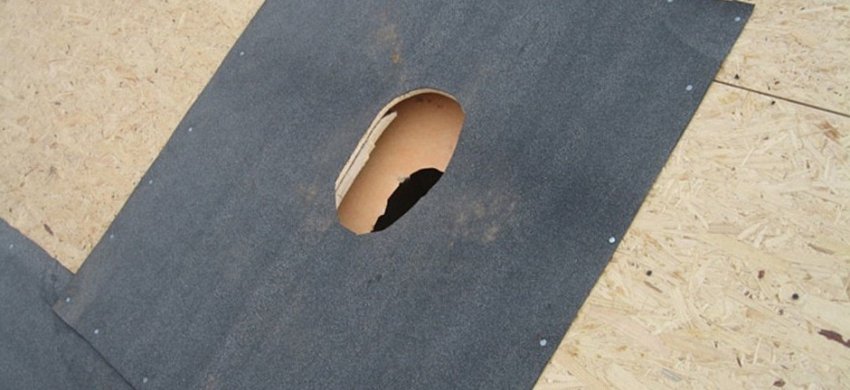

Место устройства прохода аэратора через кровлю дополнительно изолируют слоем подкладочного ковра

Далее на крышу монтируется проходной элемент, который предварительно промазывают битумной мастикой.

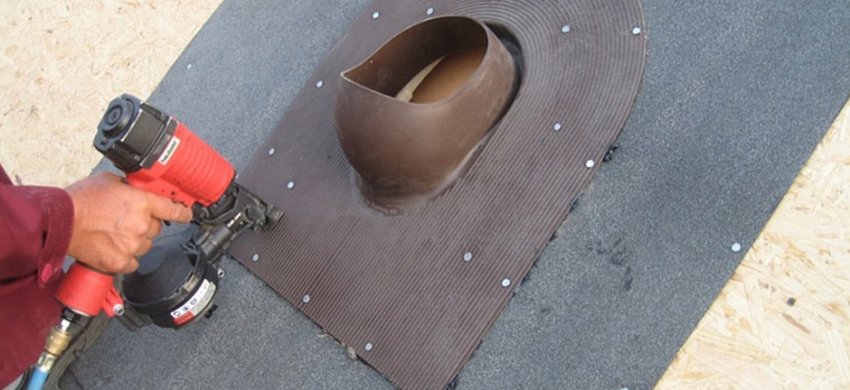

Проходной элемент аэратора устанавливают на битумную мастику и дополнительно закрепляют кровельными гвоздями

В завершение прибор полностью собирают, пропустив в проходной элемент вентиляционную трубу.

Видео: инструкция по монтажу аэратора на мягкой кровле

Установка капельника на мягкой кровле

Карнизная планка, или капельник, служит для компенсации поверхностного натяжения воды и связанного с этим явлением намокания торцевых элементов карниза. Представляет собой пластину из оцинкованной жести (реже из пластика), изогнутую под углом. Некоторые мастера пренебрегают этим элементом, считая, что достаточно установки водосточных труб. Но практика показывает обратное. Время службы деревянной конструкции крыши с применением капельника значительно продлевается.

Капельник защищает лобовую доску от намокания и способствует удалению конденсата из подкровельного пространства

Монтаж производится по окончании настила гидроизоляционного ковра. Капельник прибивается гвоздями и дополнительно фиксируется шурупами с плоской головкой. В местах соединения двух пластин (длина которых обычно составляет 2 м) срезается угол стыковки. Размер перекрытия составляет около 5 см. Местоположение нижней части капельника — приёмник водосточной системы. При общей длине фартука 35–40 см ¼ остаётся прямой, а ¾ изгибаются в виде букв U или V. Угол сгиба составляет от 100 до 130 градусов.

Форма капельника подбирается исходя из конфигурации карниза или свеса

Не рекомендуется разрезать металлические капельники при помощи болгарки или электрического лобзика. Высокая температура при резке оплавляет полимерный защитный слой, поэтому в месте реза возникают благоприятные условия для развития коррозии. Оптимальный вариант раскроя оцинкованной жести — использование ножниц по металлу.

Выпускается несколько видов карнизных планок. Это обусловлено тем, что существуют различные системы мягкой кровли, включая такие материалы, как рубероид, толь и мембраны ПВХ.

Видео: монтаж карнизных и торцевых планок

Вентилируемый конёк на крыше из битумной черепицы

Проблема вентиляции подкровельного пространства решается двумя способами. Первый — это установка готовых аэраторов, а второй — самостоятельное изготовление вентилируемого конька для мягкой кровли.

При устройстве вентилируемого конька в местах контакта коньковой планки и кровельного покрытия необходимо проложить специальный уплотнитель, пропускающий воздух и задерживающий снег, грязь и посторонние предметы

Вентилируемый конёк выполняет следующие функции:

обеспечение необходимой циркуляции воздуха под крышей;

отвод парообразной влаги;

предотвращение конденсации воды.

При грамотно организованной вентиляции сводятся к минимуму негативные явления, связанные с сезонными изменениями климата:

наросты льда на свесах крыши и карнизах в зимний период;

скопление раскалённых масс воздуха в чердачном помещении летом.

При изготовлении и установке вентилируемого конька порядок действий следующий.

Предварительно с края конька делается отступ на 150–200 мм, а по всей длине конькового прогона в основании черепицы вырезается щель шириной 25–50 мм.

На 10–15 см в обе стороны от оси конька срезается поверхностный слой мягкой кровли и устраивается зазор сквозь весь кровельный пирог.

На всю длину кровли растягивается оцинкованная металлическая решётка (с ячейкой до 2 см). Полосу прибивают гвоздями или фиксируют саморезами.

Вдоль скатов крепится контробрешётка из брусков сечением 45х45 мм в положении, перпендикулярном прорезанному отверстию.

К брусу крепится плита ОСП или влагостойкой фанеры, которая послужит основанием для фиксации битумной черепицы.

Нижняя часть вентилируемого конька задраивается мелкой пластиковой сеткой (типа москитной). Это нужно для защиты от пыли, мелкого мусора и насекомых.

По основанию прокладывается подкладочный материал, а затем рядная черепица.

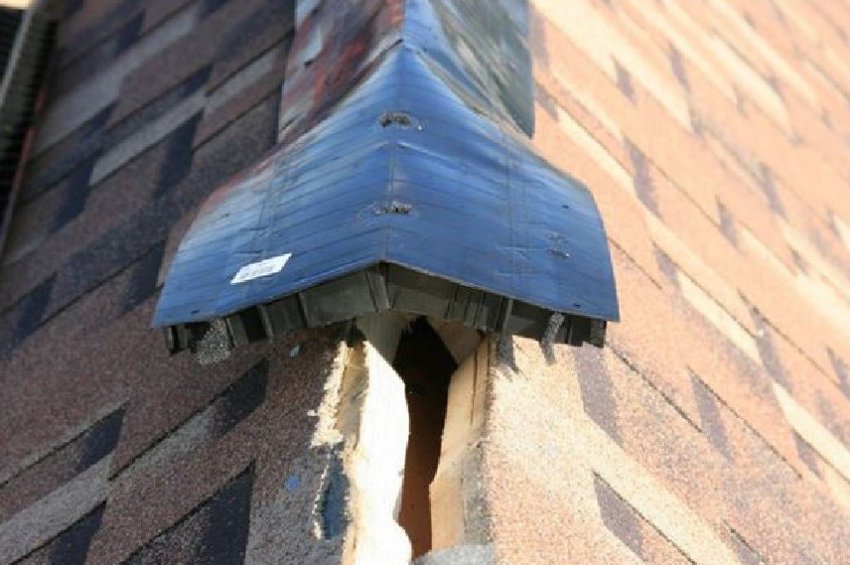

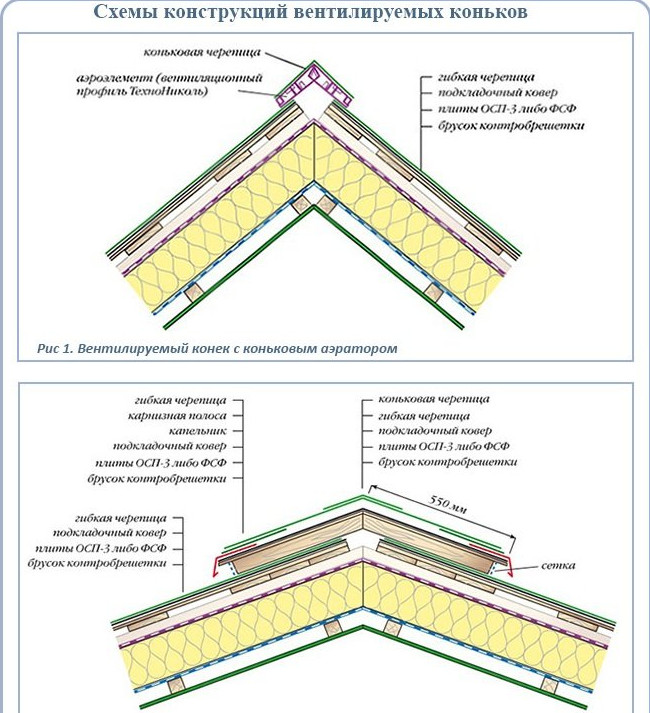

Вентилируемый конёк обеспечивает необходимую циркуляцию воздуха в подкровельном пространстве за счёт зазора в области стыков и уплотнительного элемента, пропускающего воздух на торцах конькового элемента

Таким образом, вентилируемый конёк представляет собой дополнительную маленькую «крышу» над местом стыка кровельных скатов.

Видео: как монтировать кровельную вентиляцию

Монтаж молниезащиты на крыше с мягкой кровлей

Каждому дому, а в особенности деревянному, нужна молниезащита. Для разных видов кровли разработаны всевозможные типы защиты от молнии. Мягкая кровля не исключение, для битумного покрытия или используют сетку из металлических проводов (расположенных через 6 или 12 метров), проходящую по коньку, или монтируют мачты с натянутым тросом.

Строго говоря, молниезащита состоит из трёх частей:

молниеприёмника, расположенного на кровле;

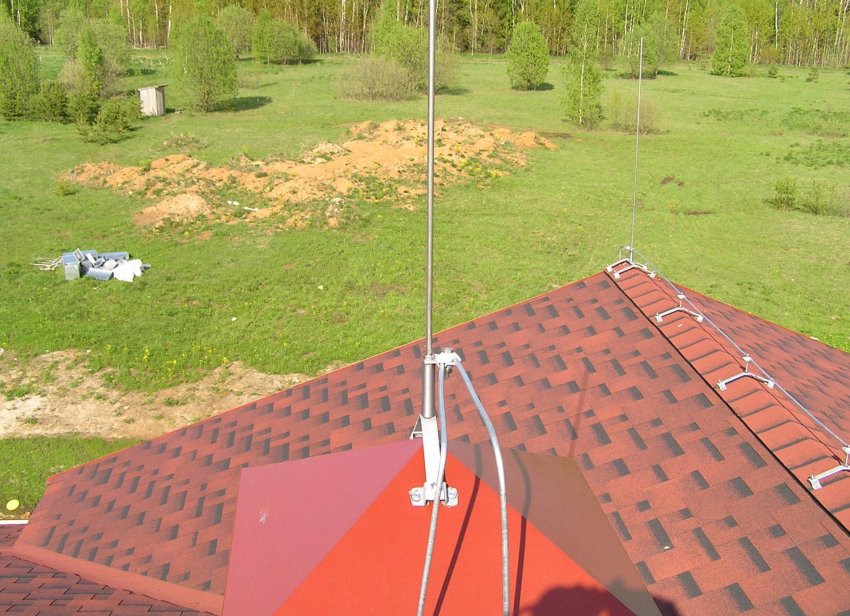

Молниеприёмник представляет собой вертикальный металлический штырь с установленными тоководами в его основании

контура заземления, проложенного в глубине земли;

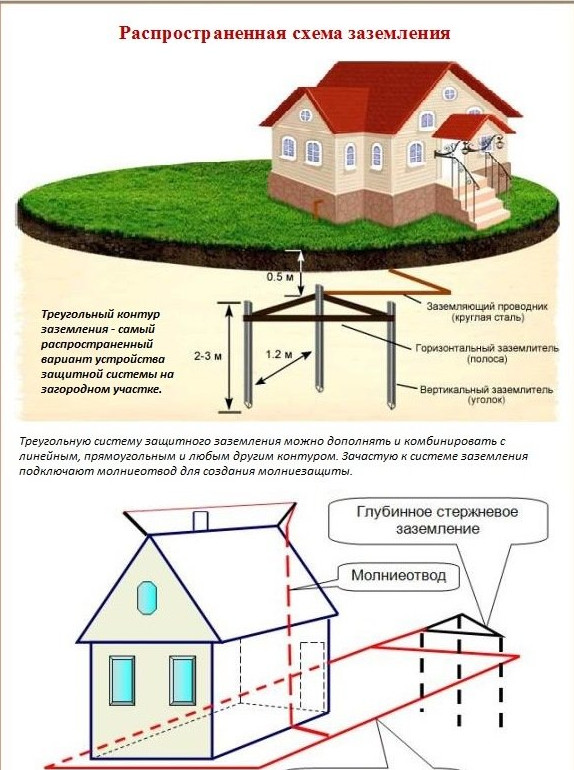

Контур заземления обычно представляет собой систему из трёх заглублённых металлических стержней, соединённых друг с другом металлическими уголками

токоотвода, соединяющего систему воедино.

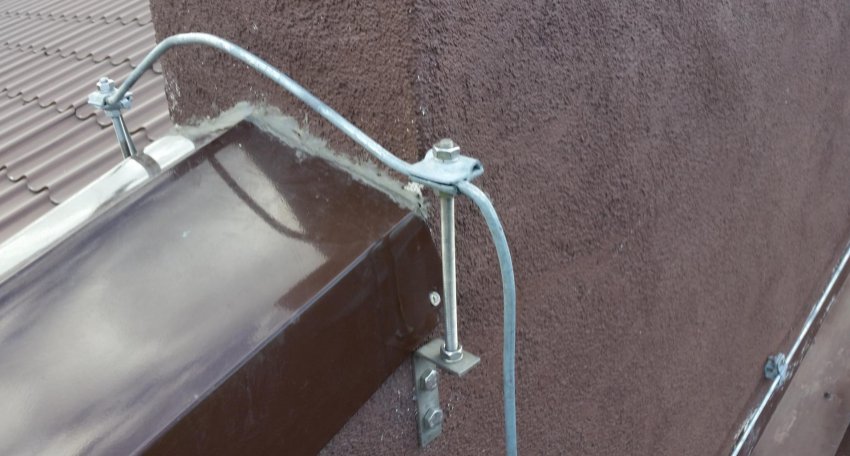

При прокладке токоотвода не допускается перегибание шины более, чем на 90 градусов

В свою очередь, молниеприёмники делятся на пассивные (штыревые, тросовые и сетчатые) и активные (с выносной мачтой, снабжённой генератором ионов). Количество и плотность расположения молниеотводных антенн зависит от габаритов и площади крыши.

Монтаж молниеотводов лучше доверить профессионалам, имеющим лицензию на установку таких систем. Расчёт высоты приёмников, площади сечения токоотвода и глубины заземления производится в зависимости от конкретной ситуации. Во внимание берутся состав почвы и среднегодовое значение влажности воздуха.

После установки система в обязательном порядке проходит тестирование. Для этого используют мегаомметр. Частному лицу приобретать такой прибор для одноразового замера нет смысла. Измеряют электрическое сопротивление заземления, а также сопротивление растекания, для чего на расстоянии 12–15 метров от дома опускают в землю электроды. При этом расстояние между точками замера должно быть не менее 1,5 м. Если показания прибора не превышают 4 Ом, система смонтирована правильно. Составляется протокол измерений с подписью ответственного лица.

При помощи мегаомметра производятся измерения удельного сопротивления участка заземления, а также сопротивления растекания электрического заряда

При наличии акта о проведённых испытаниях молниезащиты страховые компании значительно выше оценивают строение и понижают коэффициент возможных рисков. К контуру заземления также подключаются кабели из домашней электросети. Это снижает возможность возникновения пожара.

Видео: монтаж молниезащиты на крыше дома

С учётом перечисленных выше особенностей монтаж мягкой кровли не представляет большой сложности. Трудозатраты и количество рабочих рук — минимальные. Однако не стоит забывать о мерах личной безопасности при проведении сборки кровельного покрытия. Выполнять высотные работы без страховочной амуниции и напарника крайне опасно. Нужна специальная обувь с нескользящей подошвой. Монтаж рекомендуется производить в летний сезон при ясной погоде.
