Фальцевая кровля: её особенности и характеристики

Фальцевая крыша не только надёжно защищает здание от негативного воздействия атмосферных осадков и других внешних факторов, но и обеспечивает ему солидный и привлекательный внешний вид. Соединение кровельных листов получается прочным и обеспечивает герметичное покрытие на протяжении многих десятков лет.

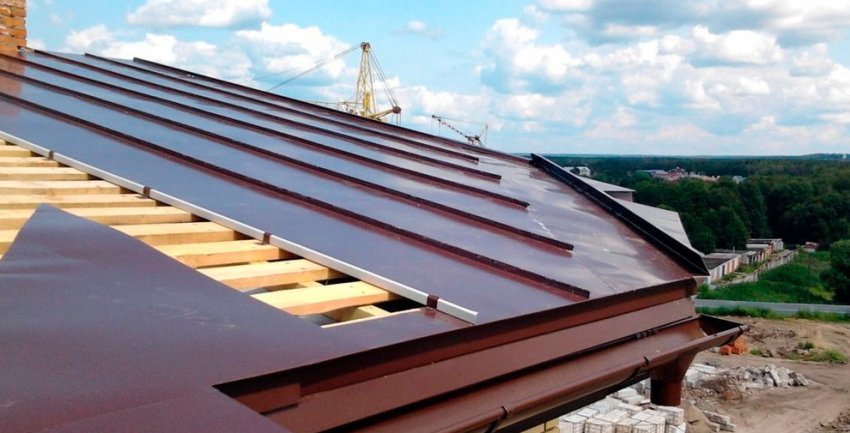

Фальцевая кровля является надёжным и герметичным покрытием и придаёт всему зданию презентабельный внешний вид

Немного истории

Сначала фальцевую кровлю изготавливали только из медных листов. Это объясняется их устойчивостью к коррозии, а также мягкостью, что позволяло легко работать с таким материалом. Единственным недостатком такой кровли была её высокая стоимость.

С развитием технологий обработки металлов листы начали изготавливать из простой и оцинкованной стали, что сделало их доступными для простых людей. Сейчас медная кровля также используется, но редко — из-за дороговизны материала. В наше время популярна фальцевая кровля с самозащёлкивающимися замками, которые позволяют выполнять её монтаж самостоятельно, без применения специального инструмента и оборудования.

Сначала металлические полосы защищали от коррозии только краской, но этого хватало на несколько лет и кровлю приходилось снова красить. Со временем появилось оцинкованное железо, срок его службы увеличился, но возросла и стоимость материала. На сегодняшний день эффективной и надёжной антикоррозийной защитой для стали является полимерное покрытие. Оно не только надёжно защищает металлическую основу, но и позволяет делать кровлю разного цвета. Стоимость материала с полимерным покрытием ниже, чем оцинкованных листов.

Характеристики фальцевой кровли

В Европе фальцевая кровля давно завоевала заслуженную популярность, а у нас она только начинает приобретать известность. Перед тем как приступить к описанию технических характеристик фальцевой крыши, сначала надо разобраться с используемой специалистами терминологией:

фальц — специальное замковое соединение, обеспечивающее высокую герметичность. Оно является ремонтопригодным;

картины — это элементы в виде листов или полос металла, которые соединяются между собой при помощи замков;

кляммер — крепёжный элемент, при помощи которого картины фиксируются к обрешётке крыши. Он может быть подвижным (для листов длиной более 6–10 м), позволяющим компенсировать расширение металла и неподвижным (для листов длиной менее 6 м).

Шов или фальц может быть стоячим или лежачим, двойным или одинарным. Для оформления поперечного соединения используется стоячий фальц, а для продольного соединения — лежачий шов. Шов может быть самозащёлкивающимся, если же его надо закатывать, то для фиксации и герметизации используют специальные устройства или инструменты. Наибольшую защиту от влаги и максимальную герметизацию шва обеспечивает двойная конструкция.

Продольное соединение оформляется при помощи стоячего фальца, а поперечное — при помощи лежачего

Основные преимущества фальцевой кровли:

отсутствие отверстий в металле, обеспечивающее большую надёжность и долговечность;

высокая влагоустойчивость шва;

небольшая масса, что избавляет от необходимости создавать усиленную стропильную конструкцию;

универсальность — материал подходит для покрытия крыши любой конфигурации как плоской, так и сложной формы;

широкий выбор расцветки материалов, позволяющий подобрать такое покрытие под любой дизайн дома;

негорючесть;

ремонтопригодность и простота ухода.

Есть у этой технологии и свои недостатки:

если вы не приобрели листы с самозащёлкивающимися элементами, монтаж смогут выполнить только квалифицированные кровельщики, имеющие специальные инструменты;

так как поверхность металлическая, то её надо правильно и качественно утеплить;

надо обеспечивать хорошую звукоизоляцию, так как во время дождя в доме будет слышен шум;

так как металл накапливает статический заряд, для защиты от молнии надо устанавливать громоотводы и заземление;

так как крыша гладкая и скользкая, с неё легко скатывается накопившийся снег, поэтому надо обязательно устанавливать снегозадержатели.

Перед покупкой удостоверьтесь, что технические характеристики материала удовлетворяют вашим требованиям, так как только грамотный выбор и качественный монтаж кровельного материала обеспечит его надёжную и долговечную службу.

Видео: преимущества фальцевой кровли

Материал для фальцевой кровли с описанием и характеристикой

Для создания фальцевой кровли используется как рулонный, так и листовой металл. Обычно его толщина составляет 0,5–0,7 мм, что позволяет сделать герметичный замок и обеспечивает необходимую прочность и жёсткость.

Чаще всего для изготовления фальцевой крыши используются такие металлы:

Сталь. Она может быть оцинкованной или не оцинкованной, нуждаться в дополнительном окрашивании или покрываться полимерным материалом. Срок службы кровли будет зависеть от толщины антикоррозийного покрытия. Чаще всего металл покрывают полимерами, но их недостаток заключается в том, что под действием солнечного излучения металл быстро теряет свой первоначальный цвет.

Фальцевую кровлю чаще всего делают из тонкого стального листа

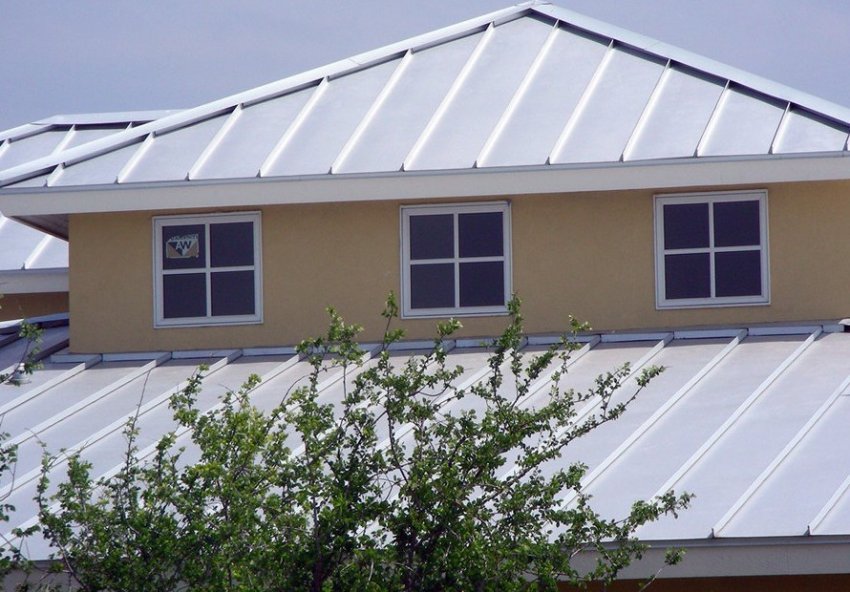

Алюминий. Этот металл имеет высокую антикоррозионную устойчивость и небольшой вес. Крепятся такие листы только на плавающие кляммеры, так как алюминий имеет высокий коэффициент расширения. Обычно толщина листа составляет 0,7 мм.

Алюминиевые листы имеют высокую антикоррозионную устойчивость и значительный коэффициент теплового расширения, поэтому они устанавливаются только на кляммеры

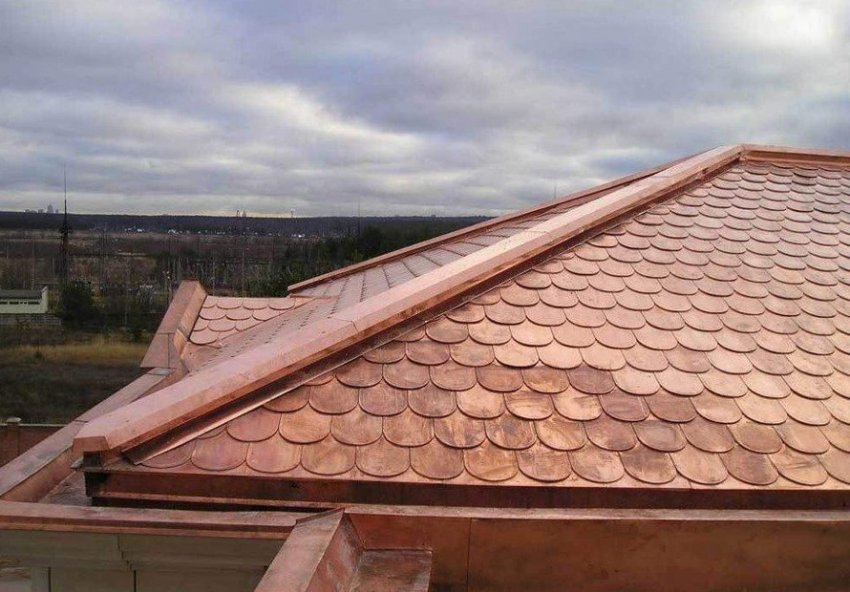

Медь. Этот металл легче, красивее и мягче стали, поэтому покрывать им рельефные поверхности проще. Сначала листы сияют на солнце, но со временем медь окисляется и темнеет, а потом покрывается благородным зеленоватым налётом — патиной. На полированном металле очень заметны царапины, поэтому во время его монтажа надо быть очень аккуратным. Основной недостаток меди — высокая стоимость, но он полностью компенсируется большим сроком службы.

Со временем медные листы окисляются, от чего сначала темнеют, а потом покрываются патиной

Цинк-титан. Это сравнительно новый материал, который состоит из цинка, титана, алюминия и меди. Со временем он не утрачивает своего первоначального внешнего вида. При необходимости его можно легко отремонтировать, например, запаять оловом. Главным недостатком цинк-титановой кровли является её высокая стоимость. К тому же она очень капризна во время монтажа, поэтому устанавливать такую кровлю должны только специалисты. Цинк-титановые картины укладываются на сплошную обрешётку, при этом они не должны контактировать с медью, сталью и деревянными элементами из дуба и лиственницы. Для этой кровли не укладывают гидроизоляцию, а монтировать её можно только при температуре воздуха больше 7 ^oC.

Цинк-титан является современным материалом, сохраняющим свои защитные свойства в течение всего срока службы

Инструмент для фальцевой кровли

Для проведения монтажа фальцевой кровли надо иметь специальные инструменты и оборудование, без которых выполнить указанные работы не получится. При использовании самозащёлкивающихся фальцев можно обойтись без дополнительных инструментов, так как для фиксации шва его достаточно хорошо прижать.

Ручной кровельный инструмент

У любого профессионала в арсенале есть до 40 инструментов, которые ему необходимы для качественного выполнения работы. Ручной кровельный инструмент применяется для закатки горизонтальных фальцев, примыканий кровли к мансардным окнам, дымоходу, коньку и т. д. Для монтажа фальцевой крыши понадобятся такие инструменты:

киянка — прямоугольная и клиновидная;

ножницы по металлу для прямого и кривого реза;

кровельная оправка;

фальцевый молоток;

прямые и изогнутые плоскогубцы;

клещи;

фальцевый шалязен.

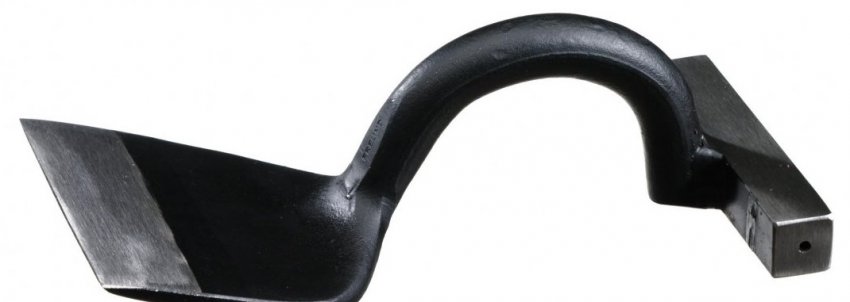

Фальцевый шалязен используется для изготовления стоячего фальца

Кроме этого, понадобится специальный ручной инструмент, который называется рамками или хапами. Он используется для создания двойного стоячего фальца в два приёма. Одним из самых популярных производителей такого инструмента является компания STUBAI-Tooling Industries (Австрия).

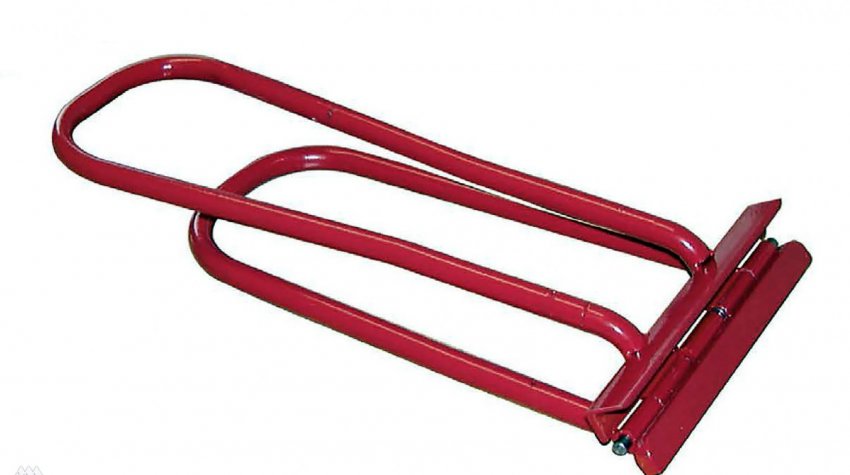

Этот специализированный кровельный инструмент называется «рамки» и используется для создания двойного стоячего фальца

Полуавтоматические закаточные машинки

При помощи полуавтоматического инструмента монтаж проводить легче и быстрее. Он позволяет создавать двойной стоячий шов. С применением такого инструмента работы выполняются быстро, качество шва получается равномерным, а в зависимости от настроек можно работать с металлом разной толщины. Закаточные машинки наиболее эффективны при укладке рулонного материала на длинных скатах, к тому же они не повреждают полимерное покрытие.

Полуавтоматические закаточные машинки позволяют быстро уплотнять швы на длинных скатах

Электрические фальцезакаточные машинки

При использовании электрических закаточных машинок ровный шов получается за один проход, при этом требуется минимальное участие человека. При помощи электрического оборудования можно легко работать с жёстким кровельным материалом.

Наиболее известными производителями электрических фальцезакаточных машинок являются такие компании, как Wuko (Австрия), Dimos (Франция), Ytor (Швеция), Draco (Германия), CA GROUP Limited (Великобритания), «Мобипроф» (Россия).

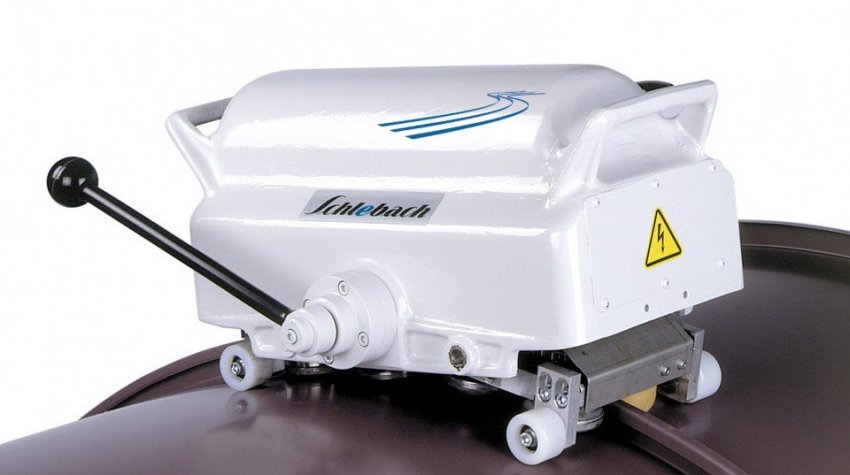

Электрические фальцезакаточные машинки требуют минимального участия человека и позволяют выполнять работу быстро и качественно

Переносные профилировочные станки

Профилировочные станки позволяют делать фальцевую крышу из рулонной стали без горизонтальных швов. Станок и полоса доставляются на строительную площадку, где сразу прокатываются картины необходимой длины с вертикальным двойным фальцем.

Все соединительные детали, используемые во время монтажа фальцевой кровли должны быть изготовлены из того же материала, что и основное покрытие.

Есть станки для создания самозащёлкивающихся швов, в этом случае не надо никаких дополнительных инструментов. Достаточно уложить и зафиксировать листы, после чего надавить на фальц, и он защёлкнется.

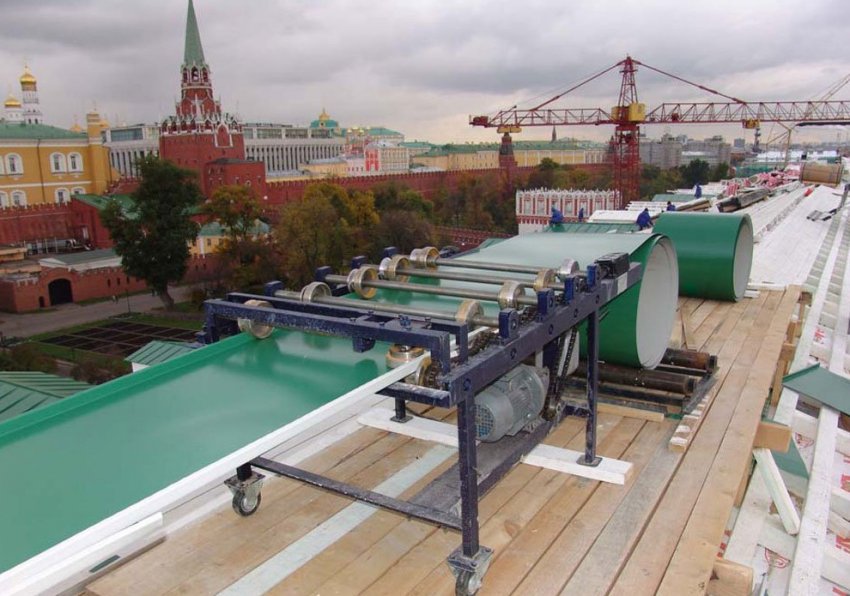

Переносные профилировочные станки позволяют на месте создавать фальцевое покрытие нужной длины

Видео: инструмент, используемый для создания фальцевой кровли

Устройство фальцевой кровли

Фальцевая крыша является очень прочной и обеспечивает максимальную герметичность кровли. Для создания фальцевой кровли используются металлические листы (картины), у которых специально подготовлены боковые стороны. Если говорить о видах фальцевых панелей, то они могут быть:

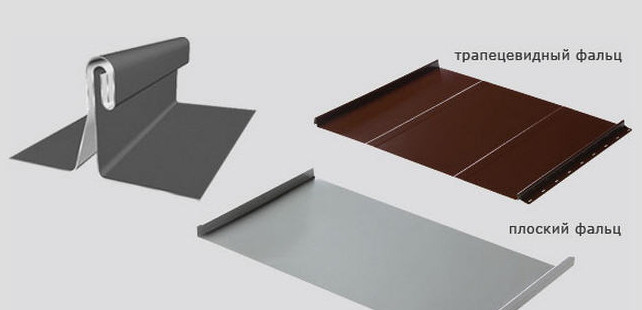

трапециевидными или параллельными;

Трапециевидный фальц имеет дополнительные рёбра высотой 4–5 мм, которые увеличивают жёсткость листа

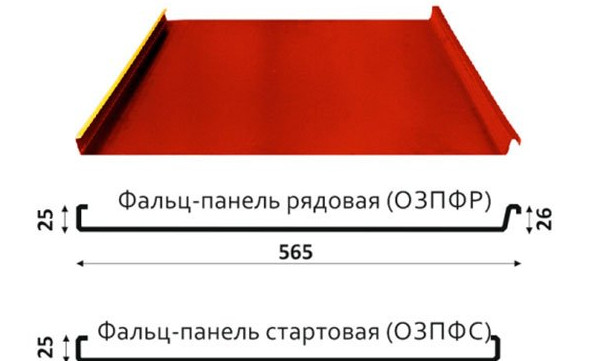

стартовыми или рядовыми. У стартовой панели обе кромки имеют внутренний загиб, у рядовой — правая выгнута в обратную сторону и накладывается на лежащую рядом панель для соединения в замок;

Стартовая панель устанавливается первой от края крыши, а рядовые используют для дальнейшего монтажа

с самозащёлкивающимся замком;

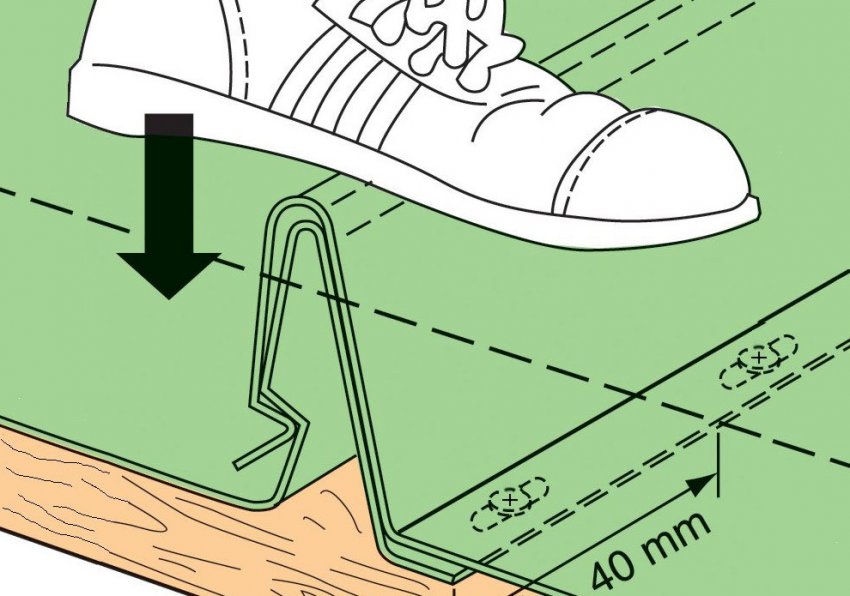

Для фиксации самозащёлкивающегося замка достаточно надавить на него ногой

с ребрением или без него.

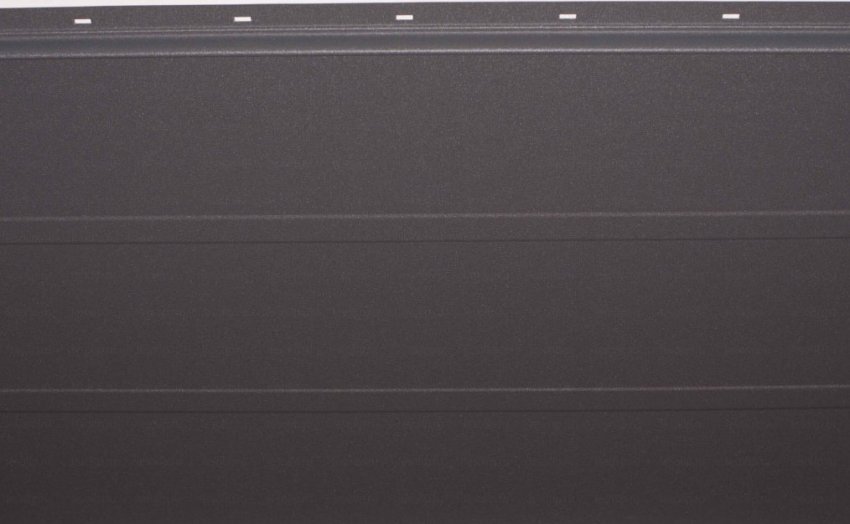

Наличие ребрения на самозащёлкивающейся панели увеличивает её жёсткость

При монтаже фальцевой кровли используются следующие доборные элементы:

коньковая планка;

ендова;

карнизная планка;

торцевая планка;

планка примыкания.

При составлении сметы не забудьте включить в неё стоимость всех доборных элементов, кляммеров и других крепёжных деталей. Для того чтобы крыша полноценно функционировала и выполняла своё назначение, на неё надо установить:

элементы водосточной системы. Они нужны для организации эффективного отвода воды с кровельного покрытия;

вентиляционные выходы. Они помогут обеспечить нормальную вентиляцию, чтобы образующийся конденсат не повреждал металлические и деревянные элементы крыши;

элементы защиты — снегозадержатели и молниеотводы, которые защищают покрытие от повреждения, а людей, проживающих в доме и находящихся рядом с ним, от травм и поражения электрическими разрядами.

Устройство фальцевой крыши подразумевает монтаж всех необходимых доборных элементов, пренебрегать этим нельзя.

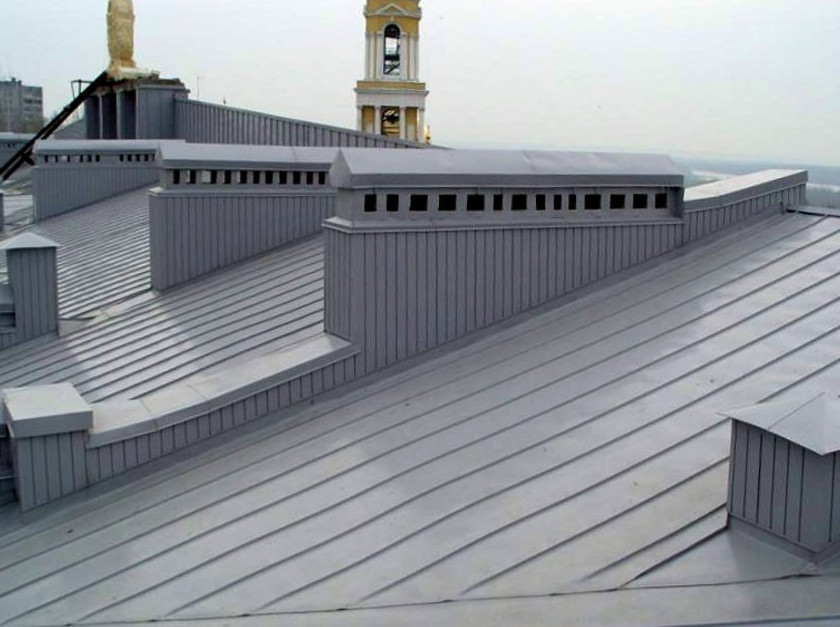

Устройство фальцевой кровли подразумевает наличие снегозадержателей, водосточных желобов и других дополнительных элементов

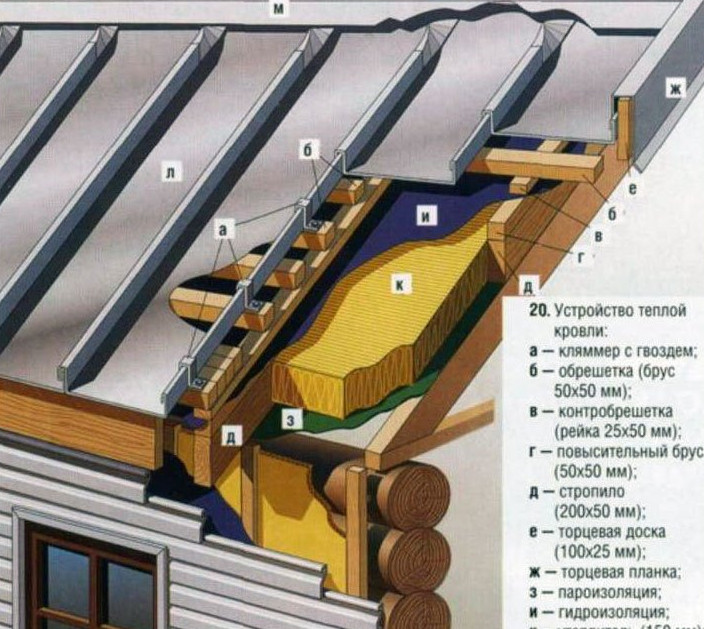

Устройство качественной, хорошо утеплённой и шумоизолированной фальцевой крыши подразумевает наличие таких элементов:

стропильная система;

обрешётка, к которой крепится кровельный материал;

фальцевые листы;

кляммеры для фиксации кровельного материала;

контробрешётка;

гидроизоляционный слой между утеплителем и кровельным материалом;

утеплитель;

пароизоляция между внутренней отделкой и утеплителем;

торцевая планка на торцах кровли;

коньковая планка в месте соединения двух скатов.

Для того чтобы фальцевая кровля работала максимально эффективно, она должна быть качественно утеплена и шумоизолирована

Особенности монтажа фальцевой кровли

Проведение монтажа фальцевой кровли предусматривает аккуратное выполнение всех этапов. Листы можно переносить только в вертикальном положении, а на крышу их подают по доскам, чтобы не допустить перегибов. Обрешётка должна быть ровной, допустимый угол наклона ската — более 7 градусов.

Работы выполняются в следующей последовательности:

Монтаж обрешётки. При углах наклона до 14^oпроизводители рекомендуют укладывать фальцевую кровлю на сплошную обрешётку. На более крутых скатах может применяться разреженное основание с шагом не более 40 см.

На небольших уклонах под фальцевую кровлю обязательно устраивать сплошную обрешётку, при углах, больших 14 градусов, можно сделать и разреженную, но с шагом не более 40 см

Крепление карнизной планки. Перед укладкой листов фиксируют карнизные планки. Они прибиваются на 35 мм выше обрешётки, а крепятся при помощи оцинкованных гвоздей.

Укладка первого листа. При монтаже первого листа надо быть особенно внимательным. Лист должен выступать на 10 см над карнизом. Проводится выравнивание листа как в вертикальном, так и в горизонтальном положении, чтобы угол между ним и карнизом составлял 90^o. В качестве первого листа используется стартовая панель.

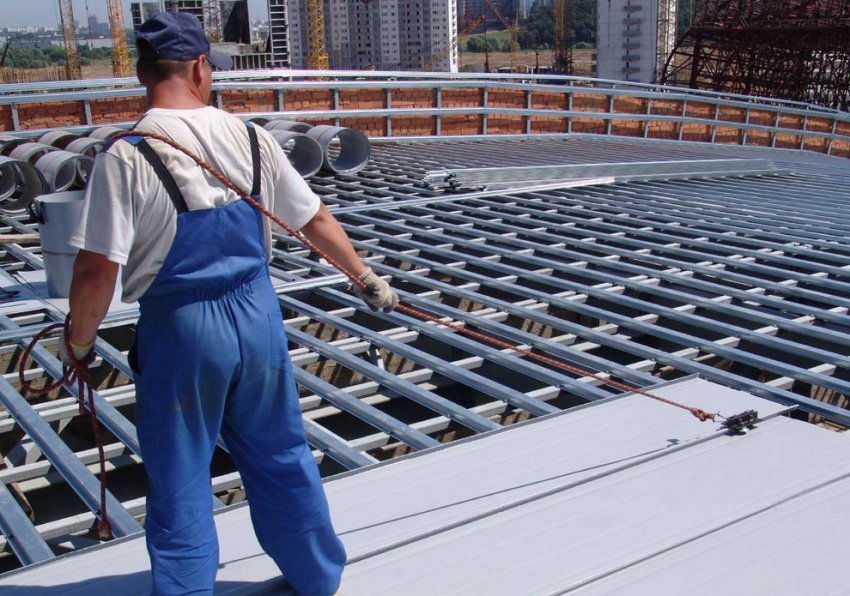

Фиксация первого листа. Если в листе есть отверстия, то он крепится к обрешётке при помощи саморезов, если нет, то крепление выполняется при помощи кляммеров. Шаг между креплениями не должен превышать 50 см.

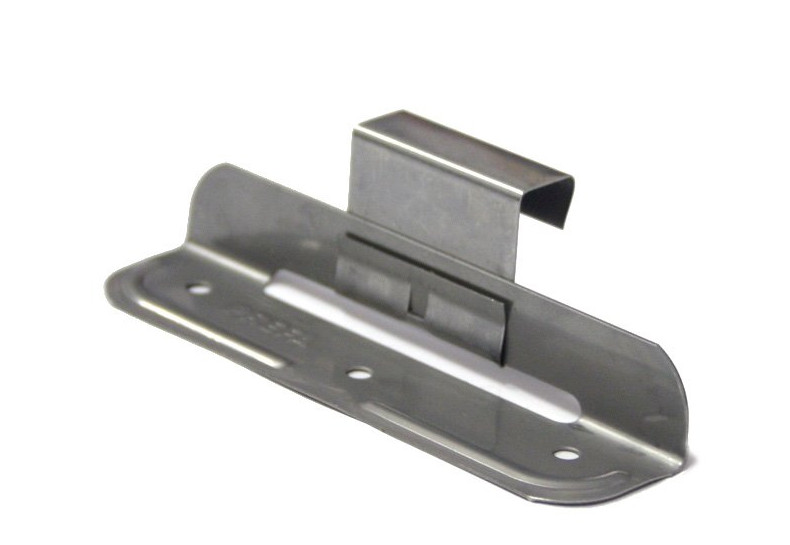

Кляммер крепится к обрешетке в трёх точках и надёжно прижимает картину за её боковую кромку, из-за чего отпадает необходимость делать отверстия в самом покрытии

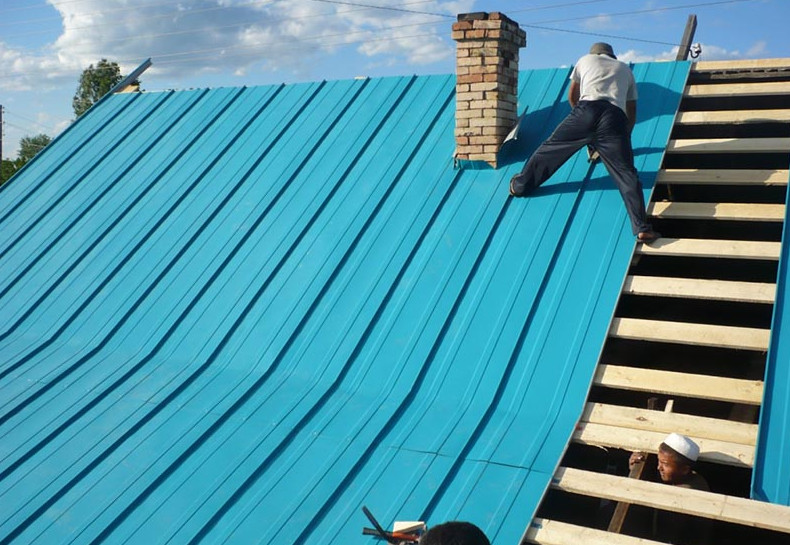

Монтаж второго листа. Его кромки совмещают с кромками первой картины, а противоположный край фиксируют к обрешётке.

Один край картины совмещают с предыдущим листом, а второй фиксируют к обрешётке кляммерами

Фиксация фальца. При помощи специальных инструментов проводится создание одинарного или двойного фальца.

Устройство примыкания к карнизной планке. Края листов, которые выступают за карниз, загибают и прячут под доборную планку. Если они получились очень большие, то лист отрезают.

Монтаж доборных элементов. Для укрытия конька, ендовы и мест примыканий можно приобрести готовые элементы или сделать их самостоятельно. Соединяются они также при помощи фальца.

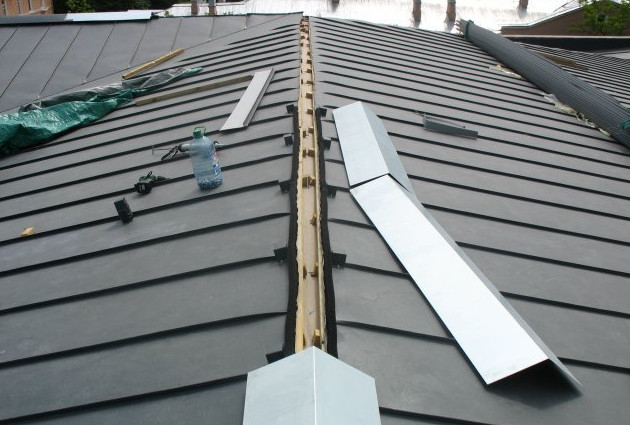

Работы по монтажу фальцевой кровли завершаются установкой конькового доборного элемента

Для загиба фальцев лучше пользоваться полуавтоматическими или автоматическими устройствами, так как ручным инструментом качественно выполнить соединение сможет только мастер. Нахлёст листов должен быть порядка 20 см, а их смещение относительно предыдущего ряда — на половину ширины картины.

Видео: фальцевая кровля — обзор монтажа

Ошибки при монтаже фальцевой кровли

При самостоятельном монтаже фальцевой кровли можно допустить некоторые ошибки, которые приведут к нарушению герметичности покрытия, отчего срок его службы значительно снизится:

Нарушение технологии крепления картин. При монтаже фальцевой кровли особое внимание надо уделять качеству соединения картин. Надёжная герметизация фальца будет достигнута только в том случае, когда он правильно защёлкнут. Если замок самозащёлкивающийся, то его просто нужно плотно закрыть, в противном случае при закатке шва надо правильно использовать ручные инструменты или закаточные машинки.

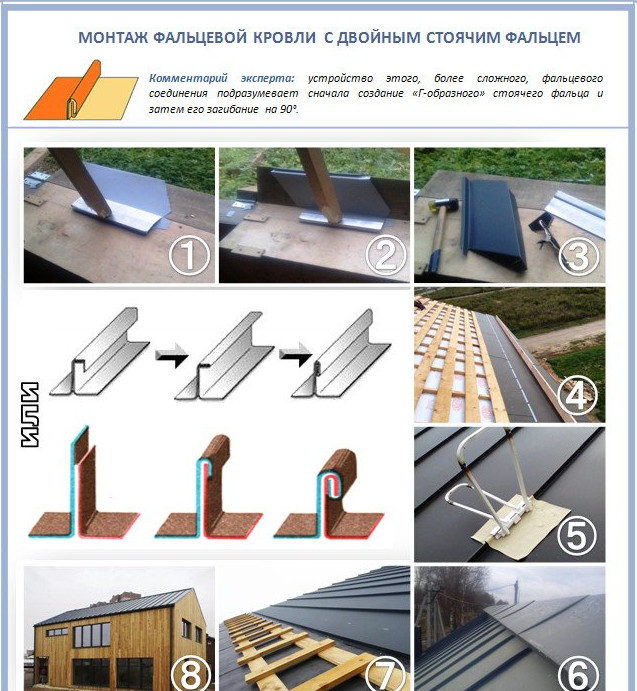

Двойной стоячий фальц является самым надёжным видом соединения картин, но для его применения необходимо уметь пользоваться специализированным инструментом

Неправильная укладка картин. Листы надо укладывать только вдоль ската, обычно их заказывают во всю длину или изготавливают непосредственно на строительной площадке. Если картины короткие, то для их соединения используют горизонтальный фальц.

Неправильно выполнена обрешётка. Обрешётка должна быть максимально ровной, в противном случае металл будет «гулять», постепенно разрушая фальцевый шов. Не надо делать слишком массивную обрешётку, так как вес фальцевой кровли небольшой.

Допущенные во время монтажа фальцевой кровли ошибки приводят к появлению протечек, нарушению шумоизоляции крыши и её промерзанию.

Особенности эксплуатации фальцевой кровли

Во время эксплуатации фальцевой кровли надо проводить периодические её осмотры, лучше это делать во время или сразу после дождя, так проще выявить протечки. Если появились проблемные места, их отмечают и проводят ремонт.

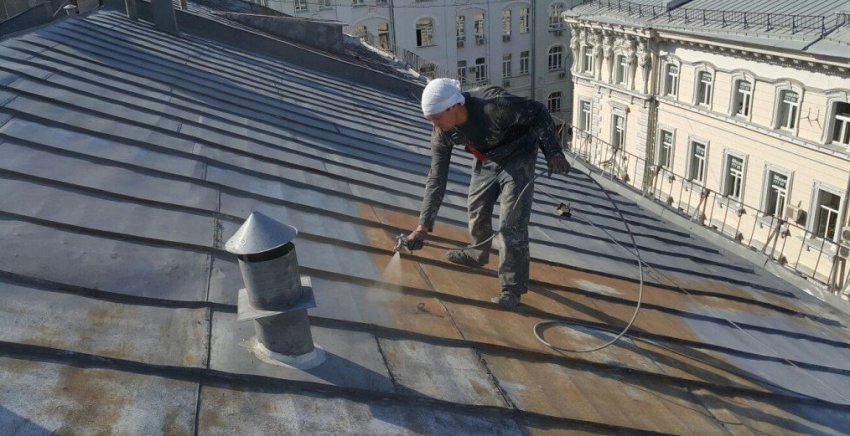

Если у вас оцинкованная кровля, то специалисты рекомендуют окрашивать её раз в 10 лет. Учтите, что с внутренней стороны такая кровля ржавеет быстрее, поэтому может понадобиться покрасить её раньше. Если кровля не оцинкованная, то её придётся красить с периодичностью раз в 3–4 года.

Если используется неоцинкованная сталь, то красить кровлю придется раз в 3–4 года

Срок службы фальцевой кровли

Для изготовления фальцевой кровли могут использоваться разные материалы, поэтому и срок службы покрытия будет отличаться:

стальные листы — 15–40 лет в зависимости от типа покрытия. Для продления срока службы используют такие полимерные материалы, как пурал, пурекс, полиэстер;

алюминиевые картины — 80–100 лет;

медная кровля — 100 и более лет;

цинково-титановые листы — не менее 100–150 лет.

Ремонт фальцевой кровли

Причин протекания фальцевой кровли может быть много. Если она эксплуатируется уже длительно время, негативное влияние могут оказывать такие факторы:

провисание или пригибание стропильной системы;

износ листов;

щели в местах примыкания кровли к дымоходам вентиляционным шахтам и другим вертикальным элементам из-за частого промерзания и оттаивания;

механические повреждения кровельного материала;

большой шаг обрешётки;

неправильно выполненное фальцевое соединение.

Восстановительные работы начинаются с осмотра кровли со стороны чердака. Если вы определили, что протекает шов, нужно сделать его повторную прокатку, а для улучшения герметичности использовать силиконовый герметик. Если причина в повреждении стропильной системы, то точечным ремонтом не обойтись, придётся делать капитальный ремонт крыши. При этом лучше также заменить и кровельный материал.

При появлении коррозии и ржавчины на металлических листах, а также при повреждениях стропильной системы необходимо делать капитальный ремонт крыши

Когда причина состоит в появлении механических повреждений в виде пробоин, нужно заменять всю картину. Для её демонтажа понадобится специальный инструмент, при помощи которого разгибаются фальцы. Затем старый лист снимается, устанавливается новый и закатываются швы.

Если кровля алюминиевая или медная, то пробоину можно запаять. Для дополнительной герметизации фальцев можно использовать специальные бутилкаучуковые ленты или шнуры. Учтите, что обычный каучуковый герметик утрачивает свои свойства при температуре выше 90 ^oC, поэтому если дом находится в южном регионе, то надо использовать высокотемпературный герметик.

Для увеличения прочности шва горизонтальные фальцы простукиваются киянкой, а вертикальные — раскрываются и снова закатываются. Если появилась ржавчина, то с ней надо бороться на самых начальных стадиях. Она счищается щёткой, а затем проблемное место покрывают специальными составами, например, «Антикор», «Преобразователь ржавчины» или другими. После их высыхания поверхность окрашивают.
