Как устроен водонагреватель (бойлер)

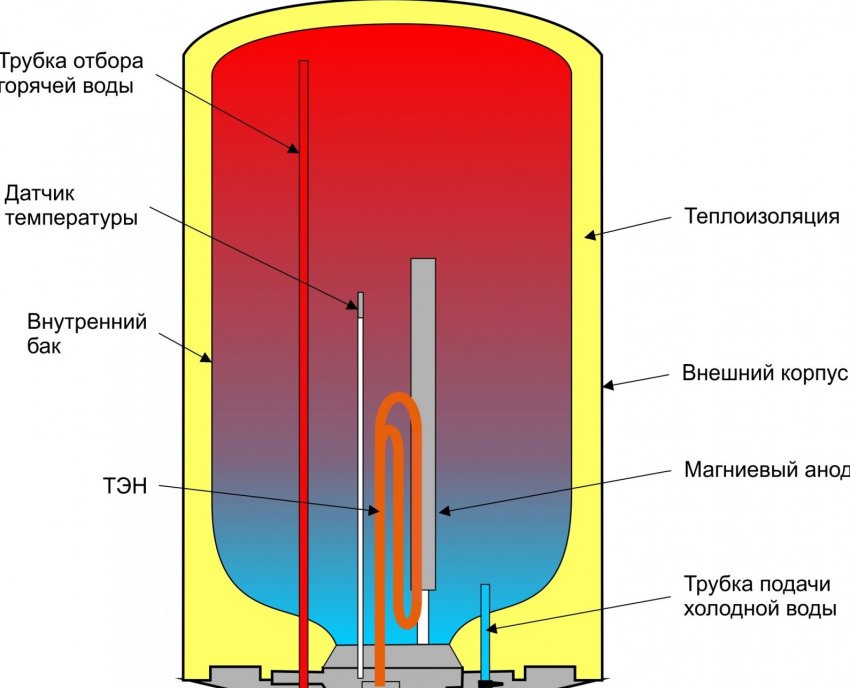

Типовой бойлер состоит из:

Корпуса.

Специального изоляционного слоя.

Водонагревательного бака.

ТЭНа.

Магниевого анода (элемента, который берёт на себя всю накипь).

Входной трубы, которая подключается к крану подачи горячей воды.

Датчиков контроля безопасности и температуры.

Панели управления с регулировочными ручками и дисплеем (в зависимости от модели).

Так как внутренняя поверхность ёмкости бака является местом, где существует большой риск возникновения болезнетворных микроорганизмов, производители делают стенки бака из нержавеющей стали или с титановым покрытием. Стеклофарфор является самым недорогим покрытием, но он быстро покрывается микроскопическими трещинами.

Бойлер представляет собой герметичный бак, внутри которого находятся элементы, необходимые для нагревания воды и обеспечения долговечной и безопасной эксплуатации прибора

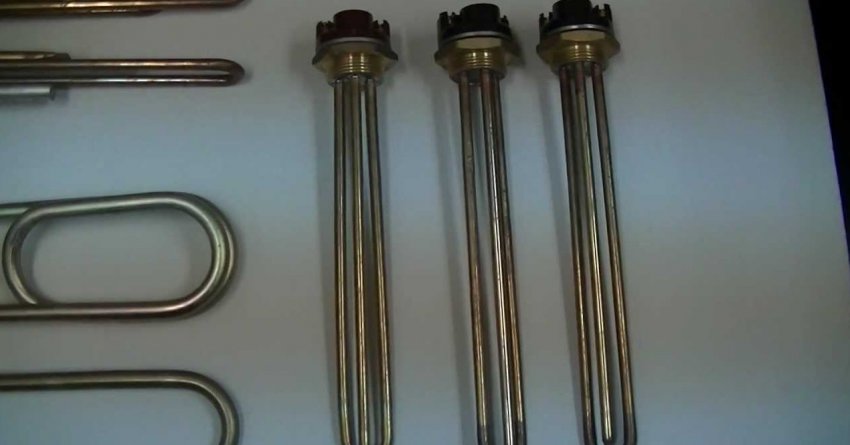

Нагревательные элементы (ТЭНы) делятся на:

мокрые (находятся непосредственно в воде). Мокрые ТЭНы представляют собой пустотелые конструкции, внутри которых расположена нагревающаяся спираль. Пространство ТЭНа вокруг спирали заполняется песком или оксидом магния, то есть веществом с высокой степенью теплопроводности;

Мокрые ТЭНы находятся в воде и нагревают её за счёт передачи тепла от своей поверхности при прямом контакте

сухие (расположены вне бака с водой). Сухие ТЭНы являются электропроводящими элементами, которые отделяет от воды керамический кожух. Такие нагреватели более безопасны, так как на них не появляется накипь, минимизируется риск короткого замыкания и увеличивается срок службы.

Сухой ТЭН находится в специальной диэлектрической колбе и передаёт своё тепло воде через её корпус

По методу крепления ТЭНы делятся на:

фланцевые (прижимаются болтовым соединением);

Фланцевый ТЭН вставляется в специальную нишу на корпусе бойлера и прижимается к ней при помощи гайки, накручивающейся на резьбовую шпильку

гаечными (оснащены резьбой и вкручиваются как обычные лампочки).

Гаечный ТЭН вкручивается в специальный патрон на корпусе водонагревателя

Обычно нагревательные элементы изготавливают из стали или меди.

Особенности работы водонагревательных приборов разного типа

Все водонагревательные устройства делятся на:

Электрические накопительные.

Проточные.

Бойлеры косвенного нагрева.

Газовые колонки (водонагреватели).

Слово «Бойлер» переводится как «Котёл». А это означает, что к такому виду устройств можно отнести не только нагреватели накопительного действия, но и различные проточные конструкции.

Электрические бойлеры

Электрические бойлеры являются наиболее популярными видами водонагревательных устройств, которые состоят из бака, защищённого слоем теплоизоляции (например, пенополиуретаном) и закрытого верхним кожухом.

Электрический ТЭН, который расположен внизу бака, нагревает воду до определённой температуры, установленной на термостате. Нагрев воды во всех электрических водонагревателях производится до 75 °C. Если не осуществляется забор воды, то устройство бойлера поддерживает необходимую температуру в режиме включения и выключения ТЭНа. Нагревательный элемент оснащён специальной защитой от случайного перегрева, поэтому сам отключится, когда вода нагреется максимальной температуры.

Оптимальная температура нагрева для бойлера 55 °C, так как именно в таком режиме устройство может обеспечить необходимый объем воды для ГВС и сэкономит электроэнергию.

Забор происходит через трубу, которая выведена из верхней части бака, где находится самая горячая вода. Холодная вода подаётся через нижнюю часть устройства, где расположен ТЭН. Защиту металлического бака от коррозии осуществляет магниевый анод. Со временем он разрушается, поэтому его необходимо менять раз в 2 или 3 года.

Несмотря на то что штуцер отвода горячей воды в большинстве моделей бойлеров находится внизу, подогретая вода забирается из верхней части через трубку, которая проходит внутри бака

Бойлеры косвенного нагрева

Бойлеры косвенного нагрева не вырабатывают тепловую энергию сами, а нагревают воду для ГВС от змеевика, по которому протекает теплоноситель.

Внутри бойлера косвенного нагрева находится спиралеобразный теплообменник, по которому проходит теплоноситель из системы отопления, вода в баке подогревается за счёт отдаваемого им тепла через стенки змеевика

Поступление холодной воды происходит через нижнюю часть ёмкости нагревательного устройства, а её выход — через верхнюю. Такой бойлер может легко обеспечить повышенным объёмом горячей воды, поэтому устанавливается в больших домах.

Принцип работы водонагревателя косвенного типа заключается в обмене тепловой энергией между жидкими средами с различной температурой. Для того чтобы из крана текла вода с температурой 55 °C, необходимо нагреть котёл до 80 °C. Такие устройства нагревают воду довольно долго, поэтому этот факт необходимо учитывать при выборе. Так же как и электрические модели, они оснащены защитным анодом, а более дорогие варианты имеют два змеевика, через один из которых течёт вода от котла, а второй подключается к другому источнику теплоэнергии.

Бойлеры косвенного нагрева могут быть напольными и настенными, а также предлагаются совместно с двухконтурными газовыми котлами. Некоторые модели водонагревателей имеют дополнительные электрические ТЭНы, ускоряющие процесс нагрева воды при необходимости.

В некоторые модели бойлеров косвенного нагрева можно установить электрический ТЭН и включать его при необходимости быстрого нагрева воды

Газовые накопительные водонагреватели

Газовые бойлеры так же, как и электрические навешиваются на стену и имеют покрытый слоем теплоизоляции бак. Внизу находится газовая горелка, а сверху расположен дымоходный патрубок. Здесь источником выработки тепла является горелка, которая нагревает бак с водой. Водонагрев происходит не только за счёт газа, но и с помощью теплоотбора от продуктов горения. Такой эффект достигается благодаря газоходу с рассекателями, который проходит сквозь бак и обменивается своим теплом с водой. Электронная система автоматически контролирует работу газовой горелки и при необходимости тушит или разжигает её при достижении необходимой температуры или её снижении. В колонке установлен защитный магниевый анод.

Газовые накопительные водонагреватели могут сразу выдать большой объём горячей воды, но в течение небольшого периода времени.

Газовые бойлеры подогревают воду за счёт сжигания магистрального топлива и требуют устройства полноценного дымохода

Проточные водонагреватели

Проточные бойлеры не накапливают воду, а нагревают её при включении крана сразу же в момент прохода через себя. Они бывают электрическими и газовыми. Газовые проточные водонагреватели — это современные модификации хорошо известных газовых колонок, до сих пор снабжающих многие городские квартиры горячей водой.

В электрическом проточном приборе вода греется ТЭНом с увеличенной производительностью. Несмотря на свои небольшие габариты, устройство обладает высокой потребляемой мощностью и поэтому его область применения заметно ограничена. Горячая вода подаётся регулярно без перерывов на подогрев.

Проточный газовый водонагреватель является современным аналогом популярной газовой колонки

Виды поломок бойлеров и их возможные причины

Существует множество причин поломки бойлеров, большинство из которых можно устранить своими руками.

Бойлер не нагревает воду. Причиной может быть поломка нагревательного элемента или электрической системы устройства. Если вода греется очень долго, то на ТЭНе скопился большой слой соляной накипи, который необходимо убрать. Также накипь может стать причиной слишком частого включения или отключения устройства.

Перегревается вода. Причиной может стать выход из строя термостата.

Термостат имеет специальный температурный датчик и автоматически отключает нагревательный элемент при подогреве воды до заданного предела

Протечка бака или течь из-под фланца. Проблема может заключаться в повреждении бака в результате коррозии или при механическом воздействии. Причина обычно состоит в отсутствии заземления или естественном износе деталей.

Часто причиной течи из бака является износ резиновой прокладки, через которую фланец ТЭНа прижимается к корпусу

Греется сильно вилка или розетка. Обычно перегрев происходит из-за несоответствия потребляемой нагревателем мощности и возможностей электрической проводки или из-за ослабления контактов.

Посторонние шумы в бойлере. Среди возможных причин: накипь на ТЭНе, слишком узкие водопроводные трубы или отказ обратного клапана, который необходимо заменить.

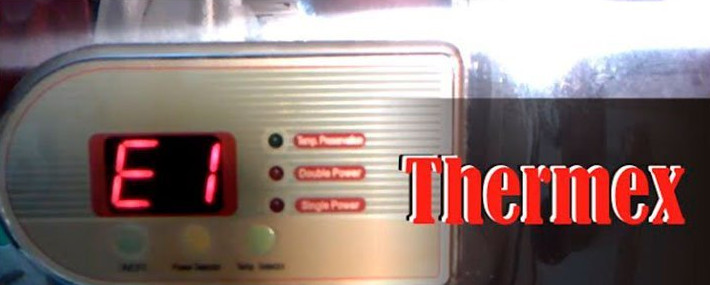

Индикация ошибки на дисплее. Устройства со встроенной электронной системой могут работать со сбоями в результате скачков в электросети. В этом случае ломается электронный модуль, который необходимо ремонтировать или менять.

Индикация ошибки часто является следствием выхода из строя электронного модуля, который обычно проще заменить

Не подаётся горячая вода. Это означает, что вышел из строя (плохо закреплён) термостат или ТЭН.

Поступает слишком горячая вода или происходит процесс парообразования. Причина может крыться в неправильном подсоединении бойлера или в поломке термостата.

Низкая температура воды. Неправильно задан температурный режим термостата, установлен или вышел из строя ТЭН.

Горячая вода чёрного цвета. Причина — коррозия, которая вызвана слишком жёсткой водой. Может потребоваться замена бойлера.

Деформируется (раздувается) бойлер. Причина в высоком давлении, которое не предусматривается изготовителем устройства. Необходимо установить регулятор давления.

Регулятор давления поддерживает напор воды в тех пределах, на которые рассчитан бойлер

Бойлер бьётся током. Это может происходить из-за того, что повредился кабель, лопнул ТЭН или вышла из строя электронная панель или управляющая плата.

Не включается бойлер. Причиной может стать низкое давление воды. В инструкции к каждому прибору указано номинальное значение напора, которое будет обеспечивать качественную работу устройства. Эта же проблема может возникать при выгорании контактов, которые со временем разрушаются из-за ослабевшего крепления. Поэтому их необходимо регулярно подтягивать.

Не выключается бойлер. Оплавлена кнопка выключения, неисправен датчик температуры, в результате чего залипают контакты реле и не могут отключить нагревательный элемент после прекращения поступления воды.

Часто перегорают ТЭНы. Причиной может стать большой слой накипи на элементе или неправильно установленный агрегат.

Если на ТЭНе образуется большой слой накипи, он начинает работать с увеличенной интенсивностью и быстро перегорает

Появление воздуха в бойлере. Воздух в систему может попадать из-за неисправности обратного клапана или нарушения герметичности прокладок.

Бойлер не пропускает воду или котёл косвенного нагрева не видит бойлера. Это может означать неправильное подключение устройства.

Газовая колонка свистит, шумит или дует. Такое поведение может быть признаком низкого давления газа, недостаточной тяги в дымоходе, загрязнения фитиля запальной горелки. Свист появляется при отложении накипи в теплообменнике или попадании туда постороннего предмета. Неисправность также может проявляться из-за дефекта клапана, который модулирует мощность горения пламени.

Сорвало трубу с водонагревателя. Причиной может стать неправильное подключение устройства, износ крепёжных деталей и прокладок или слишком большое давление воды.

Поиск и устранение неисправностей в бойлере

Для того чтобы определить причину большинства поломок в водонагревателе, необходимо выключить его из сети, слить воду и демонтировать. Затем открутить и снять крышку, которая скрывает ТЭН и другие узлы устройства. У бойлеров, которые размещаются вертикально, эта крышка находится внизу, а у горизонтальных — слева. Компактные устройства имеют крышку спереди.

Вначале снимаются фастоны с ТЭНов и термостата и откручиваются крепления.

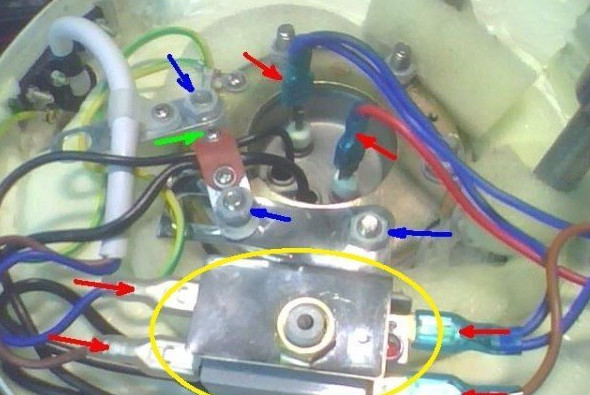

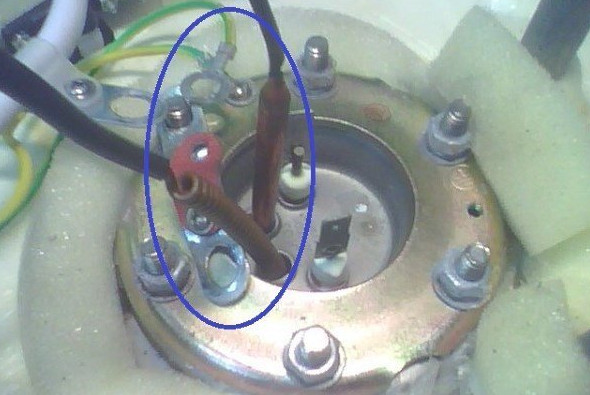

После снятия крышки необходимо отсоединить фастоны (клеммы) питания и открутить крепления фланца ТЭНа

Затем надо снять термостат, а из ТЭНа вынуть термодатчики. Внутри трубок термодатчика находится специальная жидкость, которая вытечет, если трубки обрезать, и тогда придётся менять сам бойлер.

Термодатчики нельзя обрезать, иначе придётся менять весь бойлер

После этого можно диагностировать поломку устройства.

Видео: как слить воду с бойлера

Как поменять ТЭН в бойлере и почистить его

Чаще всего приходит в негодность ТЭН. Для проверки его работоспособности необходим тестер.

Для начала рассчитываем сопротивление элемента по формуле R=U²/Р, где U = 220 Вольт, а Р — указанная в паспорте номинальная мощность нагревательного элемента.

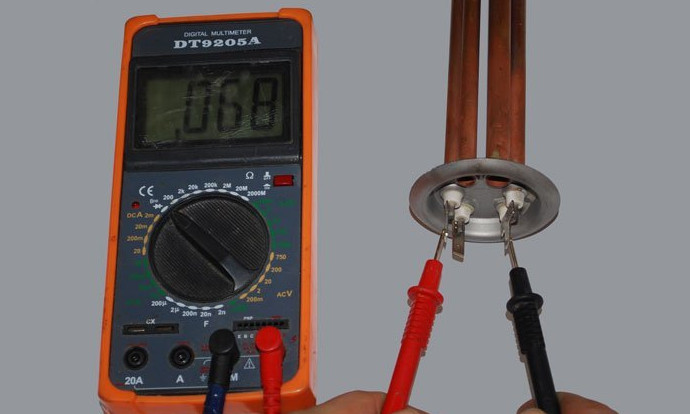

Выбираем шкалу сопротивления (Ом) и прикасаемся щупами к двум контактам ТЭНа для измерения контактов:
- если устройство показывает «0», «1» или бесконечность, значит, ТЭН вышел из строя, так как произошло замыкание или обрыв в цепи. В этом случае необходима замена элемента;

  Если тестер показывает нулевое значение или бесконечность, ТЭН вышел из строя
- если значение на тестере такое же, как и расчётное, значит, с ТЭНом все в порядке.

  Если измеренное сопротивление ТЭНа близко к расчётному, значит, нагревательный элемент исправен

Откручиваем гайки, которые держат ТЭН, снимаем его и, если необходима замена, устанавливаем новый.

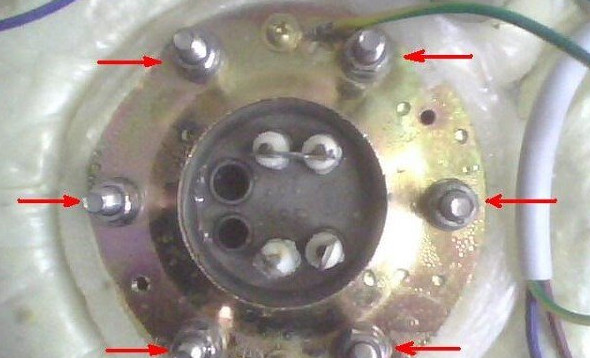

Для того чтобы снять ТЭН, необходимо открутить все гайки его крепления

Если под рукой тестера не оказалось, проверить ТЭН на работоспособность можно с помощью контрольной лампочки электрика. Для этого на первый контакт элемента мы подаём «0» от сети, а на второй фазу через эту лампу. Если лампочка загорелась, обрыва в цепи нет.

Если бойлер очень медленно или плохо нагревает воду и шумит во время работы, а тестер показывает, что с ТЭНом все нормально, то необходимо почистить его от накипи. Для этого необходимо:

Вынуть нагревательный элемент и очистить его с использованием специальных средств.

Всю образовавшуюся на ТЭНе накипь необходимо удалить

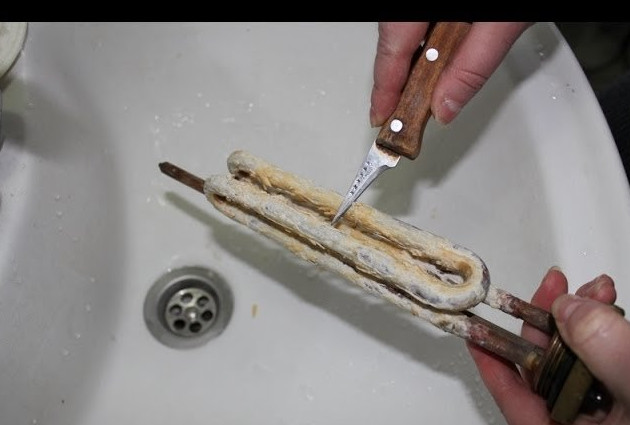

Верхний слой накипи можно снять руками, а прилипшие к поверхности отложения удалить, опустив ТЭН в кипящую воду с добавлением лимонной кислоты.

Верхний слой накипи можно аккуратно снять при помощи не очень острого ножа

После этого хорошо промыть бак от осыпавшейся накипи и вставить ТЭН обратно.

Перед установкой ТЭНа бак нужно тщательно промыть и очистить от следов накипи

Сухой ТЭН практически не перегорает, но если это случилось, то извлекается он достаточно просто. Необходимо открутить гайки и болты внизу бойлера и вынуть перегоревший нагревательный элемент. Затем вставить новое устройство и прикрутить его обратно.

Видео: как заменить ТЭН в бойлере

Как почистить бойлер, заменить анод и термодатчик

Инструменты для замены анода:

Шланг.

Большой таз.

Чистящее вещество.

Нож.

Отвёртка.

Новый анод.

Гаечные ключи.

Перед проведением работ необходимо отключить бойлер от сети. Последовательность процедур следующая:

Снять крышку и отсоединить проводку или просто выключить её из розетки. Если бойлер имеет автомат, то необходимо его отключить.

Для того чтобы отсоединить электрический бойлер от сети, обычно достаточно вынуть его вилку из розетки

Перекрыть подачу воды на вход в бойлер и трубопровод. Отключить трубы от бака.

Открыть клапан холодной воды. Так как холодная вода будет идти снизу, а горячая обычно подаётся сверху под давлением, то при открытии крана будет создаваться вакуум. Поэтому надо сделать подачу воздуха через штуцер горячего водоснабжения.

Подставить таз под бойлер и отвёрткой открутить все крепёжные винты. Убрать защитный кожух. Нам откроется доступ к ТЭНам и термодатчикам.

При снятии ТЭна из бака может посыпаться грязь, поэтому предварительно под него необходимо подставить широкий таз

Снять фланец и термодатчики.

Вынуть ТЭН, не повреждая резиновую прокладку.

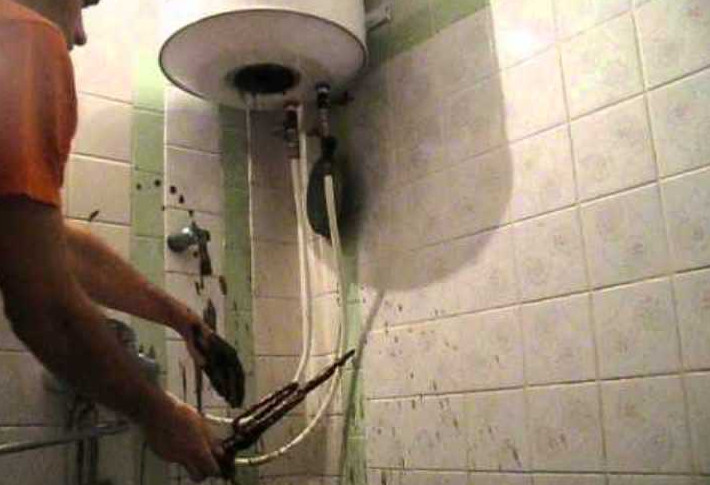

Снять бойлер со стены, положить его в ванную и направить шланг с водой внутрь для того, чтобы из бака вымылись все остатки накипи.

Для очищения ТЭНа взять 50 г лимонной кислоты и полтора литра воды. Положить в раствор нагревательный элемент и оставить на 2 дня.

ТЭН нужно оставить в растворе лимонной кислоты на двое суток

Вынуть анод и посмотреть на его состояние. Если остался только один штырь, то придётся купить и установить новый анод.

Если магниевый анод выработал свой ресурс, необходимо купить и установить новый

После очистки установить ТЭН с магниевым анодом назад.

При необходимости можно заменить и термодатчик, если он вышел из строя. На сам бойлер он действовать не будет, поэтому устройство перейдёт на работу в обычном режиме. В бойлере может быть установлена шкала со стрелкой или цифровой индикатор.

При выполнении работ по плановой очистке бойлера заодно можно заменить и термодатчик, установив более современную модель со стрелочным или цифровым индикатором

Собрать бойлер в обратном порядке. Здесь необходимо обратить внимание на состояние прокладок. Если они испортились, то лучше всего заменить их новыми во избежание протечек водонагревателя после его сборки.

Резиновые прокладки являются расходным материалом, поэтому их луше заменять на новые

Подключить бойлер к сети после того, как он полностью наполнится водой. Обратить внимание на наличие протечек и быстроту нагревания устройства. Если вода нигде не капает, а бойлер работает хорошо, значит, работа по очистке ТЭНа, замене анода и термодатчика проведена правильно.

Видео: как заменить анод в бойлере

Как устранить течь в водонагревателе

Если из бойлера начала капать вода, значит, износился уплотнитель на фланце или проржавел сам бак.

Откручиваем крышку бака снизу и просто заменяем износившиеся прокладки новыми. В большинстве случаев проблема решается именно таким способом.

Видео: как устранить течь в бойлере

При повреждении внутреннего бака придётся его заменить новым, так как ремонту он не подлежит. Стенки бака выполнены из тонкого металла толщиной 1–2 мм и в 95 процентах случаев покрыты стеклоэмалью, поэтому заварить ёмкость, не повредив её, невозможно.

Если трещина пошла по шву бака, то можно попробовать заделать её эпоксидным полимером, но это ненадолго, так как под большим давлением воды ёмкость всё равно разрушится.

Устранение протечек в магистрали подачи воды в бойлер

При подключении бойлера устанавливается запорная арматура на подачу холодной и вывод горячей воды. На вход водонагревателя устанавливается обратный клапан, который при подключении системы необходимо отрегулировать.

Обратный клапан при подключении бойлера требуется отрегулировать

Предохранительный (защитный) клапан устанавливается на трубе, которая подводит холодную воду, следуя таким рекомендациям:

нельзя устанавливать запорную арматуру между нагревательным устройством и вентилем;

гибкий шланг от вентиля необходимо отводить в канализационный слив;

Гибкий шланг от вентиля обратного клапана необходимо отвести в канализационную трубу

для быстрого сброса воды из бака между вентилем и нагревателем необходимо установить тройник с шаровым краном.

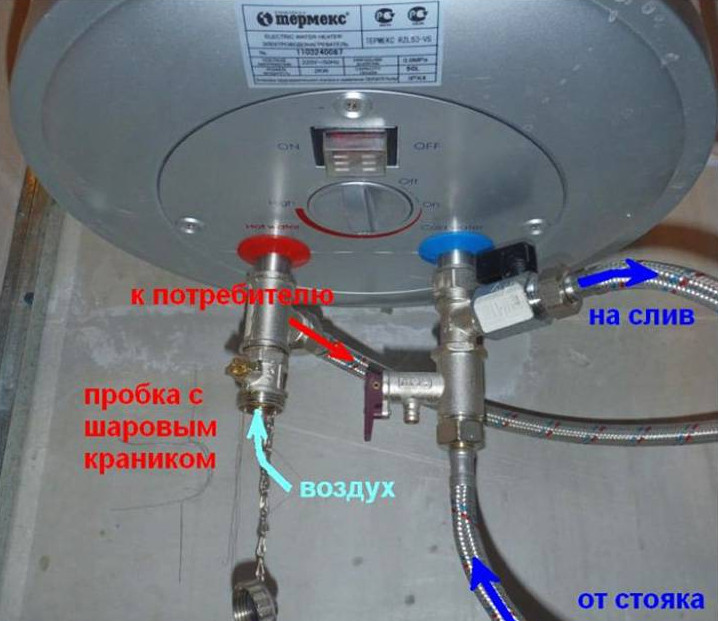

Тройник с шаровым краном позволит быстро слить воду из бойлера при необходимости

Если из клапана все время течёт вода, то причиной может стать его поломка. В этом случае требуется полная замена устройства.

Слишком большое давление воды также может стать причиной протечки. Оптимальным решением будет установка специального регулятора на входе в квартиру, который понижает давление до нормы.

Регулятор давления воды обеспечит подачу воды в бойлер под нормальным давлением

Защитный клапан изначально имеет настройки завода-изготовителя. Самостоятельная регулировка устройства производится через специальные винты, которые можно откручивать и закручивать отвёрткой, меняя мощность сжатия пружины устройства.

После того как изменится положение винта, необходимо установить новое значение уровня давления, которые будут указаны в инструкции устройства.

Ответы на вопросы по эксплуатации бойлеров

При какой температуре замерзает бойлер? Вода замерзает при 0 °C, поэтому перед наступлением холодов необходимо слить воду из бака, если помещение, где расположен накопительный бойлер, не будет отапливаться. В противном случае замёрзшая вода начнёт расширяться и повредит внутреннюю ёмкость водонагревателя.

Почему может взорваться бойлер? Взрыв бойлера может произойти, если терморегулятор и предохранительный клапан вышли из строя. Если при нагреве воды до установленной температуры контрольный терморегулятор не отключил устройство, вода в баке начинает закипать и давление повышается. Излишек давления, которое не было сброшено защитным клапаном, может не только сорвать трубы, но и разорвать сам бойлер. Поэтому необходимо следить за работой водонагревателя (отключаются ли лампочки нагрева и перестаёт ли работать сам бойлер по достижении заданной температуры). Если терморегулятор вышел из строя, надо немедленно выключить бойлер из сети, чтобы не дать ему взорваться.

Будет ли греть бойлер, если перегорела лампочка? Водонагревательный прибор греться будет, но в этом случае нельзя будет в полной мере контролировать нагрев воды и работу термостата.

Будет ли работать ТЭН с неисправным анодом? Если магниевый анод разрушился, то ТЭН в бойлере будет нагревать воду, но в этом случае нагревательный элемент очень быстро выйдет из строя.

Видео: как взрывается бойлер

Настройка и чистка газовой колонки

Газовую колонку подключают к водопроводу и газопроводу. Поэтому внутри может собираться нагар и сажа, а также накипь, которая образуется при нагреве воды. Регулярная чистка и настройка колонки поможет избавиться от выхода из строя устройства.

Чистка колонки

Раскручиваем корпус колонки, а также демонтируем трубы, которые расположены на входе/выходе устройства. Снимаем колонку со стены и переворачиваем.

От газовой колонки отсоединяются все трубы, затем она снимается со стены и кладётся на пол или рабочую поверхность стола

Наполняем резиновую грушу уксусом и вливаем его в теплообменник. Оставляем колонку на несколько часов для очищения.

Нагар и сажу со стенок теплообменника можно удалить обычным столовым уксусом

Затем сливаем уксус и переворачиваем колонку, устанавливая её на место. Открываем кран колонки для того, чтобы промыть теплообменник от накипи и других загрязнений.

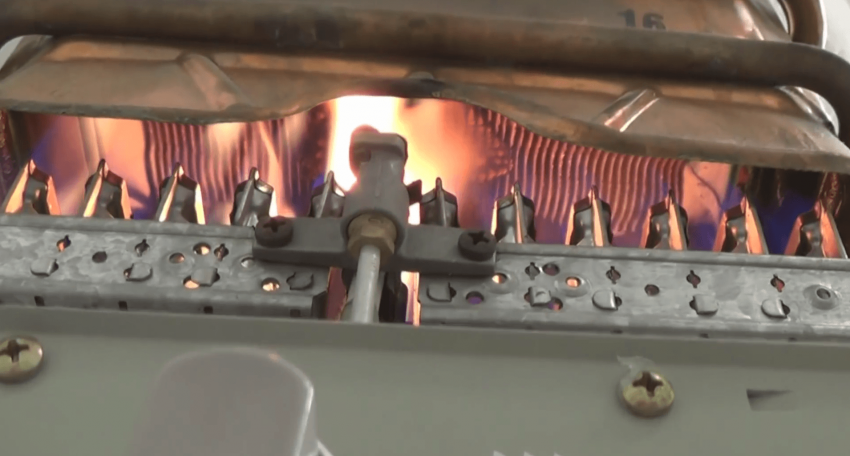

Осматриваем радиатор на предмет наличия копоти. Для очистки горелки надо перекрыть подачу газа, а затем снять защитный кожух. С помощью пылесоса убираем сажу и копоть с поверхности теплообменника.

Сажа и копоть убирается пылесосом

Затем собираем колонку, вешаем её на прежнее место и подключаем все коммуникации. Проверяем работу горелки (хорошо ли она загорается и поддерживается ли плавное горение фитиля).

После очистки и сборки колонки огонь в горелке должен быть ровным и хорошо регулироваться

Чистка форсунок газовой горелки

Если возникли проблемы с горением, то это может означать, что форсунки забиты копотью и их необходимо хорошо прочистить.

Подача газа в зону горения производится при помощи форсунок с тонким соплом, которое может засориться сажей или копотью

Для этого отключаем колонку и прочищаем форсунки тонкой проволокой.

Видео: чистка газовой колонки

Только при условии правильной эксплуатации водонагревательных устройств и их регулярном обслуживании можно быть уверенным в длительном сроке службы данных устройств. Но если бойлер или газовая колонка вышли из строя, то можно произвести ремонт узлов своими руками, не привлекая специалистов.
