Установка бойлера и подключение его к водопроводу своими руками - Строительство и ремонт.

Многие из нас, купив бойлер, задаются вопросами: можно ли его установить своими руками, и насколько сложен этот процесс? При наличии небольших навыков в сантехнике и электрике самостоятельная установка бойлера не должна вызвать у вас серьёзных затруднений. К тому же самостоятельная установка нагревательного устройства поможет вам сэкономить деньги, которые могли бы быть потрачены на оплату услуг специалистов. Однако работа потребует чёткого соблюдения правил техники безопасности и, конечно, наличия необходимых инструментов.

•
  #i-2



  •
    #i-3







•
  #i-4



•
  #i-5


•
  #i-7


•
  #i-9


•
  #i-11



•
  #i-12



  •
    #i-13







•
  #i-14



  •
    #i-15



  •
    #i-16







•
  #i-17


Что такое бойлер и принцип его работы

Бойлер — это нагревательное устройство, существенно облегчающее жизнь людям, когда они сталкиваются с профилактическим отключением горячего водоснабжения в городских квартирах, и обеспечивающее комфорт на даче, где нагреватель воды работает на постоянной основе.

Водонагреватель может иметь накопительное или проточное устройство. Преимуществами проточных бойлеров считаются малые размеры и незначительная масса, что позволяет монтировать их даже на не очень прочные основания, например, гипсокартонные. С другой стороны, для обеспечения необходимой скорости нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами, которые не способна выдержать слабая электропроводка.

Для быстрого нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами

Наибольшим спросом пользуются накопительные устройства, поскольку они имеют больший объём, стоят дешевле и потребляют меньше электроэнергии. К тому же при их монтаже к электропроводке не предъявляются столь высокие требования, как при установке водонагревателей проточного типа.

Накопительные устройства пользуются большим спросом, потому что они более экономически выгодны и не требуют мощной электропроводки

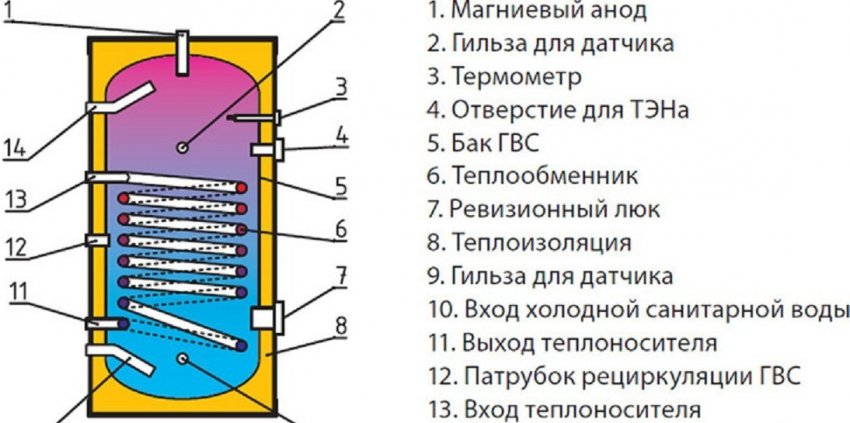

Устройство накопительного водонагревателя

Устройство накопительного водонагревателя похоже на конструкцию бытового термоса. Внутренний бак отделён от внешних стенок корпуса жёстким теплоизоляционным полиуретановым слоем для минимизации теплопотерь. Воду, поступающую в бак, нагревает ТЭН (термоэлектронагревательный элемент). Для выставления необходимой температуры воды используется интегрированный в конструкцию терморегулятор.

Внутренний бак водонагревателя является наиболее уязвимым элементом конструкции, поскольку он постоянно подвергается температурным перепадам и отрицательному воздействию веществ, содержащихся в воде. Защитить эту деталь от коррозии помогает магниевый анод.

Он изготавливается в виде тонкого круглого стержня диаметром 14–25 мм и длиной 140–660 мм с нанесением на поверхность слоя магниевого сплава толщиной до 15 мм. В непосредственной близости от ТЭНа анод крепится с помощью резьбовой шпильки, находящейся в центре стержня. Иногда анод размещают на верхней стенке внутреннего бака.

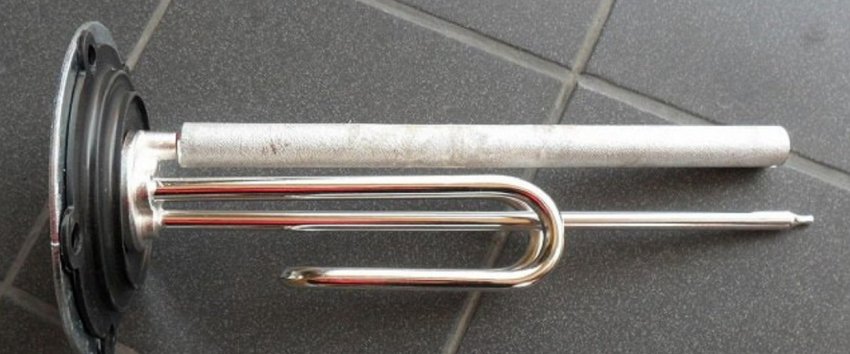

Защитить внутренний бак бойлера от коррозии помогает магниевый анод

Помимо магниевых анодов в водонагревателях используются электрические, титановые и цинковые аналоги. Но магниевый анод является самым экономичным, и поэтому наиболее популярным.

Чаще всего для изготовления внутренних баков водонагревателей используется низкоуглеродистая сталь. Магний имеет валентность II и является более активным металлом, чем железо, имеющее валентность III. В процессе нагревания воды образуется кислород. Магний его связывает, тем самым предотвращая образование коррозии в баке и на стальной оболочке ТЭНа. Этот процесс называется протекторной защитой, поэтому магниевые аноды иногда называют анодами-протекторами.

Магниевый анод также не позволяет образовываться накипи на ТЭНе, которая представляет собой осадок солей тяжёлых металлов. Поскольку магний более химически активен, чем железо, из которого сделаны стенки резервуара, эти вещества вступают в реакцию именно с ним. В результате плотная накипь становится рыхлой, легко отделяется от ТЭНа и стенок бака и осаждается на дно в виде хлопьев, откуда удаляется в процессе регулярной чистки агрегата.

Таким образом, анод-протектор в бойлере выполняет следующие функции:

• обеспечивает пассивную защиту металлического резервуара от коррозии;


• предотвращает образование накипи на термоэлектронагревательном элементе;


• смягчает воду.

Со временем магниевый анод постепенно разрушается и растворяется в воде, не изменяя при этом её химического состава и, соответственно, не принося вреда здоровью пользователей.

Со временем магниевый анод постепенно разрушается и растворяется в воде

И все же анод-протектор нужно время от времени менять, не дожидаясь полного его разрушения. Периодичность замены этой детали зависит от качества (химического состава) воды и интенсивности использования водонагревателя.

1. Если нагревательное устройство применяется редко и вода в нём довольно мягкая, то менять анод можно раз в семь лет.


2. При менее благоприятных условиях работы прибора замена магниевого анода требуется гораздо чаще — примерно раз в год.

Замену рекомендуется производить одновременно с чисткой водонагревателя.

Выбирая замену изношенному анод-протектору, отдайте предпочтение изделию известного производителя. Некачественный магниевый элемент придаёт воде устойчивый тухлый запах. Чтобы проверить качество изделия, сделайте слабый раствор пищевой лимонной кислоты и поместите в него магниевый стержень. Протектор, сделанный из дешёвого материала, при вступлении в реакцию с кислотой спровоцирует активное выделение сернистого водорода.

Конечно, эксплуатировать бойлер можно и без анода-протектора, но отсутствие этой детали значительно сократит срок службы водонагревателя. Обычно аноды поставляются в комплекте с водонагревателями. Но для замены этот элемент можно приобрести отдельно.

Нужно ли разрешение на установку бойлера в квартире

Необходимость получения разрешительной документации на установку водонагревателя в городской квартире зависит от типа устройства.

1. Если вы хотите подключить электрический бойлер, который относится к бытовым приборам, то специального разрешения для этого не потребуется. Необходимо лишь удостовериться в том, что для него достаточно имеющейся свободной мощности электрической сети. Например, 150-литровый включённый бойлер потребляет 1,5–2,0 кВт. Для нагрева воды требуется 3–5 часов, а остывать она будет не более чем на 0,5 градуса в час. Если мощности не хватит, то нужно обратиться в энергетическую компанию с просьбой о выделении дополнительных ресурсов. Естественно, за это придётся заплатить.



   Для подключения электрического бойлера специального разрешения не требуется, если электрическая сеть выдержит создаваемую им нагрузку



2. Если вы собираетесь установить в квартире газовый водонагреватель, то на него нужно получить разрешение в сервисном центре газовой службы, предъявив документ о праве собственности на жильё. Специалисты центра приедут к вам для составления проекта. Эта услуга платная. К тому же не стоит забывать о том, что монтаж газового водонагревателя также должны осуществлять специалисты сервисной газовой службы.



   Монтаж и подключение газового водонагревателя должны осуществлять специалисты сервисной газовой службы

Но разрешение на установку газового водонагревателя вам не выдадут, если в непосредственной близости от места его монтажа отсутствует вентиляционный канал, через который будут удаляться отработанные газы. Чаще всего даже в квартирах с газовыми плитами отдельные каналы не предусмотрены, а вывести вентиляционный патрубок на внешнюю стену дома вам никто не позволит.

Если вам всё же удалось получить разрешение на монтаж газового бойлера, имейте в виду, что потребление топлива в вашей квартире вырастет в несколько раз. Установка газового оборудования без разрешения грозит штрафом.

Поэтому прежде чем приобретать такое устройство, подумайте, нужно ли оно вам, или стоит ограничиться электрическим водонагревателем, с которым гораздо меньше хлопот в плане установки и эксплуатации.

Можно ли установить водонагреватель под мойку

В малогабаритной квартире лучшим местом для размещения бойлера может стать пространство под раковиной на кухне или в совмещённом санузле. Спрятанный подобным образом электроприбор не испортит дизайн интерьера. Однако не все виды бойлеров подходят для монтажа под мойку.

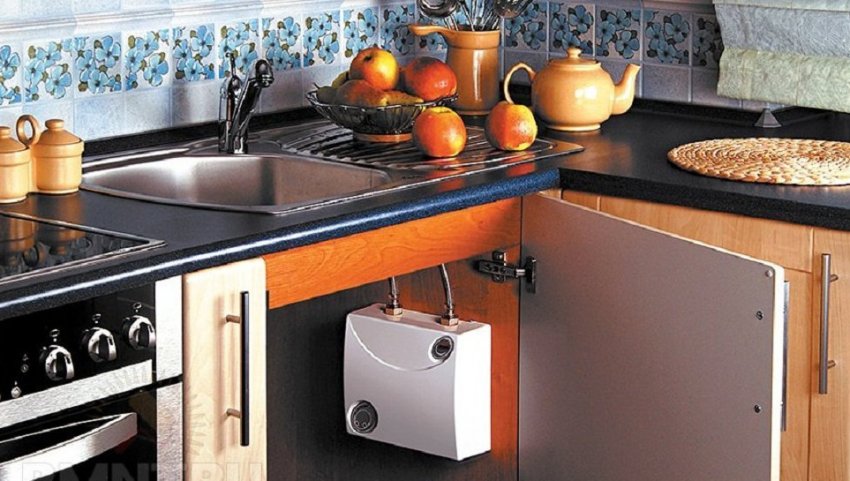

Спрятанный под мойкой бойлер не испортит дизайн интерьера

Из-за ограниченности пространства под раковину может уместиться накопительный или проточный нагреватель воды ёмкостью до 25 л. Вода в таком приборе нагревается ТЭНом или открытым электрическим нагревателем. Газовое устройство из-за большой производительности и, следовательно, немалых размеров подходит для крепления исключительно на стену или на свободное пространство пола.

Ещё одна особенность: в водонагревателе, предназначенном для монтажа под раковину, подвод труб должен располагаться вверху. На это непременно следует обратить внимание при покупке прибора. Бойлер с другим расположением подвода шлангов тоже подойдёт по габаритам, но его будет неудобно устанавливать. Кроме того, такое устройство будет некорректно функционировать и быстро выйдет из строя.

Подготовительные работы перед установкой бойлера

Самостоятельный монтаж электрического водонагревателя обойдётся вам дешевле, чем услуги специалистов. В среднем работа займёт около двух часов. Но при подготовке к установке и непосредственно в процессе выполнения работ следует соблюдать правила техники безопасности.

При установке водонагревателя необходимо учитывать состояние электропроводки в доме, несущую способность стены, на которую будет монтироваться прибор, а также стояков и труб водоснабжения.

1. В первую очередь следует определиться с моделью бойлера: какой системы он должен быть — проточной или накопительной, на сколько литров он рассчитан, как будет монтироваться — горизонтально или вертикально, на стену или под мойку и т. д.

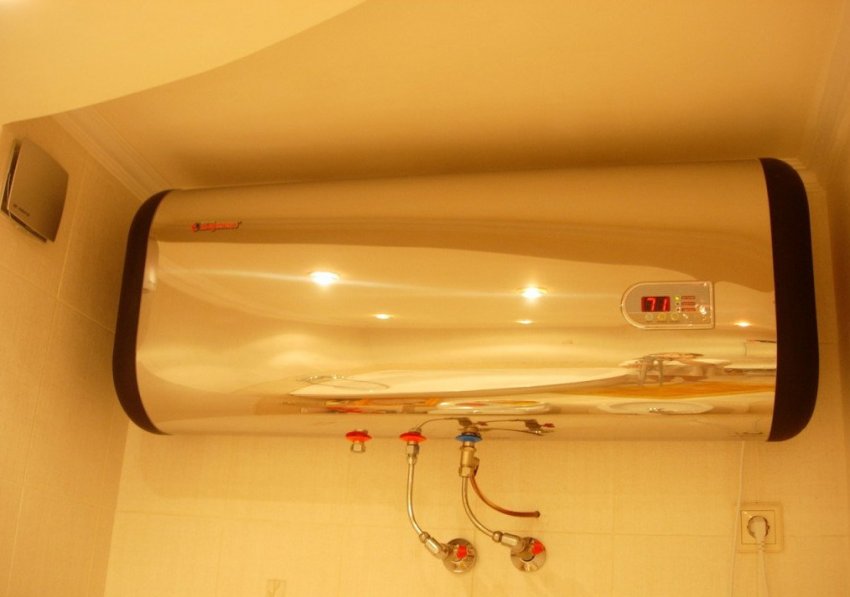

   Настенные бойлеры бывают не только вертикального, но и горизонтального исполнения



2. Следующий шаг — создание схемы подключения устройства на бумаге с обозначением врезки горячей и холодной воды. Затем необходимо сделать следующее:



   • освободить место для водонагревателя и проведения работ;


   • проверить прочность стены на возможность выдерживания веса с двойным запасом (например, если бойлер имеет объём 50 л, то необходим крепёж на вес, равный 100 кг плюс масса пустого бойлера);


   • поскольку водонагреватель представляет собой очень мощный потребитель энергии, необходимо заранее определить тип проводки (алюминиевая или медная) и сечение кабеля, заложенного в стены, а также оценить способность проводки выдержать нагрузку электрического бойлера (к примеру, для подключения бойлера мощностью 2 кВт необходим медный кабель сечением от 2,5 мм²);


   • проверить состояние водопроводных труб и стояков (особенно это касается старых домов) – они должны находиться в хорошем состоянии и иметь точки для подсоединения нагревателя воды.

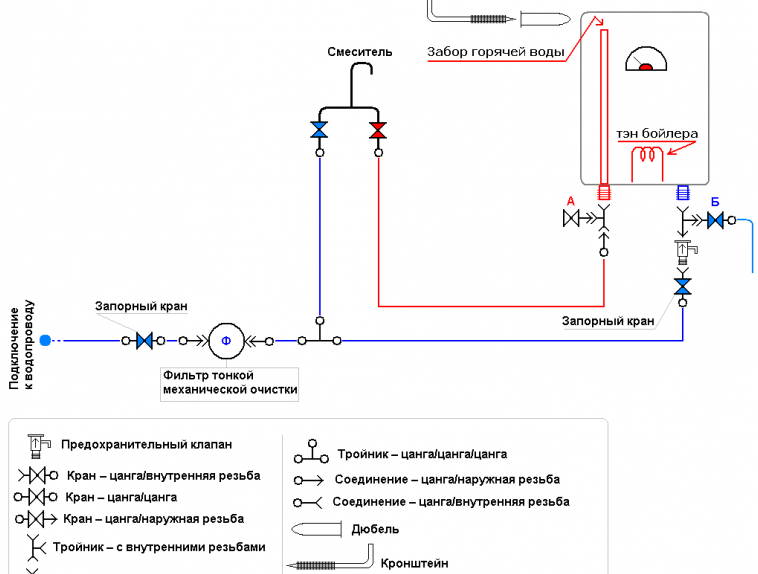

     На схеме установки бойлера необходимо указать последовательность подключения приборов и тип используемой запорной арматуры







3. Перед тем как начать монтировать бойлер, необходимо ознакомиться с инструкцией, чтобы понять особенности модели, затем отключить электричество и перекрыть трубы, подающие горячую воду. Следует помнить о том, что если вы проживаете в многоэтажном доме, это на время лишит горячей воды жильцов других квартир, поэтому к работе необходимо тщательно подготовиться, чтобы закончить её побыстрее.

Проверку стены на прочность можно осуществить следующим способом: смонтировать идущий в комплекте с бойлером крепёж и подвесить на него два мешка с цементом. Если крепление справится с такой нагрузкой, то оно сможет выдержать и водонагреватель, который весит в два раза меньше.

Особое внимание проверке стены на прочность следует уделить при монтаже большого 150-литрового бойлера. Крепёж такого агрегата производится на распорные металлические анкерные болты или специальные прочные крюки. Анкеры рекомендуется использовать длиной 100 мм и диаметром 10 мм.

Отнеситесь со всей серьёзностью и к проверке электропроводки. При перегрузке она может начать плавиться, что приведёт к пожару.

Следует иметь в виду, что для монтажа водонагревателя понадобятся усилия двух человек, поскольку этот процесс является довольно трудоёмким. Обычно бойлер крепится в ванной или в туалетной комнате непосредственно над унитазом. Как правило, это место никак не используется. В то же время к нему должен быть обеспечен свободный подход.

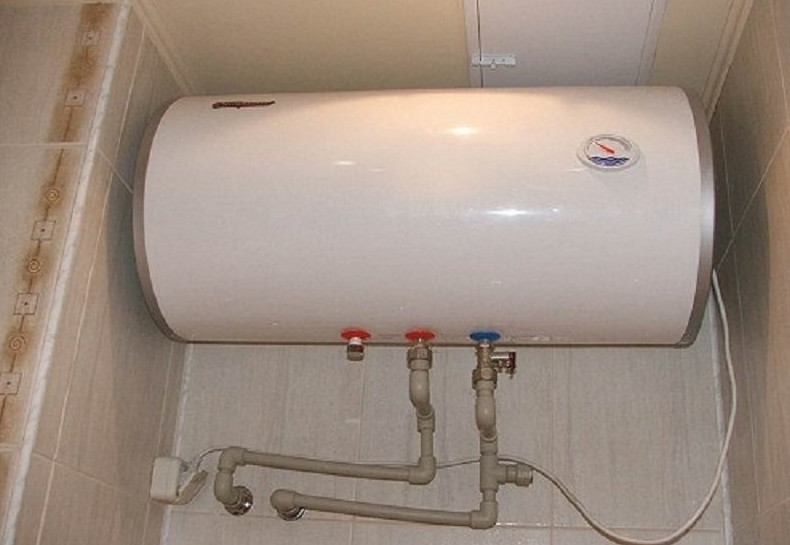

В маленьком помещении для экономии полезного пространства бойлер обычно располагают горизонтально. Водонагреватель небольшого объёма крепят к стене, а агрегаты объёмом от 200 литров устанавливают на пол.

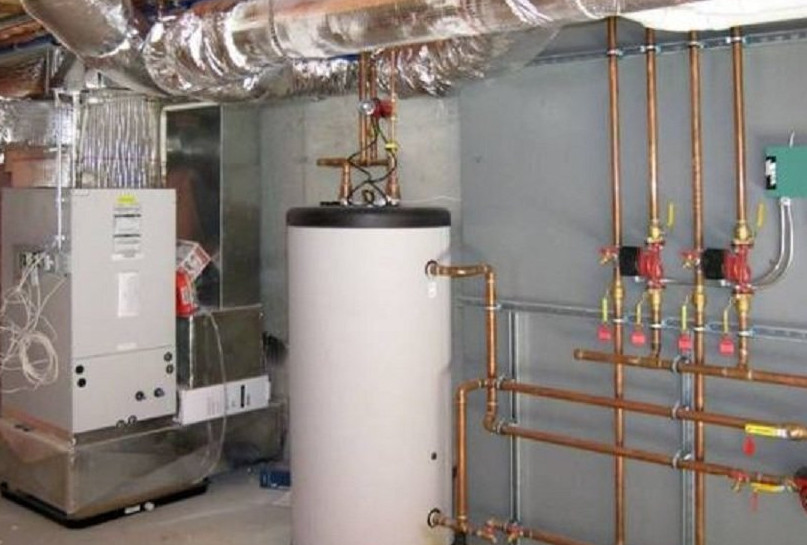

Если объём бойлера превышает 200 литров, его нужно устанавливать на пол

Оборудование и инструменты, необходимые для самостоятельного монтажа или замены водонагревателя

Перед тем как приступить к монтажу бойлера подготовьте следующие инструменты, материалы и оборудование:

• сантехнический лён или уплотнительную ленту;


• паклю;


• пасту «Унилак»;


• рулетку;


• предохранительный клапан с вентилем диаметром 10 мм (поставляется в комплекте с бойлером);


• два гибких водопроводных шланга длиной не менее 2 м (длина шлангов должна соответствовать расстоянию от бойлера до места врезки в систему водопровода);


• металлопластиковые трубы;


• три запорных крана;


• три тройника;


• два дюбельных гвоздя с крючками на концах;


• крестовые и шлицевые отвёртки;


• пассатижи;


• кусачки;


• перфоратор или электрическую дрель;


• свёрла с победитовым наконечником (если предполагается крепить бойлер к кирпичной или бетонной стене);


• разводной ключ;


• гаечный ключ.

Для подключения мощного проточного водонагревателя, если проводка не предусматривает подсоединение электрических плит, понадобится трёхжильный медный кабель ПВС 3х8, счётчик, выдерживающий силу тока не менее 40 А, розеточный блок с заземлением, автомат на 40 А и изоляционная лента.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

• спиралевидные нейлоновые дюбели;


• металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

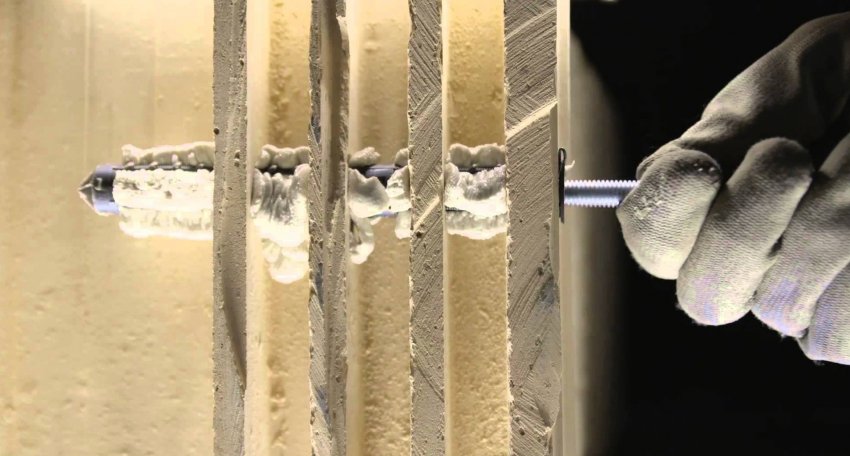

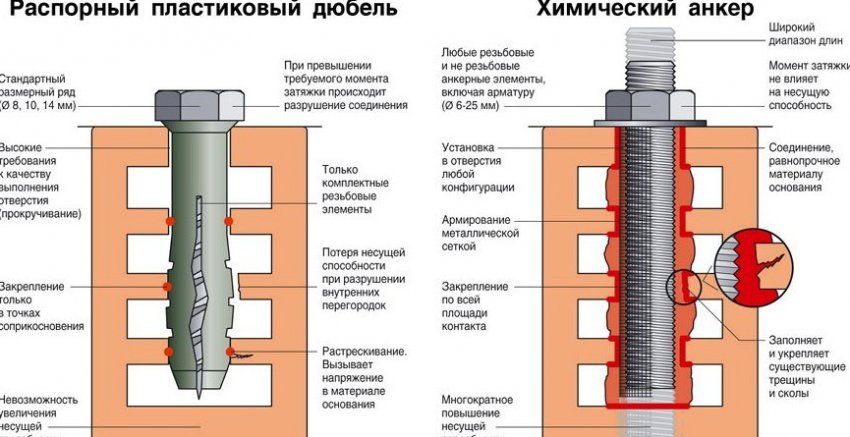

Распорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер — за счёт адгезии специального клеевого состава

Крепление на клеевой анкер производится следующим способом:

1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.


2. Из отверстия удаляется бетонная пыль.


3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька

Видео: как повесить водонагреватель на газобетонную стену

Установка водонагревателя

Монтаж водонагревателя проточной и накопительной системы производится одинаково. Перед тем как приступить к работе, важно ознакомиться с инструкцией, которая прилагается к прибору. Если такой инструкции нет, её можно скачать в интернете.

Монтаж бойлера на стену

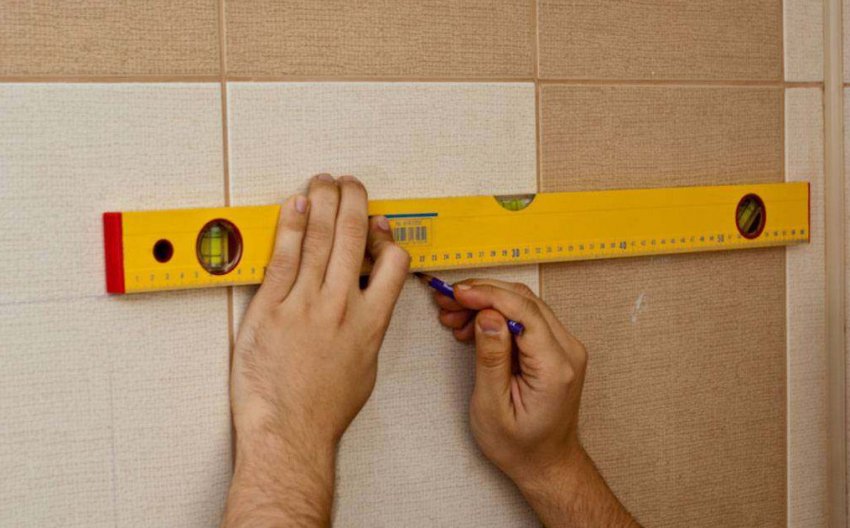

1. Перед монтажом бойлера на стену мелом или маркером нарисуйте на ней нижнюю черту размещения прибора. Затем замерьте расстояние от крепёжной планки, присоединённой к корпусу водонагревателя, до нижней черты и отметьте это расстояние. При осуществлении разметки обратите внимание на высоту от отверстий на анкерах до верхней точки водонагревателя. Она должна быть меньше, чем расстояние до потолка, иначе водонагреватель не пройдёт по высоте.



   При выборе места под установу крепёжных элементов необходимо проконтролировать положение нижнего и верхнего края копуса бойлера



2. Просверлите два или четыре отверстия в зависимости от количества крепёжных элементов, идущих в комплекте с бойлером. Чтобы проделать отверстия в бетонной или кирпичной стене, нужно воспользоваться электрической дрелью с победитовым сверлом. Для сверления отверстий в деревянной стене подойдёт дрель с обычным наконечником. Его диаметр должен быть меньше, чем диаметр пластикового дюбеля. Помните о том, что на крепёжной планке таких отверстий нет, и анкеры с крючками на концах будут цепляться к её краю.


3. Установите крепёжную арматуру: вбейте киянкой или молотком дюбели в отверстия, вкрутите металлический анкер на глубину примерно 12 см (он должен перестать поворачиваться). Затем навесьте бойлер.

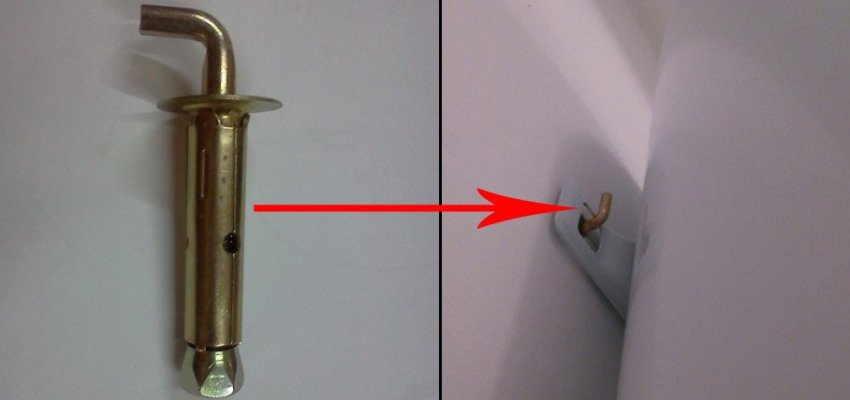

   В просверленные отверстия вставляются и закручиваются анкеры с металлическими крюками, а затем на них вешается бойлер

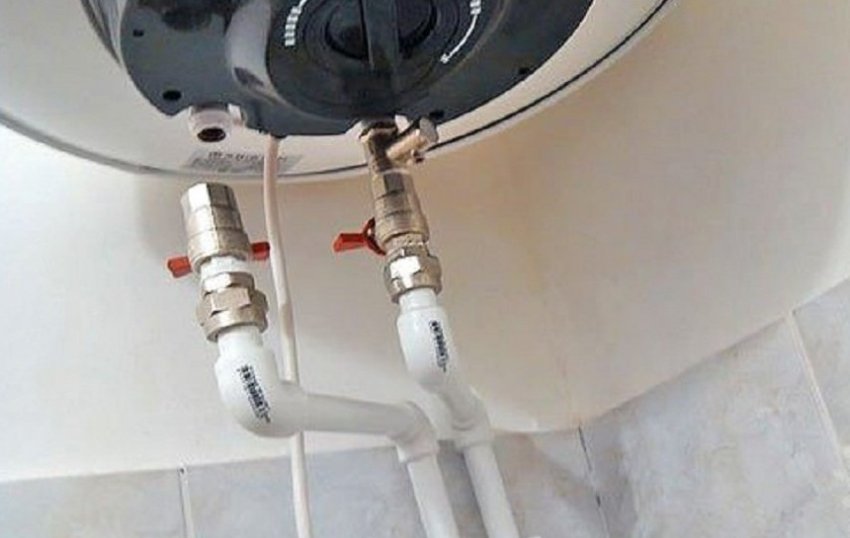

Подсоединение к трубам водопровода

1. При помощи гибких шлангов или полипропиленовых труб подсоедините агрегат к водопроводу. Имейте в виду, что подключение через пластиковые трубы обойдётся вам дороже и займёт больше времени. Если точки подключения уже имеются, то работа не вызовет особых затруднений.


2. При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб. Это займёт примерно полчаса. На врезку тройников в стальную трубу уйдёт больше времени — примерно два часа. При этом потребуется плашка по размеру трубы. При подсоединении обратите внимание на цвет колец трубок, расположенных в нижней части бойлера: через трубку с синим кольцом будет подаваться холодная вода, через трубку с красным кольцом — отводиться горячая.



   При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб



3. На подачу холодной воды следует установить предохранительный клапан для сбрасывания излишнего давления. Оно производится в автоматическом режиме. Это помогает предотвратить поломку водонагревателя. Если в комплекте с нагревателем воды этой детали нет, то её придётся купить отдельно. При установке клапана важно учесть направление течения воды. Для облегчения техобслуживания перед клапаном можно врезать дополнительный тройник и подсоединить к нему кран.

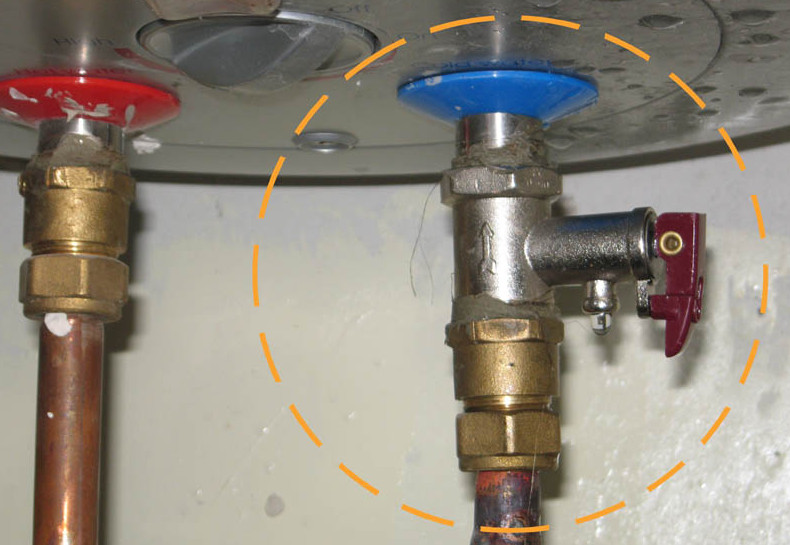

   Через предохранительный клапан производится сброс избыточного давления воды в процессе эксплуатации



4. Накрутите на резьбу уплотнитель, в качестве которого может использоваться пакля, сантехнический лён или ФУМ-лента, и подсоедините предохранительный клапан. Прикрутите к нему один конец гибкого шланга. Здесь можно обойтись без уплотнителя, поскольку в гайке шланга есть герметичная резиновая прокладка. Прикрутите конец второго гибкого шланга к трубе горячей воды также без использования уплотнителя.

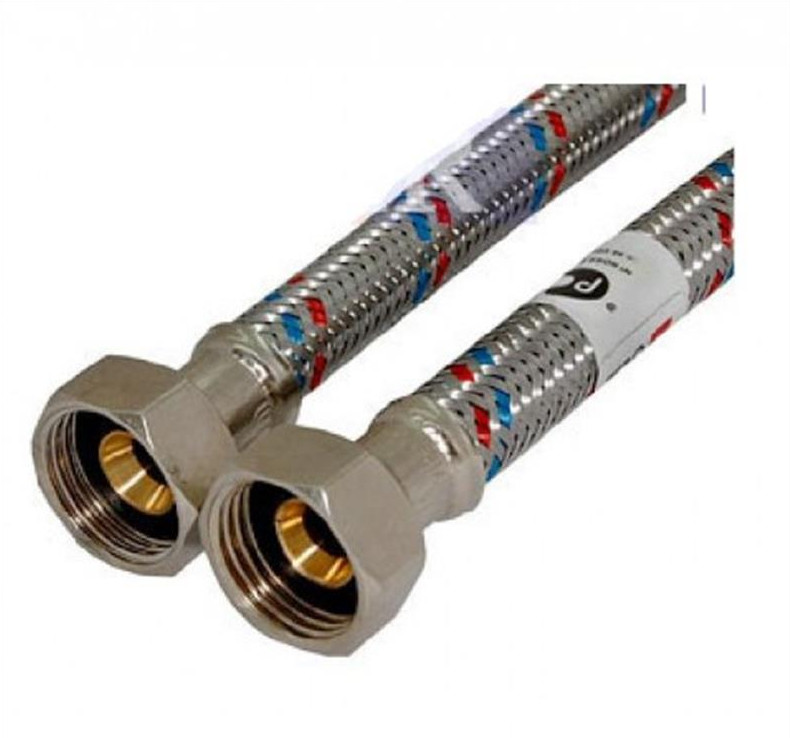

   В крепёжной гайке гибкой подводки установлена резиновая прокладка, поэтому её можно накручивать на трубу без промежуточного уплотнителя (льна, ФУМ-ленты, герметизирущего шнура и т. д.)



5. Соедините конец, через который будет поступать холодная вода, с водопроводной трубой через вентиль или кран. Это необходимо для того, чтобы поступление воды можно было перекрыть, например, в случае замены запчастей бойлера. Свободный конец второго шланга соедините с трубой, идущей к смесителю.

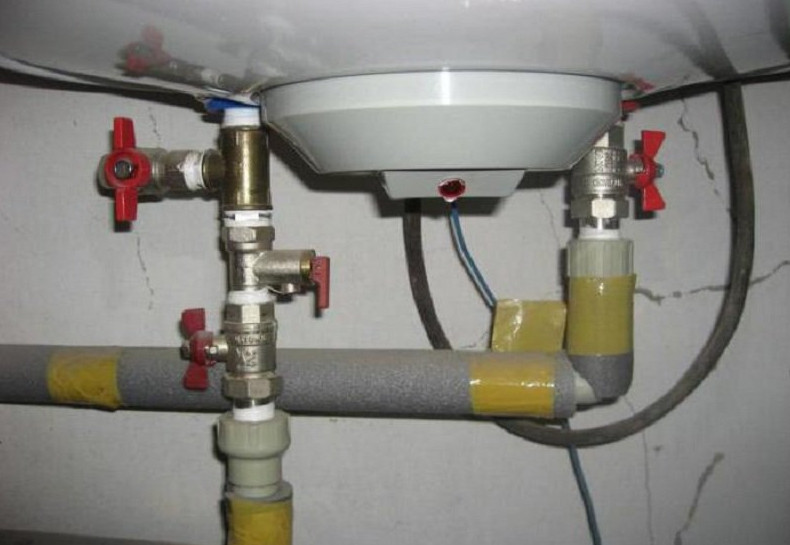

   Труба, по которой в бойлер будет поступать холодная вода, подключается через шаровый кран



6. Если агрегат проточного типа нужен вам только на время отключения горячего водоснабжения, подключите его через душевой шланг. Для этого к бойлеру подсоединяется только холодная вода:



   • перекройте воду;


   • обрежьте трубу болгаркой;


   • нарежьте резьбу плашкой;


   • намотайте сантехнический лён;


   • врежьте в трубу холодной воды тройник;



     Подключение проточного водонагревателя производится через тройник в магистрали холодной воды



   • поставьте запорный кран;


   • соедините собранную магистрать с входом бойлера гибким шлангом.






7. Соедините выход нагретой воды с краном, подающим горячую воду, с помощью металлопластиковой трубы или гибких шлангов без использования дополнительных элементов. Для проверки герметичности соединений пустите воду, наполните ёмкость и оставьте примерно на час. При отсутствии протечек на протяжении этого времени смело включайте агрегат в электросеть.

Перед установкой водонагревателя в ванной комнате позаботьтесь о наличии системы горячего водоснабжения с циркуляцией. Это поможет свести к минимуму энергопотери при постоянном наличии в трубах горячей воды.

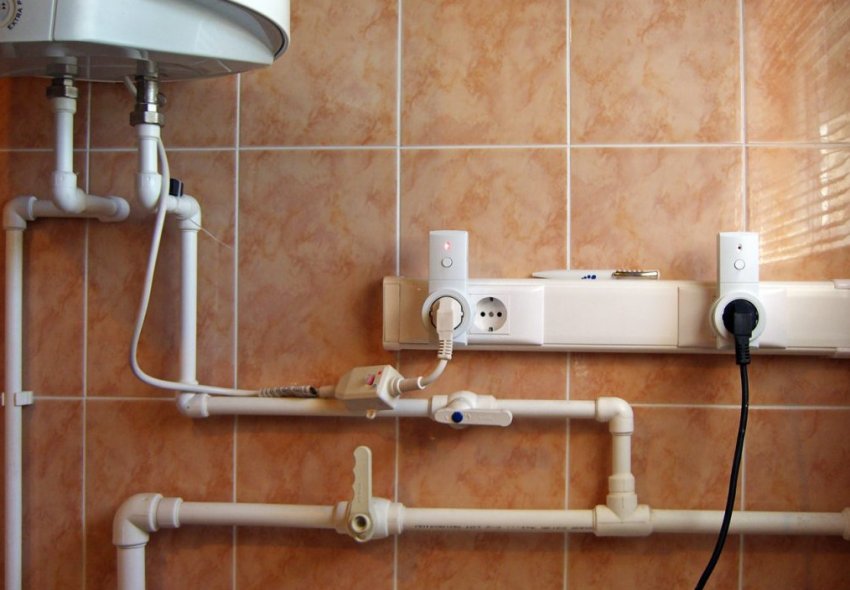

Подключение бойлера к электрической сети

В комплекте с некоторыми бойлерами идёт кабель с вилкой, соединённый с агрегатом. Если этих элементов нет, то они докупаются отдельно.

При работе с электричеством во избежание несчастных случаев обязательно соблюдайте технику безопасности.

1. Рядом с оборудованием установите розетку с заземлением. Если проверка герметичности показала отсутствие протечек, смело подключайте вилку бойлера к электророзетке.

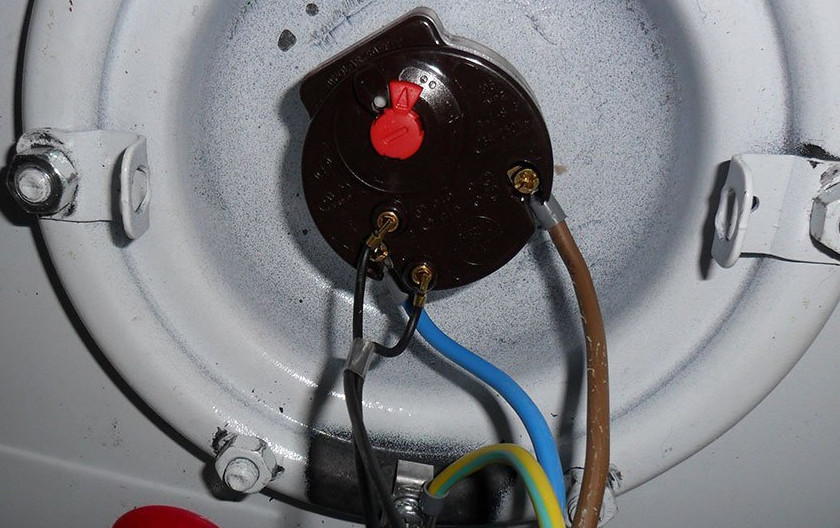

2. Подключение электропитания можно осуществить напрямую в электрический распределительный щит, используя отдельный выключатель-автомат. При этом необходимо соблюдать следующую схему:



   • голубой провод, подходящий к клемме водонагревателя N, является нулевым или обратным;


   • коричневый провод, подходящий к клемме L, — фазовым;


   • жёлтый провод — заземлением.



     Коричневый провод необходимо подключить к электрической фазе, синий — к «нулю», а жёлто-зелёный — к заземлению







3. О правильном подключении оборудования вас известит загоревшаяся индикаторная лампочка. Затем при помощи регулятора, расположенного в нижней части бойлера, выставьте необходимую температуру. После этого монтаж и подключение водонагревателя можно считать законченным.

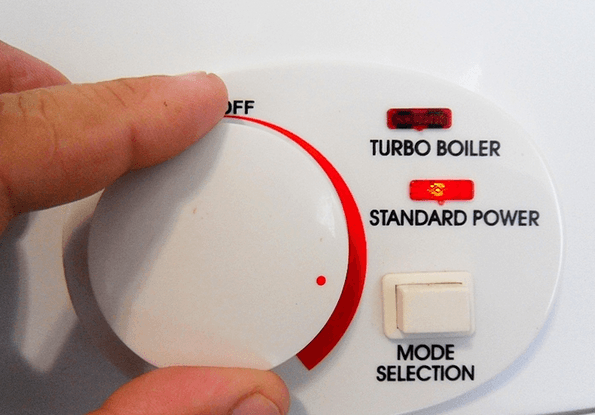

   Температура горячей воды в бойлере устанавливается при помощи плавного регулятора

В целях экономии электричества бойлер можно подключить через реле времени. Это позволит отключать нагрев воды поздно ночью или днём, когда в нём нет необходимости. Если же к водонагревателю подсоединён теплоаккумулятор, его можно, наоборот, включать на ночь, когда тариф на потребление электричества ниже, чем в дневное время. Днём же он будет автоматически выключаться.

Рассмотрим вариант подключения бойлера через реле времени АВВ АТ1-R. Оно может быть как с батарейкой внутри, так и без неё. Батарейка внутри механизма позволяет работать в автономном режиме на протяжении 200 часов.

Реле позволяет включать питание электрического прибора только в определённые периоды времени

Линия, питающая водонагреватель, будет идти от щитка, расположенного в топочном помещении, непосредственно на устройство. Реле времени этой модели оснащено одним контактом на замыкание. В зависимости от типа бойлера оно имеет возможность коммутировать активную нагрузку до 16 А.

На устройстве есть шкала с указанием значений временных промежутков. Четыре деления обозначают интервалы в 15 минут. Таким образом, промежутки времени можно выставлять равными 15, 30 и 45 минут.

Изначально при подаче напряжения на реле времени подключённая нагрузка будет находиться во включённом состоянии. Это означает, что при помощи рычажков мы будем устанавливать время отключения нагрузки.

Для самостоятельного отключения нагрузки необходимо передвинуть красный рычажок, расположенный рядом со шкалой времени, в положение 1.

После этого необходимо выставить время срабатывания. Постарайтесь подобрать для этого ровный час, к примеру, 18:00 или кратное 15 минутам время: 18:15, 18:30, 18:45. Чтобы выставить время, нужно крутить барабан, пока необходимые показания на шкале не совпадут с белым рычажком рядом с отметкой «1–0».

Видео: установка и подключение водонагревателя (бойлера)

Утепление бойлера

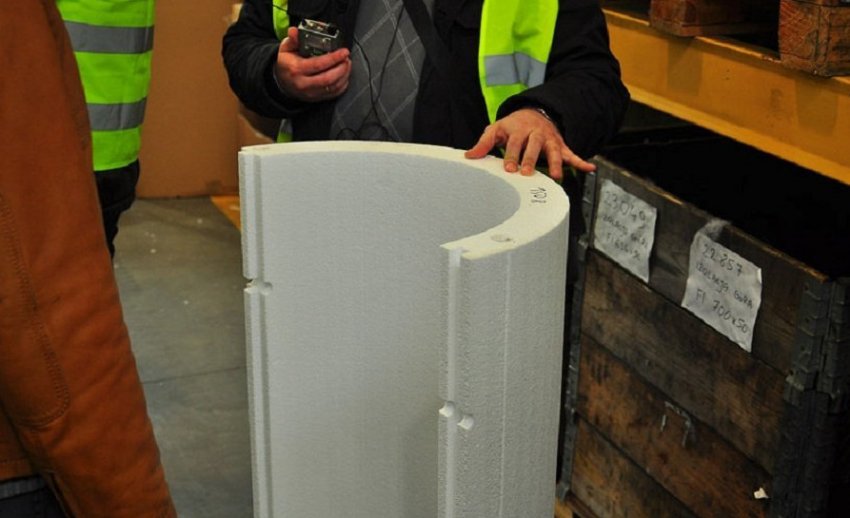

Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.

Качественный утеплитель не позволит воде быстро остыть

Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.

Пространство между стенками баков выполняет функцию утеплителя

И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.
