Как изготовить распашные ворота своими руками: уникальная технология - Строительство и ремонт.

Ограждение промышленной зоны, участков общественного предназначения или частного владения немыслимо без установки забора. Непременной его составляющей являются въездные ворота. Можно сэкономить денежные средства, изготовив такой объект самостоятельно.

•
  #i-2



•
  #i-3



•
  #i-4



•
  #i-5


#i-6


#i-7


#i-8

•
  #i-9



•
  #i-10


#i-11

•
  #i-12



•
  #i-13



•
  #i-14


#i-15

•
  #i-16



•
  #i-17


#i-18


#i-19

•
  #i-20


Конструкции распашных ворот, виды и исполнения

Распашные ворота имеют простую конструкцию и легче всего поддаются автоматизации. Это особенно важно для ворот, установленных на производственных площадках с большим грузопотоком.

Конструкция ворот без механизма для их открытия и закрытия неудобна, поскольку в таком случае придётся выйти из машины, поочерёдно открыть и зафиксировать створки, заехать во двор, а затем выполнить все действия в обратном порядке. На это уходит немало времени, и особенно неприятно делать это в непогоду.

Фотогалерея: различные типы конструкции ворот

Распашные ворота из штакетника просты в изготовлении и требуют немного материалов

Распашные ворота металлического листа надёжны и долговечны

Лёгкие распашные ворота из кованой решетки — это не только защита участка, но и его украшение

Сплошное деревянное полотно делает ворота более надёжными

Выбор направления открывания створок

Створки ворот могут открываться в двух направлениях: наружу или внутрь.

Первый вариант предпочтителен, когда двор имеет небольшую площадь. Недостатком такого решения является необходимость установки механизма открытия/закрытия ворот в скрытом положении. Для этого его размещают в приямке. Такое решение требует дополнительных затрат на герметизацию и влечёт за собой необходимость удлинения осей створок для установки приводного рычага. При открывании внутрь механизм устанавливается непосредственно на стойку ворот, а рычаги крепятся к полотну.

Механизм для открытия и закрытия ворот раположен с внутренней стороны

Выбор конструкции полотна

На этом этапе проектирования чаще всего случаются ошибки, причиной которых являются неучтённые направление и сила ветра в месте установки ворот. Если для местности характерны сильные устойчивые ветра, предпочтительно выбрать решетчатую конструкцию, так как она обладает меньшей парусностью по сравнению со сплошным полотном. Под воздействием ветровых нагрузок перегружаются и быстрее выходят из строя механизмы перемещения створок.

Общие особенности конструкции

На любых воротах имеется ряд элементов, на которые нужно обращать внимание:

1. Петли — детали, крепящие створки на несущих столбах. Их количество и мощность должны обеспечивать плавное перемещение створок в течение длительного времени.


2. Фиксатор центральный — элемент, нужный для установки створок в закрытом положении.


3. Фиксаторы крайние — это детали для временной фиксация створок, когда ворота открыты настежь.


4. Запор — массивная щеколда, засов с петлями или просто петли для замка, закреплённые на створках в 1–1,2 м от нижнего края.

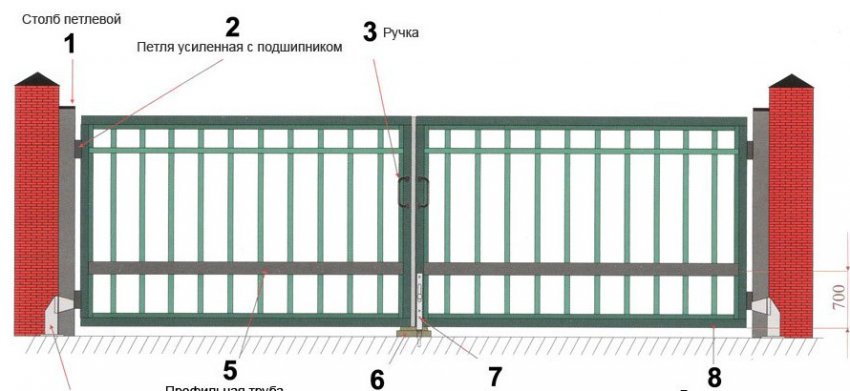

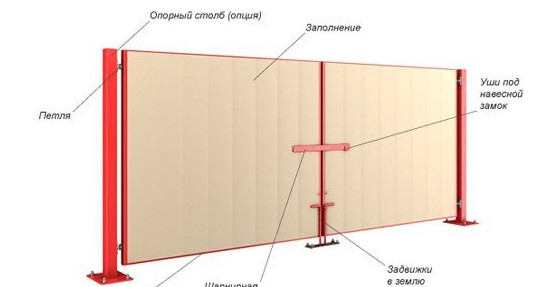

На любых воротах имеется ряд элементов: петли, фиксаторы, запоры

Подготовительные работы по устройству ворот

От тщательности проведения подготовки зависит результат всей работы по сборке и установке ворот. Подготовительные работы включают в себя следующее:

• разработку эскизного проекта въезда с деталировкой и составлением ведомости материалов;


• ревизия остатков стройматериалов от предыдущего строительства и включение подходящих деталей в проект;


• приобретение материалов в соответствии с материальной ведомостью;


• изготовление деталей, закупка сопутствующих материалов и недостающих инструментов.

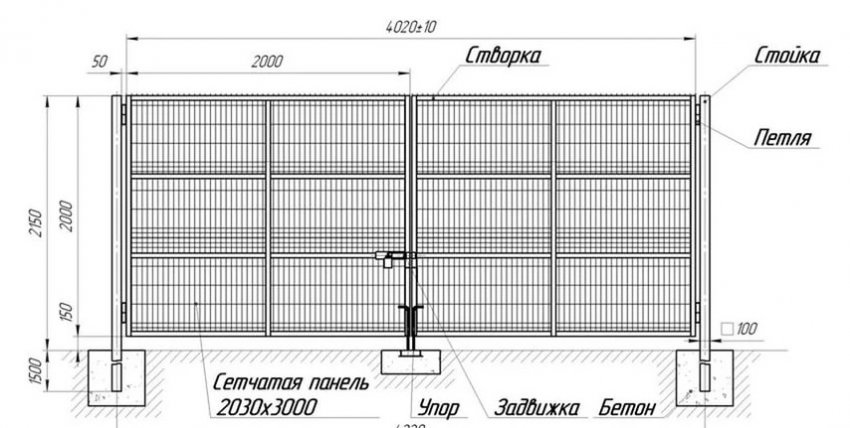

Перед началом работ важно выполнение эскизного проекта распашных ворот

По приведённому эскизу остаётся подсчитать количество элементов по каждой позиции, чтобы получить материальную ведомость. Нужно также продумать способы исполнения (сварка, клёпка), материал для защитного покрытия, размеры бетонных оснований и другие элементы конструкции. Эти позиции в необходимых количествах также вносятся в ведомость материалов.

Подбор материалов для распашных ворот

Это, пожалуй, самый важный момент. Даже великолепно исполненные ворота могут совершенно не смотреться на участке, если они не гармонируют с ограждением участка или цветом крыши дома. Важен единый стиль оформления.

Наиболее распространены изделия из металла в различных сочетаниях.

Несложными в изготовлении являются ворота, выполненные из трубы профильной 60х40 мм и профнастила

В этом случае сочетание кирпича, деревянного штакетника и коричневого профнастила представляется сомнительным. Такое решение может гармонировать только с деревянным домом на участке.

На фото ниже представлен пример более удачного сочетания ворот с ограждением по цвету и стилю. Этот вариант выполнен практически из тех же материалов. Элементы простейшей ковки из прутка доступны для самостоятельного изготовления.

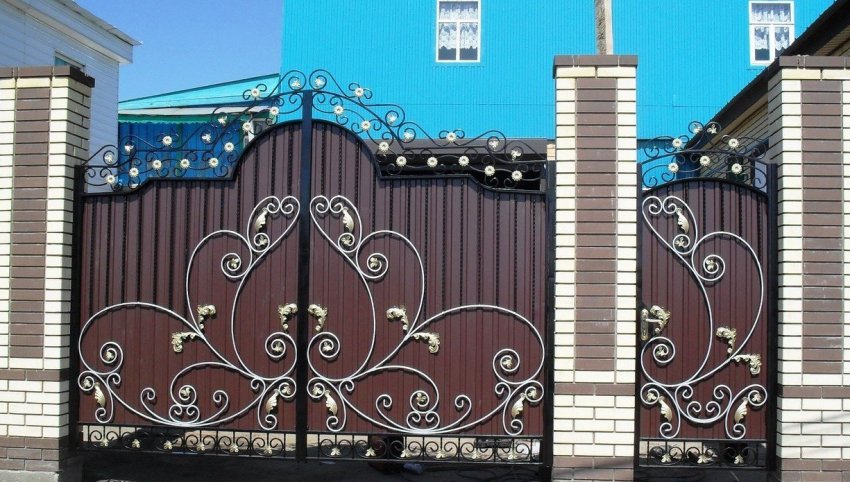

Металлические ворота из профнастила можно украсить элементами ковки

Успешным нужно признать применение в комбинации с металлом сравнительно нового материала — сотового и монолитного поликарбоната.

В конструкции распашных ворот можно использовать вставки из поликарбоната и украсить их художественной ковкой

Достоинствами этого материала являются его высокая прочность, лёгкость в обработке и большой выбор тонировок и степени прозрачности.

Невозможно перечислить или показать всё разнообразие комбинаций различных материалов для изготовления распашных ворот. Успешное решение при минимуме затрат зависит только от исполнителя.

Материалы и инструменты для изготовления распашных ворот

Всё необходимое для изготовления ворот уже просчитано на стадии проектирования и составления материальной ведомости. Это относится не только к основным, но и к вспомогательным материалам. Нужно добавить только деревянные брусья для изготовления стапеля, который необходим для обеспечения плоскостности створки в процессе сборки.

Стапель для сборки створок нужен для обеспечения плоскостности изделия

При установке стапеля нужно уделить внимание плоскостности его несущих элементов. Так как это лишь вспомогательная конструкция, в процессе сборки нет необходимости отпиливать выступающие концы, и материал впоследствии можно будет использовать для других целей.

Инструменты, приспособления и материалы

Рассматривая потребность в этих изделиях, оговорим начальные условия. Предположим, что нужно изготовить створки ворот комбинированной конструкции с использованием металлических профилей в виде прямоугольной трубы 80х40 мм для основного каркаса, такого же материала размером 40х40 мм для укосин и рёбер жёсткости, а также деревянной доски — вагонки для заполнения полотна створок.

Для работы понадобятся:

1. Ручная шлифовальная машинка (болгарка) для резки металлического профиля и обработки места отреза с целью шлифовки острых кромок и удаления заусенцев.


2. Абразивные диски для шлифмашины.


3. Угольник слесарный — для разметки места резки.


4. Рулетка трёхметровая — для выполнения замеров.


5. Струбцины для фиксации деталей перед сваркой.


6. Аппарат сварочный бытовой.


7. Электроды, соответствующие материалу створок.


8. Молоток для удаления окалины со сварных швов.


9. Пила-ножовка по дереву для работы с вагонкой.


10. Шуруповёрт — для крепления деревянных деталей к каркасу створок.


11. Винты самонарезающие — для тех же целей.


12. Электродрель — для сверления отверстий под саморезы соответствующего размера.


13. Тиски слесарные — для закрепления прутков при изготовлении фиксаторов.


14. Отвес строительный — для контроля вертикальности при установке створок на опорные столбы.


15. Уровень строительный для регулировки положения несущих конструкций стапеля.


16. Грунтовка по металлу и соответствующая краска — для нанесения защитного покрытия на металлические детали.


17. Составы для антисептической обработки деревянных деталей и противопожарная пропитка для дерева.

В ходе выполнения работ могут понадобиться и другие инструменты и приспособления.

Фотогалерея: инструменты и приспособления, необходимые для работы

Болгарка нужна для резки металлического профиля

Шуруповёрт используется для крепления деревянных элементов к каркасу створок

При помощи дрели сверлят отверстия под саморезы

Аппарат сварочный необходим для выполнения основных работ по сборке конструкции

Тисками закрепляют прутки при изготовлении фиксаторов

Струбцину используют для фиксации деталей

При помощи угольника размечают места резки

Монтаж распашных ворот, пошаговая инструкция

Монтаж ворот нужно начинать с установки опорных столбов.

Установка опорных столбов

Для опорных столбов применяются трубы прямоугольного сечения размером 100х100 мм, предпочтительно оцинкованные. Если труба электросварная, то продольный шов нужно располагать на противоположной стороне от места установки навесов.

Приямки для столбов лучше всего изготовить с применением садового бура диаметром 250 мм.

Бурение ям под опорные столбы удобно выполнять садовым буром

Глубина шурфа зависит от глубины промерзания грунта в местности производства работ. Для Подмосковья эта величина составляет 180 см, следовательно, шурф должен быть глубже на 15 см. Если это требование не выполняется, зимой в результате подвижки грунта возможен перекос опорных столбов.

На дне ямы нужно устроить дренаж. Для этого на дно засыпается песок (высота слоя 10 см), затем гравий средней фракции (высота слоя 5 см).

Бетонирование производится в следующем порядке:

1. Установить столб в приямок, проверить соблюдение необходимой высоты и вертикальность.


2. Непосредственно в шурфе установить распорки, чтобы зафиксировать столб.

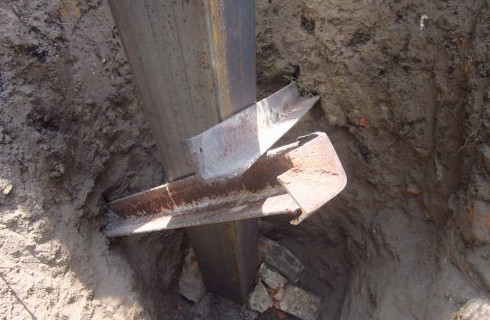

   Опорный столб устанавливают в приямок и фиксируют распорками



3. Залить приямки до уровня грунта бетонным раствором марки М300.

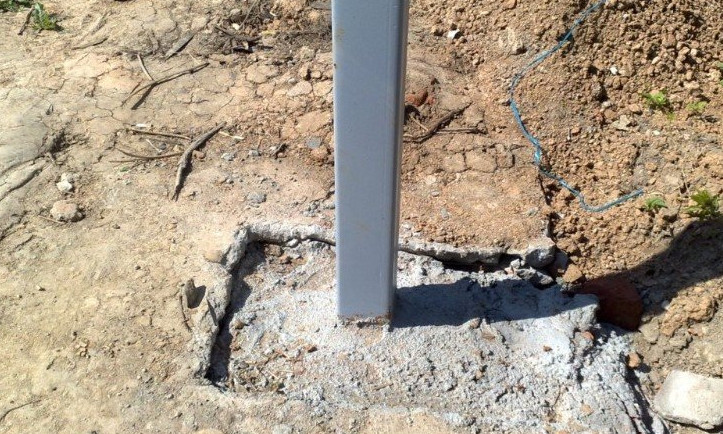

   Бетон заливают в приямки до уровня грунта



4. Оптимальное время затвердевания бетона составляет 28 дней, но уже через 7 суток бетон наберёт прочность, позволяющую продолжить работы. В жаркое время года необходим уход за бетоном — его нужно укрывать плёнкой и периодически смачивать водой.

Одновременно с бетонированием опорных стоек нужно изготовить центральную опору с установкой на ней металлической закладной детали. Отверстия для запорных штырей удобнее выполнить позже — при навешивании створок с разметкой по месту.

Изготовление створок

Пока выстаивается бетон, можно установить стапель и приступить к изготовлению створок распашных ворот. Для этого необходимо:

• измерить расстояние между опорными столбами и при необходимости внести коррективы в продольные размеры;


• установить стапель;


• подготовить детали створок к сборке;


• выложить элементы конструкции на стапель, закрепить их струбцинами;


• проверить правильность выкладки по диагоналям и размеры, при необходимости поправить;


• сварить конструкцию;

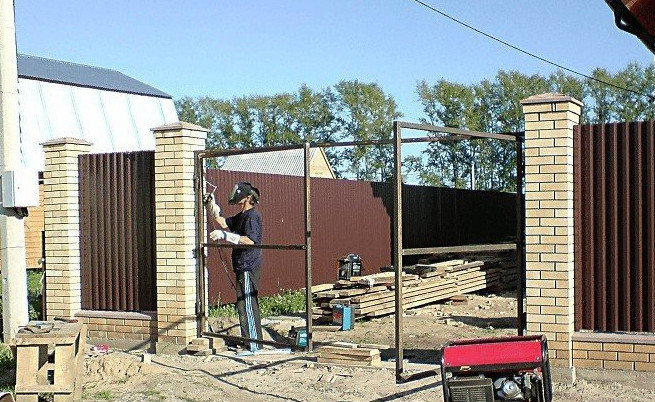

Сборка створок выполняется методом сварки

• после выполнения всех сварных соединений удалить шлак молотком, осмотреть каждый шов, при необходимости проварить повторно;


• окрасить поверхность грунтом, высушить;


• нанести финишное защитное покрытие (краску);


• установить внутреннее полотно створок, закрепить выбранным способом.

Установка створок

Створки нужно установить в положение «закрыто» на временном креплении, при этом:

1. Обеспечить зазоры между опорными стойками и створками, равные размеру воротных петель. Для этого удобно использовать деревянные прокладки. Зазор между створками должен быть от 10 до 50 мм.


2. Расстояние от нижней кромки створок до грунта должно быть не менее 50 мм.


3. По высоте створки устанавливаются на временные подкладки.


4. Проверить свободу хода створок при их открытии. Для этого нужно на нижней кромке ворот установить планку перпендикулярно створкам. Длина планки должна быть равна ширине створки. Выставить планку горизонтально по уровню. Дальний конец планки не должен соприкасаться с грунтом. В противном случае створка при открывании упрётся в землю.


5. Проведя все необходимые измерения, можно устанавливать навесы. Для этого их размещают в предусмотренном зазоре и приваривают к опорным столбам и створкам.



   Навесы распашных ворот приваривают к опорным столбам



6. Если для столбов использовались оцинкованные трубы, сварные швы нужно тщательно зачистить и закрасить специальной краской, которая на 95% состоит из цинкового порошка. В противном случае металл будет активно корродировать, и столбы быстро выйдут из строя.


7. Разметить и просверлить отверстия под фиксирующие штыри, установить их на место.


8. На верх опорной стойки нужно приварить пластину подходящего размера, чтобы заглушить отверстие.



   Фиксирующие штыри нужны только на время длительного отсутствия хозяев или при сильном ветре, чтобы избежать повреждений механизма от ветровой нагрузки

Выбор автоматики для распашных ворот

Наиболее часто в качестве устройства для открывания/закрывания ворот применяются линейные и рычажные приводы на электрической тяге, а также гидравлические приводы.

Линейные приводы

Популярность линейных механизмов обусловлена их меньшей стоимостью по сравнению с рычажными и более высокой мощностью и устойчивостью в работе. Их доля на рынке составляет порядка 95%.

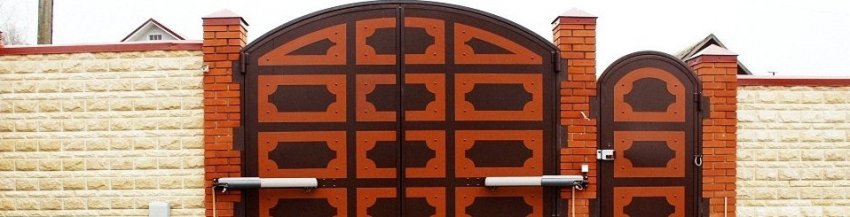

Линейный привод нужен для автоматического открытия и закрытия распашных ворот

Особенность конструкции таких механизмов заключается в использовании червячного винта, что позволяет переносить повышенные нагрузки. Важным фактором, определяющим популярность линейных приводов, является также возможность использовать их для открытия ворот как внутрь, так и наружу. Дополнительным достоинством является возможность их установки на узкие столбы.

Приводы ворот рычажные

Главной особенностью таких механизмов является плавная работа при открывании и закрывании, что обусловлено особенностями конструкции.

При выборе рычажного привода необходимо учитывать размеры и вес створок ворот

Мотор-редуктор через червячную передачу приводит в движение рычаги, связанные со створками. Открывание/закрывание производится в любую сторону на угол до 110°.

Автоматика управления воротами

Механизация работы ворот не даёт каких-либо преимуществ, если применяется без автоматического управления. Удобно открывать их простым нажатием на кнопку пульта управления.

Автоматика для ворот — это совокупность элементов для открывания и закрывания створок путём нажатия на кнопку

Обозначения на рисунке:

1. Привод левой створки.


2. Привод правой створки.


3. Панель управления.


4. Устройство приёма сигналов.


5. Фотоэлементы для обеспечения безопасности.


6. Лампа сигнальная.


7. Приёмная антенна.


8. Стойки для установки фотоэлементов.

Здесь представлен минимальный набор управляющих устройств для обеспечения работы распашных ворот.

Дополнительные устройства на распашных воротах

Автоматизированные распашные ворота не требуют никаких дополнительных элементов конструкции.

Но возможны ситуации, когда вся конструкция подвергается критическим нагрузкам. Прежде всего это относится к сплошным створкам при сильном ветре. Поэтому для страховки применяются традиционные засовы и штыри в нижней части створок. Материалом для их изготовления обычно являются остатки от основной конструкции створок, стальные загнутые прутки диаметром 12–16 мм. Для замочных петель используется металлическая полоса толщиной 4 мм.

Все эти дополнительные элементы используются на время длительного отсутствия хозяев или при наступлении неблагоприятных погодных условий.

Видео: изготовление автоматических распашных ворот своими руками

Красивые, правильно изготовленные автоматизированные ворота являются не только украшением загородного дома, но и надёжным охранным устройством. Сделать их своими руками по силам большинству застройщиков.
