Пожалуй, самыми привлекательными и элегантными являются металлические калитки и ворота, имеющие ажурную структуру и элементы художественной ковки. Помимо внешней эстетики, они ещё и отлично справляются со своей основной задачей — защитой двора от несанкционированного проникновения. Но элементы

Как построить распашные кованые ворота своими руками - Строительство и ремонт.

Пожалуй, самыми привлекательными и элегантными являются металлические калитки и ворота, имеющие ажурную структуру и элементы художественной ковки. Помимо внешней эстетики, они ещё и отлично справляются со своей основной задачей — защитой двора от несанкционированного проникновения. Но элементы ковки никогда не были дешёвыми! Поэтому, если у вас есть желание и вы обладаете определёнными строительными навыками, попробуйте изготовить распашные кованые ворота самостоятельно.







#i-3



#i-5



#i-8



#i-21



Преимущества и недостатки кованых ворот


При первом взгляде на кованые ворота видны только их преимущества. Тем не менее у них, как и у любых других изделий, имеются определённые недостатки.


Преимущества кованых ворот:



  • красота;

  • изысканность;

  • возможность создания эксклюзивного экстерьера за счёт разнообразия решений;

  • прочность;

  • долговечность;

  • отличные защитные свойства.


Недостатки кованых ворот:



  • высокая стоимость;

  • большой вес;

  • сложность в изготовлении.


Фотогалерея: виды кованых ворот



Глухие кованые ворота полностью обеспечат вашу безопасность

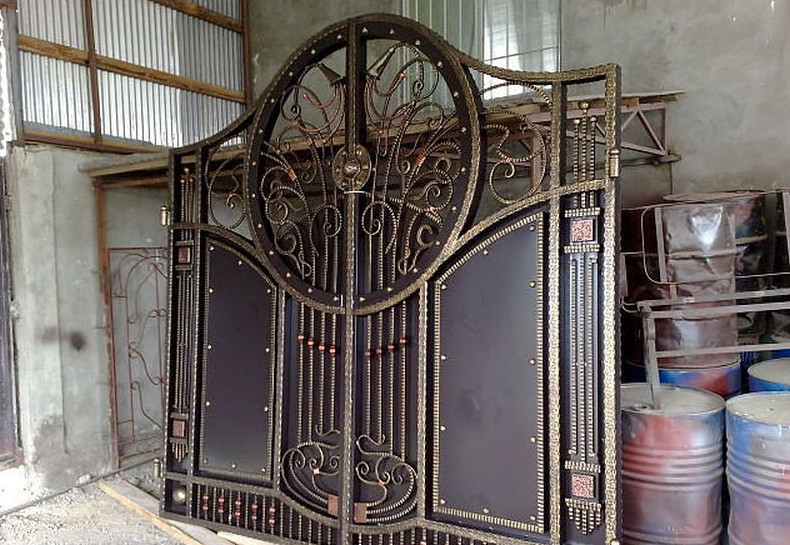

Комбинированные кованые ворота смотрятся очень оригинально

Кованые ворта с заполнением из поликарбоната — современный вариант

Ажурные кованые ворота смотятся легко и изящно

Подготовка к постройке кованых ворот


При подготовке к строительству кованых ворот нужно учесть следующие моменты:



  1. Ворота должны получиться надёжными и практичными в соответствии с требованиями безопасности придомовой территории.

  2. Их конструкция должна отличаться оригинальностью, изысканностью и соответствием ландшафтному дизайну.


Составление чертежа


Чтобы совместить эти критерии, нужно предварительно составить дизайн-проект и выполнить чертёж, в котором следует учесть необходимые размеры и конструктивные особенности ворот, а также конфигурацию земельного участка и нюансы месторасположения. Схему будущих кованых ворот можно набросать самостоятельно или использовать уже готовый чертёж.



Чертёж можно составить самостоятельно или использовать готовый


На чертёж должны быть нанесены следующие элементы:



  • каркас, создающий форму и обеспечивающий жёсткость конструкции;

  • установочная часть — металлические компоненты, закрепляющие опорные столбы и калитку;

  • навесы, связывающие установочный профиль и двери;

  • узоры — элементы ковки, придающие воротам эстетику и обеспечивающие дополнительную жёсткость;

  • замок или защёлка — необходимый компонент для открывания/закрывания ворот.


В чертеже показывается конфигурация створок и указываются их габариты. Форма ворот может быть традиционной прямоугольной либо с ломаным верхним краем или радиусом. Кроме размеров створок чертёж должен содержать наглядную информацию о размещении рёбер жёсткости, интервалах между ними и другими компонентами, расположении элементов декора и запирающих устройств. Также на схеме указывается вид крепления ворот к ограде и расположение калитки.



На чертёж должны быть нанесены все элементы ворот


Необходимые материалы и инструменты


Если вы обладаете навыками в кузнечном деле и знаниями в области физико-механических свойств металла, то для вас не составит особой сложности выковать элементы ворот своими руками.


Расчёт материала


Нам понадобится листовая сталь толщиной до 1 мм. Для изготовления пик и витых прутьев используется сталь толщиной 5 мм и профильная четырёхгранная труба с сечением не более 1,4 мм. Подобные параметры обусловлены тем, что более тонкий материал в конструкции ворот смотрится очень плохо, а создать кованое изделие из стали большего сечения в условиях домашней мастерской невозможно из-за отсутствия специального оснащения.


Формула расчёта требуемого количества металла для изготовления пик выглядит так: сумма общего количества всех элементов + 30%.


Если у вас глухой забор и вы также хотите, чтобы сквозь ворота не была видна придомовая территория, понадобится материал для заполнения створок: стальные листы, профнастил, поликарбонат, фанерные щиты или деревянные доски.



Если вы не хотите, чтобы сквозь ворота была видна придомовая территория, то можно сделать створки ворот с заполнением


Используемые инструменты


Для создания конструктивных и декоративных элементов ворот способом ковки и их дальнейшего соединения понадобятся следующие инструменты:



  • кузнечный горн;

  • наковальня;

  • шлифовальная машина с диском для шлифовки и полировки металла;

  • газовый сварочный аппарат для точечной сварки;

  • электрический сварочный инвертор с набором электродов для финишной сварки;

  • разнообразные тиски и молотки;

  • специальные клещи для удерживания горячего металла;

  • станок для выполнения фигурных работ;

  • лекальные тисы с длинным рычагом;

  • источник высокотемпературного огня.

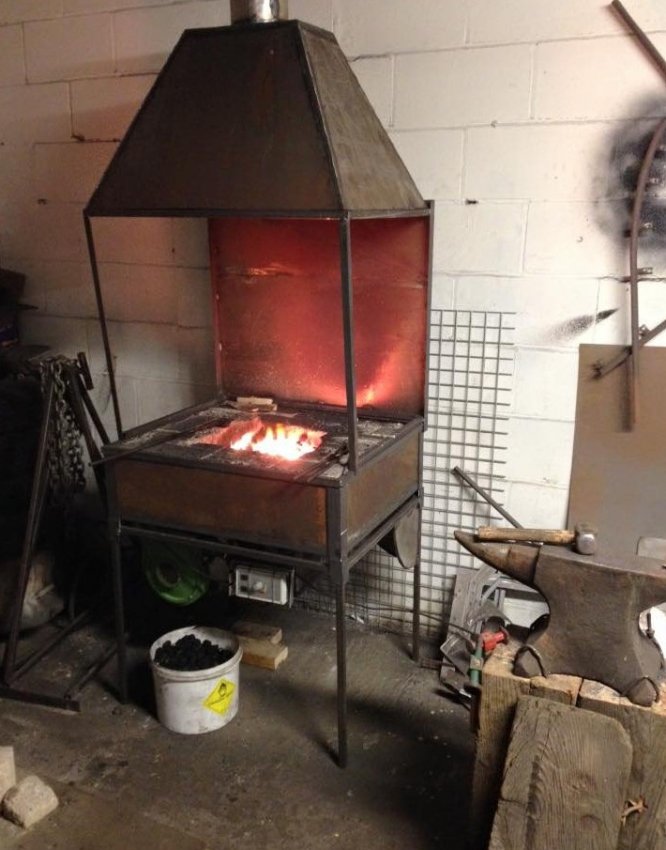

Для ковки декоративных элементов понадобится кузнечный горн


Пошаговая инструкция по постройке и установке распашных кованых ворот


После подготовки всех требуемых инструментов, материалов и заготовок можно приступать непосредственно к процессу ковки. Существует две её разновидности: горячая и холодная.


Горячая ковка


Данный способ предполагает нагрев металла до мягкости и податливости и последующую его обработку методом ручной или гидромеханической штамповки.


Важно помнить о том, что после изготовления согнутых или обрезанных элементов их размеры увеличатся. Чтобы пружинящий материал стал податливым и лёгким в обработке, его необходимо предварительно отжечь, затем нагреть и остудить.


Видео: ручная горячая ковка


Холодная ковка


Метод холодной ковки более лёгкий, но такой же трудоёмкий. Данный способ предполагает сгибание металла под высоким давлением. Для этого нужны специальные инструменты.


Видео: холодный способ ковки


Если у вас нет навыков в кузнечном деле или необходимого оборудования, можно использовать готовые наборы кованых изделий, широко представленные в продаже. Вы можете выбрать любой узор, отвечающий вашему эстетическому вкусу и соответствующий общей концепции дизайна ворот. Сварить отдельные элементы в общую конструкцию довольно просто.


Изготовление створок ворот


Перед укладкой элементов с помощью сварки следует расчистить место для проведения работ по созданию створок ворот. Далее нужно действовать поэтапно:



  1. Положите несколько швеллеров размером меньше самой конструкции примерно на 20 см на ровную поверхность, которая больше них как минимум на 2 м.

  2. Для обеспечения плоскостности используйте строительный уровень.

    Обеспечить плоскостность можно с помощью строительного уровня


  3. Для получения ломаной линии или радиуса на верхнем участке изделия вырежьте из профиля стойку необходимой длины, указанной в чертеже.

  4. Для получения изделия правильной геометрии измерьте его диагональ при помощи капроновой нити.

  5. При несоответствии диагоналей устраните дефект.

  6. Положите полученную деталь на сварочный стол, подтвердите равенство углов и намертво сварите стыки между собой.

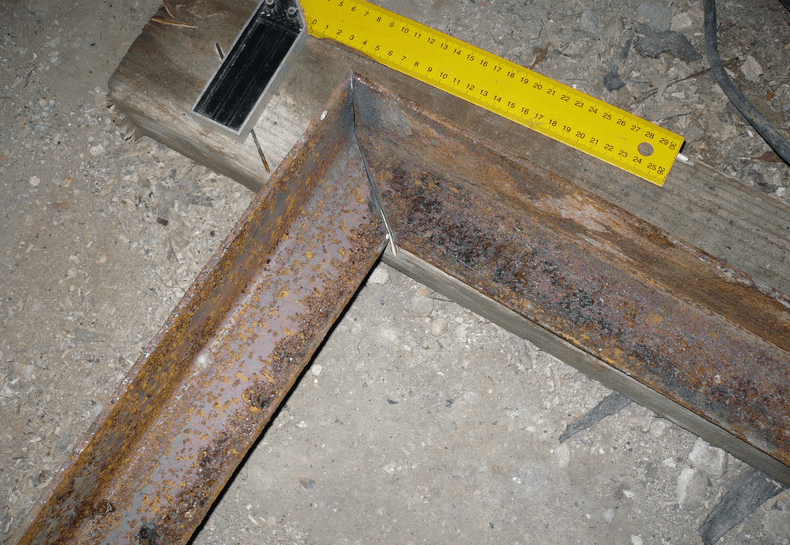

    Нижняя часть конструкции должна обладать прямым углом


  7. Удалите сварочные наплывы при помощи болгарки с насадкой в виде чистящего диска.

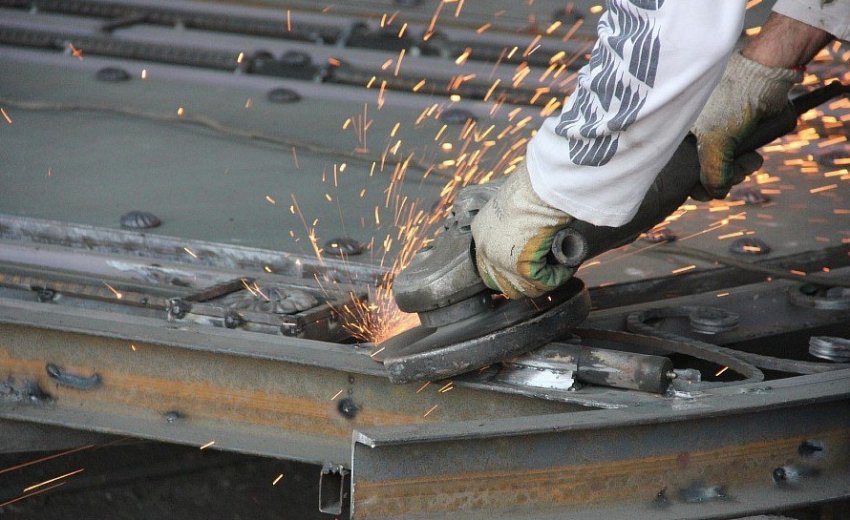

    Неровности и наплывы можно удалить с помощью болгарки



Если требуется получение ломаного края, то следует сделать следующее:



  1. Начертите необходимую линию на металлическом листе и обрежьте.

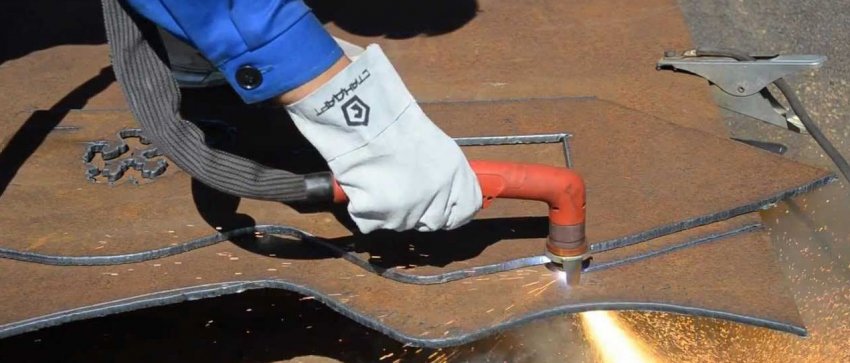

    Резка по металлу осуществляется при помощи электрического лобзика


  2. Совместите профиль с листом.

  3. Скрепите лист и компоненты между собой при помощи сварочного полуавтомата.

  4. Оставшиеся детали соедините между собой струбцинами, сварите и дождитесь остывания заготовки.

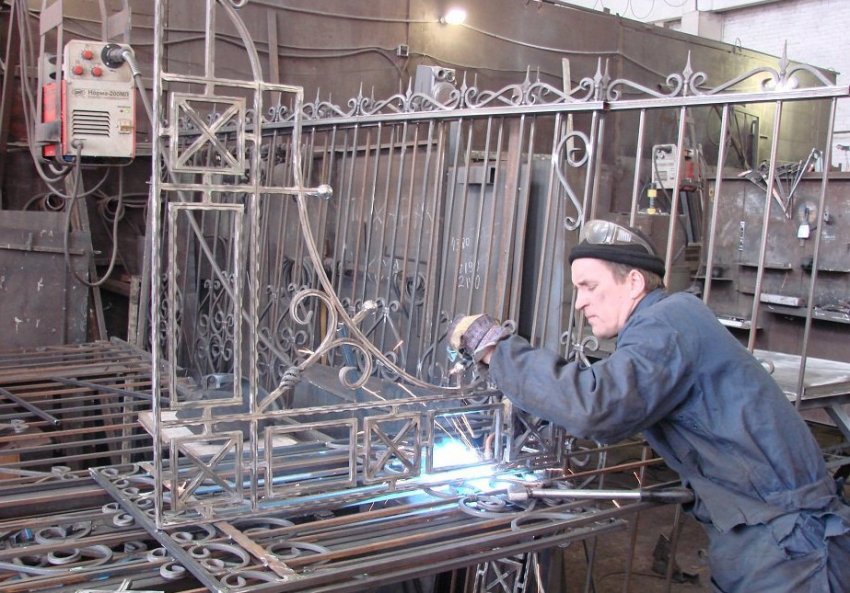

    Детали ворот следует сварить сварочным аппаратом


  5. Проведите зачистку при помощи болгарки.



Форма ворот может быть с ломаным верхним краем


Если требуется получение радиуса:



  1. Подготовьте несколько заготовок створок.

  2. Уложите створку на металлический лист и прихватите при помощи сварочного аппарата.

  3. Замерьте верхнюю планку, прибавив 30 процентов, и срежьте заготовку.

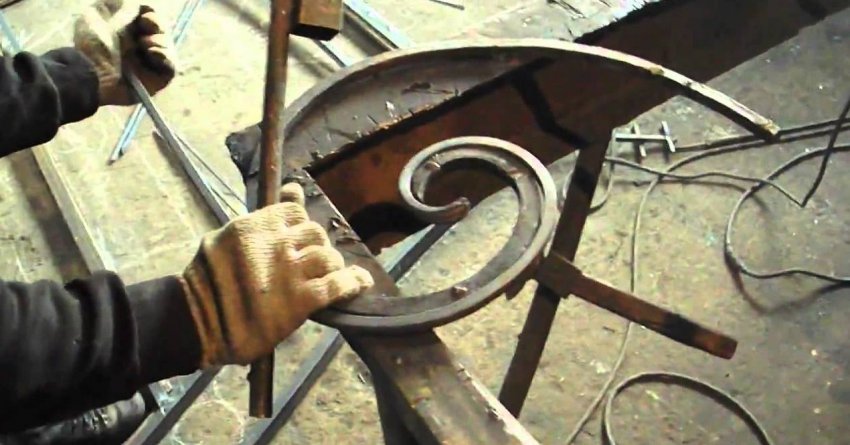

  4. Прихватите одну сторону жёсткими тисками и согните, создав нужный радиус (диаметр должен быть несколько больше самого профиля).

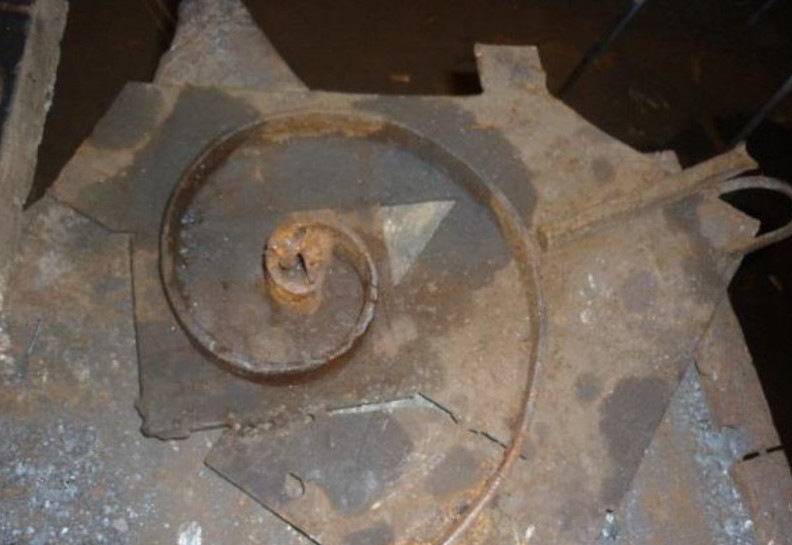

    Диаметр элемента должен быть больше самого профиля


  5. Повторите данные действия со второй заготовкой.

  6. Поместите радиус на верхнюю часть створки, обрежьте по краям и приварите.

    Перед креплением элемента нужно проверить правильность крепежа и обрезать излишки


  7. Дождитесь остывания и очистите от наплывов, используя болгарку.


Необходимо помнить о том, что слишком большой радиус не следует делать путём изгиба. Для изготовления большого радиуса берётся шаблон с 30-процентной надбавкой, и с одной стороны острым углом производится надрез. Затем заготовку нужно зажать по краям и немного надавить на другой край.



Для изготовления радиуса берётся шаблон с 30-процентной надбавкой


Изготовление спиральных прутьев и пик


Спиралевидные прутки и пики являются, пожалуй, основными элементами кованых ворот, поскольку определяют их дизайн.

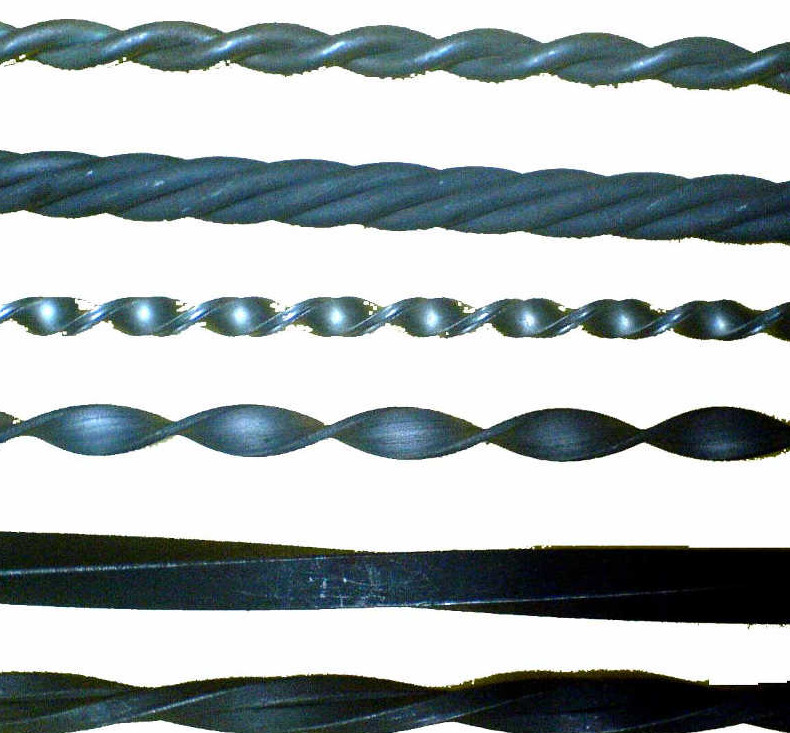

Спиралевидные прутья и пики являются самыми распространёнными элементами кованых ворот


Спиральные прутья

Витой прут изготавливается из стального отрезка четырехгранной формы. Для его создания нужно сделать следующие действия:



  1. Разогрейте металлический четырехгранный отрезок в горне.

  2. Зажмите изделие тисками и проверните несколько раз до получения необходимого количества витков.

    Прутки делаются с помощью скручивания разогретого металлического отрезка


  3. Завершите процесс рихтовкой.


Пики

Изготовление пик начинается с создания заготовок. Качественные пики должны иметь объёмную конфигурацию. Чтобы выковать пику, нужно действовать поэтапно:



  1. Разрежьте стальной лист на квадраты и скорректируйте форму, используя шлифовальную машинку.

  2. Под воздействием высокой температуры доведите заготовку до белого кипения.

  3. Используя молоток, расплющите осветлённый шаблон на наковальне и придайте нужную форму.

    Нужную форму нужно придать с помощью молотка


  4. Закалите пику, остудив её на улице или облив холодной водой.

  5. При необходимости подточите детали, чтобы убрать неровности.

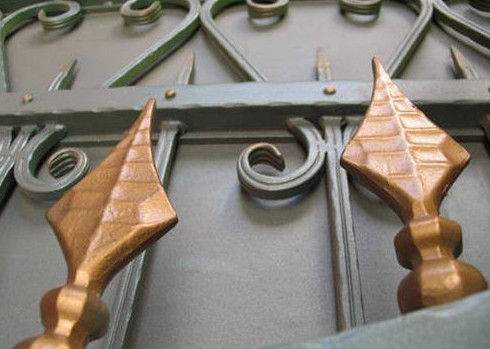

    Пика — один из самых распространённых кованых элементов



После того как все прутки и пики будут выкованы, проверьте заготовки на идентичность и сварите воедино.


Изготовление створок кованых ворот путём сварки готовых элементов


Перед тем как приступить к работе, следует подготовить все компоненты будущей конструкции и требуемые инструменты. Далее нужно действовать по инструкции:



  1. Сварите каркас из стального листа толщиной до 15 мм. Чем сложнее конструкция, тем толще должен быть материал. Если планируется закрепить с одной стороны железный лист, то рекомендуется использовать утолщённый металл.

  2. Разрежьте профильную трубу, в процессе периодически её поворачивая и соблюдая геометрию углов, по которым затем будет проходить сварной шов.

  3. Предварительно сварите все элементы точечно на плоской поверхности, чтобы конструкцию не перекрутило.

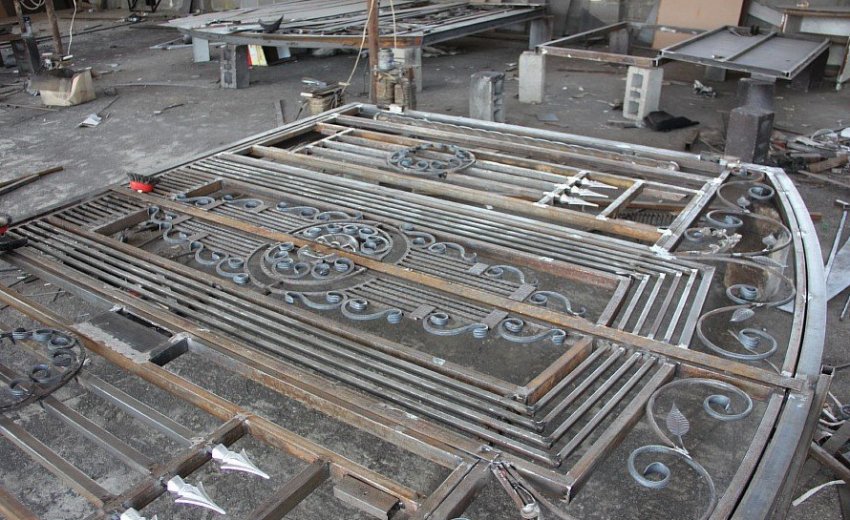

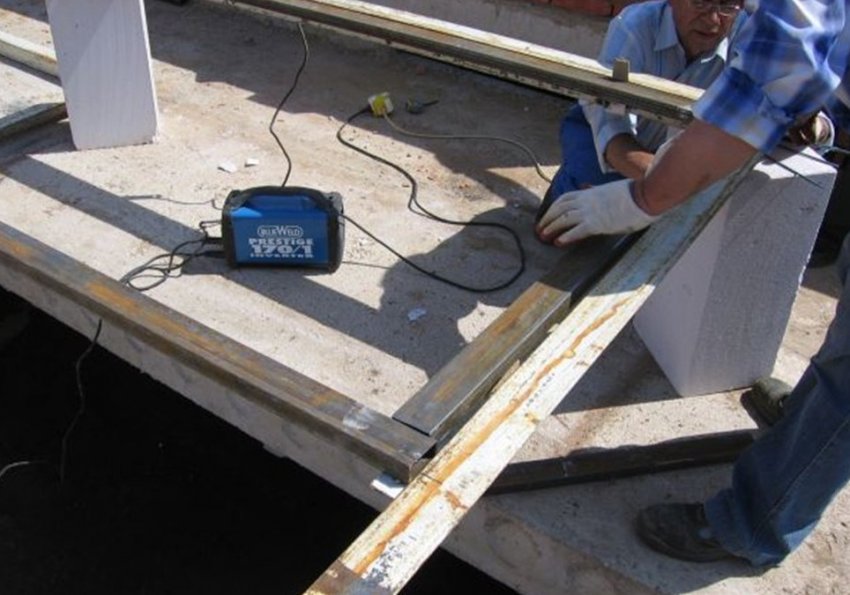

    Приваривать элементы створок ворот следует на плоской поверхности


  4. Проверьте каркас на наличие перекосов.

  5. Проварите швы сварочным инвертором.

  6. При помощи сварочного аппарата прикрепите к готовой раме замок и ручки, а затем обработайте шлифовальной машиной.

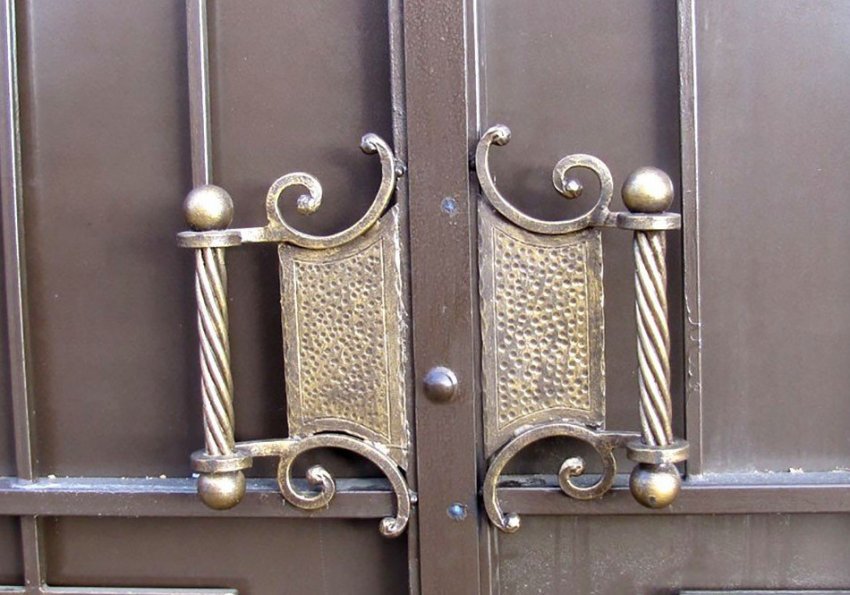

    Ручки для ворот можно купить готовые или выковать самостоятельно


  7. Проверьте, нет ли в изготовленной конструкции неровностей. Если присутствуют наплывы, устраните данные дефекты с помощью болгарки.

  8. Если в конструкции ворот предусмотрено глухое заполнение металлическими листами, вставьте их внутрь каркаса и закрепите сварными соединениями.

    Заполняющие металлические элементы крепятся с помощью сварочного аппарата


  9. При помощи сварочного инвертора приварите готовые декоративные металлические элементы на лицевой стороне каркаса, обеспечивая их симметричность на обеих створках.

  10. Отшлифуйте приваренные элементы при помощи болгарки со специальным шлифовальным кругом.

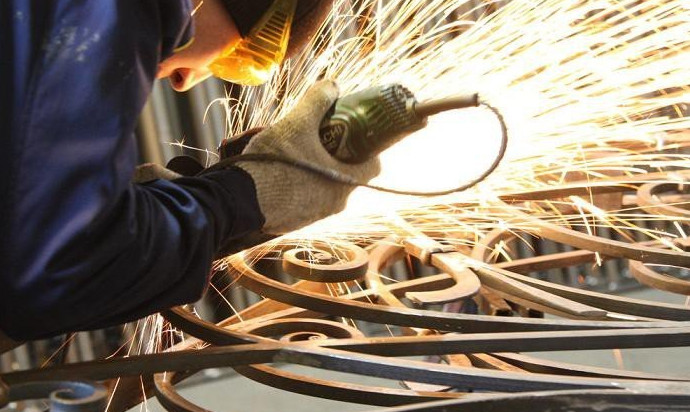

    Неровности на поверхности приваренных элементов можно отшлифовать болгаркой, а труднодоступные места — наждачной бумагой


  11. Труднодоступные места отшлифуйте вручную наждачной бумагой.


Видео: кованые ворота своими руками


Монтаж ворот


Кованые железные ворота отличаются большим весом, поэтому для них нужны прочные опоры. Для надёжной защиты построенной конструкции от колебаний и избегания риска провисания её следует установить на прочные столбы из стальных труб в комбинации с кирпичной облицовкой. Опоры изготавливаются поэтапно:



  1. Перед установкой столбов осуществляется разметка. Её необходимо производить с учётом кирпичной обложки профильных труб. Для этого подойдёт метод «набрасывания» толщины металла.

  2. Для установки опорных столбов выкапывают ямы глубиной 70–100 см (ниже точки промерзания земли) и шириной, равной диаметру стальной трубы плюс максимум 10 см. Более широкая яма увеличит риск перекашивания опоры после навешивания на неё тяжёлой створки.

  3. Столбы помещают в ямы строго перпендикулярно поверхности почвы и засыпают щебнем. Если не соблюсти принцип перпендикулярности, то после установки ворот их «поведёт».

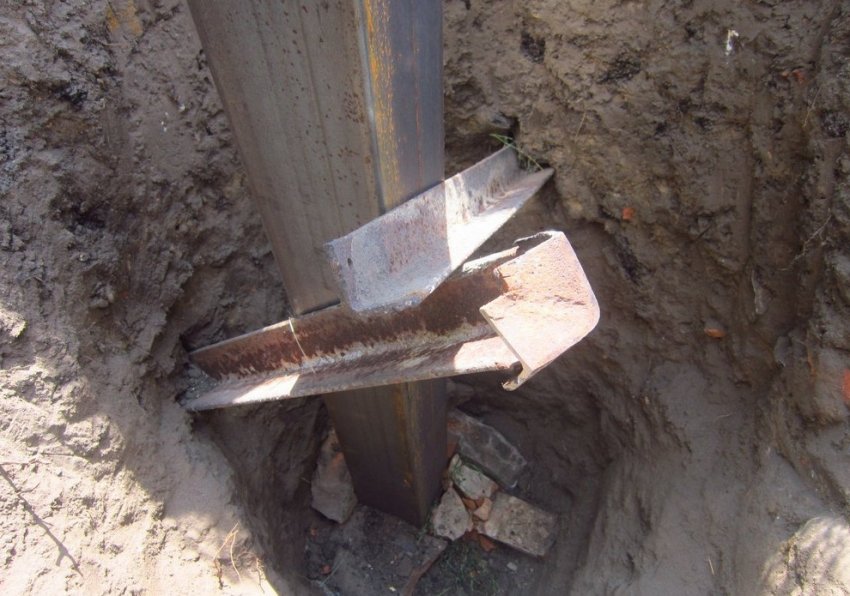

    При вкапывании опорных столбов нужно соблюдать перпендикулярность поверхности почвы


  4. Для укрепления опор применяется цементный раствор, состоящий из 1 части сухой цементной смеси и 3 частей песка. Подготовленный раствор заливается в ямы, утрамбованные щебёнкой. При этом опять необходимо следить за перпендикулярностью столбов.

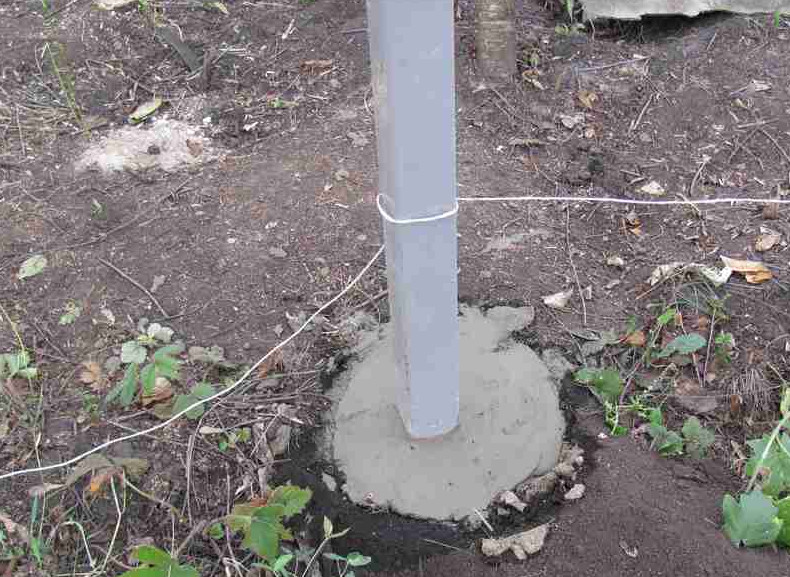

    Для укрепления опорные столбы следует залить цементом


  5. После застывания цемента к трубам приваривают шинки для крепления створок шириной 6–7 см. Если конструкция слишком тяжёлая, необходимо приварить к каждой дверце по 3 шинки.

  6. Затем принимаются за выкладку кирпича способом перекрытия последующим швом предыдущего. Работа осуществляется с помощью кельмы.



Кирпичная облицовка усиливает прочность столбов


После этого к дверцам ворот необходимо приварить петли в соответствии с расположением креплений на опорах. Сначала снизу привариваются две петли в одном направлении, и на них навешиваются створки. Верхняя петля приваривается в обратном направлении от уже установленных ворот. Если прикрепить петли таким образом, то ворота не смогут снять злоумышленники. После этого проверяется работа ворот, и устраняются имеющиеся деффекты (заедания, небольшие перекосы и т. д.).



Во избежание риска провисания створок их следует установить на прочные столбы из стальных труб в комбинации с кирпичной облицовкой


Видео: монтаж кованых ворот своими руками


Отделка готовых кованых ворот


Чтобы железные кованые ворота выглядели благородно и были полностью защищены от ржавчины, их можно покрасить. Для этого подойдёт любая краска, но лучше смотрится покрытие с матовым эффектом. Для окрашивания фигурных изделий применяется кисть или распылитель. Также можно купить в строительном магазине баллончики с краской и воспользоваться ими.


Процесс окрашивания состоит из трёх стадий:



  1. Зачистите металл шлифовальной машинкой.

  2. Загрунтуйте ворота специальным покрытием с антикоррозийными присадками.

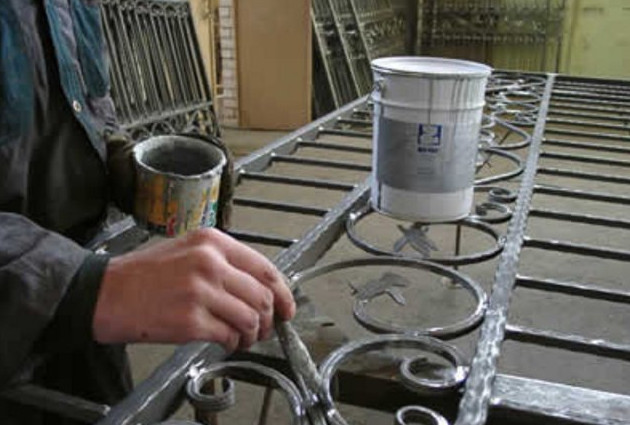

    Чтобы металлические элементы не ржавели, перед покраской их следует покрыть специальным средством


  3. Покрасьте железные ворота, калитку и ограждение качественной и долговечной краской. После её высыхания конструкция готова к эксплуатации.

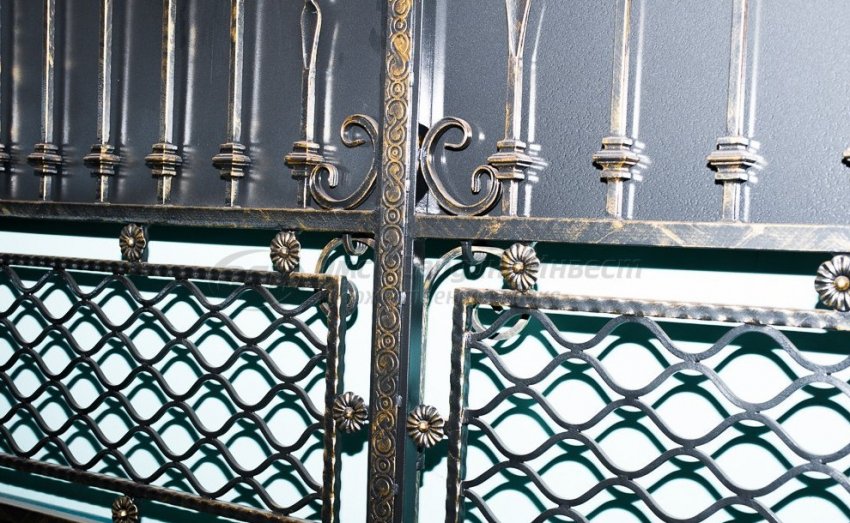

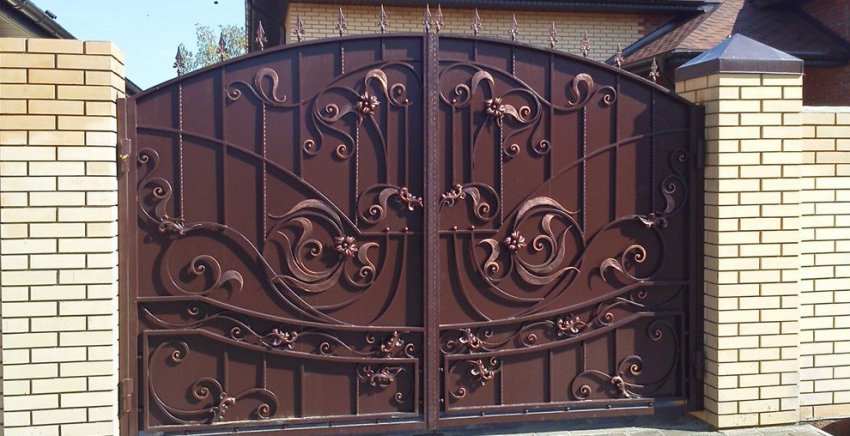

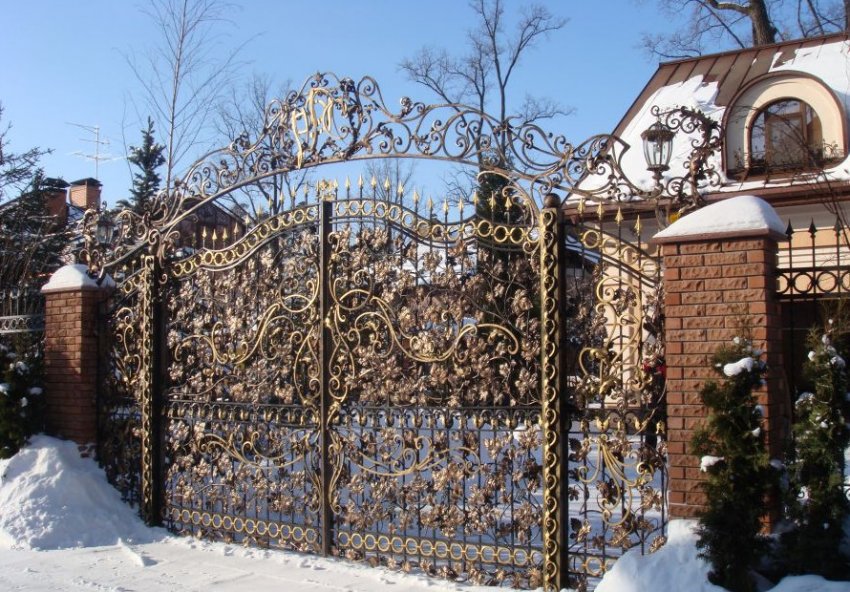

Окрашивание бронзовой краской придаст воротам изысканности


Красивые и стильные кованые ворота, сделанные своими руками, придадут вашему участку благородства и изысканности и надёжно защитят его от несанкционированного проникновения.
