Как установить мансардное окно: инструкции, советы, хитрости - Строительство и ремонт.
Чердачное помещение, обустроенное под жилую зону, заметно расширяет полезную площадь строения. Расходы на перестройку мансарды всегда окупаются, так как главные элементы помещения — стены, крыша и пол — уже готовы. Остаётся только утеплить их, провести отделку и обеспечить светом. Наиболее

Как установить мансардное окно: инструкции, советы, хитрости - Строительство и ремонт.

Чердачное помещение, обустроенное под жилую зону, заметно расширяет полезную площадь строения. Расходы на перестройку мансарды всегда окупаются, так как главные элементы помещения — стены, крыша и пол — уже готовы. Остаётся только утеплить их, провести отделку и обеспечить светом. Наиболее экономное решение последнего пункта — это естественное освещение, которое достигается установкой мансардных окон. Параллельно выполняется задача вентиляции, которая для замкнутого пространства также важна.






#i-2



#i-10




Этапы установки мансардных окон


Прежде чем рассматривать последовательность установки окон на мансарде, следует отметить, что их делят на два типа:



  • фронтальные;

  • скатные.


Фронтальные окна монтируются по классической технологии и расположены вертикально в плоскости стены. Скатные врезаются в наклонные элементы крыши и несут на себе всю нагрузку по защите внутреннего помещения от атмосферных явлений. Поэтому к ним предъявляются более высокие требования. Это касается, в первую очередь, качества материалов, из которого сделан стеклопакет. Пластик должен быть устойчивым к ультрафиолетовому излучению, стекло — закалённым или противоударным (триплекс). Уплотнители используются из качественной резины, наружные защитные накладки — из полиэтилена высокой прочности.


Так как обычную штору на такое окно повесить невозможно, часто применяются встроенные внутрь стеклопакета жалюзи или наружные рольставни.



Специалисты отмечают, что мансардное окно, встроенное в скат крыши, даёт на 35–45% освещённости больше, чем обычное фронтальное окно.



При подборе окна также необходимо учесть:



  • размеры;

  • механизм открывания (и закрывания) окна;

  • место расположения поворотной оси;

  • механизм крепления рамы в зависимости от имеющегося типа покрытия кровли;

  • дополнительные механизмы проветривания (например, приточный клапан, москитная сетка и т.д.).



Мансардные окна могут отличаться по способу открывания


После выбора окна можно приступать непосредственно к монтажу, который состоит из ряда последовательных операций:



  1. Подготовка отверстия в кровле.

    Отверстие вырезается по заранее очерченному абрису с учётом технологических допусков


  2. Установка рамы окна (без стеклопакета).

    Перед установкой рамы необходимо извлечь стеклопакет из окна


  3. Гидроизоляция и утепление рамы.

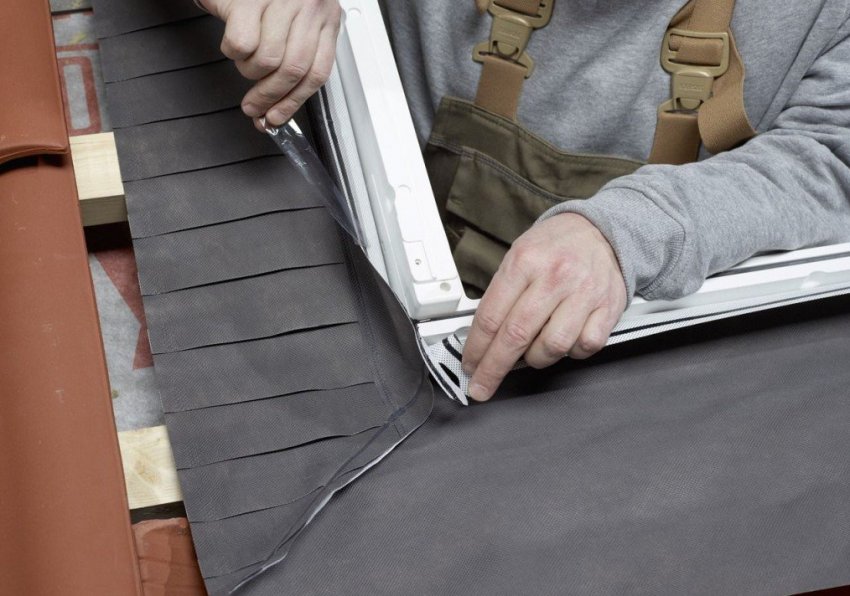

    Скотч помогает надёжно приклеить гидроизоляцию к оконной раме


  4. Установка водоотводного жёлоба в верхней части оконного проёма.

  5. Монтаж оконного оклада.

    Оконный оклад уплотняет гидроизоляционный фартук и защищает окно от механических повреждений


  6. Установка стеклопакета в раму.

  7. Финишная отделка обшивки мансарды вокруг окна — утепление, монтаж откосов и т.д.

    В окнах различных производителей существуют монтажные отличия



В окнах различных производителей существуют монтажные отличия. Но общий порядок остаётся неизменным.


Перед самостоятельной установкой необходимо внимательно ознакомиться с руководством по эксплуатации, прилагаемому к приобретённому окну.



Мансардные окна выпускаются из различных материалов. Существуют алюминиевые, деревянные, пластиковые и металлопластиковые окна и световые люки. Кроме этого, есть комбинированные модели. Например, наружная сторона выполнена из пластика, а внутренняя — из древесины. Такие окна часто применяются в спальнях и детских комнатах, они антиаллергенны и экологичны.



Установка мансардного окна своими руками


Для тех, кто намерен монтировать окна на мансарде самостоятельно, будет полезно узнать об особенностях установки более подробно. Для этого потребуются следующие инструменты:



  • уровень, линейка;

  • отвес, рулетка;

  • монтировка;

  • металлический молоток и киянка;

  • пила или электрический лобзик;

  • шуруповёрт.



Для монтажа мансардного окна потребуются разные инструменты


Дополнительно нужны различные виды крепежа, а также доски обрезные, равные по толщине стропилам.

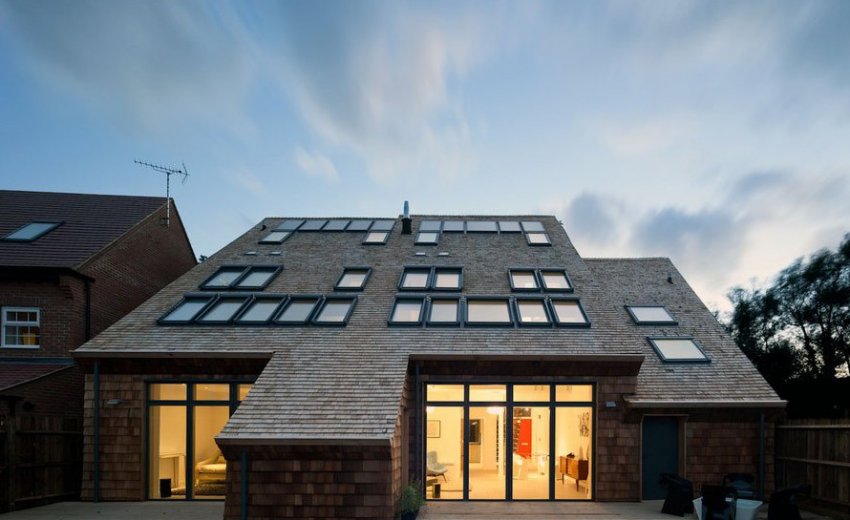

Чем выше по скату расположено окно или световой люк, тем больше эффект освещённости внутри мансарды. Рекомендуется размещать их на удалении от вентиляционных шахт и дымоходных труб. Изменения каркаса кровли негативно скажутся на его прочности. Поэтому проводить их нужно со знанием дела.



Подготовка оконного проёма


Прежде всего, необходимо выбрать правильное место для расположения окна. На этом этапе определяется их количество и размер. Исходить нужно из пропорции 1м2 остекления к 10м2 пола. При таком соотношении естественное освещение будет достаточным для того, чтобы не применять электрические лампы днём.



Высоту установки выбирают с таким расчётом, чтобы открывать (и закрывать) окна было удобно, т.е. от 0,9 до 1,7 м. от пола


Высоту установки выбирают с таким расчётом, чтобы открывать (и закрывать) окна было удобно, т.е. от 0,9 до 1,7 м. от пола. Некоторые производители выпускают стеклопакеты с дистанционным управлением. Такие окна можно устанавливать выше 1,7м, но при этом нужно учитывать, что к ним требуется подвод электрического кабеля.


Видео: мансардные окна Velux с сервоприводом


Если монтаж производится на стадии строительства, т.е. перед настилом на крышу кровельного материала, делается разметка под установку оконной рамы. При этом нежелательно резать несущие стропила крыши, лучше сместить само окно. По бокам оставляется зазор в 3–4 см. На верхней и нижней стороне рамы величина технологического зазора рекомендуется от 5 до 10 см. Это нужно для последующей регулировки положения окна и крепления гидроизоляции с утеплителем. Контур очерчивается изнутри на кровельном покрытии. Если есть необходимость вставить окно на несущей балке, то после разрезания её укрепляют вспомогательными рейками.

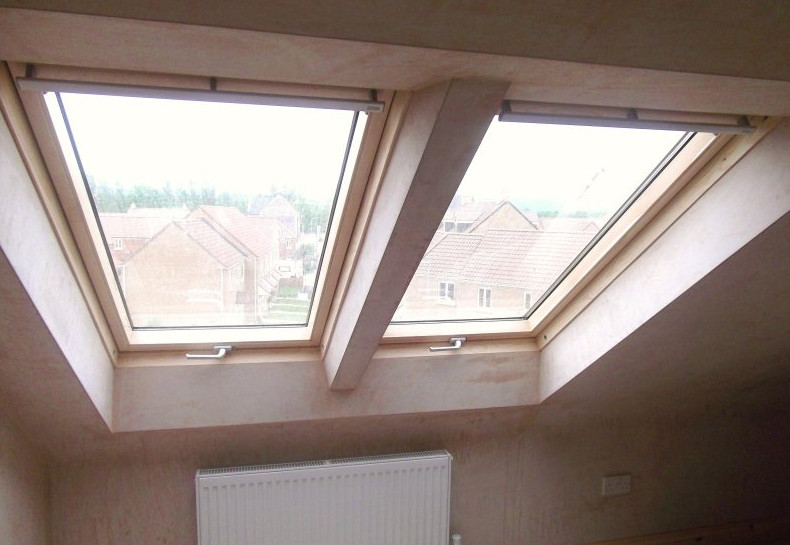

Во избежание обледенения и запотевания стёкол, рекомендуется распланировать установку обогревательных приборов непосредственно под окнами.



Крепление рамы осуществляется специальными кронштейнами, входящими в комплект окна. Они фиксируют раму к стропилам или дополнительным деревянным брускам. Положение верхнего и нижнего брусков выставляют горизонтально, строго по уровню.



Кронштейны расположены по углам несущей рамы и крепятся к опорным балкам


Кровельную гидроизоляцию разрезают по диагоналям (конвертом) и загибают вовне на время проведения монтажных работ. После установки рамы гидроизолирующий материал заворачивают поверх окна, оставляя по 20 см. с каждой стороны. Таким образом, достигается максимальная герметичность оконного проёма.



Материал для гидроизоляции должен поставляться в комплекте окна



Полезно знать, что при подготовке проёма желательно обработать торцы разрезанных стропил и балок защитными составами. Так как место установки окна потенциально подвержено сырости, следует применять пропитки против грибка и плесени.

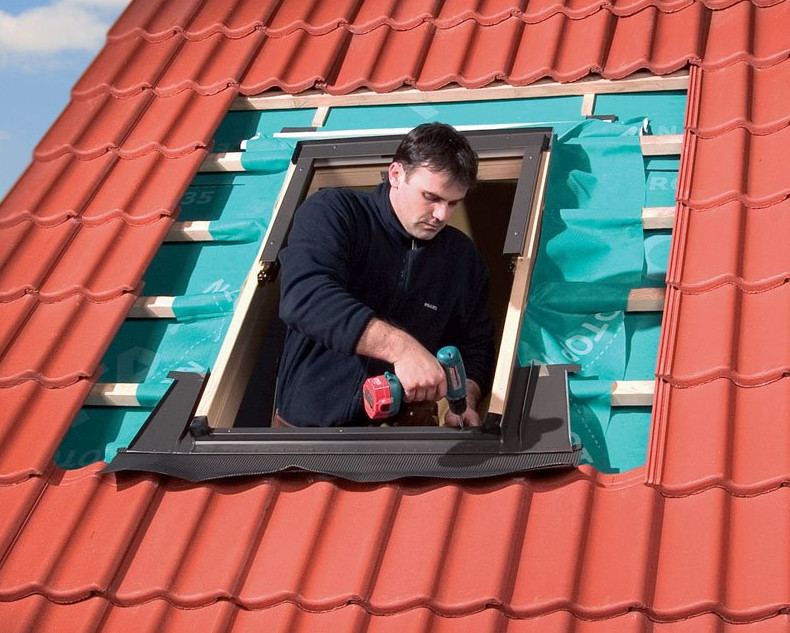

Установка рамы


Перед креплением оконной рамы в подготовленный проём необходимо разобрать стеклопакет. Внутренняя подвижная часть снимается. Демонтаж нужно производить в соответствии с инструкцией изготовителя, детально описывающей весь процесс:



  1. Нижняя часть фиксируется на кронштейны, верхняя крепится предварительно без затягивания саморезов.

  2. При помощи гидравлического уровня или лазерного нивелира выверяется положение рамы. Верхние и нижние края выставляются строго горизонтально. Боковые грани располагают симметрично внутри проёма, оставляя по обе стороны равные промежутки.

  3. После предварительной фиксации кронштейнов вставляют подвижную часть окна в раму и проверяют исправность затворного механизма. При правильном положении рамы стеклопакет равномерно прилегает по всему периметру к резиновым уплотнителям, замок срабатывает без усилия. Если эти условия соблюдены, стекло вновь вынимают и продолжают установку рамы. Если нет — положение нужно окончательно отрегулировать, подкладывая пластиковые или деревянные подставки. После этого кронштейны полностью затягивают. При этом нужно следить, чтобы зазоры между рамой и подвижной частью везде оставались одинаковыми.

  4. Следующим шагом на раму накидывается разрезанная гидроизоляция, отрезаются лишние лоскуты, вдоль боков степлером крепится утеплитель.



Порядок установки элементов мансардного окна на скат крыши состоит из нескольких этапов


Установка водоотводного жёлоба


Дождевые потоки и талые воды, поступающие с верхней части крыши, отводятся со стекла специальным жёлобом, который монтируется над окном. Крепится он под черепицей (шифером, ондулином, кровельным листом и т.д.) к деревянному основанию крыши. Лучше всего использовать готовый жёлоб заводского производства, выполненный из металла. Но если такового не найдётся, можно применить самодельный вариант, скроенный из куска рулонной гидроизоляции. Вырезают его в размер с верхней планкой оконной рамы и монтируют таким образом, чтобы стекающая вода уходила в одну из сторон. Угол наклона жёлоба относительно оси рамы устанавливают не менее 3–5 градусов, это позволяет воде свободно стекать, не попадая на стекло.



Существует вариант установки мансардного окна, при котором не требуется дренажный жёлоб


Монтаж оконного оклада


Важно тщательно и аккуратно установить снаружи окна изоляционный оклад. Именно он служит для герметизации всей конструкции. Сначала монтируется нижний гофрированный фартук, потом — боковые его части. Далее они перекрываются верхней полосой и изолируют таким образом окно от потоков воды. Установка оклада осуществляется уже после того, как крыша накрыта черепицей или другим покрытием. В последнюю очередь поверх фартука крепят пластиковые накладки.



Установка оклада осуществляется после завершения монтажа рамы


Установка стеклопакета в раму


В этом пункте нужно обратиться к руководству для пользователя от производителя окон. В различных моделях мансардных окон есть свои нюансы при сборке. Поэтому стоит внимательно ознакомиться с инструкцией и производить монтаж, придерживаясь рекомендаций изготовителя. Кроме установки окна в раму, в них подробно описываются способы регулировки положения стеклопакета. С помощью специальных винтов можно добиться нужного прижима стекла к раме, установить летний или зимний режимы вентиляции.


Видео: установка мансардного окна



Финишная отделка окна


После того как мансардное окно установлено и наружные работы завершены, нужно сделать откосы. Главное требование заключается в том, чтобы нижний откос находился в строго в вертикальной плоскости, а верхний — в горизонтальной. Соответственно, боковые плоскости откосов будут иметь треугольную или трапециевидную поверхность. Такая форма лучше всего способствует циркуляции тёплого воздуха, а это препятствует образованию конденсата на стекле поворотной рамы. Чаще всего откосы выполняют из гипсокартона, вагонки или других панельных материалов. Некоторые производители комплектуют свою продукцию готовыми пластиковыми откосами, которые легко монтируются и весьма неприхотливы в эксплуатации.


Особенности установки мансардных окон в готовую кровлю


При установке окон в откосы готовой крыши придётся столкнуться с некоторыми трудностями. Лучшей выглядит ситуация, когда утепление на мансарде ещё не монтировалось. В этом случае не придётся делать проём в многослойном «пироге» из утеплителя, пароизоляции и т.д. Достаточно будет вырезать в выбранном месте кровельное покрытие.

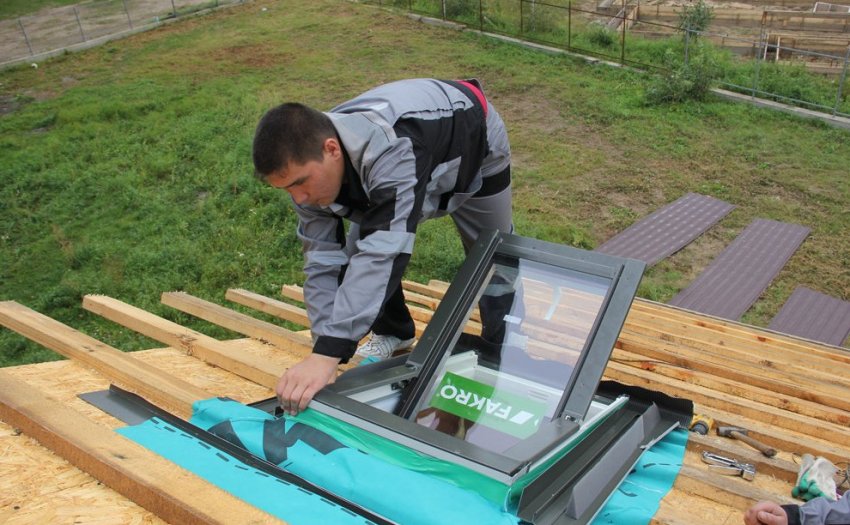

Монтаж мансардного окна в мягкую кровлю


Мягкая кровля состоит из синтетического водоупорного покрытия, которое легко обрабатывается и режется. С помощью острого ножа и пилы можно справиться со всеми операциями по обустройству оконного проёма. Монтаж опорных реек осуществляется при помощи обычного шуруповёрта и саморезов. Поэтому считается, что для установки мансардного окна по мягкой кровле не требуется высокой квалификации. Нужны лишь аккуратность и точность в исполнении инструкций, описанных в техническом паспорте изделия.



Так как каждый «лепесток» мягкой кровли приклеен к обшивке ската, нужно запастись клеем для работы по монтажу мансардного окна


Поскольку под мягкую кровлю всегда настилается сплошная основа, вырезать отверстие нужно предельно точно. Технологические зазоры выдерживаются минимальными — 3–5 см. В случае необходимости конструкцию дополняют опорными рейками из древесины.


Видео: монтаж мансардного окна по мягкой кровле


Как показала практика, при самостоятельной установке окна чаще всего совершаются ошибки по укладке утеплителя и монтажу гидроизоляции. В результате приходится полностью разбирать всю конструкцию и устранять огрехи. Ведь «проколы» обнаруживаются лишь тогда, когда окно начинает накапливать конденсат или протекать.


Установка мансардного окна в металлочерепицу


Кровля из металлочерепицы или металлического листа (профнастила) мало чем отличается от мягкой кровли. Конструктивные элементы крыши аналогичны. Поэтому и монтаж окон производится одинаково. Разница заключается лишь в том, что разрезать наружное покрытие приходится ножницами по металлу или электрическим лобзиком. Все компании, выпускающие окна, снабжают свою продукцию подробной инструкцией и комплектуют всем необходимым, включая готовые внутренние откосы.


Видео: монтаж окна фирмы Fakro по металлочерепице


Другие виды кровли


При установке окон на крышах с другими материалами, в частности керамической черепицей или шифером, лучше обратиться к специалистам. Это связано с тем, что в этих случаях приходится производить демонтаж наружного покрытия. А эти работы требуют знания основ кровельного дела, соответствующих навыков и оборудования.


Ознакомившись с главными этапами работ при установке мансардных окон, каждый может самостоятельно решить для себя вопрос: делать монтаж своими руками или пригласить профильных мастеров. Кроме этого, нужно также принимать во внимание значение времени по ходу строительства. Если установка окна затянется на несколько дней (а то и недель), могут выпасть неожиданные осадки и залить дом водой. Оперативность в деле установки окон играет не последнюю роль.
