Что такое солнечный водонагреватель

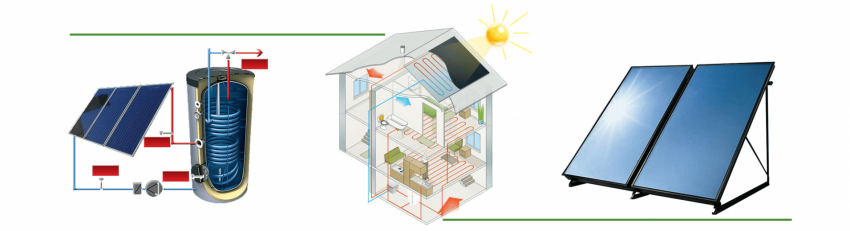

Коллектор (водонагреватель) — это прибор, который собирает энергию солнечных лучей и превращает её в тепло. Солнце нагревает находящийся в коллекторе теплоноситель, который дальше используется для устройства горячего водоснабжения и отопления или выработки электроэнергии.

Приборы, связанные с энергией солнца, правильно называть гелиоустановками или гелиоколлекторами (от имени древнегреческого бога солнца Гелиоса).

Современные солнечные водонагреватели могут быть сложными, но прибор для собственных нужд под силу изготовить самостоятельно любому владельцу частного дома. Главное — разобраться, для чего необходимо это устройство.

Три коллектора полностью обеспечивают потребности семьи в горячей воде и отоплении

Сфера использования гелиоустановок

В нашей стране словосочетание солнечный водонагреватель у многих всё ещё ассоциируется с чёрным баком на крыше будки летнего душа, но во всём мире эта технология успешно используется. Гелиоколлекторы распространены в южных регионах Европы. Жители частных домов в Италии, Испании и Греции по закону обязаны пользоваться солнечными водонагревателями. Не отстаёт от запада и Китай. Там солнечные водонагреватели устанавливают на крышах высоток и обеспечивают горячей водой все квартиры. В 2000 году в мире насчитывалось столько гелиоустановок, что собранные вместе они заняли бы более 71 млн м². Почти 15 млн м² из них были бы европейскими.

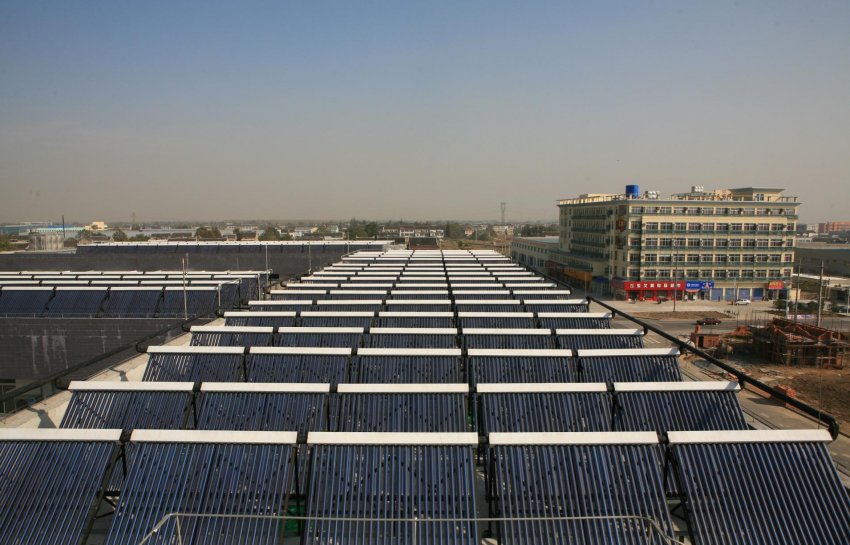

Солнечные вакуумные коллекторы почти полностью занимают крыши китайских новостроек

Применяются такие приборы для горячего водоснабжения бытовых помещений и промышленных зданий, отопления частных домов, административных построек, цехов. Наиболее востребованы они в пищевой и текстильной промышленности, поскольку именно в этой сфере есть множество производственных процессов с использованием горячей воды.

В частном секторе на каждого человека из Германии приходится 0,14 м² площади солнечного коллектора, из Австрии — 0,45 м², с Кипра — 0,8 м², а из России — 0,0002 м². Интенсивность солнечного освещения в России всего на 0,5 кВт*ч/м² меньше, чем на юге Германии. Это значит, что низкая популярность солнечных коллекторов в северных регионах обусловлена не географическими причинами.

С обширной системой коллекторов можно подогревать даже воду для бассейна

Виды солнечных коллекторов

Инженеры разработали плоские, трубчатые с вакуумом, концентраторы с параболоцилиндрическими отражателями, воздушные, солнечные башни и другие виды установок. Наиболее востребованными для бытовых целей остаются плоские и вакуумные водонагреватели.

Таблица: сравнительная характеристика плоских и вакуумных коллекторов

Особенности плоских солнечных водонагревателей

Устройство представляет собой панель, внутри которой расположены медные трубки с тёмным покрытием. В них нагревается вода, которая потом собирается в баке и применяется для ГВС (горячего водоснабжения). Если делать коллектор самостоятельно, то дорогостоящие составляющие можно заменить доступными материалами:

• вместо медных трубок можно взять стальные, полиэтиленовые или просто радиатор от старого холодильника;


• деревянный каркас способен стать заменой металлическому, хоть он и весит больше;


• хромированный поглотитель заменит обычная чёрная краска;


• в качестве защитной крышки неплохо послужит лист стекла или сотового поликарбоната, а утеплителя — пенопласт.

Главное — обеспечить герметичность панели, но для этого достаточно все швы заделать строительным силиконом. Основным недостатком таких приборов считается то, что нагретый теплоноситель излучает тепло в воздух и немного охлаждается до поступления в накопительный бак. Использование теплоизоляции и герметизация швов призваны бороться именно с этим эффектом.

Дорогостоящие детали промышленного коллектора можно заменить более дешёвыми аналогами, например, использовать вместо медных трубок стальные, а каркас прибора сделать деревянным

Если воду из плоского коллектора не забирать, в жаркий солнечный день она способна нагреться до 190–210 ^оС, что может привести к разрыву трубок с теплоносителем или соединительных элементов. Тем, кто пользуется солнечным водонагревателем от случая к случаю, важно установить накопительный бак, способный устранить избыточное давление в трубках. Ещё один вариант — в качестве поглотителя тепла использовать минеральное масло, а не воду. Его температура кипения выше, что снижает риск повреждения системы. В таком случае понадобится теплообменник, в котором масло будет передавать накопленное тепло воде без непосредственного контакта.

Плоские солнечные коллекторы дешевле и проще в изготовлении, но пригодны только для летней эксплуатации на даче или в качестве вспомогательного водонагревателя. Используйте их только для ГВС.

Особенности вакуумных коллекторов

Солнечные водонагреватели этого вида состоят из отдельных трубок, каждая из которых находится в безвоздушной среде. Такая конструкция позволила снизить теплопотери на пути от коллектора к накопительному баку и увеличить эффективность системы. Благодаря этому вакуумные коллекторы отлично работают в период смены сезонов (осень, весна) и зимой.

Вакуумный коллектор состоит из трубок, помещённых в безвоздушную среду

В вакуумных солнечных водонагревателях также используются медные трубки, поскольку этот материал обеспечивает хорошую теплопередачу и одновременно гигиеничность. Остальные элементы аналогичны: стекло (боросиликатное для лучшего пропускания тепла), под ним чёрный поглощающий слой, трубка с теплоносителем и подложка. Герметичность системы обеспечить проще, так как шов только один — соединение между трубкой и накопительным баком.

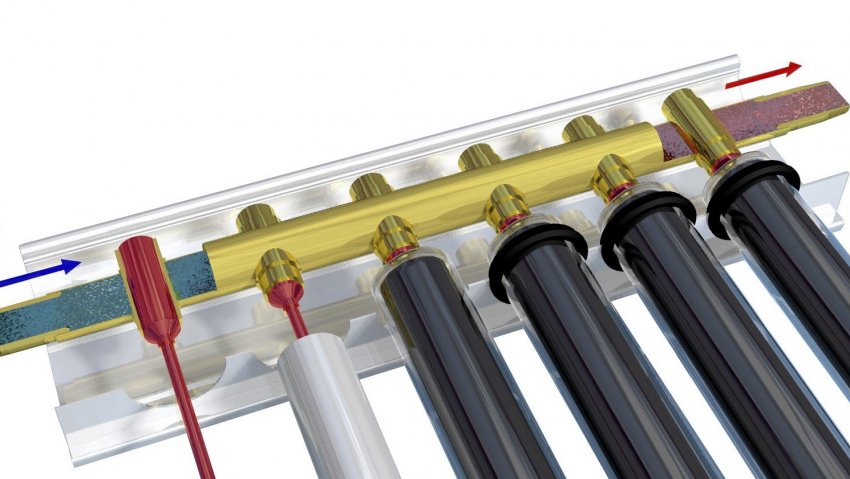

Отдельные трубки подсоединяются к основной трубе вакуумного водонагревателя

Холодная вода постепенно нагревается от поочерёдного контакта с горячими медными трубками. Тепло из вакуумной гелиоустановки отводится только так, поэтому важно обеспечить ему регулярный приток холодной воды, то есть использовать горячую на протяжении всего дня. Для увеличения стойкости системы в качестве теплоносителя в вакуумных солнечных коллекторах используется антифриз. Он хорошо переносит нагрев до 300 ^оС и не замерзает, когда в пасмурный день температура прибора снижается до -40 ^оС.

Для круглогодичного ГВС и отопления загородного дома необходим вакуумный солнечный коллектор. Он дороже, но эффективнее и надёжнее плоского.

Своими руками создать полноценный вакуумный солнечный коллектор невозможно: изготовление толстостенной трубки из боросиликатного стекла немыслимо в кустарных условиях. Поэтому более надёжным вариантом станет покупка заводских колб (предлагаются коаксиальные и перьевые разновидности) и сборка гелиоводонагревателя на месте. Но поскольку даже такая работа требует недюжинных слесарных навыков, лучше купить готовое изделие с гарантией от производителя.

В какую систему интегрировать солнечный водонагреватель

Чтобы горячая вода начала вытекать из крана, важно не только выбрать коллектор, но и создать для него целую систему из накопительного бака, соединительных труб, кранов и других элементов.

Типы циркуляции

Необходимо определить, сможете ли вы установить накопительный бачок выше уровня коллектора. От этого зависит, какой из двух типов циркуляции будет в системе.

1. Естественная циркуляция создаётся из-за разницы в плотности холодной и горячей воды. Нагретая жидкость стремится подняться, что и обуславливает такое расположение накопительного бака. Если крыша имеет сложную конструкцию, выберите хорошо освещённое место для размещения коллектора и поставьте бак под коньком.

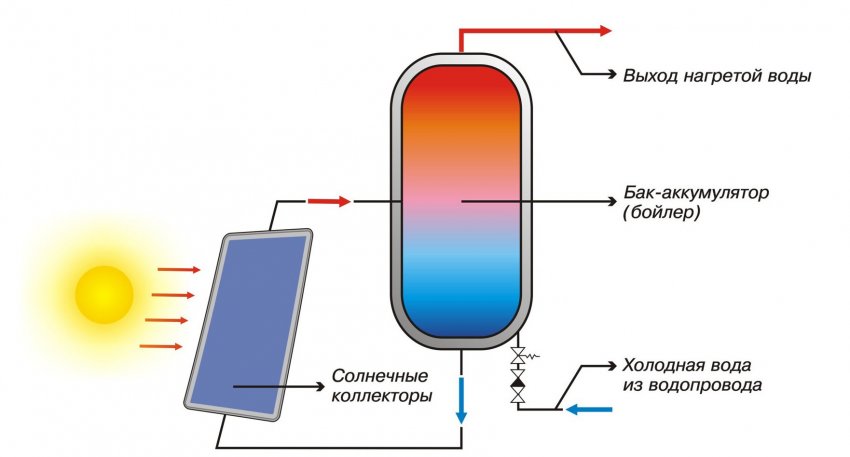

   При естественном типе циркуляции вода перемещается по системе вследствие разницы в плотности холодной и горячей воды

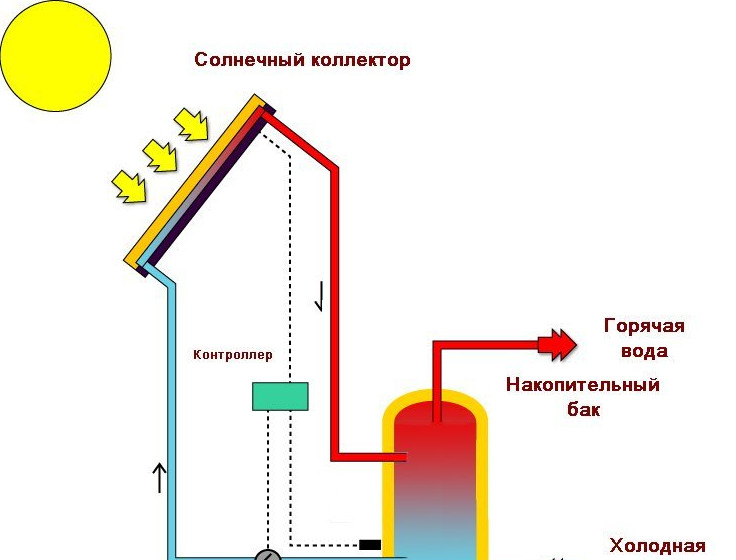

2. Системы с принудительной циркуляций работают благодаря насосу, перекачивающему тёплую воду в подготовленный бак. При этом появляется возможность разместить элементы системы далеко друг от друга, например, поставить накопительный бак на чердаке или в подвале. Это лучше для экстерьера, требует меньше усилий на теплоизоляцию самого бака. Но трубы, ведущие от коллектора к резервуару, обязательно снабжаются теплоизоляцией, иначе есть риск растерять всё тепло по пути. Принудительная циркуляция требует использования электроэнергии, поэтому если на даче нет или часто пропадает электричество, такой вариант не подойдёт.




   В системах с принудительной циркуляцией перемещение горячей воды осуществляется с помощью насоса




Если вы решили использовать в коллекторе масляный теплоноситель, предусмотрите насос для принудительной циркуляции. Иначе из-за низкого коэффициента расширения масла система просто не будет работать.

Выбор типа контура циркуляции

Распространены три типа систем:

1. С разомкнутым контуром. Это самый простой вариант для снабжения дома горячей водой. Его основное отличие в том, что теплоносителем в коллекторе обязательно является вода. Сначала она нагревается в трубках, потом поступает в накопительный бак, а дальше — непосредственно в кран на кухне или ванной комнате. То есть вода не циркулирует по кругу, а в разомкнутом контуре каждый раз нагревается новая порция.




   В системе горячего водоснабжения с разомкнутым контуром вода не циркулирует по кругу





2. Одноконтурная. Она предпочтительна, когда с помощью солнечного тепла предполагается отапливать дом или сделать более дешёвой эксплуатацию электрического отопления. Её отличие в том, что нагретая солнцем вода поступает в отопительные трубы. Теплоноситель двигается в системе по кругу. Это и есть замкнутый цикл циркуляции. Поскольку солнечный коллектор используется зимой и в межсезонье, выбирайте вакуумные модели и включайте в систему дополнительный обогреватель. Электрический или газовый котёл помогает довести теплоноситель до нужной температуры в холодные и пасмурные дни, а также ночью.

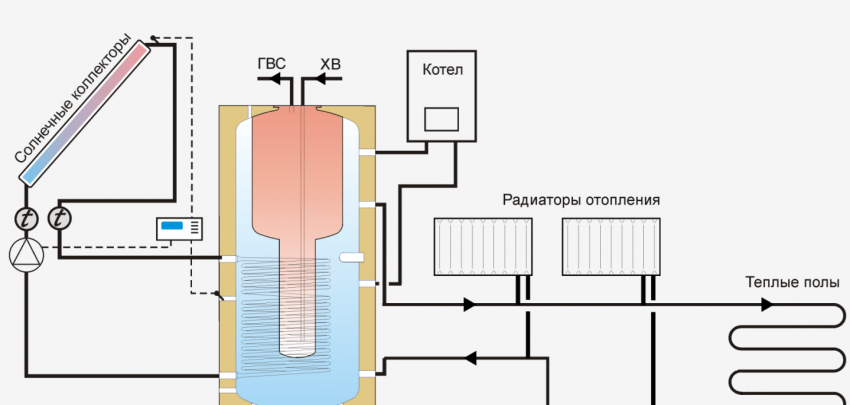

   В одноконтурной системе циркуляции солнечный коллектор работает параллельно с котлом





3. Двухконтурная. Этот вариант предполагает передачу тепла от коллектора к системе через специальный теплообменник. Поскольку прямого контакта между теплоносителем и водой нет, в коллекторе используют масло или антифриз. Система оптимальна для загородных домов, в которых люди проживают на протяжении всего года. В ней коллектор используется и для горячего водоснабжения, и для отопления одновременно. Как правило, в неё интегрируется также котёл и/или бойлер для дополнительного подогрева воды, а коллекторов используется несколько (в зависимости от количества проживающих и климатических характеристик региона).

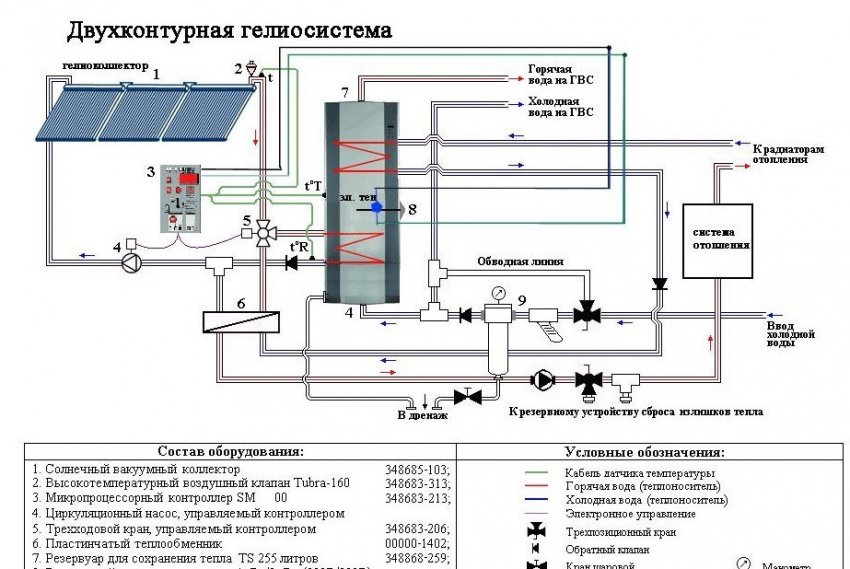

   В двухконтурной системе циркуляции нет прямого контакта между теплоносителем солнечного водонагревателя и водой

Система циркуляции с разомкнутым контуром эффективна для ГВС дачи, двухконтурная — для полного снабжения (ГВС и отопления) загородного дома.

Как сделать плоский солнечный коллектор своими руками

Для этого нужен чертёж. Также понадобится рассчитать площадь водонагревателя в соответствии с нуждами семьи. Этот параметр определяется по формуле: A=K*F*SF/(G*η)AW=1/(G*η)A=K*F*SF*AW, где:

• А — площадь коллекторов, м2;


• AW — приведённая площадь, которая способна генерировать 1кВт*час за день, м2*день/(кВт*час);


• Η – КПД одного коллектора, %;


• G — полное излучение солнца за день, характерное для данной местности, кВт*час/(м2*день);


• К — коэффициент, учитывающий величину угла наклона коллекторов и их ориентацию относительно сторон света;


• F — энергия, необходимая для нагрева воды на сутки, кВт*час/день;


• SF — доля энергии солнца в покрытии потребности в тепле, %.

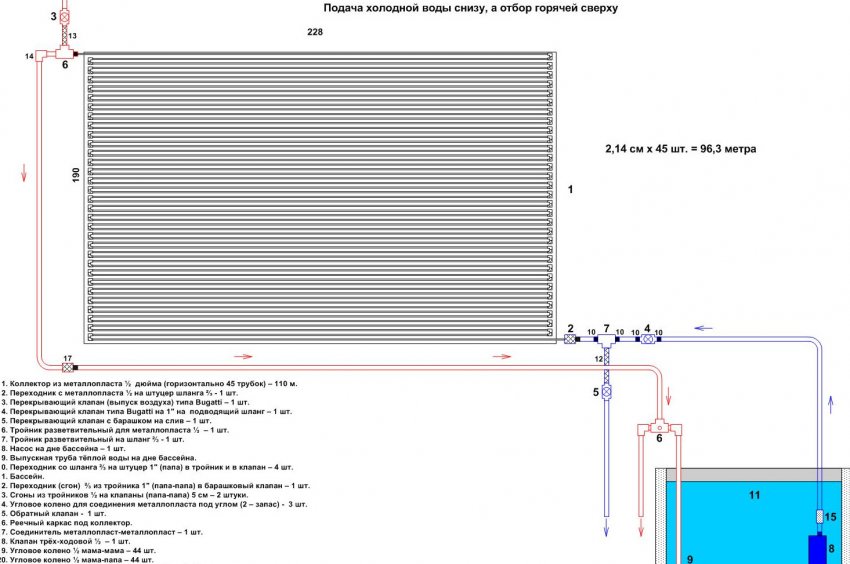

Для строительства коллектора понадобится подробный чертёж с указанием количества и размера деталей

Инструменты и материалы для работы

Для изготовления плоского гелиоколлектора размером 2,28х1,9х0,1 м с металлопластиковыми трубами и деревянным каркасом понадобится:

• ножовка или лобзик для резки дерева и фанеры;


• ножницы для металлопластиковых труб;


• шуруповёрт;


• кисти и краскопульт или баллончик аэрозольной краски для чернения смонтированных труб.

Последовательность действий:

1. Соберите короб для основания коллектора из двух листов фанеры размером 1,52х1,52 м толщиной 1 см. Один из них раскроите для создания бортиков на детали: размером 0,76х0,38 м — 4 шт., размером 1,52х0,76 м — 1 шт.

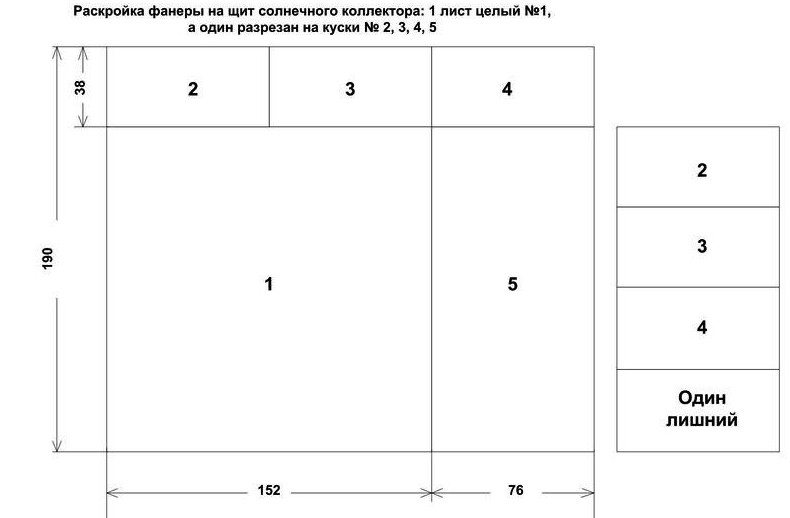

   Листы фанеры используются для создания короба коллектора





2. Покрасьте внутреннюю поверхность полученного короба чёрной матовой краской, а внешнюю — белой или покройте защитным лаком.


3. Создайте раму для крепления короба из бруса сечением 5х5 см, согласно приложенной схеме. Всего понадобится 60 м бруса. Перед сборкой важно обработать детали антисептиком для дерева, чтобы защитить материал от осадков и температурных перепадов. Крепите детали между собой саморезами по дереву с применением металлических уголков 5х5 см.

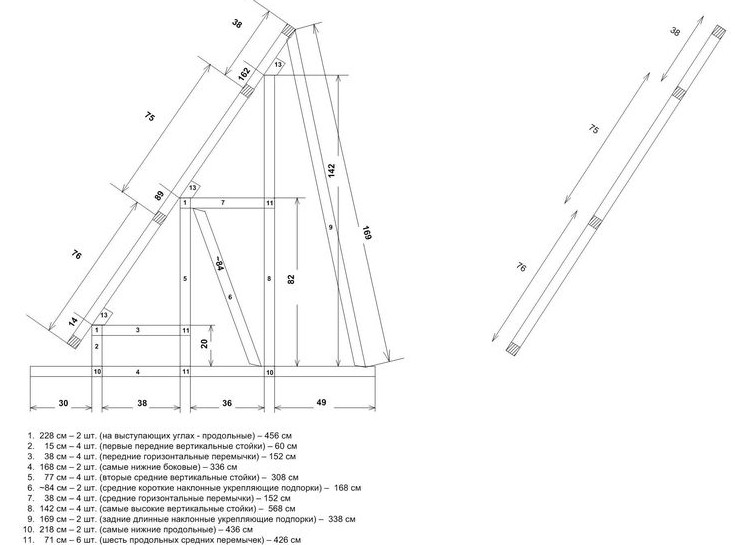

   Из бруса делают подставку (раму) для короба





4. Закрепите короб на подготовленной подставке и дальнейшую сборку проводите на этом наклонном стенде.


5. Сделайте разметку, где будут проходить трубы, и в нужных местах крепления для них. Их тоже окрасьте в чёрный, чтобы не увеличивать теплопотери.

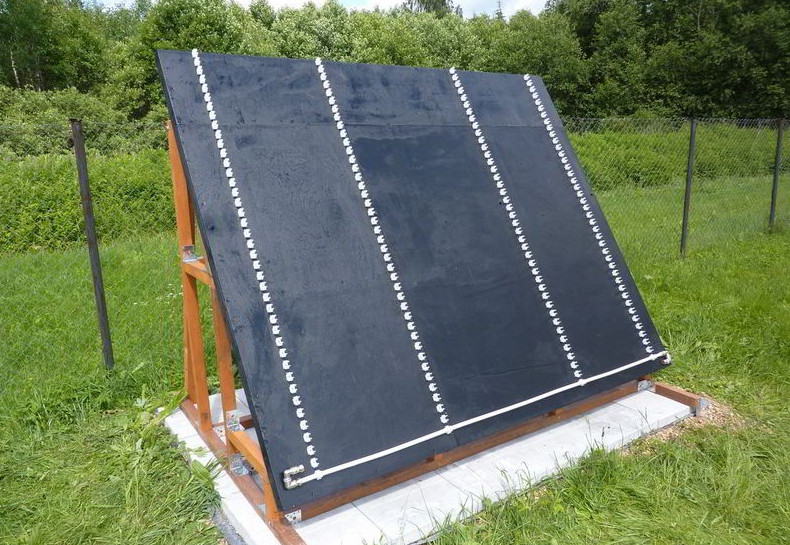

   Для надежной фиксации трубки крепления размещены в четыре ряда





6. Нарежьте металлопластиковые трубы толщиной 0,5 дюйма на фрагменты необходимой длины. Чтобы не сделать ошибку, используйте первый фрагмент в качестве эталонного образца. Должно получиться 45 штук по 2,14 м.


7. Соберите змейку из труб на стенде, используя на поворотах фитинги для металлопластиковых труб. Всего необходимо по 44 угловых колена типа «мама-мама» и «мама-папа» и 88 переходников с металлопластиковой трубы на штуцер. Для герметизации соединений используйте уплотнительную нить. В начале и конце змейки закрепите переходники для подключения шлангов подачи и отвода воды.


8. Окрасьте конструкцию в чёрный цвет из краскопульта или баллончика.

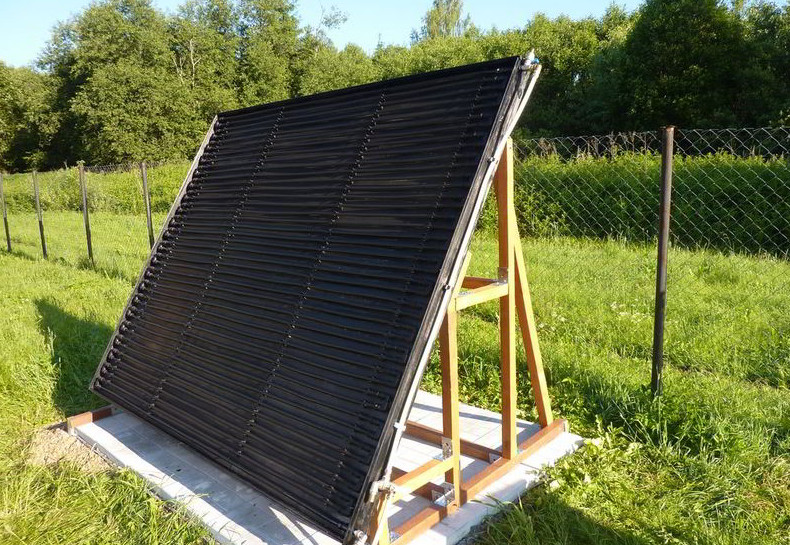

   Змеевик коллектора окрашивают чёрной краской



9. Подключите змеевик к насосу и удостоверьтесь, что при перекачивании воды не возникает течь. Если какое-то соединение недостаточно герметично, слейте воду и пересоберите его, а потом снова проведите проверку.


10. Закройте верх короба прозрачным стеклом или монолитным поликарбонатом. Если нет возможности использовать цельный лист, сделайте алюминиевую рамку в размер имеющихся фрагментов (лучше не больше четырёх) и надёжно закрепите панели. Каждый стык тщательно обработайте прозрачным силиконом, чтобы водонагреватель был герметичным.

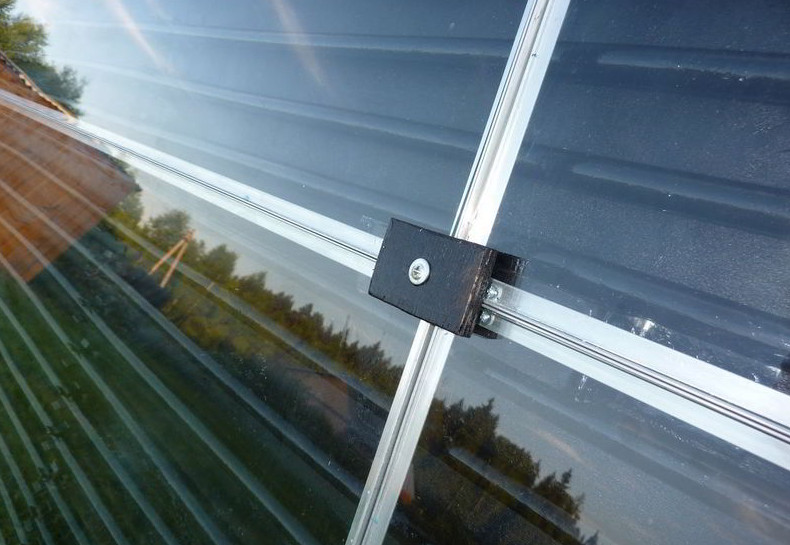

    Защитный экран коллектора можно собрать из нескольких фрагментов, дополнительно укрепляя места стыков




По описанной схеме собирают коллектор мощностью 1,6–2 кВт.

Для удешевления устройства используют гибкую трубу из сшитого полиэтилена. Она изначально чёрная и монтируется змейкой с помощью всего двух фитингов. Но в этом случае вода будет соприкасаться не с гигиеничным металлом (как в описанном случае), а с пластиком. Это нежелательно, если вода предназначена и для приготовления еды.

Видео: как сделать плоский солнечный водонагреватель с медными трубками

Монтаж гелиоколлектора

Устройство устанавливается на крыше. Этот вариант подходит и для загородных домов, и для многоэтажек. Лучше, если крыша скатная и угол наклона приближен к широте этого региона. В таком случае понадобится прикрепить на её южной стороне кронштейны к доскам сквозь кровельный материал. Коллектор будет размещаться на 15–20 см выше уровня крыши параллельно скату. Это наиболее гармоничное решение, особенно если в доме используется несколько водонагревателей. Иногда коллектор утапливают в крышу, чтобы защитный экран оказался на одном уровне с декоративным покрытием кровли. Но такой способ гораздо затратнее и может ослабить конструкцию крыши.

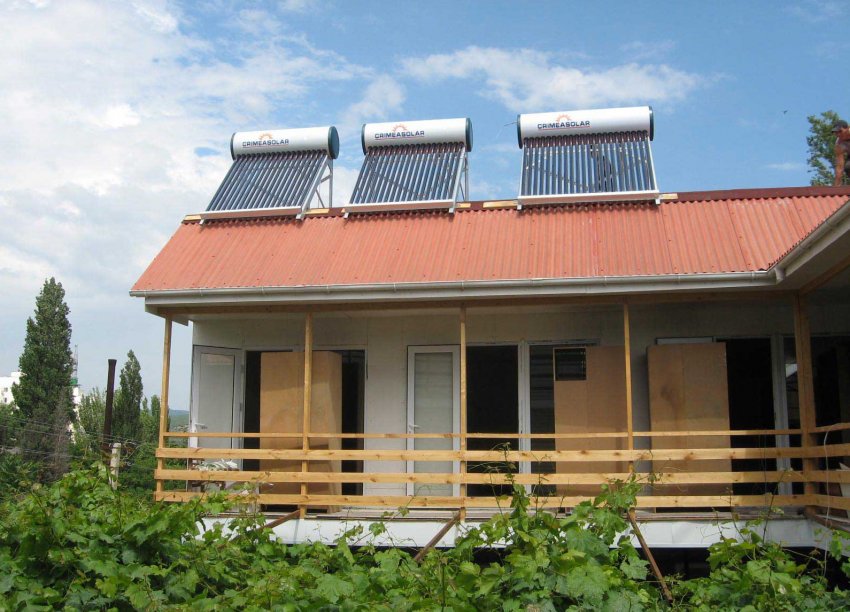

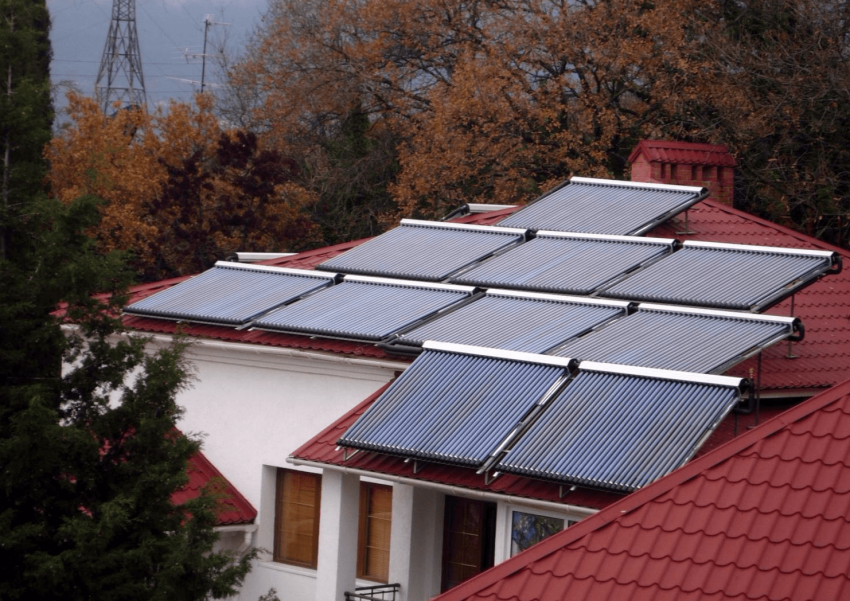

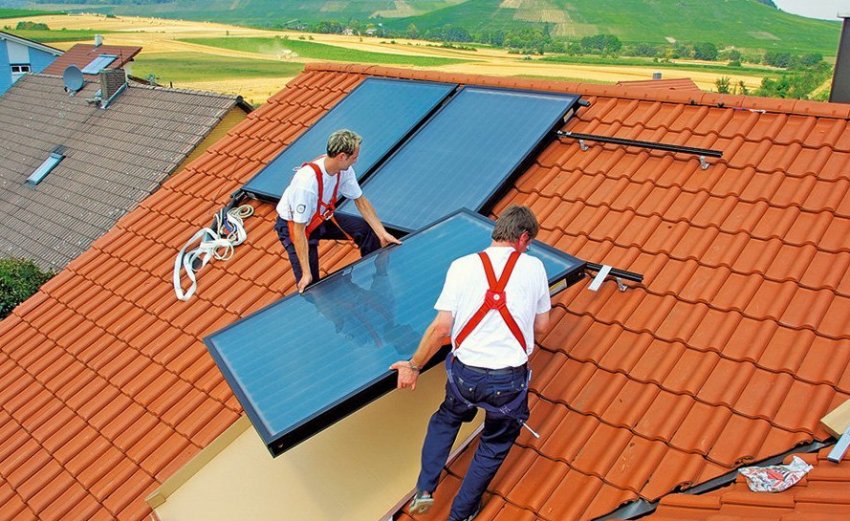

Лучше всего монтировать систему плоских коллекторов на скатной крыше

На плоских крышах коллекторы монтируют на специальные конструкции, удерживающие их под заданным углом. Подставки можно приобрести готовыми или сварить самостоятельно из уголков. К основе металлоконструкция крепится большими анкерными болтами.

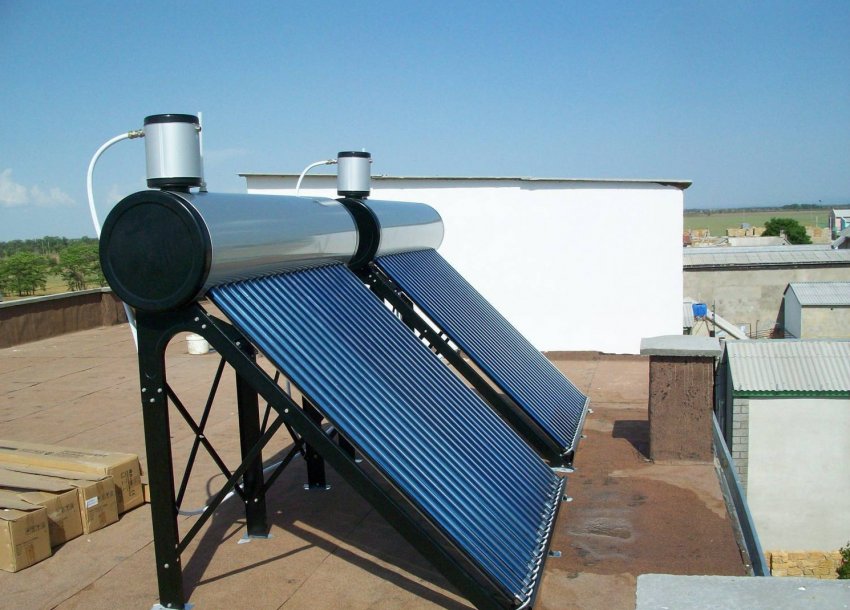

На плоской крыше коллекторы монтируют на специальные конструкции

На дачах солнечные коллекторы устанавливают рядом с домом или бассейном на открытом солнечном участке. В таком случае выбирают место на уже созданной площадке или оборудуют надёжное основание отдельно. Для этого понадобится прямоугольная площадка с утрамбованной насыпной подушкой, гидроизоляцией и покрытием из тротуарной плитки, керамогранита, другого прочного твёрдого и погодоустойчивого материала. Впоследствии на ней монтируется металлическая или деревянная подставка-мольберт, на которую и крепится гелиоколлектор.

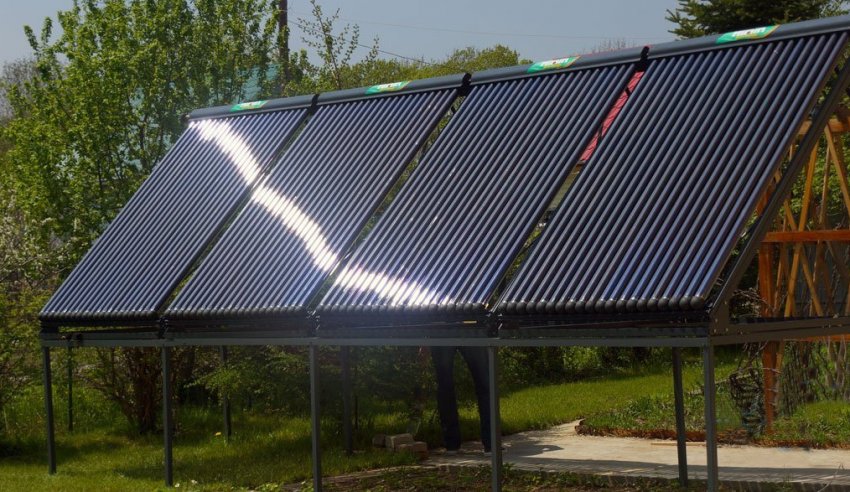

Установка солнечного коллектора на опоры, не имеющие общего основания, считается менее надёжным вариантом, но помогает сэкономить место

Обслуживание солнечного коллектора

Как и любое другое оборудование, устройство требует обслуживания. Самые распространённые работы:

1. Мытьё стекла. Защитная панель коллектора со временем мутнеет от пыли и налёта. Чтобы это не влияло на эффективность системы, стоит раз в месяц (в рабочий период) очищать его обычным средством для мытья стёкол либо просто мыльной водой (если прозрачная панель сделана не из стекла). Поскольку корпус герметизирован, никаких подготовительных работ по отключению системы проводить не потребуется.


2. Слив воды из плоских коллекторов, если они не используются зимой. Замерзание воды в пасмурную зимнюю погоду может привести к разрыву трубок и соединительных элементов. Поэтому с наступлением холодов необходимо отключить подачу воды и полностью слить жидкость из трубок. Тогда к следующему дачному сезону коллектор снова будет готов к работе. Остальные части солнечного водонагревателя устойчивы к непогоде, поэтому снимать их с крыши дачного домика необязательно.


3. Замена теплоносителя, если он испортился из-за нарушения правил эксплуатации. Использующийся в вакуумных солнечных коллекторах антифриз очень чувствителен к перегреву. Если водонагреватель не смог передать тепло воде (в доме не использовали горячую воду, была отключена система отопления), в жидкости образуются хлопья и забивают тонкие медные трубки и фильтр. В результате коллектор не способен нормально выполнять свои функции. В таком случае следует полностью слить антифриз из каждой колбы, промыть трубку и заполнить систему новым специализированным антифризом (для коллекторов, а не автомобилей). Фильтр также следует очистить, а картридж — заменить. После запуска системы случайно оставшиеся хлопья могут снова появиться в фильтре, поэтому первые сутки работы коллектора необходимо его контролировать и по необходимости очищать картридж.


4. Замена разбитого стекла. Защитная панель иногда разбивается из-за града, действий вандалов, по другим причинам. В плоском коллекторе стекло заменить несложно: достаточно снять старое и закрепить новое на силиконовый герметик. Работа займёт не больше получаса, отключать систему не понадобится. В вакуумном коллекторе потребуется замена всей колбы. Её придётся заказать у того же производителя.

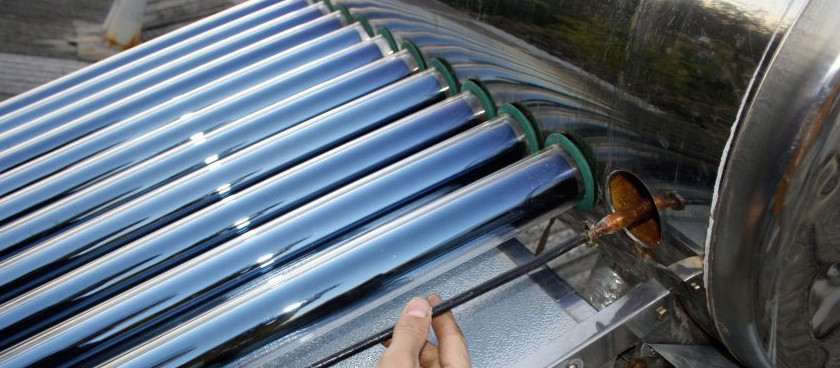

   Замену повреждённой колбы вакуумного коллектора лучше доверить профессиналам




Если коллектор был куплен, при первой же поломке стоит вызвать мастера, а в гарантийный период — обратиться к представителю производителя. Самодельный солнечный водонагреватель придётся ремонтировать своими силами, но найти поломку и устранить её в изделии собственного изготовления гораздо проще, чем в заводском. Опыт мастеров по ремонту коллекторов подсказывает, что сначала нужно проверить состояние клапанов, датчиков, накопительного бака и насоса, т. к. они менее надёжны, чем сама гелиоустановка.

В системах ГВС с гелиоколлектором чаще всего выходят из строя клапаны и датчики

Видео: инструкция по сборке солнечного коллектора из алюминиевых банок

Владельцы солнечных коллекторов уверены: стоит однажды оценить возможности этого устройства, и без него уже будет просто невозможно обойтись. Теперь и вы можете обеспечить дом или дачу дешёвым и безопасным теплом.
