Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

Современный флюгер — это не простое механическое устройство, а сложный электронный прибор

приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;

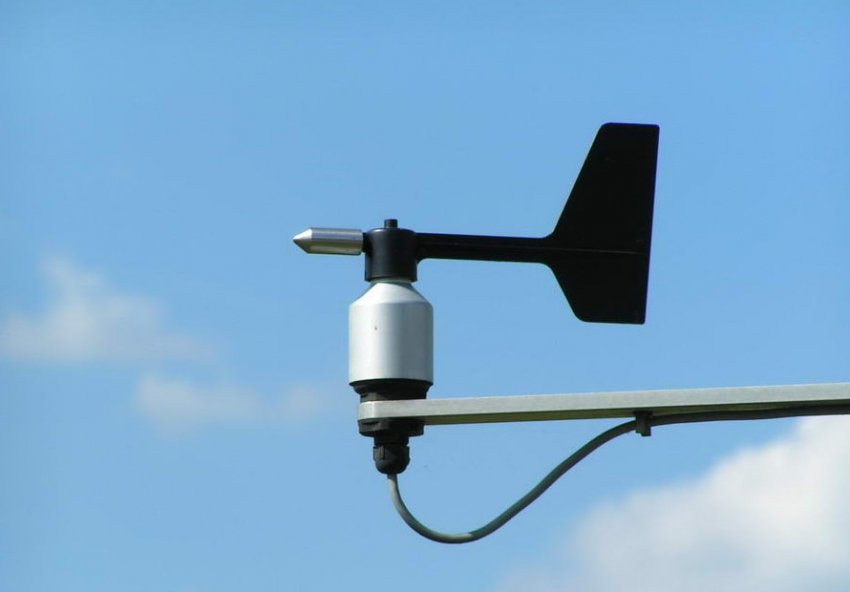

Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер

дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;

Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора

декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.

Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.

Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.

Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.

Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.

Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.

Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.

Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.

Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Поворотная часть, которая состоит из стрелы и флажка, по-другому называется флюгеркой.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Видео: флюгер на крышу — идеи дизайна

Из чего можно сделать флюгер

Если вы решили подойти к изготовлению флюгера основательно, то лучшего материала для флажка, чем лист меди, не существует. Изготовленная из этого материала фигурка не только будет выгодно выглядеть на фоне жестяных изделий, но и сможет стать напоминанием о ваших умениях для последующих поколений. А всё благодаря тому, что медь превосходно противостоит коррозии. Медные крыши и купола старинных соборов за несколько веков не утратили своей функциональности и так же успешно противостоят осадкам. Достоинства меди, как материала для флажка, заключается ещё и в том, что этот пластичный металл легко обрабатывается, поэтому фигурку можно сделать более объёмной, а её поверхности украсить чеканкой.

Благодаря пластичности меди, фигурку флюгера легко можно сделать объёмной

Если же достать медный лист не удастся, то можно использовать алюминий или нержавейку — они уж точно не подведут в плане долговечности. Чуть хуже обстоит дело с листовой конструкционной сталью, однако если флажок из чёрного металла окрасить по всем правилам, то он также сможет пережить не одного хозяина.

Если же надо «быстро и недорого», то можно использовать такие материалы, как фанера или пластик. И хоть флюгер из этих материалов не будет столь основательным, как металлический, он так же сможет порадовать ваших домашних и дать бесценный опыт в изготовлении функционального ветроуказателя.

Флюгер из дерева менее долговечен, но по красоте и функциональности не уступает металлическому

Именно дерево и термопласты нередко выбирают начинающие домашние мастера, предпочитая быструю обработку наждачной бумагой и лобзиком более трудоёмкой работе с электроинструментом и наждачным кругом.

Для изготовления других деталей флюгера — стрелы, корпуса и оси подойдут трубы и металлические прутки различного диаметра. В качестве узла вращения можно взять подходящие втулки, шарики, упорные или радиальные подшипники от автомобильной или сельскохозяйственной техники.

Делаем флюгер своими руками

Решив украсить свой дом ветроуказателем, прежде всего следует определиться с тем, какой будет флюгерка и румбы, продумать конструкцию поворотной части и способ крепления декоративного прибора на крыше. Затем подготавливают все необходимые материалы и инструмент и только после этого приступают непосредственно к работе.

Кого поселить на крыше: значения символов

Являясь одновременно оригинальным декоративным элементом и настоящим метеорологическим прибором, флюгер сможет стать для вашего дома оберегом и защитником от тёмных сил. Он способен создать ауру романтичности и волшебства, напомнить о тех временах, когда жители средневековых городов присматривались к фигуркам, вращающимся на островерхих башнях замков и шпилях городских ратуш.

Выбирая флюгерный флажок, не следует делать поспешных выводов. Это простое действо даёт вам уникальную возможность заявить окружающим о собственных пристрастиях, показать силу своего характера и романтичность натуры.

При изготовлении флюгера можно выбрать флажок любого типа — как простой силуэт или знак, так и сложную композицию из нескольких фигур — всё зависит от ваших умений и навыков при работе с металлом

Поверье говорит, что встретить на улице трубочиста — это на счастье. Устанавливая такую фигурку на дом, вы даёте каждому прохожему шанс испытать удачу и привлекаете достаток и благополучие.

Фигурка человека в цилиндре на крыше будет привлекать к дому счастье и деньги

Этнические сюжеты могут представлять собой серию фигурок в различных частях крыши. Подобные флюгера отлично выглядят на деревянных домах и характеризуют хозяина, как человека, небезразличного к истории родной земли.

Серия флюгеров по народным мотивам подойдёт для зданий, выполненных в традиционном русском стиле

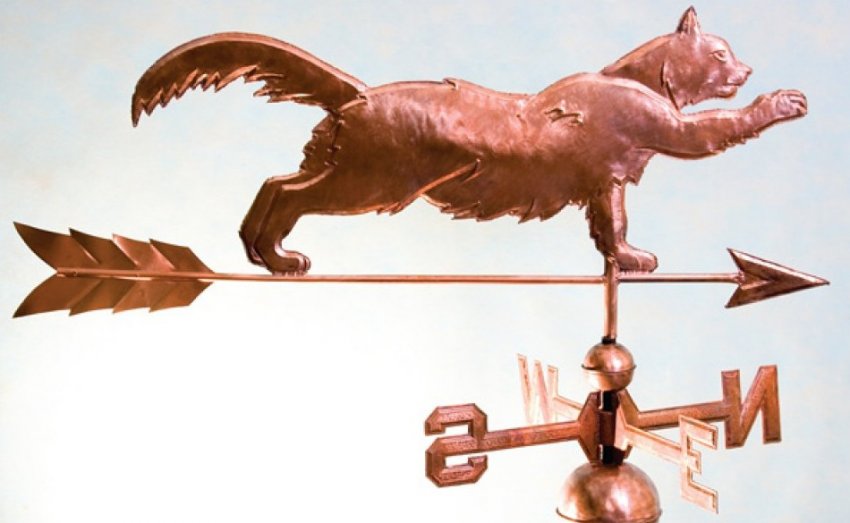

Кот издавна считается злейшим врагом злых духов, поэтому его силуэт послужит прекрасным оберегом от тёмных сил. А ещё пушистое создание создаст настроение доброты и умиротворённости.

Кот и петух, пожалуй, самые распространённые персонажи, которых можно увидеть на флюгерах

Устанавливая на крыше фигурку орла, не забывайте о том, что эта птица является хозяином в небесах. Такой символ как нельзя лучше подойдёт человеку с властным характером и высоким социальным статусом.

Флюгер в виде орла будет уместным на крыше высоких зданий

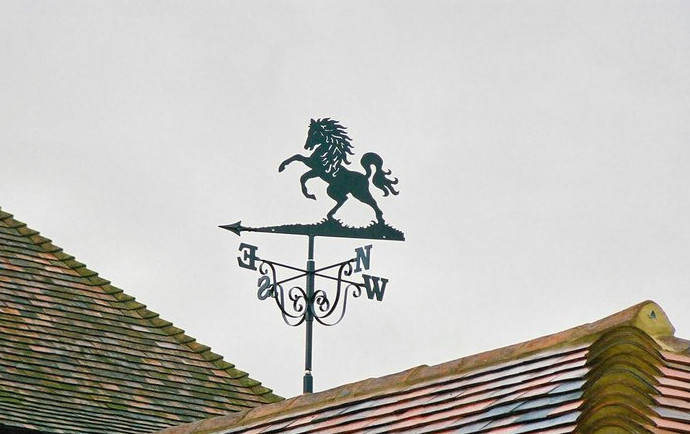

Силуэт коня на крыше свидетельствует о стремлении хозяина к познанию мира и любви к путешествиям. Возможно, фигурка бегущей лошади станет отправной точкой, которая подвигнет вас на новые свершения.

Конь, летящий аллюром, или спокойное, умиротворённое животное — в его силуэт вы можете вложить любую идею

Грифон — мифическое животное с туловищем льва и головой орла, которое является символом господства в небе и на земле. Характеризуя силу, возмездие и бдительность, грифон над домом покажет окружающим вашу независимость и способность бороться за свои интересы.

Фигурка грифона покажет, что вы будете отстаивать свои идеи до последнего

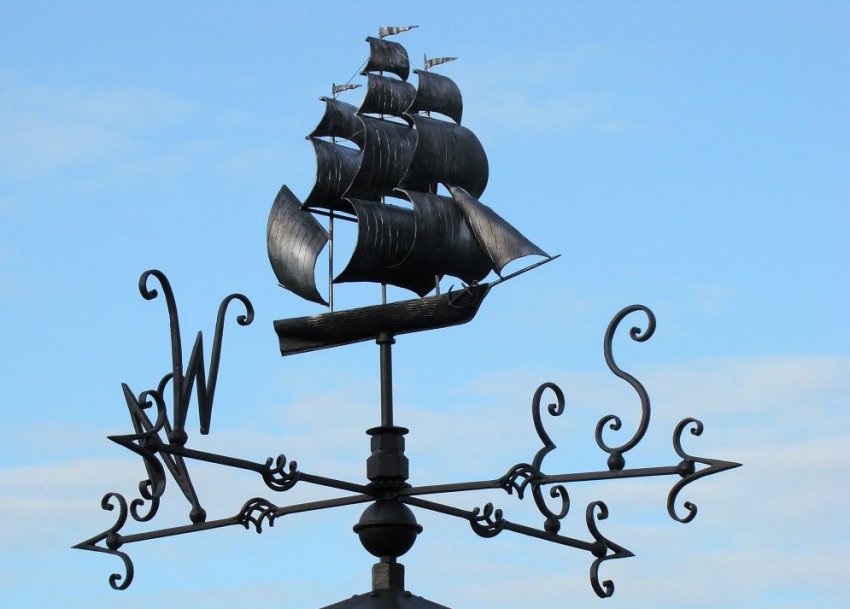

Флюгер в виде парусника расскажет о стремлениях хозяина к познанию окружающего мира, любви к путешествиям и поисках новых горизонтов в своей карьере. Такой ветроуказатель будет гармонично выглядеть на большом коттедже с многоскатной крышей, несколькими входами и парадной лестницей.

Флюгер в виде парусника является достаточно сложным в изготовлении, поэтому его можно рекомендовать для опытных домашних мастеров

Сова, как символ знаний и мудрости, заявит окружающим о недюжинных умственных способностях владельца загородного дома. Решаясь установить флюгер с поворачивающейся совой, подумайте, сможете ли вы соответствовать этому символу в плане самосовершенствования.

Флажок в форме совы — отличный способ заявить о наличии интеллекта у хозяина

Если вы религиозный человек, то можете с полным правом украсить крышу какой-нибудь сценой из Библии или Корана. На доме закоренелого атеиста флюгер по мотивам жития святых и пророков будет выглядеть нелепо. Если же вас привлекает именно эта тема, то выбирайте какую-нибудь нейтральную сцену или героический сюжет — например, фигуру ангела или Георгия Победоносца, поражающего змея.

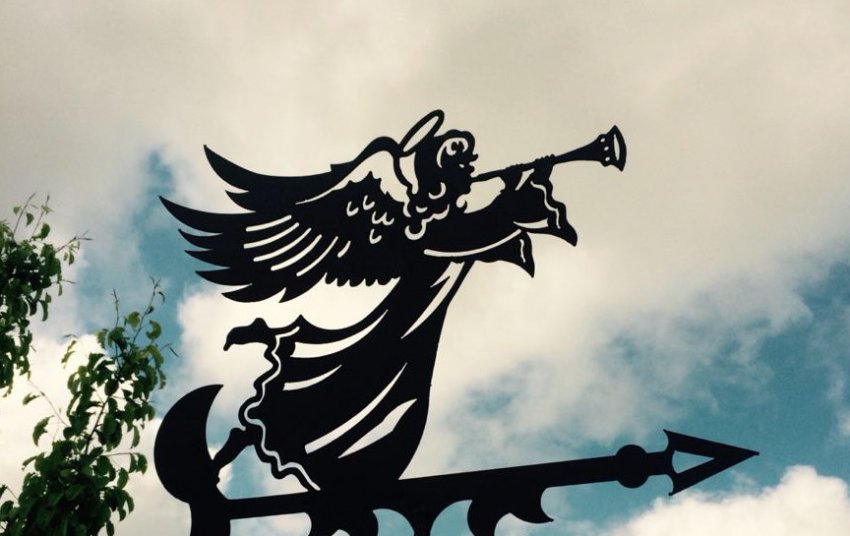

Если вера вам близки, установите на крыше флюгер в виде поющего ангела

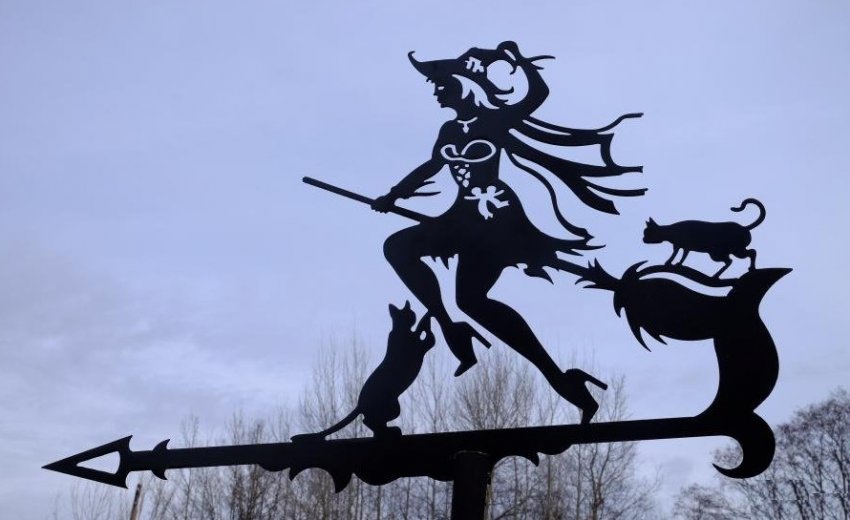

Отличной находкой является флюгер в виде летящей Бабы Яги, поскольку её метла является превосходной лопастью. Надо заметить, что сказочные сюжеты являются отличной основой для разработки флюгера собственной конструкции, а сам ветроуказатель будет магическим образом вызывать восторг во взглядах прохожих любого возраста.

Баба Яга является не только излюбленным персонажем русских сказок, но и одной из самых популярных фигурок на декоративных флюгерах

Чертежи ветроуказателя

Одним из достоинств ветроуказателя является простая и незамысловатая конструкция. Разрабатывая собственное устройство, следует позаботиться об устойчивости прибора и хорошей подвижности его вращающейся части. Для этого необходимо продумать все пути для уменьшения трения между деталями флюгера и решить, как и к чему он будет крепиться. Вы можете изготовить флюгер «один в один» или же использовать отдельные идеи — всё зависит от наличия того или иного материала, возможностей и личных предпочтений. В любом случае даже самый простой флюгер будет функционировать и радовать окружающих точно так же, как и ветроуказатель, изготовленный по специальному заказу.

Фотогалерея: чертежи и схемы флюгеров

Размеры флюгера должны соответствовать чертежу

С моделью простого ветроуказателя справится даже начинающий мастер

Размерную сетку для фигурок можно увеличить или уменьшить

Флюгер в виде Карлсона оборудован действующим пропеллером

Фигурку можно сделать полностью подвижной

Что понадобится в процессе работы

Представленную выше конструкцию флюгера нетрудно повторить в домашних условиях. Всё, что для этого понадобится, можно найти по закуткам любого гаража или слесарной мастерской. Полный перечень необходимых материалов выглядит так:

медь, алюминий или листовая сталь толщиной от 1,2 до 2 мм;

трубы стальные Ø1/2˝, Ø3/4˝, Ø1˝;

труба медная Ø18 мм;

труба стальная Ø2˝ длиной 50 мм;

профильная стальная труба сечением 15х15 мм;

шар стальной Ø80 мм;

пруток стальной Ø12 мм;

шарик Ø15 мм из подшипника качения;

пластина стальная толщиной от 12 до 15 мм размером 60х60 мм.

Поскольку предстоит работать со сталью, то понадобится не только самый простой слесарный инструмент, но и электрическое оборудование. Перед тем как приступить к работе, подготовьте:

электрический лобзик и пилки по металлу;

«болгарку» с отрезным и шлифовальным диском;

электродрель и набор свёрл для работы со сталью;

сварочный аппарат и электроды Ø3 мм;

зубило;

напильники;

молоток;

рулетка;

карандаш.

Чтобы уменьшить трение в узлах флюгера, их надо будет смазывать. Можно взять любую автомобильную консистентную смазку или даже солидол. Кроме этого, обязательно позаботьтесь о защите деталей ветроуказателя от коррозии. Для качественного окрашивания флажка, стрелы и других частей устройства понадобится преобразователь ржавчины, растворитель, грунтовка и эмаль.

Флюгеру необходима защита от коррозии

Пошаговая инструкция

Изготовление флюгера состоит из множества этапов, поэтому работу лучше выполнять в определённой последовательности. Представленный ниже алгоритм не даст упустить из виду ни малейшей детали и позволит начинающему слесарю избежать переделок и доработок.

Изготовление флажка начинают с переноса контура выбранной фигурки на лист металла. Чтобы избежать смещения шаблона, его вместе с металлической заготовкой прикрепляют к верстаку. Для этого можно воспользоваться столярными струбцинами.

Вырезают рисунок по контуру. Лучше всего в этих целях использовать электрический лобзик с пилкой по металлу. Если же такого инструмента под рукой нет, то на прямых участках можно использовать угловую шлифмашину, а в местах с изгибами и скруглениями выполнить ряд сверлений и прорубить контур зубилом.

Для вырезания фигурки флюгера лучше всего подходит электролобзик

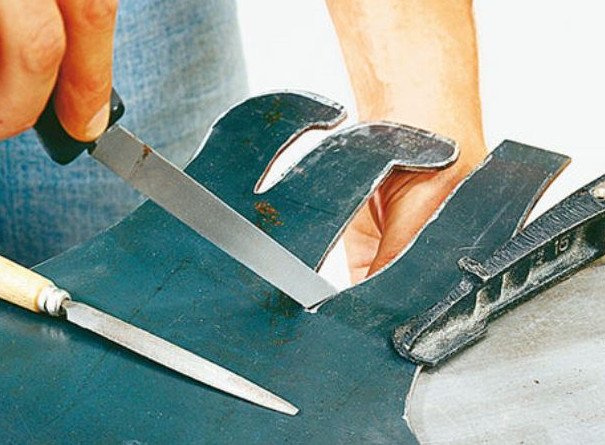

Выполняют обработку кромок заготовки. Если флажок вырезался электролобзиком, то для этой работы будет достаточно «болгарки» с обдирочным кругом. В противном случае понадобится наждачный станок с крупнозернистым кругом. Острые углы и труднодоступные места обрабатывают напильниками различной формы.

Для обработки кромок в труднодоступных местах удобно использовать несколько напильников различной формы и размера

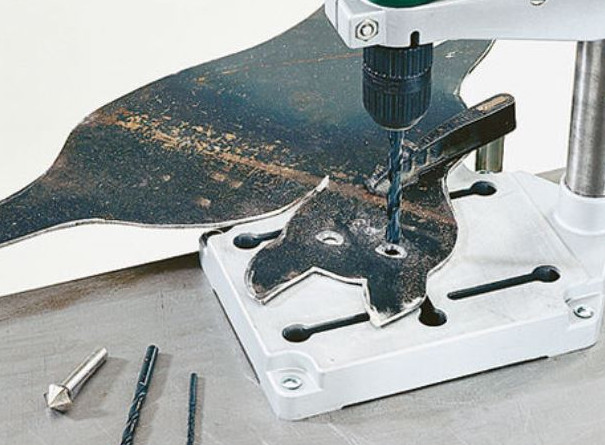

Зафиксировав заготовку на верстаке или зажав в тиски, выполняют сверления, которые в дальнейшем будут играть роль носа и глаз, а также использоваться для фиксации усов. Отверстиям для глаз при помощи напильника придают характерную вытянутую форму.

Отверстия для глаз выполняют сверлением, с последующей доработкой напильником

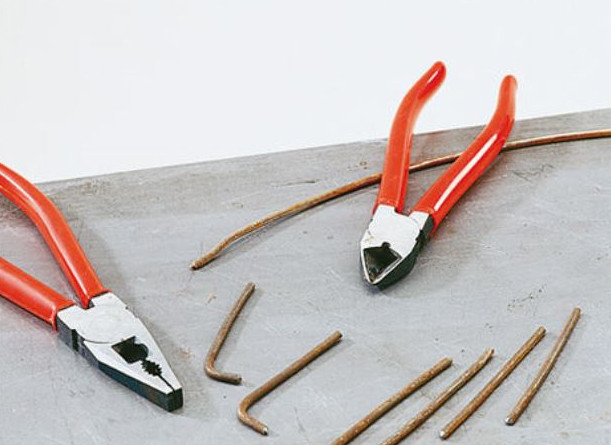

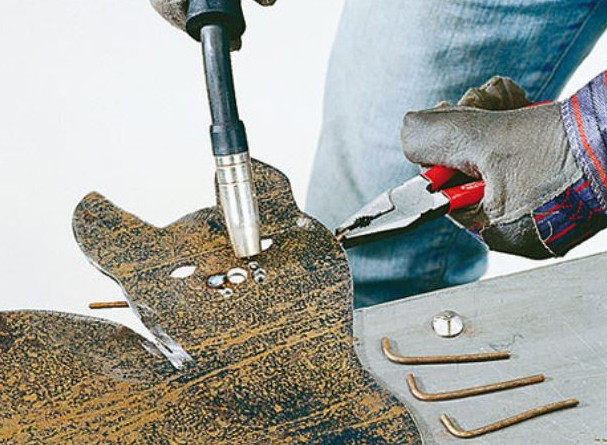

Делают заготовки усов. Для этого из стальной проволоки Ø3 мм вырезают кусачками Г-образные фрагменты длиной 90–100 мм с изогнутой с помощью плоскогубцев частью 10–20 мм.

Для изготовления заготовок усов кота используют стальную проволоку

Изготавливают нос кота. Для этого можно перерезать шарикоподшипник подходящего диаметра или сделать полусферу из прутка Ø20–25 мм. В последнем случае зубилом можно сделать зарубки, напоминающие характерные углубления на кошачьем носу.

Нос кота можно сделать из прутка или стального шара

Воспользовавшись сварочным аппаратом, нос монтируют на место. После этого сваркой фиксируют заготовки усов, предварительно вставив их в подготовленные отверстия.

Для монтажа и носа используют сварочный аппарат

Зачищают сварочные швы, пока поверхность не станет идеально ровной.

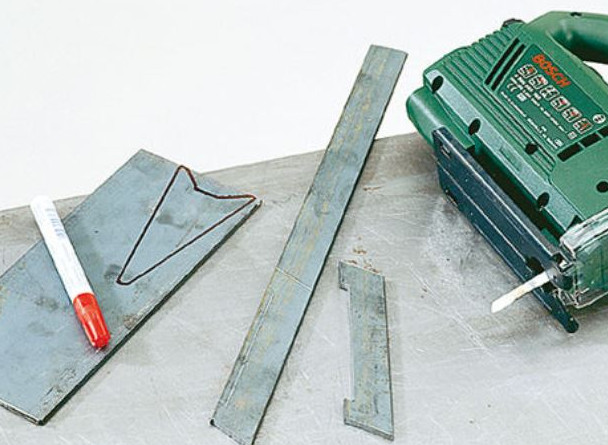

Аналогичным способом переносят на металл и вырезают контур стрелочного указателя.

Рисунок наносят на металлическую пластину

Подготавливают два отрезка круглого или квадратного прутка сечением не менее 15 мм в поперечнике. К одному из них приваривают острие стрелы, а к другому — оперение. Зачищают швы.

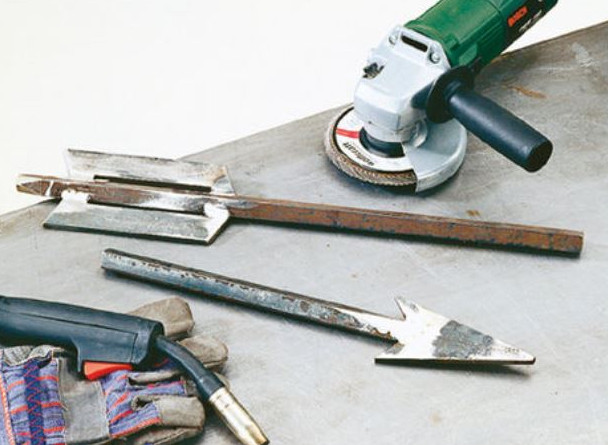

Стрела флюгера состоит из двух частей, которые соединяют при помощи сварки

Изготавливают узел поворота. Для этого в стальной пластине 60х60 мм толщиной 12 мм выполняют сверление Ø12 мм. Такое же отверстие проделывают в стальном шаре.

Фигурка будет крепиться на полый металический шар, в котором просверливается отверстие

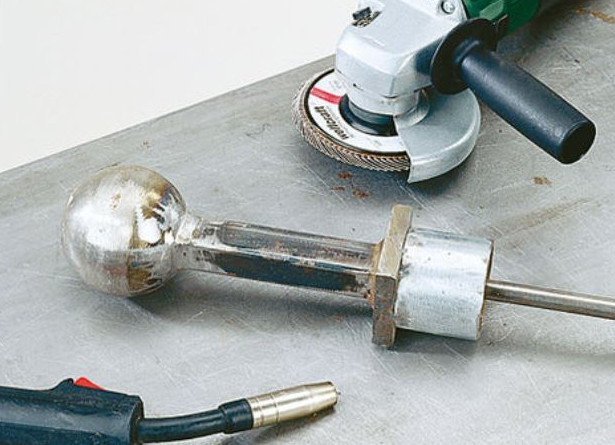

С одной стороны пластины приваривают 50-миллиметровый отрезок трубы Ø60 мм, а с другой — кусок металлопрофиля 20х20 мм длиной 150–200 мм.

На поверхности стального шара делают небольшие запилы. Они понадобятся для более плотного примыкания торцов основания стрелы и поворотного узла. После этого через поворотный узел и стальной шар продевают ось из прутка Ø12 мм.

Обе части основания указателя приваривают к сфере.

Квадратная труба стыкуется с шаром и аккуратно обваривается

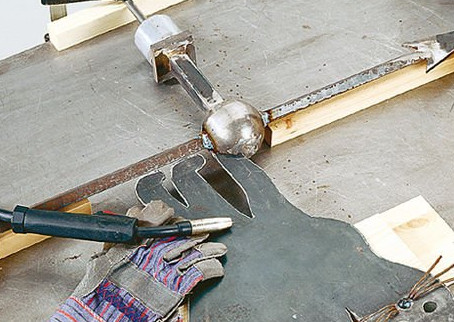

На стреле закрепляют фигурку кота. Его передние лапы фиксируют к шару, а задние при помощи сварки крепят на стреле.

После изготовления всех деталей флюгерки, выполняют её сборку

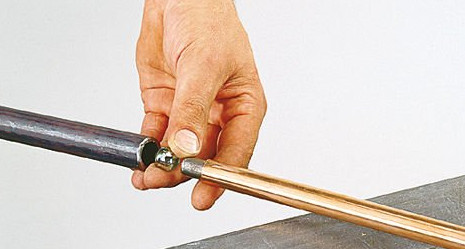

В трубку Ø1/2˝, которая будет играть роль корпуса, вставляют стержень Ø15 мм длиной 50 мм и крепят сваркой у самого края.

Все части флюгера обезжиривают, грунтуют и окрашивают несколькими слоями эмали для наружных работ. Качество окрашивания влияет на коррозионную устойчивость устройства, поэтому к этой работе следует отнестись с максимальной ответственностью.

Выполняют сборку ветроуказателя. Для этого в корпус помещают стальной шарик, обильно смазанный любым консистентным составом, например, «Литол-24». На ось устанавливают медную трубку Ø18 мм, которая будет играть роль антифрикционной втулки. После этого поворачивающуюся конструкцию вставляют в корпус.

При сборке флюгера обязательно смазывают подвижные детали

В представленной конструкции флюгера можно обойтись без медной трубки. Для этого используют шарикоподшипник с внутренним диаметром 12 мм, который крепится у верхнего края корпуса — в качестве держателя узла качения может использоваться отрезок трубы подходящего размера. Опору подшипника фиксируют сваркой после сборки конструкции, соблюдая принцип соосности.

На этом постройку самодельного ветроуказателя можно считать завершённой. Стальной шарик и медная трубка позволят устранить трение между осью и корпусом, благодаря чему изготовленный своими руками флюгер будет легко вращаться от самого слабого дуновения ветра. Всё, что остаётся, — это правильно установить флюгер на крыше и надёжно прикрепить его к дымоходу или кровле.

Видео: флюгер из металла своими руками

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;

для правильной ориентации указателей (румбов) на местности используют компас;

вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;

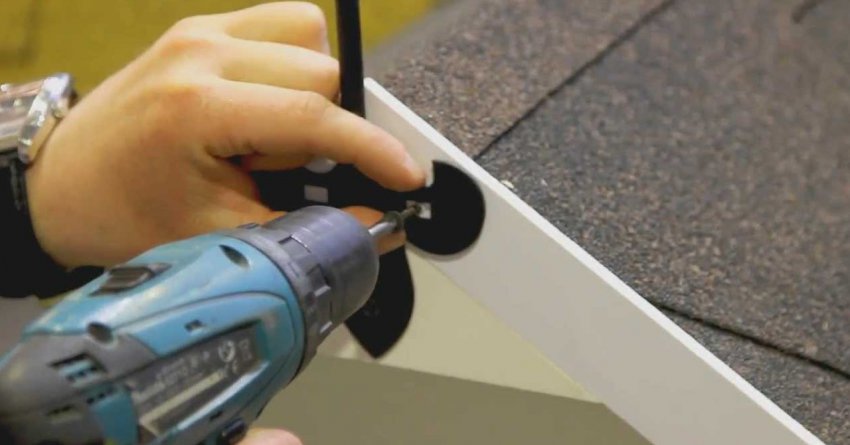

крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;

перед установкой узел вращения необходимо смазать;

для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

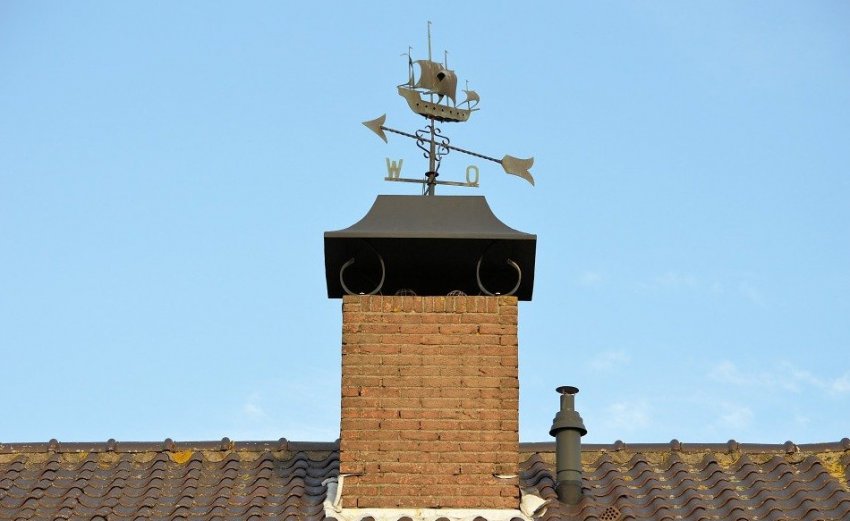

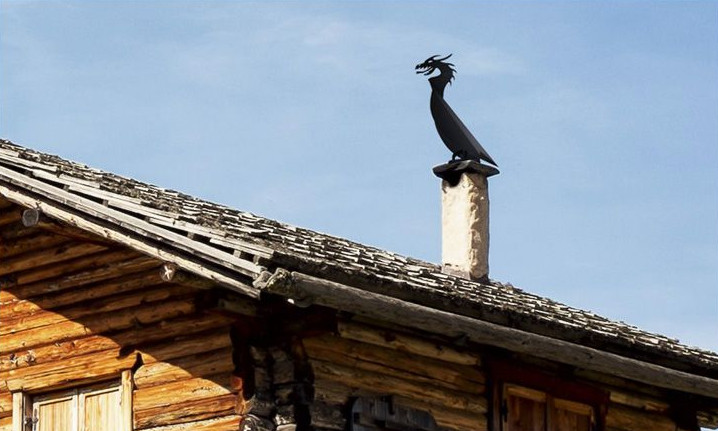

К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.

Флюгер, установленный на печную трубу, не только указывает направление ветра, а и дополнительно защищает дымоход и усиливает тягу

К фронтону. Если боковые поверхности двухскатной крыши зашиты кирпичом, то корпус ветроуказателя крепят в верхней части фронтона точно так же, как в случае с дымовой трубой. Если же для обшивки торцов кровли используются доски, то в них проделывают сквозные отверстия, а для крепления используют накладки или шайбы площадью не менее 25 кв. см.

Для крепления флюгера фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм

К коньку. Конёк чаще всего изготавливается из дерева, поэтому этот вариант следует рассматривать только при невозможности закрепить флюгер иным способом. Чтобы надёжно зафиксировать конструкцию на крыше, корпус следует оснастить опорными лапами, которые обеспечат её устойчивость.

Крепёж флюгера должен быть надёжным, так как конструкция достаточно тяжёлая

К элементам стропильной системы. Такой способ монтажа обеспечит превосходную жёсткость и устойчивость ветроуказателя, но потребует проделать отверстие в кровельном материале. Закрепить устройство можно при помощи подходящих скоб или хомутов. Если конструкция флюгера позволяет проделать сквозные сверления в его вертикальной стойке, то можно закрепить устройство при помощи гвоздей или мощных саморезов. Недостаток подобного способа заключается в нарушении целостности кровли и, как следствие, необходимости в дополнительной гидроизоляции.

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.
