Стекающая с крыши вода как следствие атмосферных осадков — это нагрузка на фасад и фундамент дома, а также на отмостки, сооружённые по периметру постройки. Под действием этой нагрузки эксплуатационные характеристики здания постепенно снижаются. Решить проблему поможет водосточная система. Это комплекс желобов и труб, соединённых в одну конструкцию, с помощью которой происходит сбор и отвод воды со скатов кровли в ливневую канализацию. Это и является основным назначением такой системы.






#i-2



#i-5



#i-8


#i-9



Элементы водосточной системы


Желоба устанавливаются в горизонтальной плоскости под карнизом крыши на уровне края кровельного материала. Монтаж проводится с небольшим уклоном в сторону водосточных труб для обеспечения перемещения воды самотёком. Трубы — это полые вертикальные стойки, соединённые сверху с желобами, а снизу через водосборники — с ливневой канализацией. Кроме двух основных элементов, в систему водостока дома входят и дополнительные материалы:



  • воронки, обеспечивающие сбор и слив воды с желобов;

  • заглушки, устанавливаемые на верхних торцах горизонтального участка;

  • муфты или переходники, которые используются для соединения отдельных желобов или труб в единую сеть;

  • кронштейны, с помощью которых желоба крепятся к кровельной конструкции здания;

  • хомуты, которыми к стенам дома крепятся трубы.

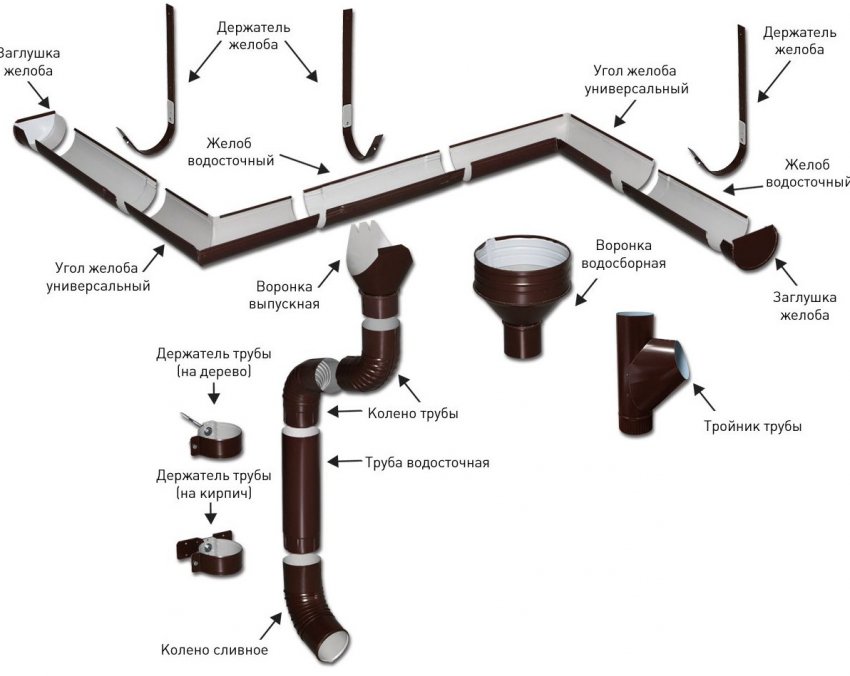

Водосточная система кровли состоит из нескольких элементов: лотки-желоба, трубы, воронки, сливы, заглушки, кронштейны и хомуты


Материалы


Производители сегодня предлагают два вида материалов, из которых изготавливаются водосточные системы: пластик и металл. В категории металлических изделий несколько групп: из оцинкованной или нержавеющей стали, а также из алюминиевого и медного сплавов.


Металлические водостоки


Наибольшим спросом пользуются водосточные системы для кровли из оцинкованной стали за счёт своей невысокой стоимости. Остальные три подгруппы — дорогие модели — не всем по карману. В чистом виде оцинкованные водосточные элементы обладают рядом недостатков, которые снижают их востребованность: низкий эксплуатационный срок и шум перемещающейся по желобам и трубам воды.


Производители решили эту проблему, покрыв изделия из оцинковки полимерным слоем. Он практически в три раза увеличивает срок службы и снижает уровень шума. Чем толще полимерный слой, тем выше качественные характеристики системы водостока. Для обработки внешних и внутренних поверхностей водосточных элементов используются пурал, полиэстер или пластизол.



Популярность металлических водостоков определяют две важные характеристики: повышенная прочность металла и диапазон рабочих температур от -50 до +120 градусов


Пластиковые водостоки


Самая дешёвая модель пластикового водостока имеет срок эксплуатации до 25 лет. К положительным характеристикам пластиковых изделий относятся:



  • малый вес;

  • простота монтажа с использованием герметика или клея;

  • разнообразие цветового оформления;

  • хорошие шумопоглощающие качества;

  • нейтральность к слабоагрессивным средам.


Недостаток один — разрыв труб, если в них замёрзла вода.


Производители сегодня предлагают два вида пластика, из которого изготавливаются элементы водосточных систем. Это поливинилхлорид (ПВХ) и винил, выпускаемый по специальной технологии и рецептуре. Последний при различных степенях деформации не трескается, не ломается и принимает первоначальную форму и размеры после снятия нагрузки. Поэтому водостоки из этого материала используются в северных регионах, где снежная нагрузка выводит из строя даже металлические конструкции.



Пластиковый водосток обеспечивает системе отвода воды с кровли механическую прочность, климатическую устойчивость, эстетичный внешний вид и невысокую цену


Правила расчёта


После выбора материала надо определиться с количеством необходимых элементов. Это зависит от вида и размеров кровли. Так как желоба устанавливаются по длине карнизов, соответственно длина скатов крыши и будет определять общую длину горизонтальной части водостока. Поэтому надо просто замерить длину свесов (карнизов) кровли. Если есть проект дома, то это можно сделать на нём, не забыв умножить полученный параметр на масштаб чертежа.



Подробнее о том, как сделать водосток для крыши самостоятельно, читайте в нашей статье — Водостоки для крыши своими руками из подручных материалов.




Что касается вертикальных водостоков, то длина каждого стояка соответствует высоте стены. Но в зависимости от размеров крыши стояков может быть несколько. Если длина карниза одного ската не превышает 10 м, то устанавливается одна водосточная труба. Если она больше 10 м, то две. При этом максимальное расстояние между трубами не должно быть больше 20 м. Из этого расчёта определяется количество трубных стояков. Полученное значение умножается на длину одного вертикального водостока и получается общая длина всех водостоков дома.



Водосточные трубы устанавливаются через каждые 20 м, их высота определяется расстоянием от карниза до слива в ливневую канализацию


Максимальная длина одного жёлоба и одной водосточной трубы — 3 м. На этот параметр надо разделить отдельно общую длину желобов и отдельно общую длину труб. В результате получается точное количество этих изделий по позициям. Если получилось нецелое число, то его округляют в большую сторону. К примеру, общая длина желобов — 98 м. Делим это число на 3, получаем — 32,66, округляем до 33. Это количество желобов длиной 3 м, необходимых для сооружения водосточной системы дома.


Расчёт вспомогательных элементов



  1. Воронок и нижних сливов потребуется столько же, сколько вертикальных стояков запланировано для монтажа.

  2. Количество кронштейнов для желобов определяется расстоянием между ними — 50–60 см. При этом первый и последний кронштейн устанавливается на расстоянии 30 см от края ската.

  3. Количество хомутов для крепления водосточных труб определяется расстоянием между ними в 1,8–2,0 м. Если высота монтажа водосточной трубы превышает 20 м, то расстояние между хомутами уменьшается до 1,5 м. Нижний хомут устанавливается около соединения слива с первой трубой.


Есть ещё один элемент в трубной системе вертикального водостока. Это отвод под углом 45 или 90°. Устанавливают его как соединительный элемент между воронкой и трубами. В зависимости от архитектуры дома монтируется или 45-градусный фитинг, или 90-градусный. В соединение применяются всегда два фитинга на один стояк.

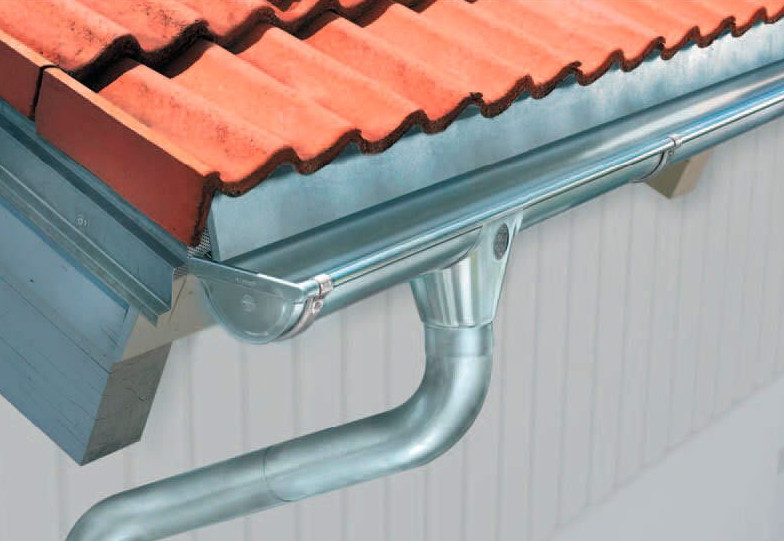

Стояк водосточной системы к конструкции лотков крепится через воронку и два отвода


Так как водосточная система кровли является самотёчной, то лоточный участок под крышей надо установить с небольшим уклоном в сторону воронки. Угол наклона определяется смещением края последнего жёлоба у воронки относительно противоположного края всего участка на 2–3 мм по вертикали.


Видео: расчёт и монтаж пластиковой водосточной системы



Правила монтажа


Монтаж водостока проводится строго в определённой последовательности.



  1. В первую очередь устанавливаются и крепятся к стропильной системе кровли кронштейны под желоба. Монтаж проводится с учётом угла наклона.

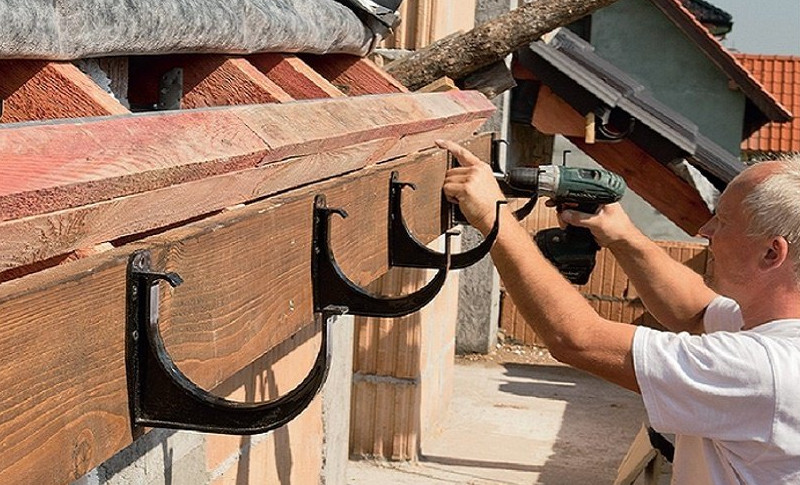

    В зависимости от типа водосточной системы кронштейны под желоба могут устанавливаться на обрешётку или на лобовую карнизную планку


  2. На кронштейны укладываются сами желоба. Установку начинают с места расположения воронки, чтобы обеспечить правильный нахлёст с учётом уклона трассы: расположенный выше жёлоб должен быть сверху. Соединение проводится с использованием герметика.

    При установке желобов важно соблюсти наклон в сторону водосборной воронки и правильный нахлёст между элементами


  3. Крепление желобов к кронштейнам производится разными способами: защёлками, стяжками и прочими крепёжными конструкциями.

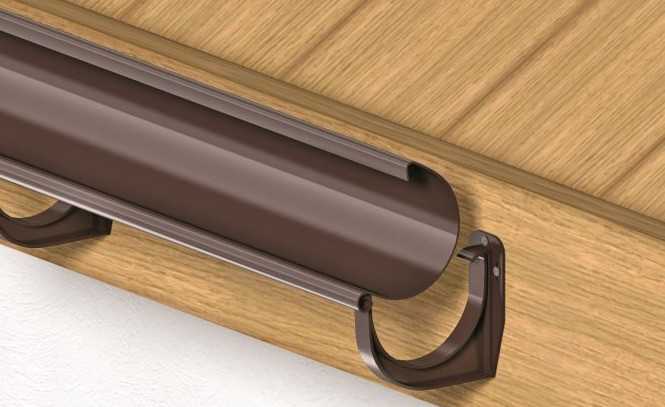

    Крепление пластикового жёлоба обычно производится при помощи защёлкивания в пазах кронштейна


  4. Проводится монтаж водосточных труб с установкой воронок и сливов.


Условия эксплуатации и правила ремонта


Водосточная система подвергается известным всем природным нагрузкам. Поэтому хотя бы один раз в год надо проводить профилактические мероприятия, связанные с осмотром элементов, очисткой и ремонтом.


Обычно это делается осенью, когда заканчивается листопад, ведь именно листья больше всего забивают желоба. Их просто надо удалить руками или веником.

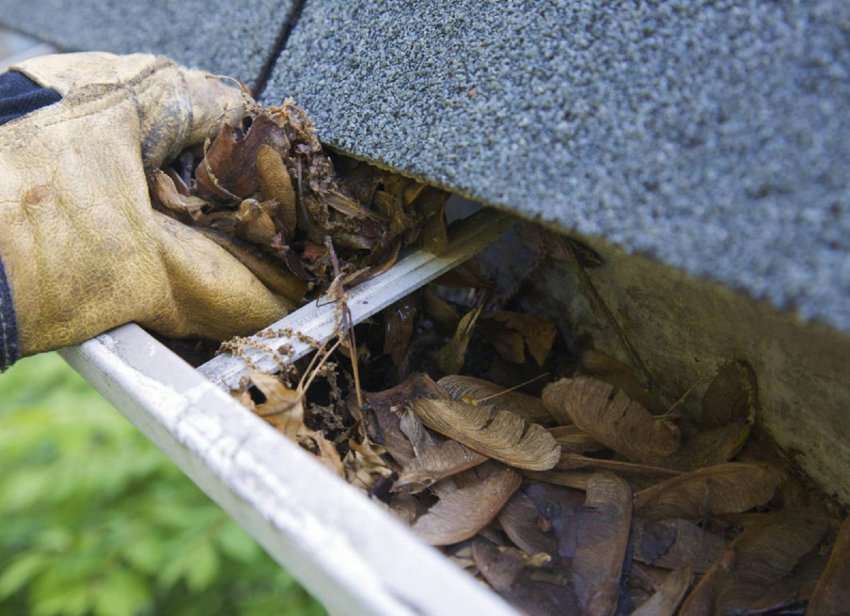

Мусор из желобов убирают руками, веником или какими-либо подручными приспособлениями


Сложнее с водосточными трубами. Внутрь руками не добраться, поэтому рекомендуется делать гидравлическую промывку, используя шланг и воду под давлением. Для этого лучше всего использовать ёмкость с водой, к примеру, бочку и небольшой мощности бытовой насос.


Второй по значимости дефект — разгерметизация стыков. Если это касается желобов, то разбирать участок не надо. Просто край следующего лотка приподнимается от края предыдущего, соединение очищается от старого герметика, наносится новый, и верхний край прижимается к нижнему. С трубами сложнее, потому что при таком дефекте конструкцию придётся разбирать, зачищать места стыков, а затем заново собирать.


Трещины на элементах водосточной системы — редкость. Если появились небольшие, то для их заделки используют специальные мастики, которые называются «холодная сварка». Это одно- или двухкомпонентные материалы, которые после нанесения на трещину склеивают два её торца намертво. При больших дефектах элементы водосточной системы ремонту не подлежат. Их меняют на новые, для чего дефектный участок придётся разбирать.


Водосточная система — обязательный атрибут кровли, который защищает дом от атмосферных осадков и тающего снега, стекающих со скатов. Поэтому к его подбору, расчёту и монтажу надо подходить со всей ответственностью.
