Самостоятельно делаем надёжную крышу из профнастила по деревянной обрешётке - Строительство и ремонт.

Устройство кровли на загородном доме — решающий момент в его строительстве. Качественно устроенная, она может продлить жизненный цикл здания до 50 и более лет, а ошибки в изготовлении могут свести на нет все старания и вложенные средства. Наиболее надёжными и простыми в изготовлении являются крыши из профнастила.

•
  #i-2



•
  #i-3



  •
    #i-4







•
  #i-5



  •
    #i-6



  •
    #i-7



  •
    #i-8



  •
    #i-9



  •
    #i-10



  •
    #i-11







•
  #i-12



  •
    #i-13







•
  #i-14


#i-15

•
  #i-16


Конструкция кровли из профнастила

Основой конструкции кровли является стропильная система. Именно на ней формируется кровельный пирог, выполняющий следующие функции:

1. Защита здания от осадков и ветра.


2. Сбережение тепла в подкровельном пространстве. По оценкам специалистов они могут составлять до 20–25% от полученного из системы отопления. Затраты, понесённые при утеплении кровли, быстро компенсируются экономией энергоресурсов.


3. Возможность использования утеплённого подкровельного пространства для организации дополнительной жилой площади мансардного типа.

Чтобы реализовать поставленные задачи, создаётся кровельный пирог из нескольких слоёв различных материалов.

При устройстве кровельного пирога важно обеспечить наличие вентиляционного зазора между плёнкой гидроизоляции и кровельным покрытием

Обрешётка

Она служит опорной поверхностью для финишного покрытия кровли. Чтобы обеспечить циркуляцию воздуха в подкровельном пространстве, по стропильным ногам набивается контробрешетка, создающая вентиляционный зазор между стропилами и кровельным покрытием.

Чаще всего материалом для обрешётки служит доска размером 25х100 мм, обрезная или необрезная. При установке необрезной древесины её необходимо предварительно ошкурить. Следует остерегаться использования более широкой доски, т. к. при изменении температуры и влажности в подкровельном пространстве она подвергается короблению. Следствием может быть вздутие финишного покрытия кровли и повреждение примыкающих слоёв кровельного пирога.

Под настил из профлиста обрешётка набивается с различным шагом расположения досок в зависимости от величины уклона скатов:

1. На крышах с наклоном до 10 градусов допускается зазор между досками до 5 см.


2. На скатах до 30 градусов зазор может составлять до 45 см.


3. Скаты кровель в 45 и более градусов позволяют делать шаг обрешётки равным 60–70 см.

2–3 верхние доски каждого ската под коньковым пространством устанавливаются вплотную.

Обрешётка набивается поверх плёнки гидроизоляции, укреплённой на стропилах планками контробрешётки. Расстояние между досками устанавливается по специальным проставкам из обрезка древесины. Крепление обрешётки к планкам контробрешётки выполняется двумя гвоздями в каждом месте пересечения. Такой способ фиксации повышает прочность стропильной системы.

Обрешётку монтируют поверх гидрозащиты и контробрешётки, закрепляя её в каждом месте пересечения двумя гвоздями

Контробрешётка

Как уже было указано выше, этот элемент кровли создаёт воздушный зазор между финишным покрытием кровли и гидроизолирующей плёнкой. Если это условие не соблюдается, конденсат остаётся под кровельным материалом, пропитывает деревянные детали, способствуя развитию грибковых инфекций и загниванию древесины. В таком случае вскоре после установки кровли может понадобиться срочный ремонт с полной заменой стропильной системы дома.

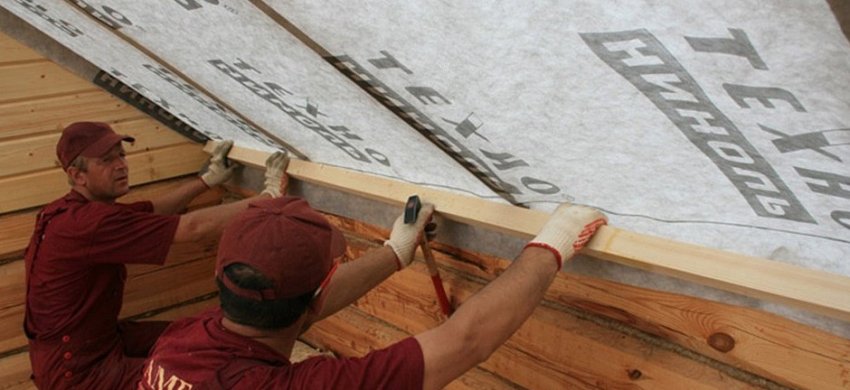

Перед установкой контробрешётки на стропило нужно натянуть влагозащитную плёнку. Элементы контробрешётки набиваются на каждую стропильную ногу поверх плёнки. Для неё используются бруски размером 25х50 мм, а при большой плоскости кровли — 40х50 мм. В применении материала больших размеров необходимости нет, это ведёт к утяжелению конструкции и увеличению финансовых затрат. Кроме создания вентиляционного зазора, установка контробрешётки позволяет рабочим легче перемещаться по крыше и ровно, без перекосов натянуть влагозащитную плёнку.

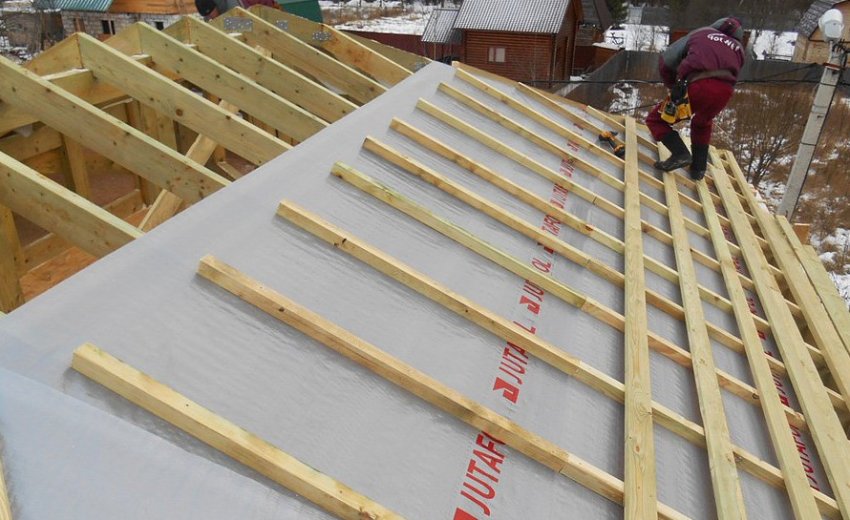

Контробрешётка укладывается горизонтальными рядами и крепится к стропильным ногам, прочно фиксируя гидроизоляционную плёнку

Бруски контробрешётки крепятся к стропильным ногам гвоздями длиной не менее 70 мм с шагом порядка 20 см. Допускается оставлять разрывы между отдельными брусками в зависимости от вида финишного покрытия. Контробрешётка может устанавливаться на любые изолирующие материалы, включая мембраны, рубероид и т. д. Её устраивают под все виды финишных покрытий, включая профнастил, ондулин, металлочерепицу прочее.

Видео: обрешётка под профнастил

Гидроизоляция

Назначение кровли состоит в защите внутреннего пространства здания от воздействия неблагоприятных факторов внешней среды. Одним из них является вода, выпадающая в виде осадков и поступающая как конденсат от финишного покрытия. Эта задача решается не только подбором качественного кровельного материала, но и установкой гидроизолирующего слоя в кровельном пироге.

Для этого применяются различные виды материалов:

1. Рулонные. К ним принадлежит хорошо знакомый всем рубероид, а также ряд современных изделий такого типа.


2. Обмазочные. Эти материалы представлены различного вида битумными мастиками.


3. Плёночные. Наиболее распространённый вид гидроизолирующих материалов, особенно в индивидуальном строительстве. Привлекательной стороной является невысокая цена в сравнении с другими изделиями подобного назначения.


4. Диффузионные. Сравнительно новый и самый дорогой материал. Отличием является способность пропускать влагу только в одну сторону, что позволяет в процессе эксплуатации осушать кровельный пирог.

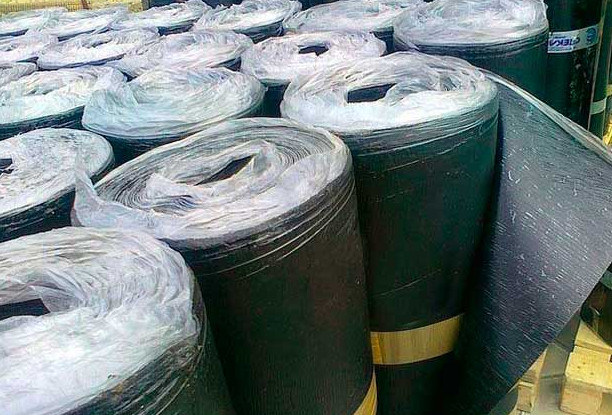

Рулонная гидроизоляция

На строительном рынке представлены самыми разными видами:

• рубероид, производимый из картона с пропиткой;


• стеклоизол — на основе стеклоткани;



  Стеклоизол является современным аналогом рубероида, производимым на основе стеклоткани или стеклохолста



• еврорубероид и многие другие.

К основным достоинствам рулонных утеплителей относят:

1. Низкую стоимость.


2. Высокую надёжность.


3. Достаточную долговечность. Срок службы такого материала составляет до 15 лет. В местах износа его нет необходимости демонтировать, достаточно поверх старой кровли уложить несколько слоёв нового покрытия.

Недостатком рубероида является относительная сложность монтажа, связанная с использованием битумной мастики. Но если использовать евро- или стеклорубероид, такая необходимость отпадает, достаточно лишь разогреть нижнюю поверхность материала газовой горелкой. В результате получается надёжное крепление к кровле, полностью исключающее возможность протечек.

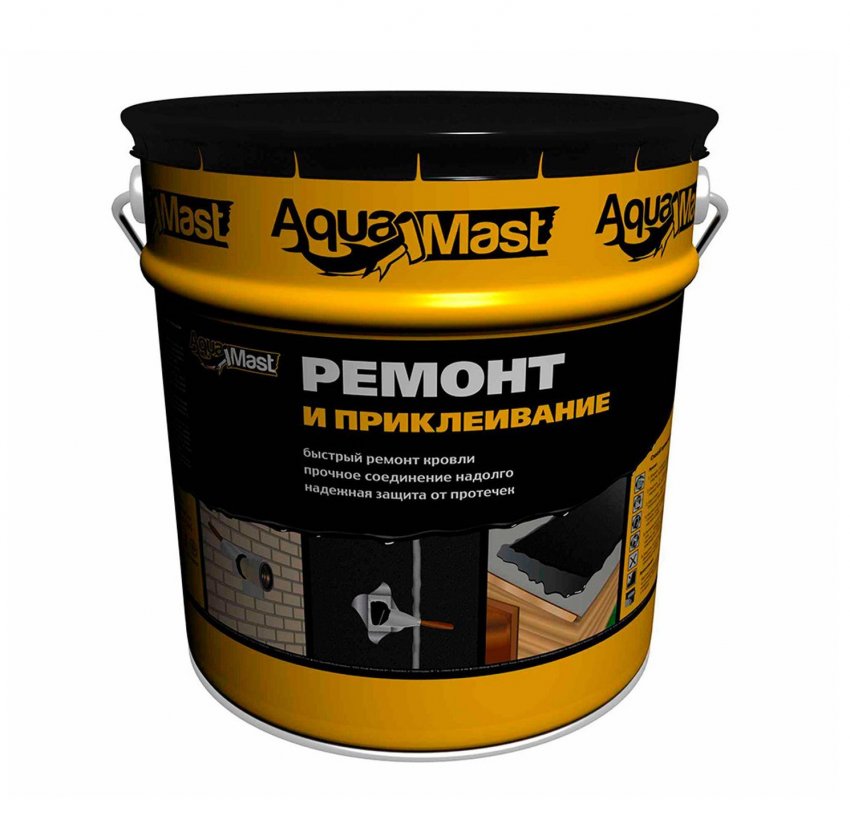

Мастика для изоляции кровель

Мастики применяются для изоляции плоских кровель и пологих скатов. Их популярность обусловлена следующими обстоятельствами:

1. Отсутствие усадки при изготовлении крыши.


2. Экологическая чистота. Покрытие на основе битума не выделяет в атмосферу каких-либо вредных веществ или неприятных запахов.


3. Устойчивость к воздействию химически активных веществ.


4. Отсутствие швов, обусловливающее высокую герметичность покрытия.



   При покрытии битумной мастикой образуется прочный бесшовный гидроизолирующий слой, который служит 5–6 лет

Наряду с массой преимуществ, у этого материала имеется один существенный недостаток — недолговечность. Максимальный срок эксплуатации составляет пять-шесть лет. Затем поверхность начинает вздуваться и растрескиваться.

Плёночные изолирующие материалы

Это наиболее популярные средства для гидроизоляции, прежде всего по причине невысокой стоимости и простоты монтажа. Чаще всего применяется полиэтиленовая плёнка толщиной от 200 микрон. Её настилают полосами с нахлёстом в 12–15 сантиметров. Место стыка дополнительно проклеивают скотчем. В продаже встречаются плёнки с липким краем на месте стыковки. Они удобнее в монтаже, но стоят несколько дороже.

Производятся также плёнки с противоконденсатным слоем на обратной стороне. Этот слой способен удерживать на себе влагу, так что она не попадает в утеплитель.

Фотогалерея: плёночные материалы для гидрозащиты

Для установки недорогой гидрозащиты применяют обычную полиэтиленовую плёнку

Плёнку необходимо укладывать с небольшим провисом, чтобы компенсировать возможные линейные расширения в процессе эксплуатации

Гидроизоляционная мембрана «Ондутис» может служить самостоятельным кровельным покрытием в течение нескольких месяцев

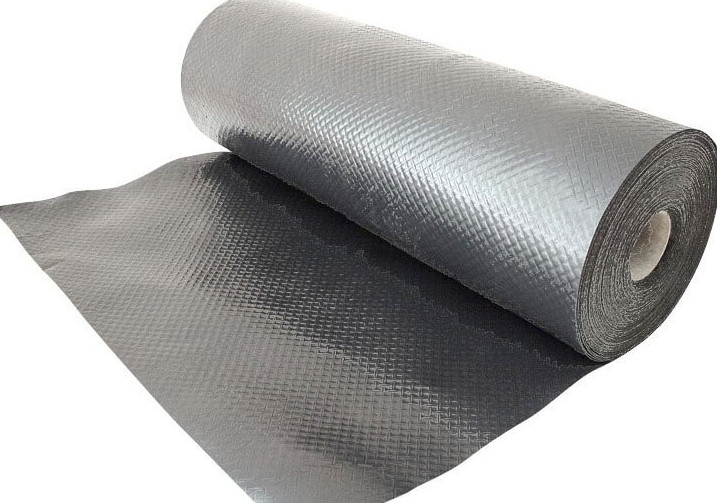

Полиэтиленовые строительные плёнки часто имеют прорезиненную основу и отлично задерживают влагу
Диффузионные материалы

Это новый материал на рынке гидроизоляционных изделий. Его особенность состоит в том, что он пропускает влагу только в одном направлении. Установка такой плёнки на внутренней части кровельного пирога производится для его постоянного осушения от случайно попавшей влаги.

Различают три основных вида плёнок с односторонней проницаемостью:

1. Псевдодиффузонные. Это материалы с ограниченной проницаемостью для использования на холодных чердаках и крышах. Стоят они недорого.


2. Диффузионный материал нормальной проницаемости. Это более совершенное изделие, используемое при утеплении мансардных помещений. Его нежелательно использовать в пыльных помещениях, потому, что поры в нём легко забиваются. Этот материал нельзя использовать и при температурах ниже -25 ^oC, так как при замерзании воды в порах происходит их разрыв.


3. Трёхслойные супердиффузионные мембраны могут применяться в любых условиях без потери своих качеств.

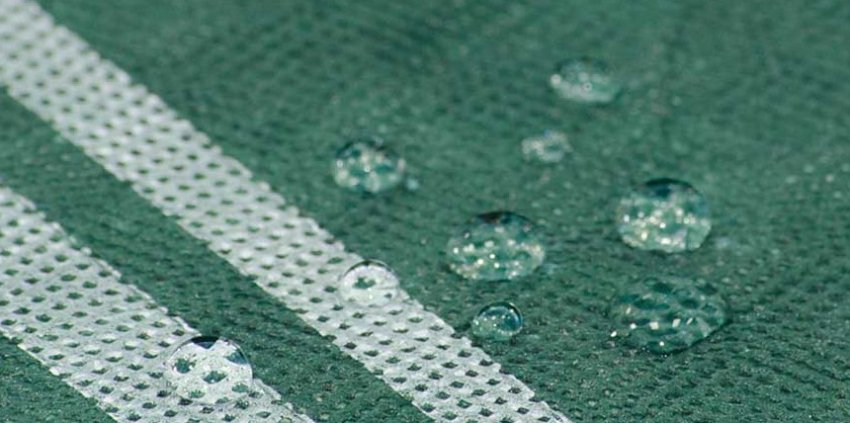

   Плёнки-мембраны пропускают влагу только в одну сторону, так что конденсат от кровельного покрытия не будет просачиваться в слой утеплителя

Материалы для пароизоляции

Установка пароизоляции при формировании кровельного пирога жизненно необходима. Если гидроизолирующие слои кровли призваны защитить дом от проникновения воды снаружи, то пароизоляция защищает утеплитель от поступления влаги изнутри здания. Её накопление внутри утепляющего слоя быстро выводит из строя деревянные конструкции стропильной системы, предваряя скорый капитальный ремонт кровли.

Пароизоляцию необходимо размещать ниже утеплителя кровельного пирога, это даёт возможность перехватывать пар из помещения, не допуская его поступления внутрь кровли. Если кровля не утепляется, устройство пароизоляции все равно необходимо, иначе условия проживания в доме могут сравняться с таковыми в парнике.

Пароизоляционная плёнка защищает кровельный пирог от влаги, поступающей изнутри помещения

Чаще всего для этой цели используются различные плёнки на основе полиэтилена. Они могут быть гидроизоляционными, пароизоляционными или антиоксидантными. Особенность последних состоит в том, что одна сторона покрывается ворсистой тканью, активно впитывающей воду, не допуская её попадания на утеплитель.

Ранее для пароизоляции использовали пергамин, однако новые материалы на других основах значительно его превосходят.

В зависимости от физических и технических параметров различаются три основных вида материалов для пароизоляции:

1. Плёнки на основе полиэтилена. Для пароизоляции применяются неперфорированные изделия. При любом использовании этого материала его нужно армировать лёгкой сеткой или тканью. Фольгированные изделия используются как утепляющий материал, отражающий тепло внутрь здания. Поэтому при монтаже его укладывают фольгой вниз.


2. Полипропиленовые плёнки обладают большей прочностью по сравнении с предыдущими. Их используют как для паро- так и для гидроизоляции. Одна сторона оснащается антиоксидантным покрытием из вискозно-целлюлозной ткани.



   Полипропиленовые плёнки с одной стороны пропитываются покрытием, предотвращающим окисление



3. Диффузия — новый материал на строительном рынке, хорошо пропускающий пар, но удерживающий воду. Такая плёнка работает очень просто: пропуская пар, она впитывает его в шероховатую поверхность. Затем влага постепенно высыхает. Выпускаются односторонние диффузионные плёнки, которые нужно ориентировать определённым образом, и двусторонние — их можно устанавливать как угодно.

Теплоизоляция кровли

Необходимость теплоизоляции связана с большими потерями тепла в подкровельном пространстве неутеплённой крыши. По оценкам специалистов она может составлять до 30% от общего количества тепла, вырабатываемого тепловыми агрегатами. Учитывая длинный отопительный период в большей части территории страны, потери весьма значительны. Поэтому затраты на утепление крыши окупятся быстро.

По каким показателям подобрать лучший утеплитель:

1. Долговечность — стабильная работа утепляющего слоя в течение максимального срока эксплуатации здания.


2. Пожарная безопасность и устойчивость к переувлажнению.


3. Экологическая безопасность — при эксплуатации утеплитель не должен выделять в атмосферу опасных испарений или твёрдых частиц.


4. Достаточная плотность, малый удельный вес и устойчивость формы под крышей.


5. Звукоизолирующие свойства.


6. Эффективная толщина.


7. Устойчивость при воздействии низких температур.

Выбирая утепляющий материал для скатной крыши, следует уделить внимание таким моментам:

1. Утеплитель тем более эффективен, чем больше его толщина.


2. Учитывая небольшую цену на этот материал, нужно выбирать изделия надёжных производителей, хорошо зарекомендовавших себя на рынке. Это может быть «Изовер», «Кнауф» или «Упса».

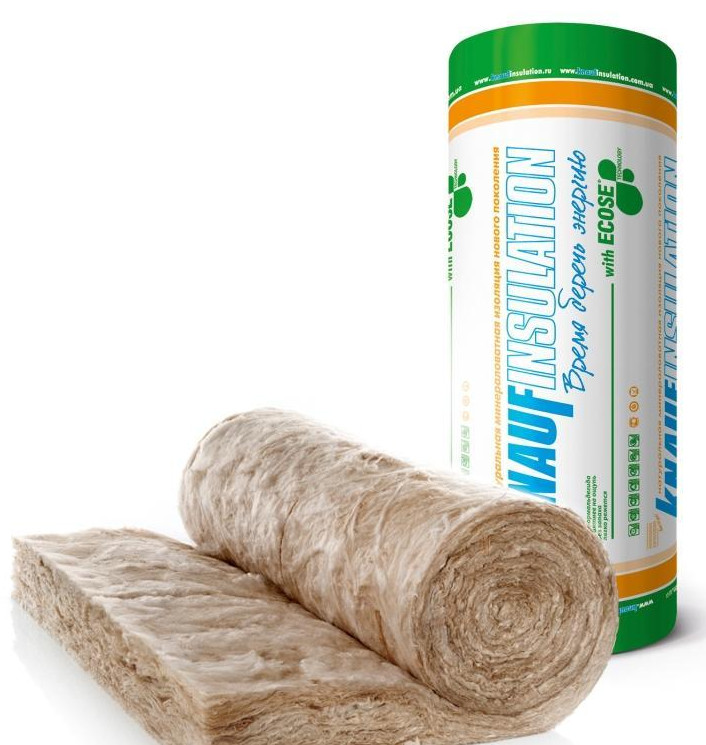

   Минеральная вата KNAUF обеспечивает оптимальное сочетание звуко- и теплоизолирующих свойств при доступной цене



3. Устройство кровельного пирога должно выполняться по всем правилам, включая организацию технологических зазоров между его слоями.


4. В процессе монтажа нужно добиваться отсутствия зазоров между плитами утеплителя, стыки между отдельными деталями должны перекрываться последующими слоями.

Технология установки утеплителя выглядит следующим образом:

1. Проложить слой гидроизоляции.


2. Замерить и нарезать утеплитель для укладки между стропилами. При этом необходимо помнить, что он должен плотно, без зазоров размещаться в проёме. Важно устроить зазор между слоем утеплителя и гидроизоляцией не менее 20 миллиметров.


3. Уложить утеплитель по направлению снизу вверх.

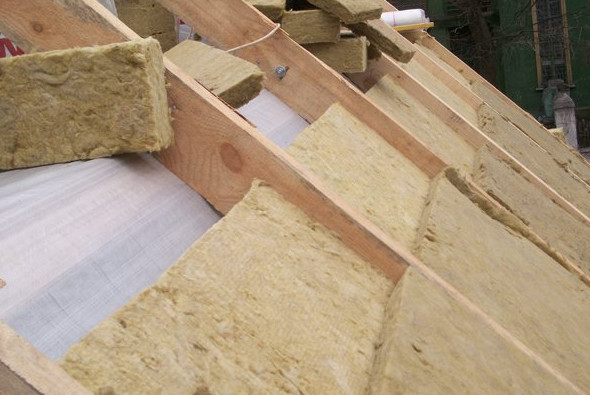

   Утеплитель нужно укладывать плотно между стропильными ногами, стыки между плитами должны перекрываться слоем, расположенным сверху



4. При размещении утепляющих материалов нужно избегать их провисания. Зазоры между фрагментами нежелательны. Однако нужно учитывать, что в процессе эксплуатации утепляющий слой склонен к увеличению объёма.


5. Установить парозащитную плёнку. Следует контролировать, чтобы её лицевая сторона была направлена внутрь помещения. Тогда влага из кровельного пирога будет выводиться наружу.

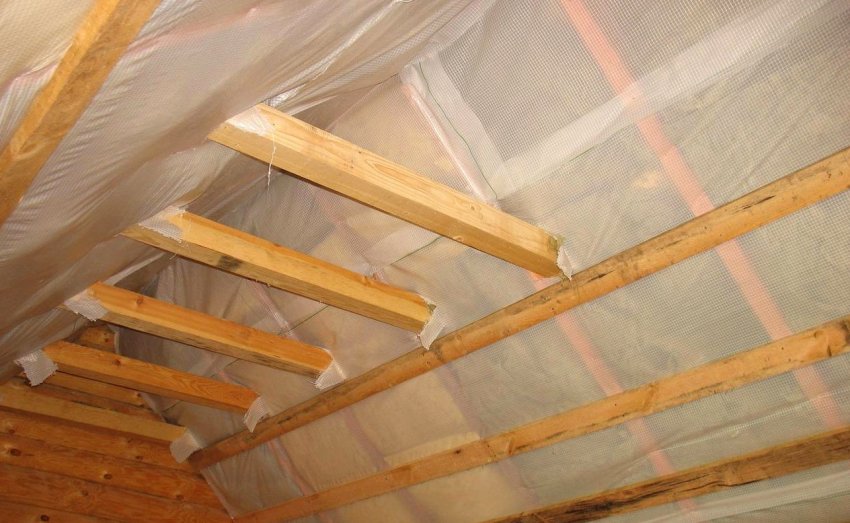

   Пароизоляционную мембрану укладывают со стороны помещения и крепят степлером к стропильным балкам



6. Закрепить пароизолирующую плёнку к балкам степлером, проклеить стыки скотчем.


7. Поверх пароизолирующей плёнки установить бруски, которые будут служить основанием для финишной отделки поверхностей.

Видео: утепление скатной кровли

Профилированный лист

Для устройства финишного покрытия кровли всё чаще используется профнастил. Это объясняется его отличными прочностными характеристиками, большим выбором цветов и оттенков, простой технологией установки и доступностью материала по цене.

Более полный перечень преимуществ этого материала можно представить следующим образом:

1. Экологическая чистота.


2. Широчайшая палитра цветовых решений покрытия, которая позволяет подобрать гармоничное сочетание с другими сооружениями на участке.


3. Широкий выбор защитных покрытий для любых условий эксплуатации.


4. Доступная стоимость.


5. Возможность заказать материал строго в соответствии с длинами скатов, чтобы изготовить бесстыковую кровлю.

Выбор конкретного вида профлиста зависит от угла наклона скатов. Материал должен обеспечивать сход воды во время летних дождей и весеннего таяния снега, а также выдерживать снеговые нагрузки зимой. От угла наклона зависит и величина нахлёста листов по вертикали — чем меньше угол, тем больший создаётся нахлест.

Например:

• при угле наклона до 10 градусов нахлёст должен составлять не менее 300 мм;


• на скатах с уклоном 10–15 градусов величина нахлёста составляет от 200 мм;


• при уклонах 15–30 градусов допускается нахлёст величиной 170–200 мм;


• на более крутых крышах достаточно перекрытия листов на 100–150 мм.

При углах наклона до 10 градусов стыки нужно обрабатывать герметиком.

Разные марки профнастила отличаются прочностью, высотой волны и толщиной материала

При выборе профнастила для кровли в первую очередь нужно обращать внимание на маркировку изделий:

1. Буквой «Н» обозначается лист, применяемый для кровель или межэтажных перекрытий.


2. Обозначение «НС» указывает на универсальный характер профиля. Его можно использовать для кровель и отделки стен, а также для строительства ограждения участка.


3. Маркировкой «С2» снабжают профлист, предназначенный исключительно для стеновых покрытий.

Важно понимать, что прочность листа зависит от его толщины и высоты профиля. Профлист производится с высотой гофры от 10 до 114 мм из металла толщиной 0,4–1,0 мм.

Крепление листов профнастила

К обрешётке листы профнастила крепятся самонарезающими кровельными винтами. Их установка производится как на гребне гофры, так и во впадине, вплотную прилегающей к обрешётке. Нижнее крепление производится саморезами длиной до 30 миллиметров, длина винта для верхнего крепления складывается из высоты профиля плюс 30–40 миллиметров. Нижнее крепление производится во впадине, следующей за нахлёстом. Под шестигранную головку винта устанавливается шайба и эластичная прокладка, перекрывающая поступление влаги в подкровельное пространства.

Количество точек крепления зависит от шага обрешётки — в каждую доску по одному винту.

Видео: монтаж кровли из профнастила

Процесс создания крыши из профнастила прост и понятен. Материалов на строительных рынках достаточно и по количеству, и по качеству. Нужно найти в себе решимость, взять и сделать самому. Успехов вам!
