Кровельный пирог под металлочерепицу для разных типов крыши - Строительство и ремонт.
Комфорт и благоприятная обстановка внутри жилого дома зависит не только от толщины утеплителя стен, но и от соблюдения технологии монтажа защитных слоёв. Кровельный пирог представляет собой гидроизоляционные, пароизоляционные и теплоизоляционные слои соответствующих материалов, установленные на

Кровельный пирог под металлочерепицу для разных типов крыши - Строительство и ремонт.

Комфорт и благоприятная обстановка внутри жилого дома зависит не только от толщины утеплителя стен, но и от соблюдения технологии монтажа защитных слоёв. Кровельный пирог представляет собой гидроизоляционные, пароизоляционные и теплоизоляционные слои соответствующих материалов, установленные на каркасе стропильной системы в определённом порядке. Изготовление кровельного пирога должно соответствовать существующим требованиям СНиП, а их несоблюдение значительно снизит качественные характеристики крыши.







#i-14


#i-15




Различие устройства кровельного пирога


В зависимости от способа утепления крыши количество материалов для кровельного пирога существенно различается. В связи с этим выделяют разные способы его устройства для холодной и утеплённой крыши.



Нарушение очерёдности установки слоёв кровельного пирога приведёт к снижению изоляционных свойств любой кровли независимо от её предназначения


Кровельный пирог имеет вполне определённое количество защитных слоёв, каждый из которых выполняет определённую функцию:



  1. Наружное покрытие из профилированных листов или металлочерепицы. Ззащищает постройку от атмосферных явлений и создаёт внешний облик кровли здания.

  2. Виброизоляционные элементы. Предотвращают вибрацию и устраняют шум металлического покрытия при воздействии на него атмосферных осадков.

  3. Деревянный каркас обрешётки. Предназначен для установки наружного покрытия крыши.

    Деревянные конструкции обрешётки и контробрешётки нобходимы для крепления финишного покрытия и создания вентиляционного зазора в подкровельном пространстве


  4. Контробрешётка из деревянных реек. Создаёт необходимую вентиляцию между наружным покрытием, обрешёткой и изоляционными мембранами. Благодаря вентиляционным зазорам влага не задерживается в слоях утеплителя.

  5. Гидроизоляционный слой. Защищает деревянный каркас стропильной системы и материал утеплителя от проникновения влаги.

  6. Теплоизоляционный слой. Совмещает в себе функцию сохранения тепла внутри помещения и шумоизоляции.

  7. Конструкция стропильной системы крыши. Служит основой для размещения кровельного пирога, а также создаёт необходимое пространство для размещения слоёв утеплителя и организовывает пространство чердака или жилого помещения.

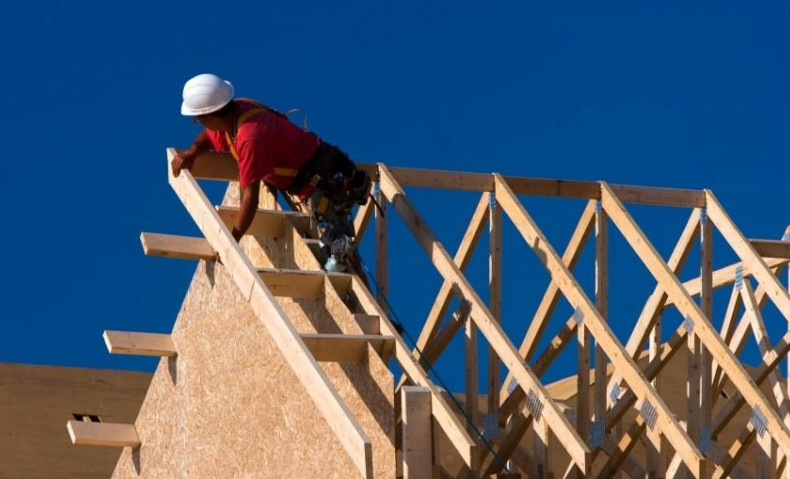

    Стропильная система является основанием для крепления всех элементов кровельного пирога


  8. Пароизоляционная прослойка. Служит для выведения наружу влажных паров, находящихся в жилом помещении.

  9. Слой внутренней обшивки кровли. Предназначен для крепления отделочного материала.


Устройство кровельного пирога под металлочерепицу при утеплённой крыше


Пирог утеплённой кровли состоит из следующих элементов, устанавливаемых на каркас стропильной системы:



  1. Пароизоляционная мембрана.

  2. Теплоизоляционный материал.

  3. Виброизоляция.

  4. Ветрозащитный слой.

  5. Деревянные бруски для изготовления обрешётки и контробрешётки.

  6. Металлочерепица.


Толщина материала утеплителя, а также количество защитных слоёв может подбираться индивидуально.


Стропильная система

Стропильная система под кровлю из металлочерепицы практически ничем не отличается от других стропильных каркасов, предназначенных для листовых или тяжёлых покрытий. Отличие заключается в том, что выбранный кровельный материал не окажет большой нагрузки, поэтому для такой конструкции не потребуется использовать брус большого сечения.


Расстояние между стропильными ногами под металлочерепицу обычно составляет от 60 до 90 см. При выборе ширины шага стропильных брусков акцент делается на толщину и ширину утеплительного материала, который должен быть плотно и без зазоров уложен между элементами каркаса.



Под металлочерепицу стропильные фермы устанавливают через 60–90 см друг от друга


Стропила изготавливают из брусков сечением 50 х 150 мм. При такой ширине досок можно разместить слой утеплителя толщиной 15 см. Если строительные работы производятся в северных регионах нашей страны, то ширину бруска стропил необходимо делать не менее 200 мм. Соответственно толщина утеплителя, который нужно установить между ними, тоже будет равна 200 мм.


Виброизоляция

Вопрос о защите кровли от вибрации и шума особенно актуален для покрытий из металлопрофильных листов. Металлочерепица является шумным покрытием, поэтому удары капель дождя, падающих веток или горошин града будут слышны очень хорошо.



Для защиты от шума металлической кровли в составе кровельного пирога применяются специальные звукопоглощающие материалы


Для успешной борьбы с шумом и вибрацией можно воспользоваться двумя способами:



  1. Исключить посторонние шумы и вибрацию в месте их возникновения.

  2. Установить звукопоглощающие и виброизоляционные материалы.


Для уменьшения вибрации и шума в месте его возникновения необходимо:



  1. Закрепить все элементы кровли, тем самым увеличив жёсткость всего пирога. Этого легко достичь, если при монтаже вкручивать большее количество саморезов на одном квадратном метре.

  2. Точно рассчитать расстояние для установки стропильных брусков и реек обрешётки относительно длины кровельного материала.

  3. Монтаж обрешётки и контробрешётки осуществить в одной плоскости. Любые неровности крепления реек создадут горбатость поверхности. Металлочерепица, закреплённая в таком месте, будет перекошена на стыках или деформирована, что и станет причиной шума и вибрации.


Посторонние звуки можно исключить, если разделить кровельные слои и стропильную систему. Для этого между контррейкой и брусками стропильной конструкции размещают специальный звукоизолирующий уплотнитель.


Необходимо помнить о том, что эффективные звукопоглощающие материалы должны иметь волокнистую структуру. Хаотично расположенные волокна полностью гасят вибрационные волны, создающие шум. Виброизолирующие материалы сложной структуры имеют разные коэффициенты звукопоглощения по шкале от 0 до 1. Идеальным материалом является тот, у которого этот параметр равен единице. Ярким примером являются плиты минеральной или стекловолоконной ваты.



Для надёжного звукопоглощения крыши необходимо подбирать утеплитель с толщиной плит не менее 200 мм.



Если необходимо сделать шумоизоляцию для холодной кровли, то утеплитель укладывают на перекрытиях.


Обрешётка

Основанием для монтажа металлочерепицы служит обрешётка. Этот элемент конструкции кровли изготавливается из деревянных брусков, которые монтируются перпендикулярно ногам стропильной системы. Рейки, доски или бруски обрешётки закрепляют встык или на небольшом расстоянии. Закреплённый каркас обрешётки создаёт прочное основание для будущего покрытия, а также равномерно распределяет вес кровельного материала. Ширина шага элементов обрешётки напрямую зависит от длины кровельного покрытия. Деревянная обрешётка устанавливает в каркасной системе с помощью скоб, гвоздей или саморезов.

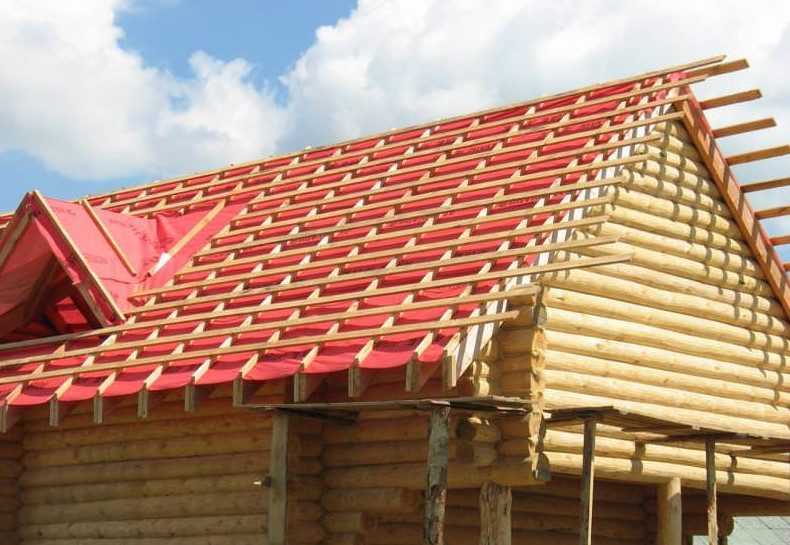

Обрешётка является основанием, к которому крепится металлочерепица


Необходимо помнить, что все деревянные элементы кровли подлежат предварительной обработке противогрибковыми средствами и пропитками. Если этого не сделать, то древесина через несколько лет начнёт прогнивать, что может привести к разрушению основного каркаса и провалу крыши.


Контробрешётка и вентиляционный зазор

Малоопытные кровельщики при монтаже часто не придают значения такому важному элементу конструкции, как контробрешётка. В строительной терминологии она упоминается как контрбрусья. Эти детали конструкции изготавливают из деревянных реек, которые монтируют к стропильным лагам сверху гидроизоляционного слоя.


Установленные бруски контробрешётки образуют зазор между гидроизоляционным материалом и кровельным покрытием. Это расстояние создаёт необходимую вентиляцию крыши.


Контробрешётку обычно делают из брусков сечением 30х50 мм. Если конструкция крыши имеет большую длину или сложный каркас, то размеры брусков увеличивают до 50х50 мм.



За счёт толщины брусков контробрешётки между металлочерепицей и гидроизоляционной плёной образуется зазор, в котором будет циркулировать воздух, высушивающий нижнюю поверхность металлического покрытия от образующегося на ней конденсата


Пароизоляция

Пароизоляционный слой играет важную роль для сохранения утеплителя кровли от влаги и поддержания нормального микроклимата внутри помещения дома. Из законов физики известно, что пар вместе с тёплым воздухом направляется вверх. Этот же процесс происходит внутри жилого помещения — пар от кипящей кастрюли, утюга, ванной комнаты, дыхания человека идёт вверх и скапливается под потолком.



При отсутствии пароизоляционного слоя эти влажные скопления будут выходить в подкровельное пространство, где, встретившись с незащищенным утеплителем, будут впитываться в него.



С наступлением холодов паровые потоки будут останавливаться с внешней стороны теплоизоляционных слоёв, где сначала превратятся в иней, а потом в ледяную корку. Весной, когда температура повысится, заледеневший утеплитель испортится. Оттаявшая вода потечёт обратно, испортив внутреннюю отделку кровли. Чтобы избежать этих неприятностей и необходим пароизоляционный слой, основной задачей которого является недопущение влаги в теплоизоляцию.

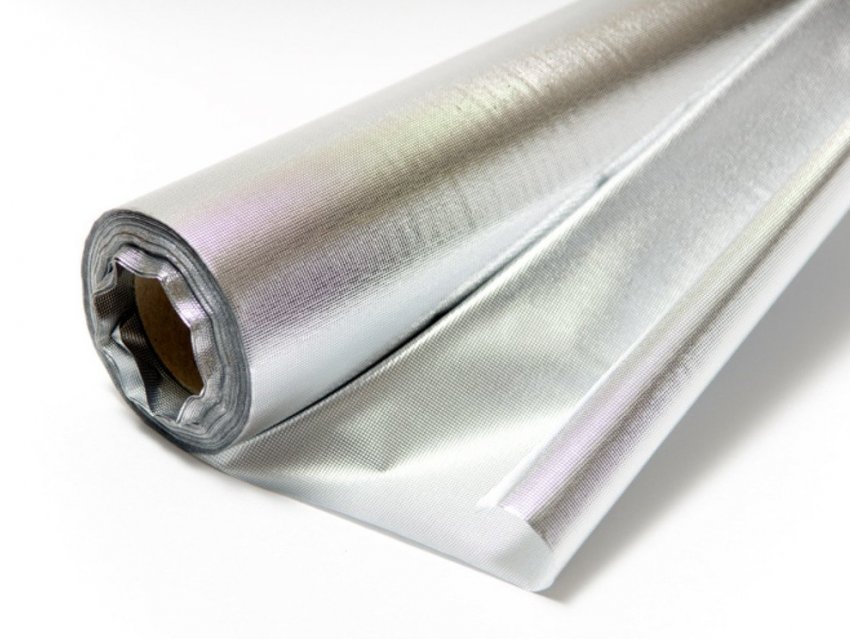

В прошлые десятилетия в качестве такого барьера применялся пергамин. На сегодняшний день можно подобрать пароизоляционные мембраны с лучшими характеристиками. Для этого подойдут полиэтиленовые и полипропиленовые плёнки:



  • полиэтиленовый материал недостаточно прочен, поэтому его армируют специальной сеткой;

  • плёнка из полипропилена является тканым полотном, которое с двух сторон ламинируется тонким слоем из такого же материала. Одна сторона покрытия имеет шероховатую поверхность. Полипропиленовая плёнка хорошо впитывает влагу, которая задерживается в ней, а при выветривании испаряется.

    Полипропиленовые плёнки хорошо впитывают пар и не пропускают его дальше, защищая таким образом утеплитель от намокания




Следует учесть, что для пароизоляционного слоя необходимо подбирать плёнку без перфорации.


Теплоизоляция

Металлочерепица по своей форме и размерам имеет существенное отличие от привычных нам профильных листов, шифера или других листовых материалов. Однако при выборе утеплительного слоя этот факт можно не учитывать.


Наиболее популярными и хорошо зарекомендовавшими себя утеплителями являются плиты минеральной ваты или блоки из пенопласта. Эти материалы имеют невысокую цену. Укладку таких плит необходимо делать встык. Образовавшиеся зазоры и щели нужно заполнять монтажной пеной. Если время на установку утеплителя ограничено или нет желания затягивать строительный процесс, крышу можно утеплить с помощью пенополиуретана. Это сократит время монтажных работ, так как материал быстро и качественно заполняет все обрабатываемые пространства.



Минеральная вата и другие плитные материалы закладываются между стропильными балками, образуя плотный утеплительный слой без зазоров


Гидроизоляция

На сегодняшний день в строительных магазинах можно найти большое количество гидроизоляционных материалов. Если планируется изготовить временный барьер для влаги, то можно использовать недорогую полиэтиленовую плёнку. Для капитального и долгосрочного строительства необходимо использовать гидроизоляционные мембраны. Этот материал требует вложения значительных денежных средств, но взамен вы получите надёжный, долговечный и прочный изоляционный слой.


В состав мембранной гидроизоляции входит армирующий и впитывающий влагу слои.


В прошлые десятилетия в качестве гидроизоляционного барьера часто использовали пергамин или рубероид. Эти материалы были доступны и неплохо защищали кровлю от влаги. Их главным недостатком был короткий срок службы и низкое качество. На сегодняшний день их применяют для хозяйственных или временных построек.



Если на полотне плёнки нет разрывов или проколов, она обеспечит надёжный барьер от влаги в течение многих лет


Мембраны для изготовления гидроизоляционного слоя под металлочерепицу бывают трёх типов:



  1. Классический вариант (материал имеет двойную изоляцию).

  2. Супердиффузное покрытие (имеет одностороннюю проницаемость влаги по направлению от утеплителя).

  3. Материал с ворсистым покрытием, препятствующий образованию конденсата (оснащён двухконтурной вентиляцией).


Внешнее покрытие из металлочерепицы

Использование металлочерепицы в качестве внешнего покрытия для кровли совмещает в себе практичность и эстетичность. Металлочерепица, установленная с соблюдением технологии изготовления кровельного пирога, прослужит несколько десятков лет. Надёжность и долговечность внешнего покрытия во многом зависит от плотности укладки во время монтажа. Для этого применяются специальные уплотнительные элементы, которые выпускаются заводом-изготовителем.


Металлочерепица изготавливается из тонких листов стали, алюминия или меди. Это покрытие имеет защитные слои из полимерных материалов, которые профилированы способом холодного давления. По внешнему виду металлочерепицу трудно отличить от керамического аналога. Благодаря полимерным покрытиям кровля из металлочерепицы может использоваться в различных климатических зонах.

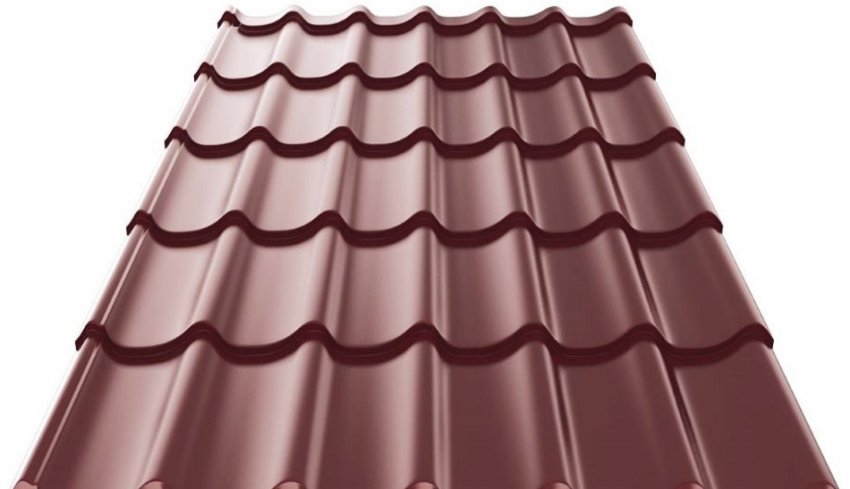

Профиль металлочерепицы полностью повторяет форму своего керамического аналога, поэтому эти материалы трудно отличить друг от друга

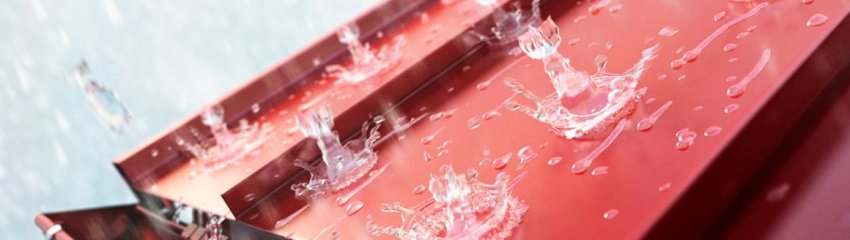

Защитные полимерные слои металлочерепицы устойчивы к ультрафиолетовому излучению, механическим воздействиям и химическим явлениям. Такие элементы конструкции кровли эластичны и имеют большой срок эксплуатации.


Полимерные слои металлочерепицы выпускаются:



  • с различными оттенками;

  • с разной толщиной.

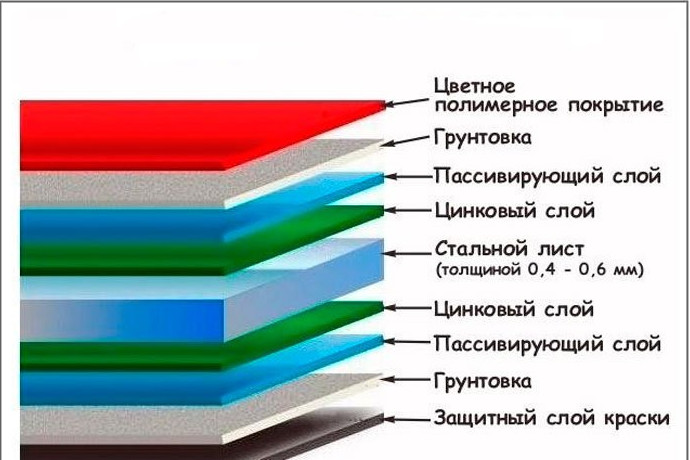

    Каждый лист металлочерепицы обрабатывается с двух сторон различными защитными и декорирующими покрытиями



В зависимости от фирмы производителя защитные слои металлочерепицы могут содержать полимерное напыление из полиэстера, полиуретана, пластизоля, поливинилхлорида. Указанные вещества вполне оправдывают себя в качестве защитного слоя, но имеют отличия по цене, химической устойчивости к внешним воздействиям, прочности и долговечности:



  • большой популярностью пользуется защитное покрытие из полиэстера. Металлочерепица с таким напылением надёжно защищена от процессов коррозии металла. Цена на такой кровельный материал порадует простого обывателя. Учитывая относительную дешевизну этой продукции, металлочерепицу и профилированные листы с напылением из полиэстера можно легко найти в строительных магазинах. Около 70% реализуемых на строительном рынке листов металлочерепицы и другого профилированного материала покрыты слоем полиэстера. Эстетически это покрытие имеет привлекательный вид, так как металл приобретает ровную глянцевую поверхность. Толщина нанесения полиэстера составляет от 25 до 30 мкм. Недостатком полиэстерного напыления является его слабая устойчивость к механическим воздействиям: пласты снега, льда, ветки деревьев или ледяные шарики града могут легко повредить верхний слой. Срок эксплуатации полиэстерного покрытия в среднем составляет 8–10 лет. Для увеличения защитных свойств полиэстера в него добавляют тефлон, тогда покрытия становится матовым, а толщина напыления увеличивается до 35 мкм. Стоимость металлочерепицы с матовым напылением немного выше, чем с глянцевым;

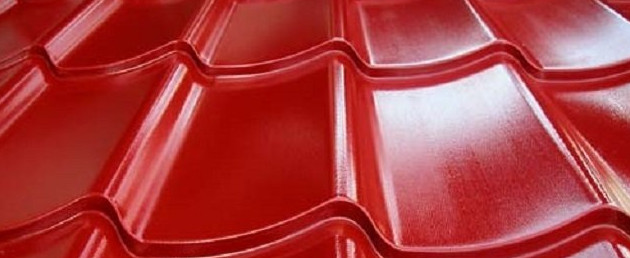

    Напыление из полиэстера придаёт металлочерепице глянцевый блеск


  • покрытие из полиуретана обладает большей прочностью по сравнению с предыдущим материалом. Полиуретан относится к полимерным соединениям. Рабочее состояние этого вещества в зависимости от его химического состава может быть в пределах от густой жидкости до твёрдой резины. Благодаря этому при изгибе металлочерепицы напыление не повреждается. Другим немаловажным преимуществом полиуретана является то, что покрытый им материал устойчив к воздействию ультрафиолетовых лучей, влажной среды, перепадов температур и химических компонентов атмосферных осадков. Металлочерепица с полиуретановым покрытием считается одним из лучших вариантов для кровли;

  • в продаже часто встречается металлочерепица с покрытием из пластизола. Другое название этого материала — ПВХ-смола. Такое покрытие включает в себя полимерные соединения на основе поливинилхлорида и пластификаторов, что делает его особенно прочным и устойчивым к износу. Толщина напыления составляет до 200 мкм. Столь толстый защитный слой материала даёт возможность заводам-изготовителям выпускать его с рельефным рисунком. В продаже можно встретить металлочерепицу с имитацией под дерево, кожу и другие отделочные материалы. Главным недостатком этого напыления является то, что его нельзя использовать в регионах с жарким климатом, так как пластизол крайне неустойчив к повышенным температурам;

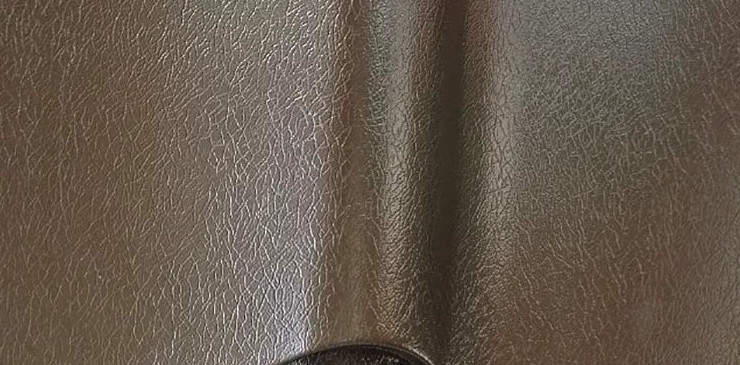

    Покрытие пластизолом позволяет придать кровельном материалу рельефность и получить фактуру, напоминающую кожу или дерево


  • покрытие из поливинилхлорида обладает большей пластичностью в сравнении с предыдущими видами напыления. В его состав входит около 80% поливинилхлорида и около 20% полимерных соединений. Материал имеет хорошую устойчивость к физическим повреждениям и химическим воздействиям, он не выгорает на солнце. Свойства металлочерепицы с ПВХ-покрытием позволяет использовать её в регионах со специфическим климатом, например, для построек на морском побережье или в промышленных сооружениях. Единственным недостатком такого покрытия можно считать его высокую стоимость.


Внутренняя обшивка жилого помещения

Обшивка внутренней стороны кровли создаёт необходимый слой для монтажа отделочного материала. В качестве основания для обшивки послужат деревянные бруски, из которых необходимо изготовить обрешётку, установленную сверху пароизоляционного слоя. Эти деревянные элементы устанавливаются перпендикулярно брускам стропильного каркаса. Расстояние между каждым из них подбирается с учётом параметров выбранного отделочного материала. Этот вариант больше подойдёт для крепления листов OSB, деревянных реек и пластиковых панелей.


Если в качестве обшивки жилого помещения будет использоваться гипсокартон, то основанием для его монтажа послужит специальный алюминиевый профиль. Следует учесть, что для помещений такого типа целесообразнее использовать влагостойкий гипсокартон.



В деревянных домах для внутренней отделки чаще всего используют вагонку, прибиваемую к каркасу из брусков поверх слоя пароизоляции


Видео: устройство мансардной крыши, кровельный пирог


Пирог холодной кровли из металлочерепицы


Монтаж холодной кровли не представляет сложности, так как состоит лишь из гидроизоляционной прослойки и металлочерепицы.


Эти элементы могут защитить дом только от ветра, дождя и снега. Крыша с таким покрытием больше подходит для хозяйственных построек, неутеплённых гаражей и других нежилых сооружений. Холодная кровля имеет два основных недостатка, которые выражены в повышенном шуме во время дождя или града и плохих теплоизоляционных свойствах.


Гидроизоляционная плёнка для пирога холодной кровли закрепляется с помощью степлера или мелких гвоздей к верхнему торцу стропильных ног. Сверху этого слоя набивается обрешётка из реек. В свою очередь, на них устанавливается контробрешётка из аналогичного материала. Рейки контробрешётки закрепляют перпендикулярно на бруски нижнего слоя. Сверху с помощью специальных кровельных саморезов закрепляется металлочерепица.



Холодная кровля в основном монтируется на хозяйственных постройках и нежилых помещениях


Пирог утепления крыши из металлочерепицы без контробрешётки


Обрешётка, закреплённая к каркасу стропильной системы без контробрешётки, плотно прижимает элементы кровельного пирога, не оставляя зазоров для проветривания конструкции. В этом случае остаются только горизонтальные проёмы между брусьями обрешётки. Этого недостаточно, так как тёплый воздух и пар будет подниматься, а плотно прижатые элементы конструкции будут препятствовать этому процессу. В результате вся испаряемая влага будет оседать на деревянных элементах каркаса, а в случае повреждения пароизоляционного слоя — и внутри утеплителя. Это приведёт к тому, что древесина после первой зимы начнёт гнить, а утеплитель придёт в негодность.


Контробрешётка как раз и создаёт требуемое расстояние между стропильной системой и кровельным пирогом, которое позволяет сделать вентиляцию всего каркаса. В этом случае вода не будет задерживаться и оседать на элементах конструкции, а вместе с потоками тёплого воздуха уйдёт наружу.


Даже если на стропильный каркас уже установлены все слои кровельного пирога без контробрешётки, ситуацию можно спасти. Для этого к внутренней стороне стропил параллельно их ребру необходимо закрепить деревянные бруски сечением 20х40 см. Сверху с помощью степлера закрепить пароизоляционную мембрану. В этом случае между пароизоляцией и утеплителем образуется необходимое расстояние для вентиляции.

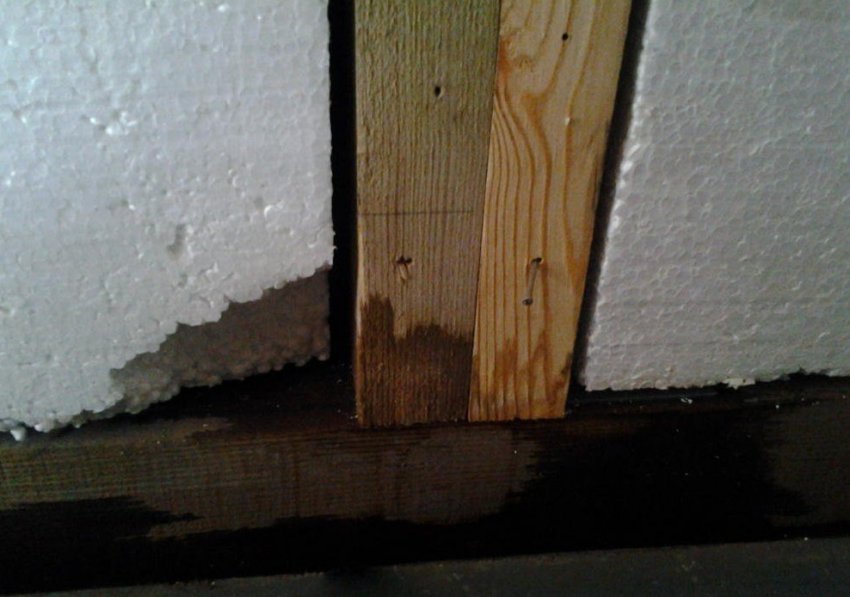

Если в кровельном пироге отсутствует вентзазор, влага не испаряется, а оседает на деревянных конструкциях и утеплителе


Основные ошибки при монтаже кровельного пирога под металлочерепицу



  1. Проведение измерений и расчёт требуемых материалов необходимо поручать опытным специалистам. В противном случае допущенные ошибки могут привести к дополнительным расходам на закупку недостающих элементов или ненужным затратам на лишние материалы.

  2. При разгрузке металлочерепицу нельзя перемещать волоком по земле. Внутренние слои полимерного покрытия при таком обращении с материалом повреждаются, что в дальнейшем приводит к коррозии металла.

  3. Листы металлочерепицы нельзя экономить, так как наращивание длины создаёт дополнительные стыки. В будущем они станут потенциальным очагом разгерметизации кровельного пирога и попадания влаги внутрь.

  4. Листы металлочерепицы нельзя сильно изгибать. Это негативно сказывается на рельефе кровельного покрытия. В процессе монтажа стыки листов будут неровными. Образовавшиеся зазоры станут причиной проникновения влаги. Визуально эти дефекты очень заметны, что сильно портит внешний вид всей кровли.

  5. Значительно снизится срок эксплуатации внешнего покрытия, если его устанавливать без контробрешётки.

  6. В процессе возведения кровли нужно обязательно выравнивать обрешётку. Неровное основание приводит к деформированию листов металлочерепицы, образованию зазоров на стыках и уменьшению срока службы материала.

  7. Для резки листов металлочерепицы ни в коем случае нельзя использовать болгарку. Абразивный круг прожигает полимерное покрытие, а раскалённые крупицы, попадая на поверхность материала, портят его. Эту же ошибку делают те, кто используют шлифовальную машину с абразивным кругом. Резка металлочерепицы этим инструментом приводит к тому, что портится не только полимерное покрытие, но и прожигаются слои цинка. Впоследствии в этих местах образуются ржавые подтёки.

  8. Если в процессе монтажа деформировать или приминать плиты минеральной ваты, то она, уменьшив свою толщину, потеряет теплоизоляционные свойства.

  9. Стыки листов металлочерепицы, места соединения материала с дымовыми трубами, а также примыкания к окнам нельзя заливать монтажной пеной. Такая ошибка говорит больше о халатности, чем они незнании строителем своего дела. Монтажная пена чувствительна к ультрафиолетовому облучению, при воздействии которого она рассыпается.

  10. Монтаж кровельного пирога крыши из металлочерепицы является ответственным процессом, поэтому для его привлечения необходимо подбирать квалифицированных строителей.


Видео: как нельзя крепить металлочерепицу



Соблюдение технологии возведения, подборка качественных материалов и привлечение опытных специалистов позволит изготовить качественную кровлю под металлочерепицу. Эти условия станут гарантией долговечности и прочности возведённой конструкции.
