Автоматический привод — изобретение, позволяющее открывать ворота нажатием кнопки стене гаража или дистанционно с пульта. Правда, чтобы оснастить входную конструкцию автоматикой, надо иметь чёткое представление об устройстве ворот. Другое условие для беспроблемного функционирования привода —

#i-2

#i-3

#i-4

#i-5

#i-6

#i-7

#i-8

#i-9

#i-10

#i-11

#i-12

#i-13
- #i-14

#i-15

#i-16

Устройство и принцип работы ворот с автоматикой

Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:

подъёмными (секционными, подъёмно-поворотными и рулонными);

откатными;

распашными.

Секционные ворота

Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.

Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх

К главным плюсам секционных ворот относят:

компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;

безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;

защищённость от взлома на должном уровне;

надёжная теплоизоляция.

Но у автоматических подъёмных секционных ворот есть и довольно существенный минус — возможность установки только в помещениях с небольшой площадью.

Подъёмно-поворотные ворота

Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма. Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное. Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.

Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные

Рулонные ворота (роллеты)

У автоматических рулонных ворот главный элемент — это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции. Среди преимуществ таких ворот следует отметить:

широкий размерный ряд (допустимая ширина полотна — 12 метров, а высота — 10 метров);

компактность (в сжатом виде);

возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.

Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.

Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью

Откатные ворота

Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору. Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.

Когда откатные ворота закрыты, полотно находится над проёмом — на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.

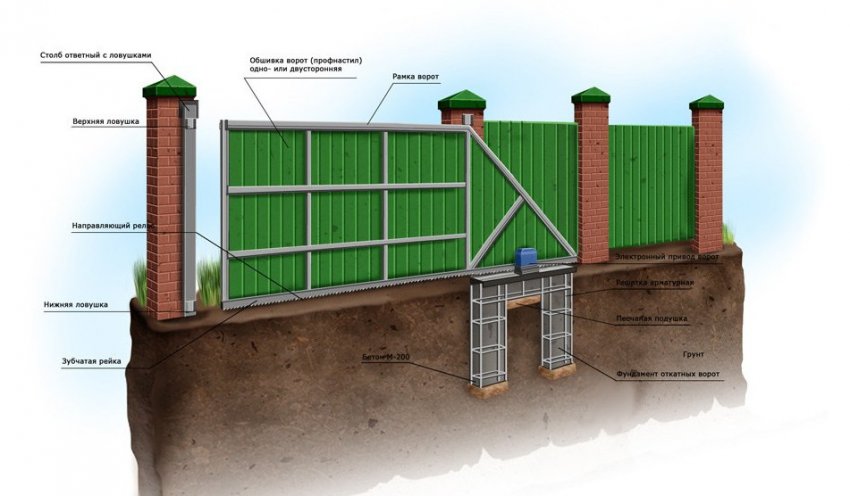

Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте

Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:

монтаж в проёме шириной до 12 метров;

возможность легко открывать ворота как автоматически, так и вручную;

безукоризненная теплоизоляция;

идеальная прочность.

Распашные ворота

Распашные ворота с автоматическим приводом — это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма. Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.

Створки распашных ворот могут открываться как внутрь проёма, так и наружу

К основным плюсам распашных ворот, работающих автоматически, относят:

лёгкость сооружения;

простоту монтажных работ;

возможность использования в любых условиях.

Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.

Подготовка к постройке: чертежи и схемы

Собираясь сооружать ворота, обязательно выполняют чертёж, который отражает размеры и расположение основных частей конструкции. Если планируется строить распашные ворота — самый популярный вариант — то перед составлением схем продумывают, какой будет длина створок. При этом учитывают ширину проезжей части и вид автомобиля (в случае сооружения ворот для гаража).

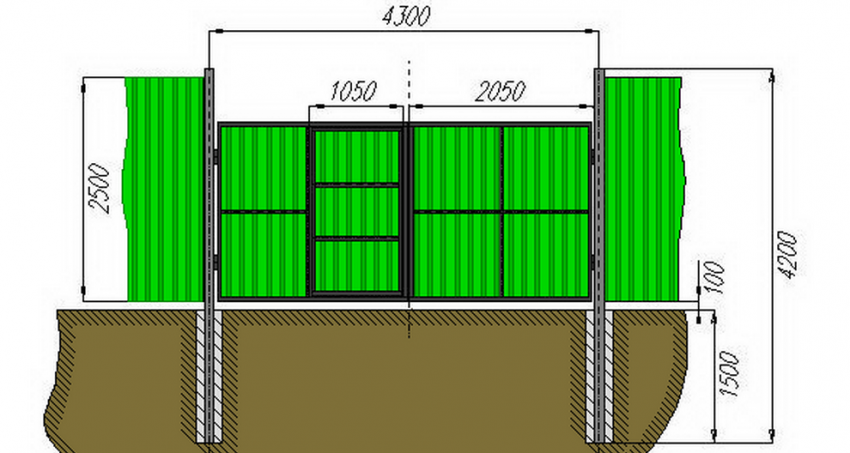

Длина створок распашных ворот должна подбираться с учётом ширины въездного участка

Обычно для распашных ворот делают створки длиной 1,5–2 метра. А стандартной высотой полотна, независимо от вида конструкции, считается показатель около двух метров.

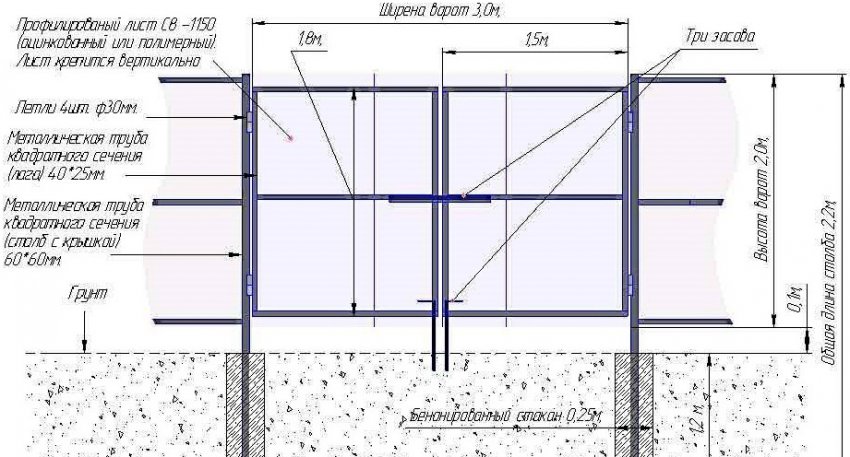

Каркас и створки распашных ворот обычно выполняются из металлического профиля или квадратной трубы

Выбор материала

Раздумывая над проектом создания автоматических ворот, следует уделить внимание выбору материала для полотна. Створки конструкции, открываемой автоматически, должны быть лёгкими, а это значит, что их разумнее сооружать из профнастила, поликарбоната или сэндвич-панелей.

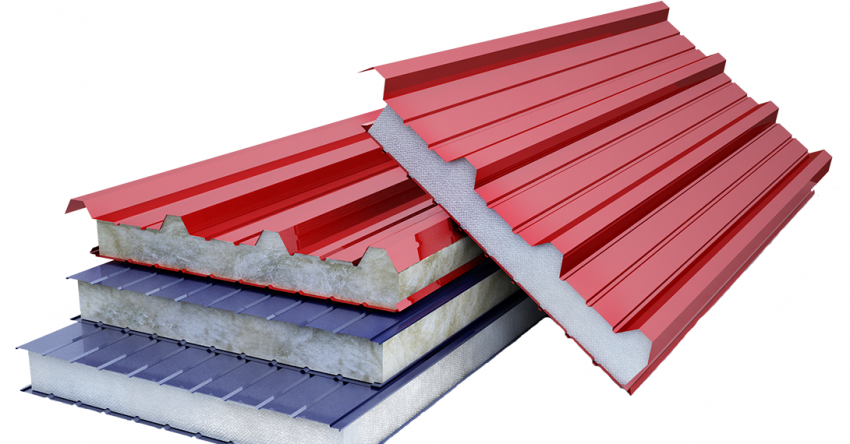

Сэндвич-панели обеспечивают хорошую теплоизоляцию внутреннего помещения и мало весят

Нередко при строительстве автоматических ворот используют профлист, который заслужил популярность благодаря большому количеству достоинств:

малый вес;

большой и интересный выбор окраски (например, покрытие с имитацией природного камня или древесины);

приемлемая стоимость;

долгий срок службы;

простой монтаж.

Кроме этого, готовясь к сооружению автоматических ворот, необходимо серьёзно подойти к выбору приводного электрического механизма. Придётся решать, какая автоматика больше подходит створкам или полотну — рычажная или линейная.

Линейные приводы более компактны и устанавливаются на металлические столбы

Если оценивать приводы по внешнему виду, то лучшим покажется линейный механизм, отличающийся компактностью. Правда, его не принято устанавливать на широких столбах и для автоматического открытия створок, которые убираются внутрь помещения.

Рычажные приводы используются на воротах с широкими каменными столбвми и створками, открывающимися внутрь

Чтобы определиться с выбором электрического привода, нужно замерить расстояние между внутренней стороной столба и петлей. Когда эта величина составляет не более 1,5 см, применяют линейный привод. Если показатель иной, то ворота оснащают механизмом рычажного типа, стоимость которого несколько выше.

Расчёт материала и подготовка инструментов

Распашные ворота, которые устанавливают гораздо чаще, чем откатные или подъёмные конструкции, собираются из следующих компонентов:

засов;

опорные столбы, на которых будут держаться створки;

каркас из металлических элементов;

створки;

петли для гаража;

ручки на двери;

два электрических привода.

Кроме того, понадобятся различные материалы и крепёжные элементы:

прутья арматуры диаметром 1,4 см;

две железные трубы с разным сечением (60х40 мм и 40х20 мм);

листы материала для обшивки створок;

2 трубы, сечение которых составляет 10х10 см;

раствор из цемента и песка;

растворитель, грунтовочный состав и алкидная эмаль;

электрод;

трёхпроводный кабель;

саморезы для крепления металлических деталей;

монтажные пластины (для приводов);

кронштейны и дюбели;

поливинилхлоридные трубки с изоляционным материалом внутри.

Для изготовления каркаса и створкок распашных ворот нужны металлические трубы различного сечения

Чтобы смонтировать ворота и установить автоматику, нужны определённые инструменты:

угловая шлифовальная машинка;

лопата;

сварочный аппарат;

дрель;

шуруповёрт;

измерительная лента, строительный уровень и линейка;

щётка для обработки металла;

кисть для лакокрасочных работ;

индикаторная отвёртка;

изоляционная лента;

молоток и плоскогубцы;

устройство защитного отключения.

Пошаговая инструкция изготовления автоматических ворот

Изготовление ворот подразумевает выполнение ряда действий:

Закрепление в грунте на глубине один метр двух металлических труб сечением 10х10 см, для чего требуется создать бетонный фундамент стаканного типа.

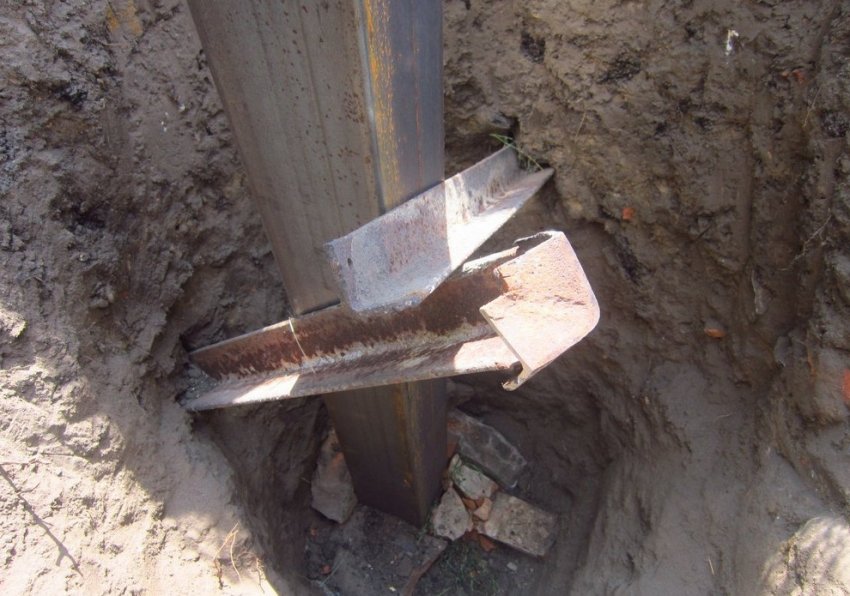

Столбы для ворот бетонируются в яме глубиной один метр

Сооружение каркаса ворот — он сваривается из труб сечением 40х20 мм. Поперечная перегородка придаёт конструкции необходимую жёсткость.

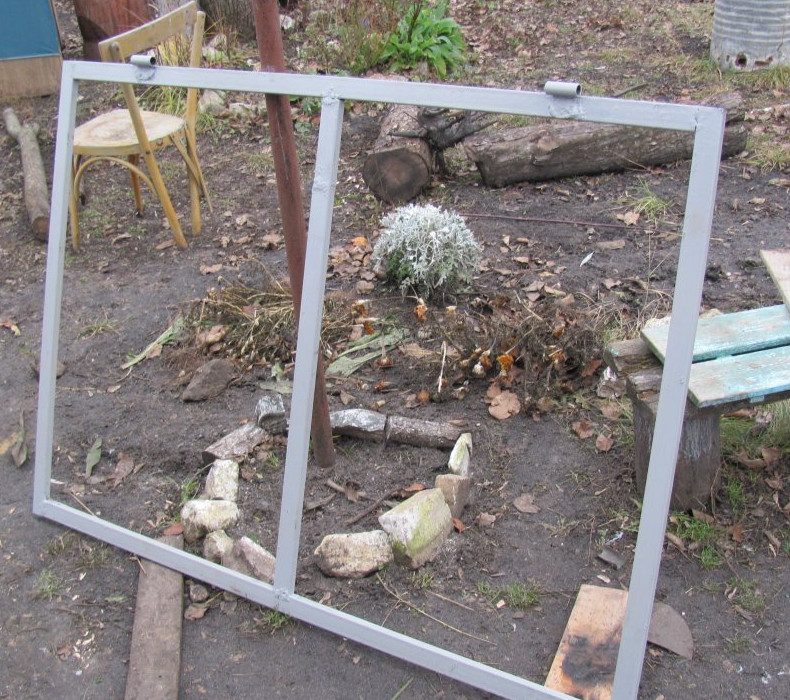

Сварочные швы рекомендуется шлифовать болгаркой

Очистка металлического каркаса от коррозии и поочерёдная обработка растворителем, грунтовкой и алкидной эмалью.

Крепление к конструкции петель (при помощи сварки).

Монтаж закладных деталей, необходимых для прокладки проводов, в метре от уровня грунта.

Обшивка металлического каркаса выбранным материалом.

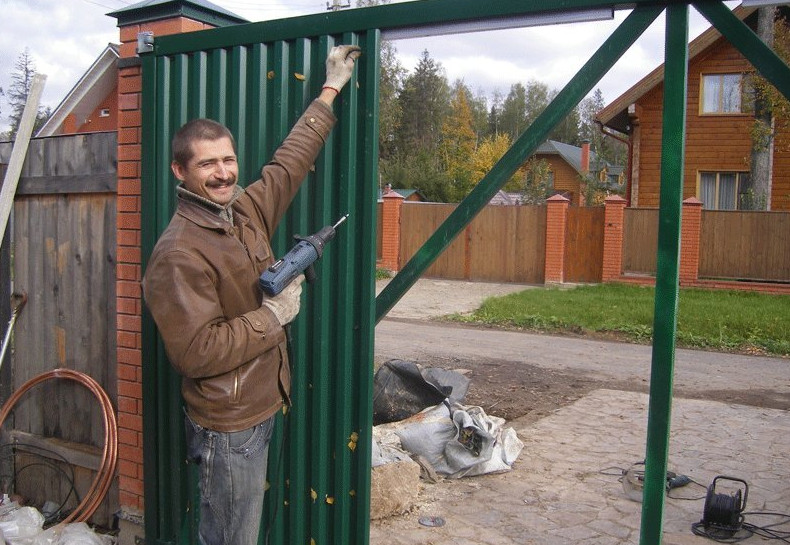

Обшивка из металлического профлиста крепится к каркасу при помощи кровельных саморезов

Навешивание изготовленных створок на петли.

Проверка ровности конструкции посредством строительного уровня.

Выбор автоматики для распашных ворот

Для распашных ворот подходит как линейная, так и рычажная автоматика. Первый вариант представляет собой два электрических привода с червячным редуктором или гидравлическим механизмом внутри. В некоторых случаях монтаж линейной автоматики невозможен, и поэтому на воротах устанавливают рычажный привод — массивную и прочную конструкцию, требующую глубокой посадки створок. Автоматика рычажного типа — прекрасное решение для распашных ворот, составленных из полотен шириной до 5 метров.

Приводы, предназначенные для откатных ворот, одинаковы: состоят из механизма с ведущей шестернёй и зубчатой рейки, фиксируемой на полотне. Мотор такой автоматики приводит рейку в движение и тем самым изменяет положение ворот. Он запускается нажатием необходимых кнопок на пульте управления, который находится сбоку дверной конструкции.

Установка привода

Распашные ворота будут открываться автоматически, если сделать следующее:

Приварить к опорным столбам специальные монтажные пластины.

Открыв створки ворот на 90 градусов и отмерив между центрами пластин 91 см, прикрепить к створкам кронштейн (при помощи сварки).

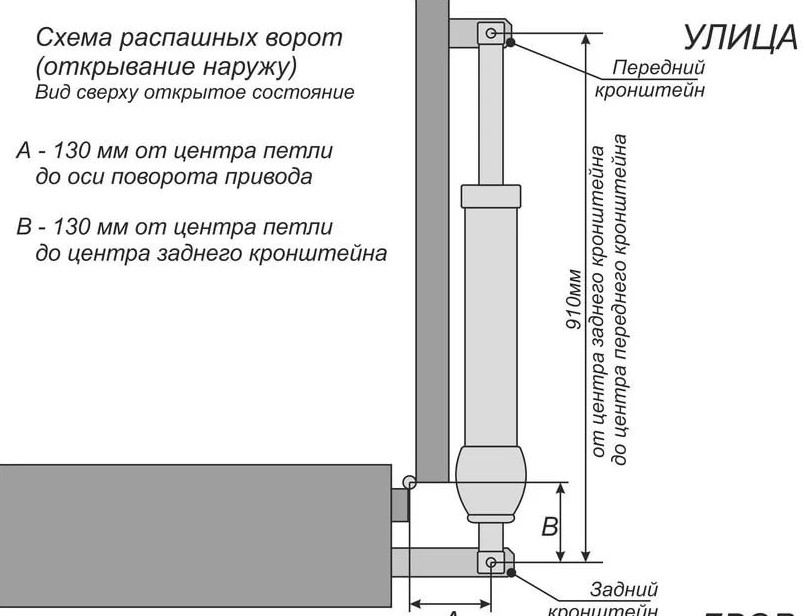

Между задним и передним кронштейном оставляется промежуток в 910 мм

Разблокировать приводы, используя специальный пластиковый ключ, и привести их в ручной рабочий режим.

Смазать втулки и установить кронштейны для крепления механизмов автоматики.

Проверить, плавно ли ворота открываются.

Прикрепить к стене внутри помещения блок управления приводами, применяя для этого обычные дюбели.

Схема разводки проводов для подключения автоматики

Настройка автоматики

Чтобы автоматика заработала, нужно подключить её согласно схеме, прилагаемой к приводам. Обычно настройка механизма открывания створок ворот сводится к следующему:

На двигатель надевают специальную крышку из пластика, прикручивая защитное покрытие обычной отвёрткой.

В разъём красного цвета монтируют плату, при этом переключатель «1» ставят в положение «выключено», а переключатель «2» – в положение «включено».

Провода подсоединяют к красным разъёмам, фиксируя проволочные перемычки между нужными контактами.

К автоматике подключают считыватель кода брелоков.

Проверяют работу приводов.

Видео: установка автоматики на распашные ворота

Советы по эксплуатации приводов для ворот

С работой автоматических ворот не возникнет проблем, если пользоваться ими, руководствуясь некоторыми правилами:

следить за тем, чтобы функционированию створок ничто не мешало, то есть расчищать зону движения ворот;

при необходимости проводить ремонт конструкции, то есть заменять изношенные детали, смазывать двигающие части и регулировать механизм;

в случае любых сбоев в работе привода обращаться к специалистам, ведь любое оборудование может неожиданно выйти из строя.

Видео: распашные ворота своими руками

Поставив в гараже или другом помещении автоматические ворота, вы можете эксплуатировать их без каких-либо хлопот. Например, чтобы поставить автомобиль в гараж, потребуется, сидя за рулём, всего лишь нажать на нужную кнопку и дождаться автоматического открытия створок. Это очень удобно и практично.
