Электрическая розетка плохо вписывается в интерьер и, если она не используется постоянно, нет смысла держать её всё время на виду. В идеале электроточка должна появляться «по требованию»: нужно, к примеру, включить кофемолку — появилась, после использования прибора — исчезла. Именно так действуют выдвижные блоки розеток, встраиваемые в столешницу или стенку шкафа. Рассмотрим, как выбрать и установить подобное устройство.

•
  #i-2


•
  #i-5



•
  #i-6



•
  #i-7


•
  #i-9



  •
    #i-10







•
  #i-11



•
  #i-12


•
  #i-14



•
  #i-15



•
  #i-16



•
  #i-17



•
  #i-18


Встраиваемые выдвижные розетки: плюсы и минусы

Как любое изделие, розеточные блоки имеют сильные и слабые стороны. Перед покупкой их надо здраво оценить, сопоставить — только тогда такое приобретение будет оправданным. Сравнить достоинства и недостатки встраиваемых выдвижных розеточных блоков с обычными розетками поможет таблица.

Таблица: сравнительная характеристика стационарных и выдвижных розеток

Виды встраиваемых розеток

Выпускают несколько разновидностей подобных устройств:

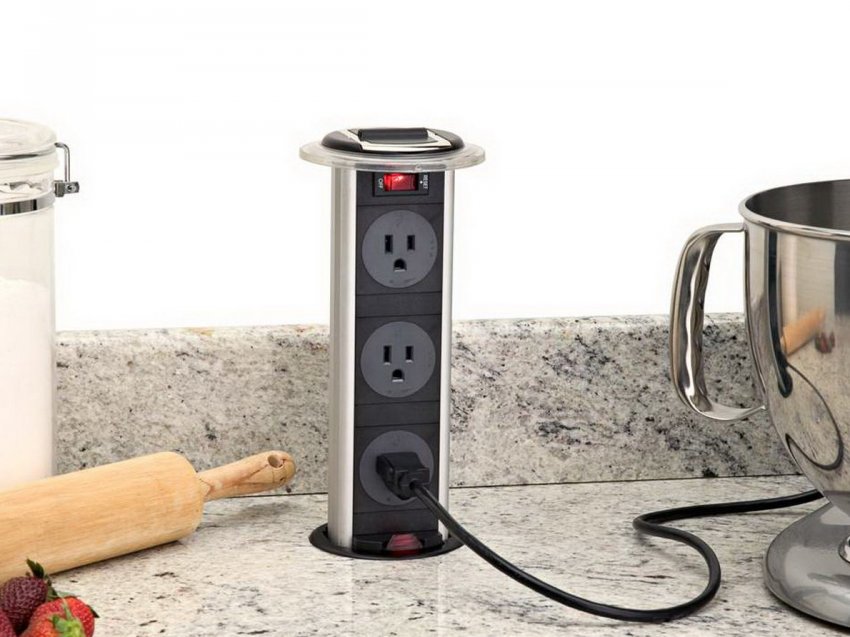

1. Выдвижной вертикальный. При извлечении из столешницы блок движется вверх. Для этого нажимают на крышку, после чего она немного приподнимается. Далее, взявшись за крышку, блок переводят в рабочее положение, в котором он автоматически фиксируется. Самые дорогие модели выдвигаются самостоятельно за счёт работы мотора по сигналу сенсорной клавиши. Обратно в столешницу блок задвигают нажатием на крышку, предварительно отжав фиксатор. Крышка защёлкивается.

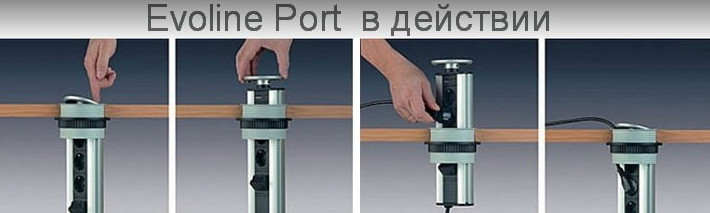

   Блок выдвигается посредством нажатия на крышку



2. Выдвижной горизонтальный. Действия производятся аналогичные, но при нажатии на крышку она откидывается под углом к поверхности столешницы, вытягивая наружу блок. Розетки расположены горизонтально, потому блок выдвигается на незначительную высоту. К некоторым моделям сложно подключать вилки с кабелем, отходящим в сторону.

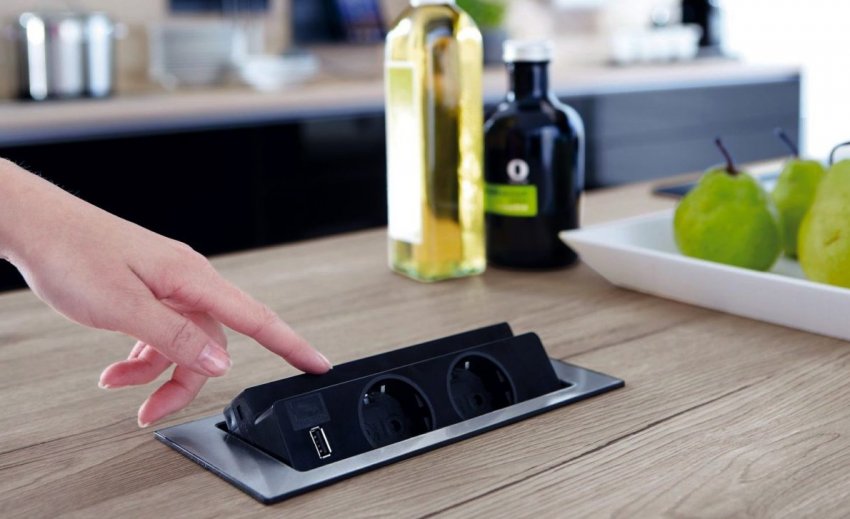

   Розеточный блок выступает над столешницей на незначительную высоту



3. Поворотный. Блок опрокидывается на 180° относительно центральной оси, так, что розетки оказываются вверху, а крышка — внизу. При этом розетки из столешницы не выступают, оставаясь с ней заподлицо.



   При помощи электромоторчика блок с розетками осуществляет поворот на 180 градусов

В некоторых вертикальных моделях розетки выстроены не в высоту, а по периметру. Они выдвигаются незначительно, на ширину всего одной розетки.

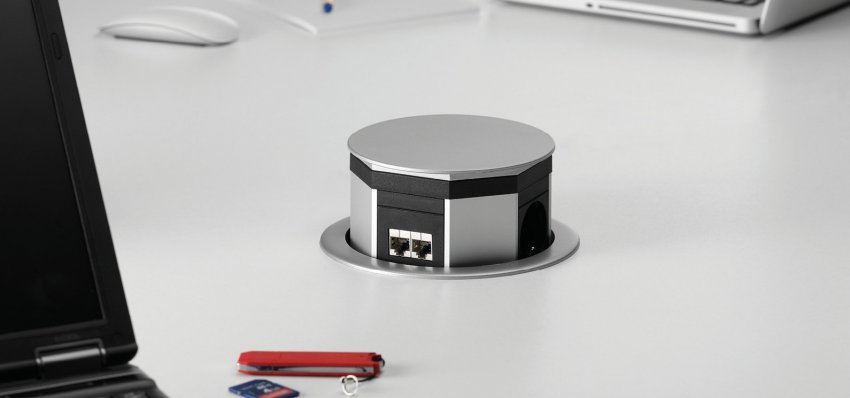

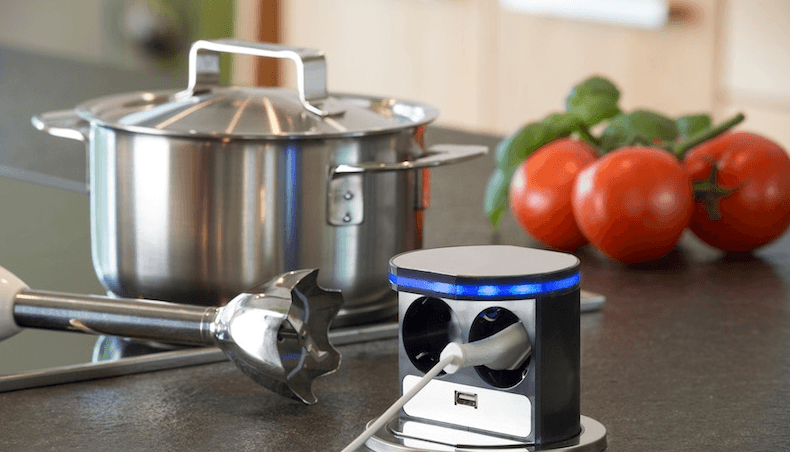

За счёт расположения розеток по периметру вертикального выдвижного элемента высота его подъёма над столешницей уменьшается

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV.

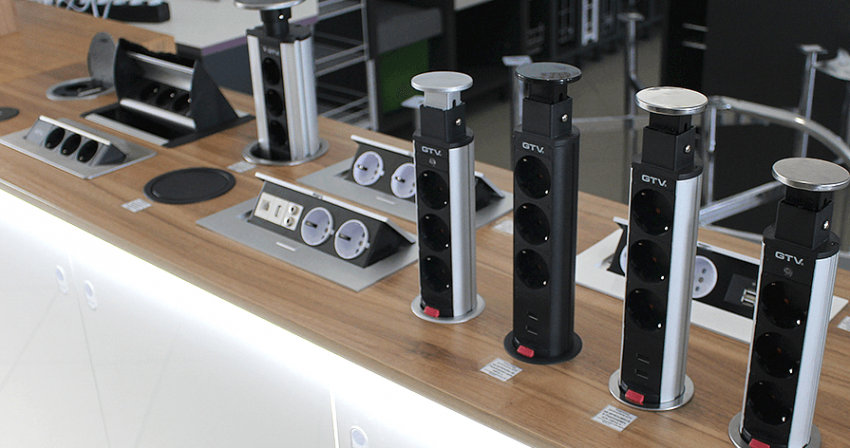

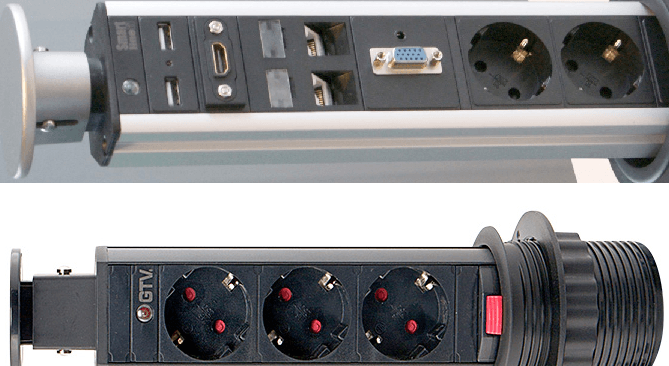

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

• Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

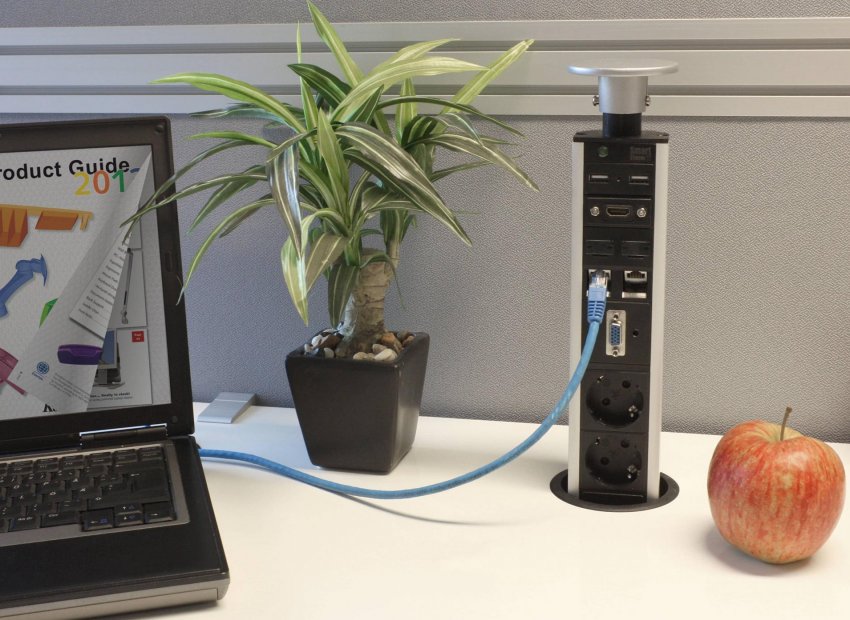

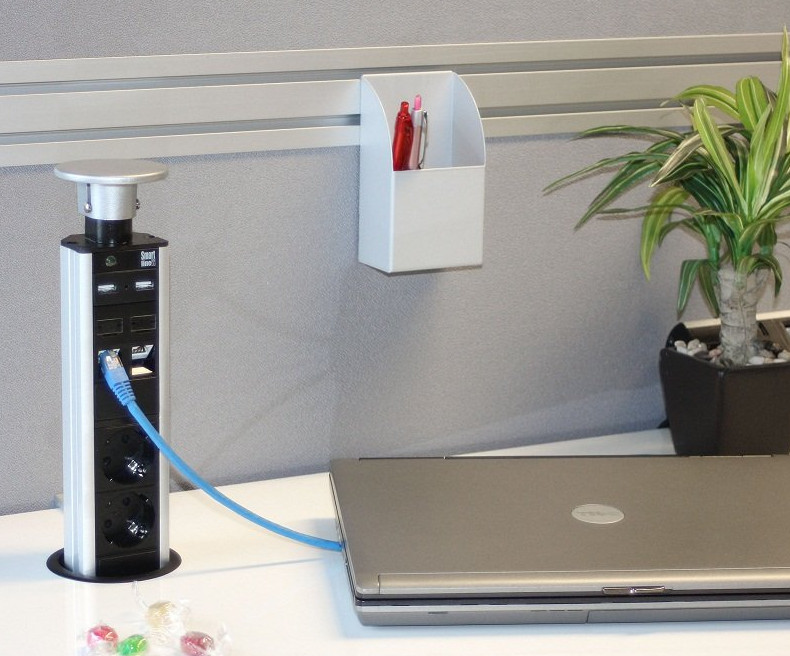

  Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств



• Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;

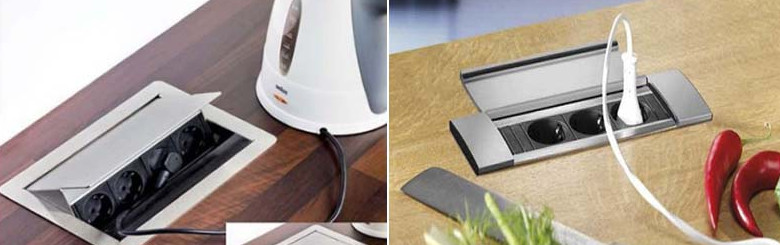

  Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии



• Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;



  Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении



• Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.


2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.


3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

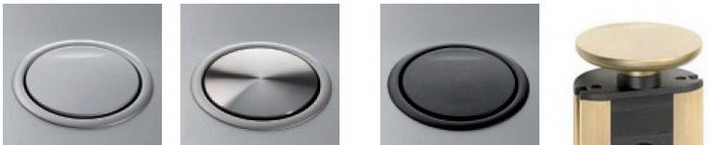

   Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер



4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

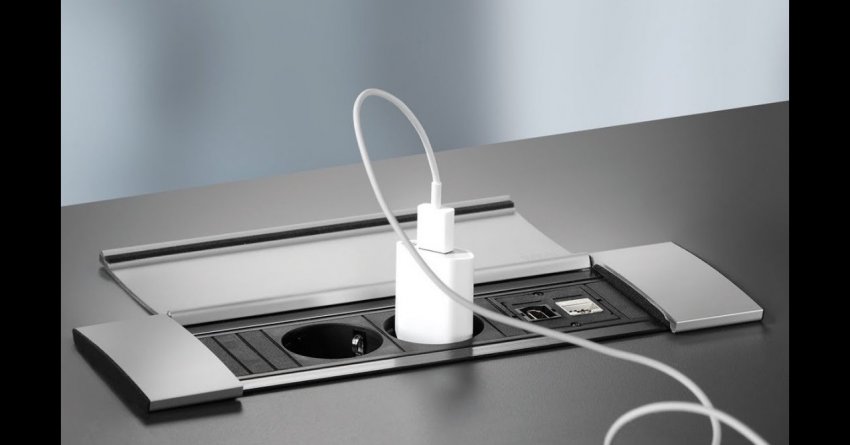

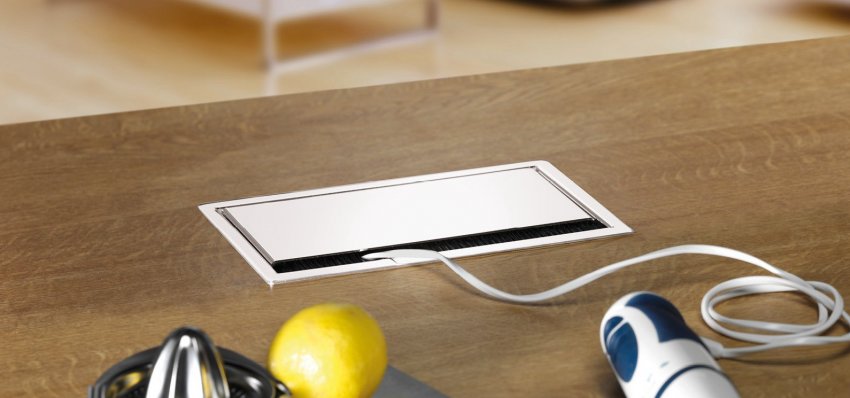

   Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола



5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.



   Подсвечиваемый розеточный блок может служить ночником



6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

• столешницы;


• стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

• в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;


• в зоне приёма пищи;


• в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

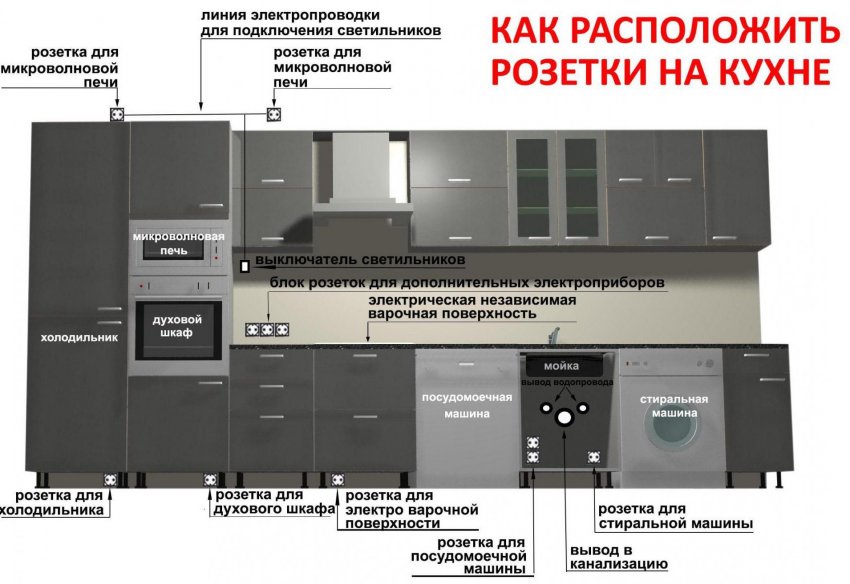

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

• дрель;


• сверло-коронка или «балеринка»;

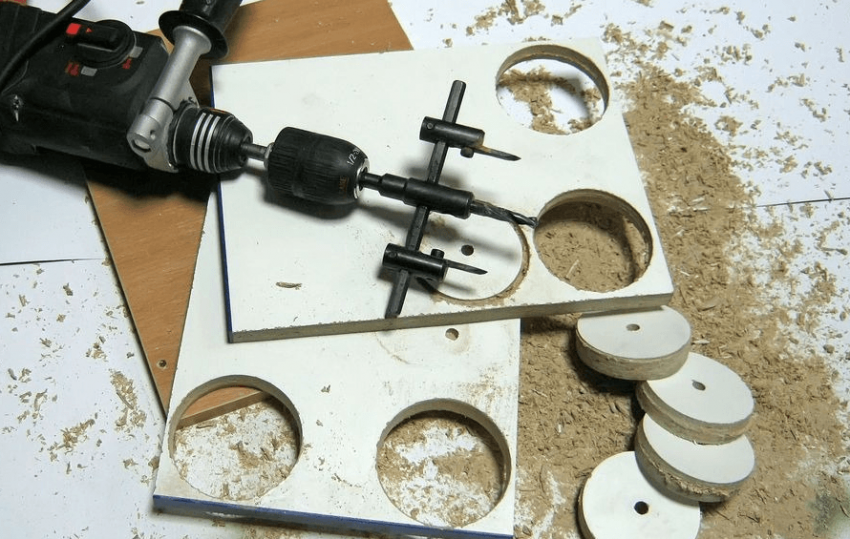

  «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра



• провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Монтаж встраиваемой выдвижной розетки

Установка блока производится в определённом порядке.

Монтаж розеточного блока можно осуществить самостоятельно

Подготовка отверстия

Отверстие выполняют следующим образом:

1. На столешнице в месте установки вычерчивают круг, равный по диаметру корпусу блока.


2. В центре круга высверливают отверстие сверлом того же диаметра, что и центровочное сверло коронки или балеринки.


3. Меняют в патроне дрели сверло на коронку или «балеринку», вставляют центровочное сверло в просверлённое отверстие и приступают к вырезанию отверстия большого диаметра.

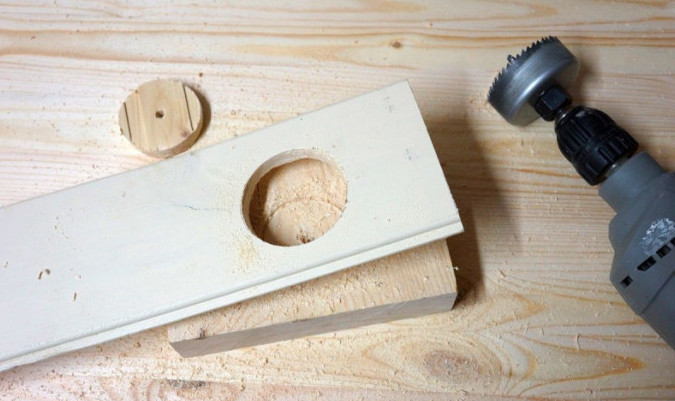

   Отверстие высверливается сверлом коронка или «балеринка»



4. Пройдя половину толщины столешницы, выбирают оставшийся материал с другой стороны.

При отсутствии «балеринки» и коронки применяют другой способ:

1. Вдоль вычерченной окружности высверливают сверлом диаметром 5 мм множество отверстий, оставляя между ними тонкие простенки.


2. Вырезают простенки любым подходящим инструментом или выламывают кусачками.


3. Выравнивают края образовавшегося проёма шлифовальной насадкой, закреплённой в патроне дрели.

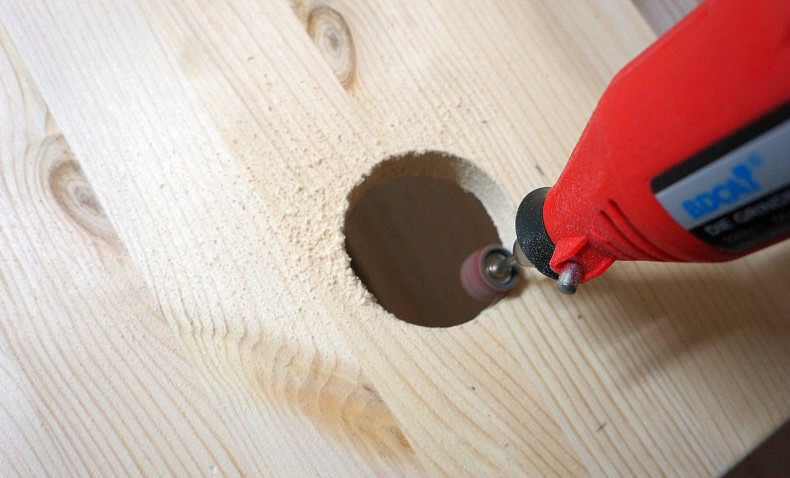

   Края отверстия нужно обработать шлифовальной насадкой

Для вырезания отверстия в столешнице из искусственного камня требуется навык, потому неопытному пользователю лучше обратиться к мастеру-профессионалу. Отверстия в стеклянных столешницах выполняют только в специализированных мастерских.

После выполнения отверстия в деревянной столешнице его стенки обрабатывают водоотталкивающим составом.

Закрепление блока

Блок устанавливают так:

1. Вставляют его в отверстие.


2. Фиксируют снизу винтовым крепежом, имеющимся в комплекте.

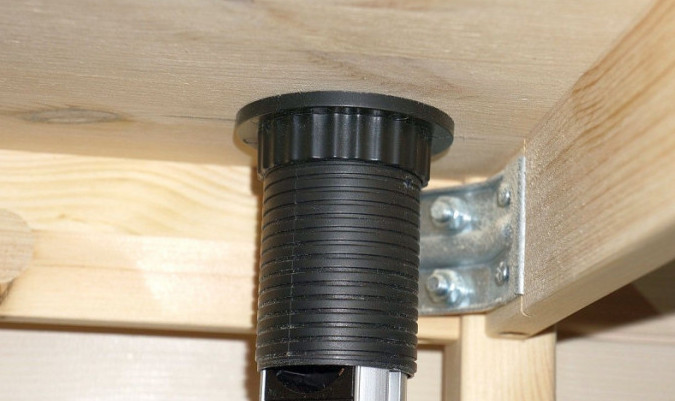

   Блок фиксируется крепежом

Подключение к линии электропитания

Блок, оснащённый проводом с вилкой, просто включают в стационарную розетку. При отсутствии провода прокладывают кабель от ближайшей точки подключения к электрической сети до розеточного блока. При этом надо следить, чтобы общая мощность линии вместе с новой розеткой не превысила максимально допустимую.

Если блок оснащён проводом, его подключают к стационарной розетке

Если розетки блока не подключены к клеммной колодке, их подключают отрезками проводов длиной 10–15 см. Используются провода с сечением, соответствующим номинальной нагрузке.

Видео: как врезать розетку в столешницу

Особенности подключения поворотных розеточных блоков

Установка блока поворотного типа возможна только при толщине столешницы от 3 до 5 см.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.


2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.


3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

• нагрев при номинальной нагрузке;


• искрение;


• появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.


2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.
