Сегодня строительный рынок переполнен кровельными материалами, среди которых повышенным спросом пользуется металлочерепица. Чтобы такое покрытие прослужило десятки лет, стыки и торцы кровли защищают металлическими деталями, которые принято называть доборами. Среди основных доборных элементов — планка капельника. Её роль сводится к предупреждению попадания влаги и конденсата в подкровельное пространство и приданию крыше законченного вида.

#i-2

#i-3

#i-4

#i-5

#i-6

#i-7

#i-8
- #i-9

#i-10

#i-11

#i-12

#i-13

#i-14

#i-15
- #i-16

Что такое капельник для металлочерепицы

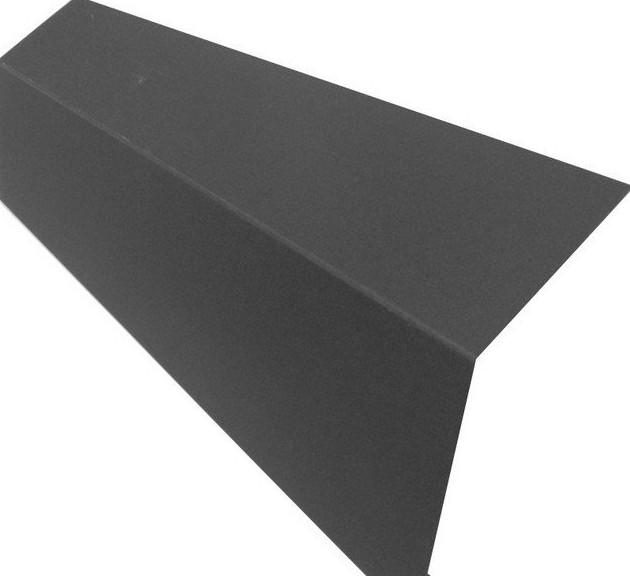

Капельник представляет собой гнутую планку из листового металла, которая крепится по всему периметру карниза крыши из металлочерепицы. Обычно это самостоятельный элемент, устанавливаемый под гидроизоляционный слой для отвода с него капель конденсата. Среди кровельщиков капельник ещё известен как фартук свеса. Он изготавливается из оцинкованной стали с нанесёнными полимерными покрытиями.

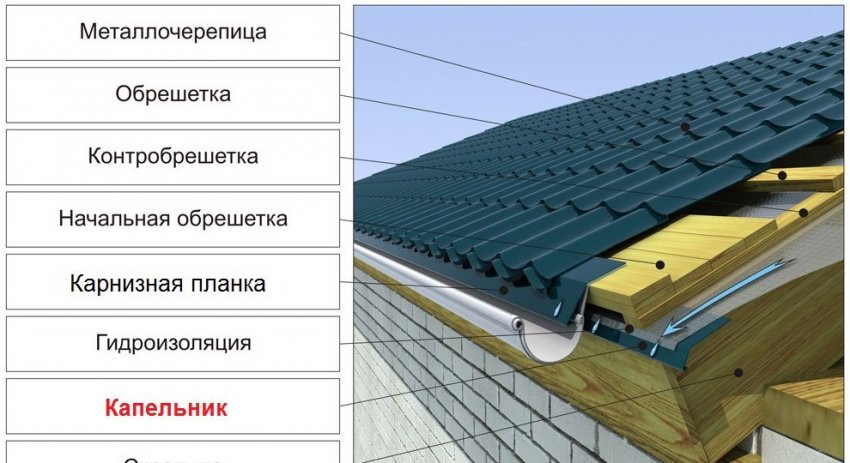

При монтаже карнизной планки с отдельным капельником элементы частично перекрывают друг друга

В некоторых случаях роль капельника играет карнизная планка. Внешне это всё та же узкая полоса металла, изогнутая под тупым углом. Отличие заключается в месте монтажа — карнизную планку устанавливают на рейки обрешётки непосредственно под металлочерепицу. Вода, образующаяся в результате выпадения осадков или таяния снежного покрова, перемещается по скату капельника в водосточный жёлоб.

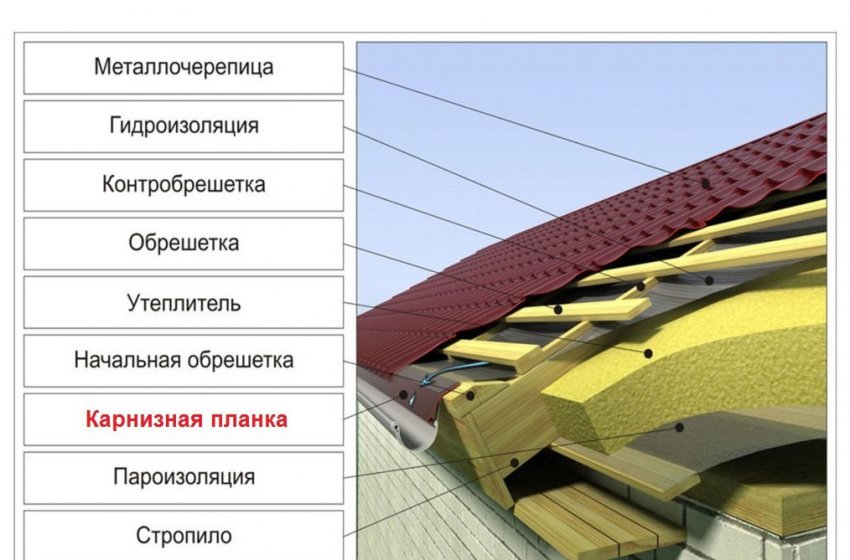

Гидроизоляционную мембрану кровли обязательно выводят на верхнюю полку капельной карнизной планки

В широком смысле слова капельник — это водоотводящий профиль. Он применяется не только для кровельных работ, но и при установке оконных и дверных проёмов.

В процессе самостоятельного возведения кровли часто возникает вопрос: так ли нужен капельник для металлочерепицы? Как показывает опыт, когда на металлочерепичной крыше присутствуют карнизная планка и дополнительный капельник конденсата, конструкция лучше защищена от внешних негативных факторов и служит гораздо дольше.

Фотогалерея: устройство карнизного свеса на металлочерепичных кровлях

Если капельник состоит из нескольких частей, то они устанавливаются внахлёст

Капельники всегда устанавливают до монтажа основного кровельного покрытия

Для создания единого ансамбля цвет капельника подбирают в тон металлочерепице

Прежде чем установить капельник, к обрешётке закрепляют кронштейны водостока

Функции капельника на крыше из металлочерепицы

Начинающие строители с пренебрежением относятся к приобретению и установке капельников на металлочерепицу, считая эту разновидность доборов маркетинговым ходом продавцов. Однако эта «мелочь», составляющая всего пару процентов от общей площади крыши, надёжно защищает фронтонные и карнизные свесы от затекания в них воды.

Принцип работы фартуков свеса строится на следующей схеме:

Атмосферные осадки накапливаются на поверхности крыши и за счёт уклона скатов отводятся вниз к капельнику.

Доборная планка принимает влагу, не давая ей проникнуть под кровлю, и отводит поток в жёлоб водосточной системы.

Планка фартука свеса защищает лобовую доску и область первой рейки обрешётки от попадания влаги

Капельники на металлочерепице выполняют несколько функций:

Гидроизоляция. В дождливые месяцы года доборный элемент отводит от стен и обрешётки влагу, предохраняя фасад от возникновения плесени, мха и грибка. Его установка предотвращает размытие строительных растворов и кладочных смесей. Зимой фартук защищает внутреннюю часть кровли от наледи.

Защита от ветра. Монтаж планки капельника уменьшает влияние ветровой нагрузки на крышу — сильный порыв не проникает под металлочерепицу, стремясь сорвать и унести покрытие.

Барьер от шума. Как и любой дополнительный элемент кровли, капельник отражает звуковые волны.

Эстетичность. Фартук свеса закрывает неприглядный торец кровли, улучшает облик здания и придаёт ему целостный вид. Крыша приобретает чётко очерченные границы и выраженные контуры.

Стоит отметить, что капельники нужны не только для металлочерепичного покрытия, но и для кровли из профнастила, стали или мягких материалов. Экономить на них не стоит. Распространённая ошибка владельцев частных домов — вывод гидроизоляционной плёнки в водосточный жёлоб без применения металлической планки. В этом случае солнечные лучи и ветер быстро разрушают плёнку, сводя все усилия на нет.

Средний срок эксплуатации металлочерепичной крыши составляет 25–30 лет. Превзойти эти цифры можно, установив капельники. Они помогут уменьшить периодичность ремонта и продлят жизнь кровле.

Видео: зачем нужна карнизная планка на металлочерепичной крыше

Какие бывают капельники

Начиная сооружение кровли, нужно со всей скрупулёзностью подойти к приобретению доборных элементов для неё. От их правильного выбора зависит качество крыши и себестоимость стройки. Лучше потратить пару дней на изучение особенностей различных доборов, чем выбрасывать неподходящий материал или большое количество обрезков. Строители советуют выбирать капельники, исходя из трёх основных критериев: место установки, размеры и цвет.

Классификация фартуков свеса по месту установки

В зависимости от места расположения капельники делятся на карнизные и фронтонные. Каждый вид отличается формой и размерами:

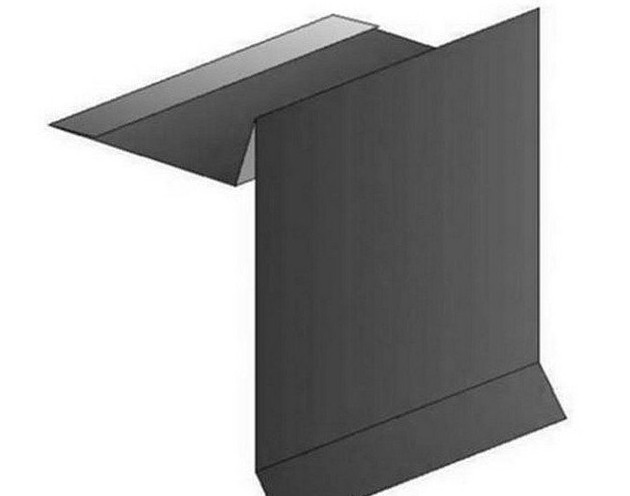

Карнизные капельники. Их монтируют вдоль карнизных свесов крыши. Конструктивно имеют две линии гиба, образующие три полки детали. Одна полка предназначена для закрепления на кровле, вторая («юбка») — для стока воды. Отбортовка внизу добора выполняет роль ребра жёсткости, облегчая монтаж и повышая прочность изделия.

Угол между полками карнизного фартука при монтаже подравнивают под уклон ската

Фронтонные капельники. Эти элементы устанавливают на фронтонах мягкой кровли. Конструктивно они имеют более сложную форму и большее число загибов, чем карнизные модели. Линии гиба делят полосу на фартук, юбку и разделяющую их ступеньку. Для металлочерепицы фронтонные капельники заменяют торцевыми наличниками.

В месте стыка концы фронтонных и карнизных планок подрезают для аккуратного соединения

Размеры капельника для металлочерепицы

Производя замеры крыши (уклон и габариты свесов) перед совершением покупки, следует учитывать, что капельники монтируются внахлёст. Поэтому число планок необходимо покупать с небольшим запасом.

Единых размеров фартуков свеса не существует. Но можно выделить те параметры, которые встречаются наиболее часто:

Производители кровельных материалов приняли стандартную длину большинства доборных элементов равной 2 м. Такой размер обеспечивает оптимальную жёсткость конструкции и удобство монтажа: при установке планка не гуляет и не деформируется. При большей длине свеса лучше прибегать к сборным вариантам. При этом полезная длина капельника составляет 1,95 м с учётом нахлёста с соседними элементами.

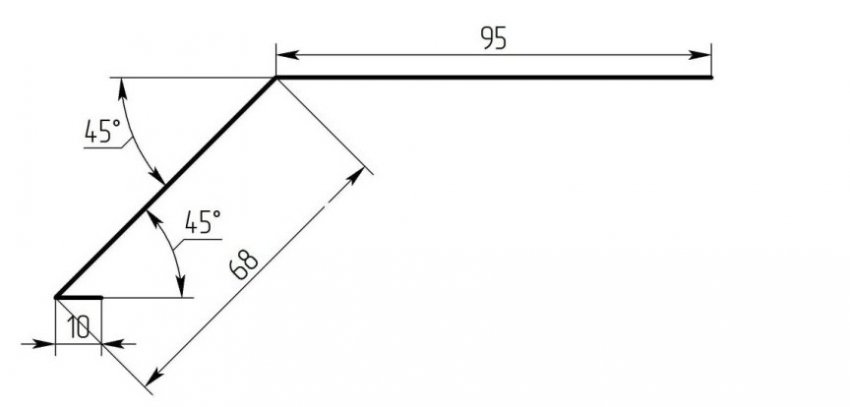

Угол гиба планки составляет от 110 до 130^oи определяется уклоном скатов.

Ширина развёртки должна быть достаточной для надёжной фиксации планки на крыше. В продаже представлены карнизные фартуки шириной от 15,625 см (размеры 96,25х50х10 мм). Нижняя часть капельника должна заходить в водосток не менее чем на 1/3. Так дождевая или талая вода гарантированно будет попадать в жёлоб даже при больших порывах ветра.

Планка должна иметь толщину от 0,35 до 0,5 мм. Чем она толще, тем выше прочность детали на изгиб.

По желанию покупателей доборные карнизные планки могут быть изготовлены по нестандартным размерам

Размеры капельников определяются технологией их изготовления. Многие поставщики предлагают приобрести детали нестандартных размеров. Цена такого изделия, как правило, выше, но зато отпадает необходимость подгонять и подрезать элементы.

Технология изготовления фартуков свеса для металлочерепицы

Технология производства капельников включает раскрой листового металла на заготовки и последующую гибку на станке-листогибе. Поэтому на длину добора влияет исходная ширина листа и возможности гибочного оборудования. Современные станки имеют довольно большой диапазон максимальных длин заготовки — от 1,2 до 4 м.

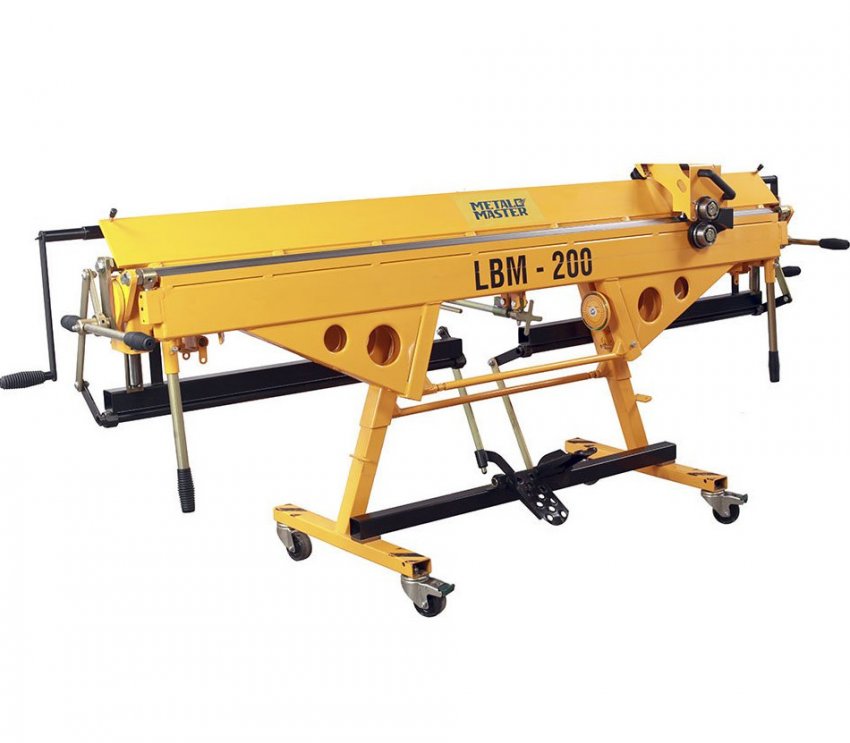

Станок-листогиб позволяет изготовить не только карнизные фартуки, но и все остальные доборные элементы для металлочерепичной крыши (коньки, ендовы, торцевые планки)

Для того чтобы изготовить капельник, заранее нарезанная в размер полоса устанавливается на столе листогиба. Для исключения продольных и поперечных перемещений заготовку фиксируют прижимами. При подъёме поворотной балки происходит гиб планки. Для контроля угла сгиба оборудование оснащено угломером.

Видео: процесс получения карнизной планки на листогибе

Устройство капельника для металлочерепицы

Для изготовления доборного элемента используют тот же материал, что и для самой металлочерепицы. Капельники производят из высококачественного стального листа с нанесённым на него слоем цинка. Цинкование производят гальваническим способом — погружением в ванны с соответствующим раствором. Оптимальная плотность слоя (содержание цинка на единицу площади) — 275 г/м². Поверх первого микропласта наносят специальный пассивирующий состав, который предотвращает накопление статических зарядов. Предфинишным слоем металлического листа является грунтовка. Она обеспечивает хорошее сцепление подложки с окончательным слоем — цветным полимерным покрытием.

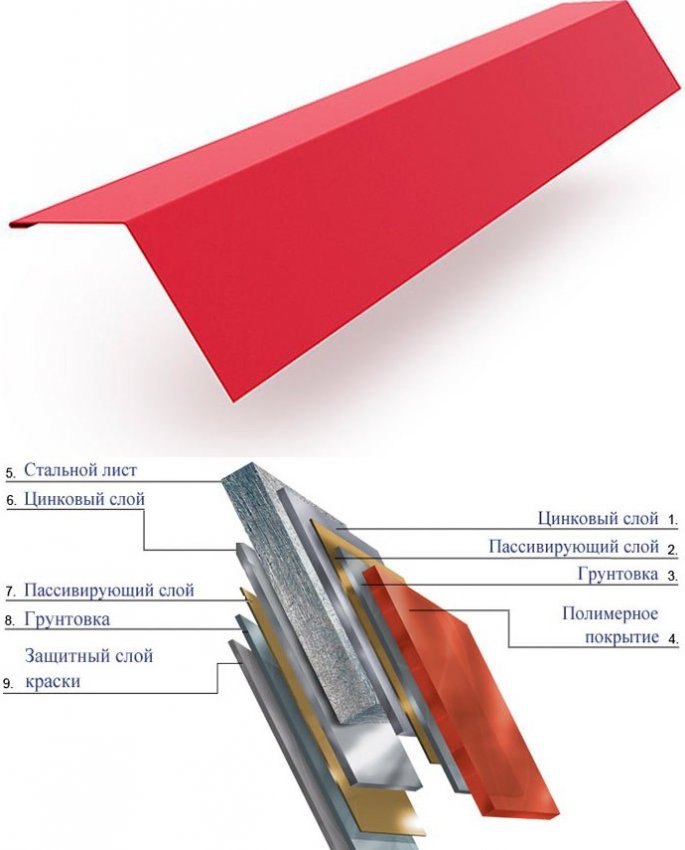

Доборные элементы для металлочерепицы имеют многослойную структуру, в которой каждый слой выполняет определённую задачу

В качестве покрытия на стальную основу капельника наносят краску или полимерный состав. В первом случае изделия стоят дешевле, но имеют меньшую способность противостоять коррозии.

Хорошо зарекомендовали себя капельники с полимерным напылением. Оно может быть выполнено на основе глянцевого (обозначается PE) или матового (PEMA) полиэстера, пластизола (PVC-200) или пурала (PURAL). Характеристики этих составов, а значит, и долговечность доборов разные.

Таблица: сравнение покрытий металлических доборных элементов

Сравниваемый параметр	Тип покрытия
Сравниваемый параметр	PE	PEMA	PVC-200	PURAL
Толщина, мкм	25	35	200	50
Тип поверхности	Глянцевая	Матовая	Тиснёная	Шелковисто-матовая
Стойкость к механическим повреждениям	Легко царапается и деформируется	Средняя стойкость	Самая высокая стойкость ввиду большой толщины покрытия	Стойкость к царапинам выше, чем у PE и PEMA, способность к пластической деформации выше, чем у PVC-200
Максимальная температура эксплуатации, ^oC	120	120	60–80	120

Цвет капельника подбирают в тон металлочерепице и остальным доборам.

Для унификации оттенков производители создали специальные цветовые шкалы (например, немецкая палитра RAL), где каждому цвету соответствует своё цифровое обозначение.

Каждый цвет покрытия металлических доборных элементов стандартизован и обозначен своим кодом в общемировом каталоге RAL

Установка капельника для металлочерепицы

Монтаж фартуков свеса производится на заключительном этапе возведения крыши до укладки металлочерепицы. Так как стоимость этих доборных элементов начинается от 100 руб., а за монтаж сторонним подрядчикам придётся платить отдельную сумму, то выгоднее установить их самостоятельно, тем более что сама работа не требует наличия профессиональных знаний и особых навыков. Это несложная операция, с которой справится и начинающий строитель.

Общие рекомендации

Установка капельников на металлочерепицу имеет некоторые нюансы, связанные с особенностями самой планки и кровельного материала. Следует учитывать следующие факторы:

Правильно смонтированная планка не должна препятствовать естественному воздухообмену и циркуляции воздуха в подкровельном пространстве. В противном случае происходит загнивание стропильной системы и разрушение утеплителя.

Фартуки устанавливают без перекосов, строго вдоль кромки крыши.

Если на поверхность планки наклеена плёнка, защищающая изделие в процессе транспортировки и хранения, её необходимо удалить до начала монтажа.

Наращивая длину капельника, обязательно выполняют нахлёст.

Фронтонные капельники монтируют от карниза к вершине крыши.

Необходимый инструмент для монтажных работ

Чтобы монтаж прошёл в максимально короткие сроки, следует заранее подготовить необходимый комплект инструментов и вспомогательной оснастки. Такой набор включает несколько обязательных позиций:

Инструмент для раскроя планок. Для отрезания лишних частей добора следует пользоваться ручными ножницами по металлу, применение угловых шлифовальных машинок запрещено. Это объясняется тем, что поверхности пластин защищены от осадков и УФ-лучей покрытиями, которые повреждаются при абразивной или термической резке. В идеале торец отрезанного добора необходимо покрывать защитными антикоррозионными составами.

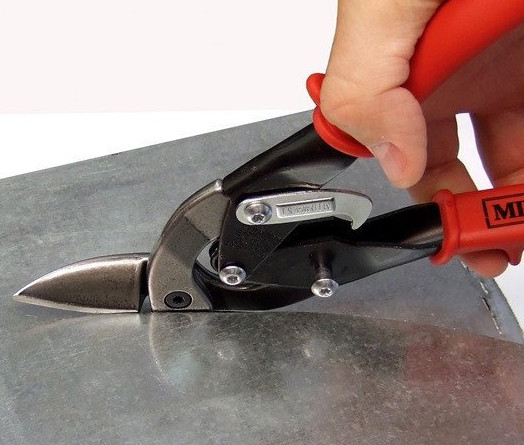

Ножницы позволяют выполнить аккуратный раскрой металла, полностью сохраняя качество покрытия в месте реза

Рулетка длиной 3 м и перманентный маркер для разметки линий разреза или мест фиксации планки.

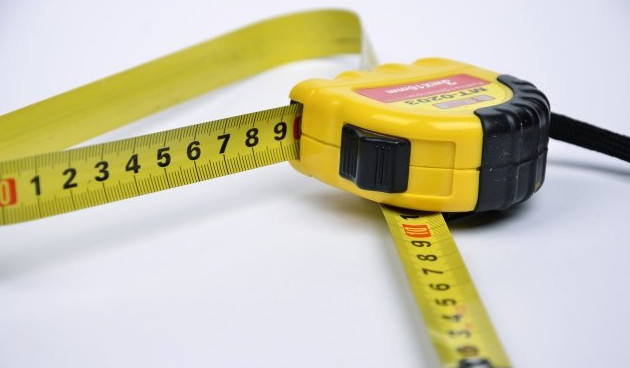

Все необходимые измерения удобнее всего производить строительной рулеткой

Шуруповёрт с насадками под конкретный диаметр крепежа. Для монтажа необходимо применять кровельные шестигранные саморезы с резиновой шайбой-уплотнителем. Тогда влага гарантированно не затечёт под планку. Саморезы нужно вкручивать строго вертикально, не перетягивая, но и не ослабляя сверх необходимости место соединения.

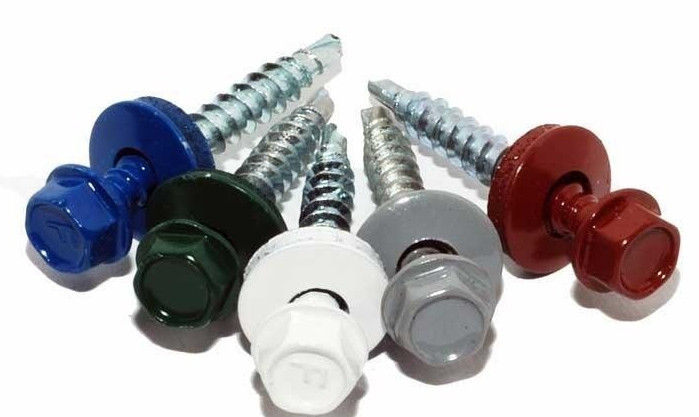

Цвет саморезов нужно подбирать под цвет доборного элемента

Последовательность действий при установке капельника

Правильная последовательность действий при установке капельника на металлочерепицу позволит значительно сэкономить время работ. Рассмотрим процесс сооружения крыши, когда в качестве фартука свеса используют карнизную планку.

Специалисты рекомендуют производить монтаж в следующем порядке:

На лобовую доску или нижний брус обрешётки устанавливают опорные кронштейны для водосточного жёлоба. Крепление производят саморезами или гвоздями. Шаг между кронштейнами не должен превышать 60 см.

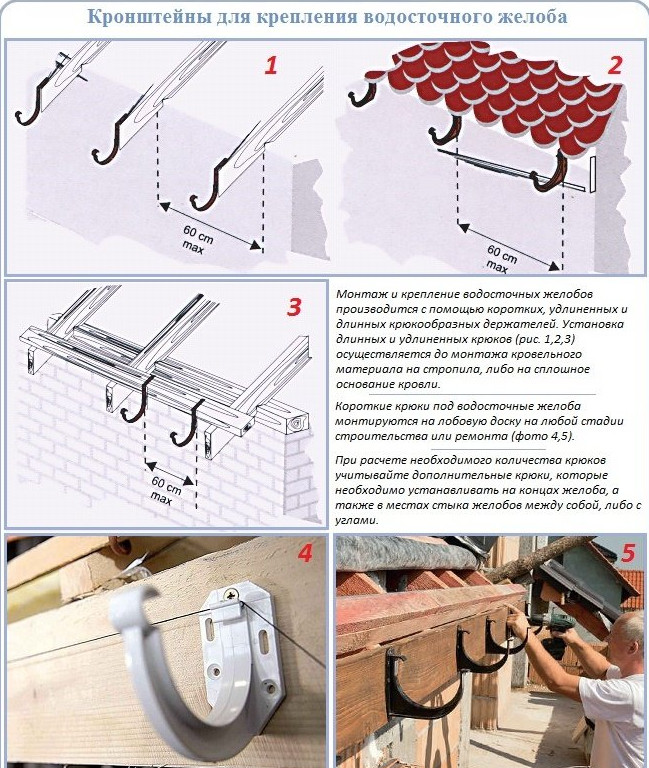

В зависимости от конструкции кронштейны под водостоки могут крепиться к лобовой доске или к первым рейкам обрешётки

На кронштейны укладывают водосточные желоба. Их соединяют с нахлёстом в 2–3 см, а на место перекрытия устанавливают специальный соединитель желобов.

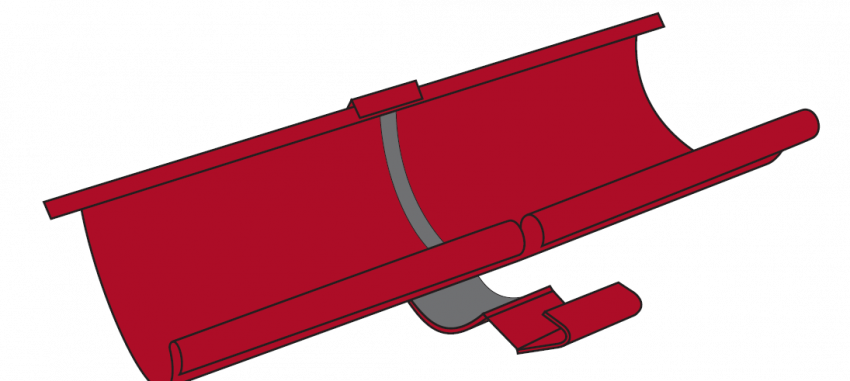

Соединитель желобов, как правило, имеет резиновую накладку, которая обеспечивает герметичный стык и компенсирует температурное расширение металла

Монтируют первую планку капельника (с правой или левой стороны ската, исходят из личных предпочтений) на нижнюю карнизную доску обрешётки. Подрезка при этом не требуется. После укладки первый добор закрепляют гвоздями или саморезами с шагом 25–30 см. Крепёж можно производить как по одной линии, так и в шахматном порядке. Если карниз имеет излом (кровля сложной формы), то металлический элемент подрезают и загибают согласно контуру ската. Капельник должен заходить в жёлоб на треть длины нижней полки.

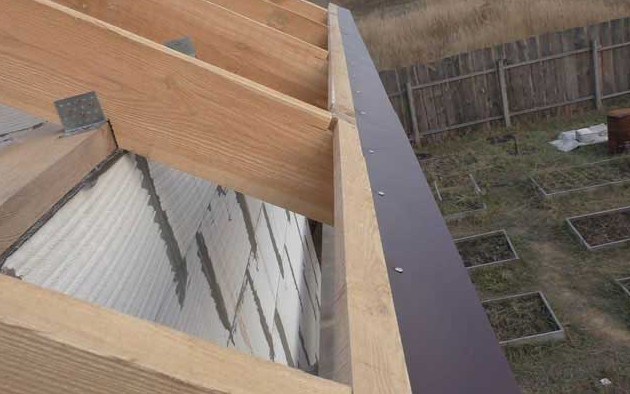

Капельник крепят к карнизной доске при помощи гвоздей или кровельных саморезов

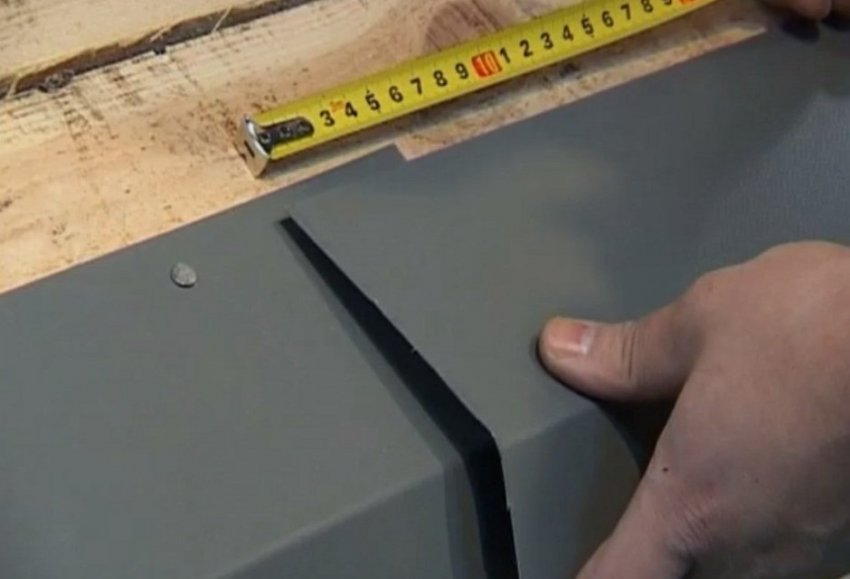

Последующие планки крепят к первой, выдерживая нахлёст 5 см. Фиксацию двух соседних элементов производят одним саморезом, который одновременно должен держать конец предыдущей и начало следующей детали. На место стыка планок можно нанести герметик. Это дополнительная мера, направленная на предотвращение проникновения влаги в подкровельное пространство через зазор в перекрытии планок. После монтажа капельника по всей длине ската производят визуальный осмотр на наличие зазоров в местах стыка.

Места стыка доборных планок можно дополнительно обработать герметиком

3. На верхнюю полку фартука приклеивают двустороннюю самоклеящуюся ленту типа «СП-1». На неё выводят край гидроизоляционной плёнки. Гидроизоляция не должна провисать, иначе будут образовываться впадины для скопления конденсата.

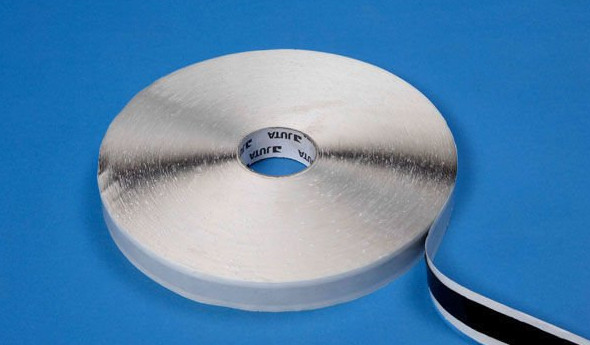

Лента, произведённая на основе бутилкаучука, обладает хорошей пароизоляцией и надёжно удерживает гидроизоляционную плёнку на капельнике

После выполнения всех изложенных мероприятий монтаж капельника считается завершённым. Далее укладывается металлочерепица согласно рекомендациям производителя.

Ежегодно производится осмотр всех доборов, в том числе и капельника, на предмет механических повреждений или наличия мусора. При появлении царапин можно восстановить покрытие с помощью аэрозольной краски.

При монтаже капельника соблюдайте требования техники безопасности. Во избежание травмирования острыми кромками работы производят в перчатках. Наличие страховочных канатов обязательно. Лучше всего заниматься установкой капельника в безветренную погоду.

Видео: установка планки-капельника под металлочерепицу

Капельник — только один из множества доборов металлочерепичной крыши. Элемент выпускается в виде гнутого металлического профиля с нанесёнными защитными покрытиями. Назначение капельника — отвод воды в водосточный жёлоб. Если пренебречь установкой этой детали кровельной конструкции, то накопившийся конденсат попадёт в стропильную систему и приведёт к её загниванию. Помните, что средний срок эксплуатации кровли из металлочерепицы составляет 25–30 лет, а без капельника эта цифра снижается в несколько раз.
