Благодаря кровельной конструкции любой жилой дом или офисное здание надёжно защищается от негативных климатических факторов, а также приобретает вид завершённого архитектурного сооружения с особым дизайном. Крыша — сложная строительная единица, она собирается из большого количества элементов, среди которых большое внимание уделяется системе ендов.

•
  #i-3



•
  #i-4


•
  #i-7



  •
    #i-8







•
  #i-9



  •
    #i-10



  •
    #i-11



  •
    #i-12







•
  #i-13



•
  #i-14



  •
    #i-15







•
  #i-16


Описание и особенности ендовы

Ендова представляет собой угловую планку, соединяющую два ската крыши. Основная задача этого элемента — обеспечение своевременного отвода влаги с кровельного покрытия. По принципу действия ендова сходна с жёлобом для стока воды. Устройство ендовы требует высокого профессионализма и правильности исполнения, потому что на неё воздействуют нагрузки от сильных порывов ветра, снежного покрова, большого потока воды при оттепелях или ливнях. Чтобы избежать нарушения кровельного покрытия, провисания конструкции и протечки крыши, важно соблюдать технологию устройства ендовы.

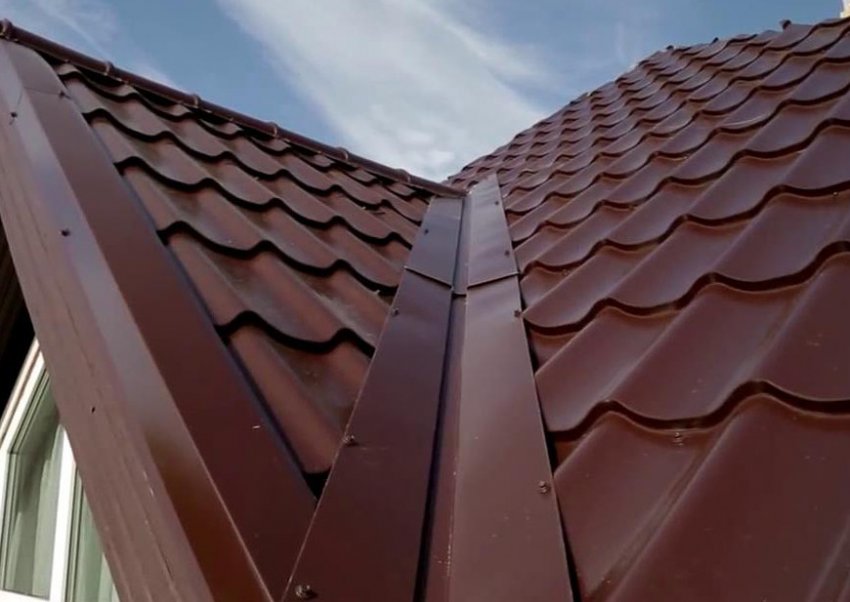

Ендова представляет собой угловой жёлоб для отвода воды от места стыка двух скатов кровли

Что нужно знать при строительстве ендовы

Ендовы обычно изготавливаются из металла, самым лучшим вариантом считается использование изделия из оцинкованной стали, обеспечивающей продолжительную эксплуатацию углового элемента и всей крыши в целом.

Отличия нижней и верхней ендовы

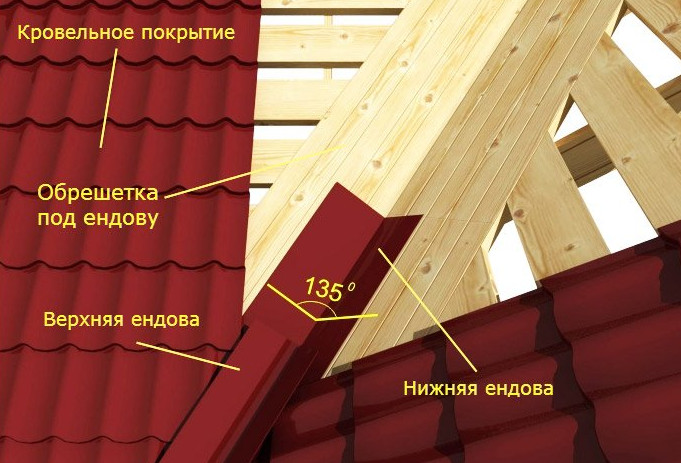

Кровельный узел примыкания скатов состоит из двух планок — нижней и верхней ендовы. В местах образования отрицательных стыковых углов ставится нижняя планка для того, чтобы надёжно закрыть подкровельное пространство и предотвратить попадание воды в район соединения скатных поверхностей. Установка нижней ендовы осуществляется до момента покрытия крыши кровельным материалом. Верхняя ендова выступает в качестве декоративного элемента, который крепится поверх кровли.

Нижняя ендова будет защищена от повреждений во время установки, если крепить её с помощью кровельных саморезов. Для герметизации монтажных стыков и исключения протечек рекомендуется делать подкладочные слои.

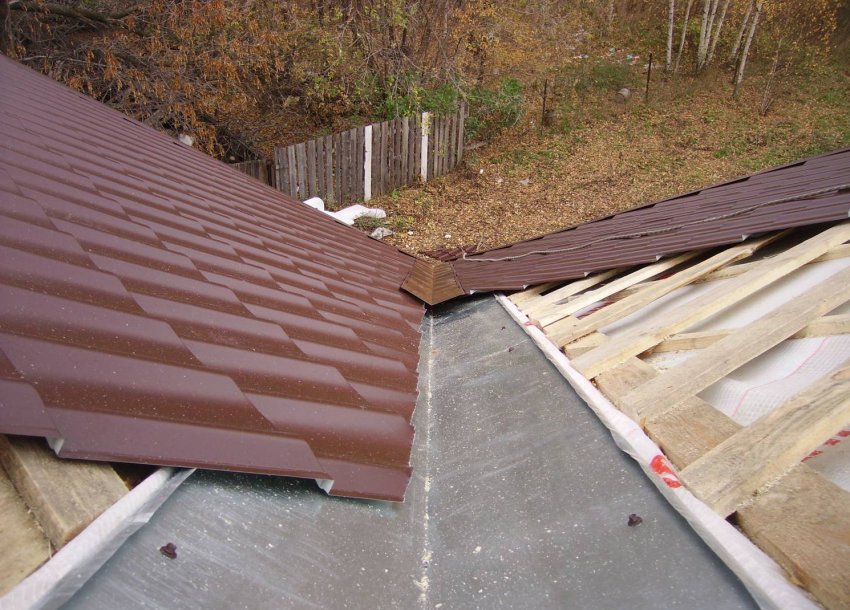

Нижняя ендова защищает место стыка двух скатов от попадания воды

Описание основных видов ендовы

В зависимости от соединения панелей скатов крыши ендова может быть:

• открытой;


• закрытой;


• переплетённой (сочленённой).

Закрытая ендова предполагает соединение кровельных панелей встык, название переплетённой говорит само за себя — здесь кровельные конструкции переплетаются между собой. Оба варианта ендовы хорошо подойдут при крутых кровельных скатах.

При устройстве переплетённой ендовы элементы кровельного покрытия в месте стыка заходят друг под друга

При выборе разновидности узла конструкции большую роль играет не только уклон крыши, но и тип подбираемого покрытия. Так, закрытая и сочленённая планки нуждаются в дополнительном гидроизоляционном слое, чего не требуется при обустройстве открытой ендовы, когда осадки не накапливаются, а быстро уходят с крыши. Открытый узел оборудуется обычной гидроизоляцией, используемой при строительстве скатной конструкции.

Выбор материала ендовы

При выборе ендовы застройщики руководствуются тем, какое покрытие будет устанавливаться на кровлю. Если крыша будет покрыта металлочерепицей, то достаточно ендовы из декоративного кровельного железа. В целях экономии многие владельцы домов предпочитают закупать дополнительные элементы из обычной оцинковки, не уделяя внимания их расцветке. Ещё несколько лет назад этому вопросу не придавали особого значения, но сейчас большинство специалистов настоятельно советуют для сборки ендовых планок приобретать металлические листы с качественным полимерным покрытием в цвет основного материала.

При покрытии крыши металлочерепицей устанавливается только обработанная полимерами ендова.

На большинстве современных зданий ендовы подбирают под цвет основного кровельного материала

Преимущества установки листов с полимерной обработкой:

• высокая прочность изделия, обеспечивающая длительную эксплуатацию;


• защита ендовы, являющейся самым слабым участком крыши, от коррозийного воздействия воды.

Единственным положительным фактором применения необработанного оцинкованного листа является более низкая цена при том, что элементы спрятаны под листами черепицы и визуально незаметны.

Узнать о порче или деформации ендовы из обычного оцинкованного листа можно будет только по протекающей крыше.

Менять элементы ендовы достаточно сложно, поскольку для этого требуется полная разборка кровельных скатов. Выполнение процедуры предполагает и большие финансовые затраты, которые обусловливаются необходимостью не только сборки и разборки крыши и замены ендовы, но и восстановления внутренней отделки помещения.

Одним словом, намного практичнее и дешевле будет установка стальной ендовы с полимерной обработкой.

Основные правила выбора материала:

1. Места стыков кровельных скатов являются самыми слабыми частями крыши, поэтому их следует закрывать высококачественными материалами.


2. Ендовы должны быть на порядок прочнее кровельного покрытия.


3. Если крыша оборудуется материалом с покрытием из полиэстера, то ендовы должны быть выполнены из металла с полиуретановым слоем.

Установка ендовы на крыше с разным кровельным покрытием

В зависимости от того, какое финишное покрытие будет использоваться, определяются особенности монтажа конструкции ендовы.

Установка ендовы под металлочерепицу

Вся работа выполняется в несколько этапов и требует качественного обустройства гидроизоляционного слоя с каналами для выхода воды вдоль системы обрешётки.

1. Надёжное крепление ендовы обеспечивается за счёт монтажа сплошной обрешётки в месте стыка. Планки в нужном количестве крепятся по линии установки ендовы с запасом по ширине в 20–30 см.

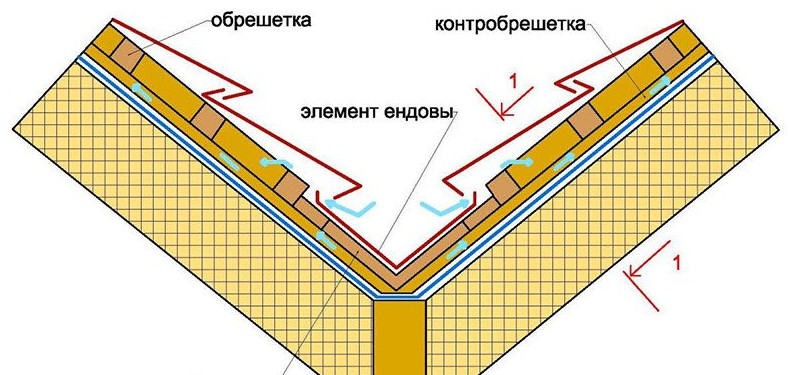

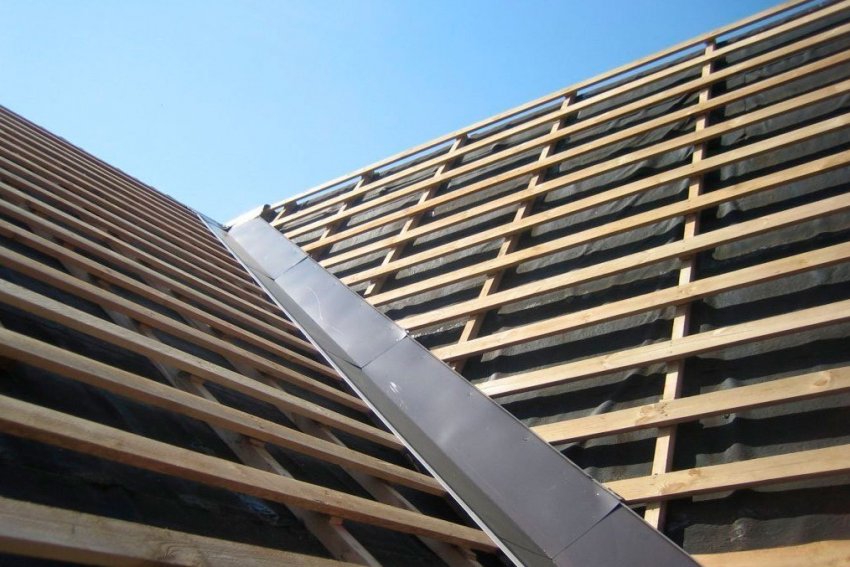

   Планки ендовы укладываются на подложку из сплошной обрешётки



2. Нижнюю ендову срезают так, чтобы карниз получился выше неё, после чего останется только отбортовка по карнизной линии.


3. Затем выполняют монтаж ендовых элементов вдоль отбортовки, а в месте образования конька закладывают универсальный уплотнитель.


4. Металлочерепицу следует срезать так, чтобы осевая линия ендовы по каждой стороне не доставала до покрытия порядка 6–10 см.



   Листы кровельного покрытия подравнивают по линии стыка, оставляя зазор в 6–10 см



5. Для фиксации металлочерепицы после подрезки саморезы вкручивают в уже обозначенные места, но с отступом в 10–15 см от штамповки и в 25 см от ендовой оси. Крепёжные детали, проходящие через металлочерепичную кровлю и ендовую планку, обеспечивают надёжное прижимание материалов в месте соединения. Если саморезы будут вкручиваться не в штатные места, то кровельный лист и ендова могут лечь с зазором, который станет источником протечек.


6. Устанавливают декоративные элементы верхней ендовы и закрепляют их в верхних точках примыкающих листов покрытия.

Декоративная планка ендовы и слой металлочерепицы кладётся без дополнительного утеплителя.

Благодаря элементам ендовы герметично закрываются срезы кровельных листов, куда меньше будет задуваться снег. Вся вода стекает по скатам и коньковым конструкциям, идёт через накладку и удаляется с крыши по основной ендовой конструкции. В случае попадания листьев и веток большую роль играет величина зазора между крайними листами покрытия. При соблюдении требований монтажа весь мусор смоется с потоком воды.

Правильная установка ендовы надёжно защищает места стыка кровельных скатов от попадания снега и воды

Монтаж ендовы на крыше с гибкими кровельными материалами

Конструкция крыши с мягким покрытием предполагает выполнение работ по особой технологии. Ендова может устанавливаться «подрезом» или открытым методом, при этом в каждом случае подготовка основания будет разной.

Последовательность работ следующая:

1. Ендовый ковёр монтируется на подкладочный слой с горизонтальным смещением на 2–3 см. На тыльную сторону конструкции наносится битумная мастика слоем шириной не менее 10 см. Сверху элементы прибиваются на гвозди через каждые 25 см, отступая от края около 3 см.

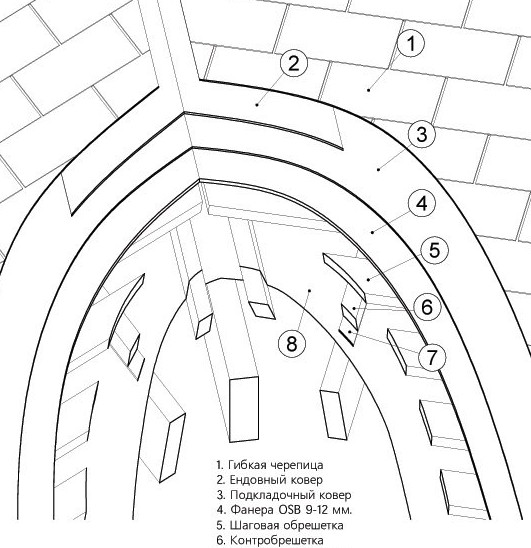

   На кровле из гибких материалов ендова монтируется на подкладочный слой



2. Монтаж кровельного материала выполняется по верху ендовы до её оси, при этом следует закрепить каждый гонт материала, уложенного на ендову, гвоздями так, чтобы крепёж приходился на угол листа и не был ближе, чем 30 см от оси ендовы.


3. По мере готовности гонтов выполняется подрезка гибкой черепицы по предварительно выполненной намётке шнуром-отбивкой.


4. Избежать случайного повреждения гидроизоляционного слоя поможет дощечка, которую необходимо подкладывать под гонт во время нарезки.

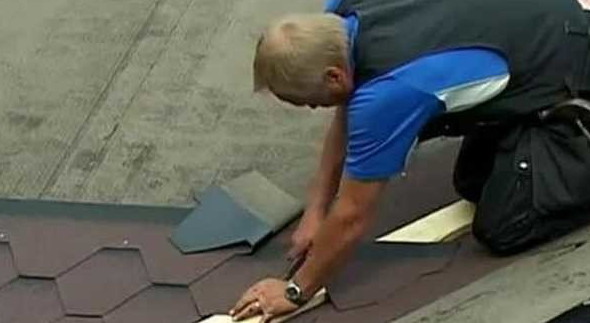

   Для того чтобы не повредить подкладочный слой, под плитку битумной черепицы нужно подложить обычную доску



5. На срез гонта наносится битумная мастика и клеевая основа, после чего выполняется укладка и крепление элемента кровельного покрытия.

Жёлоб может быть шириной порядка 5–15 см. При наличии большого количества деревьев около дома целесообразнее сделать его максимально широким, тогда листья смогут легко удаляться с водой.

Если сделать ендову широкой, листья и ветки деревьев будут смываться с крыши потоками дождевой воды

Если при монтаже ендового ковра образуется нахлёст, в верхней части ската следует сделать его не менее 30 см и тщательно проклеить.

Крыша с мягким кровельным покрытием может строиться с закрытой ендовой, тогда пологий скат покрывается рядовой черепицей с накладкой гонтов поверх крутого ската от 30 см:

1. Все гонты по верхним углам пробиваются гвоздями.


2. По всей поверхности крутого ската кладётся рядовая черепица, после чего выполняется подрез материала с отступом от центральной ендовой оси на 8–10 см.


3. Как только все верхние гонты будут подрезаны, материал скрепляется по краям на битумную мастику.

Такой способ установки способствует смещению ендовы к меньшему уклону, что служит защитой от подмывания скатной поверхности водой.

Строительство ендовы на фальцевой крыше

Работа осуществляется только с нижней ендовой с учётом ряда требований:

1. Для крепежа используются самосверлящие оцинкованные винты с плоской шляпкой.

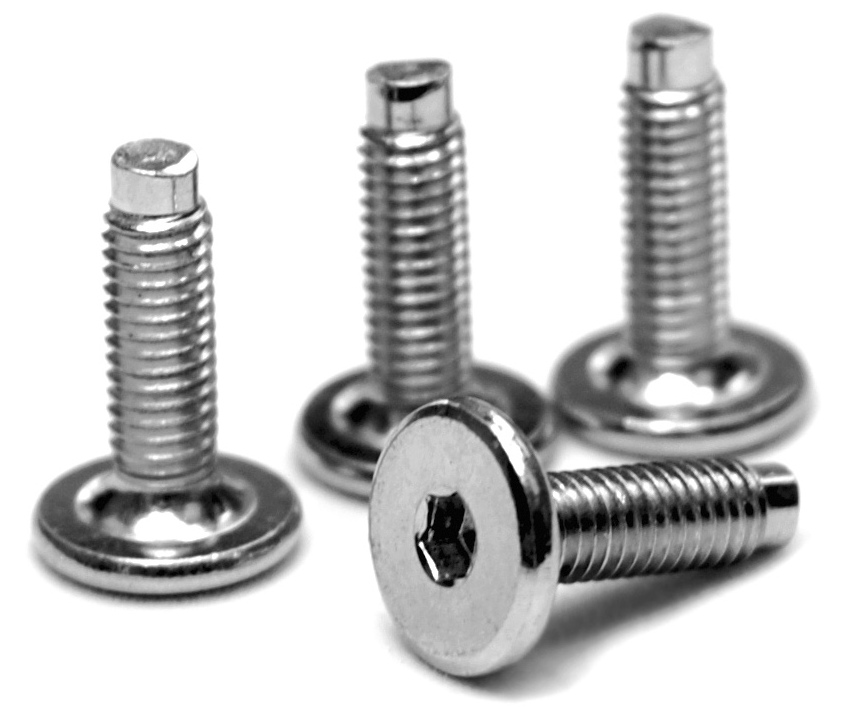

   При использовании специальных винтов со сверлом на конце предварительная подготовка отверстий в металле не требуется



2. Фиксируется край ендовы — как можно ближе к загибу элемента.


3. При укладке верхние ендовы заводятся поверх нижних минимум на 20 см.


4. Планка ендовы покрывается герметиком с отступом от внутреннего сгиба на 10 см, после чего на неё укладываются листы покрытия, которые затягиваются с ендовой саморезами.

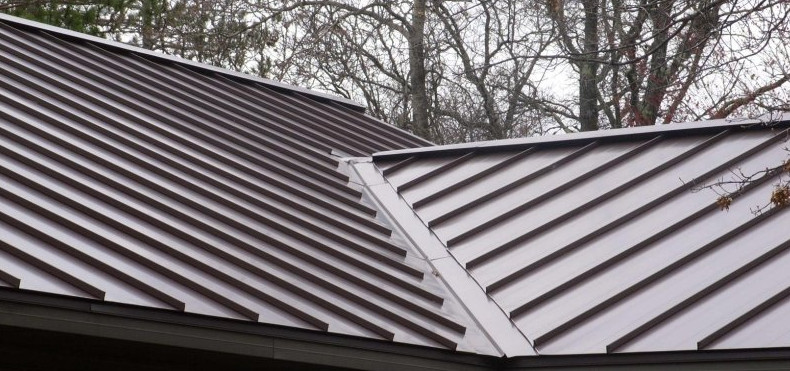

   Листы фальцевой кровли укладываются поверх ендовы и стягиваются с ней саморезами

Обустройство ендовой планки с профнастилом

После завершения строительства системы стропил и проверки прочности всех её крепёжных узлов можно приступать к монтажу ендовы:

1. Для создания сплошной обрешётки на месте установки ендовы крепятся дополнительные деревянные бруски, а также укладывается ещё один слой гидроизоляции.


2. Кровельная мембрана ендовы сверху покрывается гидроизоляционной лентой шириной, превышающей нижнюю ендовую планку на 10 см. В некоторых случаях застройщики пользуются самоклеящимися лентами гидроизоляции, но намного проще и экономичнее прибить ендову гвоздями к уже подготовленной обрешётке.

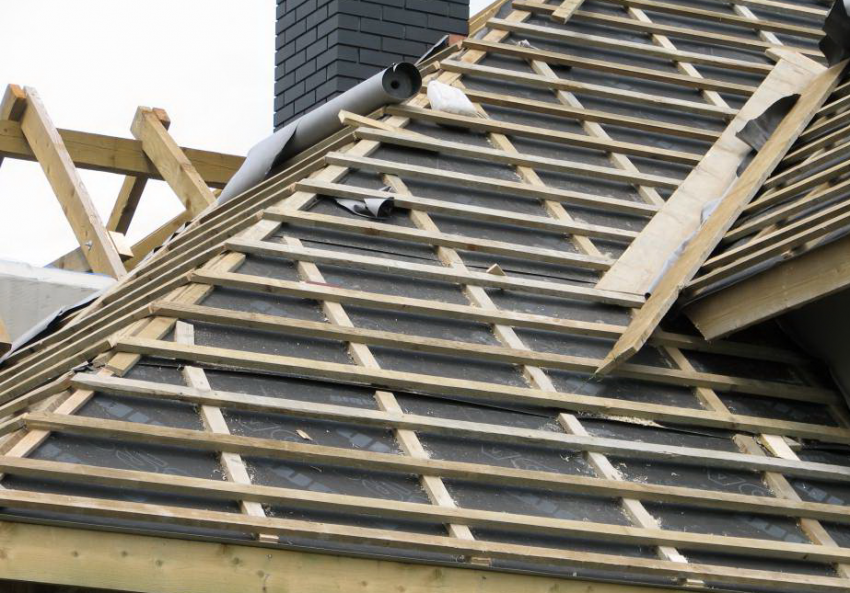

   В месте стыка скатов укладывается сплошная обрешётка и дополнительный слой гидроизоляции



3. Далее выполняется установка нижнего ендового элемента в образованном межскатном кровельном стыке. Специалисты рекомендуют в случае небольшого угла наклона крыши из профлиста отдать предпочтение увеличенной планке. Так, ширина обычной планки ендовы в одну сторону равна 30 см, в то время как на пологих кровлях её делают в 2 раза большей.


4. Укладка ендовы начинается с замеров длины внутренних стыков. Подрезка нижних элементов выполняется с учётом того, чтобы они перекрывали друг друга на 15–20 см. При небольшом уклоне кровли нахлёст следует сделать больше.



   Схема укладки ендовы на крыше из профнастила практически не отличается от аналогичной процедуры для металлочерепичной кровли



5. Монтаж осуществляется с нижней части кровли, а все последующие планки укладываются поверх предыдущего элемента. Нижняя ендова монтируется перед креплением профнастила. Кровельное покрытие при этом должно вкладываться внутрь конструкции ендовы с отступом от её оси на 5 см.


6. Как только профлисты будут закреплены, можно приступать к устройству верхней ендовы. Она используется в большей степени как декоративная часть, которая позволяет закрыть листы по краям, где они подрезаны.


7. Большое значение имеет способ крепления ендовы к профлисту. По размерам нижняя планка несколько шире верхней, а при сквозном креплении конструкции к рейкам обрешётки возможно нарушение герметичности нижней ендовы. Для сохранения целостности элементов при монтаже ендовы к профнастилу рекомендуется пользоваться заклёпками.

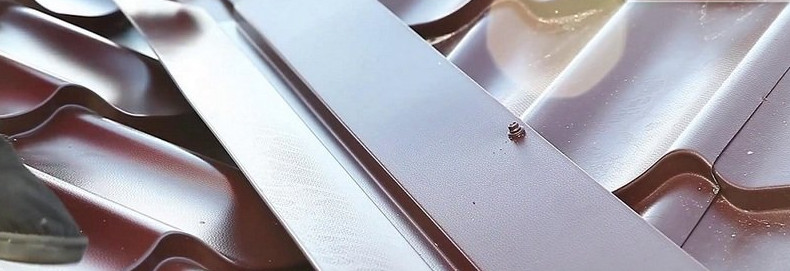

   Верхняя ендова в большей степени выполняет декоративные функции

Установка ендовы на крыше с шифером

Последовательность монтажа при покрытии крыши шифером в целом не отличаются от работ с использованием других кровельных материалов:

1. Сначала оборудуется сплошная деревянная обрешётка со слоем гидроизоляции, для чего хорошо подойдёт рубероид или гидробарьер.


2. Далее устанавливаются ендовы из листового кровельного железа (лучше остановить свой выбор на оцинкованных листах).

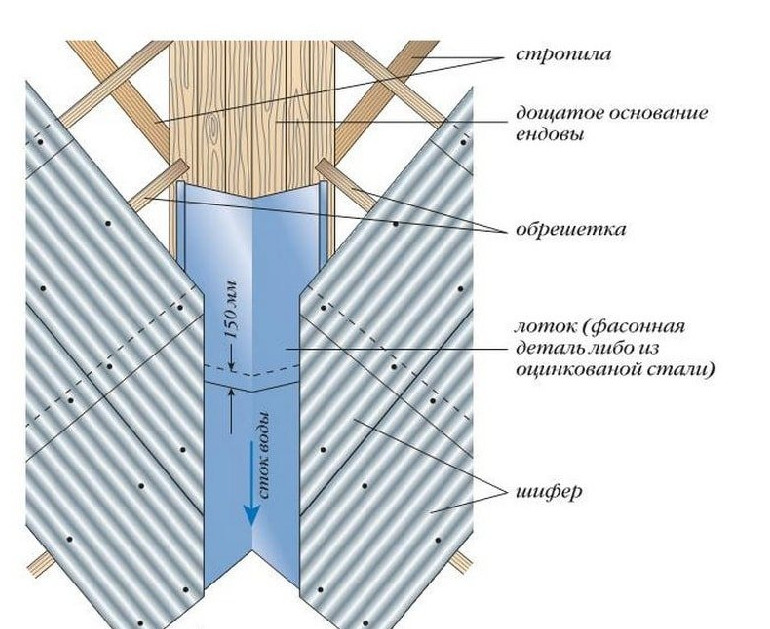

   На кровлях из шифера обычно устанавливают стальные ендовы



3. Поверх металлических планок укладывается шифер с подрезкой краёв для образования максимально ровного стыка.


4. Поверх шиферного покрытия в местах скатных стыков монтируются наружные металлические планки. В некоторых случаях допускается установка ендовы без декоративной отделки с помощью верхней планки, но это чревато не только ухудшением внешнего вида крыши, но и снижением её эксплуатационных свойств. Конструкция будет подвергаться воздействию влаги, которая будет проникать в подкровельный пирог.

Соблюдение предлагаемых специалистами советов при выполнении кровельных работ поможет самостоятельно установить ендову на крыше с любым покрытием. Отсутствие необходимых навыков и незнание специфики выполнения каждого этапа монтажа может не только усложнить весь процесс, но и привести к лишним затратам и ошибкам. Тем, кто не владеет опытом выполнения подобных работ, высококвалифицированные застройщики помогут справиться с установкой ендовы за короткий срок с гарантией безупречной эксплуатации в течение длительного времени.
